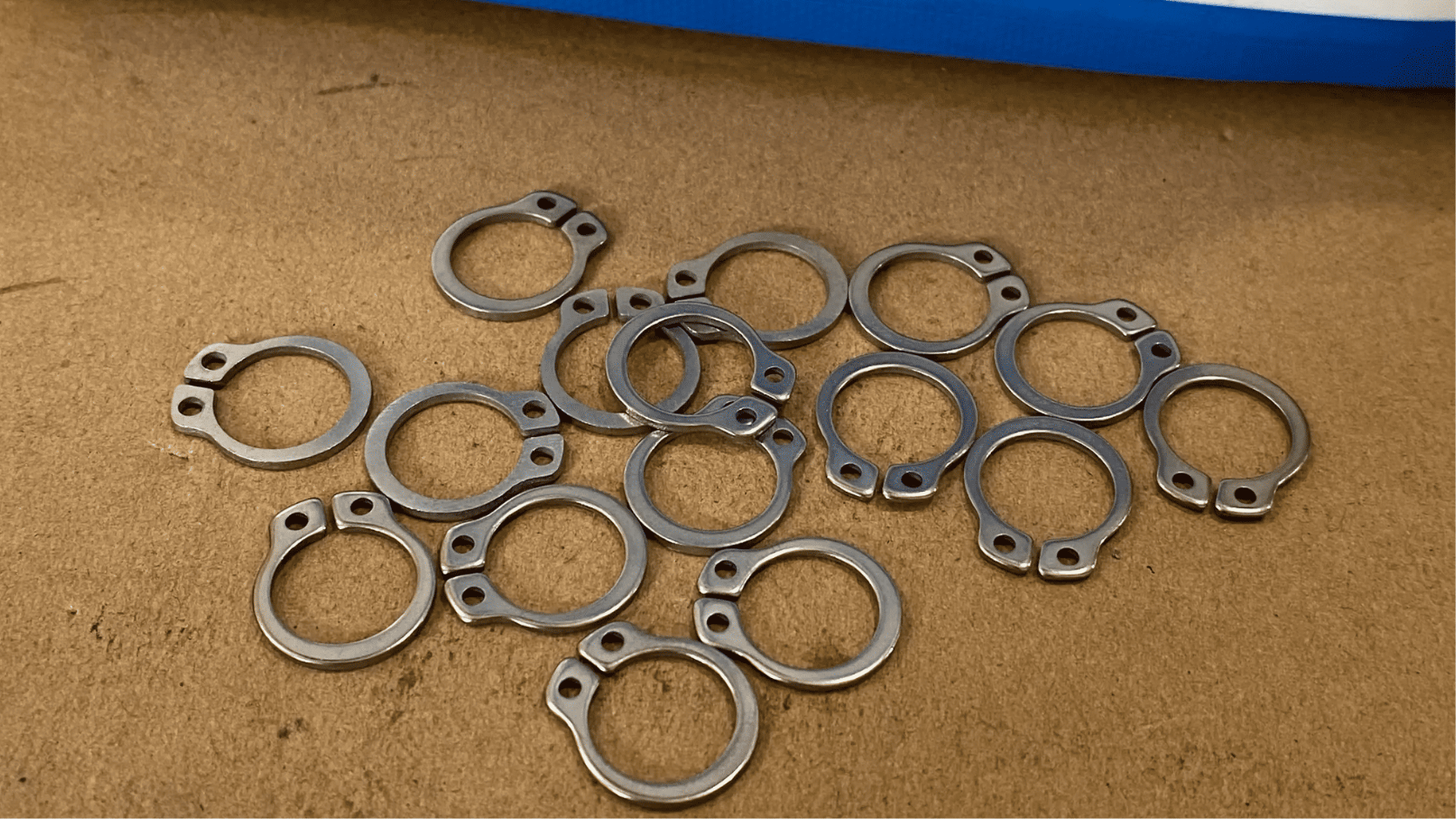

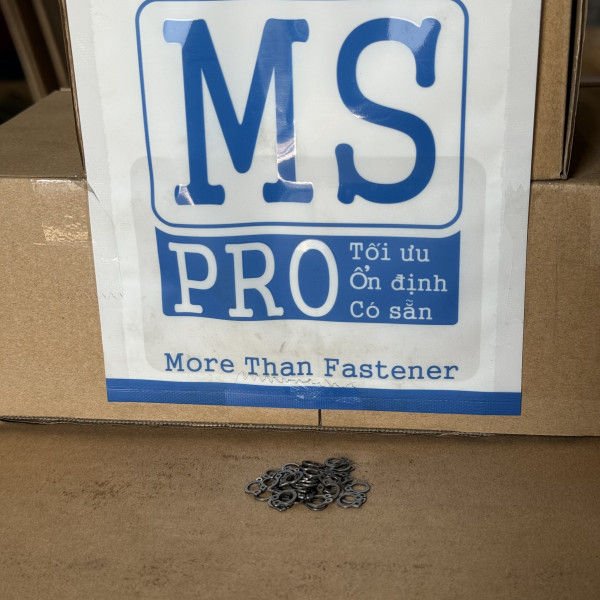

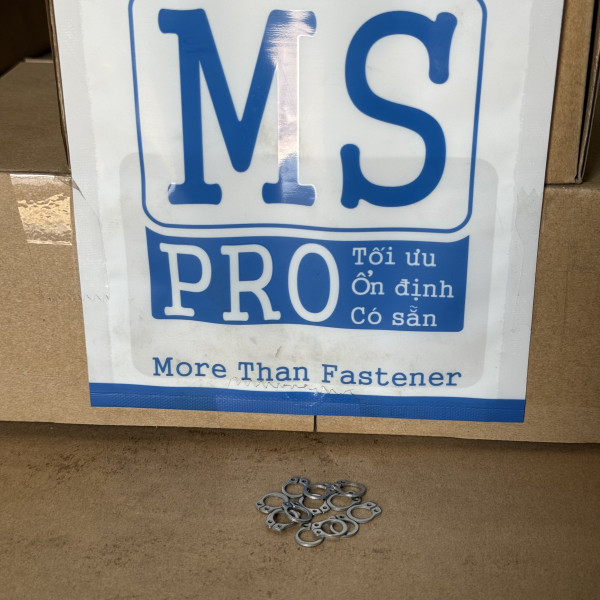

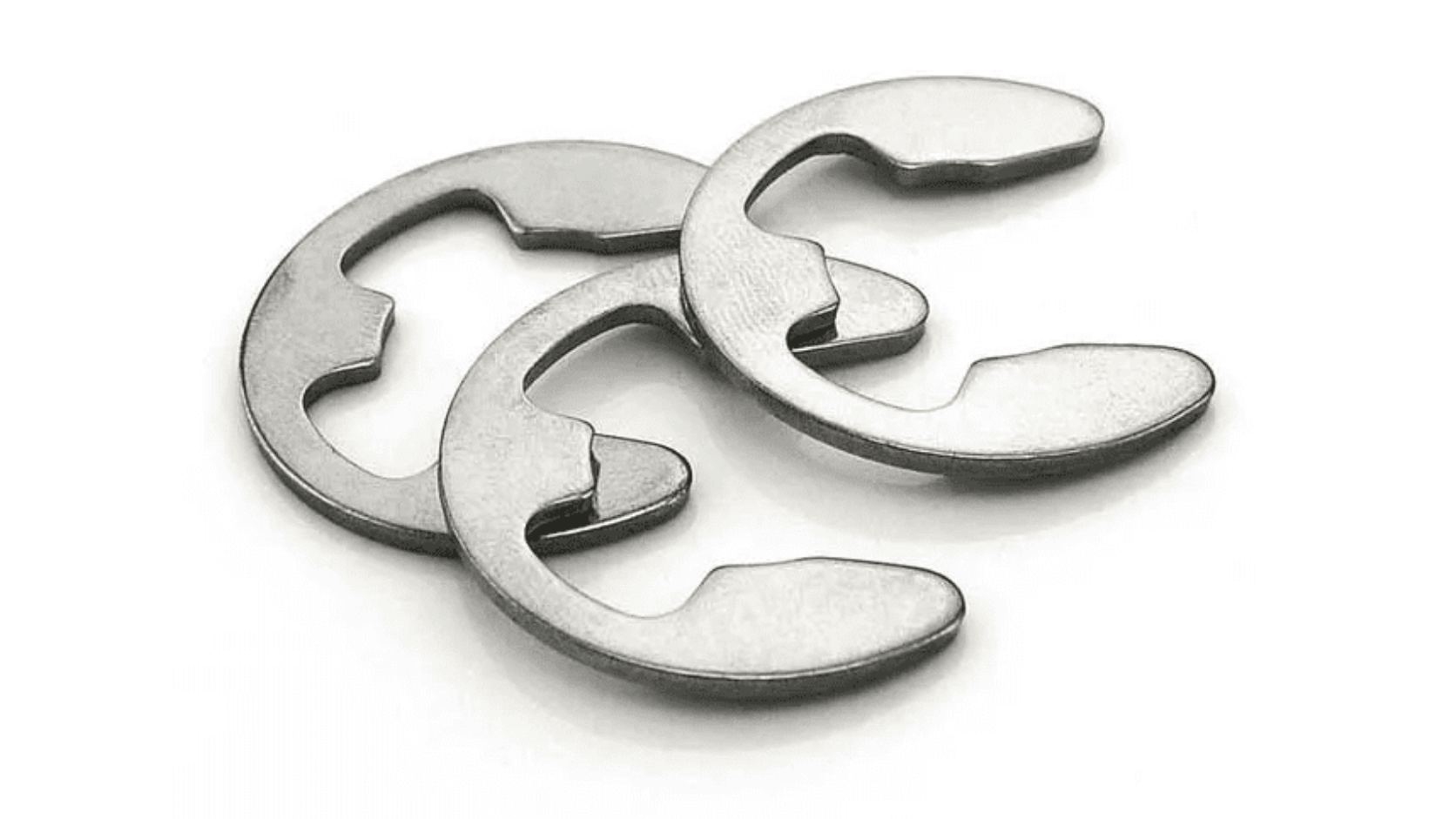

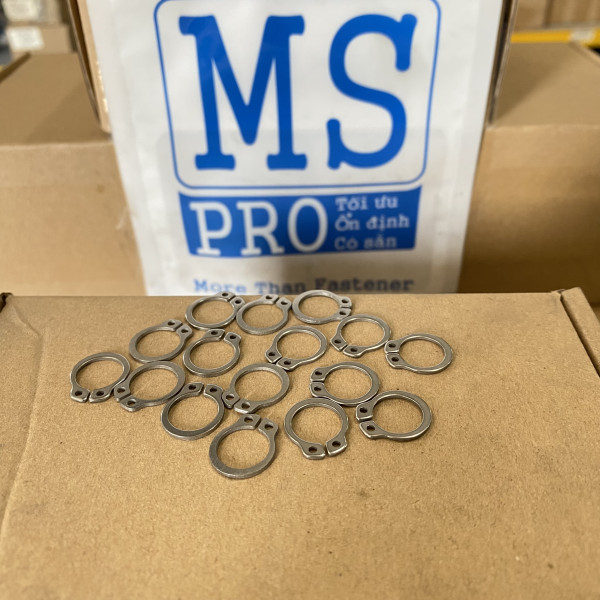

Phe gài trục inox là chi tiết cơ khí dạng vòng hở, được lắp vào rãnh gia công trên mặt ngoài của trục để định vị và hạn chế chuyển động theo phương dọc trục của các chi tiết như vòng bi, bánh răng, bạc, puly hoặc khớp nối. Sản phẩm còn được gọi là vòng phe inox, vòng chặn trục inox hoặc external retaining ring, thuộc nhóm linh kiện lắp ghép và cố định trong cơ khí. Dòng phe gài trục inox 420 DIN 471 của MS-PRO có đặc điểm nhận diện là vòng kim loại hở, hai đầu có tai và lỗ thao tác để sử dụng với kìm phe.
Khi chọn phe gài trục inox, không nên chỉ dựa vào đường kính trục. Đường kính rãnh, bề rộng rãnh, đường kính trong, độ dày phe, vật liệu và tiêu chuẩn đều cần được kiểm tra theo đúng model. Cùng là phe DIN 471 nhưng mỗi kích thước có bộ thông số lắp đặt riêng. Nếu thay thế phe đang sử dụng hoặc thiết kế rãnh mới trên trục, cần đối chiếu bản vẽ và bảng thông số của đúng mã để tránh tình trạng phe vừa đường kính nhưng không phù hợp với rãnh.
Phe gài trục inox là vòng chặn được thiết kế để lắp trên phần ngoài của trục và làm việc trong một rãnh được gia công sẵn. Sau khi lắp đúng vị trí, vòng phe nằm trong rãnh và tạo thành điểm chặn giúp hạn chế chi tiết trên trục dịch chuyển theo phương dọc trục. Đây là giải pháp cơ khí nhỏ gọn, thường được sử dụng trong các cụm lắp có yêu cầu định vị chi tiết mà không cần sử dụng kết cấu chặn cồng kềnh.
Khác với phe gài lỗ, phe gài trục được lắp phía ngoài trục. Vì vậy, thiết kế của vòng, kích thước phần trong của phe và kích thước rãnh đều được xác định theo đường kính trục. DIN 471 là quy cách dành cho vòng chặn ngoài trên trục và có các kích thước tương ứng của vòng cũng như rãnh. Do đó, khi lựa chọn phe phải xem vòng và rãnh như một hệ thống lắp ghép thay vì chỉ kiểm tra một kích thước đơn lẻ.
Dòng phe gài trục inox được Mecsu cung cấp có vật liệu Inox 420 và tiêu chuẩn DIN 471. Ví dụ, mã Phe Gài Trục Inox 420 DIN471 D16x1.0 có thông số dùng cho trục 16 mm, đường kính rãnh sử dụng 15,2 mm, đường kính trong 14,7 mm, độ dày 1 mm và bề rộng rãnh sử dụng 1,1 mm. Các thông số này là thông số của riêng model D16x1.0 và không nên áp dụng cho các mã khác.
Về hình dạng, phe có dạng vòng gần tròn nhưng bị hở tại một vị trí. Hai đầu vòng được thiết kế để thao tác bằng kìm phe chuyên dụng. Khi lắp, vòng được mở vừa đủ để đưa qua đầu trục rồi đặt vào rãnh. Khi đã nằm đúng vị trí, phe trở về trạng thái làm việc và tạo điểm chặn cho chi tiết phía trên trục.
2.2. Phân loại theo tiêu chuẩn và thiết kế
Phe gài trục inox thuộc loại vòng chặn ngoài và dòng sản phẩm đang được Mecsu cung cấp sử dụng tiêu chuẩn DIN 471. Tiêu chuẩn này quy định hình học và kích thước liên quan đến vòng chặn trên trục, trong đó có các thông số của vòng và rãnh làm việc. Vì vậy, khi thiết kế hoặc thay thế, cần kiểm tra cả phe và rãnh theo cùng quy cách.
Thiết kế vòng hở với hai tai thao tác là đặc điểm giúp phe có thể được lắp và tháo bằng kìm chuyên dụng. Đây cũng là yếu tố cần lưu ý khi bố trí cụm máy vì vị trí lắp phải có đủ không gian để đưa dụng cụ vào hai đầu phe.

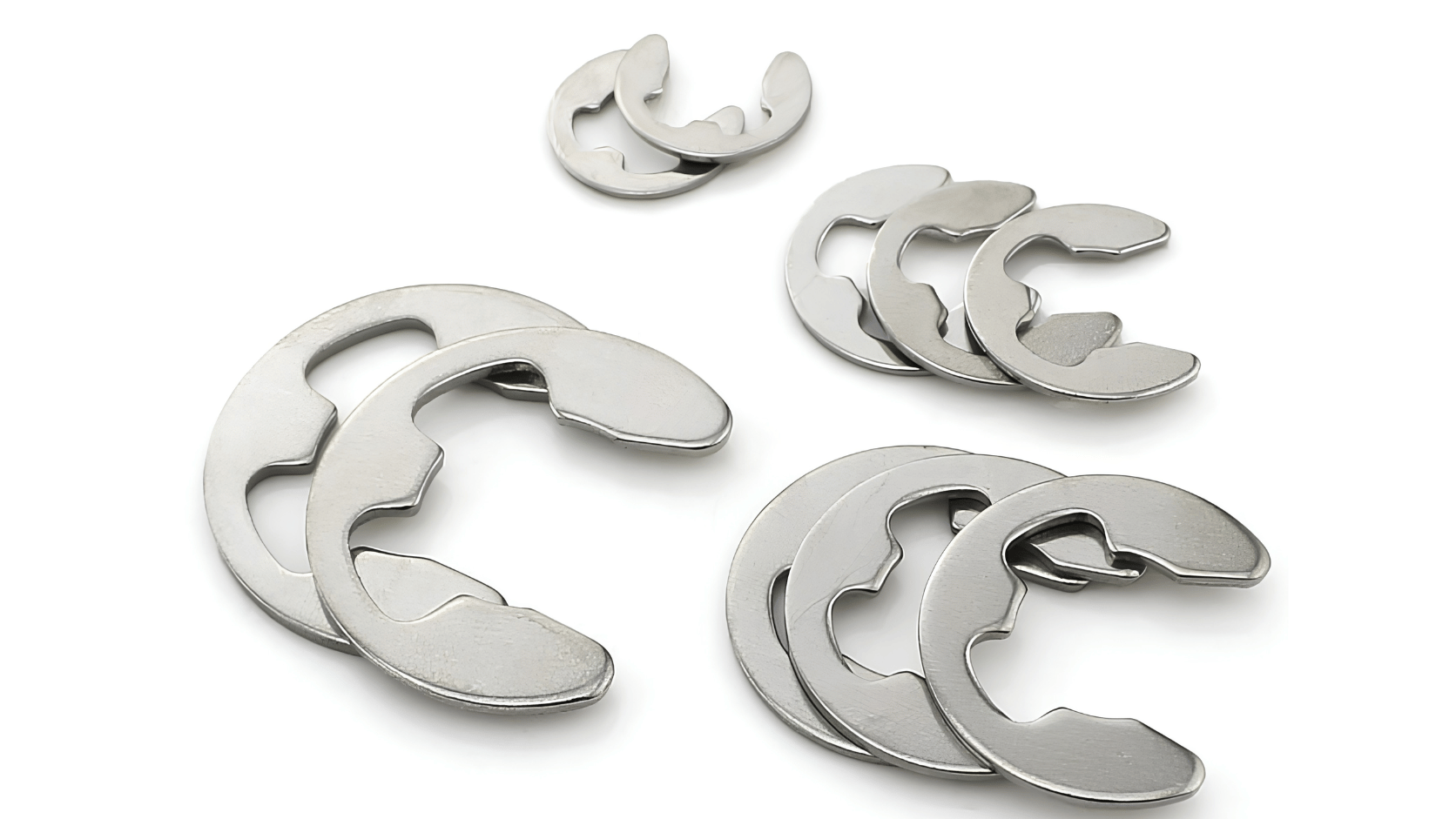

2.3. Phân loại theo kích thước

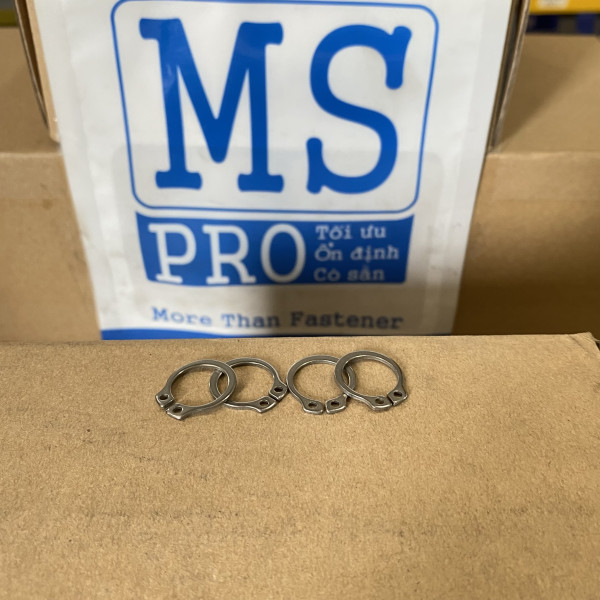

Phe gài trục inox được sản xuất theo nhiều kích thước khác nhau để phù hợp với các đường kính trục tương ứng. Trên Mecsu có các mã như D12x1.0, D13x1.0, D16x1.0, D35x1.5 và nhiều kích thước khác. Ký hiệu trong tên model thường giúp nhận biết đường kính trục và độ dày của phe theo quy cách sản phẩm.

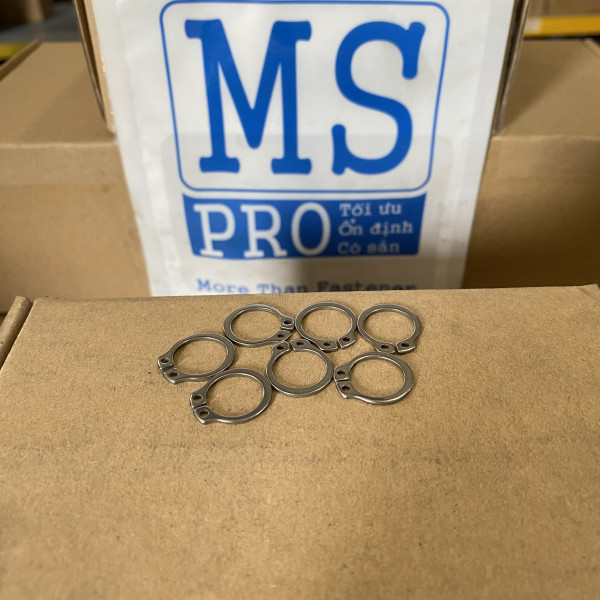

Ví dụ, phe D12x1.0 dùng cho trục 12 mm, có đường kính rãnh sử dụng 11,5 mm, đường kính trong 11 mm, độ dày 1 mm và bề rộng rãnh sử dụng 1,1 mm. Phe D13x1.0 dùng cho trục 13 mm có đường kính rãnh 12,4 mm, đường kính trong 11,9 mm, độ dày 1 mm và bề rộng rãnh 1,1 mm. Các kích thước này thay đổi theo từng model.
3.3. Chọn theo vật liệu, tiêu chuẩn và quy cách
Sau khi xác định kích thước, cần kiểm tra đúng vật liệu và tiêu chuẩn. Với dòng sản phẩm này, vật liệu được ghi nhận là Inox 420 và tiêu chuẩn DIN 471. Hai thông tin này cần được kiểm tra cùng model bởi cùng kích thước trục có thể xuất hiện ở những phiên bản vật liệu khác nhau.
Inox 420 có tính chất khác với Inox 304 hoặc Inox 316. Vì vậy, nếu yêu cầu của thiết bị chỉ định Inox 420, không nên tự ý đổi sang vật liệu khác mà chưa kiểm tra. Ngược lại, nếu hồ sơ kỹ thuật yêu cầu khả năng chống ăn mòn cao hơn, cũng không nên mặc định Inox 420 là lựa chọn tối ưu nếu chưa có dữ liệu xác nhận.
Về tiêu chuẩn, DIN 471 là cơ sở để đối chiếu kích thước của vòng chặn và rãnh. Tài liệu kích thước DIN 471 thể hiện các thông số riêng như đường kính trục, độ dày vòng, đường kính rãnh, kích thước trong và bề rộng làm việc. Điều này cho thấy việc lựa chọn phải dựa trên cả phe và rãnh thay vì chỉ dựa vào đường kính trục.
3.4. Chọn theo thiết kế và khả năng làm việc
Phe gài trục làm việc dựa trên sự phối hợp giữa vòng chặn và rãnh trên trục. Khi lắp đúng, vòng phe nằm trong rãnh và tạo vai chặn để giữ chi tiết. Nếu rãnh quá rộng, quá hẹp hoặc không đúng hình học yêu cầu, phe có thể không nằm đúng vị trí và khả năng giữ chặn sẽ bị ảnh hưởng.
Đối với cụm chịu tải dọc trục, cần kiểm tra thông số kỹ thuật của đúng loại phe và rãnh. Không nên dùng một giá trị tải từ bảng chung để áp dụng cho mọi thiết kế vì khả năng làm việc thực tế còn phụ thuộc vào kích thước, vật liệu, kết cấu rãnh và tải của cụm máy.
Cần xem xét cả không gian thao tác. Hai tai có lỗ trên phe là vị trí để kìm phe tác động khi lắp hoặc tháo. Nếu phe nằm ở vị trí sâu hoặc bị các chi tiết khác che chắn, phải bảo đảm dụng cụ có thể tiếp cận. Một model đúng kích thước nhưng không thể tháo lắp thuận tiện vẫn có thể gây khó khăn khi bảo trì.
3.5. Kiểm tra tương thích và đối chiếu đúng mã trước khi mua
Trước khi xác nhận mã sản phẩm, cần kiểm tra đồng thời đường kính trục, đường kính rãnh, bề rộng rãnh, độ dày phe, vật liệu và tiêu chuẩn. Sau đó đối chiếu lại tên model hoặc SKU trên trang sản phẩm.
Ví dụ, D12x1.0 và D13x1.0 có cùng độ dày danh nghĩa 1 mm nhưng dành cho hai đường kính trục khác nhau. D12x1.0 có đường kính rãnh 11,5 mm trong khi D13x1.0 có đường kính rãnh 12,4 mm. Nếu chỉ nhìn vào độ dày mà bỏ qua đường kính trục và rãnh, có thể chọn sai model.
Khi thay thế một phe cũ, nên kiểm tra thêm loại phe là phe gài trục ngoài hay phe gài lỗ. Hai loại có hình dạng tương tự ở mức nhất định nhưng được thiết kế cho hai vị trí lắp khác nhau. Đối với phe gài trục, cần xác nhận rãnh nằm trên mặt ngoài của trục và thông số rãnh tương ứng với DIN 471 nếu thiết kế sử dụng quy cách này.
3.6. Khi nào cần catalogue/datasheet và những lỗi cần tránh?
Catalogue hoặc datasheet nên được kiểm tra khi có nhiều model gần giống nhau, khi thay thế một mã đang sử dụng, khi rãnh đã được gia công sẵn hoặc khi hệ thống có yêu cầu đặc biệt về tải và môi trường. Đây cũng là bước cần thiết khi thông tin người mua có chỉ là đường kính trục mà chưa có thông số rãnh.
Những lỗi thường gặp gồm chọn phe chỉ theo đường kính trục, không kiểm tra rãnh, nhầm phe gài trục với phe gài lỗ, nhầm vật liệu, nhầm độ dày và tự ý thay vật liệu khác. Không nên mở phe quá mức khi lắp bởi thao tác này có thể làm biến dạng vòng và ảnh hưởng đến trạng thái làm việc. Khi thông số chưa rõ, cần kiểm tra lại catalogue hoặc bản vẽ kỹ thuật thay vì suy đoán.
Nhu cầu sử dụng → xác định chi tiết cần giữ → xác định đường kính trục → kiểm tra đường kính và bề rộng rãnh → chọn Inox 420 và DIN 471 phù hợp → đối chiếu độ dày và kích thước phe → kiểm tra điều kiện làm việc → xác nhận đúng model trước khi mua.

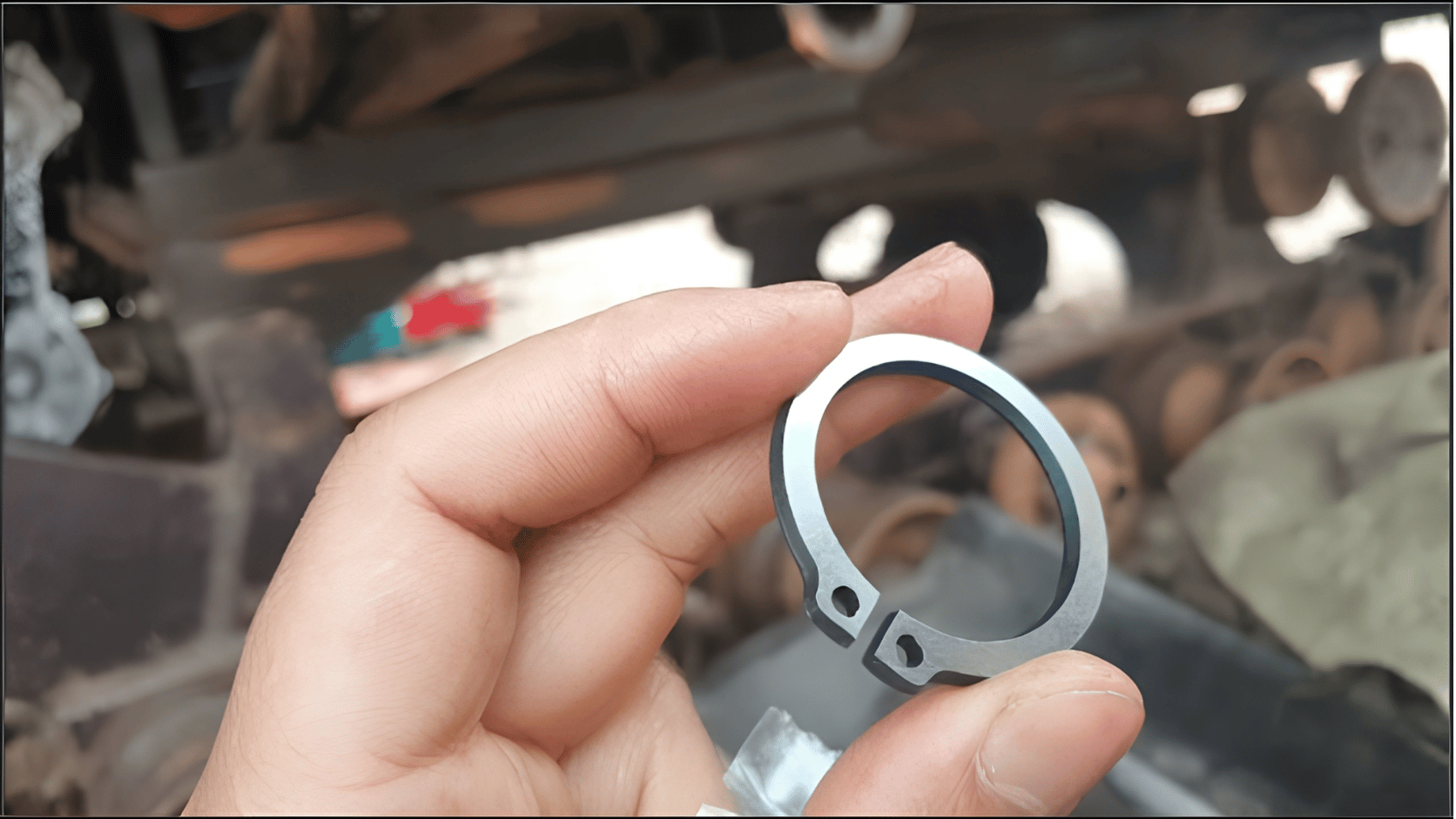

4. Hướng dẫn sử dụng & lắp đặt phe gài trục inox
4.4. Kiểm tra sau khi lắp
Kiểm tra lại toàn bộ vòng phe để bảo đảm không có phần nào bị nằm ngoài rãnh hoặc bị nghiêng. Kiểm tra chi tiết được giữ và bảo đảm cụm máy không có dấu hiệu cản trở chuyển động dự kiến. Chỉ đưa thiết bị vào vận hành sau khi xác nhận phe đã ngồi ổn định trong rãnh.
5. Những lỗi thường gặp khi sử dụng phe gài trục inox
- Chọn phe chỉ theo đường kính trục mà không kiểm tra đường kính rãnh.
- Nhầm model có kích thước gần nhau như D12x1.0 và D13x1.0.
- Nhầm phe gài trục với phe gài lỗ do không xác định đúng vị trí lắp.
- Thay Inox 420 bằng vật liệu inox khác mà chưa đánh giá khả năng tương thích.
- Mở phe quá mức khi lắp hoặc tháo bằng kìm.
- Lắp phe vào rãnh có ba via, phoi hoặc kích thước không phù hợp.
- Không kiểm tra bề rộng rãnh và độ dày phe trước khi lắp.
- Không đối chiếu catalogue hoặc bản vẽ kỹ thuật khi thay thế một mã cũ.
6. Phe gài trục inox 420 DIN 471 có thể thay bằng phe inox 304 hoặc 316 không?
Không nên thay trực tiếp chỉ vì cả hai sản phẩm đều được gọi là phe inox. Inox 420, Inox 304 và Inox 316 có đặc tính vật liệu khác nhau, trong khi phe gài trục còn phải phù hợp với độ dày, hình học vòng, kích thước rãnh và yêu cầu giữ chặn của cụm máy. Vì vậy, cùng đường kính trục chưa đủ để kết luận hai vật liệu có thể thay thế cho nhau.
Nếu cần thay đổi vật liệu, phải xem xét đồng thời môi trường làm việc, yêu cầu cơ học và tiêu chuẩn của hệ thống. Trường hợp thiết kế ban đầu chỉ định Phe Gài Trục Inox 420 DIN 471, nên ưu tiên đúng vật liệu và quy cách. Nếu không xác định được đầy đủ thông tin về rãnh hoặc model, cần đối chiếu catalogue, bản vẽ kỹ thuật hoặc thông tin từ nhà cung cấp trước khi thay thế.
