Phe Gài Trục Trơn - Bí Quyết Giữ Chắc Các Chi Tiết Máy
"Bạn có biết một linh kiện nhỏ bé như đồng xu lại có thể giữ chắc cả cỗ máy hoạt động trơn tru? Đó chính là phe gài trục trơn – giải pháp đơn giản nhưng hiệu quả trong ngành cơ khí. Không cần rãnh, không cần dụng cụ phức tạp, chỉ một cái đẩy nhẹ là đủ để cố định mọi thứ. Dù bạn là người mới tìm hiểu hay kỹ sư dày dạn kinh nghiệm, bài viết này sẽ bật mí tất tần tật về phe gài trục trơn: nó là gì, cấu tạo ra sao, và tại sao nó lại quan trọng đến vậy."
Phe gài trục trơn là gì?
Phe gài trục trơn (Push-On Retaining Rings) là loại vòng giữ được thiết kế để ngăn chặn sự di chuyển dọc trục của các chi tiết mà không cần gia công rãnh trên trục. Hai loại phổ biến là RESS và RESS NMG, sử dụng ngạnh hoặc răng cưa để bám chặt vào bề mặt trục nhẵn. Chúng cho phép cố định linh hoạt tại bất kỳ vị trí nào, miễn là trục có bề mặt đồng đều và nhẵn.
So với phe gài tiêu chuẩn DIN 471 (yêu cầu rãnh) hoặc phe gài chữ E, phe gài trục trơn có ưu điểm lắp đặt nhanh, chi phí thấp hơn do không cần gia công rãnh. Tuy nhiên, khả năng chịu lực đẩy dọc trục của chúng thấp hơn, phù hợp với các ứng dụng nhẹ hoặc trung bình như cố định vòng bi nhỏ, bánh răng, hoặc linh kiện điện tử.
Cấu tạo chi tiết phe gài trục trơn
Phe gài trục trơn có thiết kế đơn giản nhưng hiệu quả, bao gồm các thành phần chính sau:
- Thân vòng: Là một vòng kim loại mỏng, thường làm từ thép 65Mn hoặc các loại thép/inox khác, có độ đàn hồi tốt.
- Ngạnh xoắn hoặc răng cưa: Được thiết kế ở mặt trong của vòng, giúp bám chặt vào trục khi lắp đặt.
- Độ dày: Thay đổi tùy theo kích thước (từ 0.8mm đến 2mm), ảnh hưởng đến khả năng chịu lực.
- Số răng: Từ 4 đến 8 răng, tuỳ loại giúp tăng độ bám dính.
Cấu tạo này cho phép phe gài trục trơn giữ chắc chi tiết mà không cần gia công rãnh, đồng thời dễ dàng tháo lắp khi cần thiết.
Vật liệu sản xuất
Sản phẩm được chế tạo từ thép 65Mn – một loại thép lò xo cacbon cao nổi tiếng trong ngành cơ khí. Thép 65Mn có đặc tính:
- Độ cứng cao: Khả năng chịu áp lực tốt (40-50 HRC sau tôi luyện).
- Đàn hồi vượt trội: Không bị biến dạng sau thời gian dài sử dụng.
- Chống mài mòn: Hoạt động bền bỉ trong môi trường khắc nghiệt.
Tuy nhiên, thép 65Mn dễ bị tác động nếu không được mạ hoặc phủ chống ăn mòn, cần bảo quản cẩn thận.
Phân loại phe gài trục trơn
Phe gài trục trơn được chia thành hai loại chính:
Loại cơ bản với răng cưa bên trong, giúp bám chặt trục nhẵn mà không cần rãnh gia công. Sản phẩm có giá thành thấp, dễ lắp đặt, phù hợp với các ứng dụng cố định bộ phận nhỏ trong máy móc công nghiệp, thiết bị nông nghiệp và linh kiện điện tử.
Tại Mecsu, dòng sản phẩm bao gồm 16 mã, ví dụ như EX11M030F0 (D3mm), EX11M100F0 (D10mm) và EX11M120F0P10 (D12mm, 10pcs/pack),...

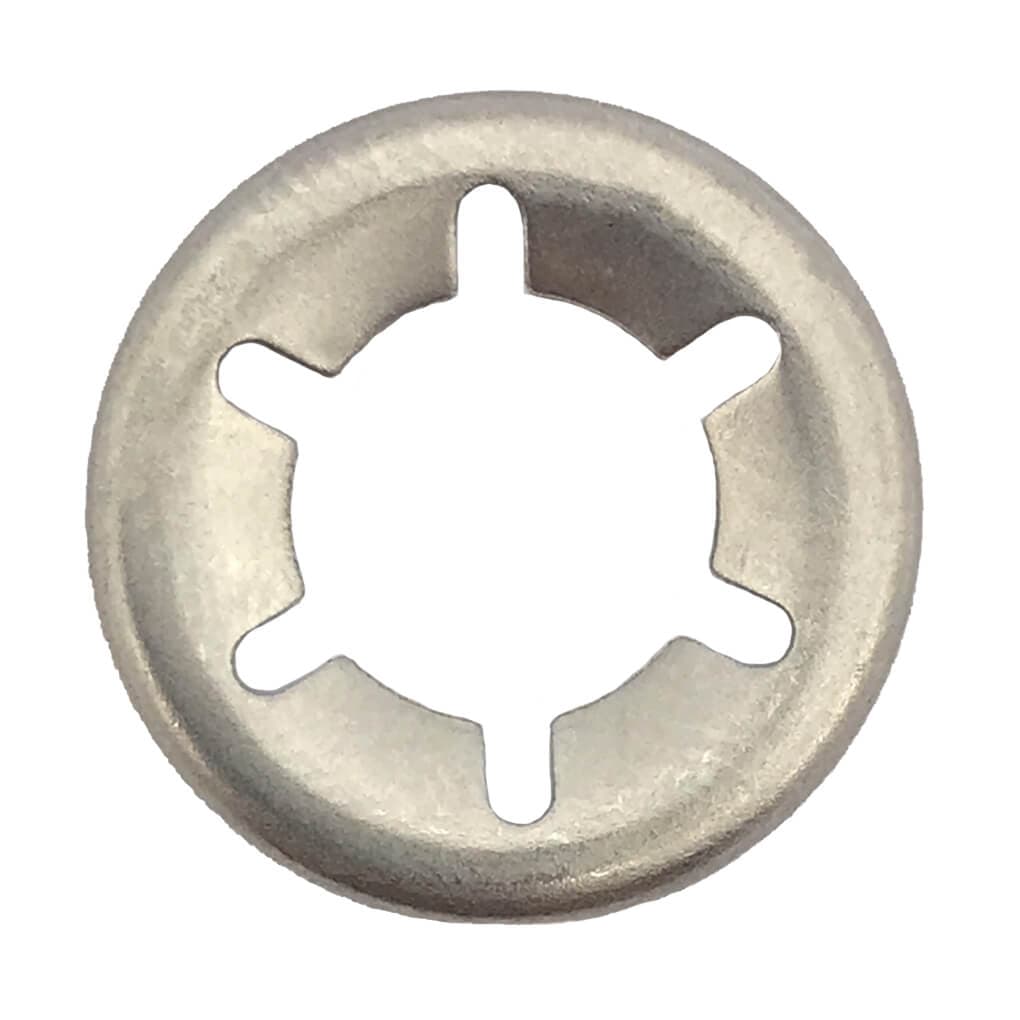

Phe gài trục trơn loại RESS NMG (Retaining Rings for No-Machined-Groove Shafts) có ngạnh xoắn trên mặt trong, tăng độ bám cho trục nhẵn và phù hợp với máy móc chính xác. Dù giá cao hơn so với RESS thông thường, nó vẫn là giải pháp kinh tế so với phe gài cần gia công rãnh.
Mecsu cung cấp 8 mã, ví dụ như EX12M060H0 (ID5.65mm, OD15mm), EX12M100H0P5 (ID9.65mm, OD18mm, đóng gói 5pcs/pack) và EX12M120H0 (ID10.65mm, OD21mm),...
Bảng so sánh phe gài trục trơn RESS và RESS NMG
Dưới đây là bảng so sánh chi tiết giữa hai loại phe gài trục trơn:
Tiêu chí
Phe Gài Trục Trơn Loại RESS
Phe Gài Trục Trơn Loại RESS NMG
Thiết kế
Răng cưa (serrated teeth) trên mặt trong thân vòng
Ngạnh xoắn (twisted prongs) trên mặt trong thân vòng
Độ bám
Bám vừa phải, phù hợp ứng dụng nhẹ
Tăng độ bám cao hơn, phù hợp ứng dụng yêu cầu chính xác
Ứng dụng
Cố định chi tiết trên trục nhẹ (máy móc, nông nghiệp, điện tử nhỏ)
Cố định chi tiết trên trục chính xác (máy móc chính xác, thiết bị công nghiệp)
Kích thước phổ biến
Đường kính (D) 3-12mm
Đường kính trong (ID) 5.65-10.65mm, đường kính ngoài (OD) 15-21mm
Số mã sản phẩm tại Mecsu
16 mã (ví dụ: EX11M030F0, EX11M100F0, EX11M120F0P10)
8 mã (ví dụ: EX12M060H0, EX12M100H0P5, EX12M120H0)
Vật liệu
Thép 65Mn
Thép 65Mn
Độ dày
0.8-2mm (tùy kích thước)
1.0-2.0mm (tùy kích thước)
Số răng/ngạnh
4-8 răng cưa
Ngạnh xoắn (không cố định số lượng, tùy thiết kế)
Giá thành
Thấp hơn, tiết kiệm chi phí
Cao hơn do thiết kế cải tiến
Khả năng chịu lực đẩy dọc trục
Thấp, phù hợp ứng dụng nhẹ
Vừa phải, tốt hơn RESS nhưng không dành cho tải nặng
Bảng tra cứu kích thước phe gài trục trơn
Link sản phẩm Mecsu
Mã sản phẩm
Đường kính (D/ID, mm)
Đường kính ngoài (OD, mm)
Độ dày (mm)
Số răng
Vật liệu
Ứng dụng
Phe Gài Trục Trơn RESS Thép 65Mn D3mm
EX11M030F0
3
8
0.8
4
Thép 65Mn
Chặn trục nhỏ, máy móc nhẹ
Phe Gài Trục Trơn RESS Thép 65Mn D3mm (50pcs/pack)
EX11M030F0P50
3
8
0.8
4
Thép 65Mn
Chặn trục nhỏ, máy móc nhẹ
Phe Gài Trục Trơn RESS Thép 65Mn D4mm
EX11M040F0
4
10
0.8
4
Thép 65Mn
Chặn trục nhỏ, thiết bị cầm tay
Phe Gài Trục Trơn RESS Thép 65Mn D4mm (50pcs/pack)
EX11M040F0P50
4
10
0.8
4
Thép 65Mn
Chặn trục nhỏ, thiết bị cầm tay
Phe Gài Trục Trơn RESS Thép 65Mn D5mm
EX11M050F0
5
12
1.0
4
Thép 65Mn
Chặn trục trung, máy móc công nghiệp
Phe Gài Trục Trơn RESS Thép 65Mn D5mm (50pcs/pack)
EX11M050F0P50
5
12
1.0
4
Thép 65Mn
Chặn trục trung, máy móc công nghiệp
Phe Gài Trục Trơn RESS Thép 65Mn D6mm
EX11M060F0
6
14
1.0
4
Thép 65Mn
Chặn trục trung, động cơ nhỏ
Phe Gài Trục Trơn RESS Thép 65Mn D6mm (50pcs/pack)
EX11M060F0P50
6
14
1.0
4
Thép 65Mn
Chặn trục trung, động cơ nhỏ
Phe Gài Trục Trơn RESS Thép 65Mn D7mm
EX11M070F0
7
16
1.2
6
Thép 65Mn
Chặn trục trung, thiết bị công nghiệp
Phe Gài Trục Trơn RESS Thép 65Mn D7mm (50pcs/pack)
EX11M070F0P50
7
16
1.2
6
Thép 65Mn
Chặn trục trung, thiết bị công nghiệp
Phe Gài Trục Trơn RESS Thép 65Mn D8mm
EX11M080F0
8
18
1.2
6
Thép 65Mn
Chặn trục trung, máy móc công nghiệp
Phe Gài Trục Trơn RESS Thép 65Mn D8mm (10pcs/pack)
EX11M080F0P10
8
18
1.2
6
Thép 65Mn
Chặn trục trung, máy móc công nghiệp
Phe Gài Trục Trơn RESS Thép 65Mn D10mm
EX11M100F0
10
20
1.5
6
Thép 65Mn
Chặn trục lớn, động cơ công nghiệp
Phe Gài Trục Trơn RESS Thép 65Mn D10mm (10pcs/pack)
EX11M100F0P10
10
20
1.5
6
Thép 65Mn
Chặn trục lớn, động cơ công nghiệp
Phe Gài Trục Trơn RESS Thép 65Mn D12mm
EX11M120F0
12
24
2.0
8
Thép 65Mn
Chặn trục lớn, máy móc nặng
Phe Gài Trục Trơn RESS Thép 65Mn D12mm (10pcs/pack)
EX11M120F0P10
12
24
2.0
8
Thép 65Mn
Chặn trục lớn, máy móc nặng
Phe Gài Trục Trơn RESS NMG M6 ID5.65xOD15
EX12M060H0
5.65 (ID)
15
1.0
Ngạnh xoắn
Thép 65Mn
Chặn trục nhỏ, máy móc chính xác

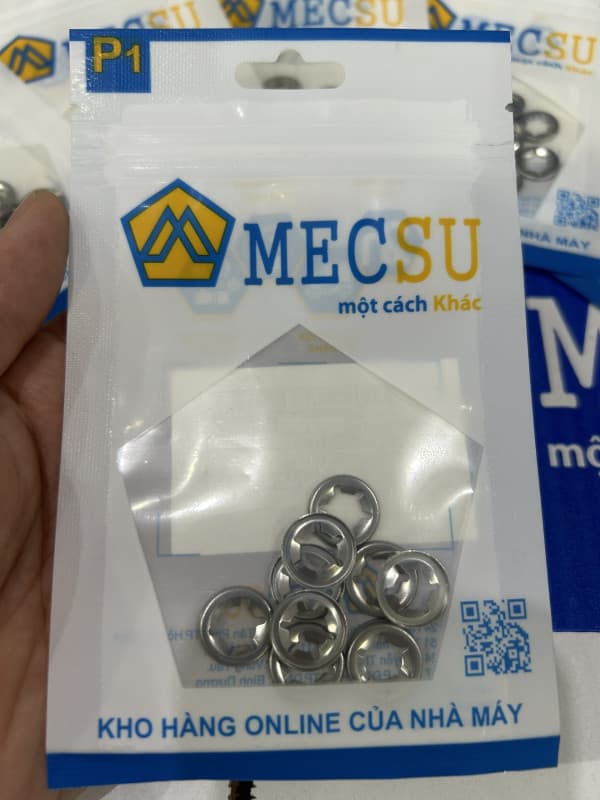

Phe Gài Trục Trơn RESS NMG M6 ID5.65xOD15 (10pcs/pack)
EX12M060H0P10
5.65 (ID)
15
1.0
Ngạnh xoắn
Thép 65Mn
Chặn trục nhỏ, máy móc chính xác
Phe Gài Trục Trơn RESS NMG M8 ID7.65xOD15
EX12M080H0
7.65 (ID)
15
1.2
Ngạnh xoắn
Thép 65Mn
Chặn trục trung, thiết bị chính xác
Phe Gài Trục Trơn RESS NMG M8 ID7.65xOD15 (10pcs/pack)
EX12M080H0P10
7.65 (ID)
15
1.2
Ngạnh xoắn
Thép 65Mn
Chặn trục trung, thiết bị chính xác
Phe Gài Trục Trơn RESS NMG M10 ID9.65xOD18
EX12M100H0
9.65 (ID)
18
1.5
Ngạnh xoắn
Thép 65Mn
Chặn trục lớn, máy móc chính xác
Phe Gài Trục Trơn RESS NMG M10 ID9.65xOD18 (5pcs/pack)
EX12M100H0P5
9.65 (ID)
18
1.5
Ngạnh xoắn
Thép 65Mn
Chặn trục lớn, máy móc chính xác
Phe Gài Trục Trơn RESS NMG M12 ID10.65xOD21
EX12M120H0
10.65 (ID)
21
2.0
Ngạnh xoắn
Thép 65Mn
Chặn trục lớn, máy móc chính xác
Phe Gài Trục Trơn RESS NMG M12 ID10.65xOD21 (5pcs/pack)
EX12M120H0P5
10.65 (ID)
21
2.0
Ngạnh xoắn
Thép 65Mn
Chặn trục lớn, máy móc chính xác
Ứng dụng của phe gài trục trơn trong đời sống
Dựa trên đặc điểm thiết kế và tính chất cơ học của nó, dưới đây là các ứng dụng chính của phe gài trục trơn:
- Máy móc công nghiệp: Trong các máy móc như máy tiện, máy phay, hoặc dây chuyền sản xuất, phe gài giữ chặt các bộ phận như bánh răng, pulley, hoặc trục quay, đảm bảo chúng hoạt động chính xác và không bị lệch vị trí.
- Lắp ráp tạm thời hoặc linh hoạt: Do không cần rãnh gia công và có thể đặt ở bất kỳ vị trí nào trên trục nhẵn, chúng lý tưởng cho các ứng dụng cần điều chỉnh vị trí linh kiện trong quá trình thử nghiệm hoặc bảo trì.
- Máy móc nhẹ và thiết bị điện tử: Trong các động cơ điện nhỏ, máy in, hoặc thiết bị văn phòng, phe gài trục trơn giúp cố định các bộ phận quay mà không đòi hỏi gia công phức tạp trên trục.
Lợi ích của phe gài trục trơn
- Dễ Lắp Đặt và Tháo Gỡ: Không cần dụng cụ đặc biệt, việc lắp ráp trở nên nhanh chóng và hiệu quả.
- Tiết Kiệm Chi Phí: Vì không cần gia công rãnh trên trục, chi phí sản xuất giảm đáng kể.
- Độ Bền Cao: Được làm từ thép không gỉ hoặc thép cứng, phế gài trục trơn chịu được lực đẩy lớn và môi trường khắc nghiệt.
- Tính Linh Hoạt: Phù hợp với nhiều kích thước trục và ứng dụng khác nhau.
Hướng dẫn sử dụng phe gài trục trơn
Cách Hoạt Động Của Phế Gài Trục Trơn
Cách lắp đặt phế gài trục trơn rất đơn giản. Người dùng chỉ cần đẩy phế gài lên trục bằng tay hoặc dụng cụ nhẹ. Các lưỡi đàn hồi bên trong phế gài sẽ tự động bám vào bề mặt trục, tạo ra lực giữ chắc chắn. Điều đặc biệt là loại phế gài này không yêu cầu trục phải có rãnh hay ren, giúp tiết kiệm thời gian gia công và giảm chi phí sản xuất.
Để sử dụng phe gài trục trơn hiệu quả và an toàn, bạn có thể làm theo các bước sau:
Bước 1:
- Xác định đường kính trục (ví dụ: 3mm, 6mm, 10mm).
- Kiểm tra đường kính trong (ID) và đường kính ngoài (OD) của phe gài để đảm bảo vừa khít.
Bước 2:
- Dùng kìm chuyên dụng cho vòng gài hoặc kìm mũi nhọn.
Bước 3:
- Đặt phe gài lên trục tại vị trí cần cố định.
- Dùng kìm ép nhẹ để các ngạnh hoặc răng cưa bám vào bề mặt trục.
- Đảm bảo phe gài được lắp chắc chắn, không bị lỏng lẻo.
Bước 4:
- Thử xoay hoặc đẩy nhẹ chi tiết để kiểm tra độ bám của phe gài.
- Nếu cần tháo, dùng kìm kéo nhẹ để gỡ vòng gài ra khỏi trục.
Lưu ý:
- Tránh sử dụng trong các ứng dụng yêu cầu lực đẩy dọc trục lớn. Đảm bảo bề mặt trục nhẵn và đồng đều để phe gài bám chắc.
- Bảo quản sản phẩm ở nơi khô ráo để tránh rỉ sét.
-----------------------------------------------------------------------------------------------------------------------------------------------------------
