Cùm U (U Bolt) hay còn gọi là bulong chữ U, là linh kiện dạng thanh kim loại uốn cong hình chữ U với hai đầu ren, dùng để ôm và cố định đường ống hoặc các chi tiết dạng trụ vào giá đỡ, thanh đỡ và kết cấu lắp đặt. Khi kết hợp với đai ốc và kết cấu phù hợp, Cùm U tạo lực kẹp giữ quanh đường ống, giúp hạn chế dịch chuyển trong quá trình vận hành.
Cùm U được lựa chọn chủ yếu theo đường kính ống, kích thước lòng cùm, size ren, vật liệu và điều kiện lắp đặt. Tại Mecsu, nhóm sản phẩm có các cấu hình theo hệ Met và Inch, với vật liệu như thép SS400, thép 4.8, Inox 304 và Inox 316. Khi chọn sản phẩm, không nên chỉ dựa vào DN; cần đối chiếu DN với đường kính ngoài thực tế của ống và kiểm tra phương án liên kết với kết cấu đỡ.
1. Cùm U là gì và dùng để làm gì?
Cùm U là bulong hình chữ U dùng để ôm và cố định đường ống vào một kết cấu đỡ. Hai đầu ren của cùm được đưa qua lỗ trên bản mã, thanh đỡ hoặc giá đỡ, sau đó dùng đai ốc để siết giữ đường ống.
1.1. Chức năng chính của Cùm U
Cùm U tạo ra lực giữ quanh thân ống thay vì chỉ cố định tại một điểm. Nhờ đó, đường ống có thể được duy trì vị trí tương đối với kết cấu trong quá trình lắp đặt và vận hành.
- Cố định đường ống vào giá đỡ hoặc kết cấu.
- Hạn chế đường ống dịch chuyển, rung hoặc xê dịch.
- Giữ ống trong quá trình lắp đặt và bảo trì.
- Tạo liên kết cơ khí đơn giản giữa ống và kết cấu đỡ.
Khả năng giữ thực tế không chỉ phụ thuộc vào Cùm U. Đường kính và vật liệu ống, khoảng cách giữa các điểm đỡ, kết cấu giá đỡ, đai ốc và điều kiện tải đều ảnh hưởng đến hiệu quả của toàn bộ hệ thống.
1.2. Cùm U khác gì với đai siết ống?
| Loại linh kiện |
Chức năng chính |
Đối tượng tác động |
| Cùm U |
Cố định ống vào kết cấu |
Đường ống và giá đỡ |
| Đai siết ống |
Kẹp ống mềm vào đầu nối |
Ống mềm và đầu nối |
| Cùm Omega |
Cố định ống sát bề mặt |
Ống và tường/trần/kết cấu |
| Đai treo ống |
Treo hoặc đỡ ống |
Ống và hệ thống treo |
Vì vậy, Cùm U thuộc nhóm linh kiện lắp ghép và cố định, không phải linh kiện dùng để làm kín mối nối ống.
2. Cùm U có những loại nào và khác nhau ở đâu?
Cùm U có thể được phân loại theo vật liệu, hệ kích thước và cấu hình sản phẩm. Dữ liệu danh mục Mecsu hiện thể hiện ba nhóm chính: Cùm U Thép Mạ Kẽm, Cùm U Inox và Cùm U Hệ Inch.
2.1. Phân loại theo vật liệu
| Vật liệu |
Đặc điểm |
Định hướng lựa chọn |
| Thép SS400 |
Vật liệu thép thông dụng cho kết cấu cơ khí |
Phù hợp nhiều hệ thống lắp đặt thông thường khi điều kiện môi trường phù hợp |
| Thép 4.8 |
Cấp vật liệu xuất hiện ở một số cấu hình sản phẩm |
Đối chiếu đúng model và thông số kỹ thuật |
| Inox 304 |
Khả năng chống ăn mòn tốt hơn thép carbon trong nhiều môi trường |
Phù hợp khi cần tăng khả năng chống oxy hóa và ăn mòn |
| Inox 316 |
Có khả năng chống ăn mòn tốt hơn 304 trong một số môi trường chứa chloride |
Cân nhắc khi điều kiện môi trường yêu cầu cao hơn |
Không nên lựa chọn vật liệu chỉ dựa vào tên gọi “chống gỉ”. Môi trường ẩm, hóa chất, muối/chloride, nhiệt độ và yêu cầu tuổi thọ đều cần được xem xét cùng nhau.
2.2. Phân loại theo hệ kích thước
Cùm U hệ Met sử dụng các kích thước ren như M6, M8, M10, M12. Trong khi đó, Cùm U hệ Inch sử dụng kích thước ren theo inch, chẳng hạn 1/4-20 hoặc 3/8-16.
Hệ kích thước phải được đồng bộ với lỗ trên kết cấu và đai ốc/phụ kiện liên kết. Không nên thay thế giữa hệ Met và Inch chỉ vì hai kích thước có vẻ gần nhau.
2.3. Phân loại theo cấu hình sử dụng
Cùm U có thể được lựa chọn cho các đường kính ống khác nhau. Khi đường kính ống tăng, kích thước hình học của cùm và size ren cũng có thể thay đổi tùy thiết kế sản phẩm.
Do đó, size ren không phải là thông số duy nhất để xác định Cùm U. Cần đọc đồng thời đường kính ống, đường kính trong/lòng cùm và model cụ thể.
3. Cấu tạo Cùm U gồm những bộ phận nào?
Cùm U có cấu tạo đơn giản gồm thân cùm hình chữ U với hai đầu ren, kết hợp với đai ốc và kết cấu đỡ. Khi siết đai ốc, hai đầu ren kéo cùm về phía kết cấu, tạo lực giữ lên đường ống.

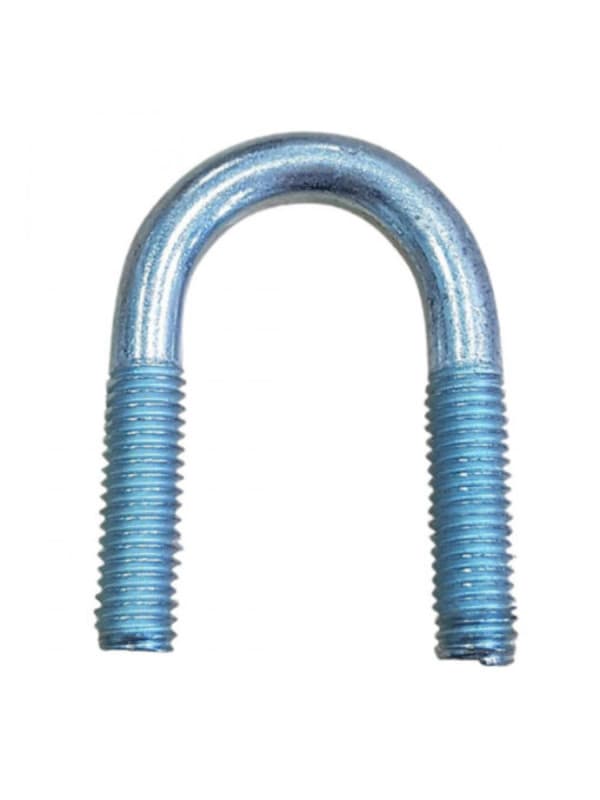

3.1. Thân Cùm U
Thân cùm là một thanh kim loại được uốn thành hình chữ U. Phần cong tạo khoảng ôm quanh đường ống, trong khi hai nhánh thẳng kéo dài ra ngoài để tạo hai đầu ren.
Kích thước phần cong phải phù hợp với đường kính của ống. Nếu lòng cùm quá nhỏ, việc lắp đặt có thể không phù hợp; nếu quá lớn, lực giữ và vị trí lắp đặt cần được đánh giá lại.
3.2. Hai đầu ren
Hai đầu ren là vị trí liên kết Cùm U với bản mã, thanh đỡ hoặc giá đỡ thông qua đai ốc. Các kích thước ren xuất hiện trong dữ liệu Mecsu gồm M6, M8, M10, M12 và một số kích thước hệ Inch.
3.3. Đai ốc và kết cấu đỡ
Đai ốc tạo lực siết trên hai đầu ren. Tùy thiết kế hệ thống, Cùm U có thể đi qua lỗ trên bản mã, thanh thép hoặc chi tiết đỡ khác.
Vì vậy, khi thiết kế một điểm cố định bằng Cùm U cần xem xét cả Cùm U + đai ốc + kết cấu đỡ + đường ống, thay vì chỉ đánh giá riêng bulong chữ U.
3.4. Có cần lớp lót giữa Cùm U và ống?
Cùm U tiêu chuẩn có thể tiếp xúc trực tiếp với đường ống. Nếu hệ thống yêu cầu giảm ma sát, hạn chế trầy xước hoặc giảm tiếp xúc trực tiếp giữa hai vật liệu, có thể cần thêm lớp lót hoặc vật liệu cách ly phù hợp.
Đặc biệt, khi kết hợp các kim loại khác nhau trong môi trường ẩm hoặc có chất điện ly, cần xem xét nguy cơ ăn mòn điện hóa và phương án cách ly vật liệu.
4. Mã Cùm U liên hệ với đường kính ống như thế nào?
Đường kính ống là thông tin quan trọng để xác định kích thước Cùm U, nhưng DN phải được đối chiếu với đường kính ngoài thực tế của ống. Trong tên sản phẩm Mecsu, kích thước như DN50, DN65 hoặc DN100 thường được dùng để nhận biết nhóm đường kính ống, trong khi kích thước như M6, M8, M10, M12 thể hiện size ren của cùm.
4.1. Quan hệ DN – đường kính ống – Cùm U
| DN |
Đường kính ống tham chiếu |
Ví dụ Cùm U |
| DN15 |
Ø21 mm |
Thép SS400 M6 × 21 mm |
| DN20 |
Ø27 mm |
Thép SS400 M6/M8/M10 × 27 mm |
| DN25 |
Ø34 mm |
Thép SS400 M6/M8/M10 × 34 mm |
| DN32 |
Ø43 mm |
Thép SS400 M6/M8/M10 × 43 mm |
| DN40 |
Ø49 mm |
Thép SS400 M6/M8/M10 × 49 mm |
| DN50 |
Ø60 mm |
Thép SS400 M6/M8/M10/M12 × 60 mm |
| DN65 |
Ø76 mm |
Thép SS400 M8/M12 × 76 mm |
| DN80 |
Ø90 mm |
Thép SS400 M8 × 90 mm |
| DN100 |
Ø114 mm |
Thép SS400 M8 × 114 mm |
| DN125 |
Ø140 mm |
Thép SS400 M8 × 140 mm |
| DN150 |
Ø168 mm |
Thép SS400 M8 × 168 mm |
Các kích thước trên thể hiện quan hệ kỹ thuật giữa model đang có trong dữ liệu Mecsu và đường kính ống tương ứng. Khi thay thế hoặc thiết kế mới, vẫn cần kiểm tra đường kính ngoài thực tế, kích thước lòng cùm và bản vẽ của đúng model.
4.2. Model/SKU là điểm nối giữa kích thước và sản phẩm
| SKU |
Model/kích thước |
Vật liệu |
| 0055114 |
DN15 M6 × 21 mm |
Thép SS400 mạ kẽm |
| 0055115 |
DN20 M6 × 27 mm |
Thép SS400 mạ kẽm |
| 0043357 |
DN25 M6 × 34 mm |
Thép SS400 mạ kẽm |
| 0055116 |
DN32 M6 × 43 mm |
Thép SS400 mạ kẽm |
| 0055117 |
DN40 M6 × 49 mm |
Thép SS400 mạ kẽm |
| 0043613 |
DN50 M6 × 60 mm |
Thép SS400 mạ kẽm |
| 0055118 |
DN80 M8 × 90 mm |
Thép SS400 mạ kẽm |
| 0055119 |
DN100 M8 × 114 mm |
Thép SS400 mạ kẽm |
| 0055120 |
DN125 M8 × 140 mm |
Thép SS400 mạ kẽm |
| 0055121 |
DN150 M8 × 168 mm |
Thép SS400 mạ kẽm |
Ví dụ, cùng một nhóm đường kính ống có thể xuất hiện nhiều Cùm U với size ren khác nhau. Vì vậy, khi chọn model không nên chỉ tìm theo DN mà cần kiểm tra cả kích thước ren và yêu cầu liên kết với kết cấu.
5. Chọn Cùm U theo tiêu chí nào?
Cách chọn Cùm U chính xác là bắt đầu từ đường kính ngoài của ống, sau đó kiểm tra kích thước cùm, size ren, vật liệu và điều kiện tải. Đây là thứ tự giúp tránh chọn nhầm sản phẩm chỉ vì DN hoặc size ren tương tự.
5.1. Xác định đường kính ngoài của ống
Đo hoặc xác định đường kính ngoài thực tế của ống. Nếu sử dụng ống theo DN, cần tra kích thước ngoài tương ứng với loại ống đang sử dụng.
Không nên giả định mọi ống cùng DN đều có hình học hoàn toàn giống nhau.
5.2. Kiểm tra kích thước lòng Cùm U
Đường kính trong/lòng cùm phải tạo đủ không gian cho ống và phù hợp với phương án lắp. Nếu có lớp lót hoặc vật liệu cách ly, cần tính cả phần chiều dày bổ sung này.
5.3. Chọn Size ren
| Size ren |
Ví dụ xuất hiện trong dữ liệu |
Cần kiểm tra |
| M6 |
DN15–DN50 ở một số cấu hình |
Lỗ kết cấu và đai ốc tương thích |
| M8 |
DN15–DN150 ở một số cấu hình |
Không gian lắp và yêu cầu liên kết |
| M10 |
DN20–DN65 ở một số cấu hình |
Kết cấu đỡ và yêu cầu lực siết |
| M12 |
DN50–DN65 trong dữ liệu mẫu |
Model cụ thể và kết cấu liên kết |
Các quan hệ trên chỉ dùng để đọc dữ liệu sản phẩm; không nên suy ra rằng một size ren nhất định luôn dành cho một DN cố định.
5.4. Chọn vật liệu theo môi trường
- Thép mạ kẽm: phù hợp nhiều môi trường thông thường khi cần lớp bảo vệ chống ăn mòn.
- Thép SS400: cần xem xét thêm lớp hoàn thiện và điều kiện môi trường.
- Inox 304: phù hợp khi cần khả năng chống ăn mòn tốt hơn trong nhiều môi trường.
- Inox 316: có thể được cân nhắc cho một số môi trường có chloride cao hơn, nhưng cần dựa trên yêu cầu vật liệu cụ thể.
5.5. Kiểm tra tải và rung động
Không nên coi Cùm U là linh kiện có một mức “tải trọng tiêu chuẩn” áp dụng cho mọi model. Tải thực tế của điểm cố định phụ thuộc vào kích thước cùm, vật liệu, đường kính và khối lượng đường ống, khoảng cách điểm đỡ, hướng tải, rung động và kết cấu liên kết.
Với hệ thống có tải lớn hoặc rung động đáng kể, cần kiểm tra thông số kỹ thuật của đúng model và thiết kế tổng thể của hệ thống đỡ.
6. Cùm U được ứng dụng ở đâu và liên kết với sản phẩm nào?
Cùm U được sử dụng chủ yếu tại các điểm cần cố định đường ống hoặc chi tiết dạng trụ vào một kết cấu đỡ. Ứng dụng cụ thể phụ thuộc vào loại ống, vật liệu Cùm U, tải và phương án thiết kế hệ thống.
6.1. Ứng dụng trong hệ thống đường ống
| Ứng dụng |
Vai trò của Cùm U |
| Đường ống cấp thoát nước |
Cố định ống vào giá đỡ hoặc kết cấu |
| Hệ thống PCCC |
Giữ vị trí đường ống theo phương án bố trí và thiết kế hệ thống |
| HVAC |
Cố định các đoạn ống và đường ống vào kết cấu phù hợp |
| Hệ thống công nghiệp |
Giữ đường ống dẫn chất lỏng hoặc khí tại các điểm đỡ |
| Xử lý nước |
Cố định đường ống trong hệ thống thiết bị và kết cấu |
6.2. Cùm U liên kết với những sản phẩm nào?
Trong Product Knowledge Graph của Mecsu, Cùm U không nên được xem là một entity độc lập. Nó có quan hệ trực tiếp với nhiều linh kiện trong hệ thống lắp ghép:
- Đường ống: đối tượng được ôm và cố định.
- Đai ốc: tạo lực siết trên hai đầu ren.
- Bản mã/thanh đỡ: tạo vị trí liên kết cho Cùm U.
- Ty ren: có thể tham gia vào một số hệ thống treo/đỡ tùy cấu hình.
- Cùm Omega: một phương án khác để cố định đường ống vào bề mặt.
- Đai treo ống: dùng trong các hệ thống cần treo hoặc đỡ đường ống.
6.3. Những lỗi thường gặp khi chọn Cùm U
- Chọn theo DN nhưng không kiểm tra đường kính ngoài thực tế của ống.
- Chọn đúng đường kính nhưng sai size ren với lỗ trên kết cấu.
- Không kiểm tra không gian lắp đặt quanh đường ống.
- Chọn vật liệu không phù hợp với môi trường.
- Đánh giá tải chỉ dựa vào kích thước bulong mà bỏ qua toàn bộ kết cấu đỡ.
- Siết quá mức gây biến dạng cùm hoặc tác động không phù hợp lên đường ống.
