Cùm U Thép SS400 Mạ Kẽm DN100 M10 x 114mm

Đánh giá Cùm U Thép SS400 Mạ Kẽm DN100 M10x114mm: Giải Pháp Cố Định Đường Ống Ưu Việt

Review chi tiết Cùm U Thép SS400 Mạ Kẽm DN100 M10x114mm: Linh kiện hỗ trợ đắc lực cho hệ thống đường ống công nghiệp

Mục Lục Bài Viết

1. 1. Giới thiệu chi tiết dòng Cùm U Thép SS400 DN100
2. 2. Bảng dữ liệu kỹ thuật hệ thống của sản phẩm
3. 3. Phân tích thiết kế Bulong chữ U size DN100 M10
4. 4. Giá trị vật liệu thép SS400 và lớp phủ mạ kẽm bảo vệ
5. 5. Đánh giá độ bền kéo và khả năng kẹp giữ ống 114mm
6. 6. Các biến thể cùm U-Bolt phổ biến trên thị trường
7. 7. Những ưu thế nổi bật và lưu ý khi lắp đặt cùm U DN100
8. 8. Thực tế thi công: Cùm U M10 - Giải pháp cho trạm xử lý nước và dầu khí
9. 9. Đối chiếu Cùm U (U-Bolt) và Cùm Omega (Pipe Clamp)
10. 10. Hướng dẫn quy trình lắp đặt cùm U đúng tiêu chuẩn kỹ thuật
11. 11. Cách kiểm tra chất lượng cùm U thép SS400 tại hiện trường
12. 12. Thông tin báo giá Cùm U DN100 M10 & Địa chỉ cung ứng
13. 13. Giải đáp các thắc mắc (FAQ) về dòng cùm U ống 114mm
14. 14. Dịch vụ hỗ trợ tư vấn từ đội ngũ kỹ thuật Mecsu Pro
15. 15. Lời khuyên chuyên gia: Lưu ý về dung sai và gia công theo bản vẽ

1. Giới thiệu chi tiết dòng Cùm U Thép SS400 DN100

Sản phẩm Cùm U Thép SS400 Mạ Kẽm DN100 M10x114mm (U-Bolt) là loại bulong uốn cong hình chữ U chuyên dụng, được thiết kế để bao quanh và cố định chắc chắn các loại ống có đường kính ngoài tiêu chuẩn. Với kết cấu ren ở hai đầu, sản phẩm cho phép siết chặt ống vào các thanh treo hoặc giá đỡ thép hình. Đây là giải pháp lắp đặt không thể thiếu trong các dự án hạ tầng cơ điện, giúp hệ thống đường ống vận hành ổn định và chống rung lắc hiệu quả.

Được sản xuất theo tiêu chuẩn DIN 3570, cùm U DN100 sử dụng vật liệu thép SS400 bền bỉ, kết hợp cùng lớp mạ kẽm chống ăn mòn. Sản phẩm đặc biệt tối ưu cho việc hỗ trợ các đường ống dẫn chất lỏng và khí trong môi trường công nghiệp, đảm bảo tính an toàn cho hệ thống ống cấp thoát nước và phòng cháy chữa cháy quy mô lớn.

2. Bảng dữ liệu kỹ thuật hệ thống của sản phẩm

Mecsu Pro cung cấp bảng dữ liệu chi tiết cho mã sản phẩm U100AM10A2, giúp quý khách dễ dàng đối chiếu kích thước xà gồ và ống:

Lưu ý: Sản phẩm chưa bao gồm đai ốc (tán). Hàng thực tế có thể có dung sai kích thước.

3. Phân tích thiết kế Bulong chữ U size DN100 M10

Cấu trúc của cùm U DN100 được tính toán để ôm khít ống 114mm với độ rơ hợp lý:

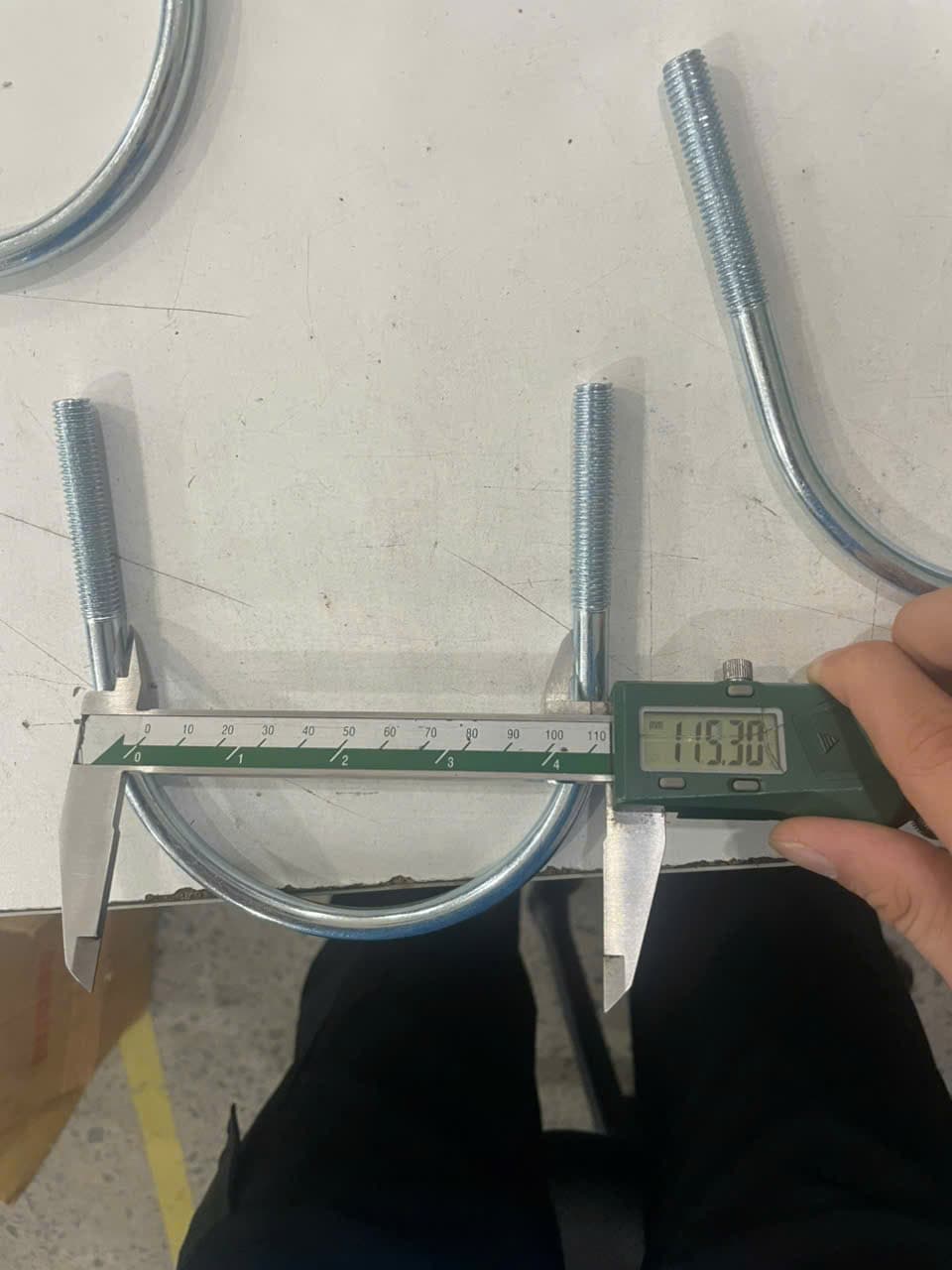

• Thân Chữ U Uốn Cong: Phần uốn cong không ren được gia công nhẵn mịn, có đường kính trong 120mm. Khoảng hở này đảm bảo cùm có thể luồn qua ống 114mm dễ dàng ngay cả khi ống có lớp sơn phủ hoặc rỉ sét nhẹ.

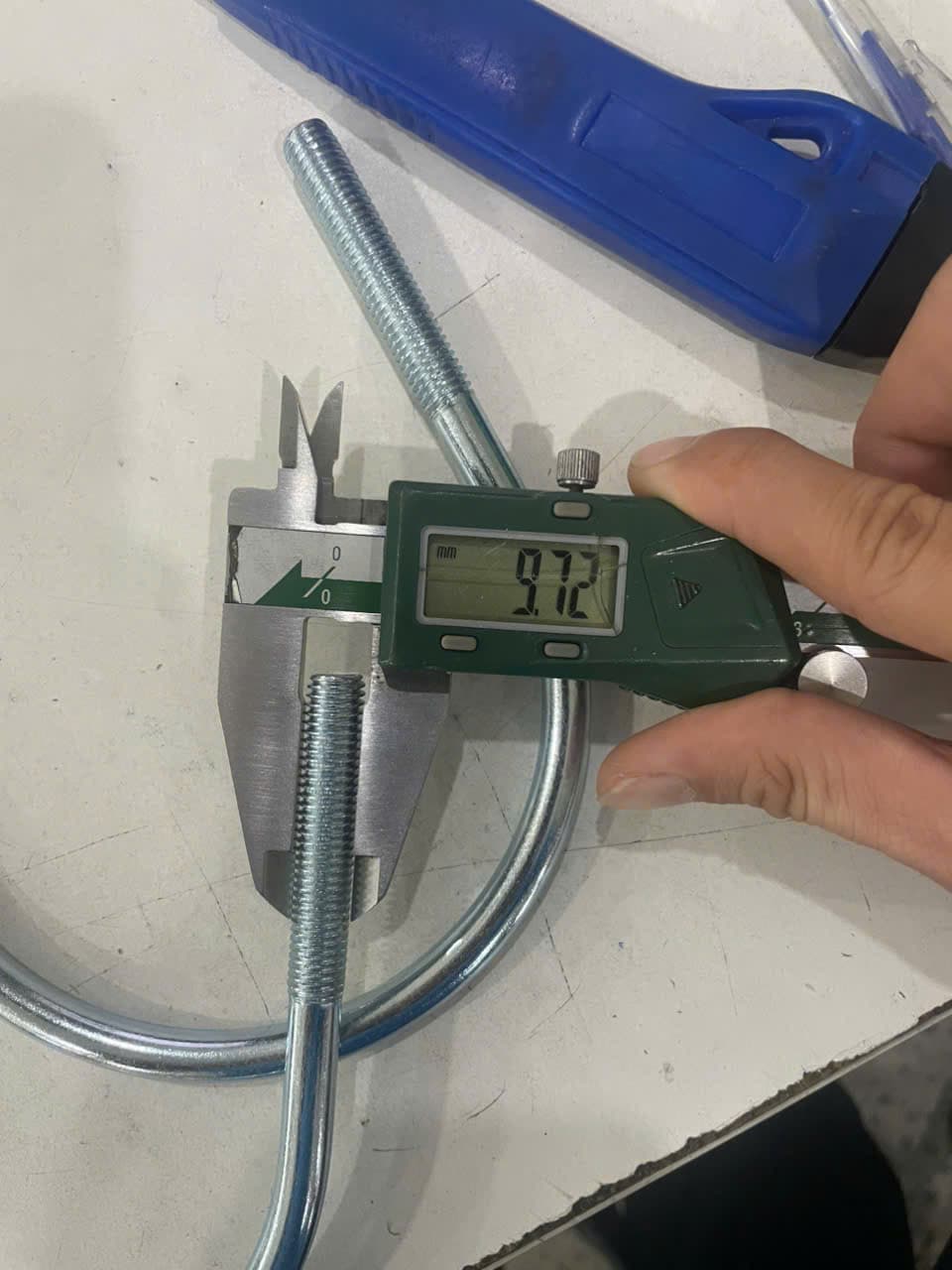

• Hai Đầu Ren M10: Phần ren được cán chuẩn xác, giúp việc lắp tán (đai ốc) diễn ra trơn tru. Đường kính thân M10 cung cấp lực siết mạnh mẽ, đủ để giữ cố định các ống thép nặng.
• Tính Đồng Nhất: Sản phẩm tuân thủ thiết kế đối xứng, giúp lực nén được phân bổ đều lên hai chân cùm, tránh tình trạng lệch ống khi chịu tải.

4. Giá trị vật liệu thép SS400 và lớp phủ mạ kẽm bảo vệ

Sự kết hợp giữa phôi thép cường độ cao và lớp mạ bảo vệ tạo nên độ bền vĩnh cửu cho sản phẩm:

• Thép SS400: Là loại thép carbon thấp phổ biến trong xây dựng nhờ khả năng chịu lực kéo tốt và độ dẻo dai cao, không bị gãy giòn dưới tác động của rung động đường ống.
• Mạ Kẽm Điện Phân: Lớp kẽm phủ bên ngoài giúp ngăn chặn sự tiếp xúc của oxy và độ ẩm với lõi thép. Điều này cực kỳ quan trọng đối với các đường ống trong môi trường nồm ẩm hoặc các công trình xử lý nước thải.
• Tiết Kiệm Chi Phí: Thép SS400 mạ kẽm là phương án cân bằng hoàn hảo giữa hiệu năng bảo vệ và giá thành đầu tư so với vật liệu inox.

5. Đánh giá độ bền kéo và khả năng kẹp giữ ống 114mm

Với kích thước ren M10, cùm U-Bolt này mang lại sự ổn định vượt trội cho các hệ thống treo:

Khả năng chịu lực của thân thép M10 cho phép treo các đoạn ống DN100 chứa đầy chất lỏng mà không bị giãn dài hay biến dạng. Khi kết hợp với bản mã hoặc thanh Unistrut, cùm U tạo ra một hệ điểm tựa vững chắc, giúp triệt tiêu các chuyển động tịnh tiến của đường ống do áp suất dòng chảy bên trong gây ra.

6. Các biến thể cùm U-Bolt phổ biến trên thị trường

Tùy vào điều kiện môi trường làm việc, kỹ sư có thể lựa chọn các loại cùm phù hợp:

• Cùm U Inox 304/316: Dành cho môi trường axit, nước biển hoặc các yêu cầu khắt khe về vệ sinh an toàn thực phẩm.
• Cùm U Mạ Kẽm Nhúng Nóng: Có lớp mạ dày hơn, phù hợp cho các công trình ngoài trời hoặc khu vực có độ ăn mòn cao.
• Cùm U Bọc Cao Su: Giúp chống trầy xước bề mặt ống và giảm thiểu tiếng ồn do rung động cơ khí.

7. Những ưu thế nổi bật và lưu ý khi lắp đặt cùm U DN100

Ưu điểm:

• Lắp đặt đơn giản: Chỉ cần luồn qua ống và siết đai ốc, không yêu cầu kỹ thuật hàn nối phức tạp.
• Chịu tải trọng lớn: Thân thép SS400 M10 đảm bảo an toàn cho các hệ ống công nghiệp nặng.
• Kháng rỉ sét: Lớp mạ kẽm bền bỉ trong điều kiện môi trường bình thường.
• Giá thành cạnh tranh: Chỉ 12,456 đ cho một phụ kiện kẹp chặt chuyên dụng.

Hạn chế:

• Không bao gồm tán: Quý khách cần đặt mua thêm 02 hoặc 04 đai ốc M10 tùy theo phương thức lắp đặt.
• Dung sai kích thước: Đối với các dự án yêu cầu độ chính xác tuyệt đối, cần lưu ý kiểm tra dung sai của hàng sản xuất hàng loạt.

8. Thực tế thi công: Cùm U M10 - Giải pháp cho trạm xử lý nước và dầu khí

Cùm U DN100 là linh kiện không thể thay thế trong các sơ đồ thiết kế đường ống hiện đại:

• Hệ thống PCCC: Cố định các trục ống dẫn nước cứu hỏa DN100 chạy dọc hành lang chung cư hoặc nhà xưởng.
• Trạm xử lý nước thải: Treo và giữ các đường ống nhựa hoặc thép dẫn hóa chất, nước thải trong các bể lọc.
• Ngành dầu khí & Gas: Ứng dụng trong việc lắp đặt các đường ống dẫn khí, đường gas yêu cầu độ an toàn và chống rung lắc cao.
• Cấp thoát nước đô thị: Sử dụng để lắp ghép các chi tiết ống thoát nước trên cầu hoặc các vách tường công trình cao tầng.

9. Đối chiếu Cùm U (U-Bolt) và Cùm Omega (Pipe Clamp)

Việc chọn đúng loại cùm sẽ ảnh hưởng trực tiếp đến độ ổn định của toàn bộ hệ thống ống:

10. Hướng dẫn quy trình lắp đặt cùm U đúng tiêu chuẩn kỹ thuật

Thực hiện theo các bước sau để đảm bảo cùm U DN100 hoạt động tối ưu:

• Bước 1: Vệ sinh bề mặt: Lau sạch bụi bẩn trên thân ống 114mm tại vị trí dự định lắp cùm.
• Bước 2: Luồn cùm U: Đặt cùm U bao quanh đường ống, đưa hai chân ren xuyên qua các lỗ khoan sẵn trên giá đỡ hoặc thanh Unistrut.
• Bước 3: Lắp đai ốc: Vặn đai ốc M10 vào cả hai đầu ren. Nên sử dụng thêm long đền (vòng đệm) để tăng diện tích tiếp xúc.
• Bước 4: Siết chặt: Sử dụng cờ lê siết đều hai bên đầu ren cho đến khi ống được giữ cố định. Tránh siết quá lực làm móp méo ống (đối với ống nhựa).

11. Cách kiểm tra chất lượng cùm U thép SS400 tại hiện trường

Quý khách có thể tự kiểm tra nhanh chất lượng sản phẩm qua các dấu hiệu sau:

• Bề mặt lớp mạ: Lớp mạ kẽm phải đều màu, không có vết bong tróc từng mảng lớn hoặc dấu hiệu rỉ sét vàng.
• Độ bóng của ren: Phần ren M10 sắc nét, không bị dập hoặc mất bước ren, tán vặn vào nhẹ tay.
• Độ hoàn thiện: Phần uốn cong không có vết nứt hoặc vết gấp gãy quá sâu, đảm bảo cấu trúc thép SS400 nguyên vẹn.

12. Thông tin báo giá Cùm U DN100 M10 & Địa chỉ cung ứng

a. Giá bán lẻ tham khảo: 12,456 đ / Cái

Mecsu Pro cung cấp sản phẩm với mức giá cạnh tranh, đặc biệt ưu đãi cho các đơn hàng số lượng lớn theo lô cho công trình. Chúng tôi luôn sẵn sàng hỗ trợ báo giá nhanh chóng qua các kênh hotline và email.

b. Tại sao chọn Mecsu Pro?

• Gia công theo yêu cầu: Nếu dự án yêu cầu kích thước chuẩn tuyệt đối không dung sai, chúng tôi nhận báo giá gia công theo bản vẽ riêng.
• Sẵn sàng số lượng lớn: Kho hàng luôn dự trữ đủ quy cách cùm U từ nhỏ đến lớn.
• Chứng từ đầy đủ: Cung cấp hóa đơn và giấy tờ chất lượng cho các dự án yêu cầu kiểm định.

MUA THÊM CÁC LOẠI CÙM U THÉP MẠ KẼM KHÁC TẠI MECSU

13. Giải đáp các thắc mắc (FAQ) về dòng cùm U ống 114mm

13.1. Cùm U M10 này có vặn vừa cho ống nhựa PVC 114mm không?

Hoàn toàn vừa. Ống nhựa PVC 114mm có đường kính ngoài đúng bằng thông số thiết kế của cùm DN100 này. Khoảng hở lòng chữ U 120mm cho phép bạn lắp đặt thoải mái mà không lo bị kẹt.

13.2. Tại sao sản phẩm không bán kèm theo tán (đai ốc)?

Tùy theo nhu cầu thi công, có khách hàng cần 2 tán cho mỗi cùm, có người cần 4 tán (để khóa chặt hai mặt giá đỡ). Để tối ưu chi phí và tránh lãng phí, chúng tôi tách rời phụ kiện để quý khách mua đúng số lượng cần thiết.

13.3. Tôi có thể dùng loại cùm này cho đường ống dẫn dầu nóng không?

Thép SS400 chịu được nhiệt độ vận hành khá tốt. Tuy nhiên, nếu đường ống có nhiệt độ thay đổi quá cao gây giãn nở nhiệt mạnh, bạn nên tham khảo ý kiến tư vấn từ kỹ sư để chọn loại cùm có thiết kế dung sai phù hợp hoặc sử dụng inox 304 để tăng độ bền nhiệt.

13.4. Dung sai lớn của hàng thực tế ảnh hưởng như thế nào đến lắp đặt?

Hàng sản xuất hàng loạt thường có dung sai về độ dài ren hoặc độ rộng lòng chữ U từ 1-3mm. Điều này thường không ảnh hưởng đến các hệ thống treo thông thường, nhưng với các máy móc chính xác, quý khách nên chọn hàng gia công theo bản vẽ.

14. Dịch vụ hỗ trợ tư vấn từ đội ngũ kỹ thuật Mecsu Pro

Quý khách cần tư vấn chọn quy cách cùm U cho hệ thống phòng cháy chữa cháy hoặc dầu khí? Mecsu Pro luôn sẵn sàng đồng hành:

Địa chỉ kho: B28/I - B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline: 1800 8137

Email liên hệ: sales@mecsu.vn

Website chính thức: mecsu.vn

15. Lời khuyên chuyên gia: Lưu ý về dung sai và gia công theo bản vẽ

a. Kiểm tra kích thước lỗ chờ

Trước khi khoan lỗ trên giá đỡ thép, hãy đảm bảo khoảng cách tâm lỗ khớp với khoảng cách hai chân cùm. Do hàng thực tế có dung sai, việc khoan lỗ rộng hơn thân ren M10 khoảng 1-2mm sẽ giúp quá trình luồn cùm U trở nên thuận tiện hơn.

b. Khi nào cần đặt hàng gia công?

“Đối với các dự án đóng tàu hoặc dầu khí có yêu cầu khắt khe về thông số kỹ thuật, hàng sản xuất sẵn đôi khi không đáp ứng được độ chuẩn xác 100%. Đừng ngần ngại yêu cầu Mecsu gia công theo bản vẽ riêng để đảm bảo sự đồng bộ tuyệt đối cho hệ thống của bạn.”
— Kinh nghiệm từ phòng kỹ thuật Mecsu Pro.
