Cùm U Hệ Inch – Giải Pháp Định Đường Ống Đẹp, Chắc
Cùm U Hệ Inch là gì?
Cùm U (U Bolts) hệ inch hay bulong chữ U, là một loại bulong có hình dạng như chữ U, với ren ở 2 đầu và không ren ở phần cong. Cùm U được sản xuất theo tiêu chuẩn ren Mỹ. Về hình dáng, công dụng rất giống ty ren hệ Met nên rất dễ bị nhầm lẫn. Nhưng khác nhau là ở phần ren. Ren tiêu chuẩn hệ Inch được tính theo số ren trên một Inch. Thường được ứng dụng hỗ trợ đường ống, đặc biệt là đường ống mà chất lỏng và khí chảy qua như hệ thống đường ống cấp thoát nước, đường ống phòng cháy chữa cháy, đường ống trong các trạm xử lý nước thải, đường ống dẫn dầu, dẫn ga trong các công trình công nghiệp.
Cấu tạo chi tiết của cùm U hệ inch
Cùm U hệ inch có cấu tạo đơn giản nhưng được tối ưu để đảm bảo hiệu quả cố định. Sản phẩm gồm hai bộ phận chính:
Thân chữ U
Thân chữ U là phần chính của cùm, có dạng cong hình chữ U, không ren, được thiết kế để ôm sát đường ống. Thân cùm được làm từ thép hoặc inox, với độ dày từ 4-6mm (tùy kích thước), đảm bảo khả năng chịu lực tốt. Phần thân này giúp cùm U hệ inch bám chặt vào đường ống mà không làm hỏng bề mặt ống.
Hai đầu ren hệ inch
Hai đầu của cùm U hệ inch có ren theo tiêu chuẩn Mỹ (số ren trên một inch), ví dụ 1/4-20 (20 ren/inch) hoặc 1/2-13 (13 ren/inch). Đầu ren được gia công chính xác, cho phép siết chặt với đai ốc, cố định đường ống vào giá đỡ hoặc thanh xà. Đầu ren thường dài 20-40mm, tùy kích thước cùm, đảm bảo độ chắc chắn khi lắp đặt.
Thông số kỹ thuật
Size Ren
Size ren cho biết kích thước của bu lông hoặc ê-cu có thể được sử dụng với cùm U.
Đường Kính Ống
Đường kính ống là kích thước của ống mà cùm U được thiết kế để ôm và cố định.
Đường Kính Trong
Đường kính trong là khoảng cách giữa hai cạnh trong của cùm U.
Tiêu chuẩn kỹ thuật của Cùm U Hệ Inch tại Mecsu
Cùm U hệ inch tại Mecsu được sản xuất theo tiêu chuẩn DIN 3570, một tiêu chuẩn công nghiệp Đức được công nhận rộng rãi trên toàn cầu, đảm bảo chất lượng, độ bền, và tính tương thích của sản phẩm trong các ứng dụng công nghiệp. Việc tuân thủ tiêu chuẩn này không chỉ giúp cùm U hệ inch đạt độ chính xác cao mà còn đáp ứng các yêu cầu khắt khe của các dự án quốc tế, đặc biệt trong các ngành như dầu khí, đóng tàu, và hệ thống đường ống. Dưới đây, Mecsu sẽ chia sẻ với bạn những đặc điểm của Cùm U khi sản xuất theo tiêu chuẩn này:
- DIN 3570 quy định cùm U phải phù hợp với đường kính ống từ 1/4 inch đến 16 inch (tương đương 6mm đến 406mm).
- Đầu ren của cùm U phải có chiều dài tối thiểu gấp 2 lần đường kính ren (ví dụ: với ren 1/2 inch, đầu ren dài ít nhất 1 inch – 25.4mm). Điều này đảm bảo đai ốc có đủ không gian để siết chặt mà không bị trượt.
- Phần cong chữ U (thân cùm) phải có bán kính bằng 1.1-1.2 lần đường kính ống, giúp ôm sát ống mà không gây biến dạng.
- Tiêu chuẩn DIN 3570 cho phép cùm U hệ inch được sử dụng trong nhiều ngành, từ cấp thoát nước, phòng cháy chữa cháy, đến dầu khí và đóng tàu. Sự đa dạng vật liệu (inox 304, 316, thép 4.8) đáp ứng các điều kiện môi trường khác nhau. Sản phẩm đạt chuẩn DIN 3570 được kiểm tra nghiêm ngặt, giúp khách hàng yên tâm về chất lượng.
Vật liệu chế tạo Cùm U Hệ Inch
Cùm U Hệ Inch Inox 304
Cùm U Hệ Inch Inox 316
Cùm U Hệ Inch Thép 4.8
Vật liệu
Inox 304
Inox 316
Thép mạ kẽm (cấp bền 4.8)
Độ cứng
170-200 HB
170-200 HB
200-240 HB
Độ bền kéo
515-620 MPa
520-680 MPa
400-500 MPa
Độ bền chảy
~205 MPa
~210 MPa
~320 MPa
Khả năng chống ăn mòn
Cao
Rất cao
Trung bình
Khả năng chịu nhiệt
-200°C đến 870°C
-200°C đến 870°C
-50°C đến 400°C
Giá thành
Trung bình
Cao
Thấp nhất
Hình ảnh minh họa
Bảng kích thước của Cùm U Hệ Inch
Size ren
Đường kính ống
Vật liệu

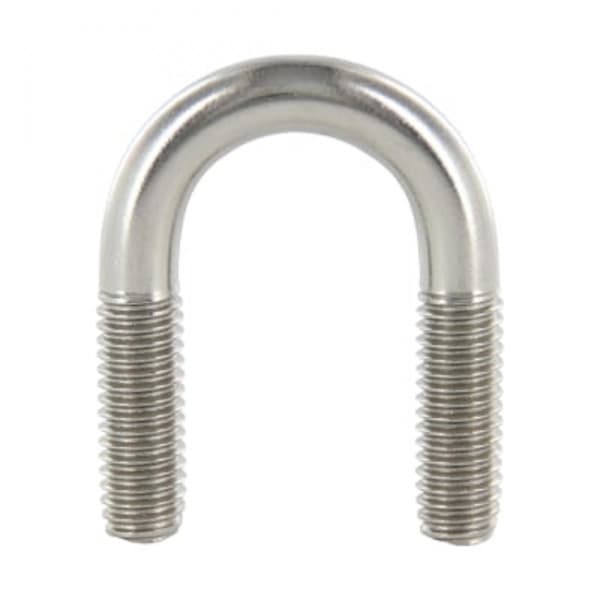

Cùm U Inox 304 UNC 1/4 x 1/4
1/4-20
1/4 in
Inox 304
Cùm U Inox 304 UNC 1/4 x 2
1/4-20
2 in
Inox 304
Cùm U Inox 304 UNC 3/8 x 2
3/8-16
2 in
Inox 304
Cùm U Inox 304 UNC 1/2 x 2.1/2
1/2-13
2.1/2 in
Inox 304

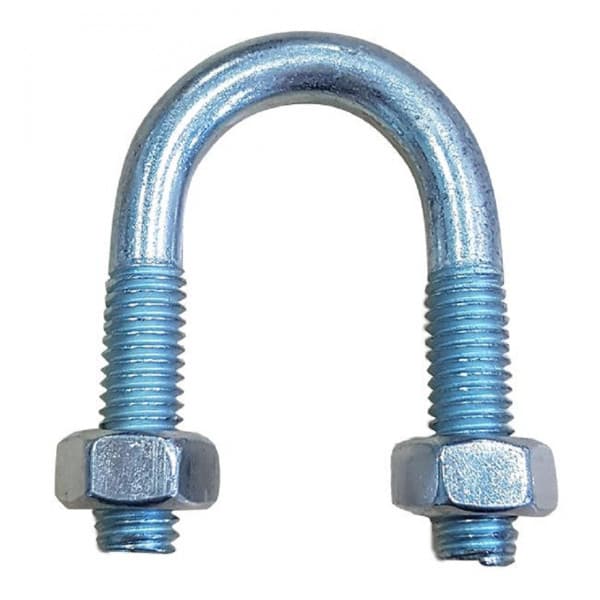

Cùm U Thép Mạ Kẽm UNC 1/4 x 1/2
1/4-20
1/2 in
Thép 4.8
Cùm U Thép Mạ Kẽm UNC 1/4 x 2
1/4-20
2 in
Thép 4.8
Cùm U Thép Mạ Kẽm UNC 3/8 x 3
3/8-16
3 in
Thép 4.8
Cùm U Inox 316 UNC 1/4 x 3/8
1/4-20
3/8 in
Inox 316
Cùm U Inox 316 UNC 1/4 x 1
1/4-20
1 in
Inox 316
Cùm U Inox 316 UNC 3/8 x 4
3/8-16
4 in
Inox 316
Ưu điểm của Cùm U Hệ Inch
- Độ bền cao: Nhờ lớp mạ kẽm trên bề mặt cùm U thép có vai trò quan trọng trong việc bảo vệ sản phẩm khỏi sự ăn mòn và gỉ sét. Kẽm là một kim loại có khả năng chống ăn mòn tốt, đặc biệt trong môi trường khắc nghiệt hoặc có hóa chất.
- Khả năng chịu lực tốt: Thép là vật liệu có độ cứng và độ bền cơ học cao, giúp cùm U chịu được tải trọng lớn và chống biến dạng. Tăng khả năng chịu lực tốt của Cùm U Hệ Inch đảm bảo sự chắc chắn và an toàn cho các công trình và hệ thống.
- Tính ứng dụng đa dạng: Cùm U Hệ Inch được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau, bao gồm xây dựng, cơ khí, viễn thông, và nhiều lĩnh vực khác.
Ứng dụng chi tiết của Cùm U Hệ Inch
Dưới đây là một số ứng dụng nổi bật được của Cùm U Hệ Inch được Mecsu chia sẻ:
- Cơ khí và chế tạo máy: Cùm U Hệ Inch được sử dụng để lắp ráp và cố định các bộ phận của máy móc, thiết bị công nghiệp, giúp chúng hoạt động ổn định và an toàn. Ngoài ra, chúng được dùng để cố định và treo các đường ống dẫn dầu, dẫn khí, dẫn hóa chất trong các nhà máy, xưởng sản xuất.
- Lĩnh vực đường ống: Cùm U Hệ Inch được sử dụng để cố định và treo các đường ống nước, đường ống dẫn khí, đường ống điều hòa không khí, đường ống cứu hỏa trong các công trình xây dựng dân dụng và công nghiệp.
- Ngành công nghiệp ô tô: Cùm U Hệ Inch được sử dụng để cố định các đường ống dẫn nhiên liệu, đường ống thủy lực, đường ống xả trên xe ô tô, xe máy.
Hướng dẫn lắp đặt Cùm U Hệ Inch
Để lắp đặt Cùm U Hệ Inch, người dùng sẽ thực hiện theo các bước sau:
Bước 1: Xác định vị trí
- Xác định vị trí cần cố định đường ống trên bề mặt lắp đặt.
- Đánh dấu chính xác vị trí khoan lỗ để đảm bảo độ chính xác khi lắp đặt.
Bước 2: Khoan lỗ
- Sử dụng khoan thích hợp để khoan hai lỗ trên bề mặt lắp đặt.
- Khoảng cách giữa hai lỗ phải tương ứng với khoảng cách hai đầu ren của cùm U.
- Kiểm tra độ chính xác của lỗ khoan để đảm bảo lắp đặt chắc chắn.
Bước 3: Đặt cùm U
- Đưa phần thân công của cùm U ôm sát vào đường ống.
- Luồn hai đầu ren của cùm U qua hai lỗ đã khoan trên bề mặt lắp đặt.
Bước 4: Siết đai ốc
- Dùng đai ốc siết chặt hai đầu ren của cùm U để cố định chắc chắn cùm U và đường ống.
- Kiểm tra độ chặt của đai ốc để đảm bảo đường ống không bị dịch chuyển
FAQ:
1. Cùm U hệ inch là gì và dùng để làm gì?
Trả lời: Cùm U hệ inch (U bolt) là một loại bu lông hình chữ U, có ren theo tiêu chuẩn inch (số ren trên một inch). Nó được dùng để cố định ống tròn, cáp, hoặc các cấu kiện khác vào bề mặt như tường, sàn, hoặc khung thép. Ứng dụng phổ biến trong ngành xây dựng, cơ khí, hoặc lắp đặt đường ống dầu khí, nước.
2. Làm sao để chọn kích thước cùm U hệ inch phù hợp?
Trả lời: Để chọn đúng kích thước, bạn cần đo đường kính ống hoặc vật cần cố định (ví dụ: 1 inch, 2 inch...), xác định chiều dài ren cần thiết, và khoảng cách giữa hai chân chữ U. Nếu dùng ngoài trời hoặc trong môi trường ẩm, nên chọn loại inox để chống gỉ.
3. Cùm U hệ inch có thể dùng thay cho hệ mét được không?
Trả lời: Không nên, vì ren hệ inch và hệ mét không tương thích với nhau. Nếu ống hoặc đai ốc của bạn dùng hệ mét, cùm U hệ inch sẽ không vừa. Hãy kiểm tra tiêu chuẩn thiết bị trước khi mua.
4. Vật liệu nào thường được dùng để làm cùm U hệ inch?
Trả lời: Cùm U hệ inch thường làm từ thép carbon mạ kẽm (giá rẻ, bền), inox 304 (chống gỉ tốt), hoặc inox 316 (chịu ăn mòn cao, dùng trong môi trường hóa chất). Chọn vật liệu dựa trên nơi sử dụng: trong nhà, ngoài trời, hay khu vực biển.
5. Cần bao nhiêu cùm U để cố định một đoạn ống dài?
Trả lời: Số lượng phụ thuộc vào chiều dài ống và tải trọng. Thông thường, cứ 1-2 mét cần 1 cùm U, nhưng với ống lớn hoặc nặng, bạn nên tham khảo ý kiến kỹ sư hoặc bảng tiêu chuẩn lắp đặt để đảm bảo an toàn.
6. Cùm U hệ inch có dễ lắp đặt không?
Trả lời: Có, lắp đặt khá đơn giản. Bạn chỉ cần đặt cùm U ôm quanh ống, luồn hai đầu ren qua lỗ trên bề mặt cố định, rồi siết chặt bằng đai ốc. Dùng cờ lê là đủ, không cần dụng cụ phức tạp.
7. Tôi có cần bảo dưỡng cùm U hệ inch sau khi lắp không?
Trả lời: Nếu dùng thép mạ kẽm, bạn nên kiểm tra định kỳ (6-12 tháng) để xem có bị gỉ sét không, đặc biệt ở môi trường ẩm. Với loại inox, ít cần bảo dưỡng hơn, nhưng vẫn nên kiểm tra độ siết chặt nếu chịu rung động nhiều.
8. Làm sao biết cùm U hệ inch có đạt chất lượng không?
Trả lời: Kiểm tra xem sản phẩm có nguồn gốc rõ ràng không, bề mặt ren có đều và không bị lỗi không. Nếu có chứng nhận tiêu chuẩn như DIN hoặc ASTM, thì càng đáng tin cậy. Tránh mua hàng rẻ, không rõ xuất xứ vì dễ gãy hoặc hỏng.
9. Cùm U hệ inch giá bao nhiêu trên thị trường?
Trả lời: Giá dao động từ 5.000 - 50.000 VNĐ mỗi chiếc, tùy kích thước và vật liệu. Thép mạ kẽm rẻ hơn inox. Mua số lượng lớn thường được giảm giá, nhưng nên so sánh vài nơi để có giá tốt nhất.
10. Tôi nên mua cùm U hệ inch ở đâu nếu chưa biết chỗ nào uy tín?
Trả lời: Bạn có thể tìm các cửa hàng vật tư cơ khí gần khu vực, hoặc mua online trên các trang thương mại điện tử như Shopee, Lazada. Nếu cần số lượng lớn hoặc chất lượng cao, tìm các công ty chuyên cung cấp bu lông, cùm U có website rõ ràng và hỗ trợ tư vấn kỹ thuật.
11. Có cần dùng thêm phụ kiện gì khi lắp cùm U không?
Trả lời: Có, bạn cần đai ốc (nut) và vòng đệm (washer) phù hợp với ren hệ inch để siết chặt. Một số trường hợp dùng thêm tấm đế (base plate) nếu bề mặt cố định yếu.
12. Tại sao cùm U hệ inch lại phổ biến ở một số nơi mà không phải hệ mét?
Trả lời: Cùm U hệ inch phổ biến ở các nước dùng tiêu chuẩn Mỹ (như Mỹ, Canada) hoặc các dự án quốc tế sử dụng thiết bị nhập từ đó. Nếu dự án của bạn liên quan đến máy móc, ống hệ inch, thì dùng cùm U hệ inch là lựa chọn hợp lý.
13. Cùm U hệ inch có thể tự làm ở nhà được không?
Trả lời: Có thể, nếu bạn có thép tròn, máy uốn và máy cắt ren. Nhưng tự làm mất thời gian và khó đảm bảo độ chính xác, đặc biệt với ren hệ inch. Mua sẵn sẽ tiện và an toàn hơn, nhất là cho công trình lớn.
14. Tôi nên tìm thông tin về cùm U hệ inch ở đâu trên Google?
Trả lời: Gõ các từ khóa như “Cùm U hệ inch là gì”, “Kích thước cùm U hệ inch”, “Giá cùm U hệ inch”, hoặc “Cách lắp cùm U hệ inch” trên Google. Các trang web cơ khí, diễn đàn kỹ thuật, hoặc video trên YouTube sẽ có hướng dẫn chi tiết.
15. Nếu mua nhầm kích thước cùm U hệ inch thì phải làm sao?
Trả lời: Nếu chưa dùng, bạn có thể đổi trả ở nơi mua (kiểm tra chính sách trước). Nếu đã dùng mà không vừa, thử tìm cách gia công lại (cắt ngắn hoặc uốn lại), nhưng tốt nhất là đo kỹ trước khi mua để tránh lãng phí.
