Cùm U Thép SS400 Mạ Kẽm DN80 M10 x 90mm

Đánh giá Cùm U Thép SS400 Mạ Kẽm DN80 M10x90mm: Giải Pháp Cố Định Đường Ống Chuyên Nghiệp

Review chi tiết Cùm U Thép SS400 Mạ Kẽm DN80 M10x90mm: Linh kiện thiết yếu cho hệ thống hạ tầng công nghiệp

Mục Lục Bài Viết

1. 1. Giới thiệu tổng quát về dòng Cùm U Thép SS400 DN80
2. 2. Hệ thống dữ liệu kỹ thuật chi tiết của sản phẩm
3. 3. Phân tích kết cấu Bulong chữ U size DN80 M10
4. 4. Ưu điểm của vật liệu thép SS400 và công nghệ mạ kẽm
5. 5. Đánh giá độ bền và hiệu quả giữ ống 90mm
6. 6. Các quy cách cùm U-Bolt phổ biến trên thị trường
7. 7. Những ưu thế nổi bật và lưu ý khi lắp đặt cùm U DN80
8. 8. Ứng dụng thực tế: Giải pháp cho hệ thống chiller và đường ống dẫn khí
9. 9. Đối chiếu Cùm U (U-Bolt) và Cùm Omega (Pipe Clamp) cùng size
10. 10. Quy trình lắp đặt cùm U chuẩn kỹ thuật đảm bảo an toàn
11. 11. Cách kiểm tra chất lượng cùm U SS400 tại công trường
12. 12. Thông tin báo giá Cùm U DN80 M10 & Địa chỉ cung ứng
13. 13. Giải đáp các thắc mắc (FAQ) về cùm U cho ống phi 90
14. 14. Dịch vụ hỗ trợ tư vấn từ đội ngũ chuyên gia Mecsu Pro
15. 15. Lời khuyên chuyên gia: Lưu ý về dung sai thực tế và gia công

1. Giới thiệu tổng quát về dòng Cùm U Thép SS400 DN80

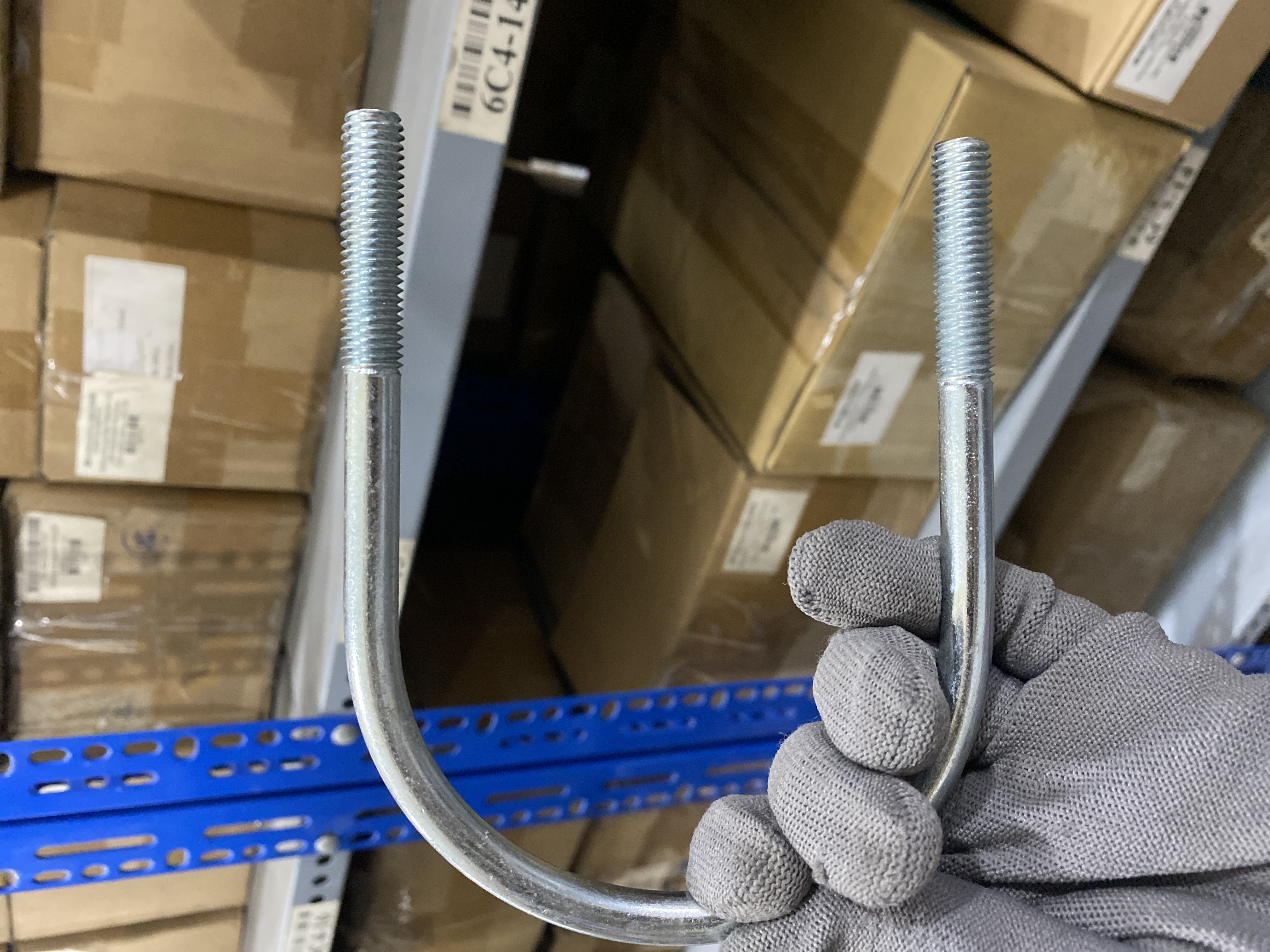

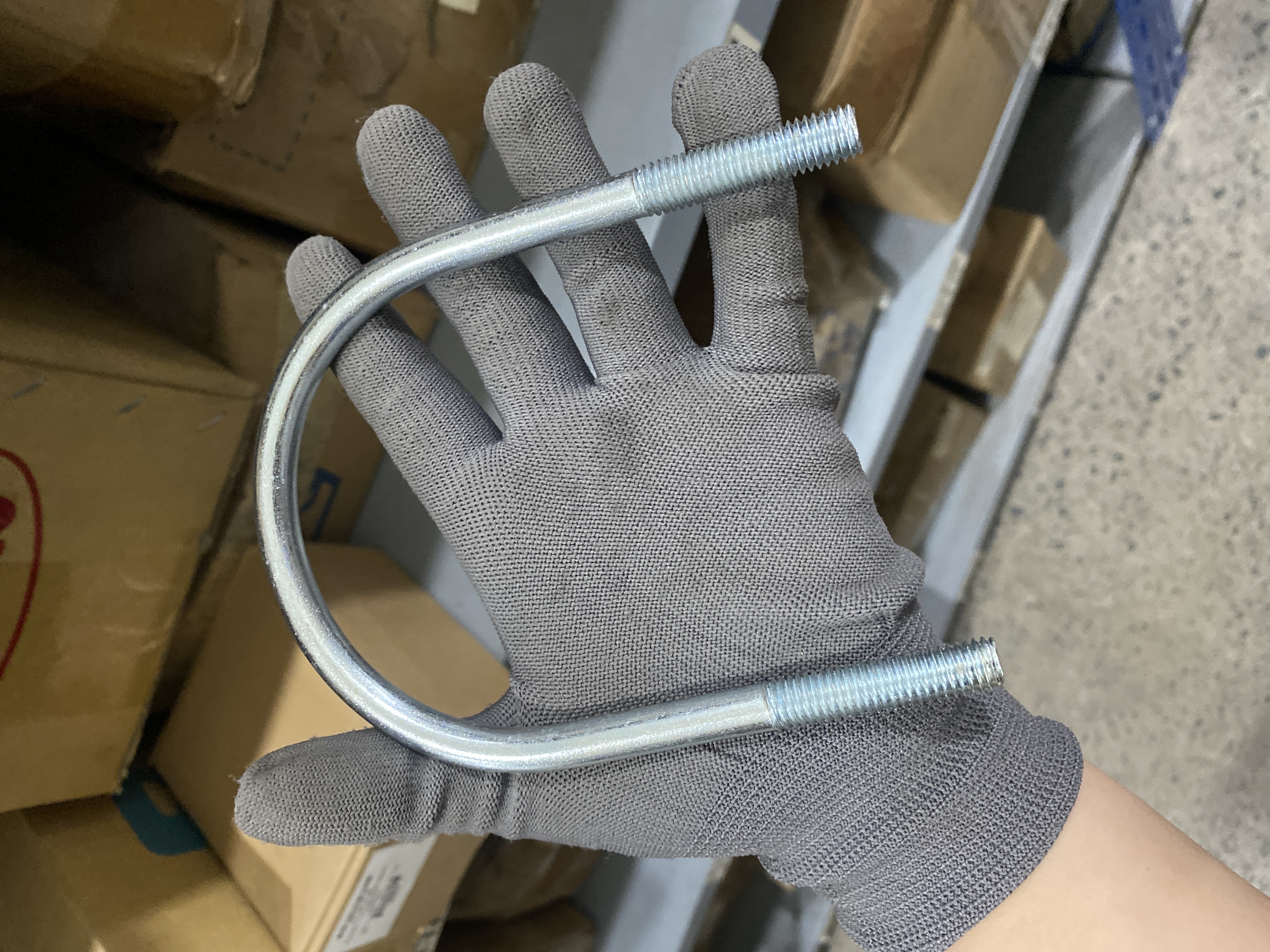

Sản phẩm Cùm U Thép SS400 Mạ Kẽm DN80 M10x90mm là loại vật tư liên kết quan trọng trong thi công cơ điện, được thiết kế để ôm khít và cố định các loại đường ống có đường kính ngoài tiêu chuẩn 90mm. Với hình dáng đặc trưng của chữ U và hai đầu chạy ren, sản phẩm cho phép siết chặt ống vào các thanh treo hoặc giá đỡ thép hình một cách vững chãi. Đây là phụ kiện không thể thiếu để duy trì sự ổn định của hệ thống ống dẫn, ngăn chặn tình trạng võng hoặc rung lắc trong quá trình vận hành.

Được gia công dựa trên tiêu chuẩn kỹ thuật DIN 3570, cùm U DN80 sử dụng cốt thép SS400 bền bỉ kết hợp cùng lớp phủ mạ kẽm chống ăn mòn hiệu quả. Sản phẩm đóng vai trò then chốt trong việc hỗ trợ các đường ống truyền dẫn chất lỏng và khí, từ hệ thống phòng cháy chữa cháy cho đến các trạm xử lý nước thải công nghiệp.

2. Hệ thống dữ liệu kỹ thuật chi tiết của sản phẩm

Mecsu Pro cung cấp bảng dữ liệu thông số chính xác cho mã sản phẩm U80AM10A2, giúp quý khách hàng dễ dàng đối chiếu với bản vẽ thiết kế:

Ghi chú: Giá sản phẩm chưa bao gồm đai ốc (tán). Hàng thực tế có dung sai lớn, khách hàng cần kích thước chính xác tuyệt đối vui lòng liên hệ gia công theo yêu cầu.

3. Phân tích kết cấu Bulong chữ U size DN80 M10

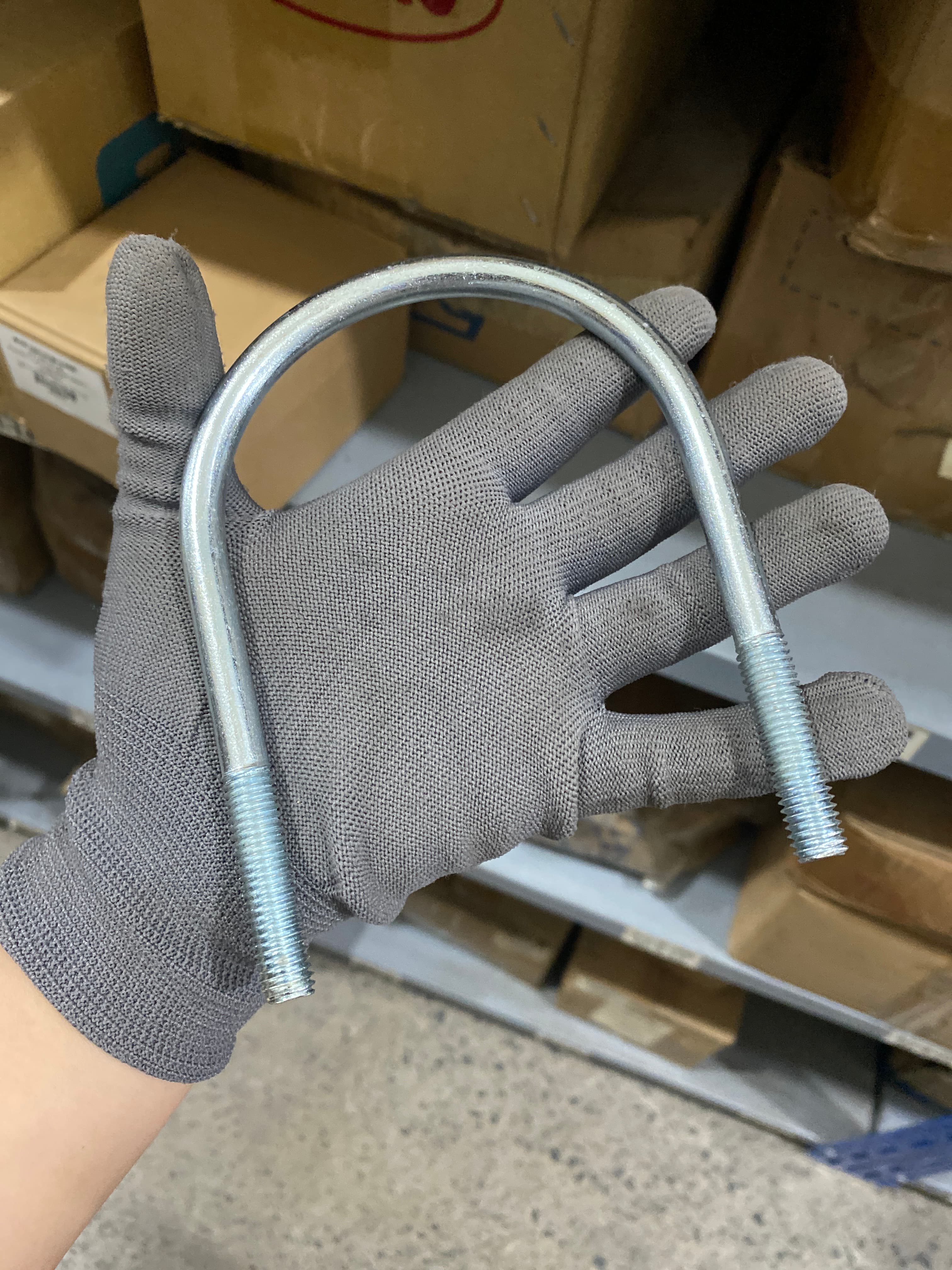

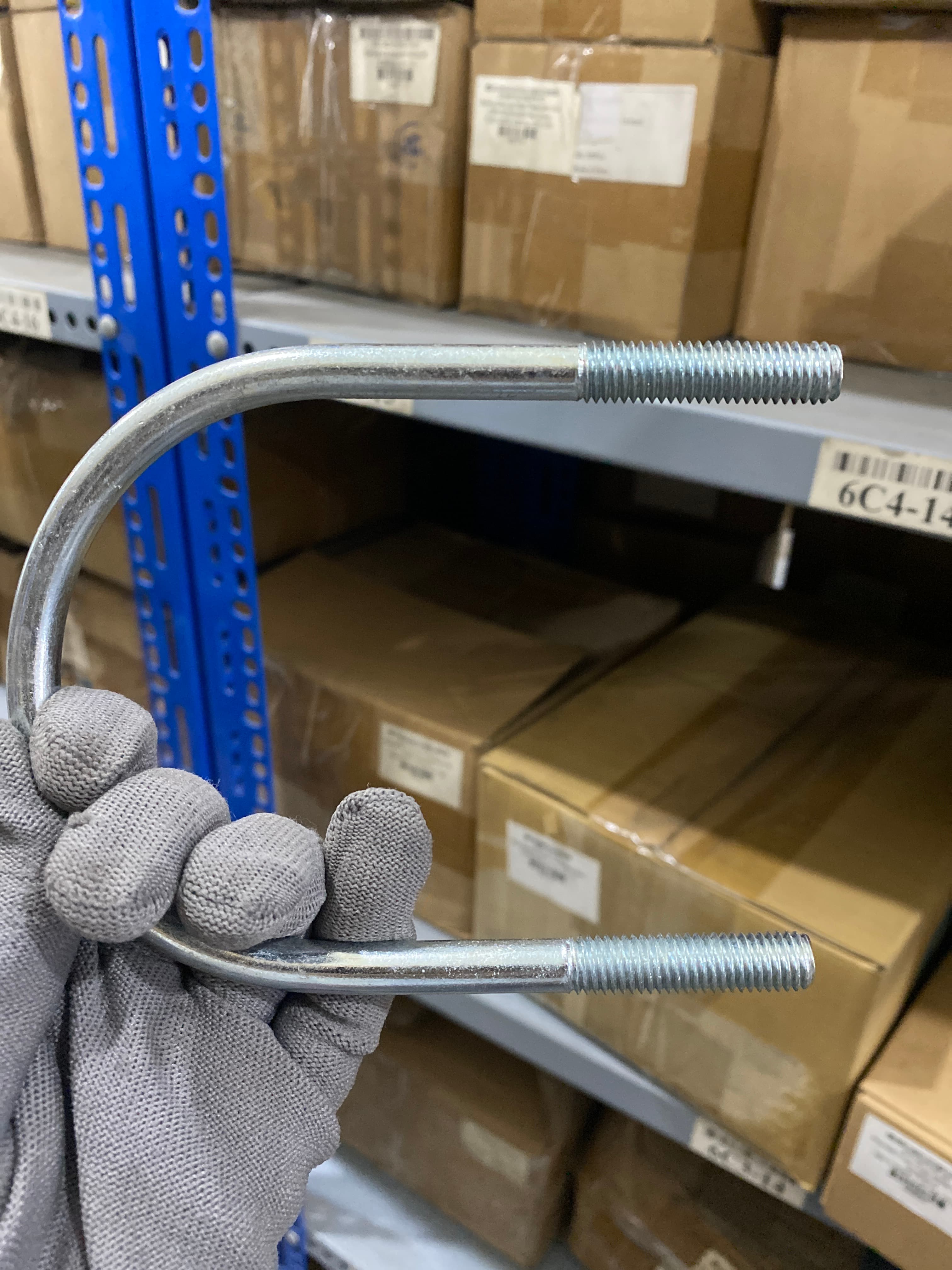

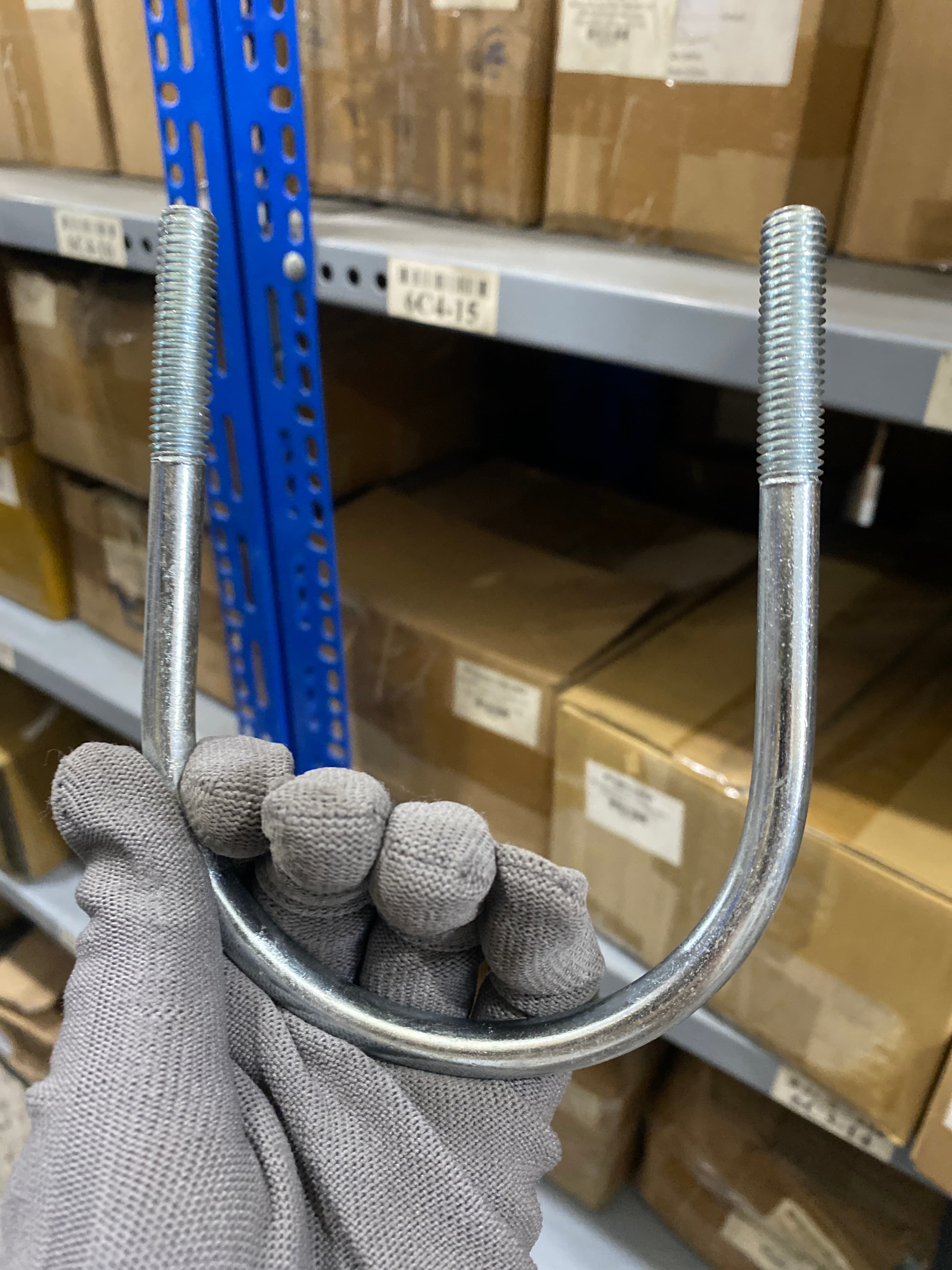

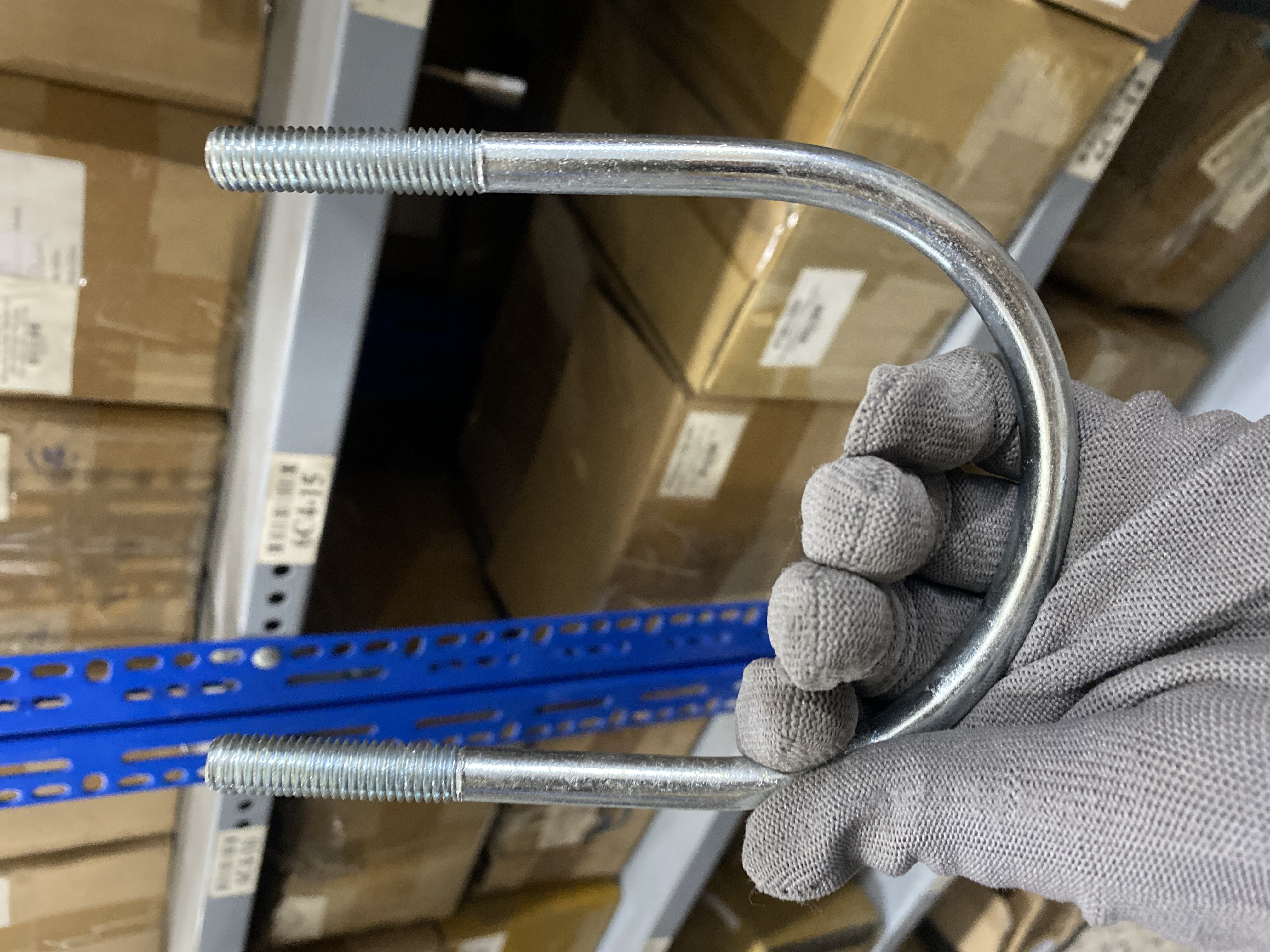

Cấu trúc của cùm U DN80 được tính toán để bao quanh ống phi 90mm một cách tối ưu:

• Phần Uốn Cong Không Ren: Đoạn cong tròn có đường kính trong 94mm, tạo ra một khoảng hở 4mm so với đường kính ngoài của ống 90mm. Khoảng cách này cực kỳ quan trọng để người thợ có thể luồn cùm qua ống dễ dàng, ngay cả khi ống đã được sơn hoặc bọc lớp bảo ôn mỏng.

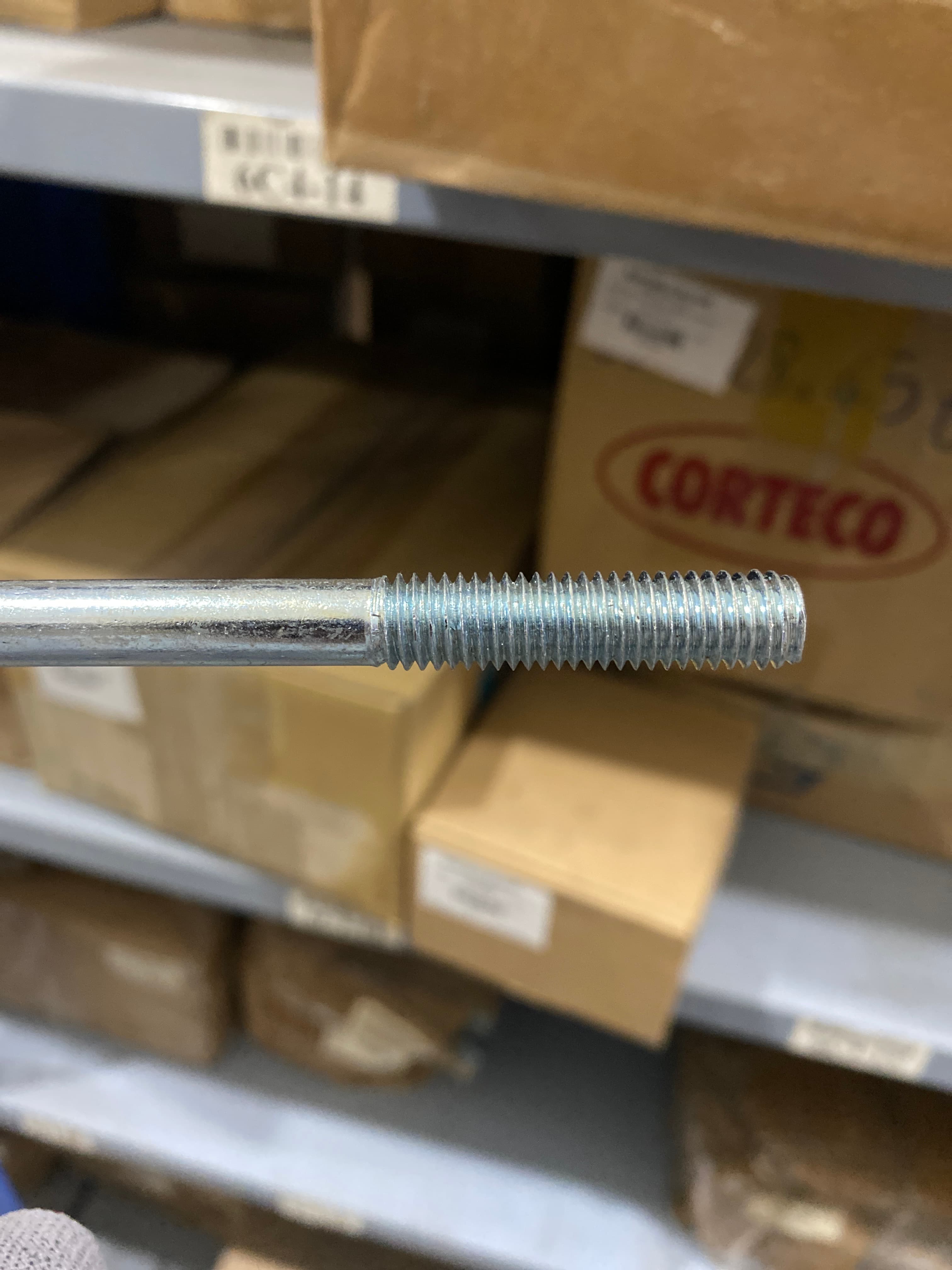

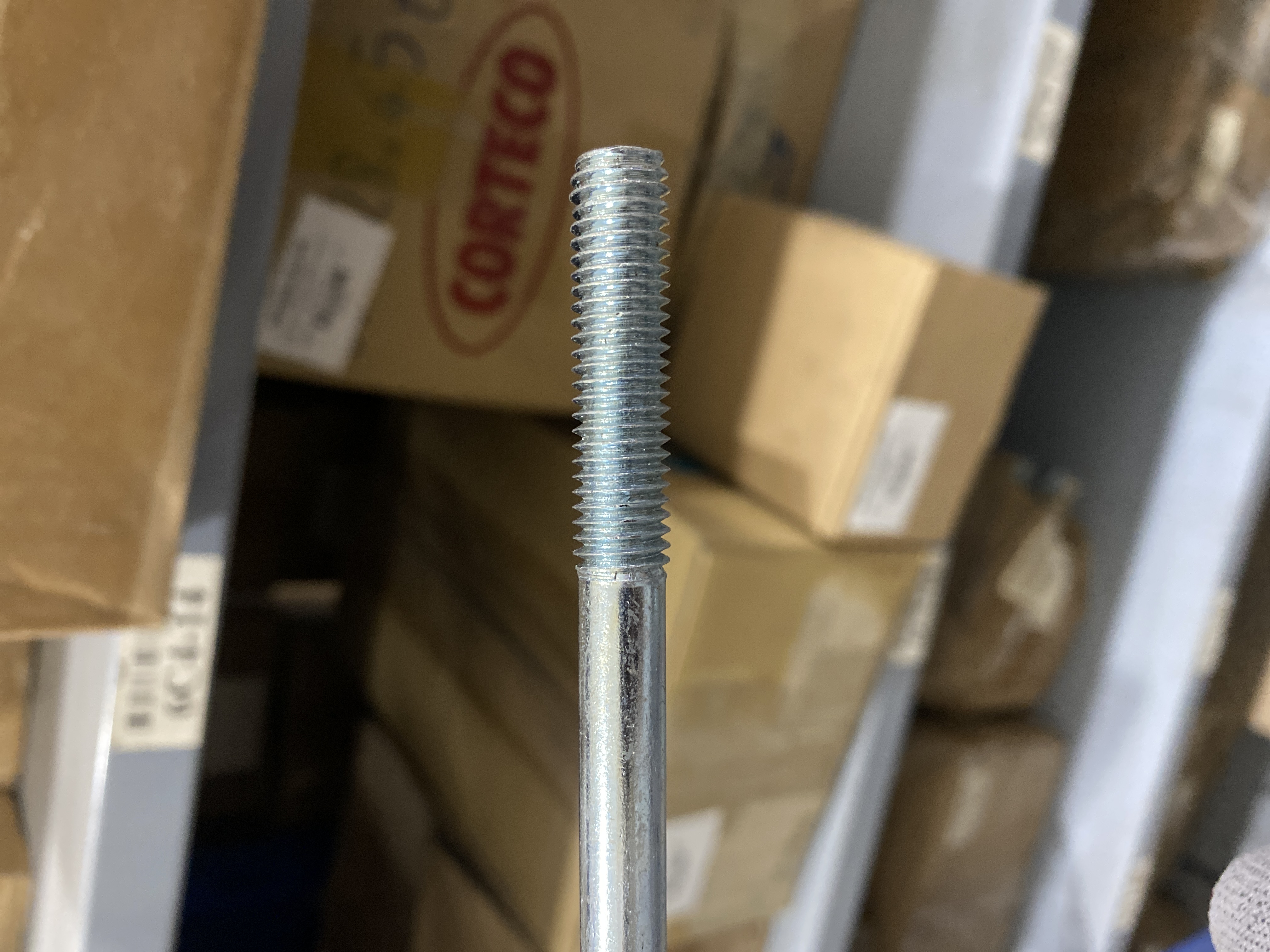

• Hai Chân Ren M10: Thân ren M10 cung cấp lực siết mạnh mẽ, đủ để giữ chắc các đường ống thép hoặc nhựa nặng chứa đầy chất lỏng mà không bị biến dạng ren.
• Thiết Kế Đối Xứng: Đảm bảo khi siết đai ốc, lực ép sẽ được phân bổ đều lên thân ống, tránh hiện tượng ống bị lệch tâm so với giá đỡ.

4. Ưu điểm của vật liệu thép SS400 và công nghệ mạ kẽm

Sự bền bỉ của cùm U DN80 đến từ việc phối hợp giữa mác thép tiêu chuẩn và lớp phủ bảo vệ:

• Thép SS400: Là loại thép carbon thấp có khả năng chịu lực kéo tốt và độ dẻo dai cao, không bị nứt vỡ dưới tác động của sự co giãn nhiệt đường ống.
• Lớp Mạ Kẽm Điện Phân: Tạo ra màng bảo vệ ngăn chặn oxy hóa, giúp sản phẩm duy trì tuổi thọ lâu dài trong môi trường độ ẩm cao của các tầng hầm kỹ thuật hoặc trạm xử lý nước thải.
• Tính Kinh Tế: So với inox 304, thép SS400 mạ kẽm mang lại hiệu quả chi phí vượt trội cho các dự án hạ tầng quy mô lớn.

5. Đánh giá độ bền và hiệu quả giữ ống 90mm

Với size ren M10, cùm U-Bolt này mang lại sự ổn định tuyệt vời cho các hệ thống treo:

Khả năng chịu tải của thân thép M10 cho phép treo các đoạn ống DN80 an toàn trên hệ thống giá đỡ Unistrut hoặc thép hình. Sản phẩm giúp triệt tiêu các chuyển động rung lắc cơ khí khi áp suất dòng chảy thay đổi đột ngột, từ đó bảo vệ các mối nối ống không bị rò rỉ theo thời gian. Lòng chữ U 94mm ôm trọn vòng ống, tạo điểm tựa chắc chắn nhất cho hệ thống treo trần.

6. Các quy cách cùm U-Bolt phổ biến trên thị trường

Tùy vào điều kiện môi trường làm việc, kỹ sư có thể lựa chọn các loại cùm phù hợp:

• Cùm U Inox 304/316: Dành cho môi trường axit, nước biển hoặc các yêu cầu khắt khe về vệ sinh an toàn thực phẩm.
• Cùm U Mạ Kẽm Nhúng Nóng: Có lớp mạ dày hơn, phù hợp cho các công trình ngoài trời chịu mưa nắng trực tiếp.
• Cùm U Lá (Cùm C): Dành cho các ứng dụng tải trọng nhẹ hơn, ốp sát bề mặt vách.

7. Những ưu thế nổi bật và lưu ý khi lắp đặt cùm U DN80

Ưu điểm:

• Lắp đặt đơn giản: Không đòi hỏi kỹ thuật hàn nối, chỉ cần siết tán là hoàn thành.
• Độ tương thích cao: Phù hợp cho cả ống nhựa PVC, PPR và ống thép mạ kẽm phi 90mm.
• Giá thành cạnh tranh: Chỉ 8,664 đ cho một giải pháp cố định chuyên dụng.
• Tiêu chuẩn DIN 3570: Đảm bảo thông số hình học chuẩn hóa quốc tế.

Hạn chế:

• Không bao gồm tán: Quý khách cần trang bị thêm đai ốc M10 phù hợp với mục đích sử dụng (tán thường hoặc tán khóa).
• Vấn đề dung sai: Hàng sản xuất hàng loạt có dung sai nhất định, cần kiểm tra kỹ nếu lắp vào các vị trí yêu cầu độ khít tuyệt đối.

8. Ứng dụng thực tế: Giải pháp cho hệ thống chiller và đường ống dẫn khí

Cùm U DN80 là thành phần cốt lõi trong các sơ đồ thiết kế hạ tầng hiện đại:

• Hệ thống điều hòa trung tâm (Chiller): Cố định các đường ống nước ngưng hoặc ống dẫn môi chất lạnh phi 90mm chạy dọc theo các tòa nhà.
• Thi công ống dẫn dầu khí: Ứng dụng trong việc lắp đặt các đường ống khí nén, đường gas công nghiệp yêu cầu sự chắc chắn tuyệt đối.
• Trạm xử lý nước thải: Treo và giữ các đường ống nhựa dẫn hóa chất nhẹ hoặc nước thải trong các bể lắng.
• PCCC cho nhà cao tầng: Giữ các trục ống chính dẫn nước cứu hỏa DN80 chạy qua các tầng của chung cư và trung tâm thương mại.

9. Đối chiếu Cùm U (U-Bolt) và Cùm Omega (Pipe Clamp) cùng size

Việc chọn đúng loại cùm sẽ ảnh hưởng trực tiếp đến tính cơ động của hệ treo:

10. Quy trình lắp đặt cùm U chuẩn kỹ thuật đảm bảo an toàn

Thực hiện theo các bước sau để đảm bảo cùm U DN80 phát huy tối đa công năng:

• Bước 1: Chuẩn bị giá đỡ: Khoan các lỗ chờ trên thanh Unistrut hoặc thép V với khoảng cách lỗ khớp với hai chân cùm (khoảng 94-100mm).
• Bước 2: Luồn cùm U: Đưa cùm U bao lấy đường ống phi 90mm, hướng hai đầu ren xuyên qua lỗ giá đỡ.
• Bước 3: Lắp long đền và tán: Đưa long đền vào chân cùm, sau đó vặn đai ốc M10 vào bằng tay.
• Bước 4: Siết chặt: Sử dụng cờ lê siết đều hai bên cho đến khi ống được cố định chắc chắn. Tránh siết quá lực gây móp ống đối với ống nhựa PVC.

11. Cách kiểm tra chất lượng cùm U SS400 tại hiện trường

Quý khách có thể tự kiểm tra nhanh sản phẩm qua các dấu hiệu trực quan:

• Bề mặt lớp mạ: Lớp kẽm phải đều màu, không có vết rỉ sét vàng hoặc bong tróc mảng lớn ngay khi mới mở kiện.

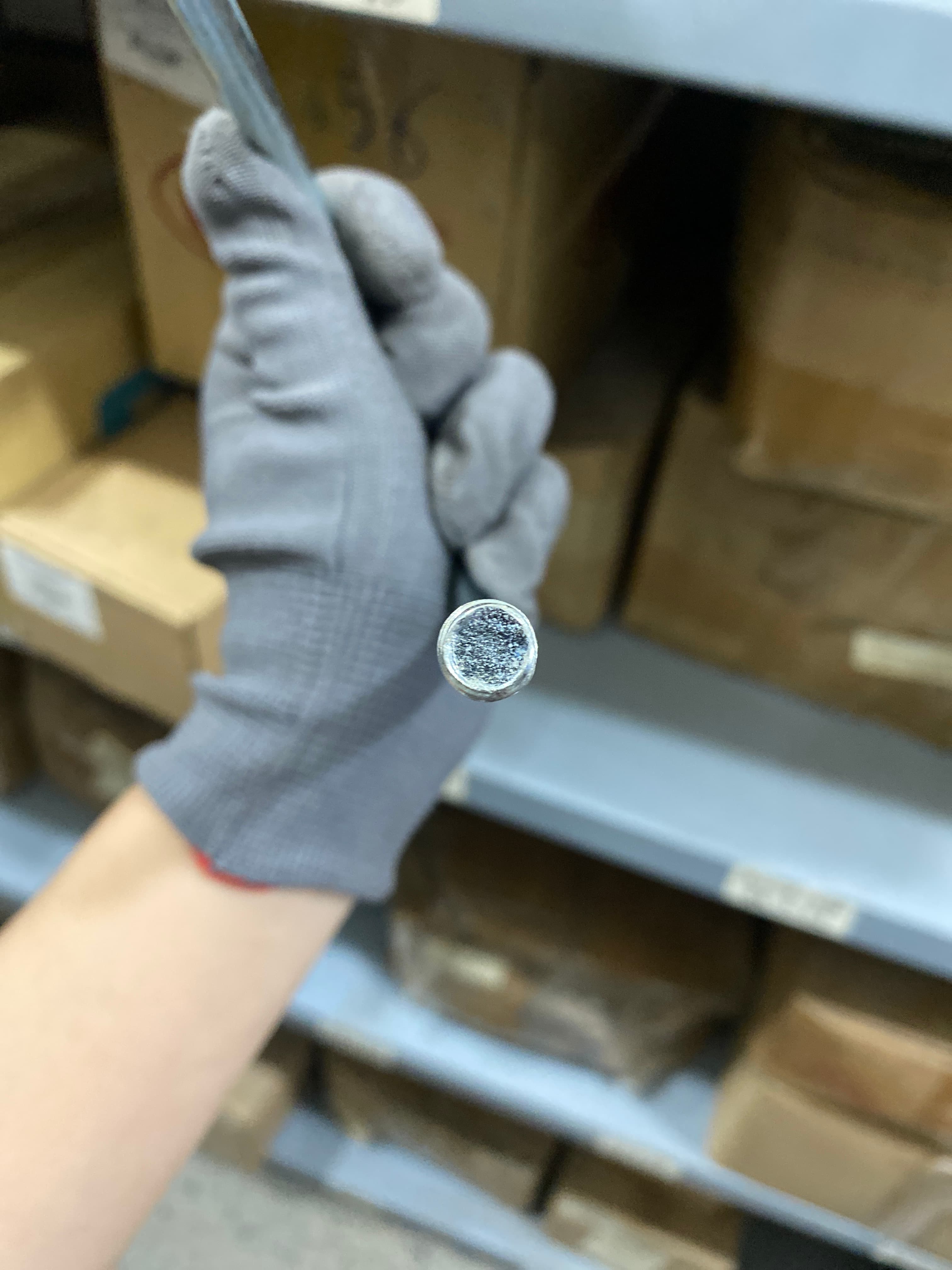

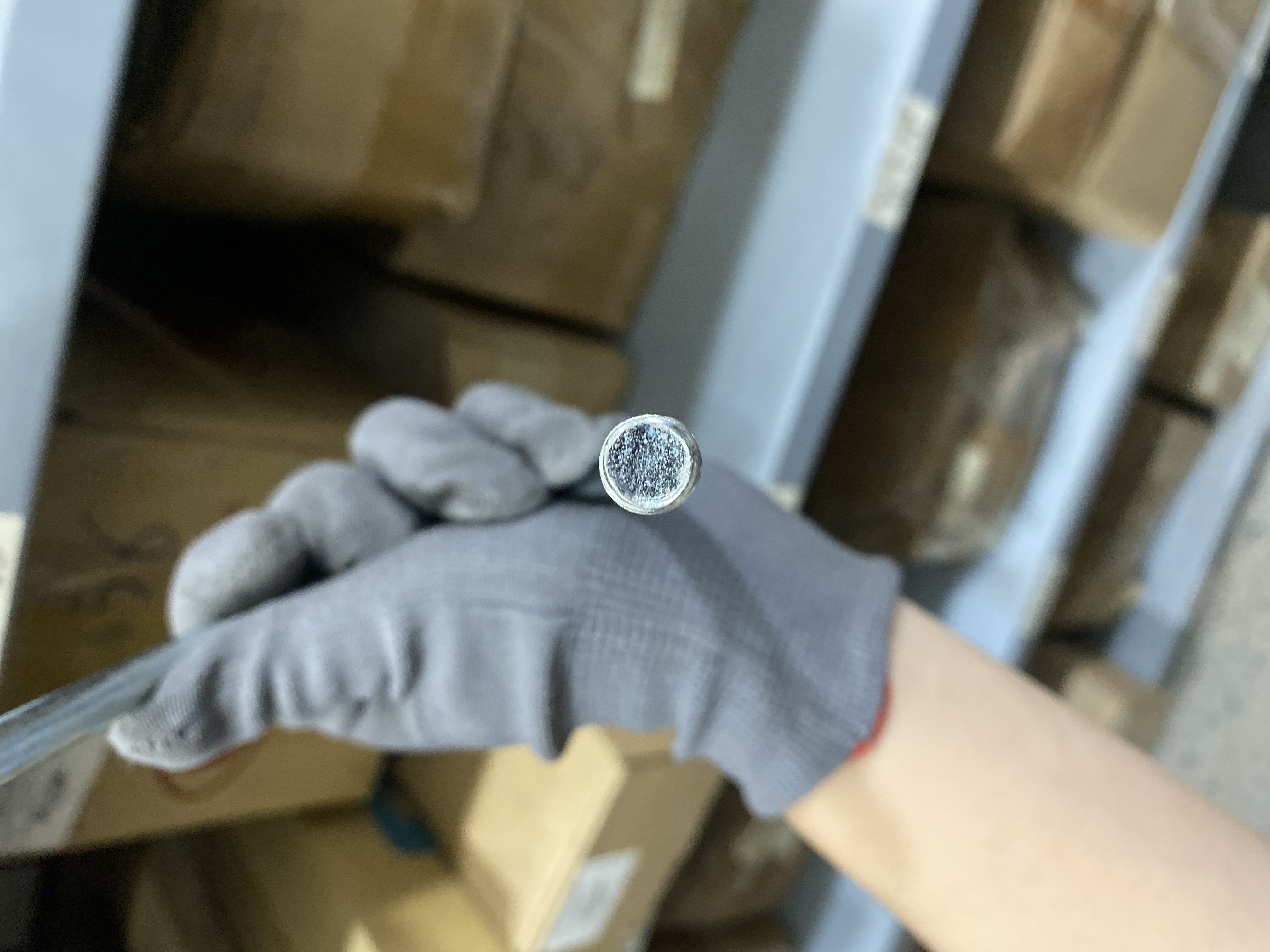

• Chất lượng ren: Phần ren M10 sắc nét, không bị dập, tán vặn vào nhẹ nhàng và không có bavia thừa.
• Độ hoàn thiện hình khối: Phần uốn cong phải đều, không có vết nứt hoặc vết gãy sâu làm ảnh hưởng đến cấu trúc thép SS400.

12. Thông tin báo giá Cùm U DN80 M10 & Địa chỉ cung ứng

a. Giá bán lẻ tham khảo: 8,664 đ / Cái

Mecsu Pro cam kết cung cấp sản phẩm với giá thành cạnh tranh, hỗ trợ chiết khấu linh hoạt cho các đơn vị thầu thi công lắp máy hoặc PCCC khi đặt hàng số lượng lớn theo kiện.

b. Tại sao chọn Mecsu Pro?

• Nguồn hàng dồi dào: Luôn sẵn kho các size từ DN15 đến DN500 cho mọi nhu cầu dự án.
• Gia công linh hoạt: Nếu yêu cầu kích thước đúng chuẩn 100%, chúng tôi nhận báo giá gia công theo bản vẽ kỹ thuật riêng.
• Hỗ trợ chứng từ: Cung cấp đầy đủ hóa đơn và giấy tờ chất lượng cho các công trình yêu cầu kiểm soát vật tư khắt khe.

MUA THÊM CÁC QUY CÁCH CÙM U THÉP MẠ KẼM KHÁC TẠI MECSU

13. Giải đáp các thắc mắc (FAQ) về cùm U cho ống phi 90

13.1. Tại sao đường kính trong của cùm là 94mm trong khi ống chỉ 90mm?

Đây là thiết kế tiêu chuẩn để đảm bảo việc lắp đặt diễn ra trơn tru. Khoảng hở 4mm cho phép bạn luồn cùm qua ống mà không bị kẹt, đồng thời dự phòng không gian cho các lớp sơn chống rỉ hoặc sai số nhỏ của ống thép thực tế.

13.2. Cùm U thép mạ kẽm này có thể dùng cho ống Inox 90mm không?

Có thể dùng về mặt cơ lý. Tuy nhiên, trong môi trường ẩm ướt, việc tiếp xúc trực tiếp giữa thép mạ kẽm và inox có thể gây ra hiện tượng ăn mòn điện hóa. Nếu dùng cho ống inox lâu dài, quý khách nên chọn Cùm U Inox 304 để đảm bảo độ bền đồng bộ.

13.3. Tôi có thể dùng loại cùm này để treo ống theo phương thẳng đứng không?

Hoàn toàn được. Khi lắp đặt thẳng đứng, cùm U đóng vai trò là "chân gác", giúp giữ ống không bị trượt dọc trục. Bạn nên siết đai ốc chặt hơn so với phương nằm ngang để tạo đủ lực ma sát kẹp ống.

13.4. Dung sai lớn của hàng thực tế ảnh hưởng như thế nào đến công trình?

Đối với các hệ thống treo ống thông thường trong xây dựng, dung sai 1-2mm của cùm U không gây ảnh hưởng lớn. Tuy nhiên, với các máy móc chính xác hoặc ống dẫn yêu cầu độ kín khít khi kẹp, quý khách nên cung cấp bản vẽ để chúng tôi gia công chính xác nhất.

14. Dịch vụ hỗ trợ tư vấn từ đội ngũ chuyên gia Mecsu Pro

Quý khách cần tư vấn bảng quy đổi size ống hoặc giải pháp kẹp giữ cho hệ thống xử lý nước? Đội ngũ Mecsu Pro luôn sẵn sàng hỗ trợ:

Địa chỉ kho: B28/I - B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline: 1800 8137

Email liên hệ: sales@mecsu.vn

Website chính thức: mecsu.vn

15. Lời khuyên chuyên gia: Lưu ý về dung sai thực tế và gia công

a. Kiểm tra khoảng cách tâm lỗ xà gồ

Do hàng thực tế có dung sai lớn, trước khi khoan lỗ trên thanh xà gồ thép, bạn nên đo trực tiếp khoảng cách giữa hai chân của cùm U. Việc khoan lỗ rộng hơn thân ren M10 khoảng 2mm sẽ giúp quá trình luồn cùm vào giá đỡ trở nên thuận tiện và nhanh chóng hơn.

b. Đừng bỏ qua long đền phẳng

“Khi siết cùm U vào các bề mặt thép mỏng, hãy luôn sử dụng long đền phẳng đi kèm đai ốc M10. Nó giúp tăng diện tích chịu lực và ngăn chặn tình trạng đai ốc làm biến dạng giá đỡ, đảm bảo mối liên kết bền vững nhất cho hệ treo ống 90mm của bạn.”
— Kinh nghiệm từ bộ phận kỹ thuật hiện trường Mecsu Pro.
