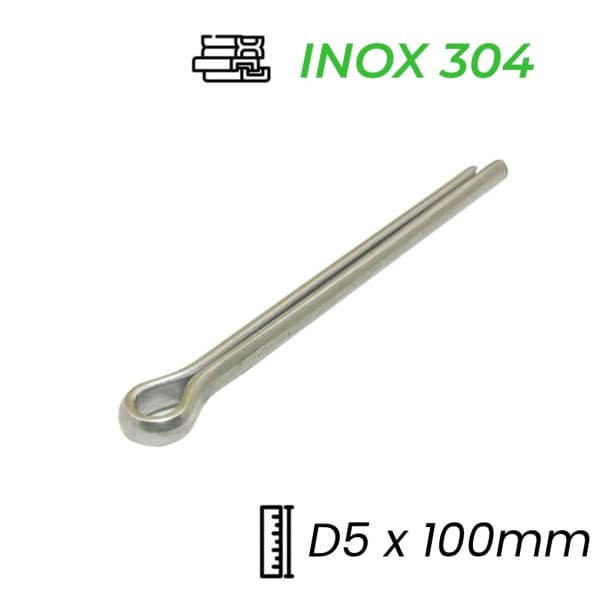

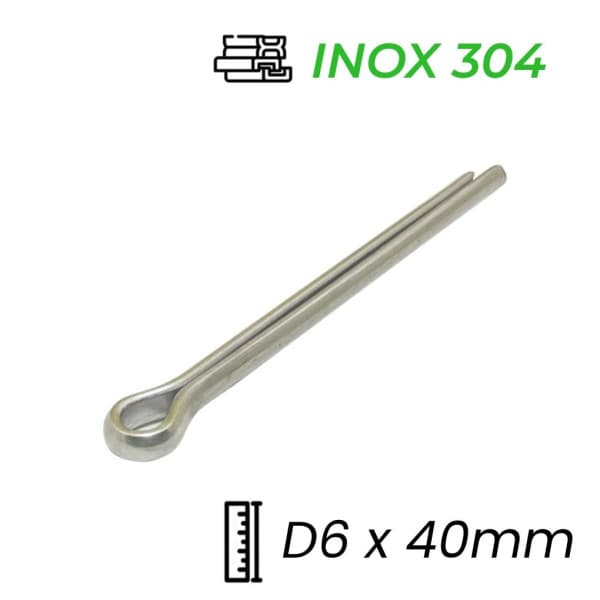

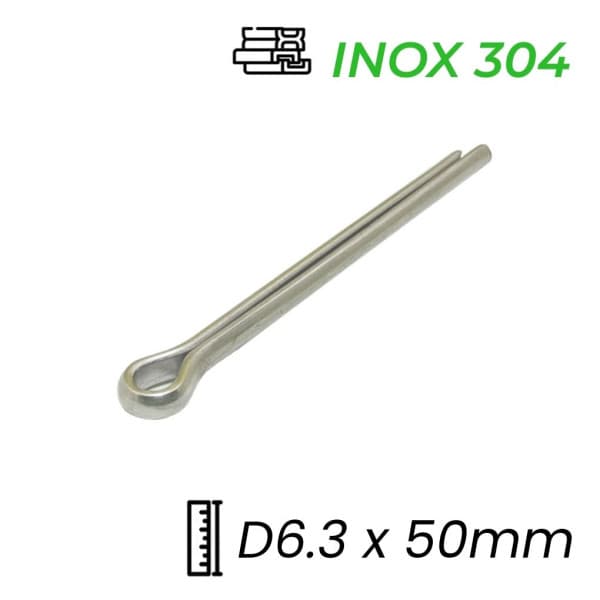

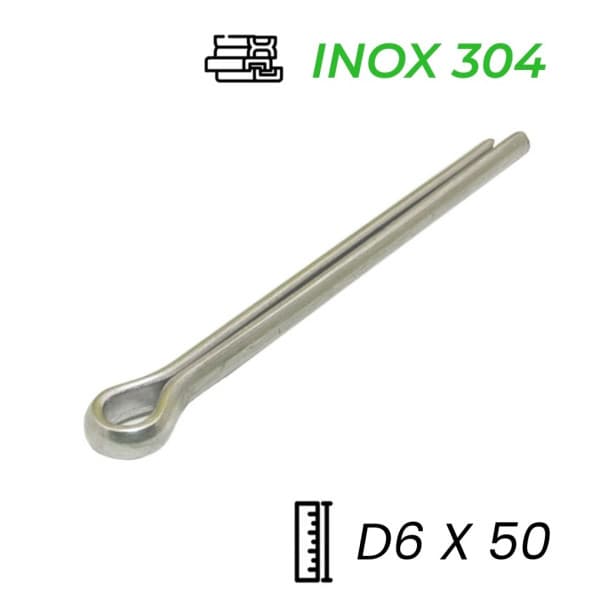

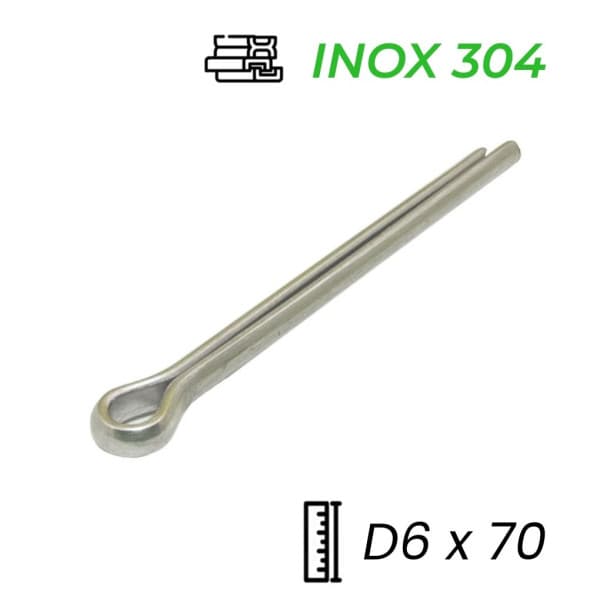

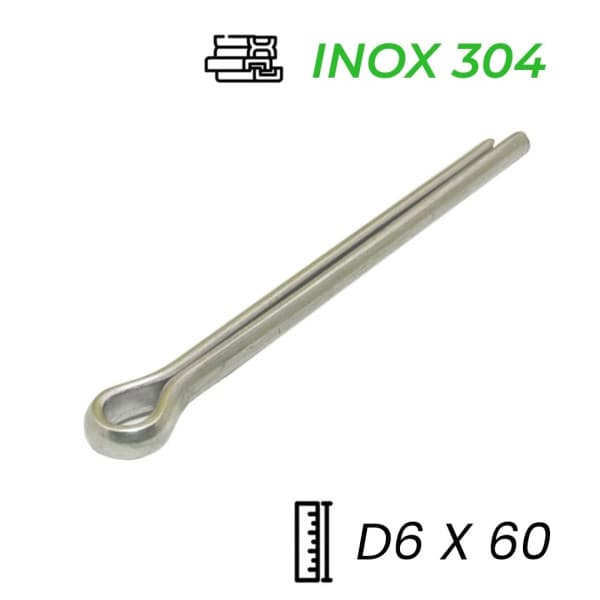

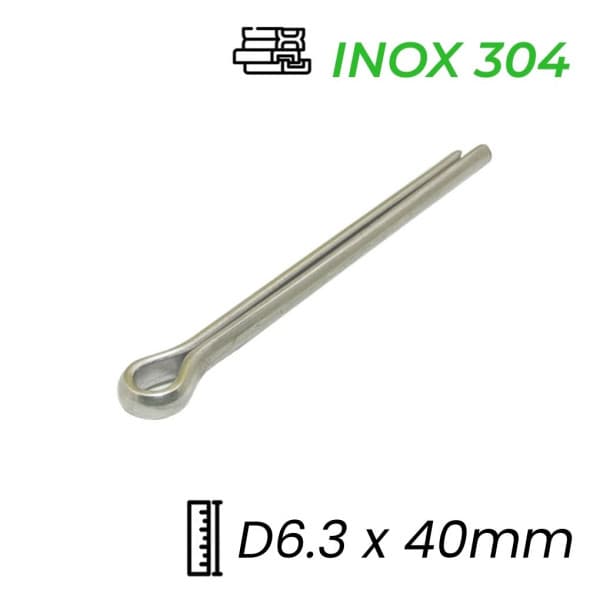

Chốt Chẻ Inox là chi tiết cơ khí dùng để hãm và giữ các liên kết có lỗ xuyên, thường kết hợp với chốt, bulong hoặc đai ốc có cơ cấu phù hợp để hạn chế chi tiết bị tuột khỏi vị trí lắp. Sản phẩm có dạng thân kim loại gập đôi với phần đầu vòng và hai nhánh chẻ, cho phép luồn qua lỗ rồi bẻ hai nhánh để tạo cơ cấu giữ cơ học.
Chốt Chẻ Inox trên Mecsu chủ yếu sử dụng inox 304 và được cung cấp theo nhiều đường kính danh nghĩa và chiều dài khác nhau. Khi lựa chọn, cần kiểm tra đường kính lỗ, chiều dài chốt, vật liệu, tiêu chuẩn và không gian cần thiết để bẻ hai nhánh sau khi lắp. Với sản phẩm được xác định theo tiêu chuẩn hoặc yêu cầu thay thế chính xác, nên đối chiếu đúng mã trước khi mua.
1. Chốt Chẻ Inox là gì?
Chốt Chẻ Inox, tiếng Anh thường gọi là Split Pin hoặc Cotter Pin, là chi tiết hãm có cấu tạo gồm một thân chốt được gập thành hai nhánh, nối với nhau tại phần đầu vòng. Sau khi đưa qua lỗ của chi tiết cần hãm, hai nhánh được bẻ lệch để giữ chốt tại vị trí lắp.
Chốt chẻ không có chức năng thay thế cho bulong, đai ốc hoặc chốt định vị. Vai trò chính của nó là tạo liên kết hãm cơ học cho cụm đã được lắp sẵn. Các sản phẩm Chốt Chẻ Inox trên Mecsu được thể hiện là inox 304, sử dụng quy cách GB 91 và có nhiều lựa chọn kích thước.
3. Cách chọn Chốt Chẻ Inox đúng
3.1. Xác định nhu cầu và điều kiện sử dụng
Trước tiên cần xác định chốt chẻ được dùng để hãm chi tiết nào và lỗ lắp nằm trên bộ phận nào. Chốt chẻ thường được sử dụng tại các vị trí cần giữ một chi tiết sau khi lắp xuyên qua lỗ, chẳng hạn đầu chốt hoặc liên kết có lỗ hãm. Điều quan trọng là phải xác định chốt có thực sự là phương án hãm phù hợp với kết cấu hiện tại hay không, thay vì lựa chọn chỉ vì kích thước gần giống.
Tiếp theo cần xem xét môi trường làm việc. Với môi trường ẩm hoặc có nguy cơ ăn mòn tuy nhiên, không nên mặc định inox 304 phù hợp cho mọi môi trường hóa chất hoặc điều kiện ăn mòn đặc biệt nếu chưa có yêu cầu vật liệu cụ thể từ thiết kế.
3.2. Chọn theo kích thước và thông số kỹ thuật
Đường kính danh nghĩa và chiều dài là hai thông số quan trọng nhất khi chọn chốt chẻ. Đường kính danh nghĩa cần phù hợp với lỗ mà chốt đi qua, còn chiều dài phải đủ để chốt xuyên qua cụm lắp và vẫn còn phần nhánh cần thiết để bẻ giữ.
Cần lưu ý rằng đường kính ghi trên mã sản phẩm không nhất thiết bằng đường kính đo thực tế của thân chốt. Ví dụ, Mecsu ghi model D3.2x20 mm có “Size” 2.9 mm và “Dùng Cho Lỗ” 3.2 mm; model D2x40 mm có “Size” 1.8 mm và dùng cho lỗ 2 mm. Vì vậy, khi lựa chọn phải đọc đúng thông tin của model thay vì chỉ nhìn vào kích thước danh nghĩa.
Thông số | Ý nghĩa khi lựa chọn |
Đường kính danh nghĩa | Xác định kích thước lỗ phù hợp với chốt. |
Chiều dài | Quyết định khả năng xuyên qua cụm lắp và phần nhánh để bẻ giữ. |
Kích thước thân thực tế | Cần đối chiếu theo thông số của đúng model. |
Chiều dài đầu | Liên quan đến phần đầu vòng và hình học của chốt theo từng quy cách. |
3.3. Chọn theo vật liệu, tiêu chuẩn và quy cách
Chốt Chẻ Inox trên Mecsu được thể hiện bằng inox 304 và tiêu chuẩn GB 91. Tiêu chuẩn GB/T 91 là tiêu chuẩn dành cho “Split pins”, tức chốt chẻ. Trong hệ tiêu chuẩn khác, DIN 94 là tiêu chuẩn cũ của Đức cho chốt chẻ và đã được thay thế bởi DIN EN ISO 1234; vì vậy khi bản vẽ hoặc thiết kế chỉ rõ tiêu chuẩn, cần mua đúng quy cách được yêu cầu thay vì tự xem các tiêu chuẩn là hoàn toàn tương đương.
Về vật liệu, inox 304 là vật liệu được xác nhận trên các model Chốt Chẻ Inox của Mecsu. Không nên tự suy rộng khả năng chịu lực hoặc khả năng chống ăn mòn của một model cho toàn bộ dòng nếu catalogue không xác nhận.
3.4. Chọn theo thiết kế và khả năng làm việc
Chốt chẻ phải phù hợp với hình dạng và kết cấu của vị trí hãm. Không gian xung quanh lỗ phải đủ để hai nhánh chốt được bẻ và giữ ổn định sau khi lắp. Nếu vị trí lắp bị che kín hoặc không cho phép thao tác với hai nhánh, cần xem lại phương án hãm thay vì cố sử dụng chốt chẻ.
Không nên đánh giá khả năng chịu tải của chốt chỉ dựa trên đường kính danh nghĩa. Chốt chẻ chủ yếu thực hiện chức năng hãm cơ học; lực tác động lên nó còn phụ thuộc vào kết cấu mà chốt đang giữ và điều kiện làm việc của toàn bộ cụm.
Lỗi phổ biến là chọn chốt chỉ theo đường kính mà không kiểm tra chiều dài. Chốt quá ngắn có thể không đủ phần nhánh để bẻ giữ, trong khi chốt quá dài có thể gây vướng vào các bộ phận xung quanh.
Ngoài ra, cần tránh nhầm kích thước danh nghĩa với kích thước thực của thân chốt, bỏ qua đường kính lỗ, chọn sai vật liệu hoặc không chừa đủ không gian để bẻ nhánh. Khi tháo lắp lại, cần kiểm tra tình trạng chốt và thay mới nếu chốt đã bị biến dạng hoặc không còn bảo đảm khả năng giữ.
6. Chốt Chẻ Inox có thể sử dụng lại sau khi tháo không?
Không nên mặc định tái sử dụng chốt chẻ sau khi đã bẻ nhánh để tháo ra. Việc bẻ làm thay đổi trạng thái của hai nhánh, vì vậy khi tháo lắp lại cần kiểm tra tình trạng chốt và ưu tiên dùng chốt mới khi yêu cầu độ tin cậy của liên kết cao. Nếu tài liệu kỹ thuật của cụm lắp quy định phải thay chốt sau mỗi lần tháo, cần tuân thủ đúng yêu cầu đó.
