Chốt Bi (Chốt Chẻ) là nhóm chi tiết cơ khí dùng để giữ và hãm các bộ phận sau khi lắp ráp. Chốt chẻ có dạng thân gập đôi với hai nhánh, được đưa qua lỗ của chi tiết rồi bẻ nhánh để tạo cơ cấu giữ. Chốt R có cấu tạo khác và sử dụng theo cơ chế giữ riêng.
Khi lựa chọn, cần xác định đúng loại chốt, đường kính lỗ, chiều dài, vật liệu và tiêu chuẩn. Không nên chọn chỉ dựa vào tên gọi hoặc kích thước tương đối.

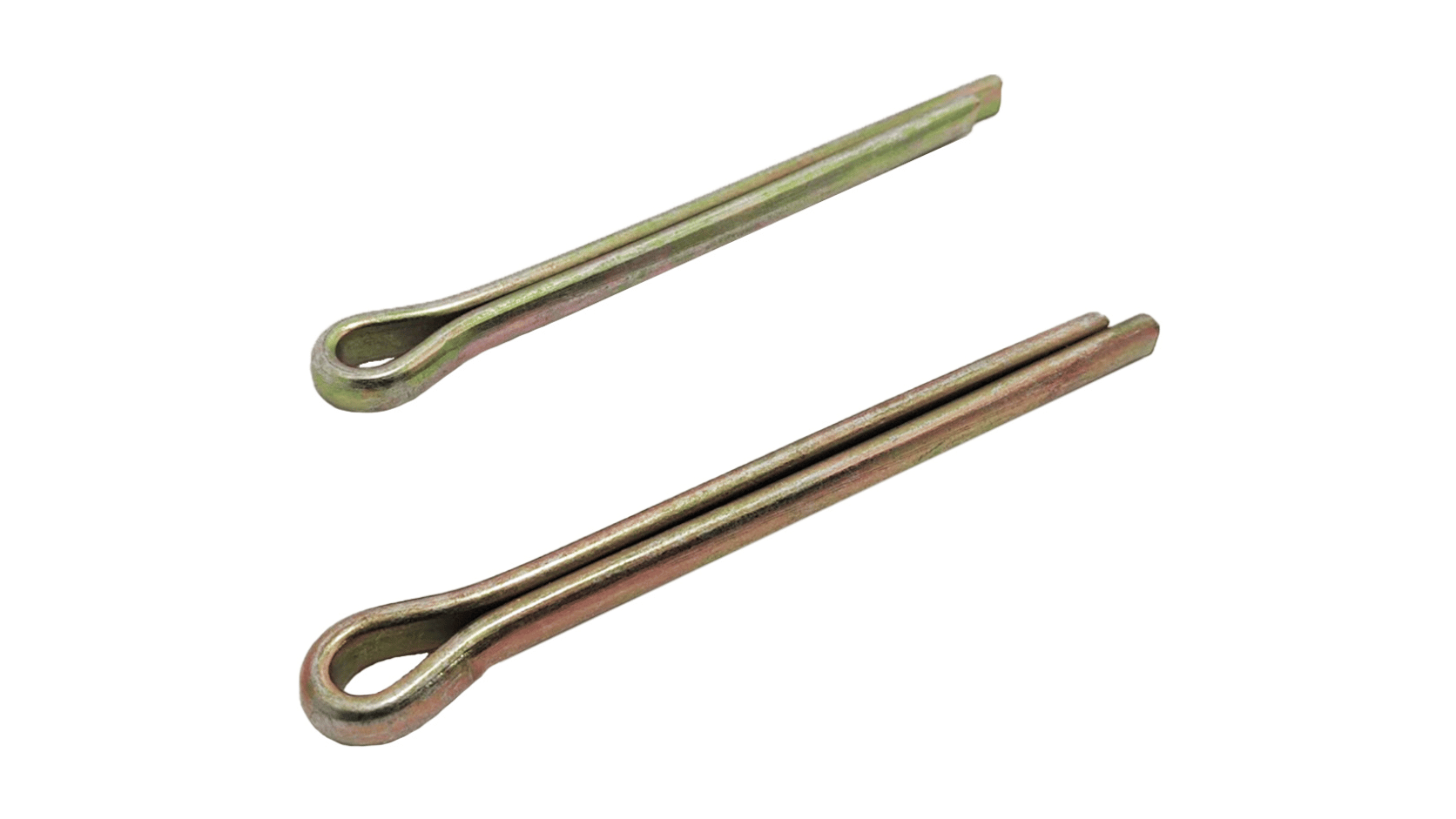

1. Chốt Bi (Chốt Chẻ) là gì?
Chốt Chẻ (Split Pin/Cotter Pin) là một linh kiện lắp ghép chi tiết kim loại có thân được gập thành hai nhánh và nối tại phần đầu vòng. Sau khi luồn qua lỗ của chi tiết cần hãm, hai nhánh được bẻ ra để giữ chốt tại vị trí.
Chốt Chẻ thường được dùng để hãm các liên kết có lỗ xuyên. Chốt R cũng thuộc nhóm này nhưng có cấu tạo và phương thức giữ khác, vì vậy không nên xem hai loại là sản phẩm thay thế trực tiếp.

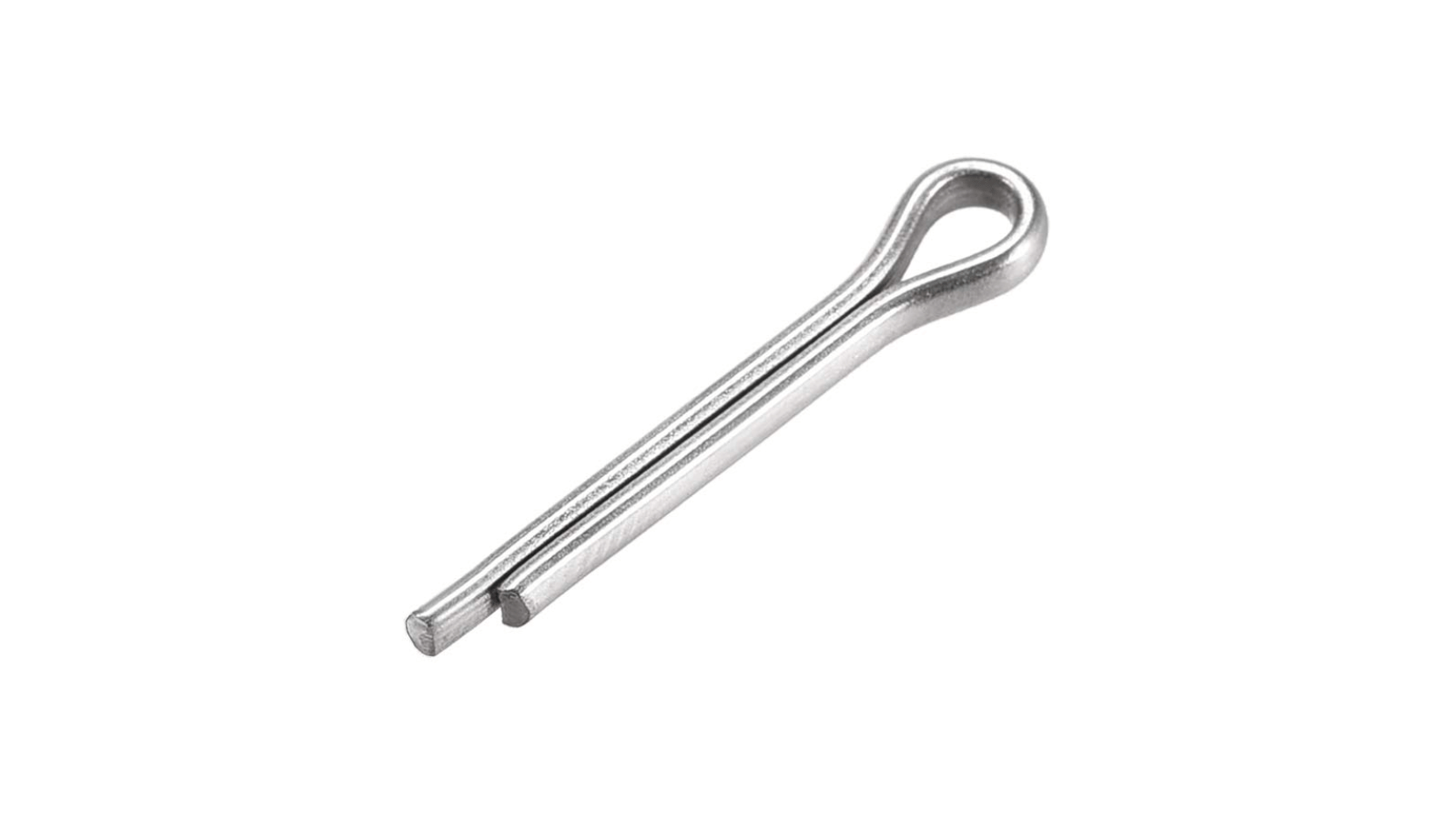

2. Các loại Chốt Bi (Chốt Chẻ) phổ biến

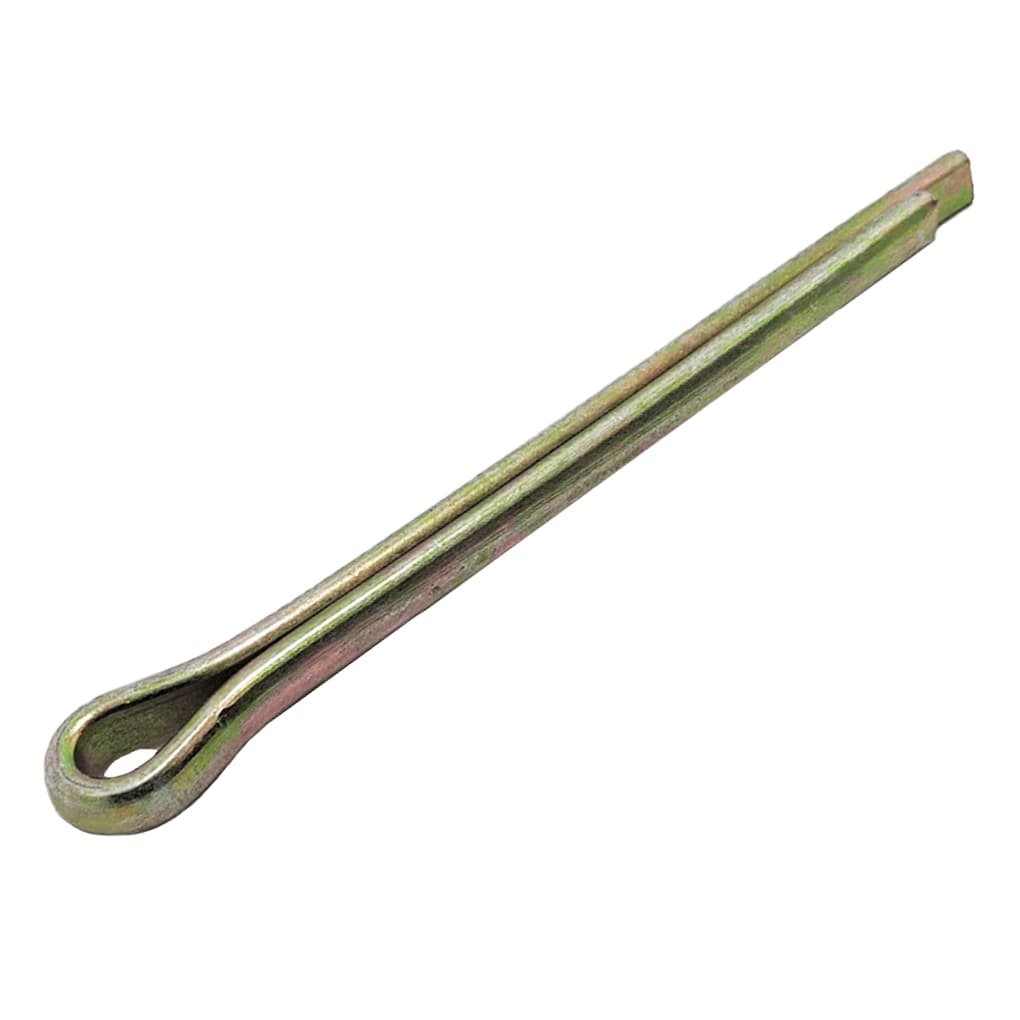

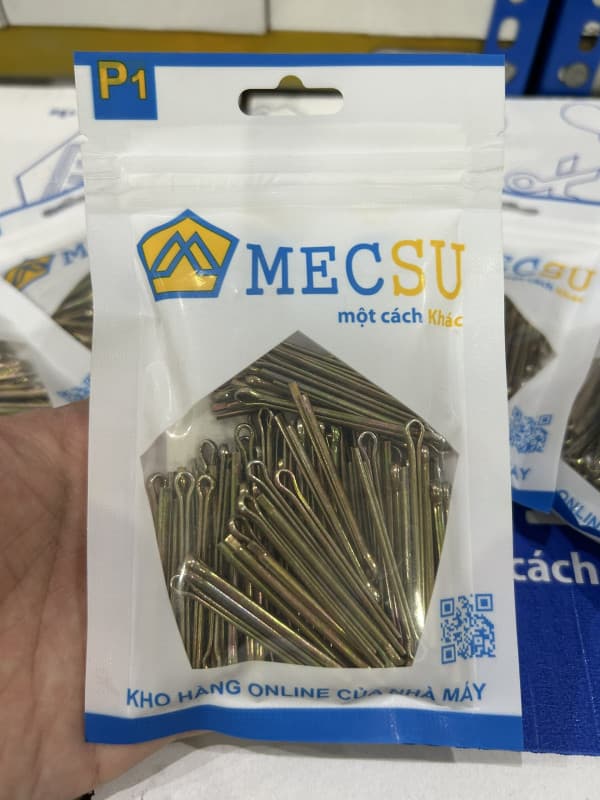

2.1. Chốt Chẻ Thép
Chốt Chẻ Thép có thân bằng thép và được sử dụng cho các vị trí cần hãm cơ khí theo quy cách phù hợp. Tùy sản phẩm, bề mặt có thể được xử lý để đáp ứng yêu cầu sử dụng.

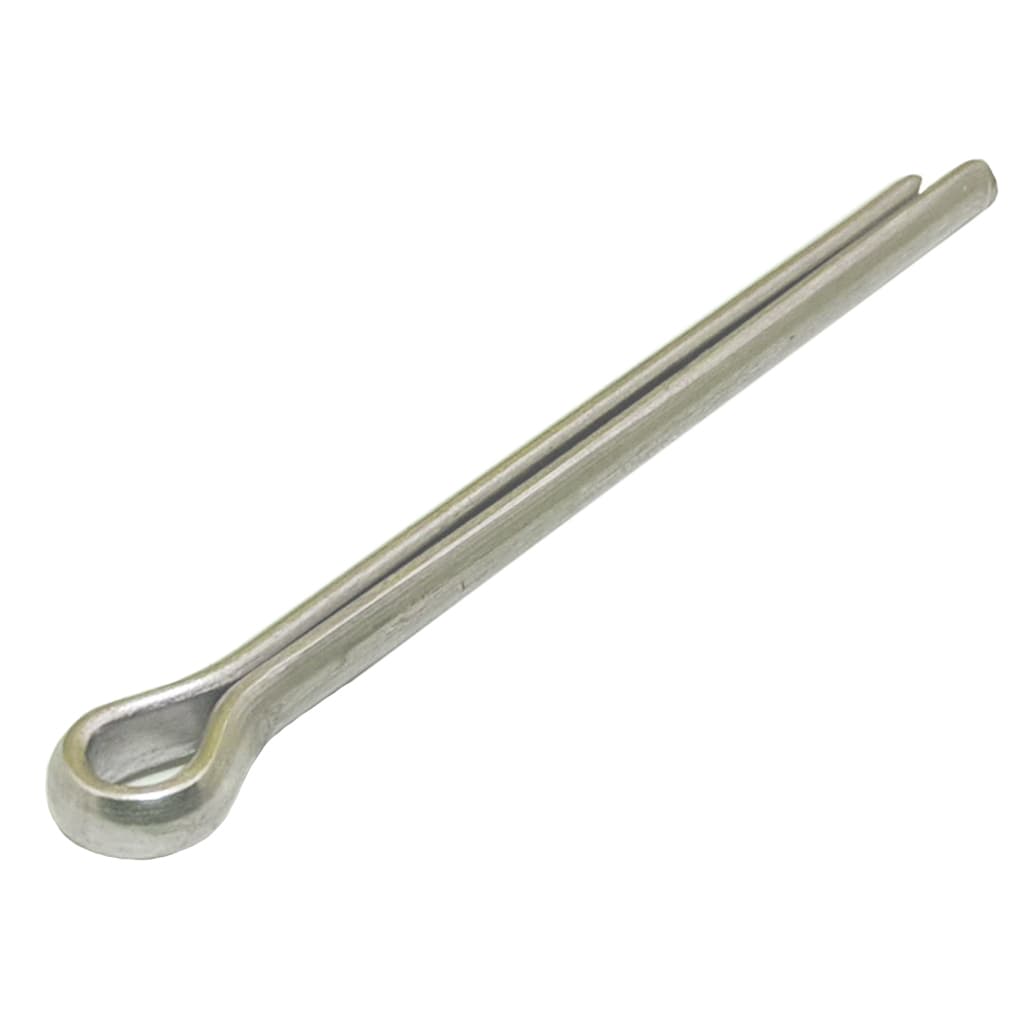

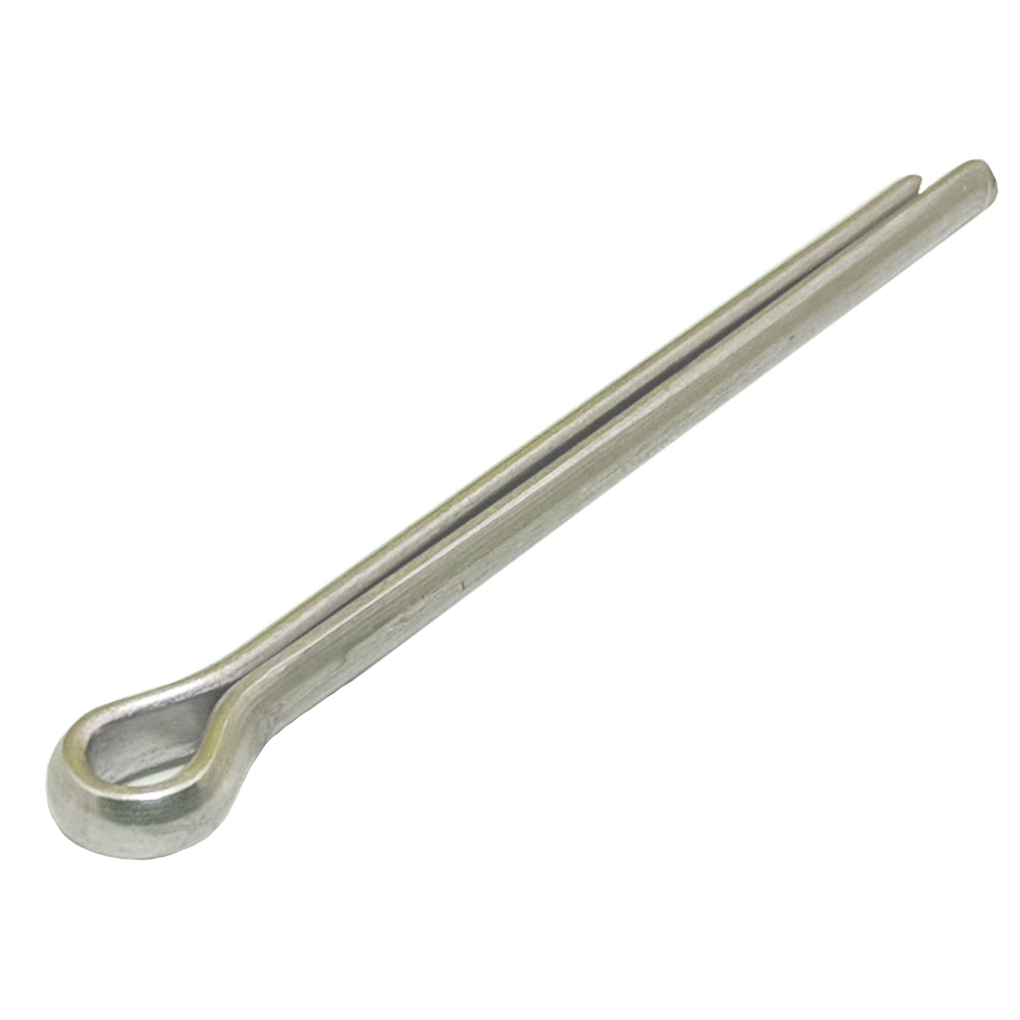

2.2. Chốt Chẻ Inox
Chốt Chẻ Inox được lựa chọn khi cần vật liệu thép không gỉ. Inox 304 là một loại vật liệu phổ biến trong nhóm này. Việc lựa chọn cần dựa trên môi trường và yêu cầu thực tế của vị trí lắp.

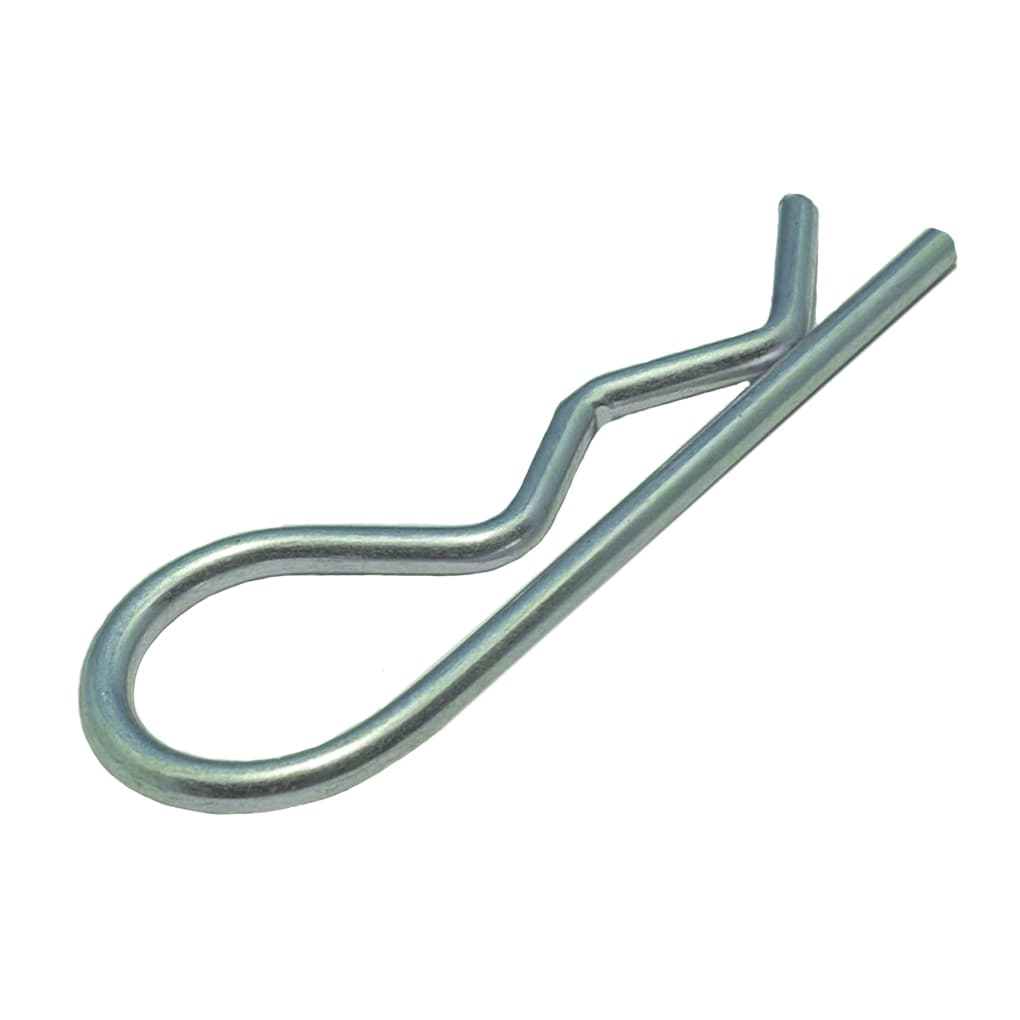

2.3. Chốt R
Chốt R có dạng thân chốt kết hợp với vòng giữ đàn hồi. Khi lắp, vòng giữ tạo cơ cấu hãm tại vị trí cần cố định. Chốt R phù hợp với những kết cấu được thiết kế cho dạng chốt này.

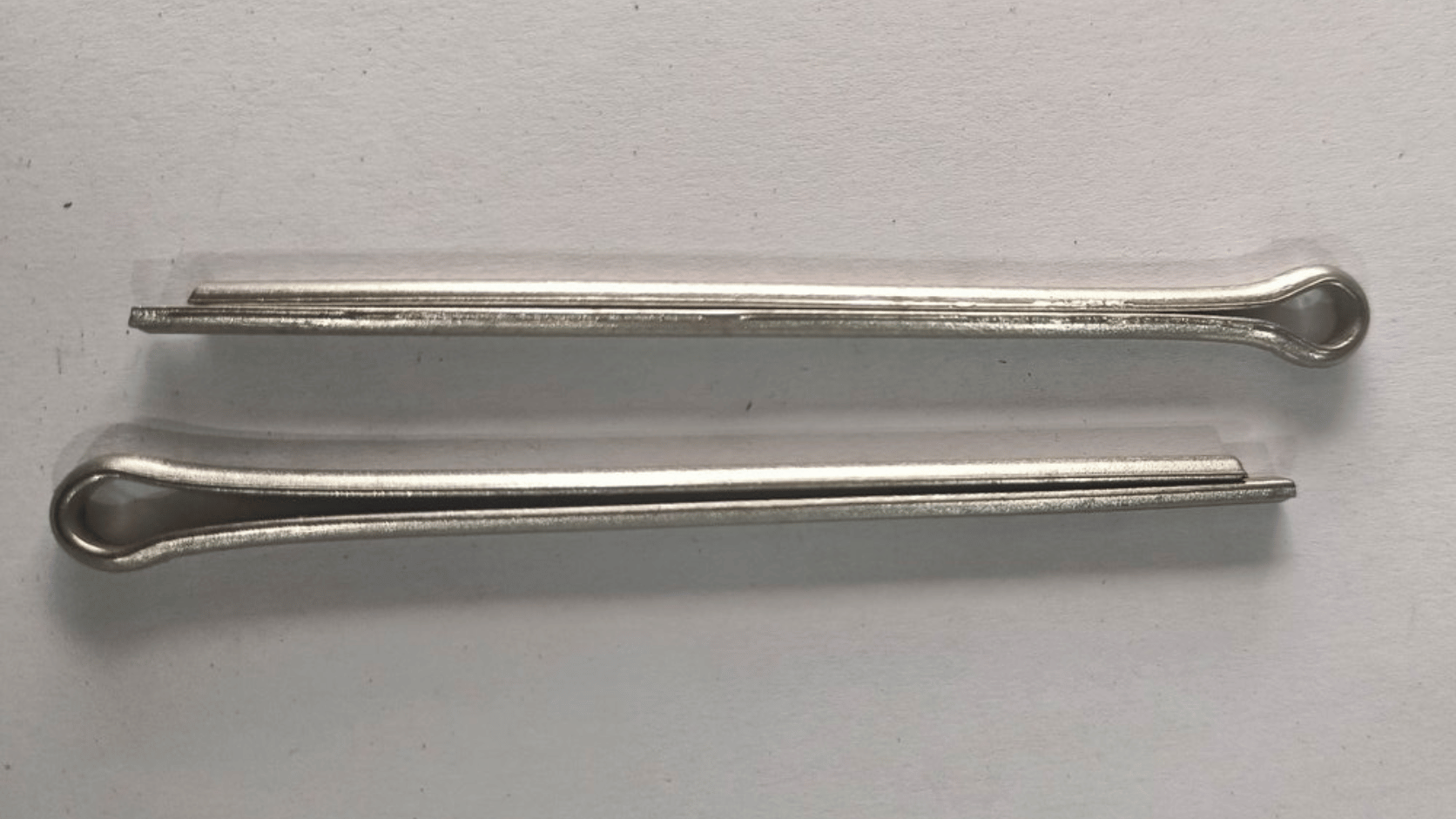

3. Cách chọn Chốt Bi (Chốt Chẻ) đúng
3.1. Xác định loại chốt và vị trí sử dụng
Trước tiên cần xác định vị trí cần hãm sử dụng Chốt Chẻ hay Chốt R. Với Chốt Chẻ, vị trí lắp phải có lỗ để đưa chốt qua và đủ không gian để bẻ hai nhánh. Với Chốt R, cần kiểm tra cấu tạo của vị trí lắp phù hợp với vòng giữ.
3.2. Chọn theo kích thước
Đối với Chốt Chẻ, cần kiểm tra đường kính lỗ và chiều dài chốt. Đường kính phải phù hợp với lỗ lắp, còn chiều dài phải đủ để xuyên qua cụm liên kết và tạo phần chốt cần thiết để hãm.
Không nên chỉ nhìn vào đường kính danh nghĩa. Cần đối chiếu kích thước lỗ, chiều dài và các thông số liên quan của đúng sản phẩm.
Thông số | Ý nghĩa khi lựa chọn |
Loại chốt | Quyết định cách lắp và cơ cấu giữ. |
Đường kính | Phải phù hợp với lỗ lắp. |
Chiều dài | Phải phù hợp với chiều dày cụm liên kết. |
Vật liệu | Phù hợp với môi trường sử dụng. |
Tiêu chuẩn | Phù hợp với bản vẽ hoặc yêu cầu kỹ thuật. |
3.3. Chọn theo vật liệu, tiêu chuẩn và quy cách
Vật liệu cần được lựa chọn theo môi trường và yêu cầu của liên kết. Chốt Chẻ có thể sử dụng thép hoặc inox tùy sản phẩm.
Tiêu chuẩn cũng cần được kiểm tra khi thay thế. Không nên xem các chốt có cùng đường kính nhưng khác tiêu chuẩn là hoàn toàn tương đương.
3.4. Chọn theo thiết kế và khả năng làm việc
Chốt Chẻ phải phù hợp với cấu tạo của vị trí hãm. Sau khi lắp, hai nhánh cần có đủ không gian để bẻ và không cản trở các chi tiết chuyển động xung quanh.
Không nên đánh giá khả năng làm việc của chốt chỉ dựa trên đường kính. Lực tác động lên chốt còn phụ thuộc vào cấu tạo và điều kiện làm việc của toàn bộ liên kết.
3.5. Kiểm tra tương thích và đúng mã trước khi mua
Trước khi mua, cần đối chiếu đường kính lỗ, chiều dài, vật liệu và tiêu chuẩn. Khi thay thế sản phẩm cũ, nên kiểm tra đầy đủ thông số thay vì chỉ chọn chốt có đường kính tương tự.
Đặc biệt cần phân biệt Chốt Chẻ với Chốt R vì hai loại có cấu tạo và cơ chế giữ khác nhau.
3.6. Khi nào cần catalogue/datasheet và những lỗi cần tránh?
Nên kiểm tra catalogue hoặc bản vẽ kỹ thuật khi cần thay thế một mã cụ thể, khi bản vẽ yêu cầu tiêu chuẩn riêng hoặc khi kích thước lắp chưa rõ.
Các lỗi thường gặp gồm chọn sai đường kính lỗ, chọn chiều dài không phù hợp, nhầm Chốt R với Chốt Chẻ, nhầm tiêu chuẩn hoặc chọn vật liệu không phù hợp với môi trường.
Xác định loại chốt → kiểm tra đường kính lỗ → chọn chiều dài → kiểm tra vật liệu và tiêu chuẩn → kiểm tra không gian lắp → xác nhận đúng mã.

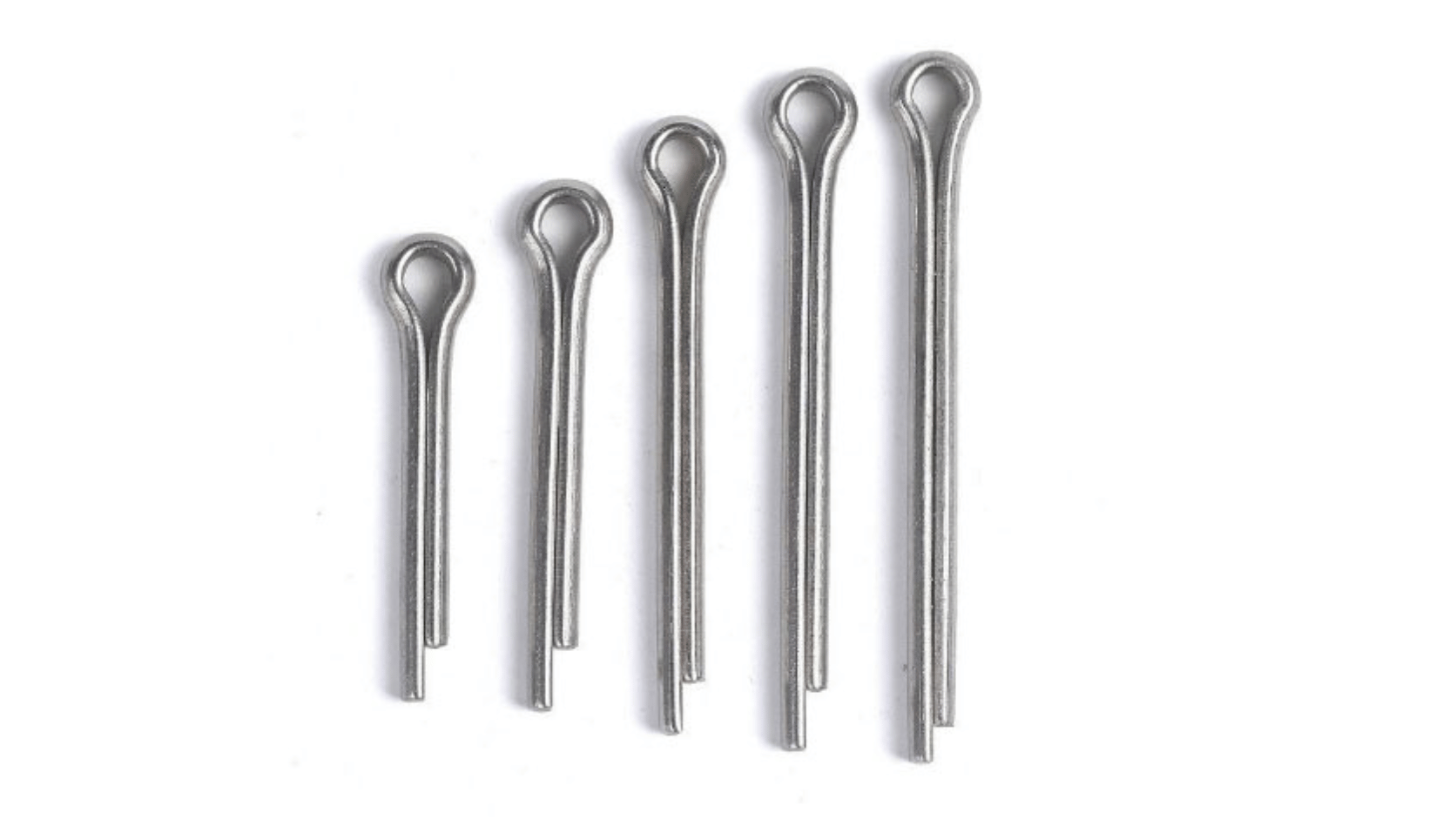

4. Hướng dẫn sử dụng & lắp đặt Chốt Bi (Chốt Chẻ)
4.1. Kiểm tra trước khi lắp & sử dụng
Kiểm tra đúng loại, kích thước, vật liệu và tình trạng chốt. Kiểm tra lỗ lắp phù hợp với chốt.
4.2. Chuẩn bị
Làm sạch lỗ và bảo đảm đủ không gian để thao tác sau khi đưa chốt qua lỗ.
4.3. Lắp đặt & sử dụng
Đưa Chốt Chẻ qua lỗ của chi tiết cần hãm, sau đó bẻ hai nhánh theo hướng phù hợp để giữ chốt tại vị trí.
4.4. Kiểm tra sau khi lắp
Kiểm tra chốt nằm đúng vị trí, hai nhánh được bẻ và không cản trở các bộ phận xung quanh.

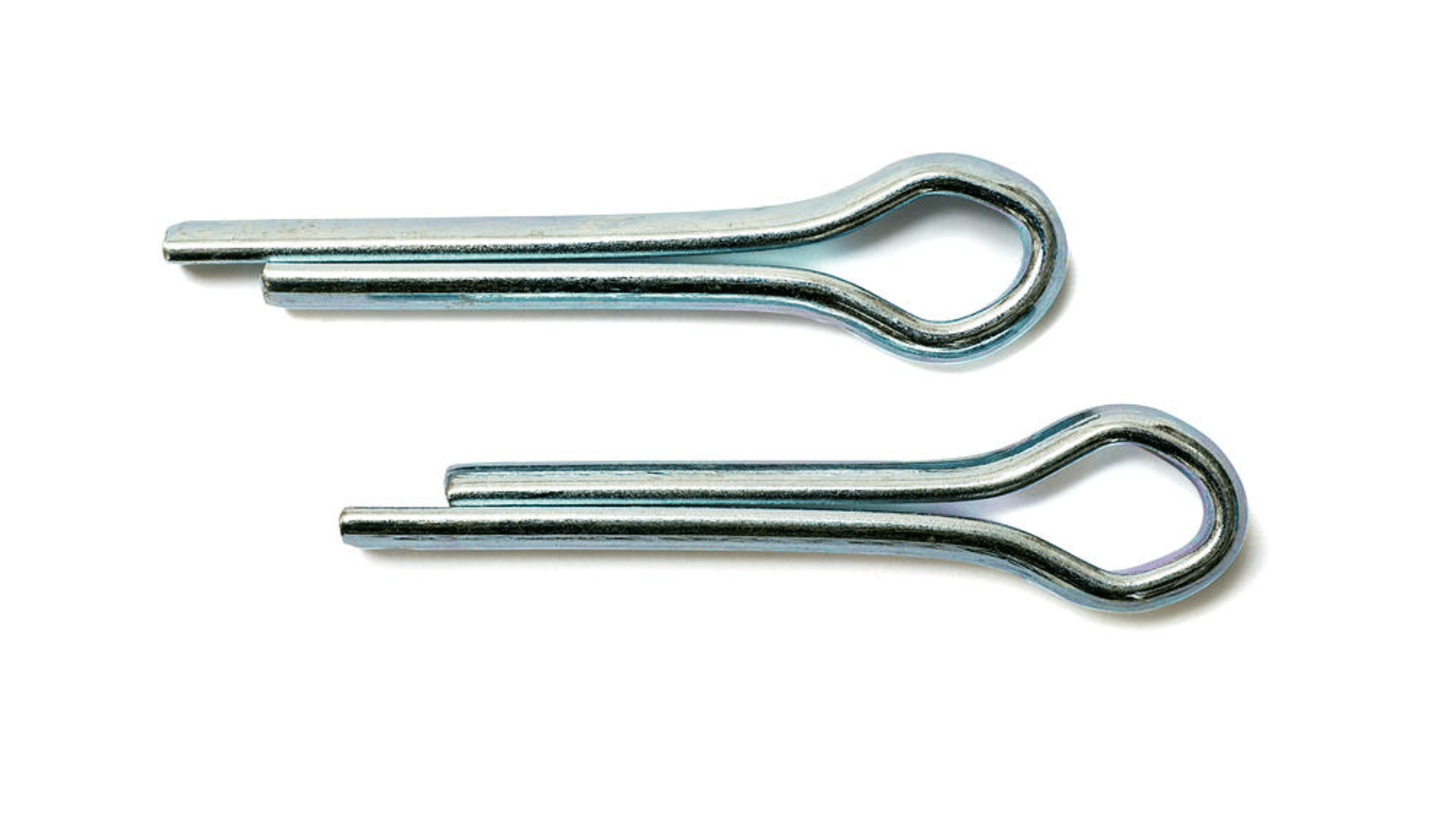

5. Những lỗi thường gặp khi sử dụng Chốt Bi (Chốt Chẻ)
Các lỗi thường gặp gồm chọn sai đường kính lỗ, chọn chiều dài không phù hợp, nhầm Chốt R với Chốt Chẻ hoặc sử dụng sai vật liệu và tiêu chuẩn.
Không nên sử dụng chốt đã biến dạng hoặc hư hỏng, đồng thời không nên thay thế bằng sản phẩm khác chỉ vì có kích thước tương tự.
6. Chốt Chẻ có nên tái sử dụng sau khi tháo không?
Không nên mặc định tái sử dụng Chốt Chẻ sau khi đã bẻ hai nhánh để tháo. Việc bẻ có thể làm thay đổi hình dạng và khả năng giữ của chốt. Khi tháo lắp lại, cần kiểm tra tình trạng sản phẩm và thay mới khi chốt không còn bảo đảm yêu cầu của liên kết.
