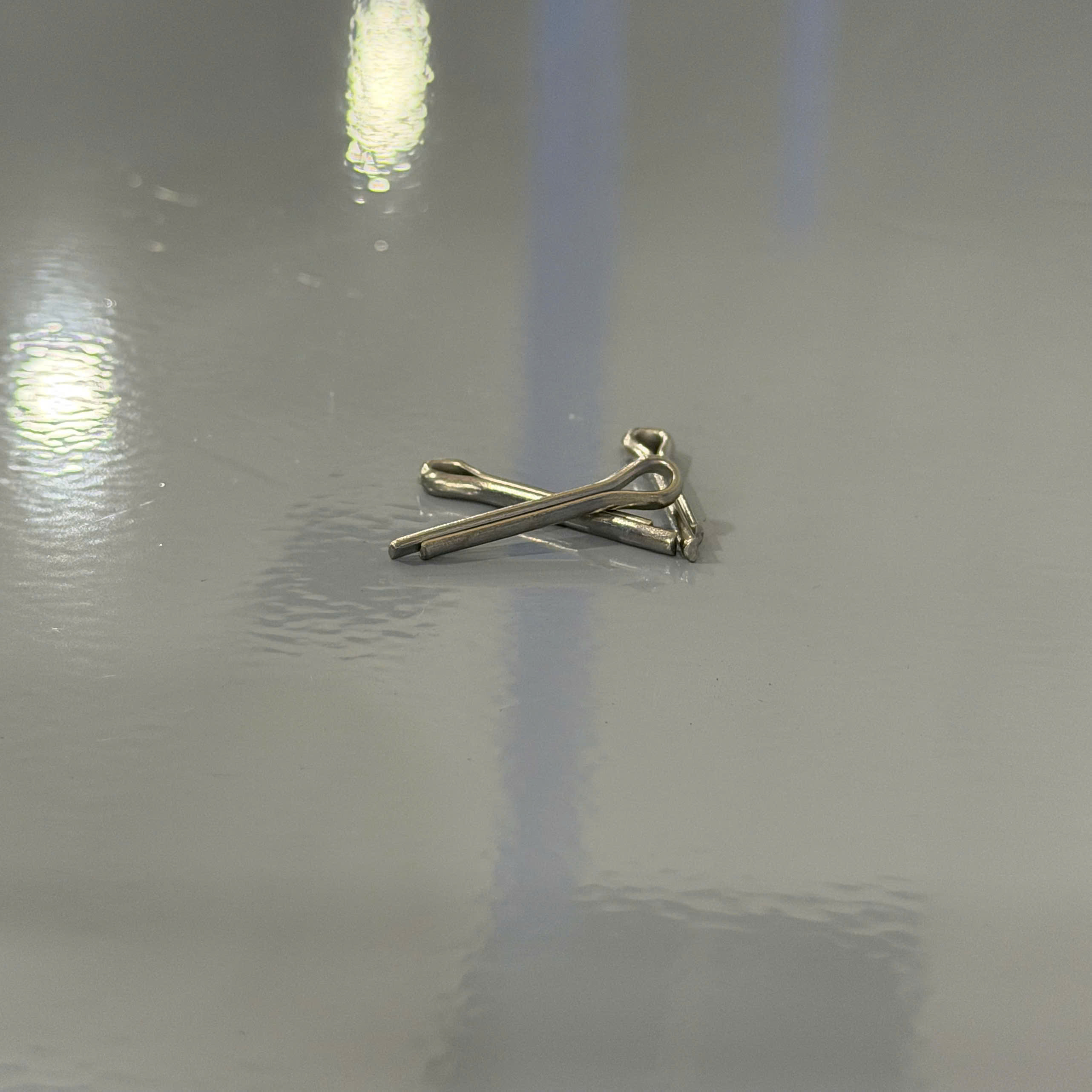

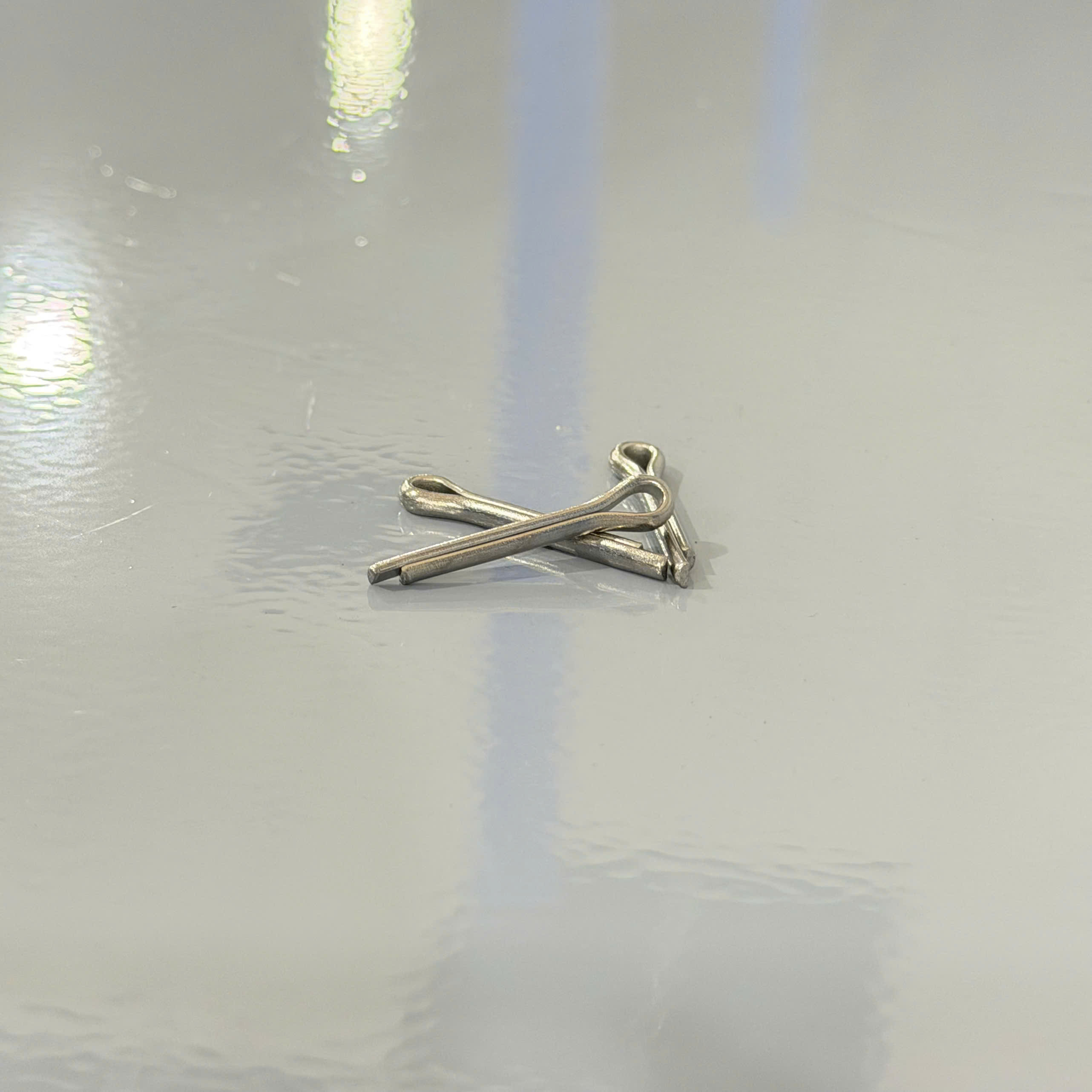

Chốt Chẻ Inox 304 (Chốt Bi) GB91 D3.2x20mm

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Chốt Chẻ Inox 304 GB91 D3.2x20mm

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Chốt Chẻ Inox 304 GB91 D3.2x20mm

Mục lục nội dung

1. 1. Tổng quan về Chốt Chẻ Inox 304 GB91 D3.2x20mm
2. 2. Bảng thông số kỹ thuật tiêu chuẩn chi tiết
3. 3. Cấu tạo hình học dạng hai nhánh lệch và đầu vòng mắt tròn
4. 4. Ưu điểm dẻo dai chống gãy từ mác thép không gỉ SUS 304 (A2)
5. 5. Cơ chế khóa cơ học tự hãm và chống tuột trục an toàn
6. 6. Ứng dụng phổ biến trong hệ thống trục xoay, chốt bi liên kết và cơ khí phụ trợ
7. 7. Hướng dẫn quy trình xỏ lắp và bẻ nhánh chốt chẻ chuẩn kỹ thuật
8. 8. Báo giá Chốt Chẻ Inox 304 GB91 D3.2x20mm sỉ tốt nhất tại Mecsu
9. 9. Hồ sơ chất lượng & Thông tin liên hệ Mecsu

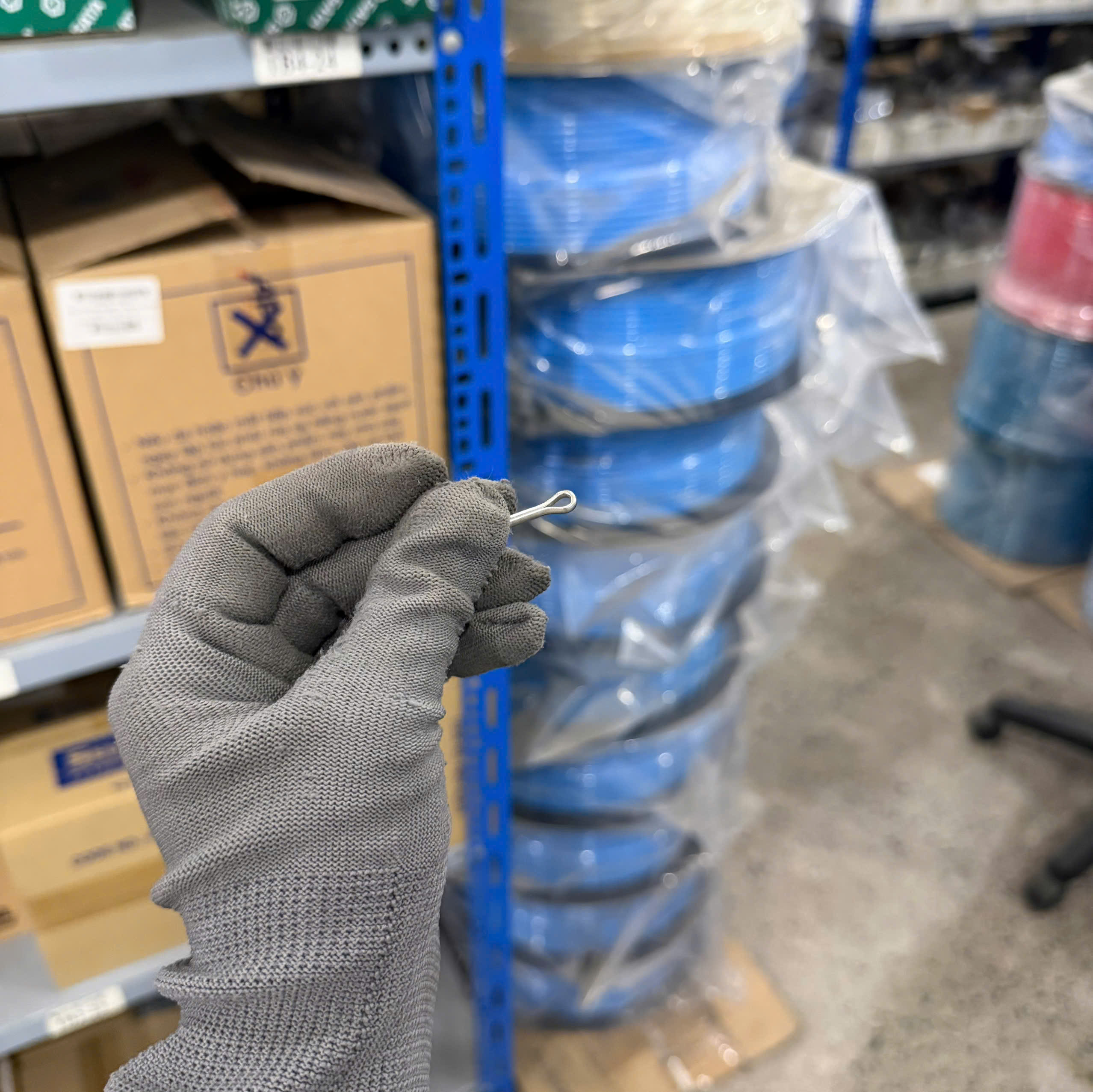

1. Tổng quan về Chốt Chẻ Inox 304 GB91 D3.2x20mm

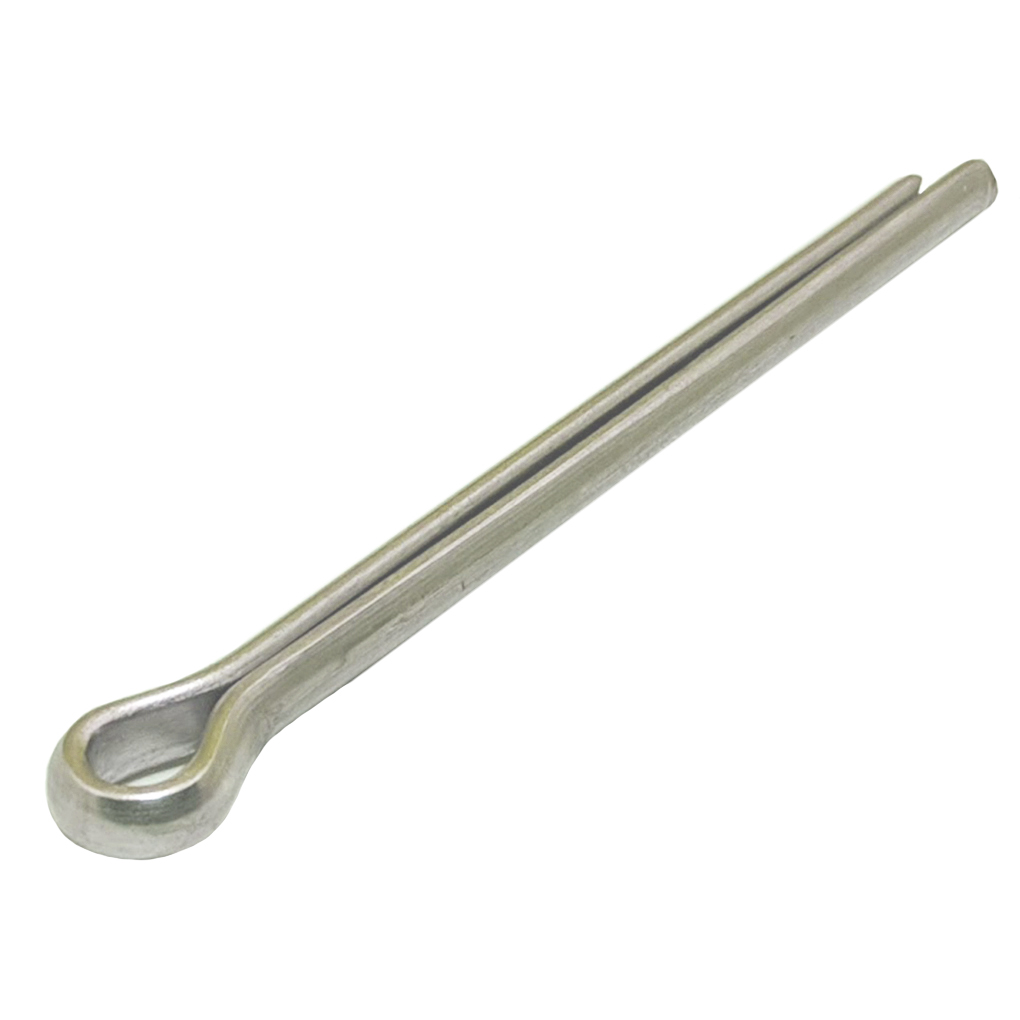

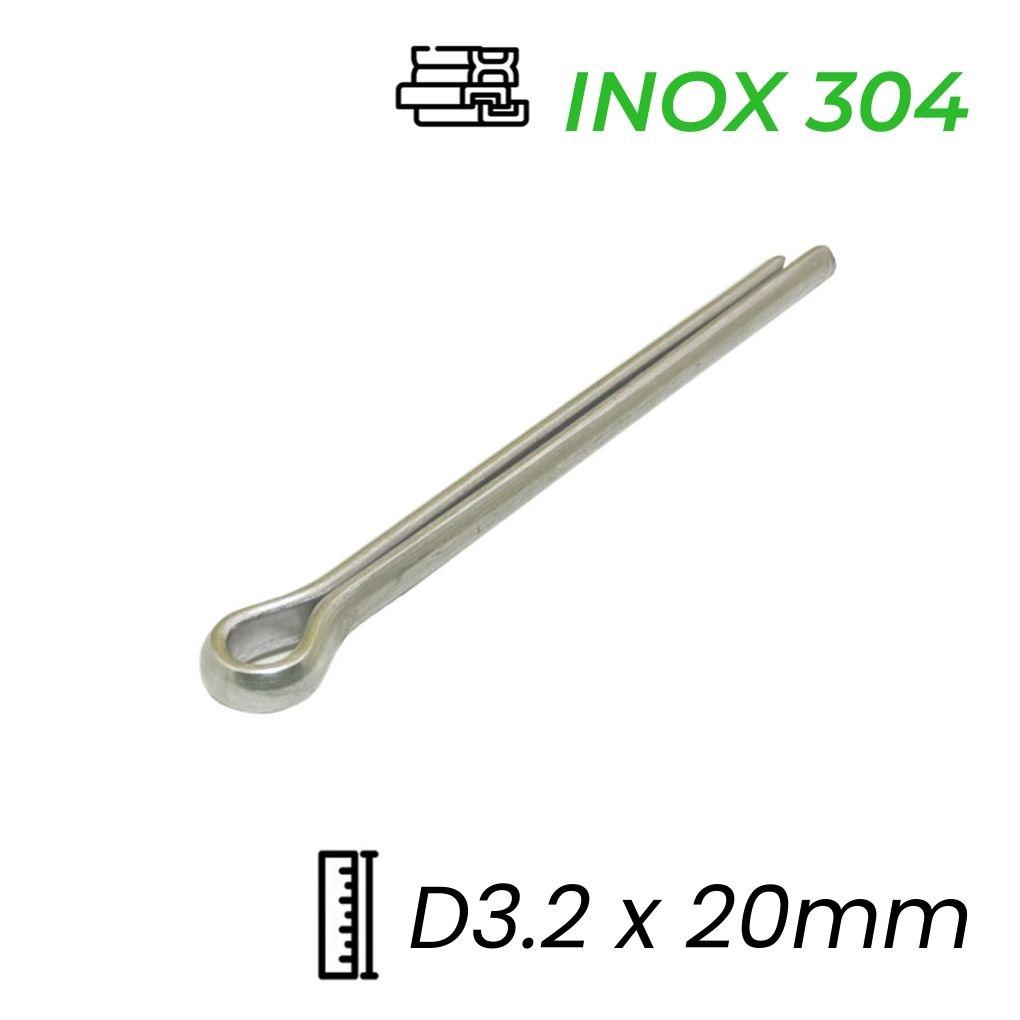

Chốt Chẻ Inox 304 GB91 D3.2x20mm (Stainless Steel Split Pins / Cotter Pins SUS 304 GB91 D3.2x20mm), trong kỹ thuật cơ khí còn thường gọi là chốt chẻ inox, chốt khóa bi, chốt hãm đai ốc, là chi tiết định vị khóa hãm phụ trợ đặc trưng. Sản phẩm chuyên dụng để cố định các mối liên kết trục xoay, giữ chốt clevis, hoặc khóa chặt đai ốc xẻ rãnh (ê-cu vương miện) không bị tự xoay, đảm bảo an toàn tuyệt đối cho cụm máy móc cơ khí.

2. Bảng thông số kỹ thuật tiêu chuẩn chi tiết

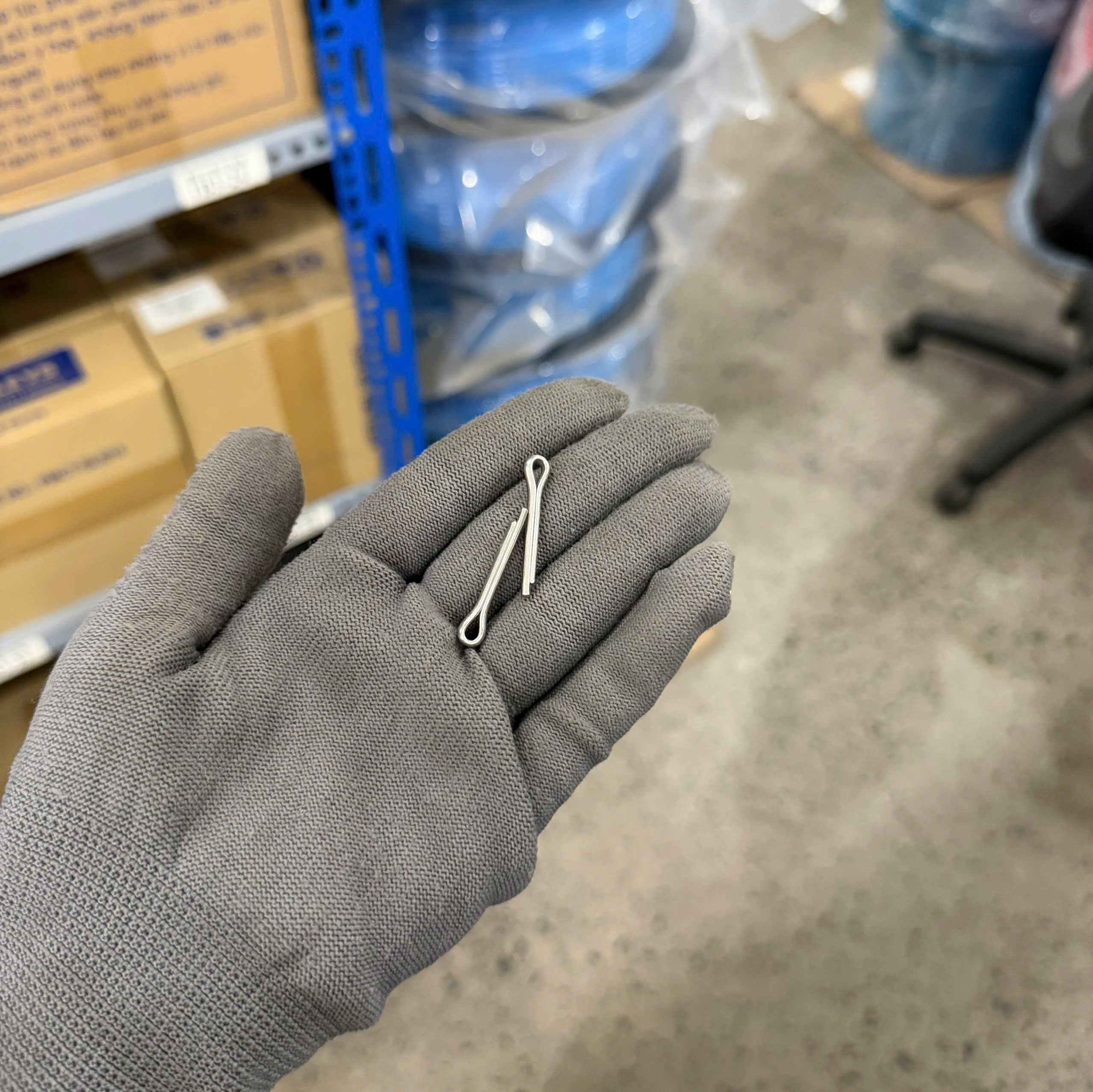

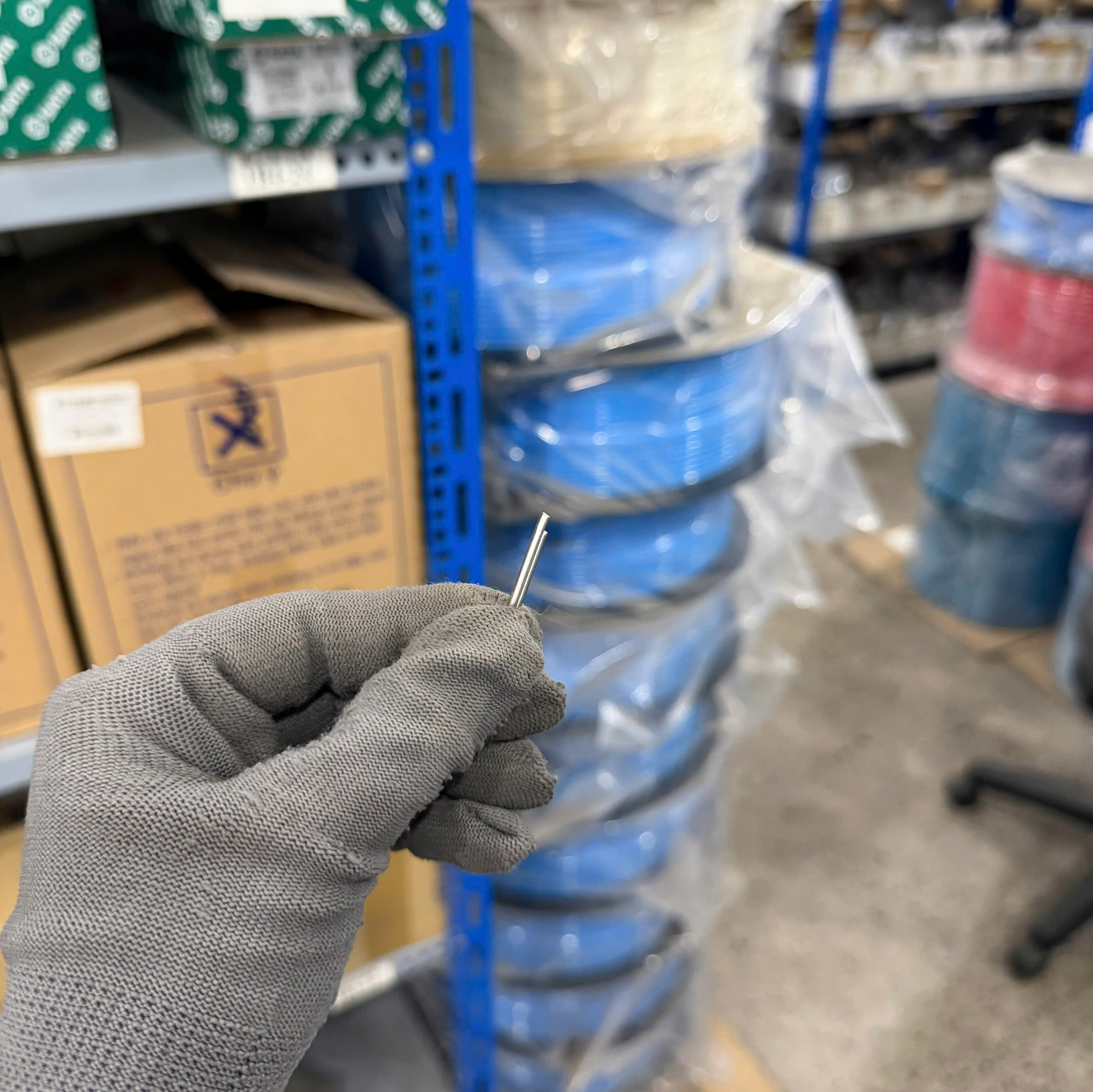

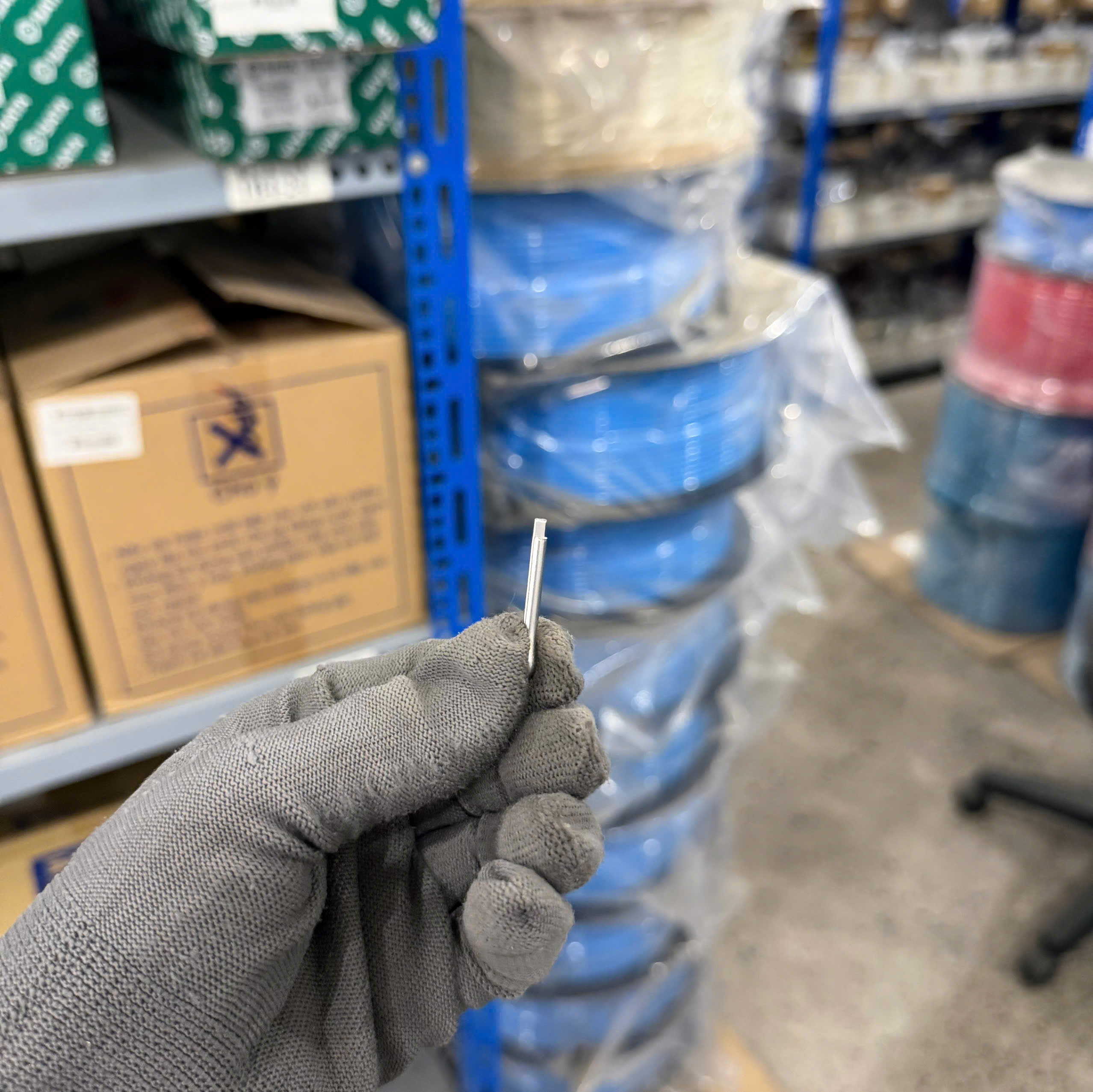

3. Cấu tạo hình học dạng hai nhánh lệch và đầu vòng mắt tròn

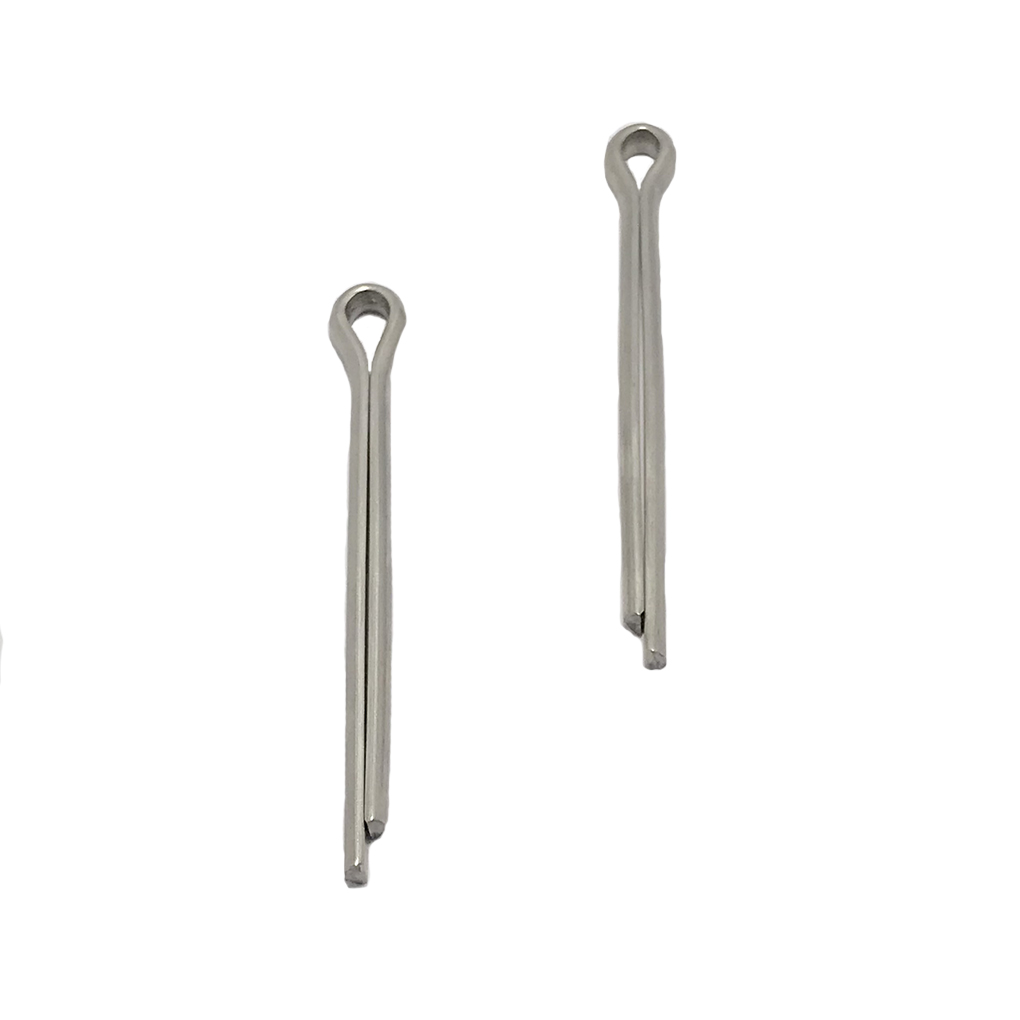

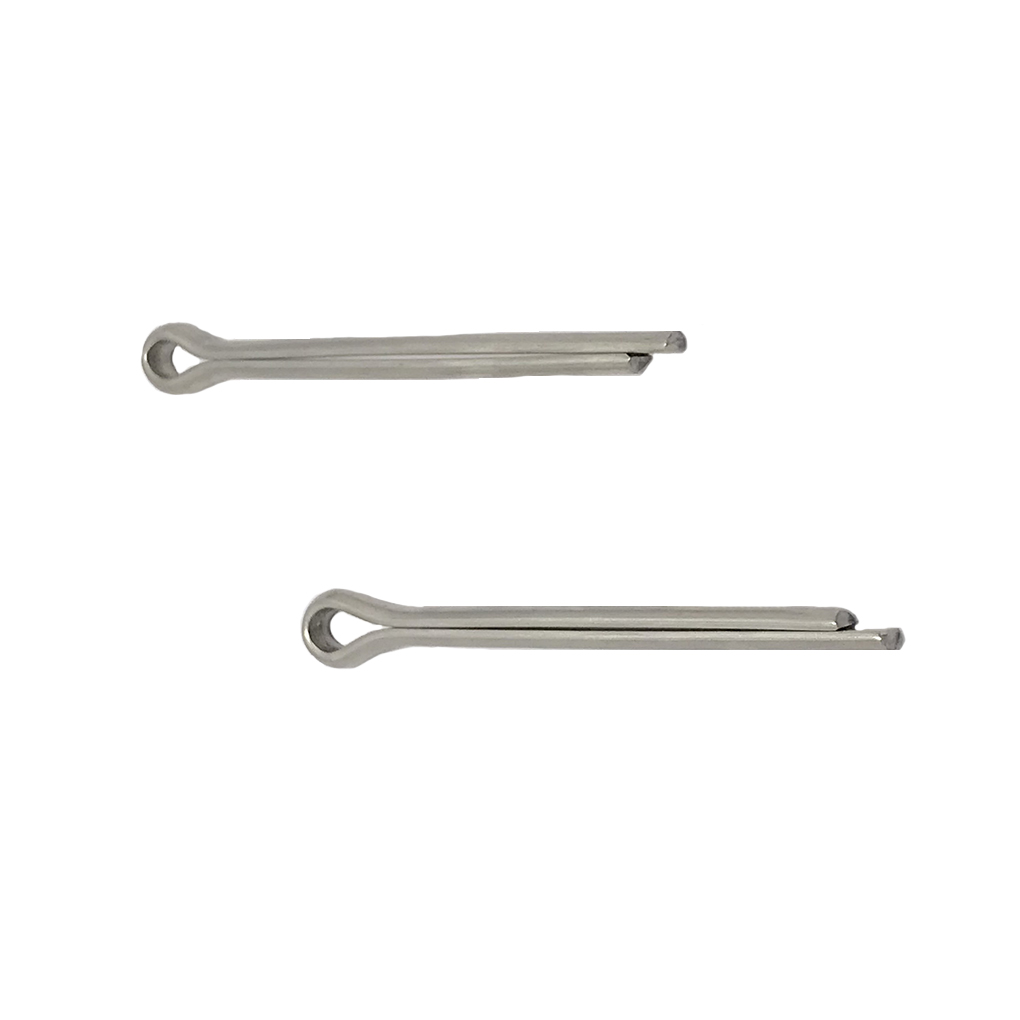

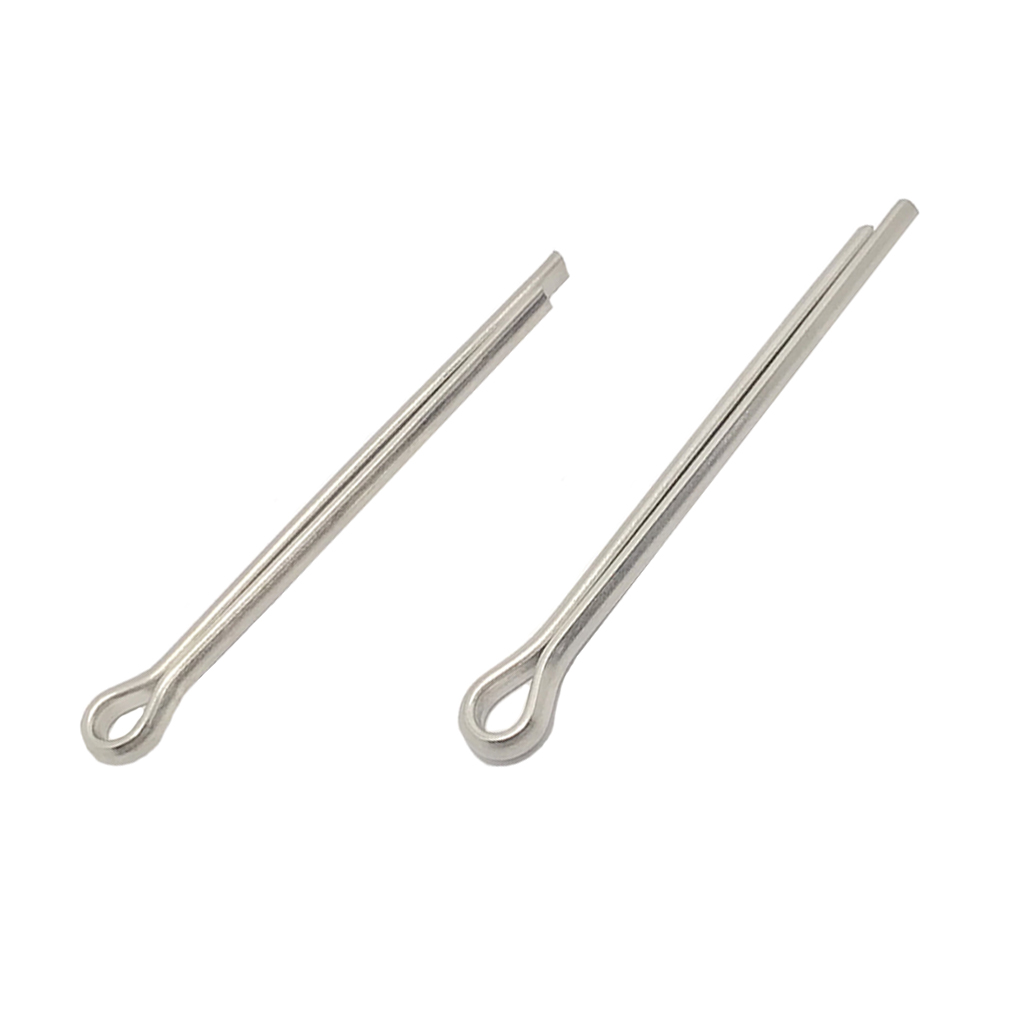

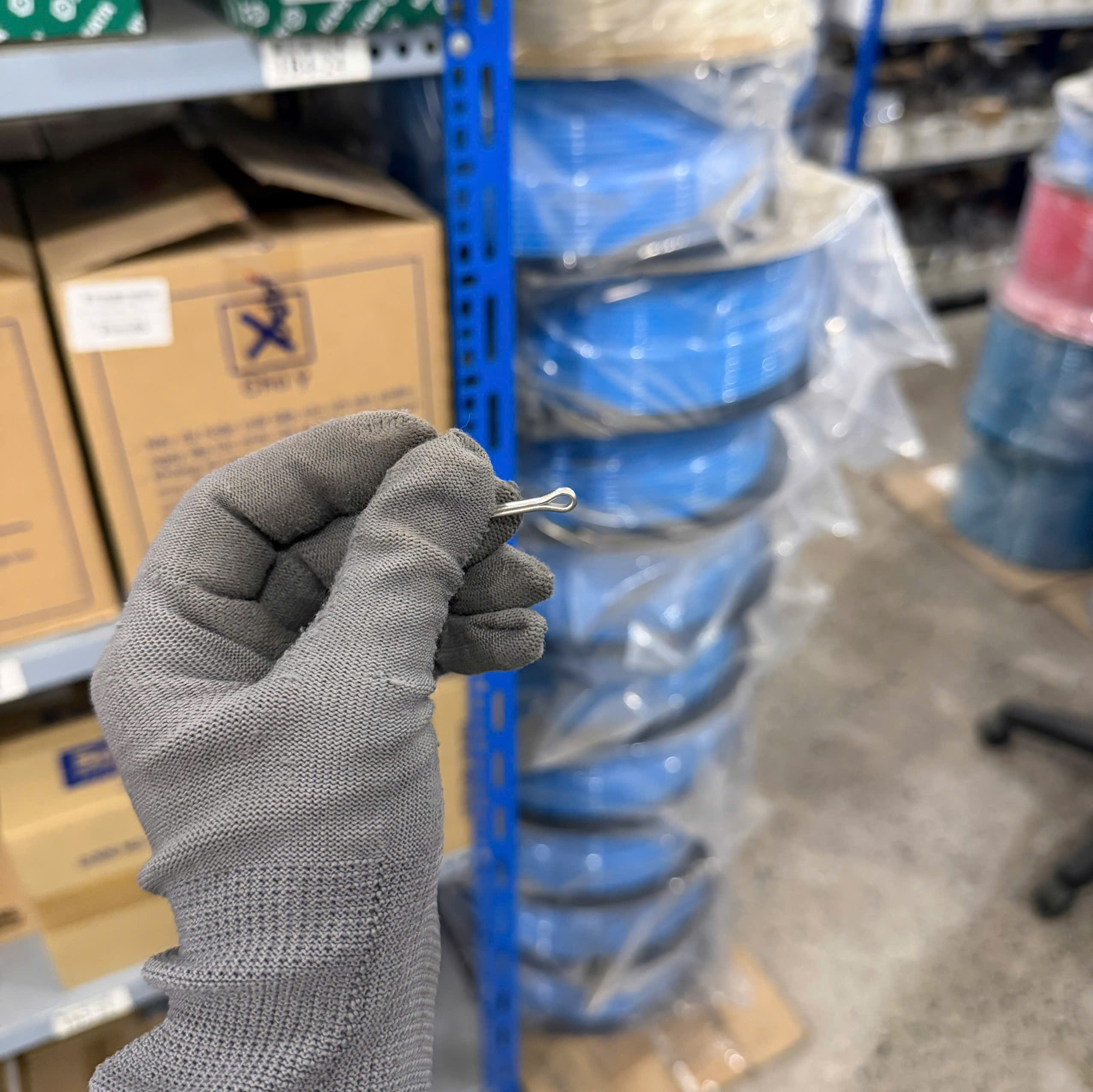

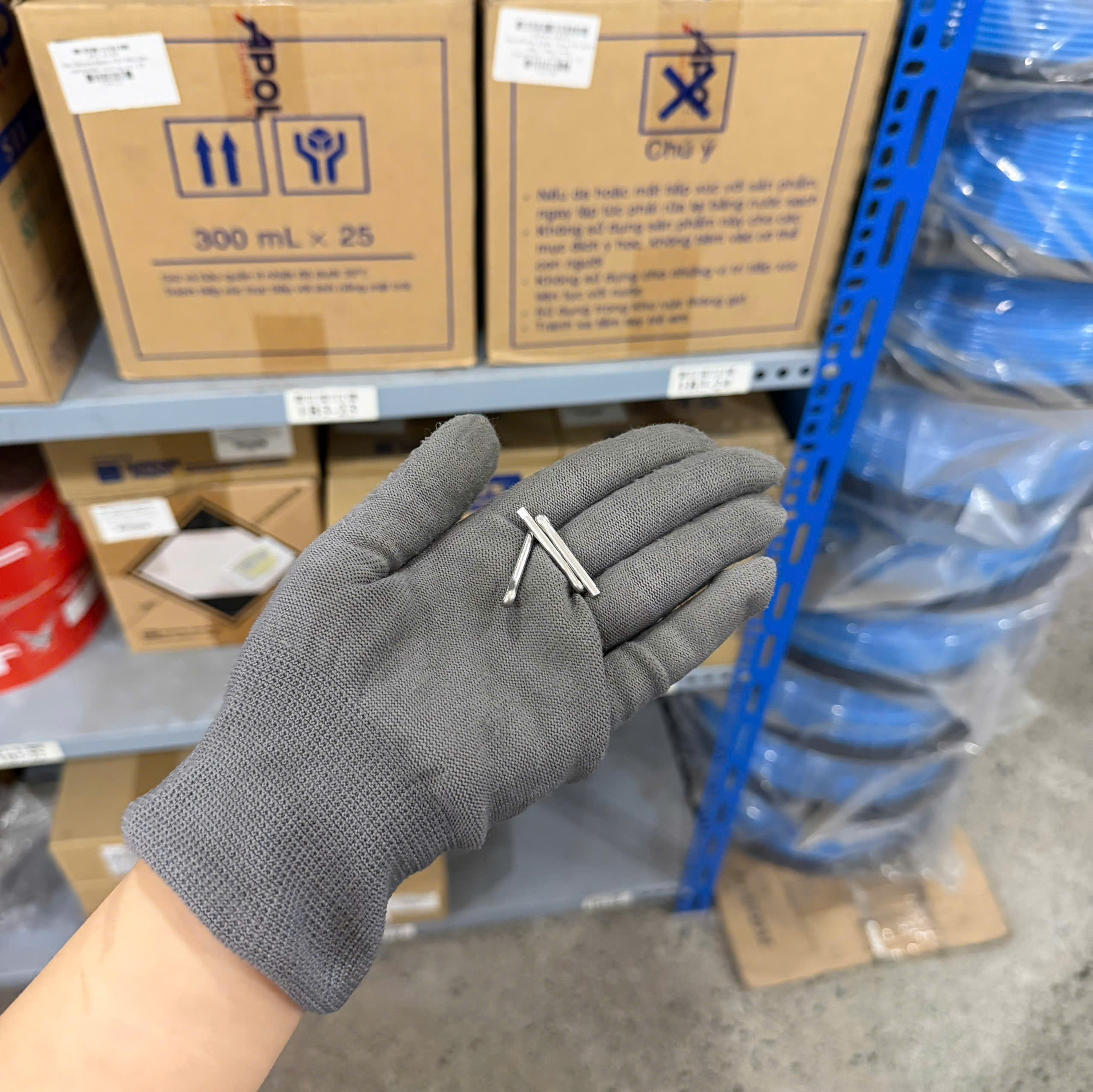

Cấu tạo hình học của Chốt Chẻ Inox D3.2x20mm tuân thủ chặt chẽ nguyên lý cơ học hãm cơ học đơn giản nhưng tin cậy:

• Thiết kế gập đôi sợi tiết diện bán nguyệt (Half-round Wire): Sợi dây thép inox được gập đôi tạo thành một thân chốt hình trụ tròn đồng đều đường kính ~2.9mm. Hai mặt phẳng của sợi bán nguyệt áp sát vào nhau, phân chia thân chốt thành hai nhánh độc lập nhưng kẹp sát khít khao.
• Đầu vòng mắt tròn hướng tâm (Eye): Điểm gập của sợi thép tạo thành một vòng tròn khép kín có đường kính ngoài lớn hẳn (~6mm).
• Nhánh vạt xiên có chiều dài lệch (Prongs): Khoảng lệch này tạo ra một điểm tựa cơ học, giúp kỹ sư dễ dàng dùng mũi kìm hoặc tuốc nơ vít chọc bẩy và bẻ loe hai nhánh sang hai bên sau khi xỏ qua lỗ.

4. Ưu điểm dẻo dai chống gãy từ mác thép không gỉ SUS 304 (A2)

Nhờ cấu tạo từ phôi thép không gỉ nhóm Austenit đã qua quy trình ủ mềm đặc biệt, sản phẩm sở hữu những ưu tính cơ lý xuất sắc:

• Độ dẻo bền bẻ uốn cao: Vít hoặc chốt sắt thường rất dễ bị giòn gãy sau một hai lần bẻ góc. Chốt chẻ Inox 304 chịu đựng được các thao tác uốn cong một cách dẻo dai mà không xuất hiện các vết nứt tế vi hay đứt gãy đột ngột tại điểm uốn.
• Khả năng kháng oxi hóa xuất sắc: Lớp màng Crom Oxit vô cùng mỏng tự phục hồi bảo vệ lõi thép vĩnh viễn khỏi độ ẩm môi trường, sương muối mặn dải dốc hay hóa chất tẩy rửa nhẹ, ngăn chặn tình trạng rỉ sét bám dính kẹt cứng cơ cấu.
• Độ bền mỏi cơ học tốt: Kháng mỏi tốt dưới tác động của dải tần rung lắc tần số cao của máy móc chuyển động, tránh hiện tượng rơi chốt tự do trong chu kỳ làm việc lâu dài.

5. Cơ chế khóa cơ học tự hãm và chống tuột trục an toàn

Giải pháp khóa an toàn từ chốt chẻ D3.2x20mm vận hành dựa trên cơ chế khóa cưỡng bức hình học:

• Khóa chặn vật lý hai chiều: Khi chốt chẻ được xỏ qua lỗ trục d3.2 và bẻ loe hai nhánh, một đầu chốt được giữ lại bằng mắt tròn (đường kính ~6mm), đầu kia được giữ bằng hai nhánh bẻ nghiêng rộng lớn hơn đường kính lỗ. Cơ chế này khóa chặt chốt chẻ cố định trong lỗ, chặn đứng hoàn toàn hành trình tịnh tiến dọc trục của các chi tiết trung gian.
• Ngăn chặn tháo lỏng ê-cu vương miện: Khi dùng khóa đai ốc xẻ rãnh, chốt chẻ đi qua rãnh ê-cu và lỗ bu lông, tạo chốt chặn cứng không cho đai ốc tự tháo xoay lỏng khi bệ máy rung lắc dải tần động dốc mạnh.

6. Ứng dụng phổ biến trong hệ thống trục xoay, chốt bi liên kết và cơ khí phụ trợ

Quy cách chốt nhỏ D3.2 dài 20mm dứt khoát là chi tiết kẹp kẹp chặt cốt lõi trong nhiều dải sản phẩm kỹ thuật:

• Khóa hãm khớp xoay xe cơ giới, ô tô, xe máy: Định vị các chốt định vị của hệ thống phanh, chốt nhíp treo xe tải, cụm ren moay-ơ bánh xe, khớp nối các-đăng lái dải lực lớn.
• Cố định chốt bi, trục Clevis liên kết: Giữ cố định đầu trục kẹp thanh xi lanh khí nén, xi lanh thủy lực nhỏ, các chốt định vị xỏ ngang bản lề cửa cabin thiết bị hạng nặng.
• Chế tạo và bảo dưỡng thiết bị máy móc công nghiệp: Khóa giữ bánh răng, puly trung gian không bị trượt dọc trục cốt máy quay tốc độ vừa phải.
• Dây chuyền sản xuất dệt may và chế biến thực phẩm: Khóa các bộ phận máy móc chịu chấn động, tiếp xúc hơi ẩm mặn muối sương nhờ đặc tính không rỉ sét sạch sẽ của thép Inox 304.

7. Hướng dẫn quy trình xỏ lắp và bẻ nhánh chốt chẻ chuẩn kỹ thuật

Để mối liên kết chốt chẻ hãm an toàn, không bị tuột dơ hay gãy nứt cơ cấu, kỹ sư cần thực hiện đúng quy trình lắp đặt:

1. Gia công lỗ xỏ chốt đạt chuẩn dung sai: Khoan lỗ khoan qua trục với đường kính chính xác đạt $3.2\text{ mm}$ dứt khoát dẻo dai. Làm sạch hoàn toàn bavia sắc mép lỗ khoan để thân chốt xỏ qua mượt mà, không bị kẹt rách thân dính phôi gỗ gỗ hay thép. Tuyệt đối không khoan lỗ to hơn 3.4mm vì sẽ làm lỏng cơ cấu gây rơ rung dải dài.
2. Xỏ thân chốt sát đầu mắt tròn: Đút hai nhánh chốt qua lỗ cho đến khi mặt đầu mắt tròn áp sát khít sát vách thành ngoài chi tiết trục hoặc khe hở rãnh đai ốc.
3. Thao tác bẻ loe hai nhánh đúng góc: Sử dụng kìm nhọn hoặc kìm cơ bám chặt vào đầu chốt nhô ra. Tiến hành bẻ quặp hai nhánh chốt ngược về hai hướng đối diện ôm ôm sát lấy bề mặt tròn của trục hoặc bẻ cong một nhánh ôm vòng quanh đai ốc, cắt bỏ phần thừa dư nếu cần thiết để gọn gàng bề mặt kết nối máy.

8. Báo giá Chốt Chẻ Inox 304 GB91 D3.2x20mm sỉ tốt nhất tại Mecsu

Xem giá cập nhật và tồn kho ở đầu trang

• Chính sách chiết khấu thương mại bậc thang lũy tiến siêu hấp dẫn dành riêng cho các gara sửa chữa ô tô xe tải lớn, xưởng chế tạo máy nông nghiệp, nhà máy cơ khí lắp ráp thiết bị điện máy công nghiệp và các đại lý sỉ lẻ vật tư phụ trợ kim khí cơ khí chính xác trên toàn quốc.

Nhấn xem thêm sản phẩm Chốt Chẻ Inox 304 khác tại đây!

9. Hồ sơ chất lượng & Thông tin liên hệ Mecsu

Chứng nhận hệ thống quản lý chất lượng ISO 9001:2015

Toàn bộ danh mục vòng chặn gài, then định vị và chốt chẻ liên kết chất liệu Inox 304 cao cấp phân phối bởi hệ thống tổng kho Mecsu đều đáp ứng quy trình kiểm cơ tính kéo bền dẻo dai bẻ gập khắt khe, có chứng nhận nguồn gốc xuất xứ CO/CQ rõ ràng minh bạch từ nhà máy sản xuất, đạt tiêu chuẩn chất lượng ISO 9001:2015 quốc tế.
