Ty Ren Thép là chi tiết kim loại dạng thanh dài, trên toàn bộ hoặc phần lớn chiều dài được gia công ren ngoài liên tục. Sản phẩm thuộc nhóm chi tiết ren và được dùng để tạo liên kết có thể điều chỉnh bằng đai ốc, lắp đặt giá đỡ, treo kết cấu, liên kết các bộ phận hoặc tạo trục ren trong những cụm cơ khí và hệ thống phụ trợ. Khi nhìn trực tiếp, đặc điểm dễ nhận biết nhất của ty ren là thân thanh có ren liên tục thay vì chỉ có một đoạn ren như bu lông thông thường.
Khi lựa chọn Ty Ren Thép, kích thước ren chưa phải yếu tố duy nhất cần kiểm tra. Cần xác định đường kính danh nghĩa, bước ren, chiều dài, cấp bền nếu có yêu cầu, vật liệu, bề mặt và điều kiện lắp đặt thực tế. Các mã có cùng đường kính nhưng khác bước ren, chiều dài hoặc cấp cơ tính không nên mặc nhiên thay thế cho nhau. Với kết cấu chịu lực hoặc yêu cầu kỹ thuật cụ thể, cần đối chiếu catalogue, bản vẽ hoặc datasheet của đúng mã trước khi sử dụng.

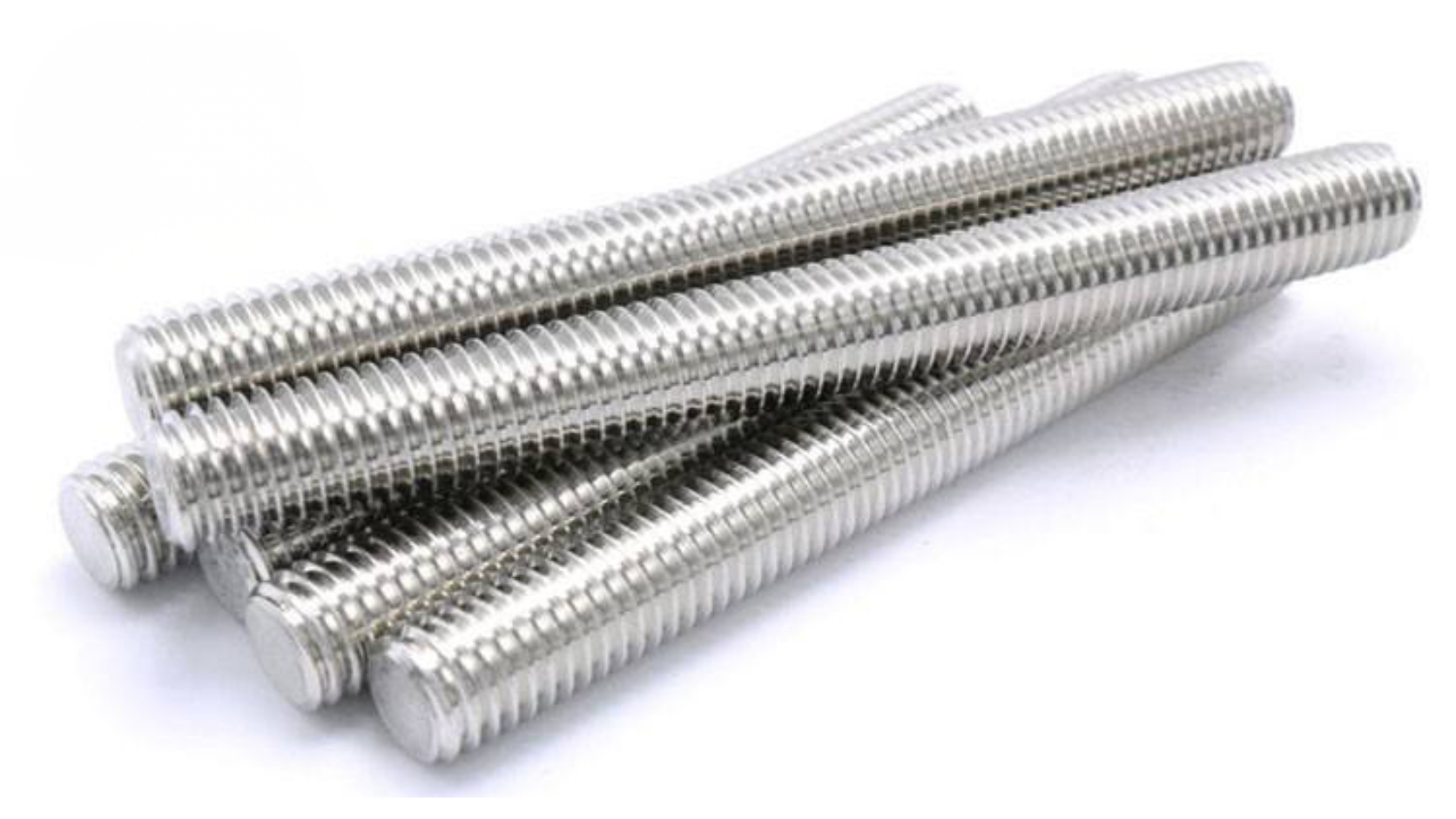

1. Ty Ren Thép là gì?
Ty Ren Thép, tiếng Anh thường gọi là threaded rod hoặc threaded bar, là thanh thép có ren ngoài chạy liên tục theo chiều dài làm việc. Khác với bu lông có đầu dùng để tạo điểm tựa cho dụng cụ siết, ty ren không có đầu mũ riêng; hai đầu hoặc bất kỳ vị trí nào trên thanh đều có thể được kết hợp với đai ốc, long đền và các chi tiết ren khác tùy thiết kế.
Về cấu tạo, ty ren gồm thân thanh và biên dạng ren ngoài. Ren tạo thành bề mặt ăn khớp với đai ốc hoặc chi tiết có ren trong, từ đó hình thành liên kết có thể tháo lắp. Ty ren có thể được cắt theo chiều dài cần thiết khi ứng dụng cho phép, nhưng sau khi cắt cần đảm bảo phần ren còn lại vẫn đáp ứng yêu cầu lắp ráp.

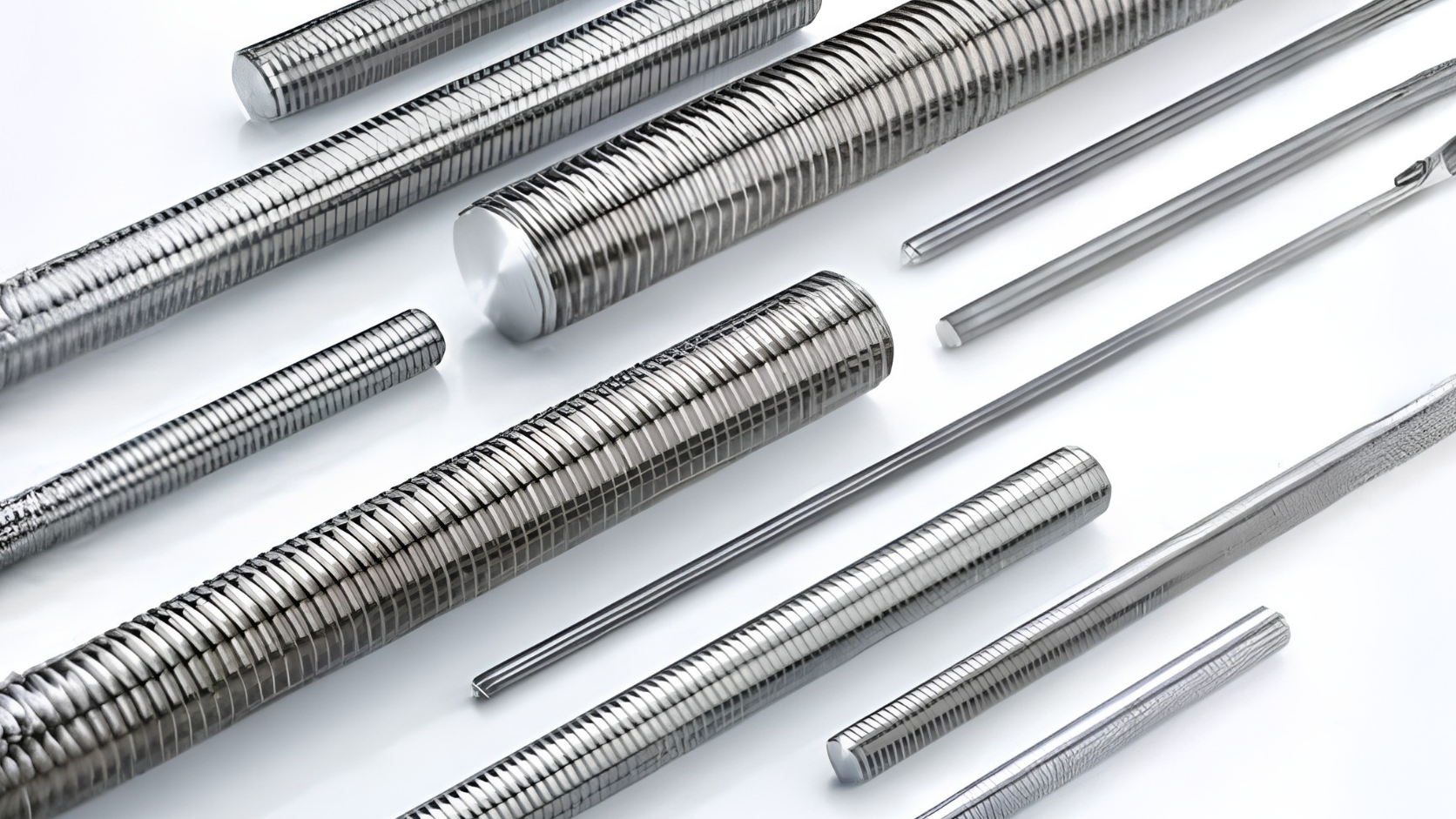

2. Các dòng Ty Ren Thép phổ biến
Ty ren thép có thể được phân loại theo hệ ren, vật liệu, bề mặt và quy cách sản xuất. Không phải mọi yếu tố dưới đây đều xuất hiện ở tất cả các mã, vì vậy cần xem thông tin của từng sản phẩm khi lựa chọn.
2.1. Phân loại theo hệ và kiểu ren
Loại phổ biến trong cơ khí và lắp đặt là ren hệ mét, thường được ký hiệu bằng M kèm đường kính danh nghĩa như M6, M8, M10 hoặc các kích thước khác. Ngoài ren mét, thị trường còn có ty ren sử dụng hệ inch tùy tiêu chuẩn và nhà sản xuất. Riêng trong nhóm ren mét, cần phân biệt ren bước tiêu chuẩn với ren bước nhỏ khi dòng sản phẩm có cung cấp cả hai lựa chọn.
2.2. Phân loại theo vật liệu và bề mặt

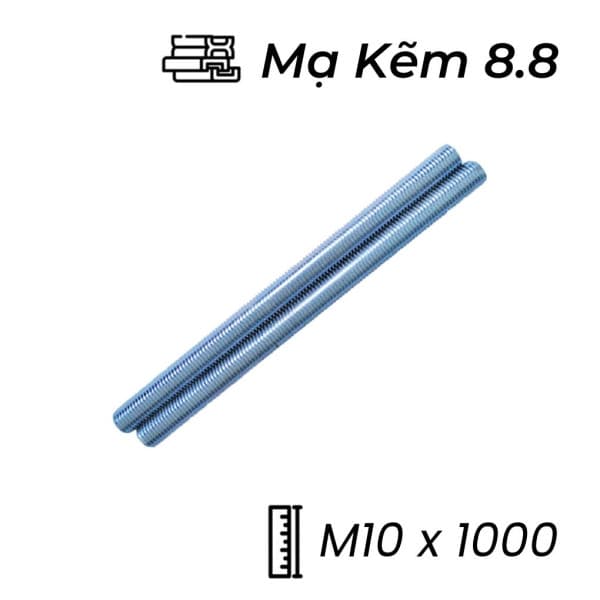

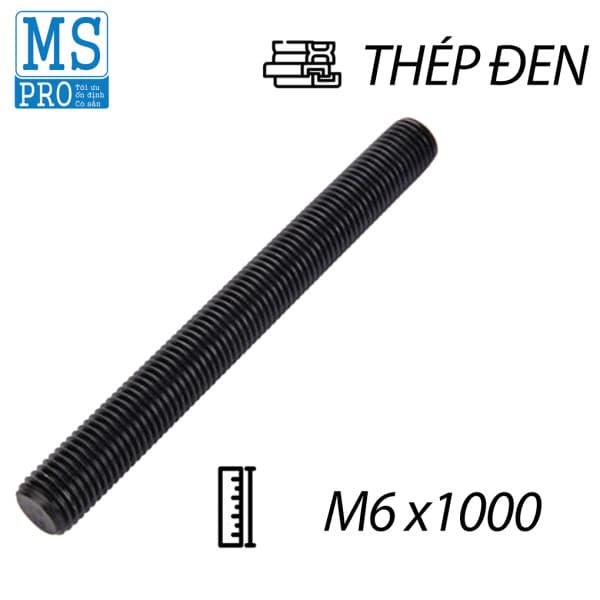

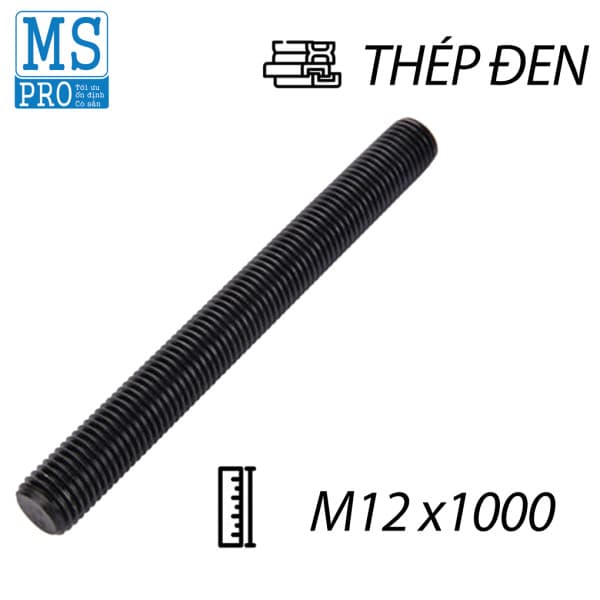

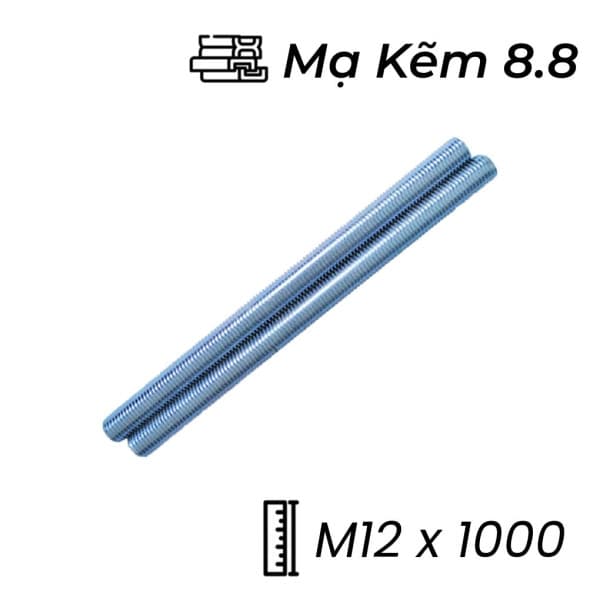

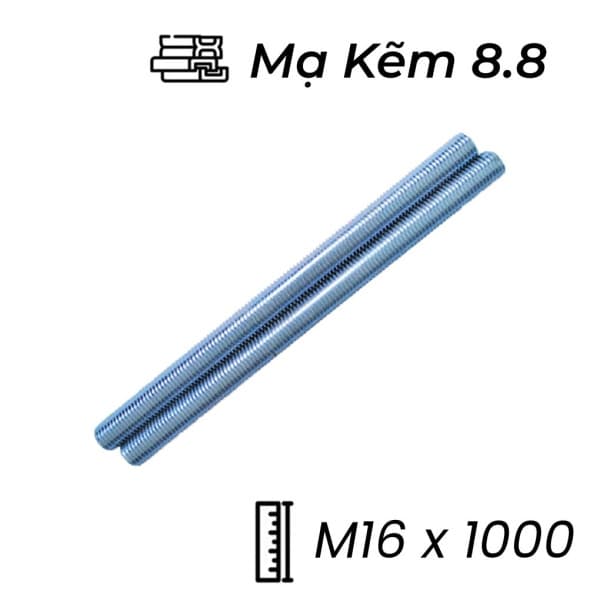

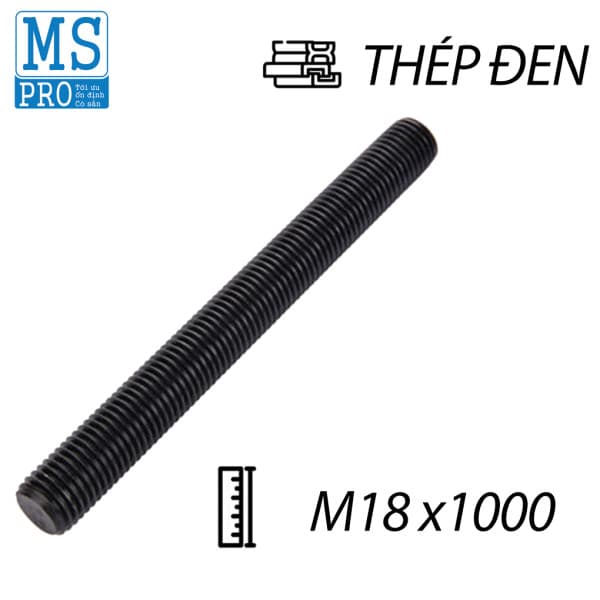

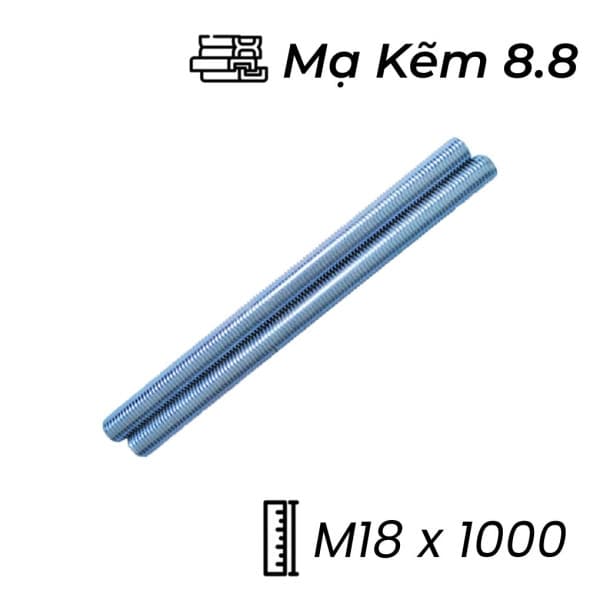

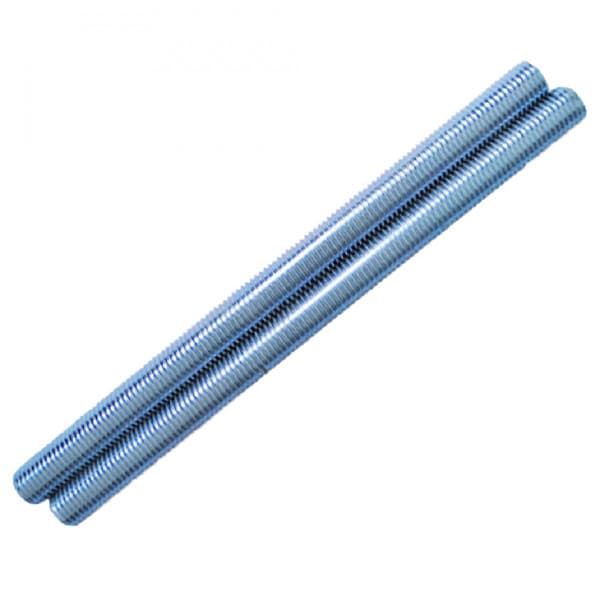

Ty ren có thể sử dụng thép với các trạng thái bề mặt khác nhau. Loại thép bề mặt trơn phù hợp khi môi trường sử dụng không đặt yêu cầu cao về chống ăn mòn. Ty ren mạ kẽm được dùng phổ biến trong các ứng dụng cần tăng khả năng bảo vệ bề mặt so với thép chưa xử lý. Một số dòng còn có xử lý bề mặt khác theo yêu cầu của hệ thống. Vật liệu và lớp phủ cụ thể phải kiểm tra theo từng mã.
đai ốc.
Tiếp đó cần xem xét môi trường làm việc. Nếu ty ren được lắp ở nơi có độ ẩm, hơi nước, bụi, hóa chất hoặc nguy cơ ăn mòn, bề mặt và vật liệu trở thành tiêu chí quan trọng. Với hệ thống đặt trong nhà và môi trường tương đối ổn định, yêu cầu bảo vệ bề mặt có thể khác so với vị trí ngoài trời hoặc khu vực công nghiệp.
Nếu ty ren tham gia vào kết cấu có tải, cần xác định hướng và tính chất của tải, cách truyền lực qua đai ốc và các chi tiết kèm theo. Không nên tự quy đổi đường kính ty ren thành một tải trọng cho phép cụ thể nếu chưa có cơ sở tính toán hoặc tài liệu của nhà sản xuất.

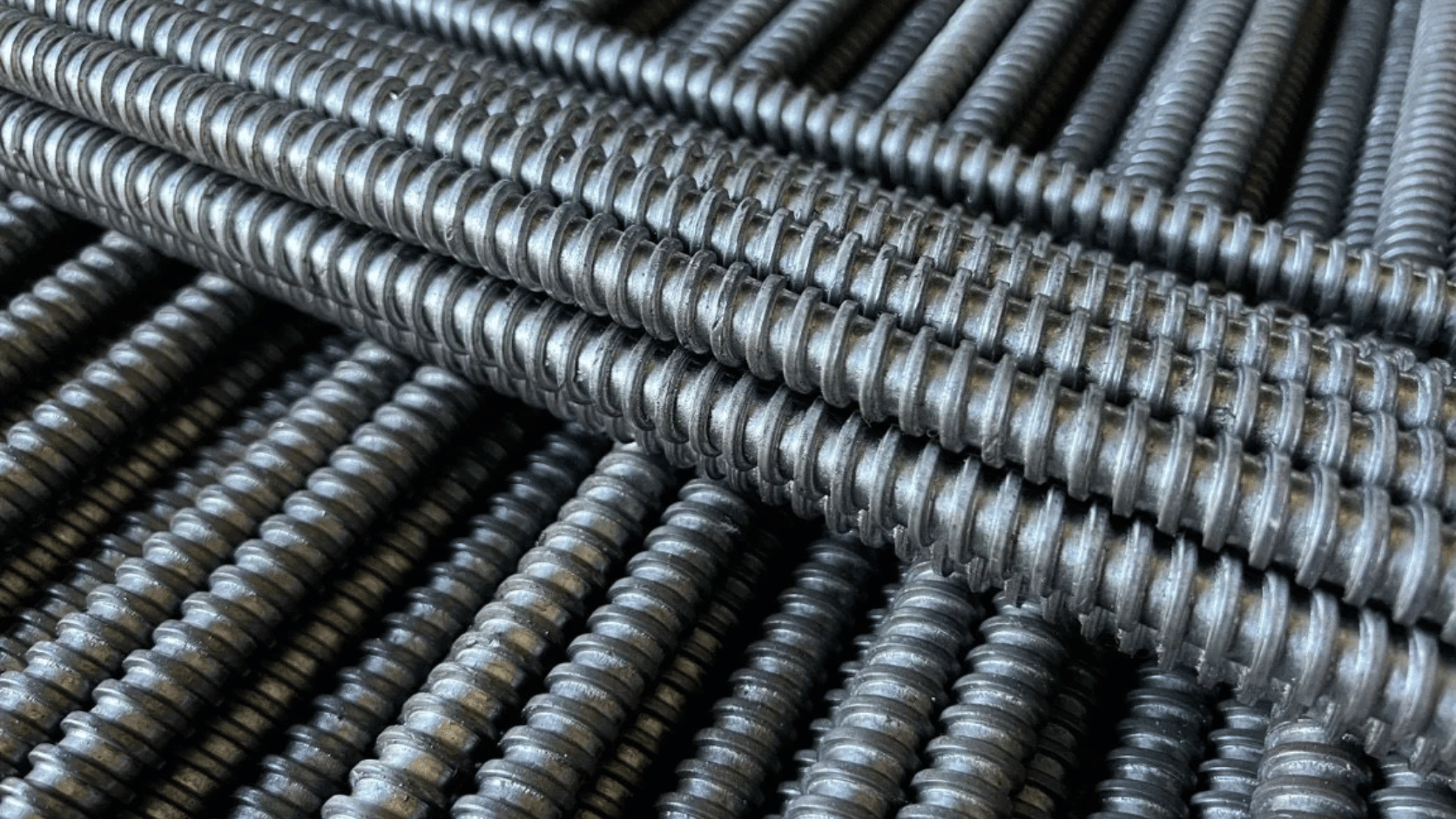

3.2. Chọn theo kích thước và thông số kỹ thuật
Đường kính danh nghĩa là thông số đầu tiên để xác định kích thước ren, nhưng chưa đủ để quyết định khả năng lắp. Ví dụ, hai ty ren đều ký hiệu cùng một đường kính nhưng khác bước ren sẽ không sử dụng cùng một đai ốc. Vì vậy, khi mua theo hệ ren mét cần đối chiếu cả ký hiệu ren và bước ren nếu sản phẩm có nhiều lựa chọn.
Chiều dài thanh quyết định phạm vi sử dụng và số lượng vị trí có thể bố trí đai ốc. Nếu cần xuyên qua nhiều lớp vật liệu hoặc tạo khoảng cách lớn giữa các bộ phận, chiều dài phải được xác định từ kích thước thực tế của cụm lắp, bao gồm cả phần ren cần thiết cho đai ốc và phụ kiện.
| Thông số | Ý nghĩa khi lựa chọn | Cần đối chiếu với |
| Đường kính danh nghĩa | Xác định kích thước chính của ren | Đai ốc, lỗ hoặc chi tiết ren liên quan |
| Bước ren | Quyết định khả năng ăn khớp giữa các chi tiết ren | Đai ốc hoặc ren trong tương ứng |
| Chiều dài | Quyết định phạm vi lắp đặt thực tế | Khoảng cách giữa các bộ phận và phần ren sử dụng |
| Cấp cơ tính | Liên quan đến yêu cầu chịu tải của liên kết | Yêu cầu thiết kế và tài liệu kỹ thuật |
| Bề mặt | Ảnh hưởng đến khả năng bảo vệ thanh trong môi trường sử dụng | Điều kiện môi trường và vật liệu chi tiết ghép |
Nếu ty ren cần cắt theo chiều dài, phải tính cả phần ren bị loại bỏ và khả năng xử lý đầu cắt. Trường hợp yêu cầu độ chính xác lắp đặt cao, nên ưu tiên quy cách có chiều dài phù hợp ngay từ đầu thay vì thay đổi sản phẩm sau khi mua.
4.1. Kiểm tra trước khi lắp & sử dụng
Kiểm tra mã sản phẩm, đường kính, bước ren, chiều dài và tình trạng bề mặt. Đồng thời kiểm tra đai ốc, long đền và các chi tiết lắp cùng để bảo đảm đúng hệ ren.
4.2. Chuẩn bị
Xác định vị trí lắp, chiều dài phần ty cần sử dụng và dụng cụ phù hợp. Nếu thanh được cắt theo kích thước thực tế, cần xử lý đầu cắt để tránh làm ảnh hưởng đến khả năng bắt đai ốc.
4.3. Lắp đặt & sử dụng
Đưa ty ren vào vị trí thiết kế, lắp đai ốc và phụ kiện theo đúng cấu hình của cụm. Đai ốc cần ăn khớp đúng ren và được đưa vào bằng tay ở giai đoạn đầu để hạn chế nguy cơ làm hỏng ren. Không dùng lực cưỡng bức khi ren có dấu hiệu kẹt hoặc không đồng tâm.
4.4. Kiểm tra sau khi lắp
Kiểm tra vị trí thanh, độ ăn khớp của ren và trạng thái của các đai ốc, long đền. Với liên kết có yêu cầu kỹ thuật riêng, việc siết và kiểm tra cuối cùng phải tuân theo bản vẽ hoặc quy trình lắp đặt của hệ thống thay vì áp dụng một mức lực chung cho mọi ty ren.

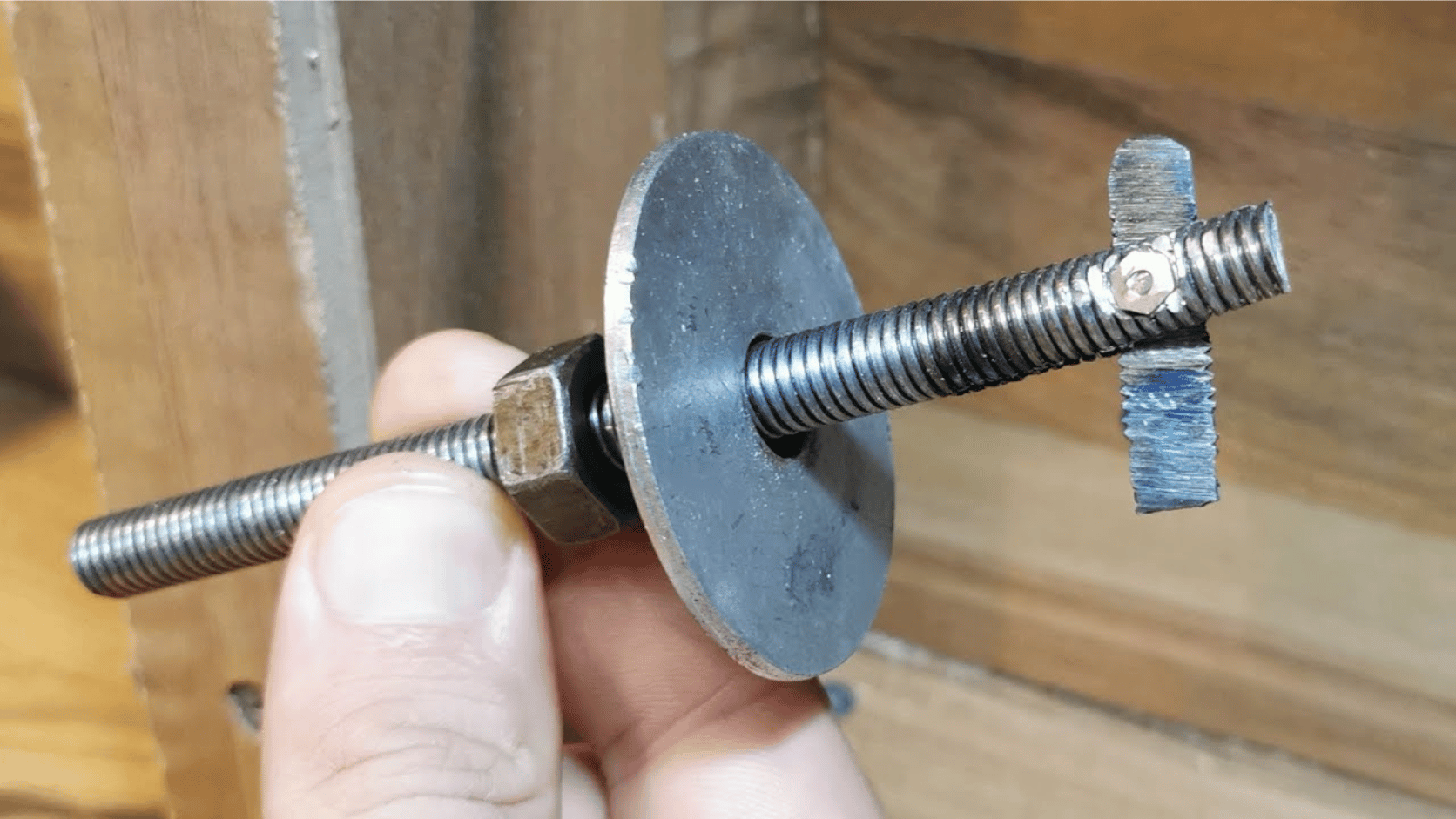

5. Những lỗi thường gặp khi sử dụng Ty Ren Thép
Lỗi phổ biến nhất là chọn ty ren chỉ dựa vào đường kính mà không kiểm tra bước ren và chiều dài. Ngoài ra, việc dùng đai ốc khác hệ ren, bỏ qua cấp cơ tính, lựa chọn bề mặt không phù hợp với môi trường hoặc cắt thanh mà không xử lý phần đầu ren đều có thể làm giảm khả năng lắp ráp. Trong quá trình sử dụng, cần tránh làm ren bị va đập, biến dạng hoặc nhiễm bẩn khiến đai ốc khó ăn khớp.
6. Ty Ren Thép có thể dùng chung đai ốc khi cùng đường kính không?
Không phải lúc nào cũng có thể. Hai ty ren cùng đường kính danh nghĩa chỉ có thể dùng chung đai ốc khi chúng có cùng hệ ren và bước ren, đồng thời đáp ứng yêu cầu về tiêu chuẩn và cấu hình của liên kết. Nếu một thanh sử dụng bước ren khác hoặc thuộc hệ ren khác, đai ốc tương ứng sẽ không ăn khớp đúng dù đường kính danh nghĩa có thể tương tự. Khi thay thế, cần kiểm tra đầy đủ ký hiệu ren thay vì chỉ đối chiếu đường kính.
