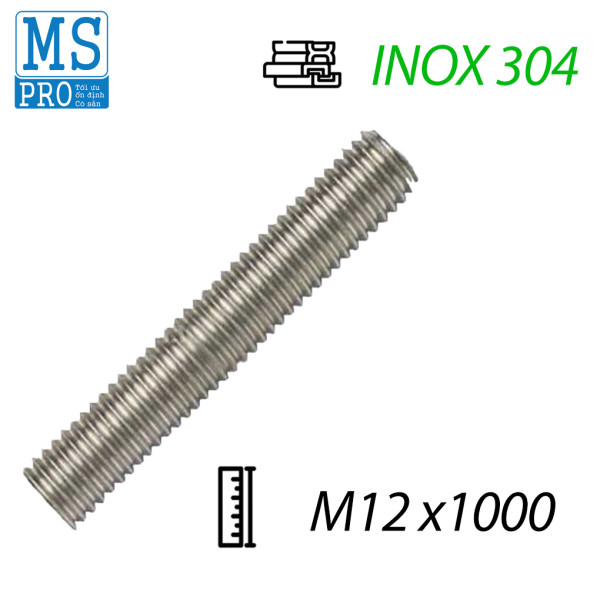

Ty Ren là chi tiết dạng thanh có ren ngoài liên tục hoặc ren chạy trên phần lớn chiều dài, được sử dụng để tạo liên kết với đai ốc, giá đỡ và các chi tiết có ren trong. Sản phẩm thuộc nhóm chi tiết ren, xuất hiện trong cơ khí lắp ráp, kết cấu, hệ thống treo và nhiều ứng dụng cần liên kết theo chiều dài hoặc điều chỉnh vị trí. Tùy từng dòng, ty ren có thể khác nhau về vật liệu, hệ ren, chiều dài, cấp cơ tính và bề mặt. Đặc điểm dễ nhận biết là thân thanh có ren liên tục thay vì đầu lục giác như bu lông thông thường.
Khi lựa chọn Ty Ren, không nên chỉ tìm theo đường kính. Cần xác định hệ ren, bước ren, chiều dài, vật liệu, bề mặt và yêu cầu làm việc của vị trí lắp. Hai sản phẩm có cùng đường kính danh nghĩa vẫn có thể không thay thế được nếu khác bước ren, hệ ren hoặc cấp cơ tính. Với ứng dụng yêu cầu độ chính xác hoặc khả năng chịu tải, nên đối chiếu catalogue, bản vẽ hoặc datasheet của đúng mã trước khi mua.
1. Ty Ren là gì?

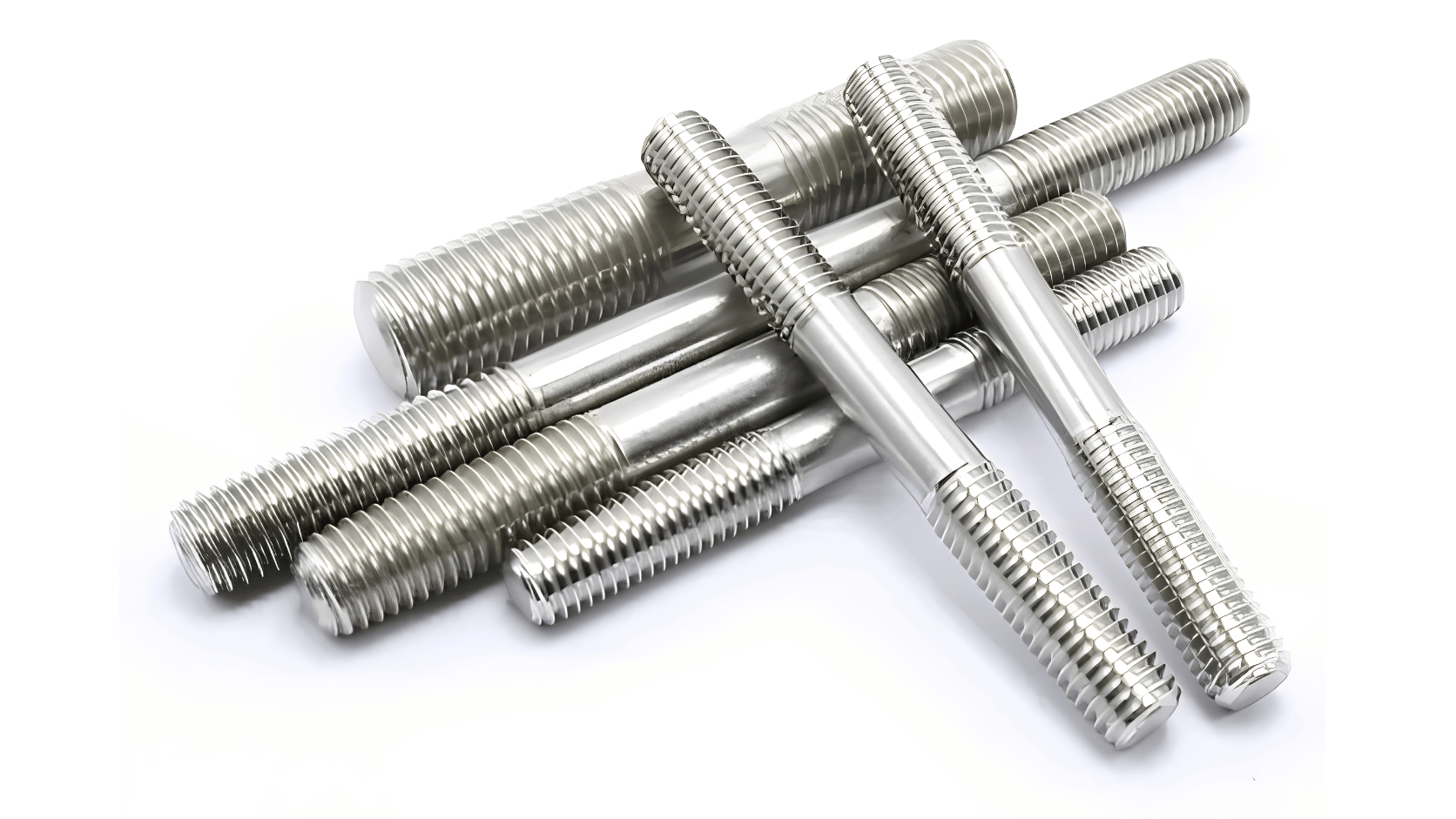

Ty Ren, tiếng Anh thường gọi là threaded rod hoặc threaded bar, là thanh có ren ngoài được gia công dọc theo chiều dài sử dụng. Nhờ có ren liên tục, người dùng có thể lắp đai ốc tại nhiều vị trí khác nhau trên thanh để tạo liên kết hoặc điều chỉnh khoảng cách giữa các bộ phận.
Khác với bu lông thông thường, ty ren không có phần đầu dùng để thao tác bằng cờ lê. Vì vậy, nó thường được kết hợp với đai ốc, long đền hoặc các phụ kiện có ren khác để hoàn thiện liên kết. Khi cần, một thanh có thể được sử dụng cho nhiều vị trí liên kết hoặc được gia công theo chiều dài phù hợp với thiết kế.

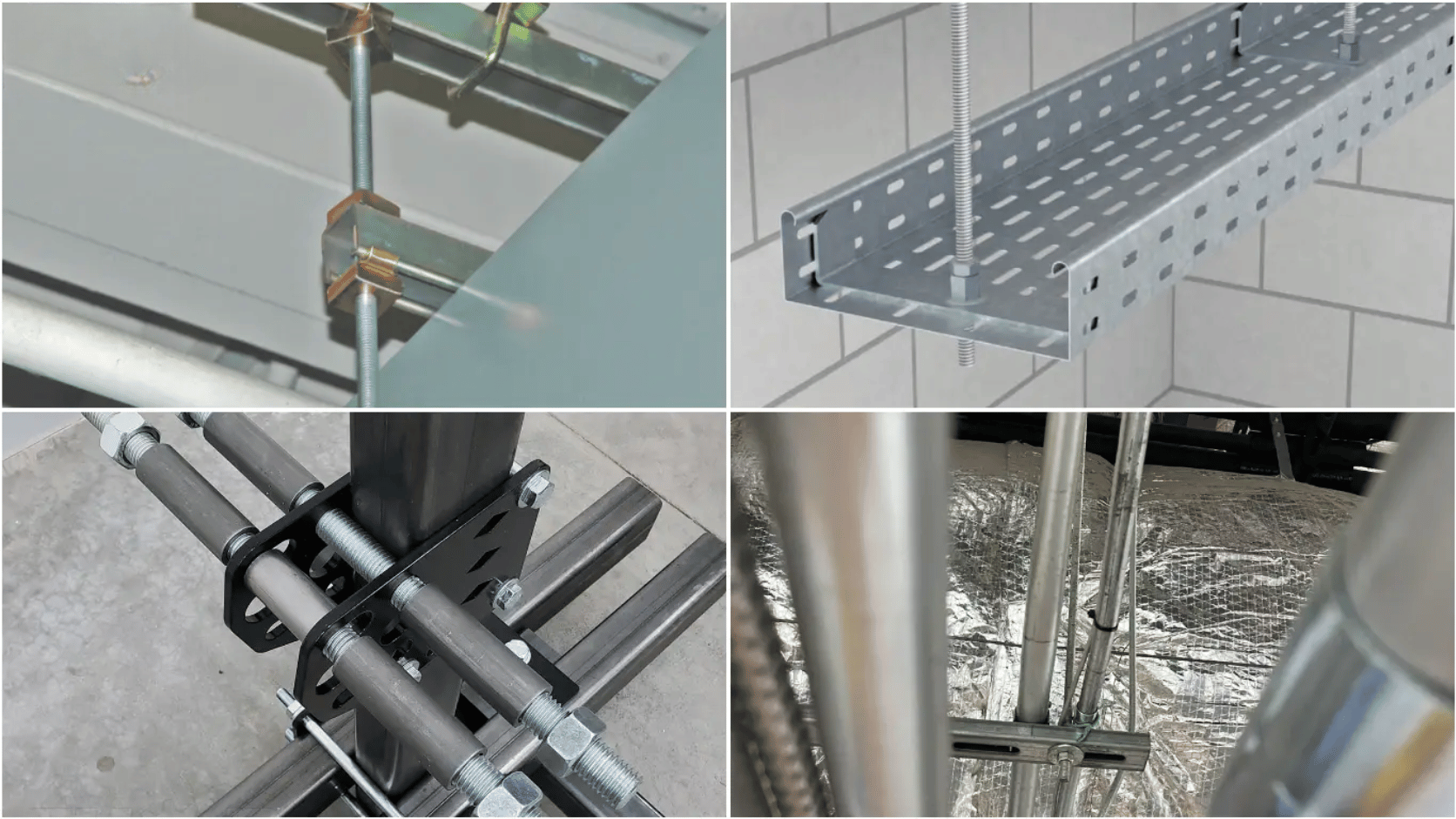

Ty ren có thể xuất hiện trong nhiều hệ thống như giá treo, khung kết cấu, cụm máy, hệ thống lắp đặt cơ điện và các chi tiết cần tạo điểm bắt ren ở khoảng cách tương đối lớn. Vai trò của sản phẩm chủ yếu nằm ở việc cung cấp một trục ren liên tục, từ đó tạo sự linh hoạt trong bố trí và điều chỉnh liên kết.

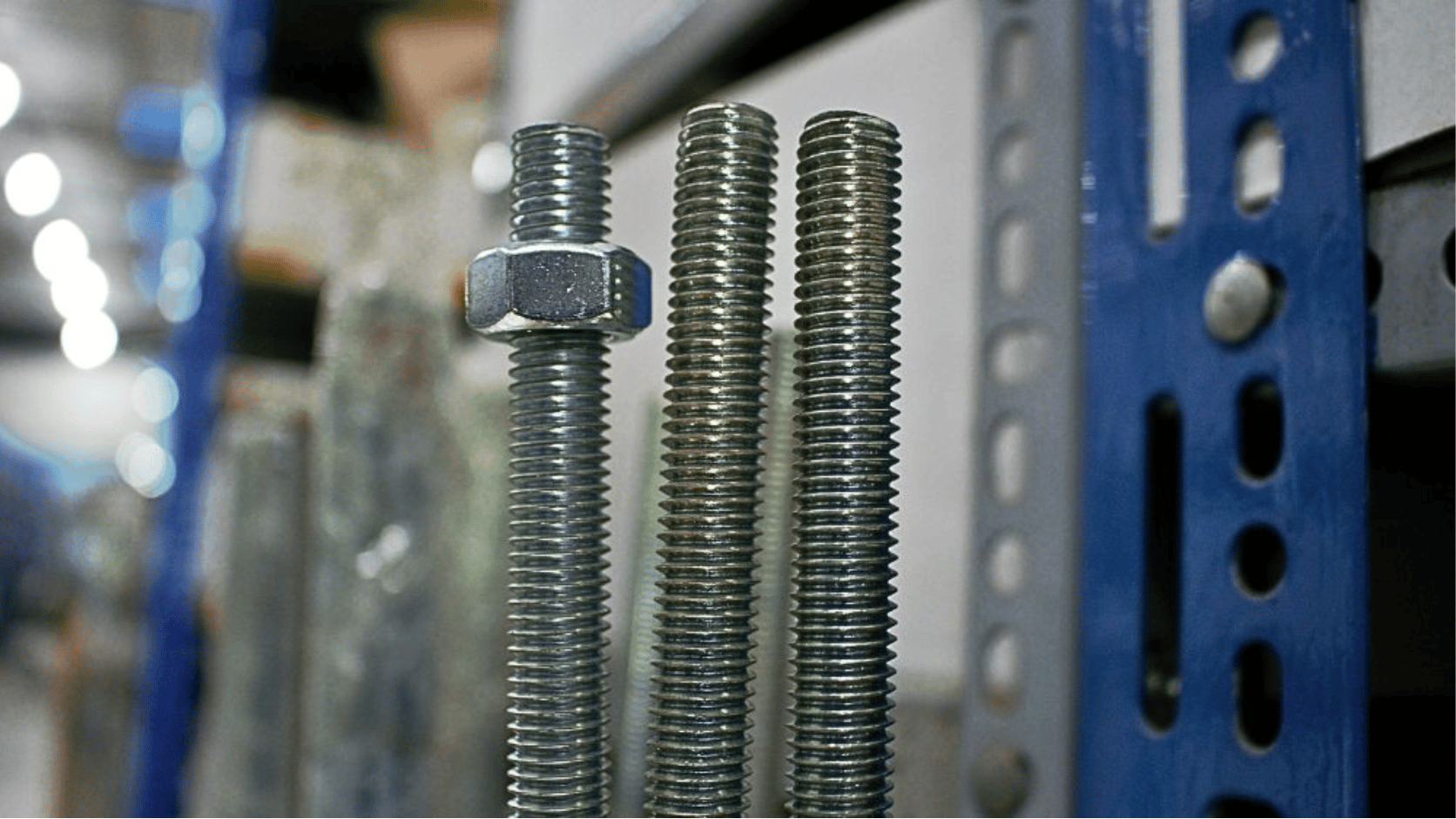

3. Cách chọn Ty Ren đúng
Ty Ren có hình dạng đơn giản nhưng lựa chọn đúng đòi hỏi phải xem xét toàn bộ cấu hình của liên kết. Trình tự phù hợp là xác định vị trí và mục đích sử dụng trước, sau đó kiểm tra hệ ren, kích thước, vật liệu, cấp cơ tính và khả năng tương thích với những chi tiết đi kèm. Cách tiếp cận này giúp tránh trường hợp chọn đúng đường kính nhưng sai cấu hình hoặc không đáp ứng điều kiện làm việc.
3.1. Xác định nhu cầu và điều kiện sử dụng
Trước tiên cần xác định ty ren được dùng để treo, cố định, liên kết, căn chỉnh hay tạo khoảng cách giữa các bộ phận. Cùng một kích thước ty ren nhưng cách bố trí khác nhau sẽ dẫn đến yêu cầu khác nhau đối với chiều dài, vật liệu hoặc cơ tính.
Tiếp theo là xem xét môi trường. Khu vực trong nhà, nơi có độ ẩm cao, môi trường ngoài trời hoặc vị trí có tác nhân ăn mòn không nên được xem là cùng một điều kiện sử dụng. Nếu môi trường có nguy cơ làm suy giảm bề mặt, cần chọn vật liệu hoặc lớp phủ phù hợp với yêu cầu của thiết kế.
Nếu ty ren nằm trong liên kết chịu tải, cần xác định tải được truyền như thế nào qua thanh, đai ốc và chi tiết ghép. Không nên lấy đường kính thanh để tự suy ra tải trọng cho phép mà không có cơ sở tính toán hoặc dữ liệu kỹ thuật của sản phẩm.
3.2. Chọn theo kích thước và thông số kỹ thuật
Đường kính danh nghĩa xác định kích thước cơ bản của ren. Tuy nhiên, yếu tố quyết định khả năng ăn khớp còn có bước ren và hệ ren. Chẳng hạn, một ty ren M10 với bước ren khác nhau sẽ không dùng chung một đai ốc nếu cấu hình ren không tương ứng.
Chiều dài là thông số quan trọng tiếp theo. Cần tính từ vị trí đầu thanh đến vùng liên kết thực tế, đồng thời chừa phần ren cần thiết cho đai ốc và phụ kiện. Với hệ thống có khoảng cách giữa các giá đỡ hoặc nhiều lớp chi tiết, chiều dài phải được xác định theo bản vẽ lắp thay vì chọn theo thói quen.
| Thông số | Vai trò | Cần đối chiếu với |
| Hệ ren | Xác định loại ren sử dụng | Ren của đai ốc và chi tiết ghép |
| Đường kính danh nghĩa | Xác định kích thước cơ bản của ren | Đai ốc, lỗ và phụ kiện liên quan |
| Bước ren | Quyết định khả năng ăn khớp ren | Thông số ren của chi tiết đối ứng |
| Chiều dài | Quyết định phạm vi sử dụng | Kích thước cụm lắp và phần ren cần dùng |
| Cấp cơ tính | Liên quan đến yêu cầu cơ học của liên kết | Thiết kế và điều kiện tải |
Nếu ty ren được cắt từ thanh dài, phải tính toán lại chiều dài thực tế sau gia công. Đồng thời cần chú ý tình trạng đầu ren sau khi cắt, vì phần ren bị biến dạng có thể gây khó khăn khi đưa đai ốc vào.
3.6. Khi nào cần catalogue/datasheet và những lỗi cần tránh?
Nên đối chiếu catalogue hoặc datasheet khi có nhiều mã gần giống nhau, khi cần lựa chọn cấp cơ tính, khi thay thế một mã cũ hoặc khi ứng dụng có yêu cầu đặc biệt về vật liệu, bề mặt và tải. Tài liệu kỹ thuật cũng cần thiết khi tiêu chuẩn được yêu cầu trong hồ sơ thiết kế.
Các lỗi dễ gặp gồm chỉ chọn theo đường kính, bỏ qua bước ren, dùng đai ốc không cùng hệ ren, nhầm giữa các cấp cơ tính, chọn chiều dài không phù hợp hoặc xem nhẹ môi trường ăn mòn. Ngoài ra, cần tránh dùng thông số của một model cho toàn bộ dòng Ty Ren nếu catalogue không xác nhận sự tương đồng.
Nhu cầu sử dụng → điều kiện làm việc → xác định hệ ren và kích thước → chọn chiều dài → kiểm tra vật liệu, bề mặt và cấp cơ tính → đối chiếu với đai ốc và phụ kiện → kiểm tra catalogue/datasheet → xác nhận đúng mã sản phẩm trước khi mua.
4. Hướng dẫn sử dụng & lắp đặt Ty Ren
4.1. Kiểm tra trước khi lắp & sử dụng
Kiểm tra đúng mã, đường kính, bước ren, chiều dài và tình trạng ren. Đồng thời xác nhận đai ốc và các chi tiết kết nối có thông số tương ứng.
4.2. Chuẩn bị
Xác định vị trí lắp, chiều dài cần sử dụng và dụng cụ phù hợp. Nếu thanh được cắt, cần kiểm tra lại đầu ren sau gia công để bảo đảm đai ốc có thể lắp đúng.
4.3. Lắp đặt & sử dụng
Đặt ty ren vào vị trí thiết kế, lắp các phụ kiện và đai ốc theo đúng cấu hình của cụm. Khi bắt đai ốc, nên đưa vào ren một cách thuận chiều, tránh cưỡng lực khi có dấu hiệu lệch ren hoặc kẹt ren.
4.4. Kiểm tra sau khi lắp
Kiểm tra vị trí thanh, tình trạng ăn khớp của ren và sự ổn định của các chi tiết liên kết. Với cụm có yêu cầu lực siết hoặc tải trọng cụ thể, thực hiện theo bản vẽ và quy trình kỹ thuật của hệ thống.
5. Những lỗi thường gặp khi sử dụng Ty Ren
Sai sót thường gặp là chọn cùng đường kính nhưng khác bước ren, dùng nhầm hệ ren hoặc chọn chiều dài không phù hợp với cụm lắp. Ngoài ra, việc sử dụng cấp cơ tính không đúng yêu cầu, bỏ qua điều kiện ăn mòn và làm biến dạng phần ren khi cắt thanh có thể ảnh hưởng trực tiếp đến khả năng lắp ráp. Trong quá trình thi công, cần tránh vặn đai ốc khi ren đang bị lệch hoặc bị bẩn.
6. Ty Ren có thể thay thế trực tiếp giữa các vật liệu khác nhau không?
Không nên mặc định có thể thay thế trực tiếp. Việc đổi từ thép sang inox hoặc giữa các vật liệu khác cần xem xét đồng thời về ren, kích thước, cấp cơ tính, môi trường và yêu cầu thiết kế của liên kết. Dù hai sản phẩm có cùng kích thước ren, đặc tính vật liệu và khả năng làm việc có thể khác nhau. Khi thay thế vật liệu hoặc model, cần đối chiếu thông số kỹ thuật của cả hai sản phẩm và yêu cầu của hệ thống.
