Tán Hàn Vuông Là Gì?
Tán Hàn Vuông (Square Welding Nut) là một loại đai ốc cơ khí hình vuông, được hàn cố định vào bề mặt kim loại để kết nối các bộ phận trong máy móc, thiết bị, hoặc kết cấu công nghiệp. Bài viết này sẽ giới thiệu cấu tạo, tiêu chuẩn kỹ thuật, vật liệu, ưu/nhược điểm, và ứng dụng thực tế của tán hàn vuông.
Cấu Tạo Của Tán Hàn Vuông (Square Welding Nut)
Các bộ phận chính và vai trò
Tán Hàn Vuông (Square Welding Nut) bao gồm 3 bộ phận chính:
- Đầu tán: Phần đầu hình vuông, hỗ trợ siết chặt bằng cờ lê. Mặt dưới có gờ hàn (thường 4 điểm) giúp gắn chắc vào bề mặt kim loại.
- Lỗ ren: Gia công ren bên trong, kết nối với bu lông hoặc vít sau khi hàn.
- Bề mặt hàn: Mặt tiếp xúc với kim loại, đảm bảo mối hàn bền vững.
Bản vẽ kỹ thuật
Tiêu Chuẩn Kỹ Thuật Của Tán Hàn Vuông (Square Welding Nut)
Tán hàn vuông tuân theo tiêu chuẩn DIN 928 (Đức), quy định:
- Kích thước: Chuẩn hóa từ M4 đến M10 (đường kính ren), đảm bảo tương thích với nhiều ứng dụng.
- Vật liệu: Thép carbon hoặc thép không gỉ (inox), chịu lực và nhiệt tốt, phù hợp môi trường khắc nghiệt.
- Hình dáng: Đầu vuông, mặt dưới có gờ hàn, tạo liên kết chắc chắn, chịu được lực kéo và cắt.
- Chất lượng: Kiểm tra độ bền mối hàn, độ cứng, và khả năng chịu lực.
Vật Liệu Chế Tạo
Các loại vật liệu chính
Tán Hàn Vuông (Square Welding Nut) sử dụng các loại vật liệu sau:
Thép
- Thép là gì?: là một hợp kim của sắt với một lượng nhỏ carbon, có thể chứa thêm một số nguyên tố khác để cải thiện các tính chất cơ học của thép.
- Đặc điểm: Độ bền cao, dẻo và dễ gia công, khả năng chịu nhiệt.
- Ứng dụng: Xây dựng, máy móc, thiết bị điện tử- dân dụng. Được sử dụng rộng rãi.
Thép không gỉ (Inox)
- Thép không gỉ là gì?: Là một loại hợp kim của sắt, với ít nhất 10,5% crom, giúp tạo ra lớp oxit bảo vệ trên bề mặt, chống lại sự ăn mòn và rỉ sét. Bên cạnh crom, thép không gỉ còn chứa các nguyên tố khác để tăng cường các tính chất của vật liệu, như độ bền, độ dẻo, và khả năng chống ăn mòn.
- Đặc điểm: Chống ăn mòn, bền bỉ, độ sáng cao nhưng có thể bị ăn mòn khi tiếp xúc với môi trường nước biển.
- Ứng dụng: máy móc, dụng cụ, thiết bị ngành thực phẩm và y tế. Ngoài ra còn dùng trong các công trình xây dựng ngoài trời.
Đặc điểm riêng
- Thép: phổ biến, bền, đẹp, chi phí rẻ
- Inox: Bền đẹp, khả năng chống ăn mòn vượt trội, thường được sử dụng trong môi trường khắc nghiệt như môi trường biển hoặc hóa chất.
Lớp xử lý bề mặt
Một số tán hàn vuông có thể được phủ thêm lớp mạ kẽm, sơn chống gỉ, hoặc lớp anodized để tăng cường khả năng chống ăn mòn.
Bảng Thông Số Kích Thước Của Tán Hàn Vuông In (Square Welding Nut)
Kích thước
Bước ren (mm)
Chiều rộng (mm)
Chiều cao (mm)
Vật liệu
Liên kết sản phẩm
M4
0.7
7
3.2
Inox 304
Tán Hàn Vuông Inox 304 M4
M5
0.8
8
4
Inox 304
Tán Hàn Vuông Inox 304 M5
M6
1
10
5
Inox 304
Tán Hàn Vuông Inox 304 M6

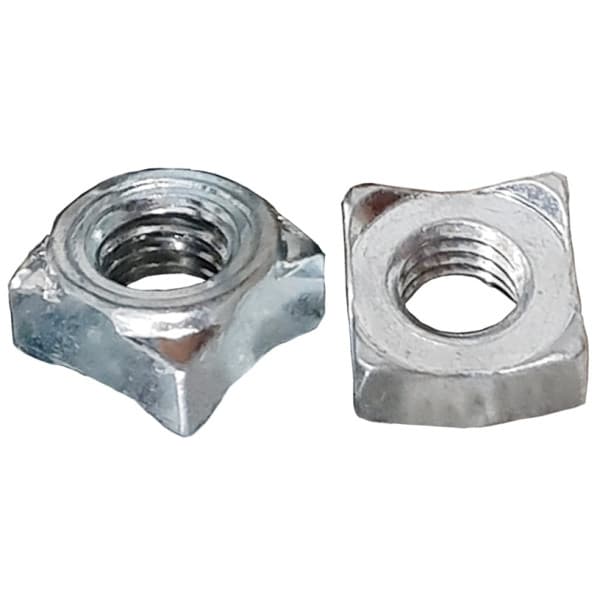

Thép
Tán Hàn Vuông Thép M6
M8
1.25
13
6.5
Inox 304
Tán Hàn Vuông Inox 304 M8
Inox 316
Tán Hàn Vuông Inox 316 M8
Thép
Tán Hàn Vuông Thép M8
M10
1.5
17
8

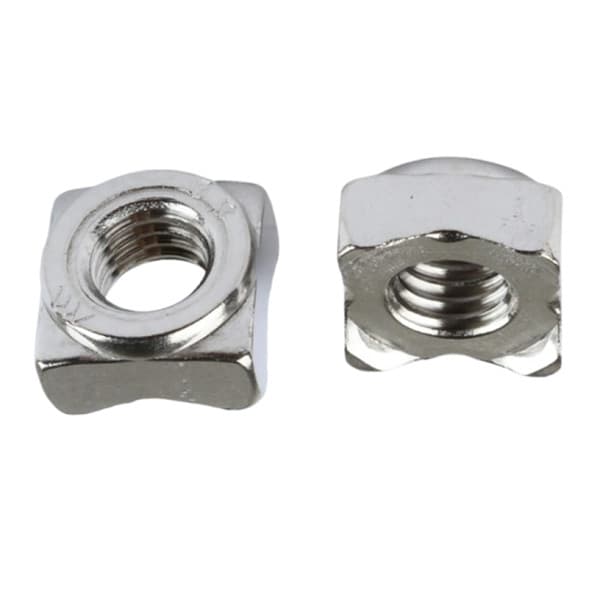

Inox 304
Tán Hàn Vuông Inox 304 M10
Inox 316
Tán Hàn Vuông Inox 316 M10
Xem thêm các loại tán hàn
Phân Loại Của Tán Hàn Vuông (Square Welding Nut)
Tán Hàn Vuông (Square Welding Nut) có thể được chia thành nhiều loại dựa trên các yếu tố như kích thước, vật liệu và ứng dụng cụ thể:
Phân loại theo kích thước:
- Hệ mét: Có các kích thước chuẩn như M4, M5, M6, M8, M10, … tùy thuộc yêu cầu của ứng dụng.
Phân loại theo vật liệu:
- Tán hàn vuông thép: Được sử dụng trong các ứng dụng có yêu cầu về độ bền cơ học và khả năng chịu lực lớn.
- Tán hàn vuông inox: Thường được sử dụng trong môi trường có tính ăn mòn cao như hóa chất, môi trường biển, hoặc các ứng dụng y tế.
Ưu Và Nhược Điểm Của Tán Hàn Vuông (Square Welding Nut)
Ưu điểm:
- Độ bền cao: Tán hàn vuông có khả năng chịu lực tốt, tạo sự kết nối chắc chắn giữa các bộ phận.
- Dễ dàng lắp đặt: Dễ dàng hàn vào các chi tiết khác, tiết kiệm thời gian thi công.
- Khả năng chống ăn mòn: Đặc biệt khi sử dụng inox, tán hàn vuông có khả năng chống lại sự ăn mòn trong môi trường khắc nghiệt.
- Đa dạng ứng dụng: Có thể sử dụng trong nhiều ngành công nghiệp khác nhau, từ xây dựng, cơ khí đến công nghiệp thực phẩm.
Nhược điểm:
- Giới hạn về kích thước: Tán hàn vuông thường chỉ có thể sử dụng cho những ứng dụng không yêu cầu kích thước quá lớn hoặc chịu lực quá mạnh.
- Chi phí sản xuất: Tán hàn vuông từ inox hoặc hợp kim nhôm có thể có giá thành cao hơn so với các loại vật liệu khác như thép.
Ứng Dụng Của Tán Hàn Vuông (Square Welding Nut)
Tán Hàn Vuông (Square Welding Nut) được sử dụng rộng rãi trong nhiều ngành công nghiệp, bao gồm:
1. Ứng dụng trong ngành chế tạo máy móc
- Vai trò: Kết nối các bộ phận của máy móc, nơi yêu cầu độ chắc chắn và khả năng chịu lực cao.
- Lợi ích: giúp quá trình lắp ráp nhanh chóng hơn, vì không cần thực hiện các bước gia công chi tiết, giảm chi phí, liên kết vững chắc.
2. Ứng dụng trong ngành xây dựng
- Vai trò: Liên kết các cấu kiện kim loại, chẳng hạn như dầm thép, cột sắt, và các chi tiết kết cấu khác. Việc sử dụng tán hàn giúp các chi tiết kết cấu được cố định chắc chắn vào nhau, đảm bảo tính ổn định của công trình.
- Lợi ích: Tạo ra các mối hàn chắc chắn, ổn định theo thời gian, đảm bảo độ bền của công trình.
3. Ứng dụng trong ngành điện tử và thiết bị điện
- Vai trò: Kết nối các bộ phận trong các thiết bị điện tử hoặc thiết bị điện. Đây là loại linh kiện quan trọng trong các thiết bị cần độ chính xác cao và khả năng tiếp xúc điện tốt.
- Lợi ích: Được thiết kế để phù hợp với các yêu cầu nghiêm ngặt về kích thước và kết nối chính xác trong ngành điện tử cùng khả năng chịu nhiệt tốt giúp đảm bảo sự ổn định và lâu dài của thiết bị.
4. Ứng dụng trong ngành ô tô
- Vai trò: gắn các bộ phận của xe vào nhau, như gắn các chi tiết trên khung xe, động cơ, hoặc các bộ phận khác mà không làm mất tính thẩm mỹ của bề mặt ngoài.
- Lợi ích: Chịu được tải trọng, tính an toàn cao.
Hướng dẫn cách sử dụng
#1 Chọn tán hàn phù hợp:
- Nếu dùng trong môi trường ẩm, chọn tán inox 304 hoặc inox 316 để chống gỉ.
- Nếu cần chịu tải trọng lớn, chọn tán thép cường lực.
#2 Dụng cụ hàn tán:
- Máy hàn điện, hàn TIG, hàn MIG hoặc hàn điểm.
- Que hàn hoặc dây hàn phù hợp với vật liệu tán và bề mặt cần hàn.
#3 Cách Hàn Tán Lục Giác
Bước 1: Chuẩn bị bề mặt hàn
- Làm sạch bề mặt kim loại bằng giấy nhám hoặc bàn chải thép để loại bỏ bụi bẩn, dầu mỡ.
- Đặt tán hàn lên đúng vị trí cần hàn.
Bước 2: Hàn cố định tán
- Dùng máy hàn điểm hoặc hàn hồ quang để hàn các gờ tán vào bề mặt kim loại.
- Đảm bảo mối hàn phủ kín và chắc chắn nhưng không làm ảnh hưởng đến ren bên trong tán.
Bước 3: Kiểm tra và làm sạch
- Đợi mối hàn nguội hẳn, sau đó kiểm tra độ chắc chắn bằng cách vặn thử bu lông.
- Dùng chổi sắt hoặc giấy nhám để làm sạch mối hàn nếu cần.
#4 Cách Sử Dụng Tán Hàn Sau Khi Hàn
Lắp bu lông vào tán hàn
Tháo bu lông khi cần
- Dùng cờ lê hoặc máy vặn vít để tháo bu lông khi cần bảo trì hoặc thay thế linh kiện.
Lưu ý khi sử dụng
- Không hàn quá lâu để tránh làm cháy ren bên trong tán.
- Đảm bảo bề mặt sạch trước khi hàn để mối hàn chắc chắn.
- Kiểm tra ren sau khi hàn, nếu có xỉ hàn bám vào ren, dùng taro để làm sạch.
1. Tán hàn vuông là gì?
Trả lời: Tán hàn vuông là một loại đai ốc hình vuông, có ren trong, được hàn cố định vào bề mặt kim loại để gắn bu lông hoặc vít. Nó thường dùng trong cơ khí, ô tô, và xây dựng.
2. Tán hàn vuông khác gì tán hàn lục giác?
Trả lời: Tán hàn vuông có đầu hình vuông, thường có 4 gờ hàn ở mặt dưới, phù hợp với bề mặt phẳng. Tán hàn lục giác có 6 cạnh, dễ siết hơn bằng cờ lê, nhưng ít phổ biến trong một số ứng dụng hàn cố định.
3. Tán hàn vuông có chịu lực tốt không?
Trả lời: Có, tán hàn vuông chịu lực kéo và cắt tốt nhờ mối hàn chắc chắn, đặc biệt khi dùng thép carbon hoặc inox. Tuy nhiên, khả năng chịu lực phụ thuộc vào vật liệu và cách hàn.
4. Làm sao chọn kích thước tán hàn vuông phù hợp?
Trả lời: Chọn theo đường kính ren (ví dụ: M6, M8) khớp với bu lông, và kiểm tra chiều rộng (đầu vuông) phù hợp với không gian lắp đặt. Tham khảo bảng kích thước DIN 928 để chính xác.
5. Tán hàn vuông có dễ hàn không?
Trả lời: Dễ, chỉ cần máy hàn điểm hoặc hàn TIG/MIG và bề mặt sạch. Quan trọng là hàn vừa đủ để không làm cháy ren bên trong.
6. Dùng tán hàn vuông ở môi trường ẩm được không?
Trả lời: Được, nhưng nên chọn loại inox 304 (chống gỉ nhẹ) hoặc inox 316 (chống gỉ mạnh, kể cả nước biển). Thép carbon cần mạ kẽm để tránh gỉ.
7. Tán hàn vuông có thể tháo ra sau khi hàn không?
Trả lời: Không, tán hàn vuông được hàn cố định, chỉ tháo được bu lông gắn vào nó. Muốn tháo tán thì phải cắt hoặc mài mối hàn.
8. Giá tán hàn vuông khoảng bao nhiêu?
Trả lời: Tùy kích thước và vật liệu, giá dao động từ 1.500đ (M6 thép) đến 5.000đ (M8 inox 316) mỗi cái khi mua lẻ. Mua số lượng lớn thường rẻ hơn.
9. Tán hàn vuông có cần bảo dưỡng không?
Trả lời: Không cần nhiều, nhưng với loại thép, kiểm tra định kỳ (6-12 tháng) xem có gỉ không. Loại inox ít cần bảo dưỡng hơn, chỉ cần lau sạch nếu bám bẩn.
10. Có thể tự làm tán hàn vuông ở nhà không?
Trả lời: Có thể, nếu bạn có thép/inox, máy uốn, và máy taro ren. Nhưng tự làm mất thời gian và khó đảm bảo chuẩn DIN 928, nên mua sẵn tiện hơn.
11. Tán hàn vuông dùng được trên bề mặt cong không?
Trả lời: Khó, vì đầu vuông và gờ hàn thiết kế cho mặt phẳng. Trên bề mặt cong, mối hàn có thể không đều, giảm độ bền.
12. Làm sao biết tán hàn vuông đạt chất lượng?
Trả lời: Kiểm tra ren đều, không lỗi; bề mặt hàn phẳng, không rỗ; có nguồn gốc rõ ràng (ví dụ: đạt chuẩn DIN 928). Tránh hàng rẻ, không nhãn mác.
