Tán Hàn Lục Giác: Giải Pháp Liên Kết Toàn Diện Cho Ngành Cơ Khí
Tán Hàn Lục Giác Là Gì?

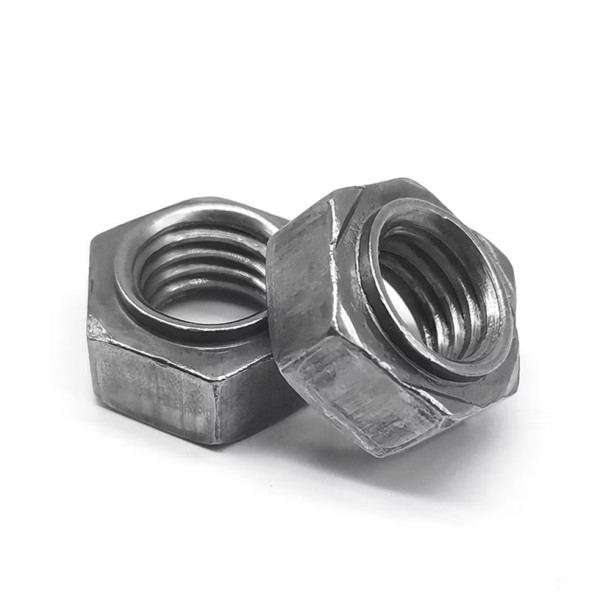

Tán Hàn Lục Giác (Weld Nut) còn được biết đến với các tên gọi phụ như Tán Hàn, Tán Hàn Lục Giác, Tán Hàn Ren Trong, và Tán Hàn Thép. Là một loại đai ốc đặc biệt được thiết kế để gắn cố định vào bề mặt kim loại thông qua quá trình hàn. Với hình dạng lục giác và các đặc điểm kỹ thuật nổi bật, loại tán này được sử dụng phổ biến trong nhiều ngành công nghiệp
Cấu Tạo Của Tán Hàn Lục Giác (Weld Nut)
Các bộ phận chính và vai trò
Tán Hàn Lục Giác (Weld Nut) có cấu tạo bao gồm các bộ phận chính:
- Thân Tán: Phần chính của tán, có ren trong để kết nối với các chi tiết khác. Thân tán có thể có hình dạng lục giác, tùy thuộc vào thiết kế và yêu cầu kỹ thuật.
- Lỗ ren: Nằm ở trung tâm thân tán, xuyên suốt từ mặt trên xuống mặt dưới. Cho phép lắp ghép với các loại bulong hoặc vít sau khi tán được hàn cố định.
- Phần Chân Hàn: Phần dưới cùng, tiếp xúc với bề mặt cần hàn, giúp cố định tán trên tấm kim loại.
Bản vẽ kỹ thuật
Tiêu Chuẩn Kỹ Thuật Của Tán Hàn Lục Giác (Weld Nut)
Tán hàn lục giác được chế tạo theo các tiêu chuẩn sau:
Tiêu chuẩn DIN 929 là tiêu chuẩn của Đức (DIN: Deutsches Institut für Normung) quy định về tán hàn lục giác (weld nut). Tiêu chuẩn này đưa ra các yêu cầu kỹ thuật cho tán hàn, bao gồm các thông số kích thước, tính chất cơ học và các yêu cầu về vật liệu.
Tiêu chuẩn DIN 929 quy định các yêu cầu cơ bản sau:
- Kích thước: Cung cấp các kích thước chi tiết của tán hàn như đường kính, chiều dài, độ dày và các thông số liên quan đến thiết kế của tán.
- Vật liệu: Các loại vật liệu được sử dụng cho sản xuất tán hàn, thường là thép cacbon hoặc thép không gỉ, tùy thuộc vào yêu cầu về khả năng chịu lực và chống ăn mòn.
- Công dụng của các bộ phận: Đặc biệt nhấn mạnh vai trò của từng bộ phận trong tán hàn, từ phần thân, đầu tán đến phần tiếp xúc với bề mặt hàn.
- Tiêu chuẩn chất lượng: Đưa ra các yêu cầu về độ bền kéo, độ bền chịu nén, khả năng chịu nhiệt và các đặc tính cơ học khác của tán hàn.
Vật Liệu Chế Tạo
Các loại vật liệu chính
Tán Hàn Lục Giác (Weld Nut) sử dụng các loại vật liệu sau:
Vật liệu
Thành phần
Đặc điểm
Ứng dụng
Inox 304
18% crom, 8% niken
Bền, sáng, chống gỉ tốt (trừ nước muối)
Thực phẩm, y tế, ngoài trời
Inox 316
Thêm 2-3% molypden
Chịu nhiệt (870°C), chống ăn mòn mạnh
Hàng hải, dầu khí
Thép
Hợp kim sắt-carbon
Bền, dẻo, dễ gia công, chi phí thấp
Xây dựng, máy móc
Đặc điểm riêng
- Thép: Bền, dẻo, dễ gia công, chi phí rẻ.
- Inox 304: phổ biến, bền đẹp, chi phí hợp lý, chống ăn mòn trong môi trường thường
- Inox 316: Có khả năng chống ăn mòn vượt trội, thường được sử dụng trong môi trường khắc nghiệt như môi trường biển hoặc hóa chất.
Các phương pháp xử lý bề mặt
- Nhiệt luyện đen: là quá trình tạo lớp oxit mỏng trên bề mặt kim loại (thường là thép) thông qua sự kết hợp của hóa chất và nhiệt độ cao. Tăng cường khả năng chống ăn mòn và tạo lớp bảo vệ cho bề mặt sản phẩm. Tạo ra vẻ ngoài màu đen đặc trưng, vừa có tính thẩm mỹ cao, vừa giúp sản phẩm ít bị oxi hóa khi tiếp xúc với không khí.
- Mạ kẽm: là quá trình phủ một lớp kẽm lên bề mặt kim loại (thường là thép) thông qua phương pháp điện phân. Trong quá trình này, sản phẩm kim loại được nhúng vào dung dịch kẽm và sau đó dòng điện sẽ giúp kết tinh lớp kẽm lên bề mặt kim loại. Chống ăn mòn tốt, đặc biệt trong các môi trường ẩm ướt hoặc tiếp xúc với hóa chất. Tăng độ bền cơ học và bảo vệ các chi tiết kim loại khỏi sự tác động của môi trường.
Bảng Thông Số Kích Thước Của Tán Hàn Lục Giác (Weld Nut)
Kích thước
Bước ren (mm)
Chiều rộng (mm)
Chiều cao (mm)
Vật liệu
Liên kết sản phẩm
M3
0.5
7.5
3
Inox
Tán Hàn Lục Giác Inox M3
M4
0.7
9
3.5
Inox
Tán Hàn Lục Giác Inox M4
Thép
Tán Hàn Lục Giác Thép M4
M5
0.8
10
4
Inox
Tán Hàn Lục Giác Inox M5
Thép
Tán Hàn Lục Giác Thép M5
M6
1
11
5
Inox
Tán Hàn Lục Giác Inox M6
Thép
Tán Hàn Lục Giác Thép M6
M8
1.25
14
6.5
Inox
Tán Hàn Lục Giác Inox M8
Thép
Tán Hàn Lục Giác Thép M8
M10
1.5
17
8
Inox
Tán Hàn Lục Giác Inox M10
Thép
Tán Hàn Lục Giác Thép M10
M12
1.75
19
10
Inox
Tán Hàn Lục Giác Inox M12
Thép
Tán Hàn Lục Giác Thép M12
M16
2
24
13
Inox
Tán Hàn Lục Giác Inox M16
Thép
Tán Hàn Lục Giác Thép M16
M20
2.5
30
16
Inox
Tán Hàn Lục Giác Inox M20
Xem thêm các loại tán hàn
Phân Loại Của Tán Hàn Lục Giác (Weld Nut)
Tán Hàn Lục Giác (Weld Nut) có thể được chia thành nhiều loại dựa trên các yếu tố như kích thước, vật liệu và ứng dụng cụ thể:
Tán Hàn Lục Giác có thể được phân loại dựa trên các tiêu chí sau:
Phân loại theo vật liệu chế tạo:
- Thép: Bền, dẻo, dễ gia công, chi phí rẻ.
- Inox 304: Được sử dụng chủ yếu cho các ứng dụng yêu cầu độ bền vừa phải và chống ăn mòn nhẹ.
- Inox 316: Dùng cho các môi trường có tính ăn mòn mạnh, hóa chất, nước biển
Phân loại theo kích cỡ:
- Bao gồm các kích thước phổ biến như M6 (6 mm), M8 (8 mm), M10 (10 mm), M12, M14, M16, M20, M22, M24, M30.
- Ý nghĩa: “M” là viết tắt của “Metric” (hệ mét), số sau là đường kính danh nghĩa của ren. Ví dụ, M10 có đường kính ren khoảng 10 mm. Đây là chuẩn phổ biến ở châu Âu và châu Á.
Phân loại theo chiều dài:
Từ 4mm đến 20mm hoặc theo yêu cầu kỹ thuật.
Ưu Và Nhược Điểm Của Tán Hàn Lục Giác (Weld Nut)
Ưu điểm:
- Độ bền cao: Chịu lực tốt, đảm bảo liên kết chắc chắn giữa các chi tiết.
- Dễ dàng lắp đặt: Thiết kế đầu lục giác giúp việc lắp đặt và tháo gỡ trở nên đơn giản.
- Đa dạng kích cỡ: Phù hợp với nhiều ứng dụng và yêu cầu kỹ thuật khác nhau.
- Khả năng chống ăn mòn: Phù hợp với môi trường khắc nghiệt.
Nhược điểm:
- Chi phí cao: Đặc biệt đối với các loại làm từ inox hoặc có yêu cầu kỹ thuật đặc biệt.
- Yêu cầu kỹ thuật cao: Cần tuân thủ các tiêu chuẩn kỹ thuật trong lắp đặt để đảm bảo hiệu quả sử dụng.
Ứng Dụng Của Tán Hàn Lục Giác (Weld Nut)
Tán Hàn Lục Giác (Weld Nut) được sử dụng rộng rãi trong nhiều ngành công nghiệp, bao gồm:
1. Ngành Ô tô
- Vai trò: Kết nối các bộ phận của khung xe, vỏ xe và các bộ phận động cơ.
- Lợi ích: Tiết kiệm không gian và trọng lượng, cải thiện độ bền của các bộ phận chịu lực trong xe, tiết kiệm chi phí sản xuất
2. Ngành Cơ Khí
- Vai trò: Kết nối các bộ phận của máy móc và thiết bị công nghiệp, như các bộ phận trong động cơ, các thiết bị chính xác, v.v.
- Lợi ích: Đảm bảo độ chính xác, chịu lực và va đập tốt, kéo dài tuổi thọ của thiết bị, giúp tiết kiệm chi phí bảo trì và sửa chữa.
3. Ngành Xây Dựng
- Vai trò: Liên kết các kết cấu thép, tạo ra sự ổn định và chắc chắn cho các công trình xây dựng như cầu, tòa nhà cao tầng, hoặc các công trình hạ tầng.
- Lợi ích: Tăng cường tính ổn định của công trình xây dựng, giảm thiểu sai sót trong thi công, tiết kiệm thời gian.
4. Ngành Sản Xuất Thiết Bị Điện Tử
- Vai trò: Kết nối các bộ phận trong tủ điện, thiết bị điện tử, tạo ra các mối nối ổn định cho các linh kiện điện tử.
- Lợi ích: Cải thiện độ bền của thiết bị, tăng tính chính xác, tiết kiệm chi phí sản xuất.
Hướng dẫn cách sử dụng
#1 Chọn tán hàn phù hợp:
- Nếu dùng trong môi trường ẩm, chọn tán inox 304 hoặc inox 316 để chống gỉ.
- Nếu cần chịu tải trọng lớn, chọn tán thép cường lực.
#2 Dụng cụ hàn tán:
- Máy hàn điện, hàn TIG, hàn MIG hoặc hàn điểm.
- Que hàn hoặc dây hàn phù hợp với vật liệu tán và bề mặt cần hàn.
#3 Cách Hàn Tán Lục Giác
Bước 1: Chuẩn bị bề mặt hàn
- Làm sạch bề mặt kim loại bằng giấy nhám hoặc bàn chải thép để loại bỏ bụi bẩn, dầu mỡ.
- Đặt tán hàn lên đúng vị trí cần hàn.
Bước 2: Hàn cố định tán
- Dùng máy hàn điểm hoặc hàn hồ quang để hàn các gờ tán vào bề mặt kim loại.
- Đảm bảo mối hàn phủ kín và chắc chắn nhưng không làm ảnh hưởng đến ren bên trong tán.
Bước 3: Kiểm tra và làm sạch
- Đợi mối hàn nguội hẳn, sau đó kiểm tra độ chắc chắn bằng cách vặn thử bu lông.
- Dùng chổi sắt hoặc giấy nhám để làm sạch mối hàn nếu cần.
#4 Cách Sử Dụng Tán Hàn Sau Khi Hàn
Lắp bu lông vào tán hàn
Tháo bu lông khi cần
- Dùng cờ lê hoặc máy vặn vít để tháo bu lông khi cần bảo trì hoặc thay thế linh kiện.
Lưu ý khi sử dụng
- Không hàn quá lâu để tránh làm cháy ren bên trong tán.
- Đảm bảo bề mặt sạch trước khi hàn để mối hàn chắc chắn.
- Kiểm tra ren sau khi hàn, nếu có xỉ hàn bám vào ren, dùng taro để làm sạch.
FAQ:
- Tán hàn lục giác là gì?
Tán hàn lục giác là một loại tán có hình dáng lục giác (sáu cạnh) và được sử dụng trong quá trình hàn để tạo ra các mối nối chắc chắn giữa các chi tiết kim loại. Tán này có thể được hàn trực tiếp vào bề mặt vật liệu để tạo mối nối cố định mà không cần dùng đến các phương pháp nối khác như vít hay đinh tán.
- Ứng dụng của tán hàn lục giác là gì?
Tán hàn lục giác thường được sử dụng trong các ngành công nghiệp chế tạo máy móc, xây dựng, chế tạo khung thép, lắp ráp ô tô, và các sản phẩm điện tử. Chúng cũng được sử dụng trong các mối nối cần độ chính xác cao và khả năng chịu lực lớn.
- Tán hàn lục giác có dễ sử dụng không?
Tán hàn lục giác rất dễ sử dụng, đặc biệt là trong các quá trình sản xuất hàng loạt. Chúng có thể được hàn vào các bề mặt kim loại bằng cách sử dụng nhiệt hoặc điện, giúp kết nối các bộ phận mà không cần dùng các phương tiện liên kết khác như đinh tán hay vít.
- Tán hàn lục giác có khả năng chịu lực tốt không?
Tán hàn lục giác được thiết kế để chịu lực tốt. Hình dáng lục giác giúp phân bổ lực đều, làm tăng khả năng chịu tải trọng và độ bền của mối hàn.
- Tán hàn lục giác có dễ bị mài mòn không?
Tán hàn lục giác làm từ vật liệu thép không gỉ hoặc hợp kim chịu nhiệt sẽ có khả năng chống mài mòn rất tốt. Tuy nhiên, nếu sử dụng trong môi trường có ma sát cao hoặc tiếp xúc với các chất ăn mòn mạnh, bạn cần kiểm tra và thay thế định kỳ.
- Tán hàn lục giác có thể chịu nhiệt tốt không?
Tán hàn lục giác làm từ inox hoặc hợp kim chịu nhiệt sẽ có khả năng chịu nhiệt rất tốt, có thể sử dụng trong môi trường nhiệt độ cao mà không bị biến dạng hay hư hỏng.
- Làm sao để chọn tán hàn lục giác phù hợp?
Khi chọn tán hàn lục giác, bạn cần xem xét các yếu tố như vật liệu của tán, kích thước, khả năng chịu lực, môi trường sử dụng (trong nhà hay ngoài trời), và các yêu cầu kỹ thuật của công việc.
- Tán hàn lục giác có giá thành như thế nào?
Giá của tán hàn lục giác có thể thay đổi tùy thuộc vào chất liệu, kích thước và số lượng. Giá từ 1.300đ/ con
