Tán Hàn Lục Giác Thép DIN929 M10

Phân Tích Chuyên Sâu Tán Hàn Lục Giác Thép DIN929 M10

1. Tán Hàn Lục Giác Thép DIN929 M10 là gì và vai trò trong kết cấu chịu lực?

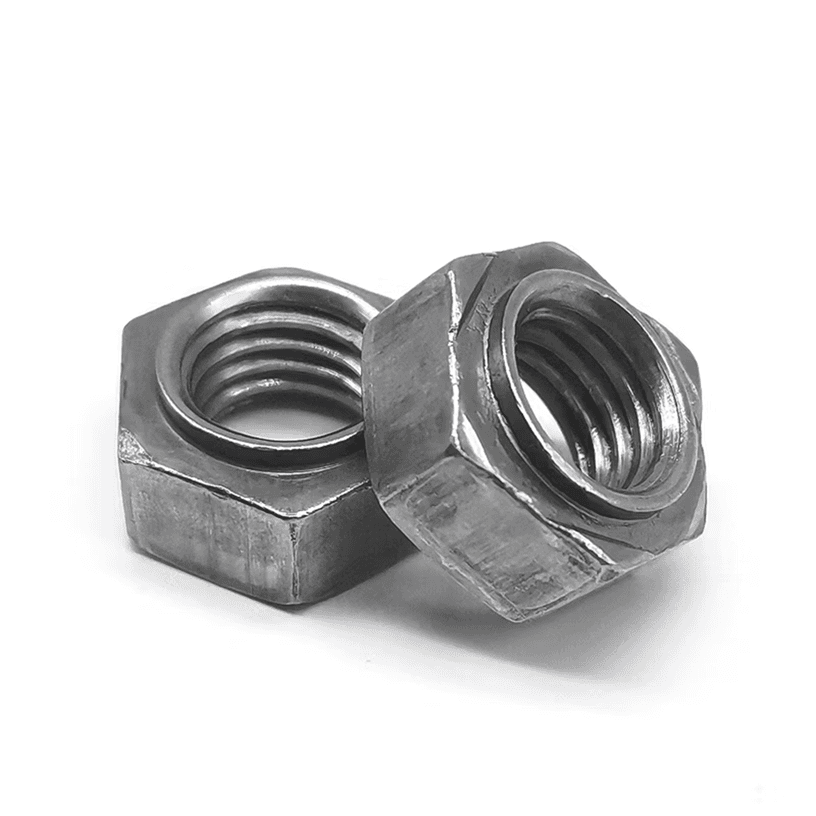

Tán Hàn Lục Giác Thép DIN929 M10 là dòng đai ốc đặc thù được thiết kế để liên kết vĩnh cửu lên bề mặt phôi kim loại thông qua nhiệt lượng từ máy hàn điện trở. Với kích thước lớn và khả năng chịu tải cao, loại tán này thường được sử dụng để tạo ra các điểm ren chắc chắn trên các tấm thép dày, cho phép lắp ráp các bu lông chịu lực mà không cần sử dụng cờ lê để giữ đai ốc từ phía đối diện.

Sản phẩm sử dụng hệ ren M10 với cấu trúc 3 mấu hàn nhô cao tại mặt đáy. Khi tiến hành hàn điểm, các mấu này đóng vai trò là điểm tập trung nhiệt, nóng chảy và hòa nhập hoàn toàn vào bề mặt phôi kim loại. Nhờ lớp xử lý nhiệt luyện đen, tán hàn không chỉ đạt được độ cứng bề mặt tối ưu mà còn giúp quá trình mồi hồ quang diễn ra ổn định, đảm bảo mối hàn không bị rỗ khí hay bong tróc trong các kết cấu cơ khí hạng nặng.

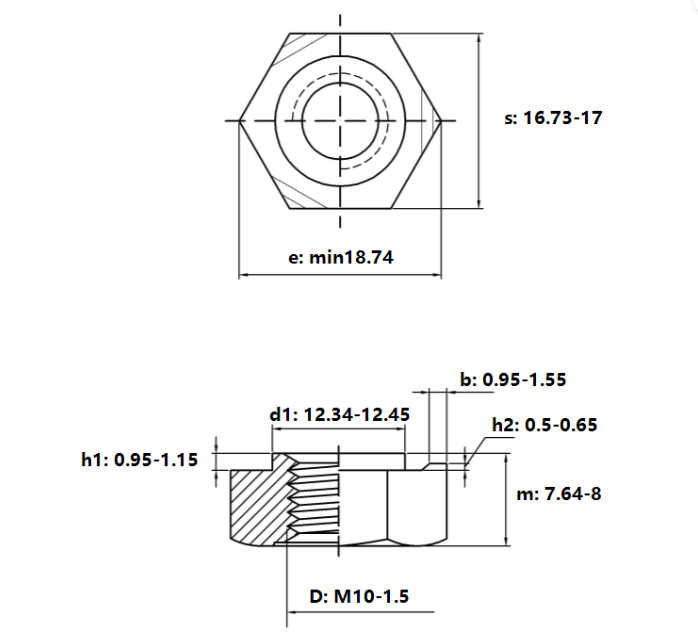

2. Bảng dữ liệu thông số kỹ thuật chi tiết của Đai Ốc Hàn Thép M10

D: Đường kính ren danh định (10mm)

S: Kích thước khóa lục giác (17mm)

T: Độ dày thân tán (8mm)

3. Cấu tạo vật liệu thép carbon và tiêu chuẩn kỹ thuật DIN 929

Dòng Tán Hàn DIN 929 M10 được chế tạo để đáp ứng các yêu cầu khắt khe về cường độ chịu kéo và độ bám dính:

• Thép Carbon chất lượng cao: Đảm bảo khả năng tương thích hàn tuyệt vời, giúp mối nối đạt được độ ngấu sâu mà không gây giòn kim loại vùng lân cận.
• 3 Điểm chân hàn (Projections): Được thiết kế chính xác để phân bổ nhiệt lượng đều, giúp tán không bị nghiêng lệch trong quá trình ép hàn.
• Công nghệ nhiệt luyện đen: Quá trình tôi nhiệt tạo ra lớp oxit đen bảo vệ, gia tăng độ cứng cho các bước ren 1.5mm, ngăn ngừa hiện tượng cháy ren hoặc trượt ren khi siết lực lớn.

Với độ dày 8mm và kích thước khóa 17mm, tán hàn M10 mang lại diện tích tiếp xúc lớn, đảm bảo khả năng phân phối lực nén đều lên bề mặt phôi thép, phù hợp cho các khung sườn chịu tải trọng lớn.

4. Lợi ích của công nghệ nhiệt luyện đen đối với độ bền và khả năng hàn?

Việc áp dụng quy trình Nhiệt luyện đen mang lại những giá trị kỹ thuật thực tiễn cho sản phẩm:

• Độ cứng ren vượt trội: Giúp tán chịu được momen xoắn cao từ các thiết bị siết bu lông công nghiệp mà không bị biến dạng lòng ren.
• Chống oxy hóa tạm thời: Lớp màng đen mịn bảo vệ sản phẩm khỏi các tác động của môi trường trong quá trình lưu kho và chờ sản xuất.
• Tối ưu hóa dòng điện: Bề mặt nhiệt luyện giúp điện cực tiếp xúc ổn định, giảm thiểu tia lửa văng bắn và tăng độ bền cho điện cực máy hàn điểm.

5. Cơ chế nóng chảy điện trở và khả năng chịu tải của Tán Hàn M10

Tán hàn M10 vận hành dựa trên nguyên lý tập trung dòng điện cao độ để hình thành liên kết phân tử:

• Nhiệt lượng tập trung: Dòng điện đi qua 3 mấu hàn có diện tích tiếp xúc nhỏ, làm nóng chảy cục bộ mấu hàn và mặt phôi chỉ trong vài mili giây.
• Liên kết đồng nhất: Dưới áp lực ép của máy hàn, kim loại nóng chảy hòa quyện vào nhau, tạo thành một khối thống nhất có khả năng chịu lực kéo dọc trục cực lớn.
• Chống xoay tuyệt đối: Sau khi hàn, hình dáng lục giác 17mm bám chặt vào phôi, ngăn chặn hoàn toàn việc tán bị xoay tròn khi thi công lắp đặt bu lông.

6. Hệ thống phân loại và các quy chuẩn đai ốc hàn hiện nay?

Đai ốc hàn được thiết kế đa dạng để tương thích với các phương pháp gia công và môi trường khác nhau:

Theo cấu trúc hình học:

• DIN 929 (Tán lục giác): Là tiêu chuẩn phổ biến nhất, cho phép cấp phôi tự động dễ dàng và đối xứng lực tốt.
• Tán hàn vuông: Thường có 4 mấu hàn ở các góc, diện tích tiếp xúc rộng, ưu tiên cho các bề mặt phôi rất dày.

Theo lớp phủ và vật liệu:

• Thép nhiệt luyện đen: Chuyên dụng cho các kết cấu khung sườn, yêu cầu độ bền cơ lý cao nhất.
• Inox 304/316: Dành cho ngành thực phẩm, hóa chất hoặc các vị trí yêu cầu tính thẩm mỹ và chống gỉ sét tuyệt đối.
• Thép mạ kẽm: Ít dùng hơn trong hàn điểm do lớp kẽm có thể gây độc hại và làm bẩn mối hàn khi nóng chảy.

7. Đánh giá ưu thế và các lưu ý kỹ thuật khi thi công Tán Hàn M10

Sử dụng tán hàn M10 giúp tối ưu hóa quy trình sản xuất nhưng đòi hỏi sự chính xác về thông số máy:

Ưu điểm nổi bật:

• Hiệu suất lắp ráp cao: Loại bỏ công đoạn khoan lỗ ta-rô và sử dụng vòng đệm, giảm chi phí nhân công đáng kể.
• Độ tin cậy cao: Mối hàn không bao giờ bị lỏng theo thời gian, chịu được rung động liên tục từ động cơ.
• Thẩm mỹ bề mặt: Không cần dùng bu lông xuyên thấu, giúp bề mặt đối diện của tấm thép phẳng đẹp.

Lưu ý kỹ thuật:

• Áp lực và dòng điện: Với size lớn như M10, cần điều chỉnh dòng điện đủ mạnh và áp lực ép đủ lớn để đảm bảo 3 mấu hàn ngấu đều.
• Làm sạch bề mặt: Phôi thép không được bám dầu mỡ hoặc sơn tĩnh điện tại vị trí hàn để tránh mối hàn bị yếu.

8. Những ngành công nghiệp trọng điểm ứng dụng Tán Hàn Thép M10?

Với đặc tính chịu lực kéo và lực xé vượt trội, Tán Hàn Thép M10 DIN929 là linh kiện thiết yếu trong:

• Chế tạo xe vận tải nặng: Gắn các điểm ren chịu lực trên khung gầm xe tải, sơ mi rơ moóc và các bệ máy phát điện trên xe.
• Kết cấu khung nhà thép: Sử dụng trong các hệ thống giá đỡ ống dẫn kỹ thuật, khung treo điều hòa trung tâm và các tấm sàn cơ khí.
• Sản xuất container và bồn chứa: Tạo điểm neo giữ cho các thiết bị phụ trợ trên vỏ bồn thép hoặc thùng xe chuyên dụng.
• Máy móc nông nghiệp công suất lớn: Lắp ráp khung máy cày, máy gặt và các thiết bị thu hoạch làm việc trong môi trường rung lắc mạnh.
• Ngành năng lượng: Sử dụng trong lắp ráp vỏ máy biến áp, trạm biến áp và các hệ thống tủ điện phân phối hạng nặng.

9. Đặc tính cơ lý và khả năng chịu nhiệt của dòng thép luyện đen

Sản phẩm được sản xuất từ mác thép carbon đặc thù có khả năng chịu đựng sốc nhiệt cực tốt. Trong quá trình hàn điểm, mặc dù nhiệt độ tại mấu hàn tăng cao đột ngột, nhưng nhờ độ dày thân tán 8mm, nhiệt lượng được tản đi nhanh chóng qua các cạnh lục giác. Điều này giúp bước ren 1.5mm không bị biến dạng nhiệt, đảm bảo tính nguyên vẹn của lòng ren sau khi hoàn tất quy trình lắp đặt.

10. Quy trình hàn điểm tiêu chuẩn để tạo mối liên kết ren vững chắc

Để đạt được chất lượng mối nối chuẩn ISO, người vận hành cần tuân thủ các bước:

Các bước thực hiện:

• Định vị chi tiết: Đặt tán hàn M10 vào đúng tọa độ trên phôi, sử dụng khuôn gá nếu cần độ chính xác cao.
• Thiết lập thông số: Cài đặt thời gian phóng điện và lực ép (Squeeze pressure) phù hợp với kích thước ren M10 và độ dày phôi.
• Tiến hành hàn: Ép điện cực máy hàn vào đỉnh tán, dòng điện sẽ đi qua 3 mấu để tạo mối liên kết đồng nhất.

Kiểm soát chất lượng:

• Vệ sinh ren: Sau khi hàn, nên kiểm tra và thổi sạch xỉ hàn hoặc bụi oxit nhiệt luyện trong lòng ren trước khi bắt bu lông.

11. Cách kiểm tra chất lượng Tán Hàn Thép DIN929 đạt chuẩn?

Để đảm bảo an toàn cho công trình, việc đánh giá chất lượng sản phẩm là tối quan trọng:

• Độ đồng đều của mấu hàn: 3 chân hàn phải có độ cao bằng nhau hoàn hảo để tránh hiện tượng hàn bị lệch hoặc mối hàn không ngấu đều.
• Lớp phủ bề mặt: Lớp nhiệt luyện đen phải mịn, không có hiện tượng vảy nến hoặc rỉ đỏ xuất hiện trên các khe ren.
• Kiểm tra ren: Sử dụng dưỡng ren chuẩn M10 để kiểm tra; bu lông phải vặn vào nhẹ nhàng, không bị kẹt hay lỏng lẻo quá mức.

12. Chính sách giá và hệ thống cung ứng vật tư Mecsu chuyên nghiệp?

a. Giá bán tham khảo: 1,844 đ / Cái (Đã bao gồm VAT)

Mecsu cung cấp giải pháp vật tư lắp xiết với mức giá cạnh tranh nhất cho dòng tán hàn thép nhiệt luyện đen M10. Chúng tôi có chính sách chiết khấu linh hoạt cho các nhà máy sản xuất linh kiện ô tô, xưởng cơ khí chế tạo máy hoặc các dự án hạ tầng lớn.

b. Tại sao Mecsu là đối tác hàng đầu của bạn?

• Nhanh Chóng: Hệ thống xử lý đơn hàng tự động, đảm bảo giao hàng thần tốc đến tận công xưởng.
• Đúng Chất Lượng: Cam kết mọi sản phẩm đều đạt chuẩn DIN 929, đi kèm chứng chỉ mác thép rõ ràng.
• Đủ & Kịp Thời: Luôn duy trì mức tồn kho lớn, đáp ứng mọi yêu cầu cấp bách của dây chuyền sản xuất.

ĐẶT MUA TÁN HÀN LỤC GIÁC TẠI ĐÂY

13. Các câu hỏi thường gặp (FAQ) về Tán Hàn Lục Giác Thép DIN929 M10

a. Tán hàn M10 có thể hàn lên phôi nhôm được không?

Không nên. Thép carbon nhiệt luyện và nhôm có nhiệt độ nóng chảy và tính chất điện học khác nhau. Việc hàn tán thép lên phôi nhôm sẽ tạo ra mối liên kết rất yếu và dễ bị gãy vỡ. Bạn nên sử dụng tán hàn bằng nhôm chuyên dụng hoặc phương pháp tán rút cho phôi nhôm.

b. Tại sao sau khi hàn, tôi vặn bu lông M10 vào bị kẹt?

Nguyên nhân thường do nhiệt lượng hàn quá lớn làm biến dạng bước ren hoặc xỉ hàn bắn vào bên trong lòng đai ốc. Để khắc phục, bạn cần giảm dòng điện hàn hoặc sử dụng mỡ chống hàn văng chuyên dụng để bảo vệ ren trước khi thi công.

c. Tôi có thể dùng tán hàn M10 thép đen cho các thiết bị ngoài trời không?

Được, nhưng sau khi hàn xong, bạn bắt buộc phải tiến hành sơn phủ bảo vệ hoặc mạ kẽm cho toàn bộ kết cấu. Lớp nhiệt luyện đen chỉ bảo vệ tạm thời, nếu để tiếp xúc trực tiếp với mưa nắng kéo dài, mối hàn và tán sẽ bị gỉ sét nhanh chóng.

d. Có cần dùng vòng đệm (long đền) khi siết bu lông vào tán hàn không?

Điều này tùy thuộc vào thiết kế. Tuy nhiên, do tán hàn đã được liên kết vĩnh cửu vào phôi, mặt phẳng của tán thường rất ổn định. Thông thường, người ta chỉ dùng vòng đệm phẳng nếu muốn bảo vệ bề mặt chi tiết lắp ráp thêm phía trên.

e. Tán hàn M10 chịu được momen xoắn tối đa là bao nhiêu?

Thông số này phụ thuộc vào mác thép của tán và độ bền của mối hàn trên phôi. Với tán chuẩn DIN 929 tại Mecsu, khi được hàn đúng kỹ thuật, nó hoàn toàn chịu được lực siết tiêu chuẩn của bu lông cấp bền 8.8.

14. Dịch vụ tư vấn giải pháp lắp ghép kỹ thuật tại Mecsu

Mecsu không chỉ là đơn vị cung cấp linh kiện, chúng tôi là người bạn đồng hành cùng các kỹ sư. Nếu bạn đang gặp khó khăn trong việc thiết kế mối nối chịu lực hoặc cần tư vấn về thông số máy hàn cho size M10, đội ngũ kỹ sư tại Mecsu luôn sẵn sàng hỗ trợ trực tiếp để tối ưu hóa hiệu quả sản xuất của bạn.

Địa chỉ: B28/I - B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Tổng đài CSKH: 1800 8137

Email liên hệ: sales@mecsu.vn

Website chính thức: mecsu.vn

15. Thông tin bổ sung và kinh nghiệm thực tế từ xưởng sản xuất

a. Chuyện nghề: Khắc phục sự cố trên khung rơ moóc

Trong một dự án sản xuất khung xe rơ moóc, việc sử dụng các loại đai ốc thông thường kết hợp long đền vênh đã dẫn đến tình trạng lỏng bu lông do rung động mạnh trên đường trường. Sau khi chuyển sang sử dụng phương pháp Tán Hàn Thép DIN929 M10 hàn đính trực tiếp vào khung sườn, toàn bộ các điểm bắt vít đã trở nên vững chắc tuyệt đối, loại bỏ hoàn toàn chi phí bảo trì định kỳ cho khách hàng.

b. Lời khuyên từ kỹ thuật viên máy hàn điện trở

“Với size M10, bề mặt phôi cần được mài phẳng hoàn toàn. Nếu phôi bị vênh, 3 mấu hàn sẽ không tiếp xúc đồng thời, dẫn đến tình trạng mối hàn bị 'nổ' hoặc chỉ dính 1-2 chân, làm giảm 50% khả năng chịu lực kéo của tán.” — Chuyên gia giải pháp Mecsu.

c. Tài liệu tham khảo uy tín

Nội dung được đối soát kỹ thuật dựa trên:

• Tiêu chuẩn quốc tế DIN 929 dành cho Hexagon weld nuts.
• Thông số mác thép carbon theo ISO 898-2 dành cho vật liệu lắp xiết.
• Dữ liệu thực nghiệm từ quy trình kiểm soát chất lượng của các đối tác sản xuất cơ khí hạng nặng của Mecsu.
