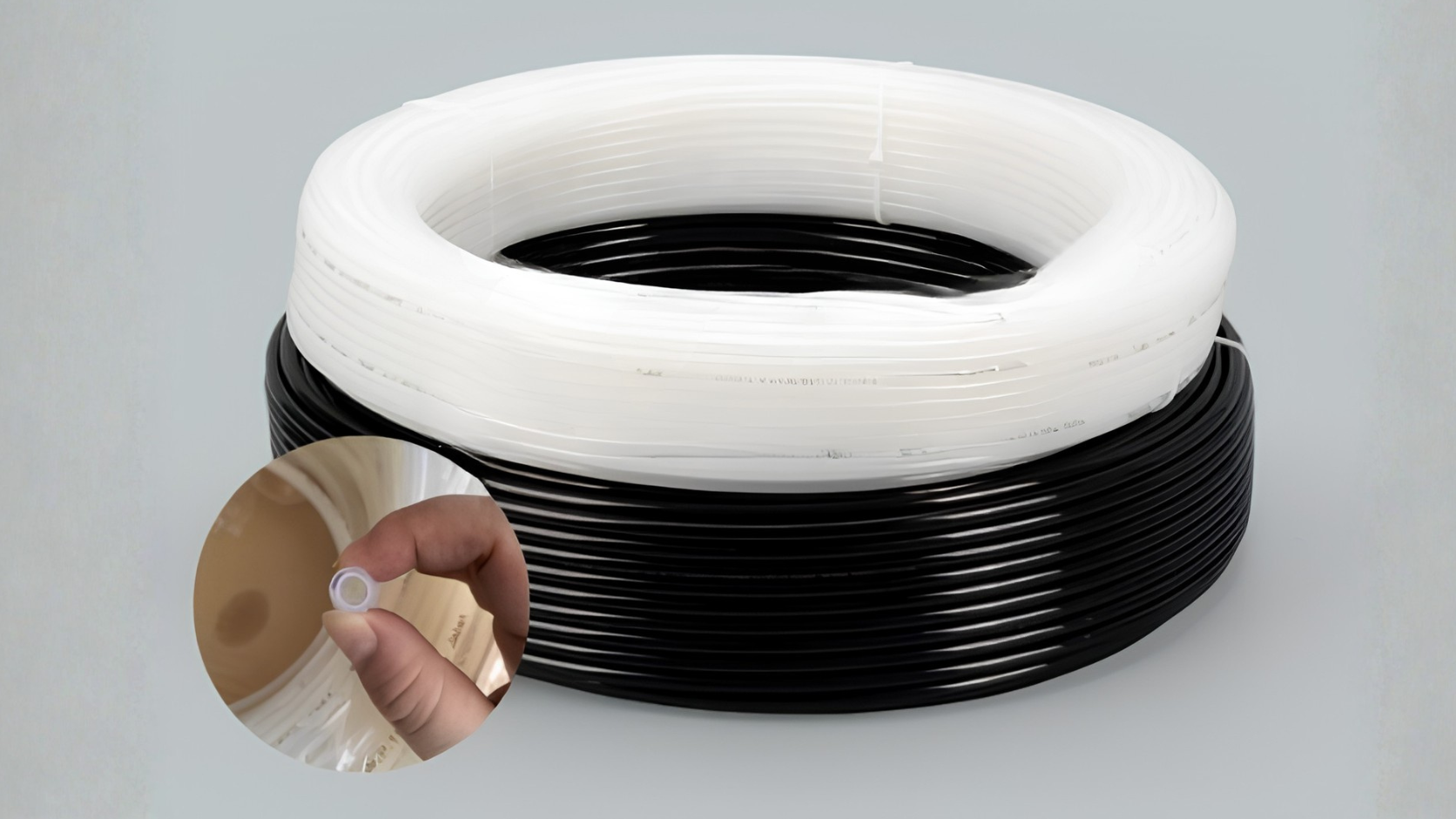

Ống hơi Nylon PA (Nylon Pneumatic Tubing / Polyamide Tubing) là loại ống nhựa kỹ thuật dùng để dẫn khí nén trong máy móc và hệ thống tự động hóa. Ống có thành tương đối cứng, ổn định kích thước và phù hợp với nhiều loại khớp nối khí nén có kích thước tương ứng. So với ống PU mềm, ống PA thường được ưu tiên cho các tuyến ống cần giữ hình dạng ổn định và yêu cầu khả năng chịu áp theo thông số của từng mã sản phẩm.
Khi chọn ống hơi Nylon PA, không nên chỉ dựa vào đường kính. Người mua cần đối chiếu đường kính ngoài (OD) × đường kính trong (ID), vật liệu, áp suất làm việc, nhiệt độ sử dụng, bán kính uốn, loại fitting và môi chất. Đặc biệt, thông số áp suất và nhiệt độ phải được kiểm tra theo đúng mã sản phẩm vì các kích thước hoặc dòng PA khác nhau có thể có giới hạn làm việc khác nhau.
1. Ống hơi Nylon PA là gì?
Ống hơi Nylon PA là ống dẫn khí được sản xuất từ vật liệu Polyamide (PA), thuộc nhóm nhựa kỹ thuật có độ bền cơ học và độ ổn định kích thước tốt. Trong hệ thống khí nén, ống có nhiệm vụ dẫn khí từ nguồn cấp đến van, xi lanh, bộ điều khiển, cảm biến hoặc các cơ cấu chấp hành khác. Hình dạng ống thường là dạng tròn, thành ống đồng đều và được xác định bằng kích thước đường kính ngoài × đường kính trong.
Đặc điểm dễ nhận biết của ống PA là thành ống tương đối cứng so với ống PU, giúp ống giữ hình dạng tốt khi được định tuyến cố định. Tuy nhiên, độ cứng cũng khiến ống PA không phải lựa chọn tối ưu cho những vị trí phải uốn gập liên tục. Khả năng chịu áp, nhiệt độ làm việc, bán kính uốn và môi chất sử dụng cần được xác định theo thông số của từng dòng hoặc từng mã sản phẩm.
Ống PA thường được sử dụng trong đường khí của thiết bị tự động hóa, máy móc công nghiệp, tủ điều khiển, hệ thống van và các tuyến khí cần đi cố định. Với các ứng dụng đặc biệt như phanh khí nén phương tiện, môi chất ngoài khí nén hoặc môi trường nhiệt độ cao, cần kiểm tra tiêu chuẩn và catalogue của đúng sản phẩm trước khi sử dụng.

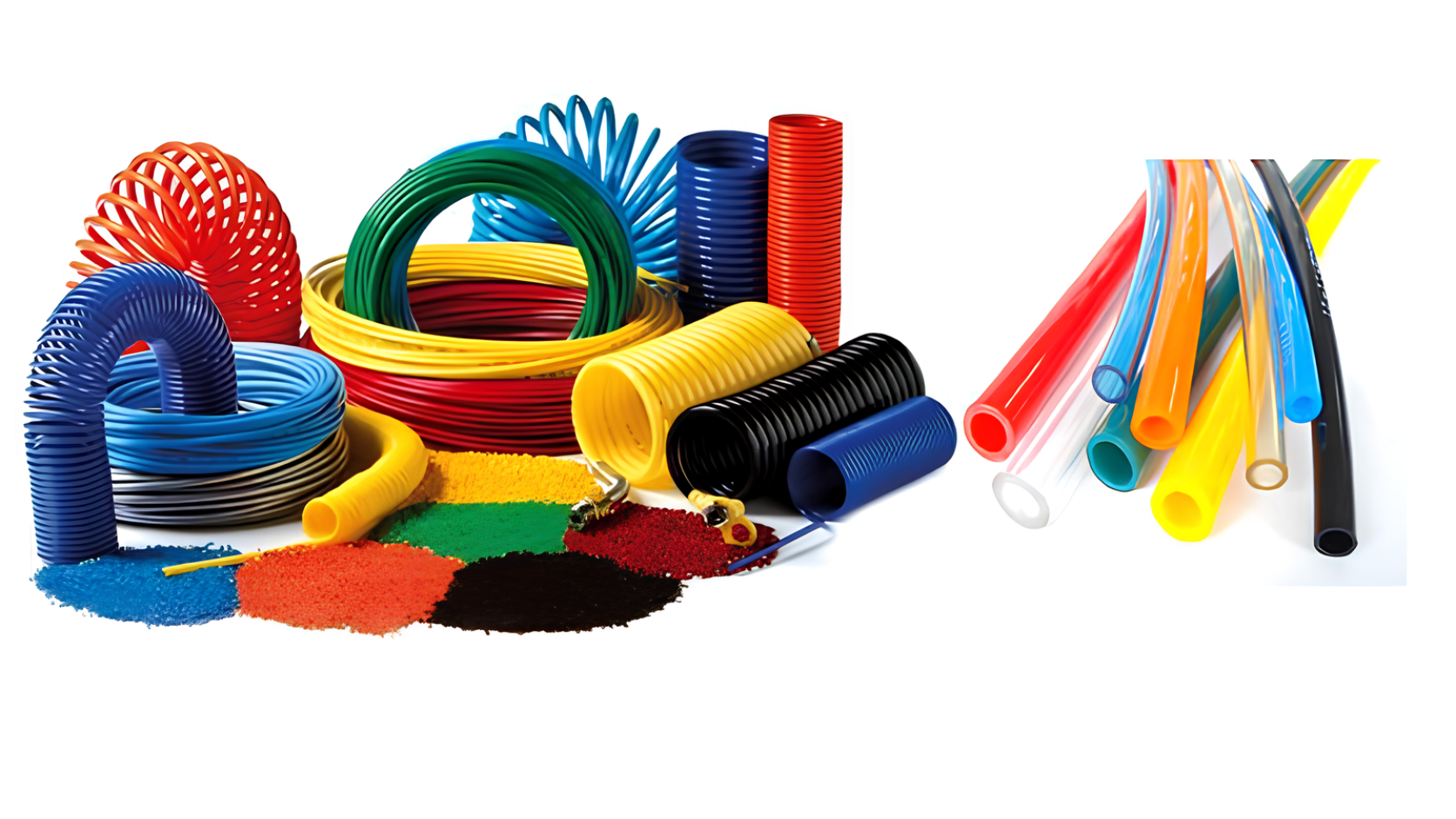

2. Các dòng/loại Ống hơi Nylon PA phổ biến
2.1. Phân loại theo kích thước OD × ID
Ống hơi Nylon PA thường được nhận diện bằng đường kính ngoài (OD) × đường kính trong (ID). Một số quy cách thường gặp gồm 4×2 mm, 6×4 mm, 8×6 mm, 10×8 mm, 12×9 mm và 16×12 mm. OD đặc biệt quan trọng khi lựa chọn fitting Push-in vì đầu nối phải tương thích với đúng đường kính ngoài của ống.
Trong khi đó, ID ảnh hưởng trực tiếp đến tiết diện dòng khí đi qua. Khi cùng chiều dài và điều kiện làm việc, ống có ID lớn hơn thường cho khả năng truyền lưu lượng cao hơn. Vì vậy, không nên chỉ nhìn OD để lựa chọn nếu hệ thống có yêu cầu cụ thể về lưu lượng hoặc tổn thất áp suất.
2.2. Phân loại theo vật liệu Polyamide
Polyamide có nhiều loại vật liệu như PA6, PA11 và PA12. Các loại này có sự khác biệt về độ cứng, độ hút ẩm, độ dẻo dai, khả năng chịu môi trường và đặc tính cơ học. Tuy nhiên, không nên mặc định PA6, PA11 hoặc PA12 theo một thứ tự “tốt hơn” tuyệt đối. Việc lựa chọn phải dựa trên yêu cầu của hệ thống và thông số do nhà sản xuất công bố.
Đối với sản phẩm cụ thể trên Mecsu, cần ưu tiên thông tin của đúng thương hiệu và mã hàng thay vì lấy đặc tính của một loại PA khác để áp dụng cho toàn bộ dòng sản phẩm.
2.3. Phân loại theo màu sắc và quy cách cung cấp

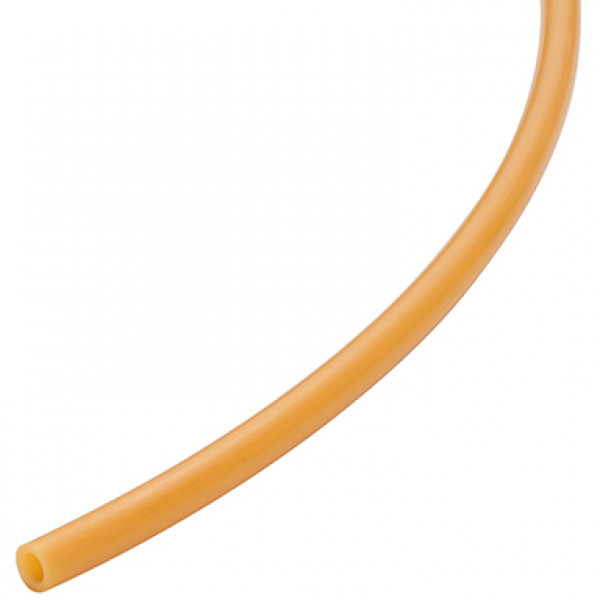

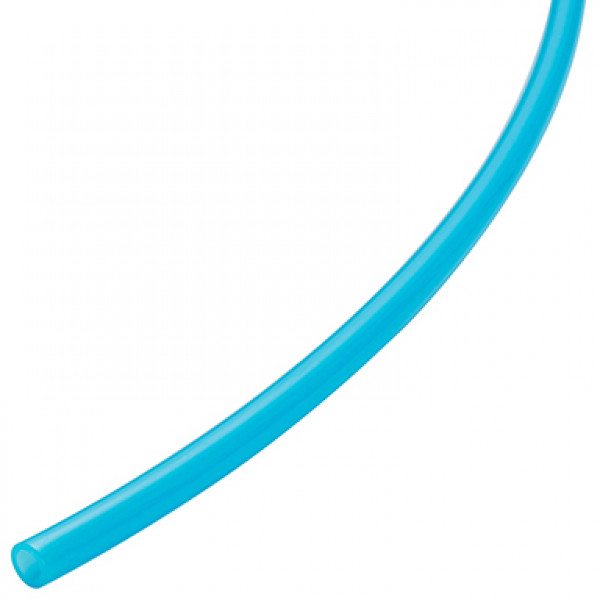

Ống PA có thể được cung cấp với nhiều màu tùy dòng sản phẩm, chẳng hạn đen, trắng trong hoặc các màu nhận diện đường khí. Màu sắc chủ yếu hỗ trợ phân biệt tuyến ống và nhận diện hệ thống, không phải là tiêu chí xác định khả năng chịu áp nếu nhà sản xuất không quy định.
Quy cách cung cấp cũng cần được kiểm tra trước khi đặt hàng. Một mã có thể được bán theo mét hoặc cuộn với chiều dài xác định. Không nên suy đoán quy cách đóng gói giữa các mã có kích thước gần giống nhau.
3. Cách chọn Ống hơi Nylon PA đúng
3.1. Xác định nhu cầu và điều kiện sử dụng trước khi chọn
Trước tiên cần xác định ống được sử dụng cho hệ thống khí nén nào, vị trí lắp đặt cố định hay có chuyển động, tần suất vận hành và điều kiện môi trường. Nếu tuyến ống nằm trong khu vực có nhiệt độ cao, dầu, hóa chất, rung động hoặc thường xuyên uốn cong, các yếu tố này phải được đưa vào quá trình lựa chọn. Không nên chọn ống chỉ dựa trên tên gọi “ống PA” hoặc đường kính đang sử dụng.
3.2. Chọn đúng kích thước OD × ID
Đây là thông số cần kiểm tra đầu tiên khi lựa chọn ống. OD quyết định khả năng tương thích với fitting, đặc biệt là các đầu nối Push-in sử dụng cơ cấu ngàm giữ theo đường kính ngoài của ống. Nếu OD không đúng, ống có thể không cắm được, không giữ chắc hoặc phát sinh rò rỉ khí.
ID quyết định tiết diện bên trong của đường ống và có liên quan đến khả năng truyền lưu lượng. Với những tuyến khí dài hoặc thiết bị yêu cầu lưu lượng lớn, cần xem xét ID cùng với chiều dài ống, lưu lượng và cấu hình fitting thay vì chỉ chọn kích thước tương đương với ống cũ.
Ví dụ, mã PA 1080 được nhận diện theo quy cách OD 10 mm × ID 8 mm. Khi thay thế, cần kiểm tra đồng thời kích thước này và loại fitting đang sử dụng để tránh nhầm với các mã có OD gần giống.
3.3. Chọn theo vật liệu và đặc tính của PA
PA có độ cứng và độ ổn định hình dạng tốt, phù hợp với nhiều tuyến khí cần đi cố định. Tuy nhiên, từng loại Polyamide có đặc tính khác nhau và không nên xem PA6, PA11 hoặc PA12 là hoàn toàn tương đương.
Nếu sản phẩm được lựa chọn cho môi trường đặc biệt, cần kiểm tra khả năng tương thích với môi chất cụ thể trong catalogue. Đặc tính kháng hóa chất của vật liệu không đồng nghĩa với việc mọi loại ống PA đều được phép sử dụng để dẫn mọi loại nhiên liệu, dầu hoặc hóa chất.
3.4. Kiểm tra tiêu chuẩn và quy cách kỹ thuật
Một số loại ống Polyamide được sản xuất theo các tiêu chuẩn kỹ thuật riêng cho từng ứng dụng. Tuy nhiên, không nên mặc định một sản phẩm PA bất kỳ đạt DIN 73378 hoặc một tiêu chuẩn chuyên dụng khác nếu nhà sản xuất chưa công bố.
Khi ứng dụng yêu cầu tiêu chuẩn cụ thể, người mua cần kiểm tra catalogue, datasheet hoặc thông tin kỹ thuật của đúng mã. Nếu đang thay thế một loại ống hiện hữu, nên đối chiếu cả tiêu chuẩn, kích thước và điều kiện làm việc thay vì chỉ dựa vào tên vật liệu.
3.5. Kiểm tra kiểu kết nối và cấu tạo đầu ống
Ống PA thường được sử dụng với fitting Push-in hoặc các loại đầu nối phù hợp khác. Với Push-in fitting, đầu ống phải được cắt phẳng và vuông góc để ống đi đúng vào vị trí làm kín. OD của ống phải phù hợp với kích thước fitting.
Nếu hệ thống đang sử dụng một loại fitting khác, cần kiểm tra cấu tạo đầu nối trước khi mua. Không nên cho rằng mọi fitting khí nén đều sử dụng chung cho mọi loại ống chỉ vì cùng đường kính danh nghĩa.
3.6. Kiểm tra áp suất và nhiệt độ làm việc theo đúng mã
Áp suất làm việc và nhiệt độ là hai thông số không được suy đoán từ tên vật liệu. Cùng là ống PA nhưng mỗi kích thước, cấu tạo thành ống và nhà sản xuất có thể có giới hạn khác nhau.
Ví dụ, với CDC PA 1080, thông số sản phẩm cần được đối chiếu theo đúng mã trước khi sử dụng. Không lấy áp suất hoặc nhiệt độ của một dòng PA12 khác để áp dụng cho CDC PA 1080. Khi nhiệt độ tăng, giới hạn áp suất cho phép cũng có thể thay đổi tùy theo thiết kế và bảng thông số của nhà sản xuất.
Đối với hệ thống có nhiệt độ hoặc áp suất cao, cần kiểm tra đồng thời áp suất làm việc, nhiệt độ môi trường, nhiệt độ của môi chất và hệ số hiệu chỉnh nếu catalogue có quy định. Không nên sử dụng một tỷ lệ giảm áp cố định cho tất cả các loại ống PA.
4.Hướng dẫn sử dụng/lắp đặt Ống hơi Nylon PA
4.1. Kiểm tra trước khi lắp
Kiểm tra đúng mã ống, kích thước OD × ID, tình trạng bề mặt và loại fitting trước khi lắp. Đảm bảo đầu nối phù hợp với đường kính ngoài của ống và hệ thống đã được ngắt áp trước khi thao tác.

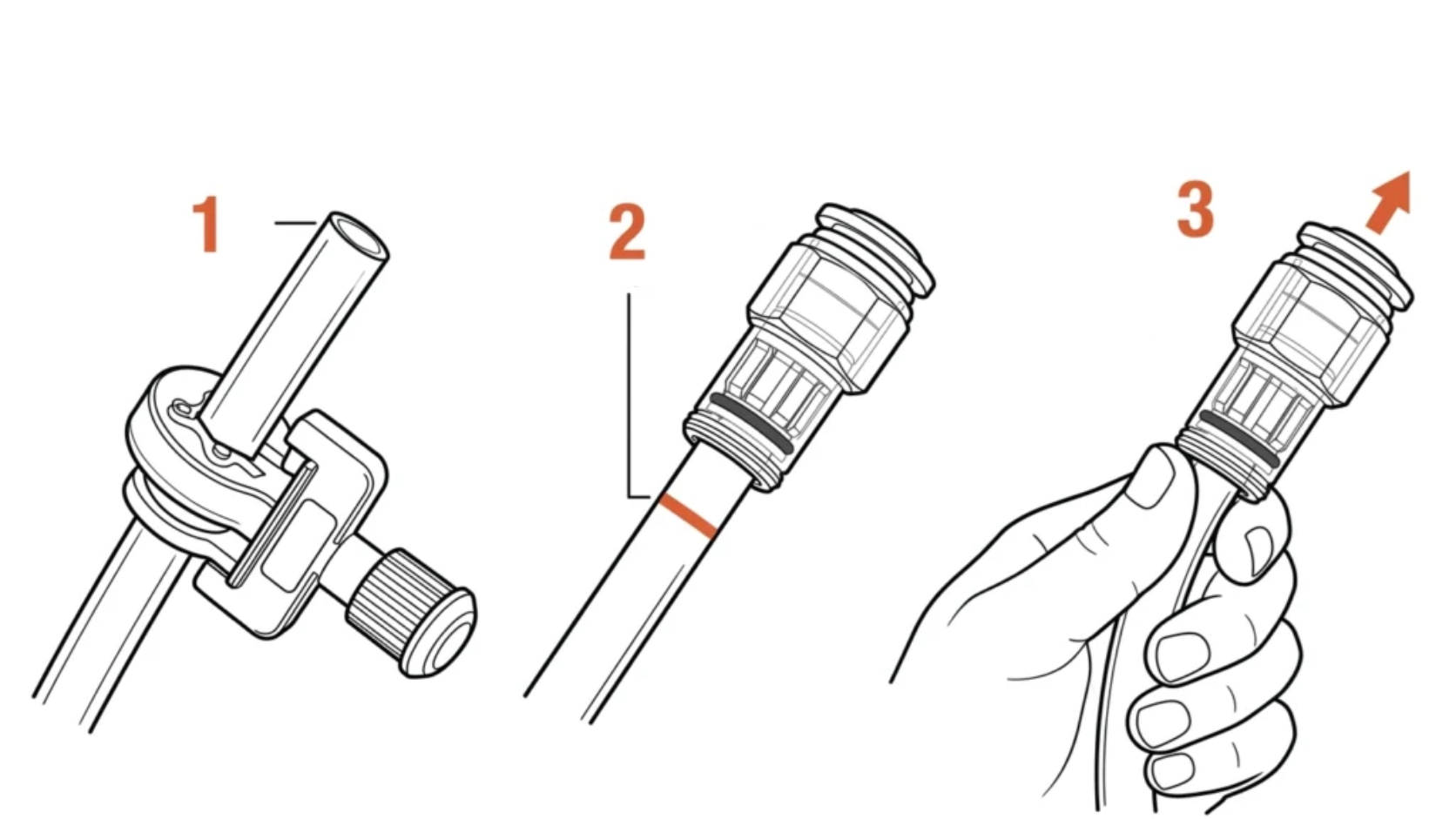

4.2. Chuẩn bị và cắt ống
Sử dụng dụng cụ cắt phù hợp để tạo mặt cắt thẳng, vuông góc với thân ống. Không dùng cách cắt khiến đầu ống bị méo, nứt hoặc để lại bavia lớn vì có thể ảnh hưởng đến quá trình làm kín và giữ ống.
4.3. Lắp ống vào Push-in fitting
Đưa đầu ống thẳng vào fitting đến vị trí lắp đặt theo cấu tạo của đầu nối. Không bẻ cong hoặc xoay mạnh ống ngay tại vị trí fitting. Sau khi lắp, kiểm tra khả năng giữ ống và tình trạng kết nối trước khi đưa hệ thống vào vận hành.
4.4. Kiểm tra sau khi lắp
Cấp khí từ từ và kiểm tra các mối nối. Có thể sử dụng dung dịch kiểm tra rò rỉ phù hợp để phát hiện vị trí không kín. Nếu phát hiện rò khí, cần xả áp trước khi tháo và kiểm tra lại mặt cắt, OD của ống và tình trạng fitting.
5. Những lỗi thường gặp khi sử dụng Ống hơi Nylon PA
- Chọn sai OD với fitting: Ống không tương thích với ngàm giữ có thể gây rò khí hoặc làm kết nối không ổn định.
- Cắt đầu ống không vuông: Đầu ống bị vát, méo hoặc hư hỏng có thể ảnh hưởng đến khả năng làm kín của fitting.
- Uốn ống quá gắt: Gây gập thân ống, làm giảm tiết diện dòng khí và có thể ảnh hưởng đến độ bền tại vị trí uốn.
- Dùng thông số của model khác: Không nên lấy áp suất, nhiệt độ hoặc bán kính uốn của một mã để áp dụng cho toàn bộ dòng PA.
- Bỏ qua điều kiện nhiệt độ: Khi hệ thống làm việc ở nhiệt độ cao, cần kiểm tra giới hạn nhiệt độ và khả năng chịu áp theo đúng catalogue.
- Sử dụng cho môi chất chưa được xác nhận: Khả năng kháng hóa chất của vật liệu không đồng nghĩa với việc mọi mã ống PA đều phù hợp với nhiên liệu, dầu hoặc hóa chất cụ thể.
- Dùng tại vị trí chuyển động liên tục: Độ cứng của PA có thể không phù hợp với các ứng dụng phải uốn gập với tần suất cao. Cần lựa chọn loại ống được thiết kế cho điều kiện chuyển động tương ứng.
6. Ống hơi Nylon PA có thay thế được ống PU không?
Ống Nylon PA và ống PU đều có thể được sử dụng trong hệ thống khí nén, nhưng không nên xem hai loại là tương đương trong mọi ứng dụng. PA có thành tương đối cứng, giữ hình dạng tốt và phù hợp với nhiều tuyến ống cố định. PU mềm và linh hoạt hơn, thường thuận lợi tại các vị trí cần uốn cong hoặc có chuyển động.
Khi thay ống PU bằng PA hoặc ngược lại, cần kiểm tra OD × ID, fitting, áp suất, nhiệt độ, bán kính uốn, tần suất chuyển động và điều kiện môi trường. Không nên chỉ dựa vào đường kính danh nghĩa. Nếu sản phẩm được dùng trong hệ thống chuyên dụng, cần đối chiếu thông số của đúng mã trước khi thay thế.
