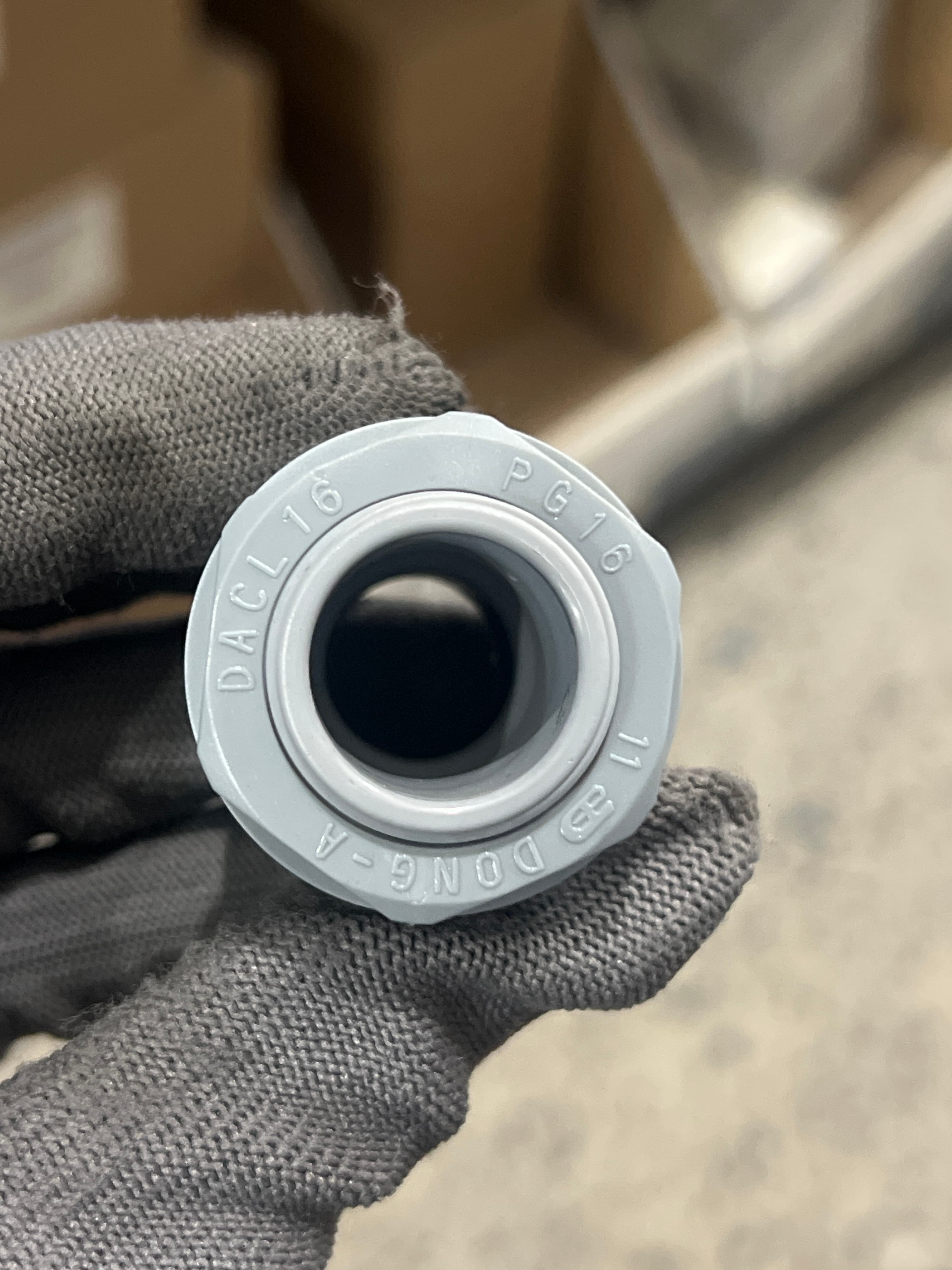

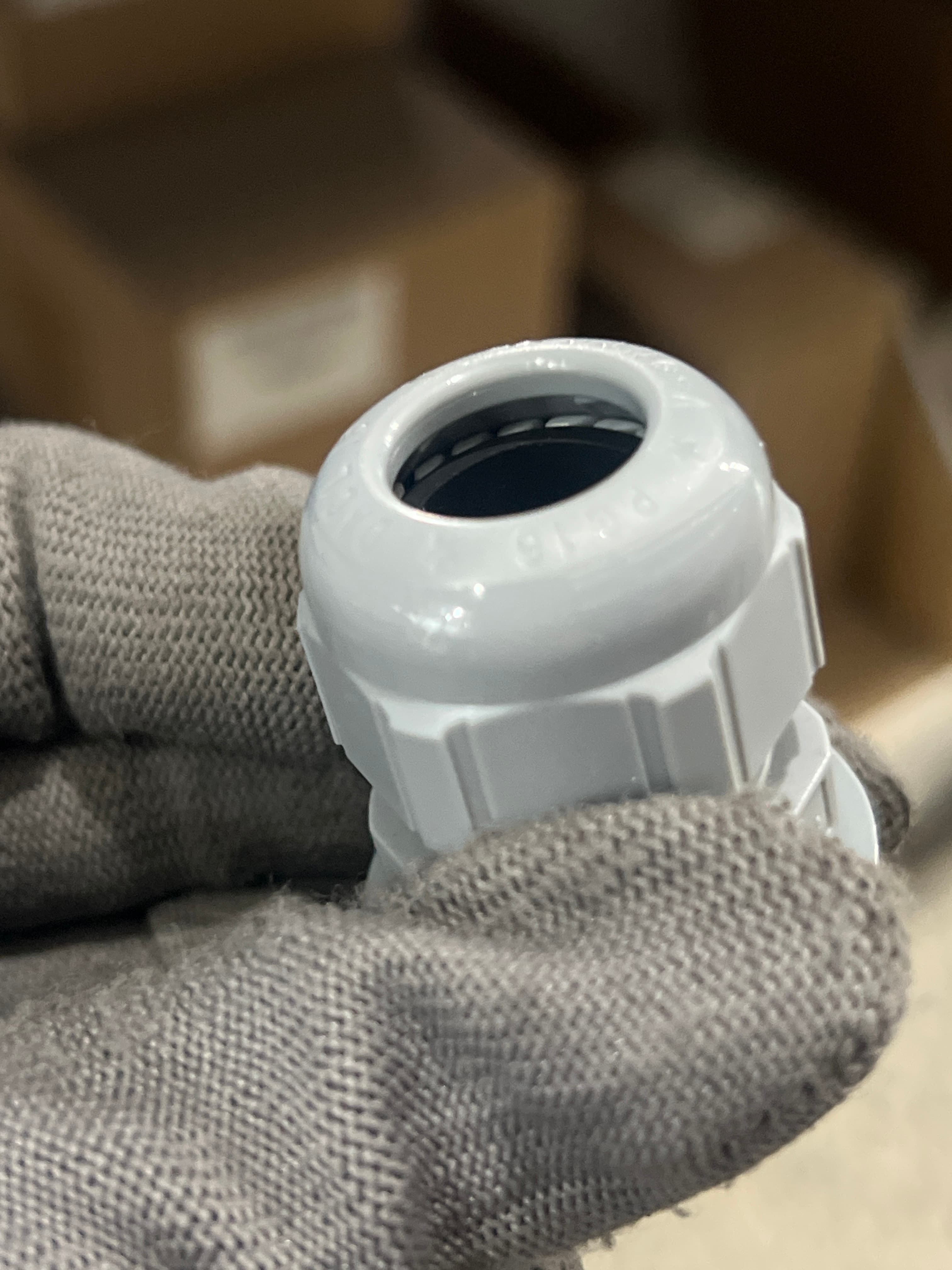

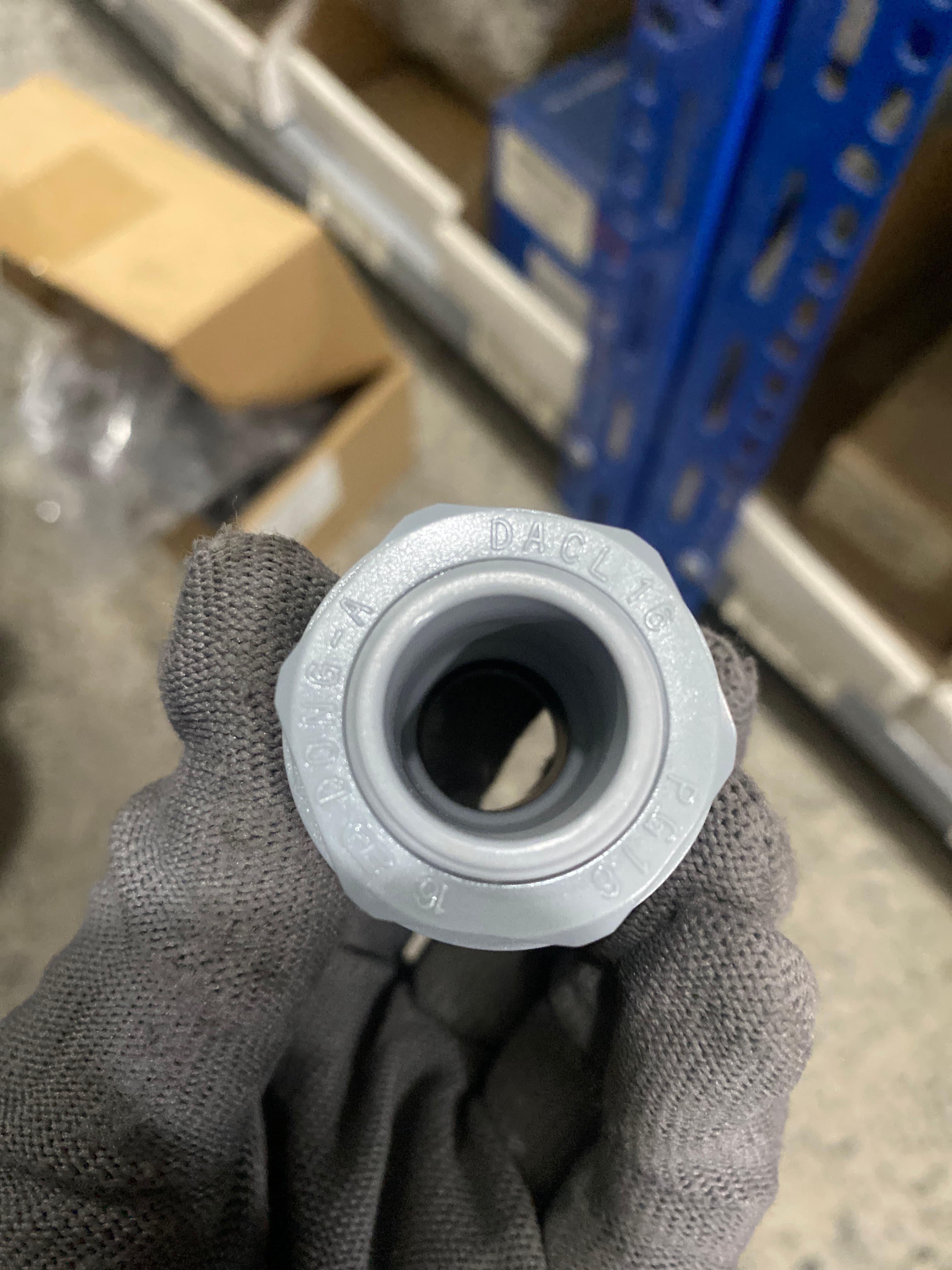

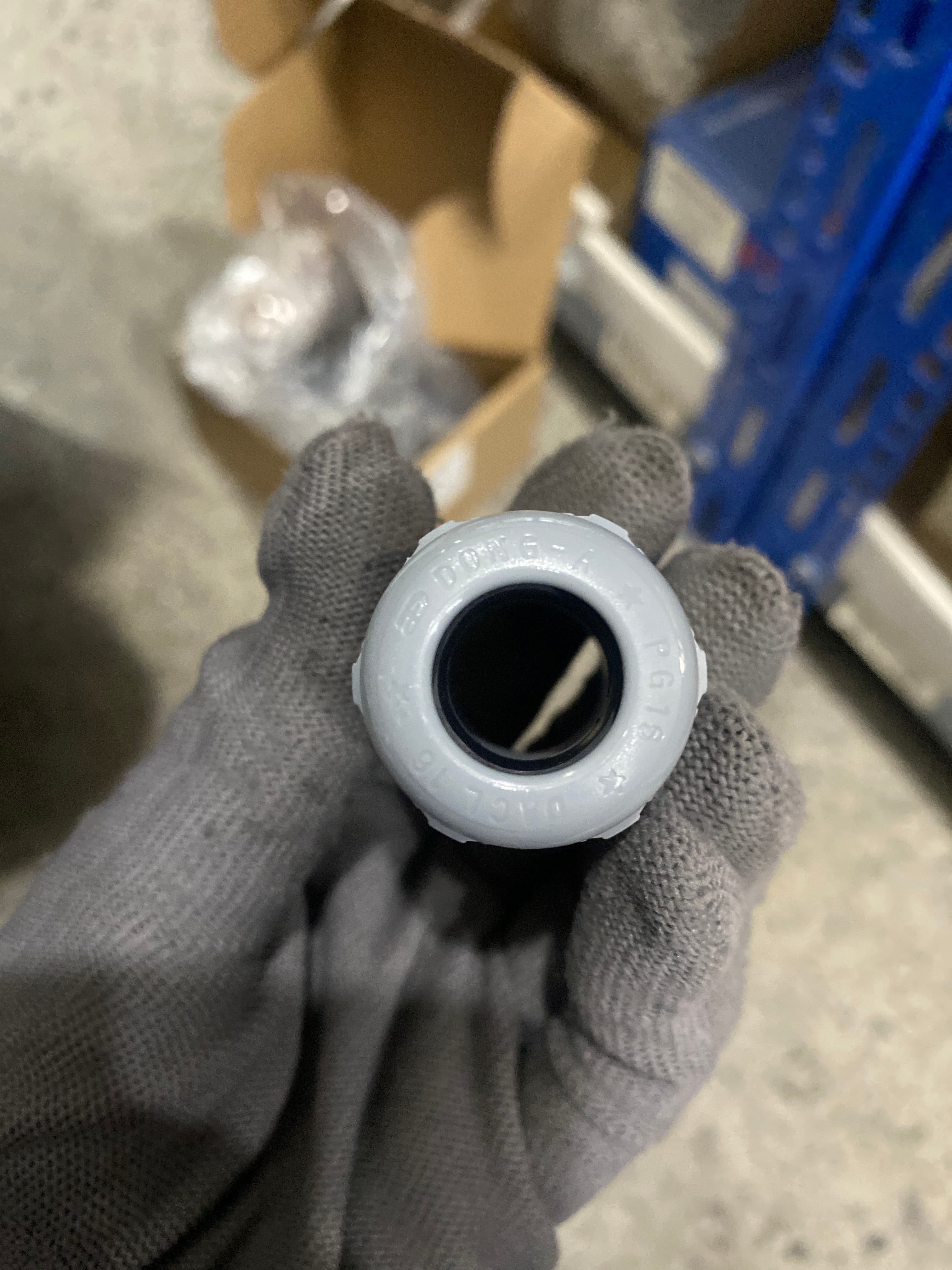

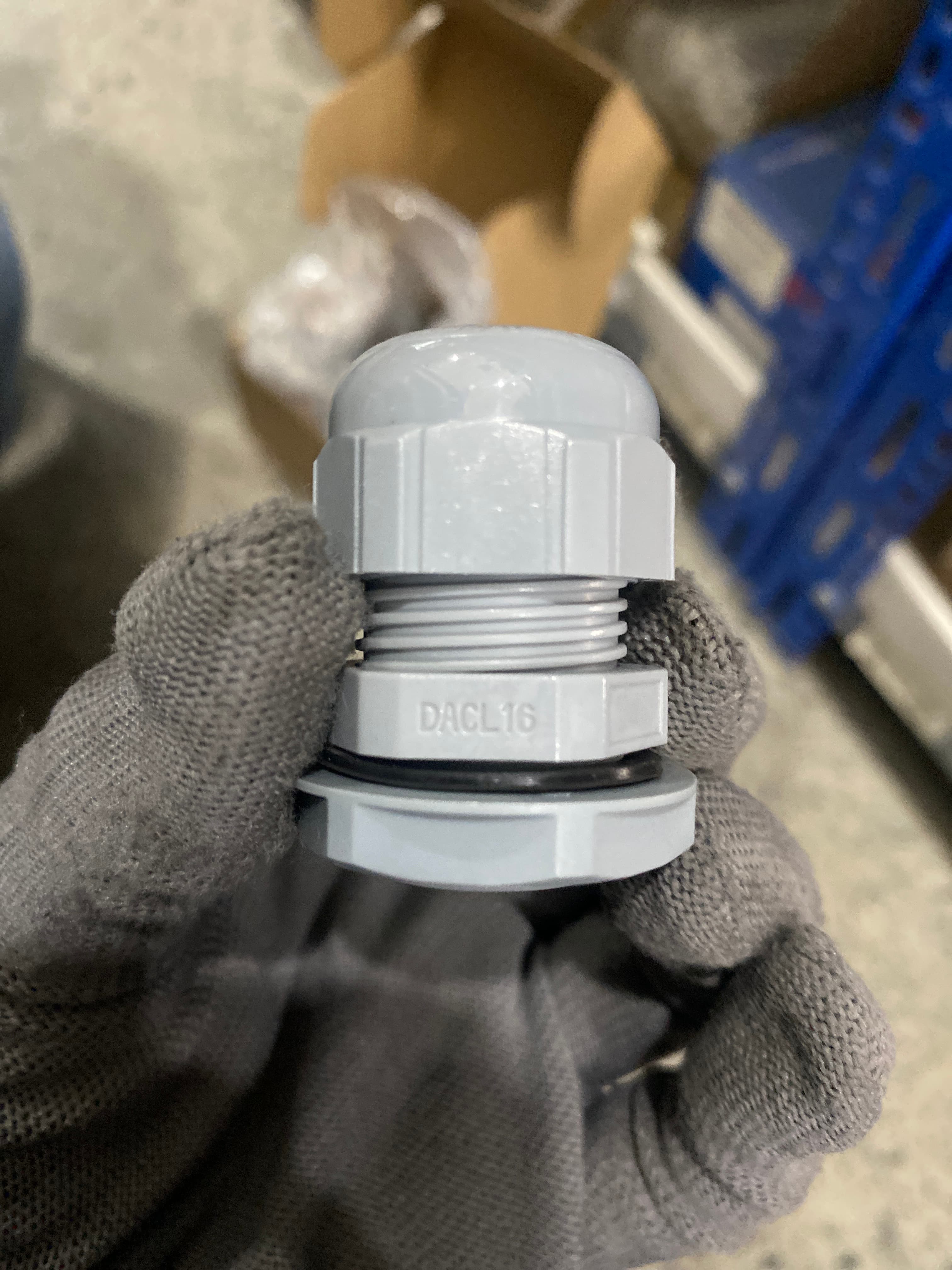

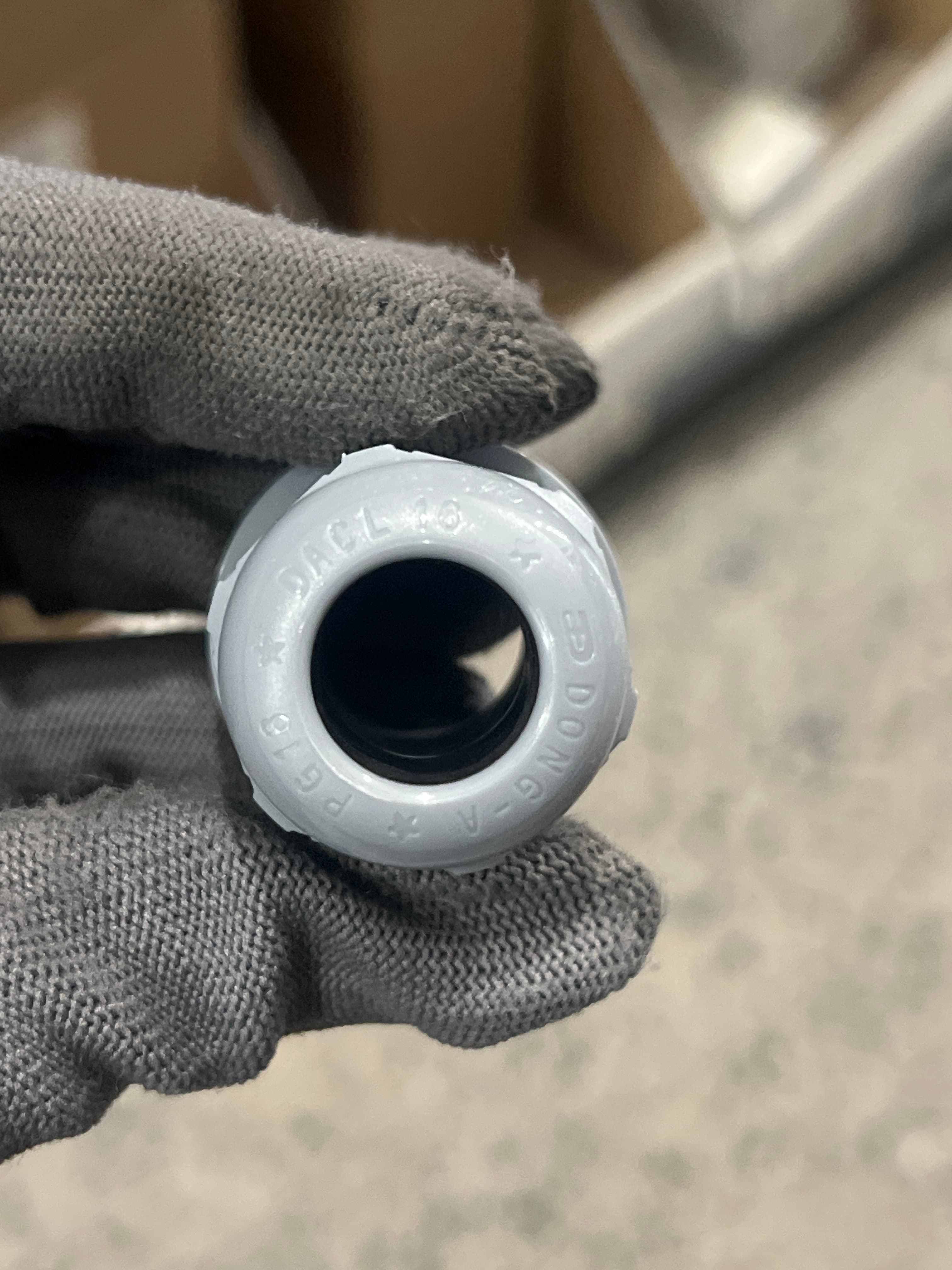

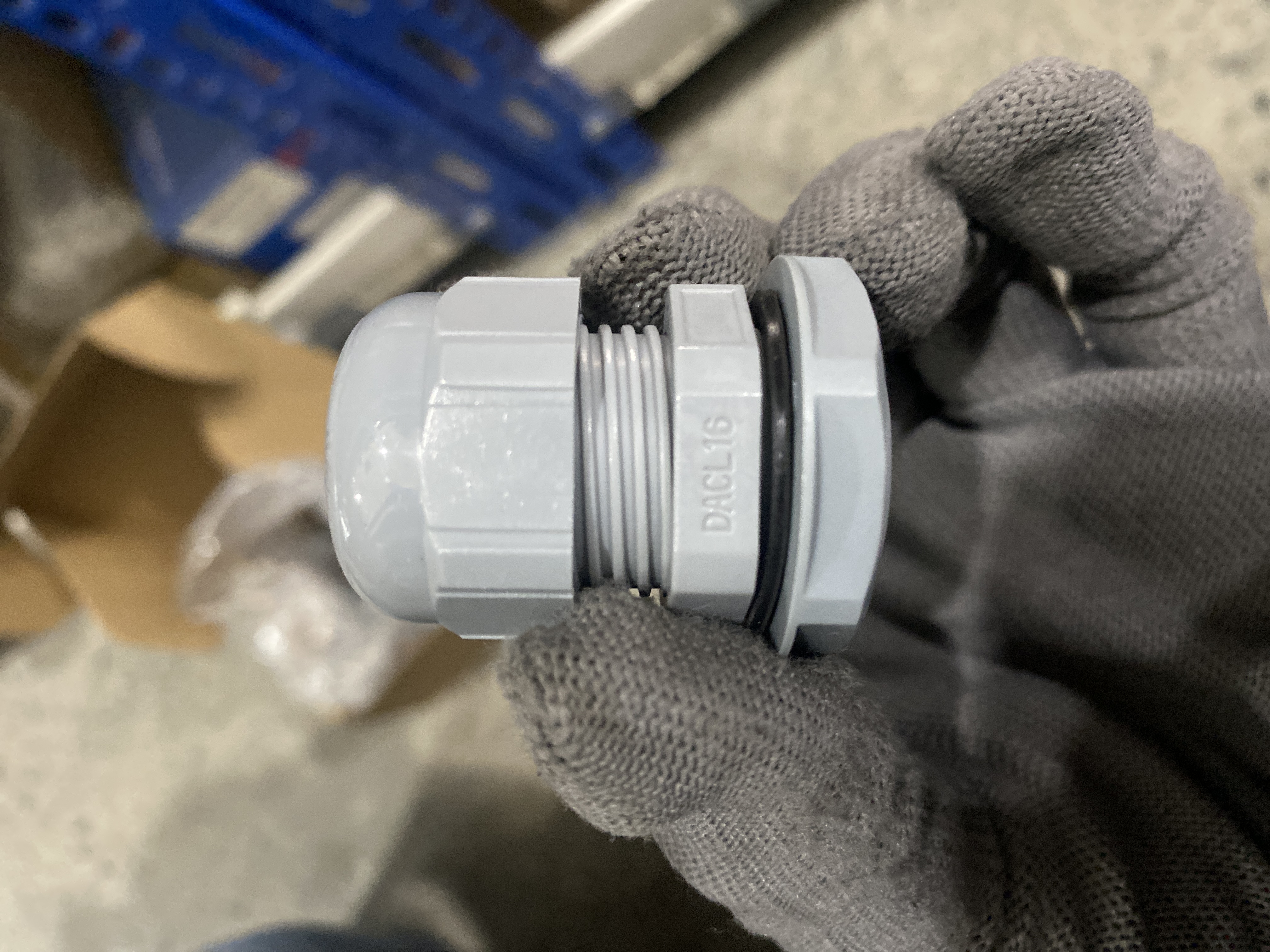

Ốc Siết Cáp Điện Nhựa PA66 Màu Xám PG 16 DONG-A DACL16

Đánh giá Ốc Siết Cáp Điện Nhựa PA66 Màu Xám PG 16 DONG-A DACL16: Chuẩn IP68, Siêu Bền

Mục Lục Nội Dung

1. 1. Tổng quan về Ốc Siết Cáp Nhựa PG 16 Dong-A DACL16
2. 2. Bảng thông số kỹ thuật Ốc siết cáp PG 16 Mecsu
3. 3. Cấu tạo chi tiết của Cable Gland nhựa PA66
4. 4. Giải mã kích thước PG 16 và khả năng kẹp cáp
5. 5. Tại sao nhựa PA66 được dùng cho thiết bị điện?
6. 6. Về thương hiệu thiết bị điện Dong-A
7. 7. Ưu điểm và nhược điểm của ốc siết cáp nhựa
8. 8. Ứng dụng thực tế trong hệ thống điện công nghiệp
9. 9. So sánh Ốc siết cáp Nhựa và Ốc siết cáp Kim loại
10. 10. Hướng dẫn lắp đặt Cable Gland đảm bảo kín nước IP68
11. 11. Cách chọn mua Ốc siết cáp chất lượng
12. 12. Cập nhật giá bán Ốc Siết Cáp PG 16 Dong-A & Địa chỉ mua hàng
13. 13. Những câu hỏi thường gặp (FAQ) về Cable Gland
14. 14. Kênh hỗ trợ kỹ thuật và đặt hàng tại Mecsu
15. 15. Mẹo vặt khi thi công tủ điện ngoài trời

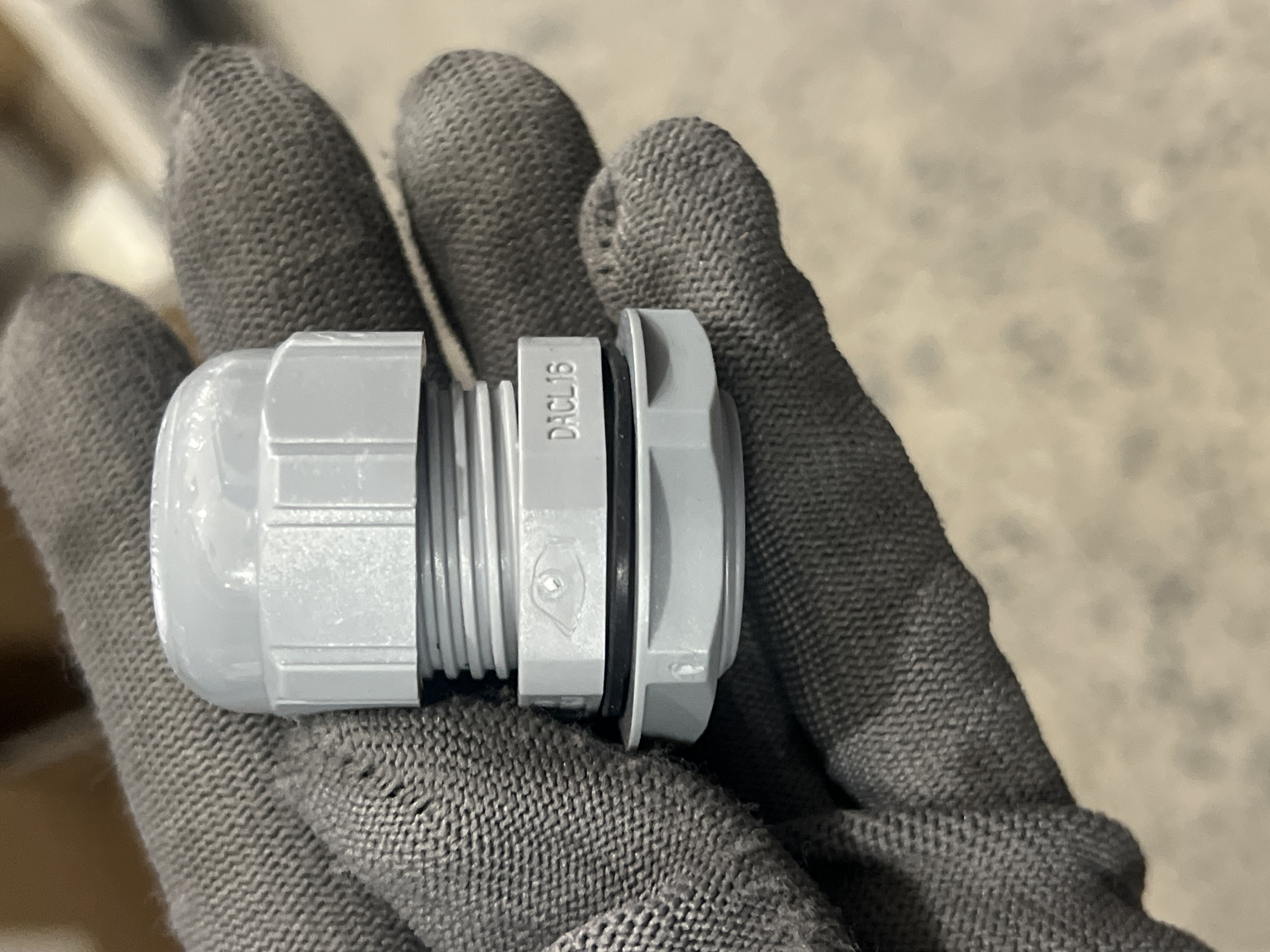

1. Tổng quan về Ốc Siết Cáp Điện Nhựa PA66 Màu Xám PG 16 DONG-A DACL16

Ốc Siết Cáp Điện Nhựa (hay còn gọi là Cable Gland) mã DACL16 của thương hiệu Dong-A là phụ kiện không thể thiếu trong việc đấu nối hệ thống điện. Sản phẩm có kích thước ren PG 16, được làm từ nhựa kỹ thuật PA66 (Nylon 66) cao cấp, mang lại khả năng chịu nhiệt và chống lão hóa tuyệt vời.

Chức năng chính của ốc siết cáp DACL16 là cố định đầu dây cáp vào tủ điện, hộp đấu nối hoặc động cơ. Quan trọng hơn, với thiết kế gioăng cao su đặc biệt đạt chuẩn IP68, nó ngăn chặn hoàn toàn bụi bẩn, nước và côn trùng xâm nhập vào bên trong thiết bị, đảm bảo an toàn tuyệt đối cho các mối nối điện.

2. Bảng thông số kỹ thuật Ốc siết cáp PG 16 Mecsu

Dưới đây là thông số chi tiết giúp kỹ sư cơ điện lựa chọn đúng kích thước lỗ khoét tủ:

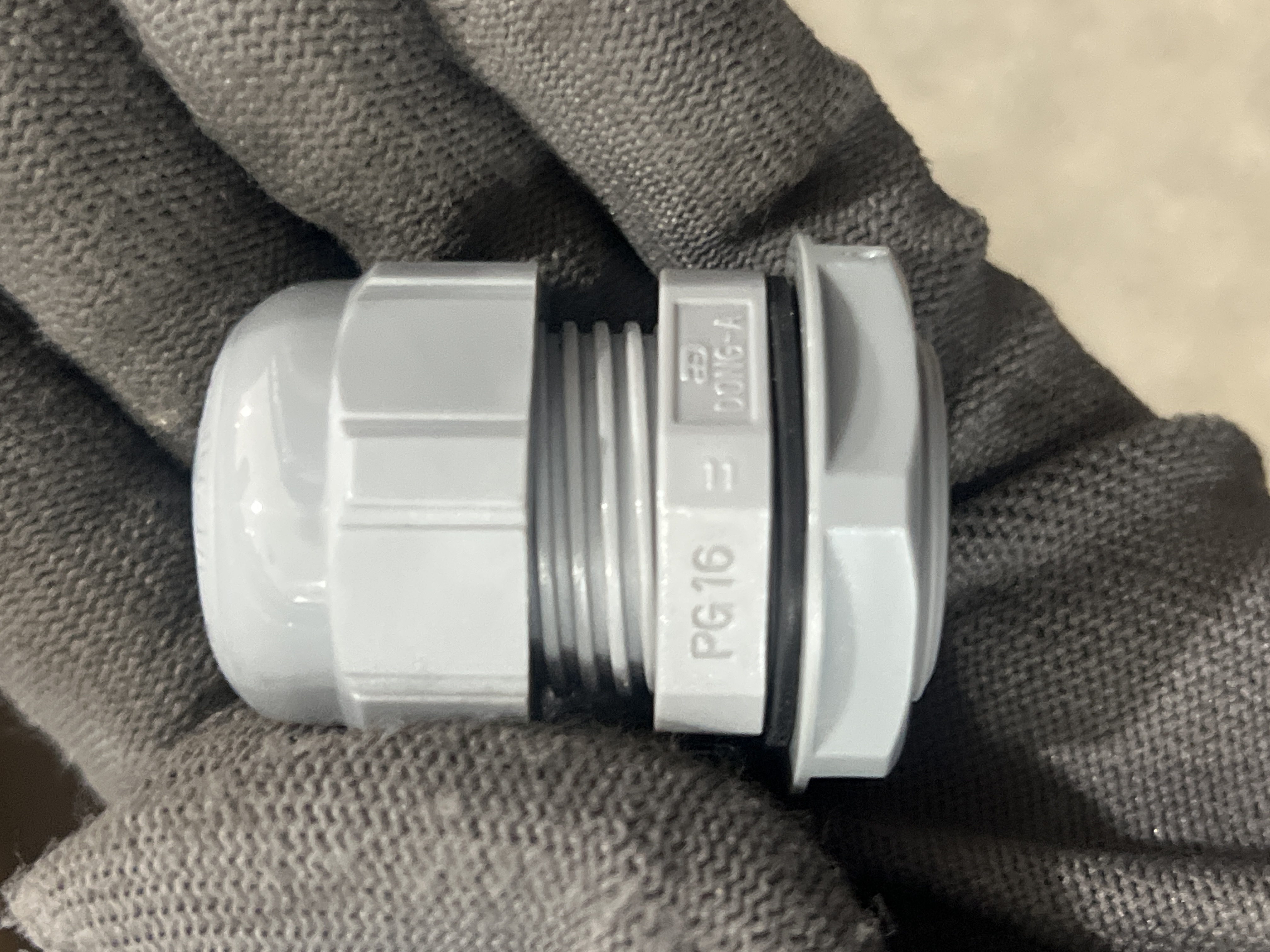

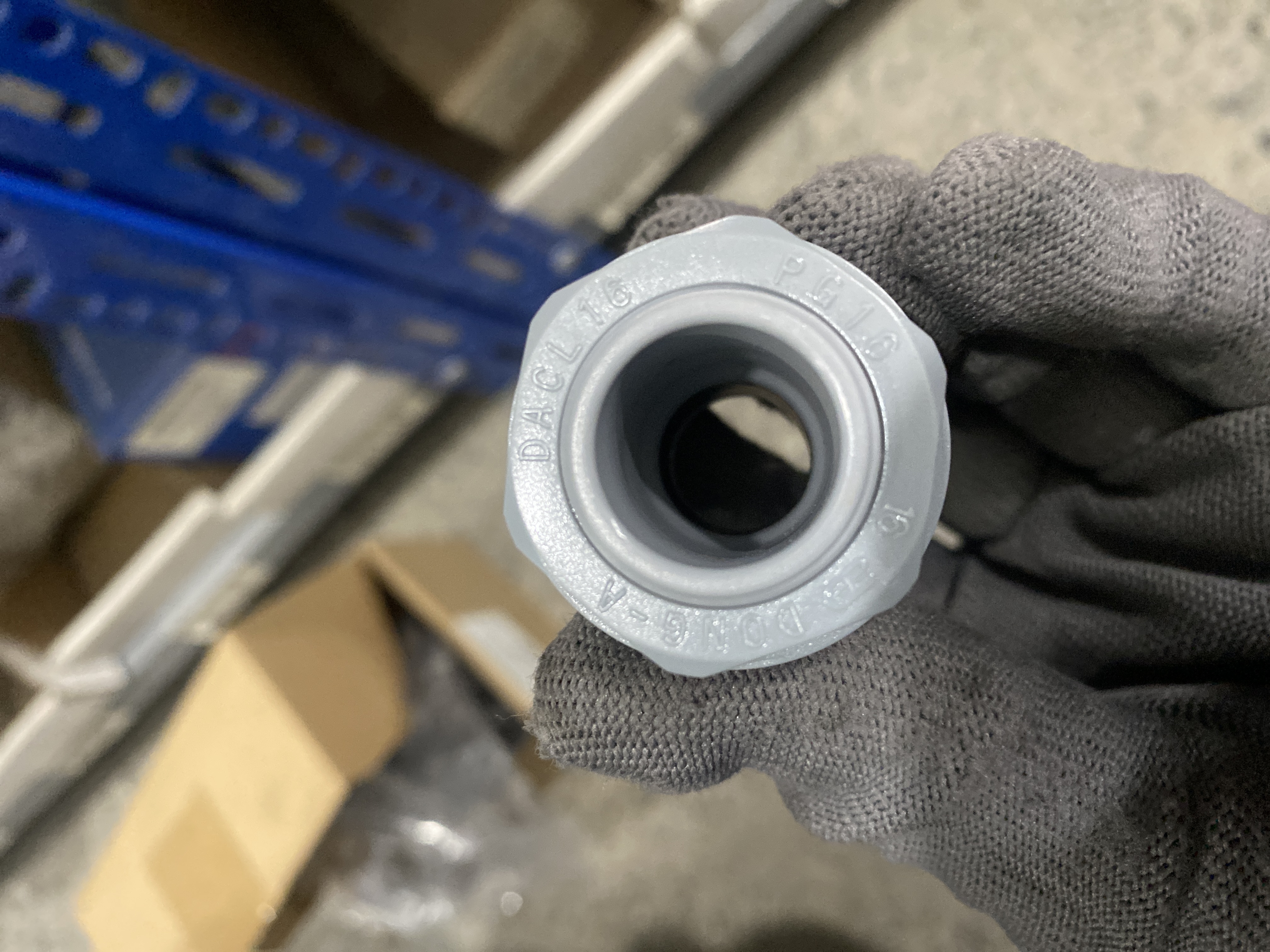

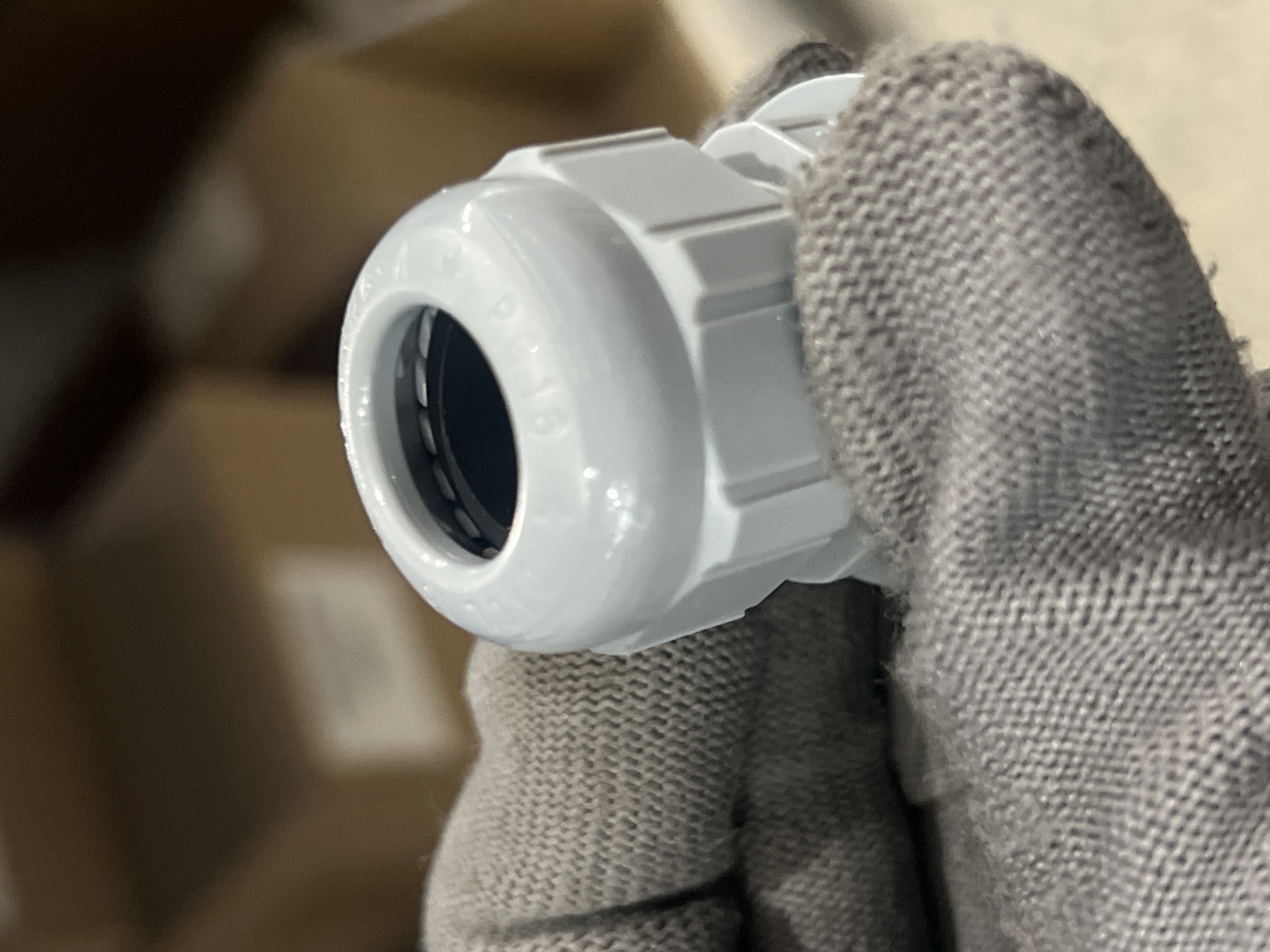

3. Cấu tạo chi tiết của Cable Gland nhựa PA66

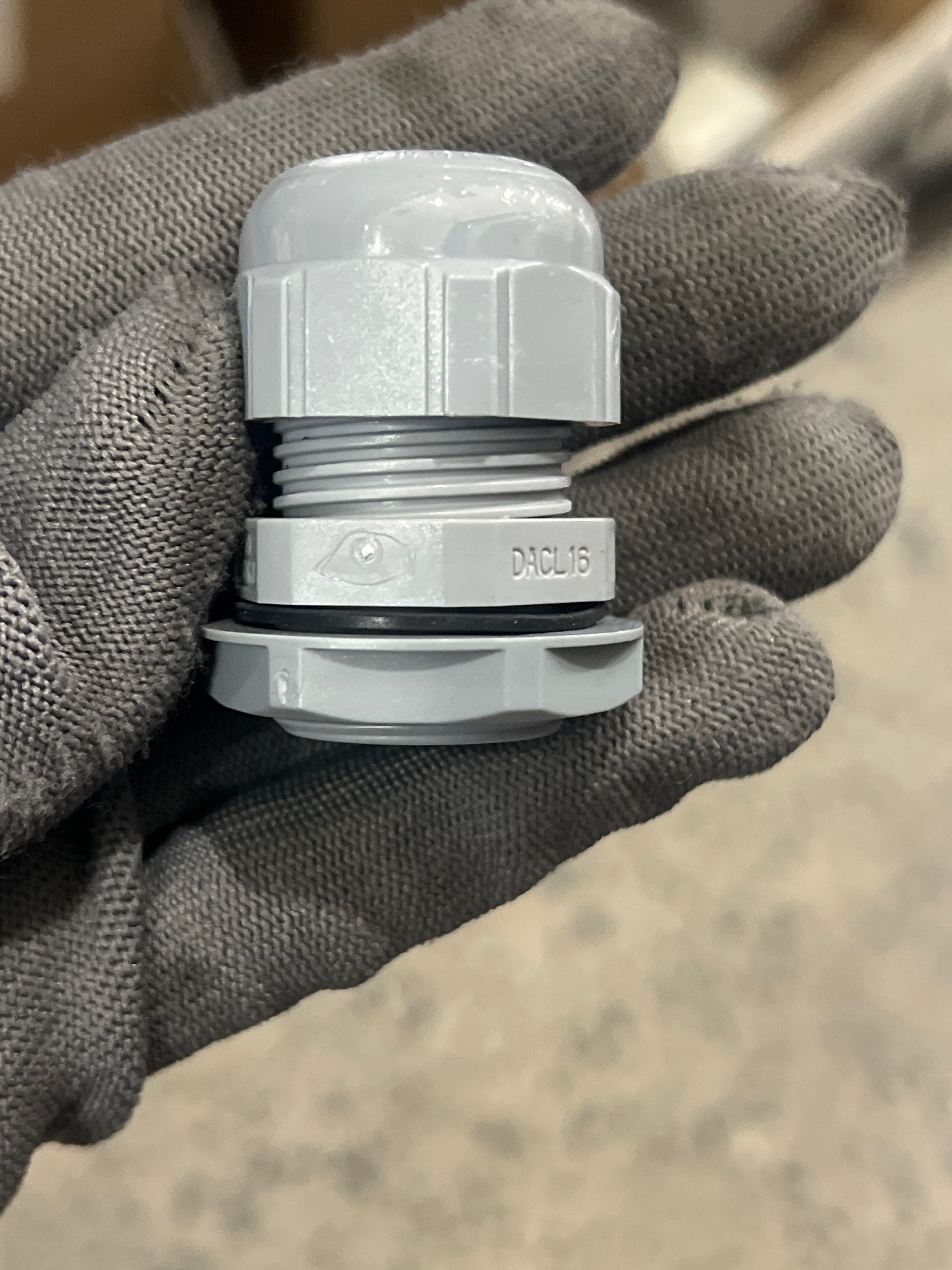

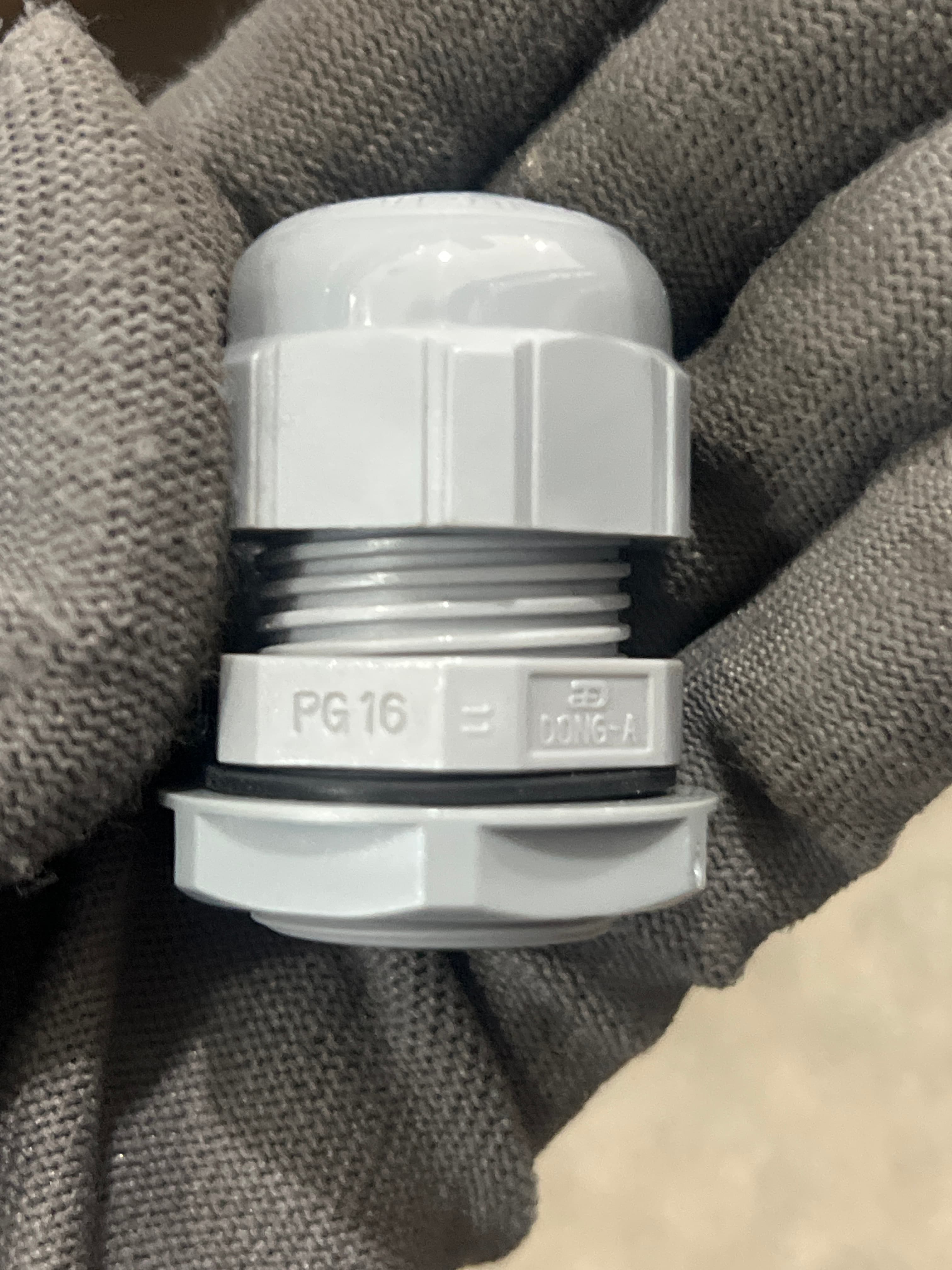

Một bộ ốc siết cáp PG 16 hoàn chỉnh bao gồm 5 bộ phận chính được lắp ghép chính xác:

• Đai ốc khóa (Lock Nut): Dùng để siết chặt ốc vào thành tủ từ bên trong.
• Vòng đệm (Washer/O-ring): Nằm giữa thân ốc và vỏ tủ, giúp làm kín khe hở lỗ khoan.
• Thân ốc (Body): Phần chính chứa ren PG 16 và các ngàm kẹp.
• Vòng phớt cao su (Seal): Bộ phận quan trọng nhất, co giãn để ôm chặt lấy dây cáp điện, ngăn nước thâm nhập dọc theo thân cáp.
• Nắp chụp (Sealing Nut): Khi vặn nắp này, các ngàm nhựa sẽ ép vòng phớt cao su lại, giữ chặt dây cáp không bị tuột.

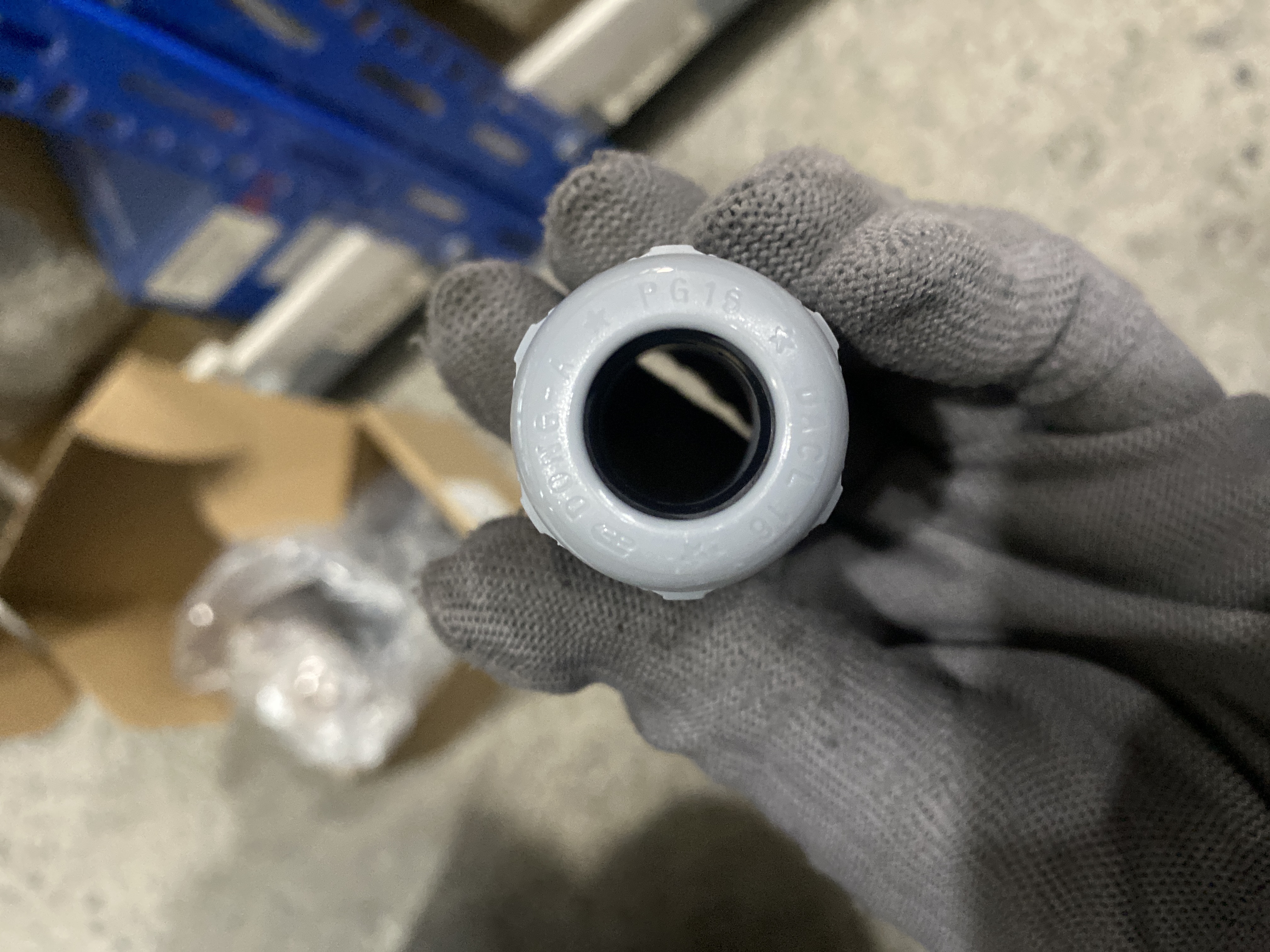

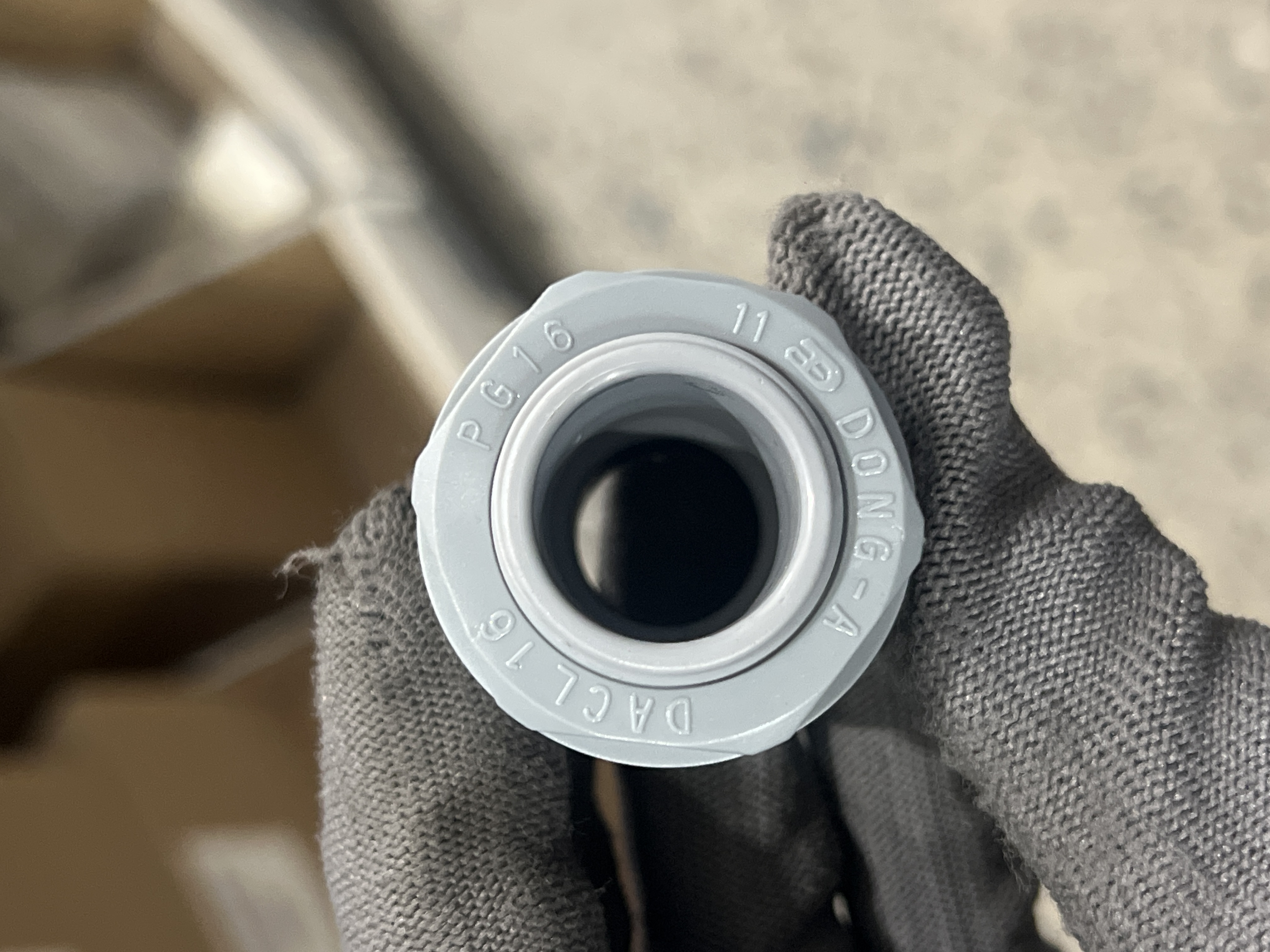

4. Giải mã kích thước PG 16 và khả năng kẹp cáp

Hiểu đúng về chuẩn ren PG (Panzergewinde) là rất quan trọng để tránh khoan lỗ sai kích thước:

• PG 16: Đây là chuẩn ren ống của Đức (DIN 40430). Kích thước E = 22.4mm nghĩa là đường kính ngoài của phần ren là khoảng 22.4 - 22.5mm. Do đó, bạn cần khoan lỗ trên vỏ tủ có đường kính khoảng 23mm để lắp vừa.
• Cáp 10-14mm: Ốc này chỉ dùng được cho các loại dây cáp có đường kính vỏ ngoài nằm trong khoảng từ 10mm đến 14mm (ví dụ cáp điện 3x2.5mm² hoặc 4x2.5mm² bọc PVC). Nếu dây nhỏ hơn 10mm sẽ không kín nước, dây lớn hơn 14mm sẽ không nhét vừa.

5. Tại sao nhựa PA66 được dùng cho thiết bị điện?

Mã sản phẩm DACL16 sử dụng vật liệu Polyamide 66 (Nylon 66) vì các đặc tính vượt trội:

• Cách điện hoàn toàn: An toàn tuyệt đối, không gây rò rỉ điện ra vỏ tủ.
• Chịu nhiệt tốt: Hoạt động ổn định từ -30℃ đến +80℃, chịu được nhiệt phát sinh từ dây dẫn khi quá tải.
• Chống cháy: Nhựa PA66 có khả năng tự dập tắt lửa (Self-extinguishing) theo tiêu chuẩn UL94.
• Kháng hóa chất: Chịu được dầu mỡ, dung môi công nghiệp và nước muối (ưu điểm so với ốc kim loại dễ bị rỉ).

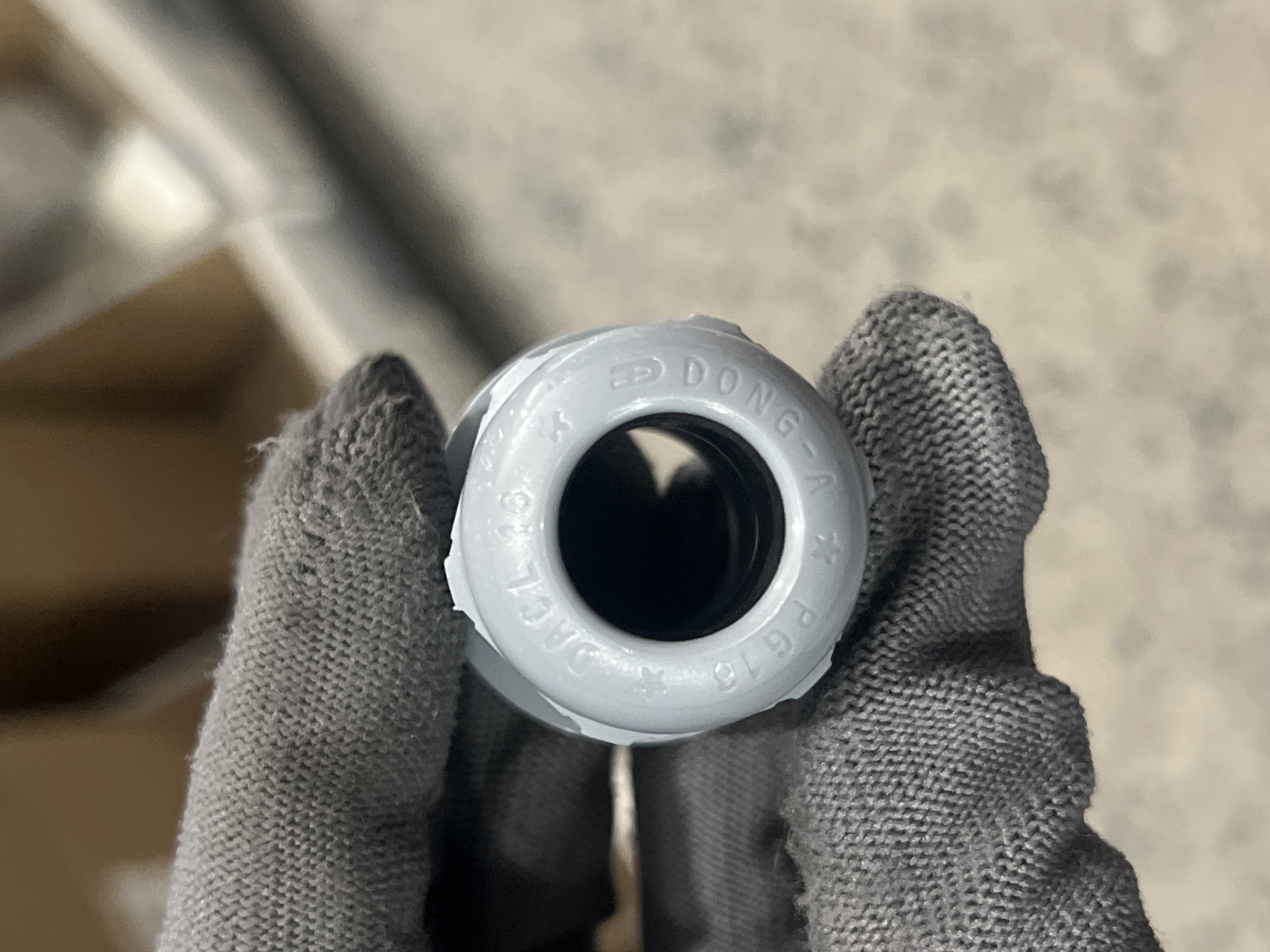

6. Về thương hiệu thiết bị điện Dong-A

Dong-A Electric là thương hiệu uy tín chuyên sản xuất phụ kiện tủ bảng điện. Các sản phẩm của Dong-A như ốc siết cáp, thanh lược, sứ đỡ... được tin dùng tại nhiều công trình M&E (Cơ điện) tại Việt Nam nhờ chất lượng nhựa đúc sắc nét, ren vặn trơn tru và giá thành rất cạnh tranh so với hàng nhập khẩu Châu Âu.

7. Ưu điểm và nhược điểm của ốc siết cáp nhựa

Ưu điểm:

• Chống nước IP68: Tiêu chuẩn cao nhất, có thể chịu ngâm nước tạm thời mà không rò rỉ.
• Giá rẻ: Chỉ chưa đến 5.000đ/cái, tiết kiệm chi phí lớn cho dự án.
• Nhẹ và dễ lắp đặt: Thao tác vặn tay hoặc kìm đơn giản.
• Không bị ăn mòn: Bền bỉ trong môi trường biển hoặc nhà máy hóa chất.

Nhược điểm:

• Độ chịu lực va đập: Thấp hơn so với ốc siết cáp bằng đồng mạ niken hoặc inox.
• Khả năng chịu tia UV: Màu xám chịu UV mức khá, nhưng nếu lắp đặt nơi nắng gắt trực tiếp liên tục nhiều năm, nhựa có thể bị giòn hóa nhanh hơn loại màu đen.

8. Ứng dụng thực tế trong hệ thống điện công nghiệp

Ốc siết cáp PG 16 Dong-A được sử dụng rộng rãi trong:

• Tủ điện ngoài trời: Đấu nối dây nguồn vào tủ điều khiển chiếu sáng, tủ bơm nước, đảm bảo nước mưa không theo đường dây chảy vào làm chập mạch.
• Hệ thống năng lượng mặt trời (Solar): Kẹp cáp DC/AC đi vào Inverter hoặc hộp Combiner Box.
• Động cơ điện (Motor): Cố định dây cáp vào hộp cực (Terminal Box) của động cơ, giúp chống rung và chống giật dây.
• Đèn LED và Camera: Dùng cho các hộp nối dây chống nước của hệ thống camera quan sát hoặc đèn pha sân vườn.

9. So sánh Ốc siết cáp Nhựa và Ốc siết cáp Kim loại

Khi nào nên dùng nhựa, khi nào nên dùng kim loại?

Lời khuyên: Với các ứng dụng thông thường không yêu cầu chống va đập mạnh hoặc chống cháy nổ chuyên dụng, ốc siết cáp nhựa là lựa chọn tối ưu về kinh tế và kỹ thuật.

10. Hướng dẫn lắp đặt Cable Gland đảm bảo kín nước IP68

Để đạt chuẩn IP68, quy trình lắp đặt cần sự tỉ mỉ:

Các bước thực hiện:

• Bước 1: Khoét lỗ trên vỏ tủ với đường kính khoảng 23mm. Làm sạch ba-via lỗ khoan.
• Bước 2: Tháo đai ốc khóa (Lock nut) ra. Lắp thân ốc (kèm gioăng cao su O-ring) từ bên ngoài vỏ tủ vào.
• Bước 3: Vặn chặt đai ốc khóa từ bên trong tủ để cố định thân ốc.
• Bước 4: Luồn dây cáp điện qua nắp chụp và thân ốc vào bên trong tủ.
• Bước 5: Dùng tay hoặc cờ lê siết chặt nắp chụp (Sealing Nut) cho đến khi cảm thấy dây cáp được giữ chặt, không thể rút ra bằng tay. Lúc này gioăng cao su đã ép chặt vào vỏ cáp.

11. Cách chọn mua Ốc siết cáp chất lượng

Hàng nhựa kém chất lượng thường giòn, dễ gãy ngàm khi siết mạnh. Cách nhận biết hàng tốt:

• Chất nhựa: Nhựa PA66 tốt có màu xám đồng nhất, bề mặt mịn, không có ba-via thừa sắc cạnh. Nhựa tái chế thường xỉn màu và có mùi khét.
• Độ đàn hồi: Các ngàm kẹp (Claw) bên trong phải dẻo dai, có thể bẻ cong nhẹ mà không gãy.
• Gioăng cao su: Phải mềm, đàn hồi tốt để ôm khít cáp. Gioăng cứng sẽ không đảm bảo độ kín nước.

12. Cập nhật giá bán Ốc Siết Cáp PG 16 Dong-A & Địa chỉ mua hàng

a. Giá bán lẻ tại Mecsu: 4,808 đ / Cái

Đây là mức giá cực tốt cho một phụ kiện đạt chuẩn IP68. Mecsu cung cấp số lượng lớn, đóng gói theo bịch (thường là 50 hoặc 100 cái) cho các đơn vị thi công tủ bảng điện.

b. Lợi ích khi mua phụ kiện điện tại Mecsu

• Đầy đủ kích thước: Có sẵn các size từ PG7, PG9 đến PG63 và các chuẩn ren M (Metric).
• Giao hàng nhanh: Hỗ trợ giao hàng hỏa tốc trong ngày để kịp tiến độ đóng tủ.

MUA NGAY ỐC SIẾT CÁP PG 16 GIÁ TỐT

13. Những câu hỏi thường gặp (FAQ) về Cable Gland

13.1. Chuẩn ren PG và ren M khác nhau thế nào?

Ren PG (Panzergewinde) là chuẩn cũ của Đức, có góc ren 80 độ. Ren M (Metric) là chuẩn quốc tế ISO, có góc ren 60 độ. PG 16 (22.5mm) có kích thước gần tương đương với M20 hoặc M22 nhưng bước ren khác nhau. Bạn không thể vặn ốc PG vào lỗ taro ren M và ngược lại, nhưng nếu bắt qua lỗ trơn bằng đai ốc khóa thì chỉ cần quan tâm đường kính lỗ.

13.2. Cáp của tôi đường kính 9mm dùng size này được không?

Không nên. Dải kẹp của PG 16 là 10-14mm. Nếu dùng cáp 9mm, gioăng cao su sẽ không ôm khít được, dẫn đến nước và bụi lọt vào. Bạn nên chọn size nhỏ hơn là PG 11 (dải kẹp 5-10mm) hoặc PG 13.5 (dải kẹp 6-12mm).

13.3. Ốc này có dùng ngoài trời mưa nắng được không?

Được. Với tiêu chuẩn IP68 và vật liệu PA66, sản phẩm chịu được mưa nắng. Tuy nhiên, để tuổi thọ cao nhất (trên 5-10 năm) ở những nơi nắng gắt cực đoan, bạn nên cân nhắc sử dụng loại màu đen (có phụ gia chống UV tốt hơn) hoặc che chắn tránh ánh nắng trực tiếp.

14. Kênh hỗ trợ kỹ thuật và đặt hàng tại Mecsu

Nếu bạn phân vân chưa biết chọn size ốc nào cho cáp điện của mình, hãy liên hệ ngay:

Địa chỉ: B28/I - B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline: 1800 8137

Email: sales@mecsu.vn

Website: mecsu.vn

15. Mẹo vặt khi thi công tủ điện ngoài trời

Để đảm bảo tủ điện khô ráo tuyệt đối:

“Luôn đi dây cáp theo hình chữ U (Vòng lặp nhỏ giọt - Drip loop) trước khi đưa dây vào ốc siết cáp. Điều này giúp nước mưa chảy dọc theo dây sẽ nhỏ xuống đất tại điểm thấp nhất của chữ U, thay vì chảy thẳng vào vị trí ốc siết cáp, giảm áp lực nước lên gioăng cao su.”
— Kỹ sư cơ điện Mecsu chia sẻ.
