Lông Đền Răng Cưa Trong – Bí Quyết Giữ Chặt Mối Ghép Trong Mọi Ứng Dụng Công Nghiệp
Giới Thiệu Về Lông Đền Răng Cưa Trong
Lông Đền Răng Cưa Trong tiếng anh (Serrated Lock Washer Internal Tooth) tên gọi khác vòng đệm răng cưa trong, long đền gai trong, hoặc long đen răng cưa trong là sản phẩm có thiết kế hình tròn phẳng, với lỗ trung tâm và các răng cưa sắc nhọn ở mép trong, giúp khóa chặt mối ghép bằng cách cắn vào ren của bu lông hoặc đai ốc.
Được làm từ thép lò xo, thép carbon, hoặc thép không gỉ (inox 304, 316), lông đền răng cưa trong thường được mạ kẽm Cr3+ để chống ăn mòn. Công dụng chính của nó là tăng độ ma sát, chống rung động và phân bố lực đều, khiến nó trở thành lựa chọn không thể thiếu trong cơ khí, ô tô, điện tử, xây dựng, và các ngành hàng hải, dầu khí.
Cấu Tạo Của Lông Đền Răng Cưa Trong
Các Bộ Phận Chính Và Công Dụng
- Thân vòng đệm: Phần hình tròn phẳng với lỗ trung tâm, kích thước khớp với bu lông (ví dụ: M8 có đường kính trong 8.4mm).
- Công dụng: Phân tán lực siết, bảo vệ bề mặt ghép khỏi hư hỏng.
- Răng cưa trong: 6-12 răng nhỏ nhô ra từ mép trong, góc nghiêng 15-30 độ.
- Công dụng: Cắn vào ren bu lông/đai ốc, tạo lực khóa cơ học chống xoay ngược.
Bản Vẽ Kỹ Thuật
Các Tiêu Chuẩn Kỹ Thuật Của Lông Đền Răng Cưa Trong
Tiêu Chuẩn
Loại
Đặc Điểm
Ứng Dụng
Hình ảnh minh họa

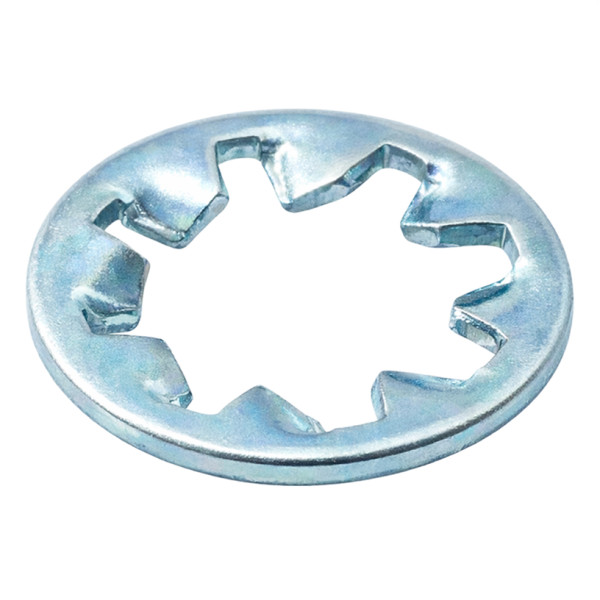

DIN 6797J
Lông đền răng cưa trong loại J
Có răng cưa trong, tăng độ bám cho bề mặt ghép.
Giữ chặt bu lông trong lắp ráp cơ khí.

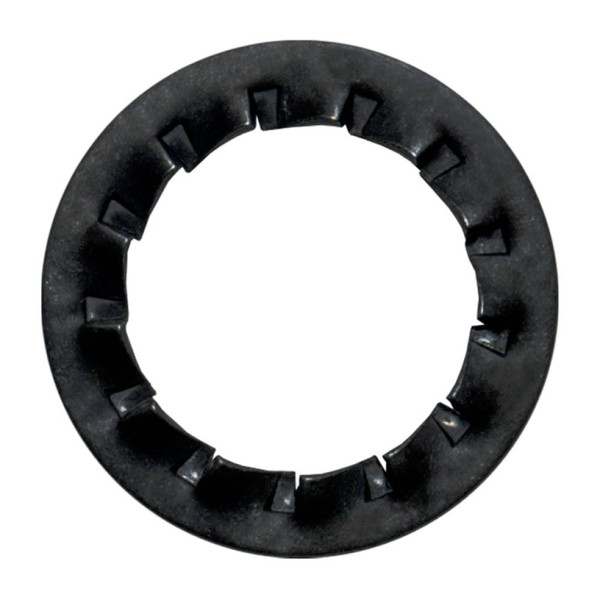

DIN 6798J
Lông đền răng cưa trong loại J
Răng cưa hướng vào trong, chống rung hiệu quả.
Ứng dụng trong ô tô, tàu thủy.
Tìm hiểu thêm về DIN 6798J trên Wikipedia
Vật Liệu Chế Tạo
Các Loại Vật Liệu Và Đặc Điểm
- Thép Carbon:
- Định nghĩa: Hợp kim sắt và carbon (0.02-2.1% carbon), ít nguyên tố hợp kim khác.
- Đặc điểm: Cứng, bền, giá rẻ, dễ gỉ nếu không mạ kẽm.
- Thép Không Gỉ (Inox 304, 316):
- Định nghĩa: Thép hợp kim với 10.5% crom (304) hoặc thêm molypden (316).
- Đặc điểm: Chống gỉ, bền trong môi trường ẩm/axit, giá cao.
- Thép Lò Xo:
- Định nghĩa: Thép được tôi luyện để tăng đàn hồi.
- Đặc điểm: Dẻo dai, chịu lực uốn tốt.
Xử Lý Bề Mặt
- Mạ kẽm Cr3+: Chống oxy hóa, mỏng 5-10 micromet.
- Mạ nhúng nóng: Lớp kẽm dày 50-100 micromet, chịu thời tiết.
Mức Giá
Giá từ 600 VNĐ (M3, thép carbon) đến 15.000 VNĐ (M36, inox 316).
Bảng Thông Số Kích Thước Lông Đền Răng Cưa Trong
Vật Liệu
Size
Đường Kính Trong (mm)
Đường Kính Ngoài (mm)
Độ Dày (mm)
Vật liệu
Lông Đền Răng Cưa Inox 304 Size M3
M3
3.2
6.8
0.8
Inox 304

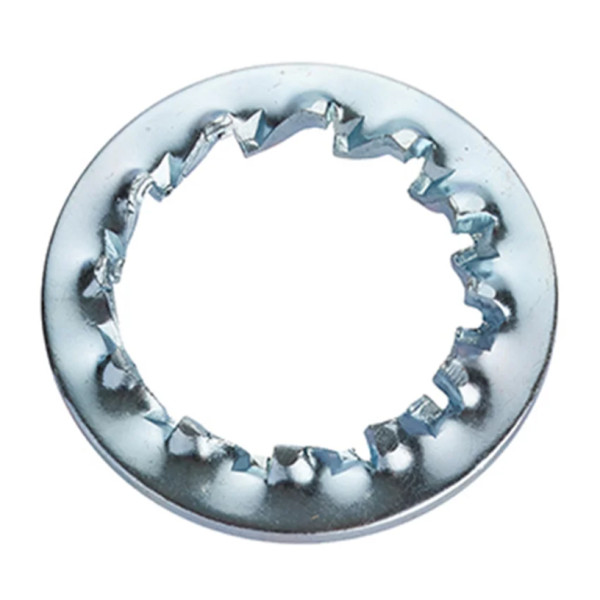

Lông Đền Răng Cưa thép mạ kẽm Size M4
M4
4.3
8
1.5
Thép 4.8
Lông Đền Răng Cưa thép mạ kẽm Size M5
M5
5.3
10.0
1.8
Thép 4.8

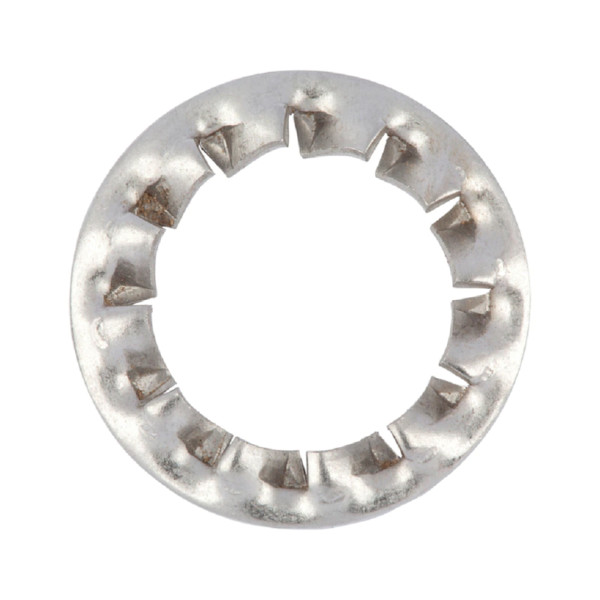

Lông đền răng cưa Inox 304 Size M5
M6
6.4
11.8
1.4
Inox 304
Lông đền răng cưa Inox 304 Size M8
M8
8.4
15.0
1.6
Inox 304
Lông đền răng cưa Inox 304 Size M10
M10
10.5
18.0
1.8
Inox 304
Lông đền răng cưa Inox 304 Size M12
M12
13
20.5
2
Inox 304
Lông đền răng cưa Inox304 Size M16
M16
17
24.0
2.4
Inox 304
Lông đền răng cưa Inox 304 Size M20
M20
21.0
33.0
2.8
Inox 304
Phân Loại Lông Đền Răng Cưa Trong
Theo Vật Liệu
- Thép Carbon Mạ Kẽm:
- Giá rẻ, độ cứng cao (đáp ứng tải trọng tĩnh 500-1000N), nhưng cần lớp mạ kẽm dày 5-10 micromet để chống gỉ trong 2-3 năm.
- Ứng dụng: Máy móc trong nhà xưởng khô ráo, như dây chuyền sản xuất thực phẩm.
- Inox 304:
- Chứa 18% crom, 8% niken, chống ăn mòn tốt trong môi trường ẩm (độ ẩm 80%), tuổi thọ 10-15 năm, nhưng kém hơn inox 316 trong môi trường muối.
- Ứng dụng: Cơ khí thông thường, nội thất, thiết bị gia dụng.z
- Inox 316:
- Thêm 2-3% molypden, chống ăn mòn hóa học (muối biển, axit sulfuric 10%), chịu nhiệt đến 800°C, tuổi thọ 15-20 năm trong điều kiện khắc nghiệt.
- Ứng dụng: Hàng hải, dầu khí, công trình ngoài khơi.
Theo Kích Thước
- Hệ Mét:
- Nhỏ (M3-M6): Đường kính trong 3.2-6.4mm, dùng trong linh kiện điện tử (tủ điện, bo mạch), chịu tải nhẹ 100-300N.
- Trung bình (M8-M16): Đường kính trong 8.4-16.5mm, phổ biến trong ô tô (bánh xe, khung gầm), chịu tải 500-2000N.
- Lớn (M20-M36): Đường kính trong 21-37mm, dùng trong kết cấu thép, tàu thủy, chịu tải 3000-10000N.
- Hệ Inch:
- 1/8 inch (3.175mm), 1/4 inch (6.35mm), 3/8 inch (9.525mm), v.v., phổ biến ở thị trường Mỹ, Anh.
Theo Độ Dày
- Mỏng (0.4-0.7mm): Dùng cho mối ghép nhỏ, ít rung động (tủ điện, đồ gia dụng).
- Trung bình (0.8-1.2mm): Phù hợp với cơ khí, ô tô, chịu rung động trung bình (20-50Hz).
- Dày (1.4-1.8mm): Dùng trong xây dựng, hàng hải, chịu rung động cao (50-100Hz).
Theo Số Răng
- 6-8 răng: Phân bố lực đều, dùng cho mối ghép nhỏ (M3-M6).
- 10-12 răng: Tăng độ bám, dùng cho mối ghép lớn (M16-M36).
Ưu & Nhược Điểm Của Lông Đền Răng Cưa Trong
Ưu Điểm
- Khóa chặt vượt trội:
- Răng cưa trong cắn vào ren bu lông, tăng ma sát gấp 2-3 lần so với vòng đệm phẳng, chịu rung động 50Hz mà không lỏng trong 1000 giờ thử nghiệm.
- Ví dụ: Động cơ ô tô quay 3000 vòng/phút vẫn ổn định.
- Phân bố lực đều:
- Giảm áp lực tập trung 30-40% so với không dùng lông đền, bảo vệ bề mặt thép mỏng (2mm) khỏi biến dạng.
- Ví dụ: Tủ điện không bị lún khi siết chặt.
- Chống rung hiệu quả:
- Giữ mối ghép ổn định trong xe tải chạy 120km/h trên đường gồ ghề, giảm nguy cơ lỏng lẻo 90%.
- Ví dụ: Hệ thống treo xe vẫn chắc chắn sau 10.000km.
- Độ bền cao:
- Inox 316 chịu được môi trường muối biển 15-20 năm mà không gỉ, thép lò xo chịu lực uốn 5000N/cm².
- Ví dụ: Tàu thủy hoạt động liên tục mà không cần thay thế.
Thông tin về thép lò xo từ ASM
Nhược Điểm
- Hạn chế trên bề mặt mềm:
- Răng cưa làm xước nhôm (độ cứng 2.5 Mohs) hoặc nhựa nếu siết quá 20Nm, cần kiểm soát lực cẩn thận.
- Ví dụ: Lắp ráp vỏ máy tính dễ bị hỏng nếu không cẩn thận.
- Khó tái sử dụng:
- Sau 5-7 lần tháo lắp, răng cưa mòn 20-30%, giảm hiệu quả khóa, cần thay mới để đảm bảo an toàn.
- Ví dụ: Sau bảo trì động cơ 3 lần, cần thay lông đền mới.
- Không tối ưu với ren thô:
- Hiệu quả giảm 15-20% trên bu lông ren thô (coarse thread) do ít điểm tiếp xúc hơn ren mịn (fine thread).
- Ví dụ: Bu lông thô M10 dễ bị lỏng hơn khi dùng với lông đền.
Ứng Dụng Thực Tế Của Lông Đền Răng Cưa Trong
Các Lĩnh Vực Ứng Dụng
- Cơ khí chế tạo:
- Giữ chặt trục quay, bánh răng trong máy CNC hoặc động cơ điện, ngăn lỏng lẻo khi hoạt động 24/7 ở tốc độ 2000-5000 vòng/phút.
- Ví dụ thực tế: Một máy CNC sản xuất linh kiện ô tô dùng lông đền răng cưa trong M8 để cố định trục, đảm bảo độ chính xác 0.01mm sau 1000 giờ vận hành.
- Ngành ô tô:
- Cố định bánh xe, hệ thống treo, khung gầm xe tải, chịu rung động mạnh khi chạy tốc độ cao (120km/h) trên địa hình gồ ghề.
- Ví dụ thực tế: Xe tải 5 tấn dùng lông đền răng cưa trong M16 để siết bánh xe, không lỏng sau 20.000km vận hành.
- Hàng hải & dầu khí:
- Ghép kết cấu thép trên tàu thủy, giàn khoan, chịu sóng biển (tần số rung 10-20Hz) và môi trường muối trong 15-20 năm.
- Ví dụ thực tế: Tàu chở dầu 50.000 tấn dùng lông đền răng cưa trong M20 (inox 316) để cố định khung thép, không gỉ sau 5 năm hoạt động.
- Điện tử & gia dụng:
- Giữ chặt linh kiện trong tủ điện, bo mạch máy tính, hoặc giường sắt, ngăn rung động gây chập mạch hoặc lỏng lẻo.
- Ví dụ thực tế: Tủ điện công nghiệp dùng lông đền răng cưa trong M5 để cố định thanh dẫn, không lỏng sau 2 năm sử dụng liên tục.
Cách Lắp Đặt Lông Đền Răng Cưa Trong
Chuẩn bị linh kiện và dụng cụ:
Chọn lông đền răng cưa trong khớp với bu lông (ví dụ: M10 cho bu lông M10), kiểm tra đường kính trong (10.5mm) và ngoài (18mm). Dụng cụ cần: cờ lê lực (torque wrench) hoặc tua vít lực, lực siết tối đa theo bảng tra cứu (M10: 49Nm).
Lưu ý: Đảm bảo bề mặt ghép không quá mềm (như nhựa PVC) để tránh xước.
- Đặt lông đền vào vị trí:
Đặt lông đền răng cưa trong dưới đầu bu lông hoặc đai ốc, sao cho mặt có răng cưa hướng vào trục ren để cắn chặt. Nếu dùng với đai ốc, đặt lông đền phía dưới đai ốc để tăng độ bám vào vật liệu nền.
Mẹo: Xếp thẳng hàng với bu lông để tránh lệch lực khi siết.
2. Siết chặt mối ghép:
Dùng cờ lê siết từ từ, tăng lực dần đến 70-80% lực định mức (M10: 34-39Nm), cảm nhận răng cưa bám vào ren. Kiểm tra bằng cách lắc nhẹ: nếu không rung, mối ghép đã đạt yêu cầu.
Cảnh báo: Không vượt quá lực định mức (ví dụ: 49Nm với M10) trên bề mặt mềm để tránh làm hỏng răng cưa hoặc chi tiết.
3.Kiểm tra sau lắp đặt:
Xoay ngược bằng tay hoặc dùng máy đo rung (vibration tester) để kiểm tra độ ổn định. Nếu mối ghép chịu rung 20Hz trong 10 phút mà không lỏng, lắp đặt thành công.
Ví dụ: Xe máy sau khi lắp bánh xe với lông đền răng cưa trong M8 chạy thử 50km không có hiện tượng lỏng.
