Cùm U Inox là loại bulong có thân uốn cong dạng chữ U, hai đầu có ren và được dùng chủ yếu để ôm giữ, cố định đường ống vào giá đỡ hoặc kết cấu lắp đặt. Cùm U Inox trên Mecsu được chế tạo từ inox 304 theo tiêu chuẩn DIN 3570 và có nhiều quy cách đường kính ống, cỡ ren khác nhau. Sản phẩm thường được sử dụng trong hệ thống đường ống cấp thoát nước, PCCC, cơ điện và các công trình công naghiệp.
Khi chọn Cùm U Inox, cần xác định đường kính ngoài thực tế của ống, cỡ ren và kích thước lắp của cùm. Không nên chỉ dựa vào ký hiệu DN, vì kích thước thực tế của ống và kích thước trong của cùm cần được đối chiếu theo từng model. Với những vị trí yêu cầu kích thước chính xác, nên kiểm tra bản vẽ hoặc thông số kỹ thuật của đúng mã trước khi mua.

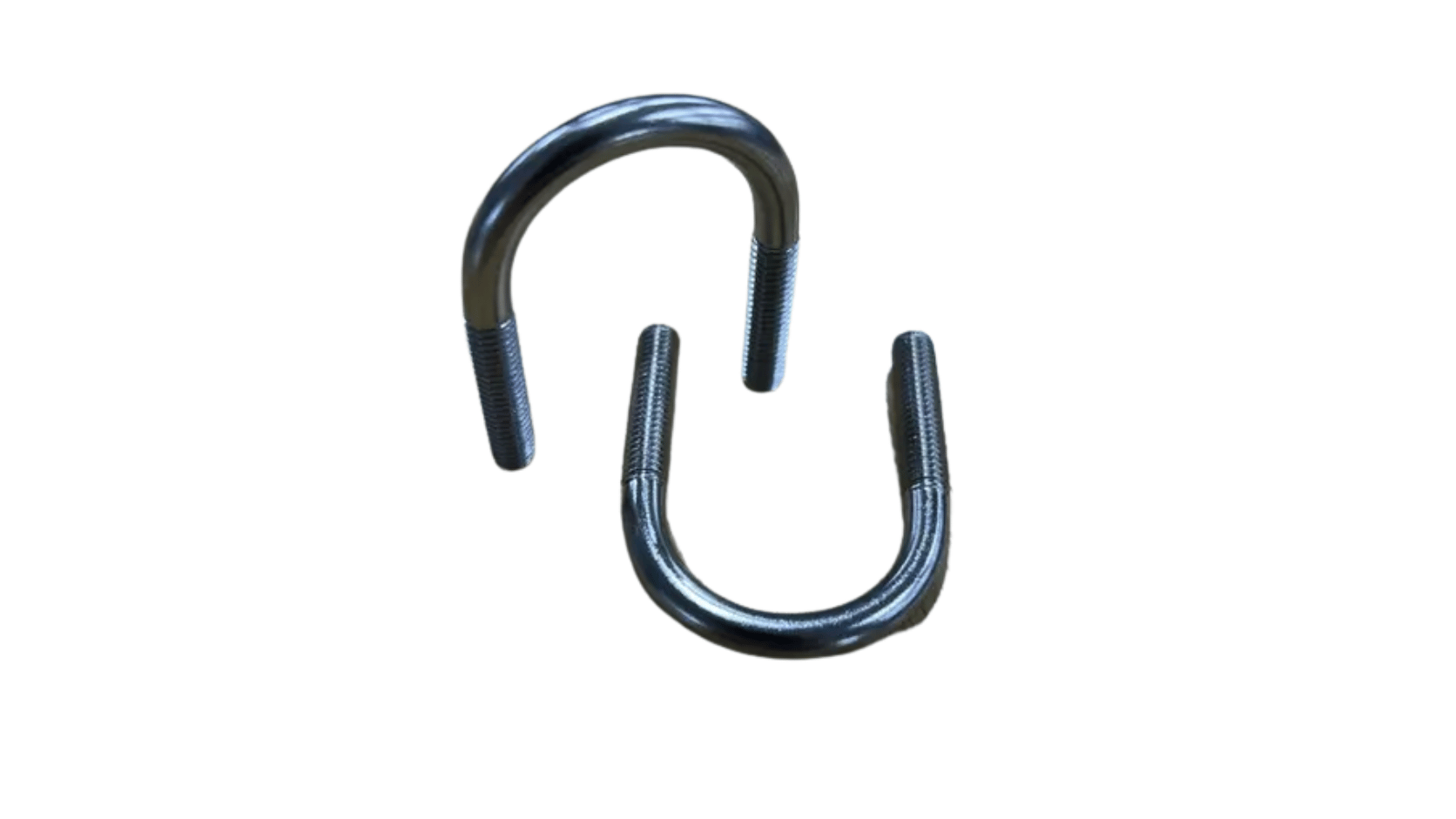

1. Cùm U Inox là gì?
Cùm U Inox là một dạng bulong chữ U dùng để cố định đường ống hoặc các chi tiết có dạng trụ vào kết cấu đỡ. Phần thân cong ôm quanh ống, hai đầu ren đi qua bản mã hoặc giá đỡ và được siết bằng đai ốc để giữ cụm tại vị trí lắp.
Điểm nhận diện của sản phẩm là thân inox uốn cong hình chữ U với hai chân ren song song. Theo danh mục Mecsu, Cùm U Inox được chế tạo từ inox 304 và sản xuất theo DIN 3570. Các model được cung cấp theo hệ mét với nhiều cỡ ren như M6, M8 và M10, kết hợp với nhiều kích thước đường ống khác nhau.

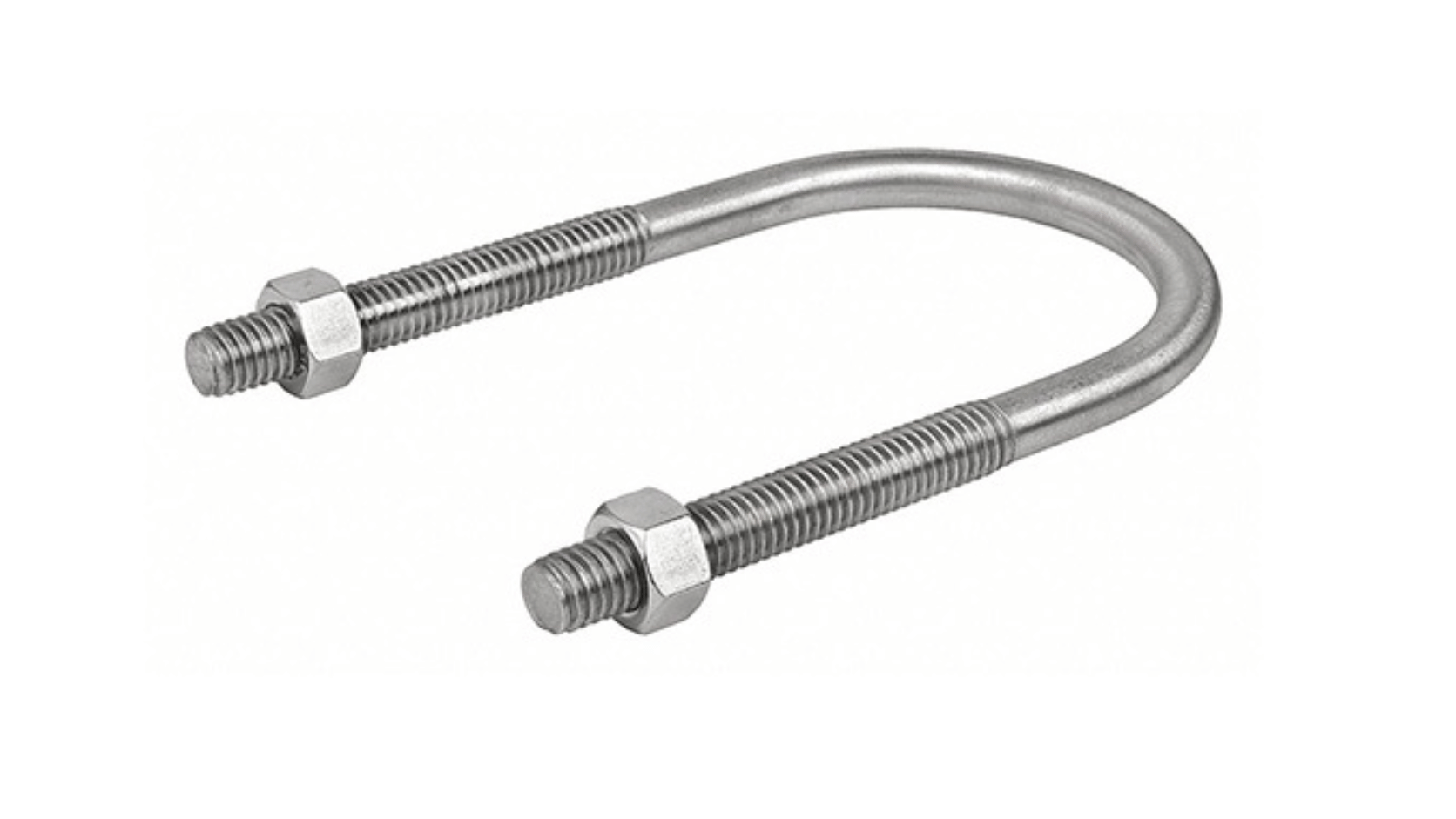

2. Các loại Cùm U Inox phổ biến
2.1. Phân loại theo vật liệu
Cùm U Inox trên Mecsu chủ yếu là dòng inox 304. Khi lựa chọn, vật liệu cần phù hợp với môi trường lắp đặt và yêu cầu của hệ thống. Không nên xem inox 304 là lựa chọn mặc định cho mọi môi trường có tính ăn mòn đặc biệt nếu chưa có yêu cầu kỹ thuật cụ thể.
2.2. Phân loại theo cỡ ren
Các model Cùm U Inox được cung cấp với nhiều cỡ ren. Cỡ ren phải phù hợp với bản mã, giá đỡ và đai ốc sử dụng cùng.
2.3. Phân loại theo kích thước đường ống
Cùm U Inox được lựa chọn theo kích thước ống mà sản phẩm ôm giữ. Ví dụ, model DN40 M8 có đường kính ống được ghi 49 mm và đường kính trong 52 mm.

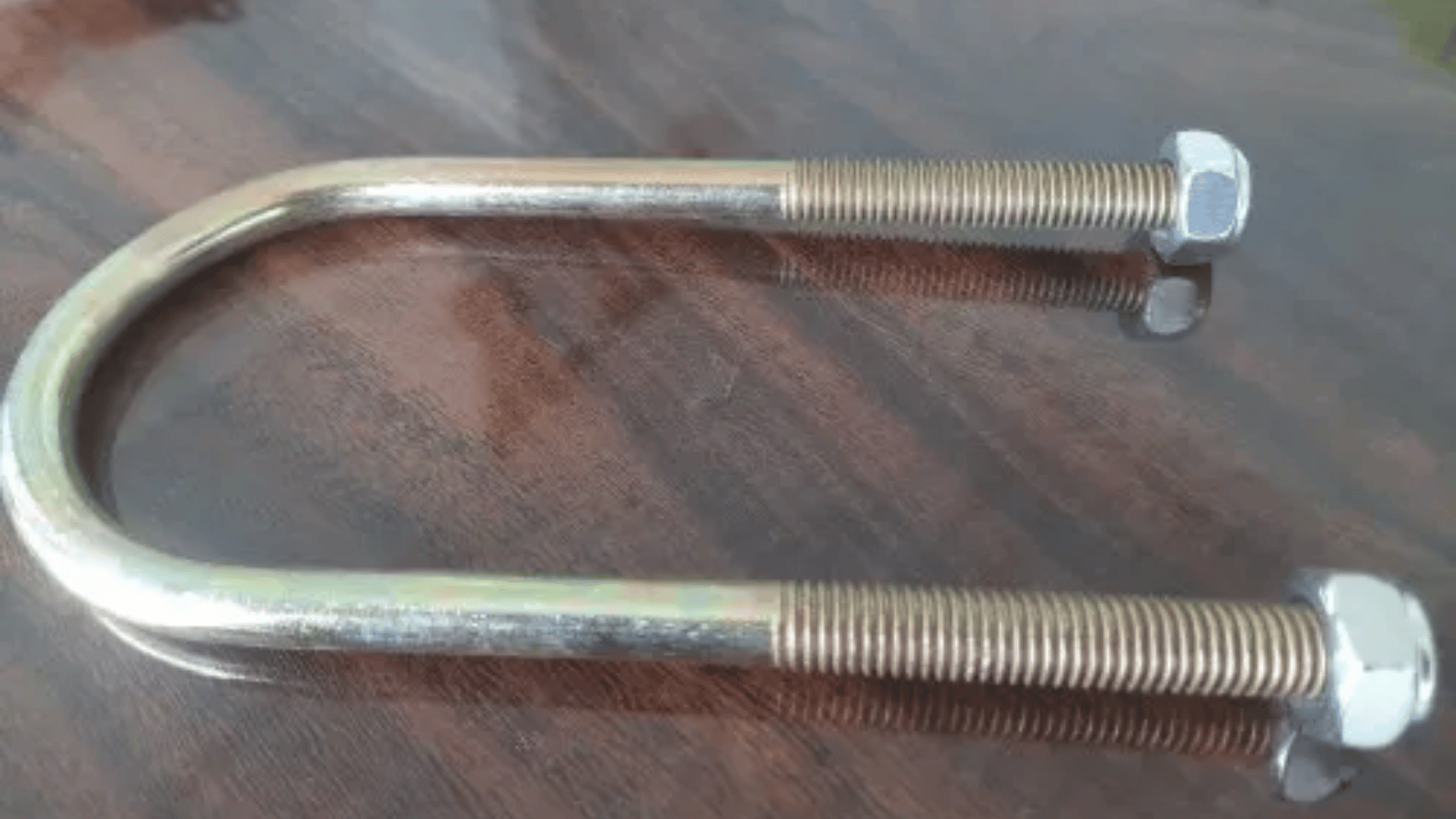

3. Cách chọn Cùm U Inox đúng
3.1. Xác định nhu cầu và điều kiện sử dụng
Trước tiên cần xác định Cùm U Inox được sử dụng để cố định đường ống nào, đường ống được lắp trên loại giá đỡ nào và vị trí lắp có yêu cầu đặc biệt hay không. Với hệ thống cấp thoát nước, PCCC, khí hoặc các hệ thống công nghiệp, cần xác định đường kính thực tế của ống và không gian dành cho cùm.
Môi trường làm việc cũng là yếu tố cần xem xét. Inox 304 phù hợp với nhiều ứng dụng cần vật liệu thép không gỉ, nhưng không nên mặc định vật liệu này đáp ứng mọi môi trường hóa chất hoặc ăn mòn đặc biệt. Nếu hệ thống có yêu cầu vật liệu riêng, cần đối chiếu hồ sơ kỹ thuật.
3.2. Chọn theo kích thước và thông số kỹ thuật
Đường kính ống là thông số đầu tiên cần xác định. Tuy nhiên, cần phân biệt kích thước danh nghĩa của ống với đường kính thực tế mà Cùm U phải ôm. Hai thông số này không phải lúc nào cũng có cùng giá trị.
Ví dụ, model Cùm U Inox 304 DN40 M8x48-75mm trên Mecsu có đường kính ống 49 mm, đường kính trong 52 mm, chiều cao 75 mm và chiều dài ren 31 mm. Các thông số này thuộc riêng model U40AM8H0 và không nên áp dụng cho các model DN khác.
Thông số | Ý nghĩa khi lựa chọn |
Đường kính ống | Xác định Cùm U có phù hợp với kích thước ống cần cố định hay không. |
Đường kính trong | Cần đủ phù hợp với kích thước thực tế của ống và cách lắp. |
Cỡ ren | Phải tương thích với bản mã, đai ốc và kết cấu lắp. |
Chiều cao | Liên quan đến khoảng không của vị trí lắp. |
Chiều dài ren | Ảnh hưởng đến khả năng đưa cùm qua bản mã và lắp đai ốc. |
Một số model có thông số kích thước khác nhau dù cùng vật liệu và tiêu chuẩn. Chẳng hạn, Cùm U Inox 304 DN10 M6 có chiều cao 34 mm và chiều dài ren 16 mm, trong khi Cùm U Inox 304 DN40 M8 có chiều cao 75 mm và chiều dài ren 31 mm. Vì vậy cần đối chiếu đúng model thay vì suy ra kích thước từ tên category.
3.3. Chọn theo vật liệu, tiêu chuẩn và quy cách
Cùm U Inox trong danh mục Mecsu được xác định bằng inox 304 và tiêu chuẩn DIN 3570. Khi bản vẽ hoặc yêu cầu kỹ thuật chỉ rõ vật liệu và tiêu chuẩn, cần chọn đúng sản phẩm tương ứng.
Cần phân biệt tiêu chuẩn của Cùm U với tiêu chuẩn của đường ống hoặc giá đỡ. Việc đường ống được thiết kế theo một tiêu chuẩn riêng không có nghĩa Cùm U có thể tự động thay thế bằng bất kỳ model nào có cùng kích thước danh nghĩa.
3.4. Chọn theo thiết kế và khả năng làm việc
Hình dạng cùm phải phù hợp với đường ống và kết cấu đỡ. Phần cong của cùm cần ôm đúng vị trí quanh ống, trong khi hai chân ren phải có đủ không gian để xuyên qua bản mã và lắp đai ốc.
Với hệ thống có rung động hoặc yêu cầu ổn định cao, cần xem xét toàn bộ cụm gồm Cùm U, đường ống, giá đỡ và các chi tiết liên kết. Không nên đánh giá khả năng chịu tải của cùm chỉ dựa trên cỡ ren hoặc đường kính thân nếu chưa có dữ liệu kỹ thuật tương ứng.
Đối với những trường hợp yêu cầu kích thước chính xác, Mecsu lưu ý một số sản phẩm thực tế có dung sai lớn; nếu cần kích thước theo bản vẽ, có thể yêu cầu gia công theo bản vẽ. Thông tin này được ghi rõ trên một số model như DN40 M8.
Cần xác định Cùm U dùng để kẹp chặt cố định (Rigid Anchor) hay làm điểm dẫn hướng (Guide). Nếu dùng làm điểm dẫn hướng cho ống co giãn nhiệt, không siết đai ốc quá chặt sát vào ống mà phải chừa khoảng hở nhẹ để ống trượt dọc theo cùm.
3.5. Kiểm tra tương thích và đối chiếu đúng mã trước khi mua
Trước khi đặt mua, cần xác định đường kính ngoài thực tế của ống, cỡ ren và kích thước không gian lắp. Sau đó đối chiếu với đường kính ống, đường kính trong, chiều cao và chiều dài ren của model.
Không nên chỉ chọn theo DN. Ví dụ, model DN40 M8 của Mecsu có đường kính ống 49 mm và đường kính trong 52 mm, trong khi tên sản phẩm thể hiện DN40. Vì vậy, với vị trí lắp cần độ vừa khít, phải kiểm tra thông số thực tế của đúng mã.
Khi thay thế một Cùm U cũ, cần kiểm tra cả cỡ ren và kích thước hình học. Hai model có thể cùng được dùng cho đường ống nhưng khác nhau về chiều cao, chiều dài ren hoặc khoảng lắp.
3.6. Khi nào cần catalogue/datasheet và những lỗi cần tránh?
Nên kiểm tra catalogue hoặc bản vẽ kỹ thuật khi kích thước ống cần cố định không rõ, khi bản vẽ yêu cầu tiêu chuẩn DIN cụ thể, khi cần thay thế chính xác một model hoặc khi vị trí lắp có dung sai nghiêm ngặt.
Các lỗi thường gặp gồm chọn cùm chỉ theo DN, bỏ qua đường kính trong, nhầm cỡ ren, không kiểm tra chiều cao và chiều dài ren hoặc tự thay thế bằng model có kích thước gần giống. Với những vị trí cần độ chính xác cao, không nên bỏ qua dung sai thực tế của sản phẩm.
Xác định đường kính thực tế của ống → kiểm tra vị trí và kết cấu đỡ → chọn cỡ ren → kiểm tra đường kính trong và kích thước cùm → xác nhận vật liệu và tiêu chuẩn → đối chiếu bản vẽ khi cần → kiểm tra đúng mã trước khi mua.

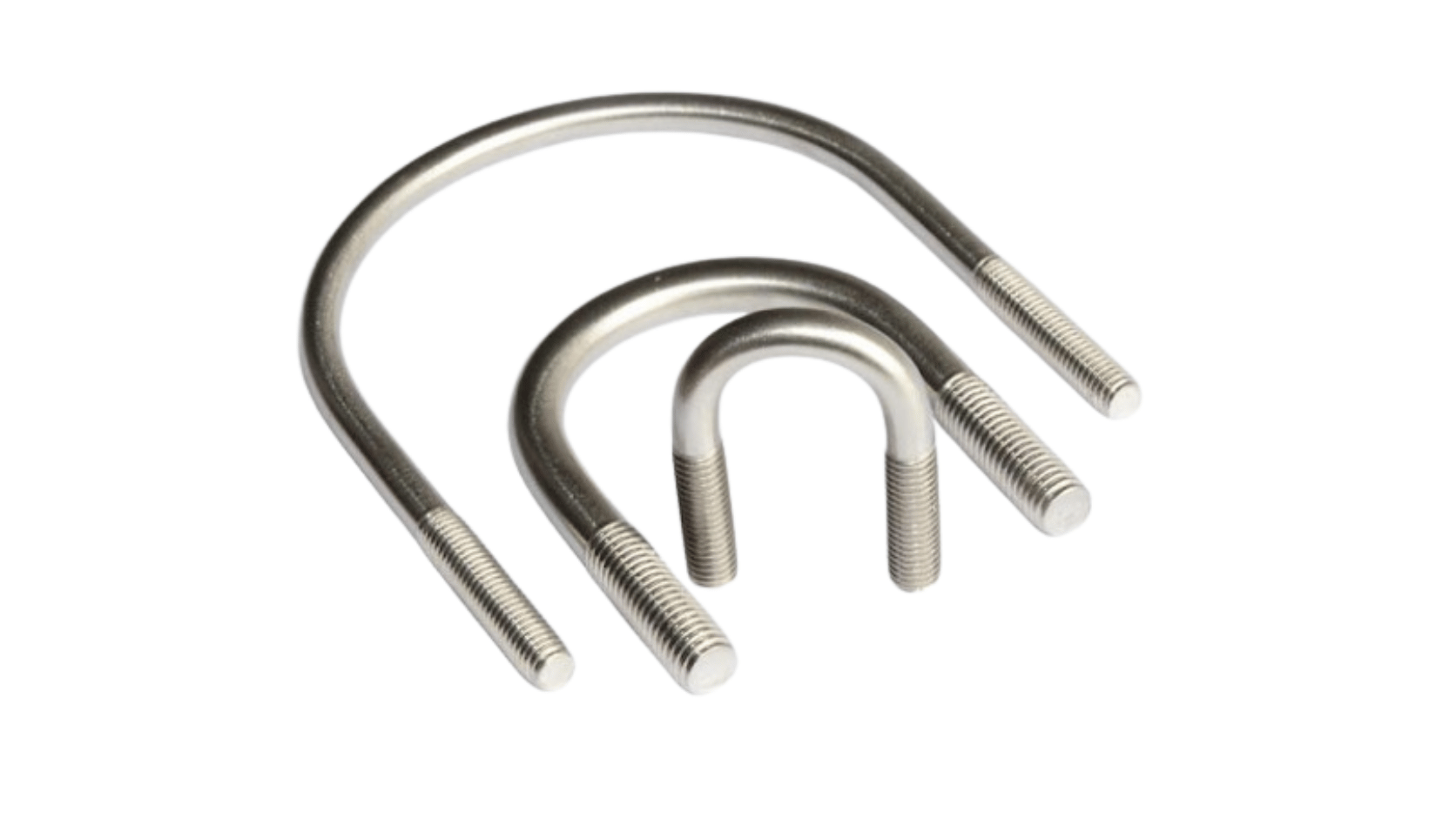

4. Hướng dẫn sử dụng & lắp đặt Cùm U Inox
4.1. Kiểm tra trước khi lắp & sử dụng
Kiểm tra đúng kích thước Cùm U, cỡ ren và đường kính ống. Kiểm tra thân cùm, phần ren và các chi tiết liên quan không bị biến dạng hoặc hư hỏng.
4.2. Chuẩn bị
Chuẩn bị bản mã hoặc giá đỡ có vị trí lỗ phù hợp với hai chân ren của cùm. Đưa đường ống vào đúng vị trí trước khi lắp cùm.
4.3. Lắp đặt & sử dụng
Đặt phần cong của Cùm U ôm quanh đường ống, đưa hai đầu ren qua bản mã hoặc giá đỡ, sau đó lắp đai ốc và siết theo yêu cầu của thiết kế hoặc tài liệu kỹ thuật.
4.4. Kiểm tra sau khi lắp
Kiểm tra cùm ôm đúng vị trí, đường ống không bị lệch và hai đầu ren được lắp đúng qua bản mã. Với hệ thống có yêu cầu kỹ thuật riêng, thực hiện kiểm tra theo thiết kế trước khi vận hành.

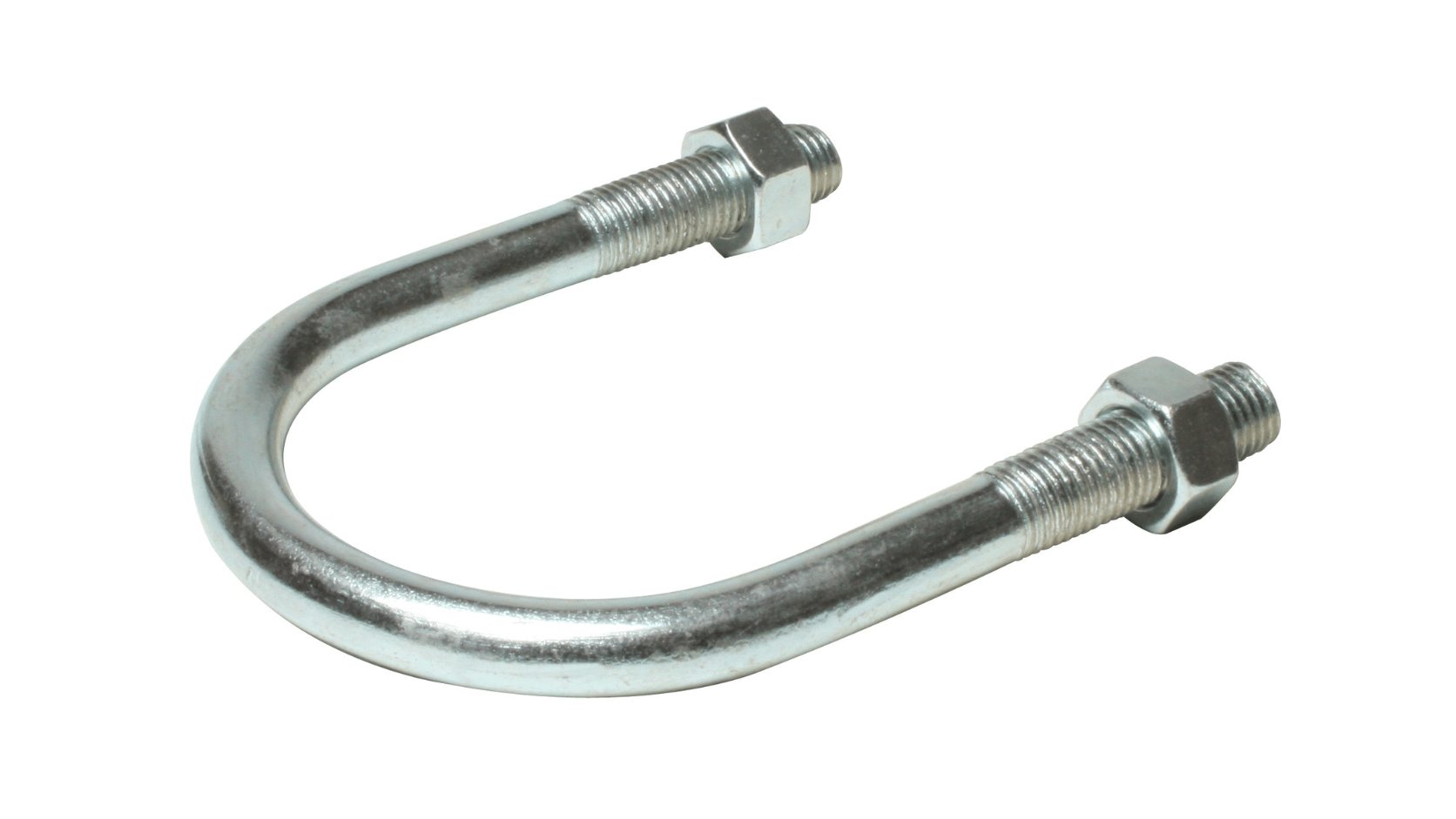

5. Những lỗi thường gặp khi sử dụng Cùm U Inox
Chọn theo DN mà không kiểm tra đường kính thực tế của ống là lỗi phổ biến. Ngoài ra, có thể xảy ra tình trạng chọn sai cỡ ren, không đủ chiều dài ren hoặc bỏ qua chiều cao tổng của cùm khi không gian lắp hạn chế.
Cần tránh sử dụng model có kích thước gần giống nhưng không phù hợp với bản mã hoặc đường ống. Với sản phẩm yêu cầu kích thước chính xác, cũng không nên bỏ qua dung sai thực tế của model.
Khi lắp đặt Cùm U Inox, nên siết đai ốc bằng tay hoặc điều chỉnh tốc độ máy siết chậm. Nên sử dụng mỡ bôi trơn chống dính ren (Anti-seize compound) hoặc dùng đai ốc Inox 316 / thép mạ kẽm kết hợp để tránh hiện tượng dính ren.
6. Cùm U Inox 304 có dùng được cho mọi môi trường không?
Không nên mặc định như vậy. Inox 304 là vật liệu được sử dụng cho các model Cùm U Inox trên Mecsu, nhưng mức độ phù hợp còn phụ thuộc vào môi trường và yêu cầu của hệ thống. Khi làm việc trong môi trường ăn mòn đặc biệt hoặc khi thiết kế yêu cầu vật liệu cụ thể, cần đối chiếu tài liệu kỹ thuật để xác định vật liệu phù hợp thay vì chỉ dựa vào tên “Inox”.
