Cùm U Inox 304 DN10 M6x16-34mm

Đánh giá Cùm U Inox 304 DN10 M6x16-34mm: Giải Pháp Treo Ống Nhỏ Chống Rỉ Sét

Review chi tiết Bulong Chữ U Inox 304 DN10 (M6) Cao 34mm: Sự lựa chọn hoàn hảo cho hệ thống ống dẫn chính xác và bền bỉ

Mục Lục Bài Viết

1. 1. Tổng quan về dòng Cùm U Inox 304 DN10 M6x16-34mm
2. 2. Hệ thống dữ liệu kỹ thuật chi tiết của sản phẩm
3. 3. Phân tích thiết kế Bulong chữ U size DN10 thân M6 cao 34mm
4. 4. Giá trị cốt lõi của vật liệu Inox 304 trong phụ kiện kẹp giữ ống
5. 5. Đánh giá độ bền và khả năng chịu tải của liên kết chữ U nhỏ
6. 6. Các biến thể cùm U Inox phổ biến trong công nghiệp hiện nay
7. 7. Những ưu điểm vượt trội và lưu ý khi dùng cùm U Inox 304 DN10
8. 8. Ứng dụng thực tế: Giải pháp cố định vi mạch khí và hệ thống xử lý nước mini
9. 9. Đối chiếu Cùm U (DIN 3570) và Cùm Omega (Pipe Clamp) size nhỏ
10. 10. Quy trình gia công lỗ chờ và lắp đặt cùm U đồng tâm
11. 11. Phương pháp nhận diện Inox 304 đạt chuẩn qua ngoại quan
12. 12. Thông tin báo giá Cùm U Inox 304 DN10 & Địa chỉ cung ứng
13. 13. Giải đáp các thắc mắc (FAQ) về dòng cùm U M6x34mm
14. 14. Dịch vụ hỗ trợ kỹ thuật chuyên sâu từ đội ngũ Mecsu Pro
15. 15. Lời khuyên chuyên gia: Tối ưu khoảng cách treo cho các đường ống nhỏ

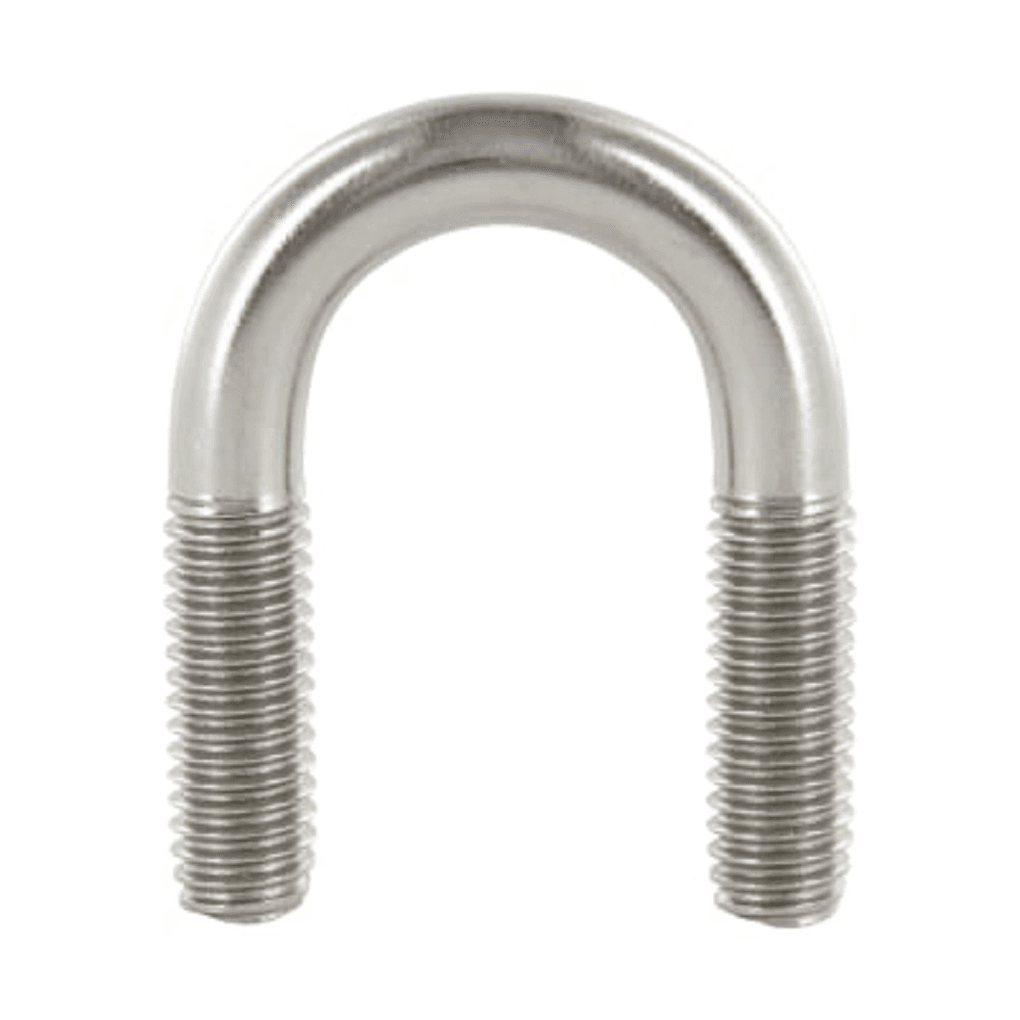

1. Tổng quan về dòng Cùm U Inox 304 DN10 M6x16-34mm

Sản phẩm Cùm U Inox 304 DN10 M6x16-34mm là loại vật tư phụ trợ cơ khí cao cấp, được thiết kế đặc thù để bao quanh và cố định các đường ống có đường kính nhỏ (khoảng 17-18mm). Với hình dáng chữ U đặc trưng, sản phẩm cho phép kẹp chặt ống vào các giá đỡ, thanh treo hoặc bản mã một cách nhanh chóng. Điểm mạnh của dòng cùm này chính là sự nhỏ gọn nhưng sở hữu lực kẹp vô cùng ổn định, phù hợp cho những không gian kỹ thuật hạn chế.

Được chế tác tuân thủ tiêu chuẩn DIN 3570 từ thép không gỉ Inox 304, cùm U DN10 mang lại khả năng kháng ăn mòn hóa học xuất sắc. Sản phẩm là thành phần thiết yếu trong các hệ thống dẫn chất lỏng y tế, đường ống vi sinh trong nhà máy thực phẩm và các mạch khí nén điều khiển trong ngành dầu khí.

2. Hệ thống dữ liệu kỹ thuật chi tiết của sản phẩm

Mecsu Pro cung cấp bảng thông số chính xác cho mã sản phẩm U10AM6H0, hỗ trợ kỹ sư trong việc thiết kế bản vẽ lắp đặt:

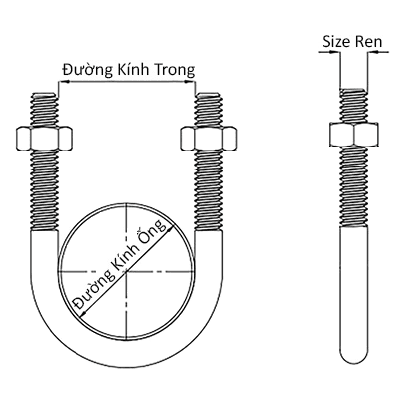

3. Phân tích thiết kế Bulong chữ U size DN10 thân M6 cao 34mm

Cấu tạo của cùm DN10 M6x34 hướng tới sự đơn giản nhưng tối ưu hóa khả năng kẹp giữ:

• Thân Chữ U Uốn Cong: Phần vòm cung được gia công trơn nhẵn, ôm sát bề mặt ống 17.2mm (chuẩn DN10). Thiết kế không ren ở phần uốn cong giúp bảo vệ thành ống không bị trầy xước khi có rung chấn nhẹ.
• Hai Đầu Ren M6: Phần ren dài 16mm ở cả hai phía chân cùm cho phép bắt tán (đai ốc) và long đền một cách chắc chắn. Bước ren hệ mét tiêu chuẩn giúp việc tháo lắp và hiệu chỉnh độ cao ống trở nên linh hoạt trên các thanh treo ty ren.
• Chiều Cao 34mm: Kích thước này đảm bảo cùm có đủ độ dài để xuyên qua các giá đỡ thép dày hoặc bản mã trước khi khóa bằng đai ốc.

4. Giá trị cốt lõi của vật liệu Inox 304 trong phụ kiện kẹp giữ ống

Với các đường ống dẫn chất lỏng, rỉ sét là kẻ thù số một. Inox 304 mang lại sự an tâm tuyệt đối:

• Kháng ăn mòn bền bỉ: Không bị oxy hóa bởi độ ẩm không khí, nước thải hay các loại dung môi hữu cơ, giữ cho hệ thống treo luôn vững chắc.
• Tính thẩm mỹ và vệ sinh: Bề mặt sáng bóng tự nhiên của thép không gỉ rất dễ lau chùi, là yêu cầu bắt buộc trong các nhà máy dược phẩm hoặc thực phẩm.
• Độ dẻo dai cơ học: Khác với các dòng thép mạ, Inox 304 không bị bong tróc lớp bảo vệ, đảm bảo tính nguyên vẹn của mối liên kết trong suốt vòng đời công trình.

5. Đánh giá độ bền và khả năng chịu tải của liên kết chữ U nhỏ

Mặc dù có kích thước thân chỉ 6mm, nhưng cùm U DN10 lại sở hữu khả năng chịu lực nén ấn tượng:

Thiết kế hai điểm tựa (hai chân ren) giúp phân bổ tải trọng của ống đều lên giá đỡ. Việc sử dụng thép không gỉ nhóm Austenitic giúp cùm chịu được sự co giãn nhiệt của đường ống mà không bị gãy giòn đột ngột. Đây là linh kiện bảo chứng cho sự ổn định của các trục ống dẫn khí gas hoặc hệ thống PCCC trong các hầm tàu thủy và nhà máy hóa chất.

6. Các biến thể cùm U Inox phổ biến trong công nghiệp hiện nay

Tùy thuộc vào quy mô hệ thống ống, quý khách có thể chọn lựa các mác thép và kích cỡ phù hợp:

• Inox 304 (Mã 0626758): Dòng sản phẩm thông dụng, cân bằng giữa hiệu suất kháng rỉ và chi phí đầu tư.
• Inox 316: Chuyên dụng cho môi trường nước biển đậm đặc hoặc axit mạnh nhờ hàm lượng Molypden cao.
• Cùm U DN15 - DN100: Các kích cỡ lớn hơn dành cho ống nước sinh hoạt và ống công nghiệp nặng.

7. Những ưu điểm vượt trội và lưu ý khi dùng cùm U Inox 304 DN10

Ưu điểm:

• Chống rỉ vĩnh viễn: Hoàn toàn không lo ngại về tình trạng rỉ sét mục nát trong môi trường ẩm.
• Dễ thi công: Cấu tạo đơn giản, chỉ cần dùng cờ lê 10mm (cho đai ốc M6) là có thể hoàn tất việc lắp đặt.
• Lực giữ đồng nhất: Giúp cố định ống đúng tâm, giảm rung lắc và tiếng ồn dòng chảy.
• Chuẩn hóa quốc tế: Tuân thủ DIN 3570 giúp việc bảo trì, thay thế trở nên dễ dàng.

Hạn chế:

• Giá thành: Cao hơn các dòng cùm thép mạ kẽm thông thường.
• Phụ kiện đi kèm: Sản phẩm thường chưa bao gồm đai ốc và long đền, cần lưu ý đặt mua trọn bộ.

8. Ứng dụng thực tế: Giải pháp cố định vi mạch khí và hệ thống xử lý nước mini

Nhờ vào kích thước DN10 nhỏ gọn, sản phẩm được ứng dụng rộng rãi trong các kịch bản kỹ thuật:

• Hệ thống lọc nước công nghiệp: Cố định các ống dẫn nước tinh khiết trong các máy RO hoặc dây chuyền lọc nước đóng chai.
• Phòng thí nghiệm và Y tế: Treo các đường ống khí Oxy, khí Nito có đường kính nhỏ trong các bệnh viện và trung tâm nghiên cứu.
• Chế tạo máy tự động hóa: Giữ các ống hơi, dây dẫn cáp điện đi trong ống bảo vệ tại các trạm máy kẹp phôi.
• Hàng hải và Dầu khí: Sử dụng trong các bảng điện ngoài trời, chi tiết điều khiển trên boong tàu nơi yêu cầu vật liệu chịu được hơi muối biển.

9. Đối chiếu Cùm U (DIN 3570) và Cùm Omega (Pipe Clamp) size nhỏ

Lựa chọn kiểu cùm phù hợp sẽ ảnh hưởng trực tiếp đến phương án thi công:

Kết luận: Nếu hệ thống ống của bạn yêu cầu sự chắc chắn tối đa trước các tác động ngoại lực, Cùm U là phương án ưu việt.

10. Quy trình gia công lỗ chờ và lắp đặt cùm U đồng tâm

Để đạt được hiệu quả cố định ống DN10 tốt nhất:

• Bước 1: Lấy dấu lỗ: Xác định khoảng cách tâm giữa hai chân cùm M6. Khoảng cách này thường lớn hơn đường kính ống DN10 khoảng 1-2mm.
• Bước 2: Khoan lỗ mồi: Sử dụng mũi khoan 6.5mm để tạo lỗ trên thanh giá đỡ (khoan rộng hơn 0.5mm giúp việc xỏ cùm dễ dàng hơn).
• Bước 3: Lắp đặt: Luồn cùm qua ống, xỏ hai chân ren vào lỗ đã khoan trên giá đỡ.
• Bước 4: Siết đai ốc: Lắp long đền phẳng và vặn đai ốc M6. Siết đều tay hai bên để lực ép cân bằng, tránh làm lệch ống.

11. Phương pháp nhận diện Inox 304 đạt chuẩn qua ngoại quan

Kiểm tra cùm U DN10 chính ngạch tại Mecsu qua các dấu hiệu:

• Độ sáng ánh kim: Inox 304 thật có màu sáng đục đặc trưng, bề mặt mịn màng không có các vết đốm đen hay ố vàng rỉ sét.
• Nam châm: Inox 304 chuẩn hầu như không hút nam châm. Tuy nhiên sau quá trình uốn chữ U và cán ren, phần góc có thể nhiễm từ nhẹ nhưng lực hút vẫn rất yếu.
• Độ hoàn thiện: Các bước ren M6 phải sắc nét, không bị dập hay mất ren. Phần uốn cong tròn đều, không có vết nứt vỡ cơ học.

12. Thông tin báo giá Cùm U Inox 304 DN10 & Địa chỉ cung ứng

a. Giá bán lẻ tham khảo: 4,911 đ / Cái

Mecsu Pro cung cấp sản phẩm với mức giá cạnh tranh nhất, hỗ trợ chiết khấu cực sâu cho các đại lý vật tư điện nước và các xưởng đóng tàu mua số lượng lớn theo túi hoặc theo lô công trình.

b. Tại sao chọn Mecsu Pro?

• Hàng luôn sẵn kho: Đáp ứng nhanh chóng các đơn hàng dự án cần số lượng lớn.
• Chứng nhận chất lượng: Cung cấp đầy đủ giấy tờ CO/CQ cho các dự án yêu cầu kiểm định khắt khe.
• Giao hàng hỏa tốc: Hệ thống vận chuyển phủ rộng giúp khách hàng nhận hàng sớm nhất.

MUA THÊM CÁC LOẠI CÙM U INOX KHÁC TẠI MECSU

13. Giải đáp các thắc mắc (FAQ) về dòng cùm U M6x34mm

13.1. Sản phẩm có đi kèm theo đai ốc và long đền không?

Theo quy cách đóng gói chuẩn, cùm U được bán theo cái rời (không bao gồm tán). Tuy nhiên, tại Mecsu Pro, quý khách có thể yêu cầu mua trọn bộ combo gồm 1 cùm + 2 đai ốc + 2 long đền Inox 304 để việc thi công thuận tiện hơn.

13.2. Cùm U DN10 có bắt vừa ống phi 18mm không?

Dạ vừa ạ. Tiêu chuẩn DN10 (10A) tương đương với đường kính ngoài của ống là 17.2mm. Với độ hở thiết kế chuẩn, cùm này sẽ ôm vừa khít các loại ống có đường kính ngoài từ 17mm đến 18mm.

13.3. Ren dài 16mm có đủ để bắt vào giá đỡ thép V không?

Có. Thép V thông thường có độ dày từ 3mm đến 5mm. Với chiều dài ren 16mm, sau khi trừ đi độ dày giá đỡ và long đền, bạn vẫn còn dư khoảng 8-10mm để vặn đai ốc, đảm bảo an toàn tuyệt đối.

13.4. Tôi có thể dùng loại cùm này treo đường dẫn khí nóng không?

Inox 304 chịu nhiệt rất tốt (lên đến 800-900 độ C). Do đó, bạn hoàn toàn có thể sử dụng cùm U này để cố định các đường ống dẫn khí hơi nóng hoặc khí xả trong các hệ thống máy công nghiệp.

14. Dịch vụ hỗ trợ kỹ thuật chuyên sâu từ đội ngũ Mecsu Pro

Quý khách cần tư vấn bảng tra kích thước cùm U cho các loại ống inox, ống nhựa HDPE? Đội ngũ kỹ thuật Mecsu Pro luôn sẵn sàng hỗ trợ:

Địa chỉ kho: B28/I - B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline: 1800 8137

Email liên hệ: sales@mecsu.vn

Website chính thức: mecsu.vn

15. Lời khuyên chuyên gia: Tối ưu khoảng cách treo cho các đường ống nhỏ

a. Đề phòng hiện tượng ống bị võng

Với các ống nhỏ như DN10 dẫn chất lỏng, khoảng cách giữa các cùm U không nên quá xa (thường là 1.0 - 1.2 mét). Việc đặt cùm quá thưa sẽ làm ống bị võng do trọng lượng nước bên trong, lâu dần gây ảnh hưởng đến áp suất và độ bền mối nối.

b. Sử dụng thêm đệm cao su

“Nếu hệ thống ống của bạn có độ rung cao (do máy bơm), hãy lót thêm một lớp cao su mỏng giữa vòm chữ U và thành ống. Lớp đệm này không chỉ giảm tiếng ồn mà còn triệt tiêu rung động cơ học, bảo vệ lớp bề mặt inox của cả ống và cùm.”
— Kinh nghiệm từ phòng kỹ thuật Mecsu Pro.
