Chốt R (Hair Cotter Pin) là chi tiết cơ khí dùng để giữ và cố định chốt, bulong hoặc trục có lỗ xuyên. Sản phẩm có dạng thanh kim loại uốn cong, gồm thân chốt và vòng giữ đàn hồi. Chốt R thường được sử dụng tại các vị trí cần tháo lắp nhanh.
Khi chọn Chốt R, cần xác định đường kính lỗ, đường kính chốt, chiều dài, vật liệu và tiêu chuẩn. Đồng thời phải kiểm tra không gian lắp để vòng giữ hoạt động đúng. Không nên chọn chỉ dựa vào một kích thước danh nghĩa.

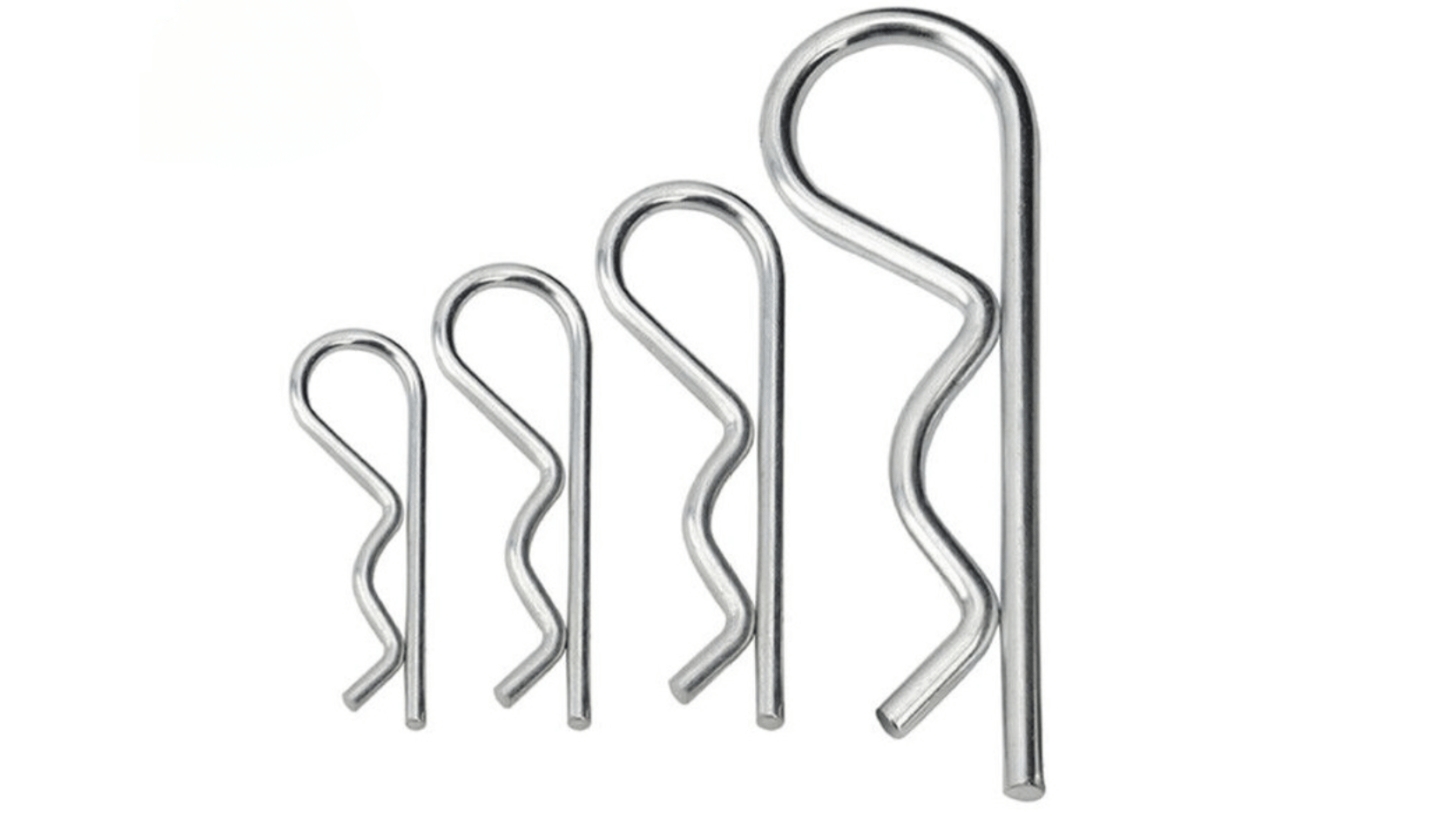

1. Chốt R là gì?
Chốt R là loại chốt đàn hồi có thân chốt kết hợp với vòng giữ. Khi lắp, thân chốt được đưa qua lỗ của chốt, bulong hoặc trục, còn vòng giữ tạo lực đàn hồi để hạn chế chốt bị tuột khỏi vị trí.
Chốt R có ưu điểm là thao tác lắp và tháo nhanh, không cần bẻ chốt sau khi lắp. Sản phẩm thường được sử dụng cho các liên kết cần tháo lắp thường xuyên.

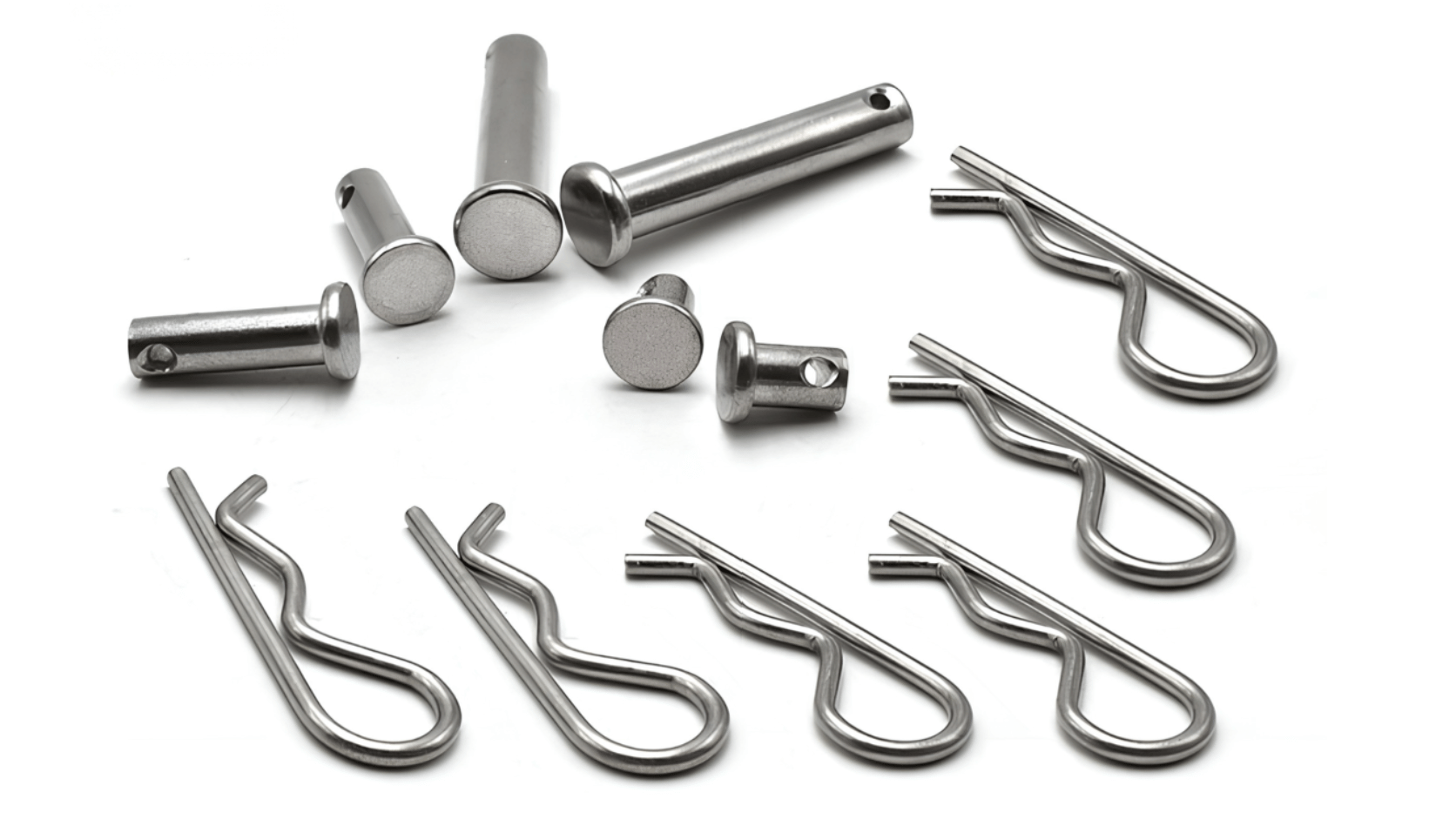

3. Cách chọn Chốt R đúng
3.1. Xác định nhu cầu và vị trí sử dụng
Trước tiên cần xác định Chốt R dùng để giữ chốt, bulong, trục hoặc chi tiết nào. Vị trí lắp phải có lỗ phù hợp với thân chốt và đủ không gian cho vòng giữ.
Nếu vị trí cần tháo lắp thường xuyên, Chốt R phù hợp hơn các loại chốt phải biến dạng khi tháo. Tuy nhiên, cần lựa chọn theo đúng thiết kế của liên kết.
3.2. Chọn theo kích thước và thông số kỹ thuật
Đường kính thân là thông số quan trọng để xác định chốt có phù hợp với lỗ hay không. Chiều dài phải đủ để thân chốt đi qua chi tiết và vòng giữ nằm đúng vị trí.
Thông số | Ý nghĩa khi lựa chọn |
Đường kính chốt | Phải phù hợp với đường kính lỗ. |
Chiều dài | Phải phù hợp với chiều dày và vị trí cần giữ. |
Vòng giữ | Cần có đủ không gian để hoạt động và giữ chốt. |
Vật liệu | Phải phù hợp với môi trường sử dụng. |
Tiêu chuẩn | Phải phù hợp với thiết kế hoặc mã cần thay thế. |
3.3. Chọn theo vật liệu, tiêu chuẩn và quy cách
Vật liệu cần được lựa chọn theo môi trường làm việc và yêu cầu của liên kết. Nếu vị trí có độ ẩm hoặc nguy cơ ăn mòn, cần xem xét vật liệu và xử lý bề mặt của sản phẩm.
Nếu bản vẽ quy định tiêu chuẩn cụ thể, cần chọn đúng quy cách tương ứng. Không nên xem các Chốt R có kích thước gần nhau là hoàn toàn tương đương nếu khác tiêu chuẩn hoặc cấu tạo.
3.4. Chọn theo thiết kế và khả năng làm việc
Thân Chốt R phải phù hợp với lỗ lắp, trong khi vòng giữ phải có đủ không gian để tạo lực giữ. Không gian xung quanh cũng cần được kiểm tra để vòng không bị cản trở khi lắp hoặc vận hành.
Chốt R chủ yếu có chức năng giữ và hãm. Không nên đánh giá khả năng chịu tải của chốt chỉ dựa vào đường kính mà bỏ qua kết cấu và điều kiện làm việc của toàn bộ liên kết.
5. Những lỗi thường gặp khi sử dụng Chốt R
Chọn sai đường kính hoặc chiều dài là những lỗi phổ biến. Ngoài ra, có thể lắp chốt ở vị trí không đủ không gian cho vòng giữ hoặc sử dụng chốt đã bị biến dạng.
Khi thay thế, cần kiểm tra đầy đủ kích thước, cấu tạo và tiêu chuẩn thay vì chỉ dựa vào đường kính.
6. Chốt R có thể tháo lắp nhiều lần không?
Chốt R được thiết kế để lắp và tháo nhanh nên có thể sử dụng cho các vị trí cần tháo lắp thường xuyên. Tuy nhiên, trước khi lắp lại cần kiểm tra thân chốt và vòng giữ. Nếu chốt bị biến dạng hoặc khả năng giữ không còn bảo đảm, nên thay chốt mới.
