Bulong Vai - Bulong Dẫn Hướng (Shoulder Bolt / Shoulder Screw) là chi tiết liên kết có phần vai trụ trơn được gia công với đường kính xác định, nằm giữa phần đầu và phần ren. Khác với bulong thông thường, phần vai là bộ phận làm việc chính trong các cơ cấu cần định vị, dẫn hướng, làm trục quay hoặc tạo khoảng cách giữa các chi tiết. Nhờ bề mặt vai trơn và kích thước được kiểm soát, sản phẩm thường được sử dụng trong khuôn mẫu, máy tự động, đồ gá, cơ cấu chuyển động và các cụm máy yêu cầu vị trí lắp chính xác.
Khi lựa chọn, không nên chỉ nhìn size ren. Với Bulong Vai, đường kính vai và chiều dài vai mới là những thông số quyết định khả năng lắp và chức năng dẫn hướng. Cần đồng thời kiểm tra kiểu đầu, đường kính đầu, chiều cao đầu, size ren, chiều dài ren, vật liệu và dung sai của vai theo đúng model. Khi thay thế một mã đang sử dụng hoặc làm việc trong cơ cấu chính xác, cần đối chiếu bản vẽ hoặc catalogue của đúng sản phẩm.
1. Bulong Vai - Bulong Dẫn Hướng là gì?

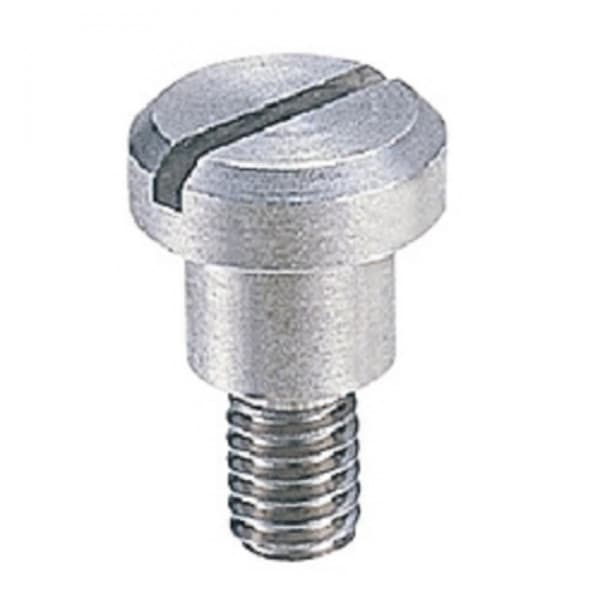

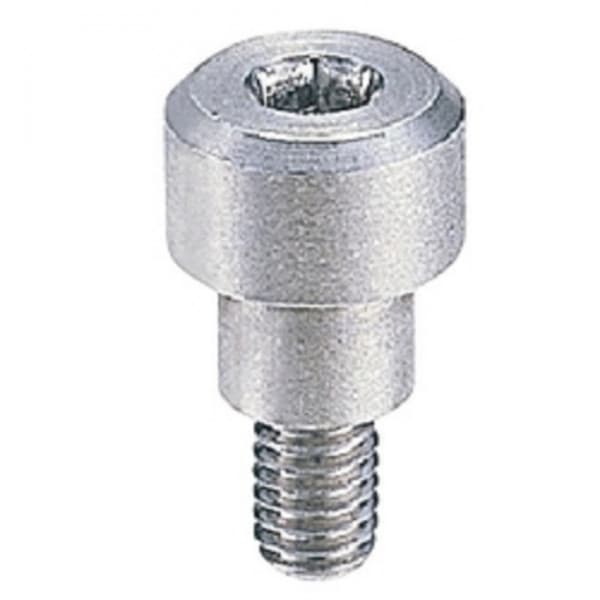

Bulong Vai - Bulong Dẫn Hướng là loại bulong có cấu tạo gồm phần đầu, phần vai trơn có đường kính xác định và phần ren dùng để cố định vào chi tiết. Phần vai nằm giữa đầu và ren tạo thành một đoạn trụ có kích thước tương đối chính xác, cho phép nó làm việc như một chốt định vị, trục dẫn hướng hoặc bề mặt đỡ cho chi tiết khác.
Khác với thân ren của bulong thông thường, phần vai của Bulong Vai không được thiết kế để toàn bộ chiều dài làm việc nằm trong ren. Trong nhiều ứng dụng, chi tiết cần chuyển động, xoay hoặc trượt sẽ làm việc trên phần vai trơn. Đây cũng là lý do sản phẩm được sử dụng trong cơ khí chính xác và khuôn mẫu. Mecsu hiện có các dòng Bulong Vai - Bulong Dẫn Hướng bằng thép, inox, hệ inch và loại đầu lớn.
3. Cách chọn Bulong Vai - Bulong Dẫn Hướng đúng
3.1. Xác định nhu cầu và điều kiện sử dụng
Trước khi chọn Bulong Vai, cần xác định chính xác vai của bulong sẽ làm nhiệm vụ gì. Nếu vai được dùng làm trục dẫn hướng, phải quan tâm đến đường kính vai và chiều dài vai. Nếu vai dùng làm trục quay hoặc làm bề mặt đỡ cho chi tiết chuyển động, cần xem thêm độ chính xác lắp ghép và điều kiện tiếp xúc.
Trong khuôn mẫu hoặc đồ gá, Bulong Vai có thể dùng để định vị hoặc tạo khoảng cách giữa các chi tiết. Trong cơ cấu máy, vai có thể trở thành bề mặt làm việc của bạc, con lăn hoặc chi tiết chuyển động. Vì vậy, cùng một size ren nhưng hai sản phẩm có đường kính vai khác nhau không thể xem là tương đương.
Đồng thời cần xác định môi trường làm việc: tải tĩnh hay tải lặp, có rung động hay không, có chuyển động tương đối giữa chi tiết và vai hay không, môi trường khô hay ẩm, có nguy cơ ăn mòn hoặc bụi mài mòn hay không. Nếu sản phẩm làm việc trong cơ cấu chính xác, không nên chọn chỉ dựa trên kích thước danh nghĩa.
3.2. Chọn theo kích thước và thông số kỹ thuật
Đường kính vai (D) là thông số quan trọng nhất đối với chức năng dẫn hướng. Đây là đường kính của phần trụ trơn dùng để định vị hoặc làm bề mặt làm việc. Nếu vai lắp trong lỗ của chi tiết, đường kính vai phải tương thích với đường kính lỗ và yêu cầu dung sai của cụm máy. Chọn sai đường kính vai có thể gây quá chặt, quá lỏng hoặc làm mất chức năng dẫn hướng.
Chiều dài vai (L) quyết định chiều dài thực tế của phần trụ làm việc. Thông số này cần đủ để chi tiết được dẫn hướng hoặc tựa trên vai theo thiết kế. Không nên lấy chiều dài tổng thể của bulong để thay cho chiều dài vai. Ví dụ, mã MP213A8-20 của Mecsu có đường kính vai 8 mm và chiều dài vai 20 mm, trong khi chiều dài ren chỉ 10 mm.
Chiều dài ren quyết định phần ren thực sự tham gia vào mối ghép. Đây là thông số khác hoàn toàn với chiều dài vai. Một bulong có vai dài nhưng ren ngắn có thể phù hợp với cơ cấu cần nhiều chiều dài dẫn hướng nhưng không phù hợp nếu yêu cầu chiều sâu ăn ren lớn.
Size ren và bước ren quyết định khả năng lắp với lỗ ren hoặc đai ốc. Ví dụ mã Bulong Dẫn Hướng Thép Đen 12.9 ISO7379 D4.5x30 của Mecsu sử dụng ren M3, bước ren 0,5 mm, chiều dài ren 6 mm và chiều dài vai 30 mm. Đây là cấu hình riêng của mã MP139AD4.5-30F1.
Đường kính đầu và chiều cao đầu cũng cần kiểm tra vì chúng quyết định diện tích tỳ và khoảng không xung quanh đầu bulong. Cùng một đường kính vai nhưng đầu có thể có kích thước khác nhau tùy thiết kế. Chẳng hạn mã MP139AD4.5-30F1 có đường kính đầu 7 mm, chiều cao đầu 3 mm và size khóa 2,5 mm.
Thông số | Vai trò khi lựa chọn |
Đường kính vai | Thông số cốt lõi quyết định khả năng định vị, dẫn hướng hoặc làm trục làm việc. |
Chiều dài vai | Xác định chiều dài phần trụ thực sự tham gia vào cơ cấu. |
Chiều dài ren | Quyết định phần ren tham gia vào mối ghép cố định. |
Size ren | Phải tương thích với lỗ ren hoặc đai ốc đối ứng. |
Bước ren | Phải phù hợp với ren của chi tiết ghép để tránh kẹt hoặc hỏng ren. |
Đường kính đầu | Ảnh hưởng đến diện tích tỳ và không gian lắp đặt. |
Chiều cao đầu | Quan trọng khi khoảng hở phía trên bị giới hạn. |
Dung sai đường kính vai | Quan trọng với các cơ cấu cần độ chính xác định vị hoặc độ rơ được kiểm soát. |
3.3. Chọn theo vật liệu, tiêu chuẩn và quy cách
Vật liệu phải được lựa chọn theo điều kiện làm việc và yêu cầu cơ tính của cơ cấu. Một số dòng thép được sử dụng khi cần độ bền và độ cứng cao; trong khi inox phù hợp hơn khi cần khả năng chống ăn mòn theo điều kiện sử dụng. Tài liệu Mecsu ghi dòng MP139A dùng SCM435 với độ cứng 33–38 HRC và MP139B dùng SUS304, cho thấy cùng chức năng Bulong Vai nhưng vật liệu và đặc tính có thể khác nhau theo từng mã.
Về tiêu chuẩn, một số mã Bulong Dẫn Hướng của Mecsu được ghi ISO 7379. ISO 7379 là tiêu chuẩn dành cho hexagon socket head shoulder screws với kích thước hệ mét và quy định các yêu cầu hình học liên quan đến shoulder screw. Tiêu chuẩn này được ISO xác nhận vẫn còn hiệu lực sau lần rà soát năm 2025.
Tuy nhiên, tiêu chuẩn phải được đọc cùng mã sản phẩm cụ thể. Không nên lấy thông tin của một mã ISO 7379 để áp dụng cho toàn bộ Bulong Vai trên thị trường, cũng như không nên thay sản phẩm khác tiêu chuẩn chỉ vì cùng đường kính vai và size ren.
4.1. Kiểm tra trước khi lắp & sử dụng
Kiểm tra đúng mã, đường kính vai, chiều dài vai, size ren và vật liệu. Bề mặt vai không nên có vết xước hoặc biến dạng ảnh hưởng đến chức năng dẫn hướng. Lỗ lắp cũng cần đúng kích thước và sạch.
4.2. Chuẩn bị
Chuẩn bị dụng cụ phù hợp với kiểu đầu bulong như khóa lục giác hoặc dụng cụ siết tương ứng. Kiểm tra lỗ ren và bề mặt lắp trước khi đưa bulong vào để hạn chế bụi bẩn hoặc ba via làm ảnh hưởng đến độ chính xác.
4.3. Lắp đặt & sử dụng
Đưa phần ren vào lỗ ren và vặn bằng tay trước để bảo đảm ren ăn đúng. Sau đó siết bằng dụng cụ phù hợp. Với các cơ cấu sử dụng phần vai làm bề mặt dẫn hướng hoặc quay, cần bảo đảm chi tiết đối ứng lắp đúng vị trí trên phần vai và không bị kẹt.
4.4. Kiểm tra sau khi lắp
Kiểm tra bulong đã được cố định, phần vai đúng vị trí và chi tiết chuyển động hoặc định vị không bị lệch. Với cơ cấu chính xác, cần kiểm tra độ rơ hoặc khả năng chuyển động theo yêu cầu thiết kế.
5. Những lỗi thường gặp khi sử dụng Bulong Vai - Bulong Dẫn Hướng
Các lỗi thường gặp nhất là chọn sai đường kính vai, nhầm chiều dài vai với chiều dài tổng thể, chọn sai size hoặc bước ren, sử dụng không đúng hệ mét/hệ inch và bỏ qua dung sai của phần vai. Ngoài ra, việc làm xước bề mặt vai, để bụi bẩn trong lỗ lắp hoặc dùng bulong có chiều dài vai không phù hợp có thể làm giảm độ chính xác của cơ cấu. Với ứng dụng chịu tải hoặc chuyển động, không nên tự thay model khác chỉ dựa trên việc “cùng size ren”.
6. Bulong Vai có thay thế trực tiếp cho chốt định vị được không?
Không phải trong mọi trường hợp. Bulong Vai có phần vai trơn có thể thực hiện chức năng dẫn hướng hoặc định vị trong một số cơ cấu, nhưng nó vẫn là chi tiết liên kết có phần ren và cấu tạo đầu riêng. Chốt định vị được lựa chọn theo yêu cầu định vị và dung sai của mối lắp. Khi thay thế, cần kiểm tra đường kính vai, dung sai, chiều dài làm việc, cách cố định và tải tác dụng. Nếu bản vẽ hoặc thiết kế đã quy định chốt định vị hay một loại Bulong Vai cụ thể, không nên tự thay thế chỉ vì kích thước danh nghĩa tương đương.
