Bulong Vai - Bulong Dẫn Hướng Thép là chi tiết cơ khí có phần vai trụ trơn được gia công với đường kính xác định, kết hợp phần ren và đầu bulong để tạo mối ghép cố định. Khác với bulong thông thường, phần vai là bộ phận làm việc trực tiếp trong các cơ cấu cần định vị, dẫn hướng, làm trục quay hoặc tạo khoảng cách giữa các chi tiết. Dòng thép thường được sử dụng trong khuôn mẫu, đồ gá, máy tự động và các cơ cấu cơ khí có yêu cầu về độ bền và độ chính xác của phần vai.
Khi lựa chọn Bulong Vai - Bulong Dẫn Hướng Thép, không nên chỉ căn cứ vào size ren hoặc chiều dài tổng thể. Các thông số quan trọng nhất gồm đường kính vai, chiều dài vai, chiều dài ren, đường kính đầu, chiều cao đầu và dung sai của phần vai nếu model có quy định. Với sản phẩm thay thế hoặc cơ cấu chính xác, cần đối chiếu đúng mã, bản vẽ và tiêu chuẩn của sản phẩm đang sử dụng.
1. Bulong Vai - Bulong Dẫn Hướng Thép là gì?

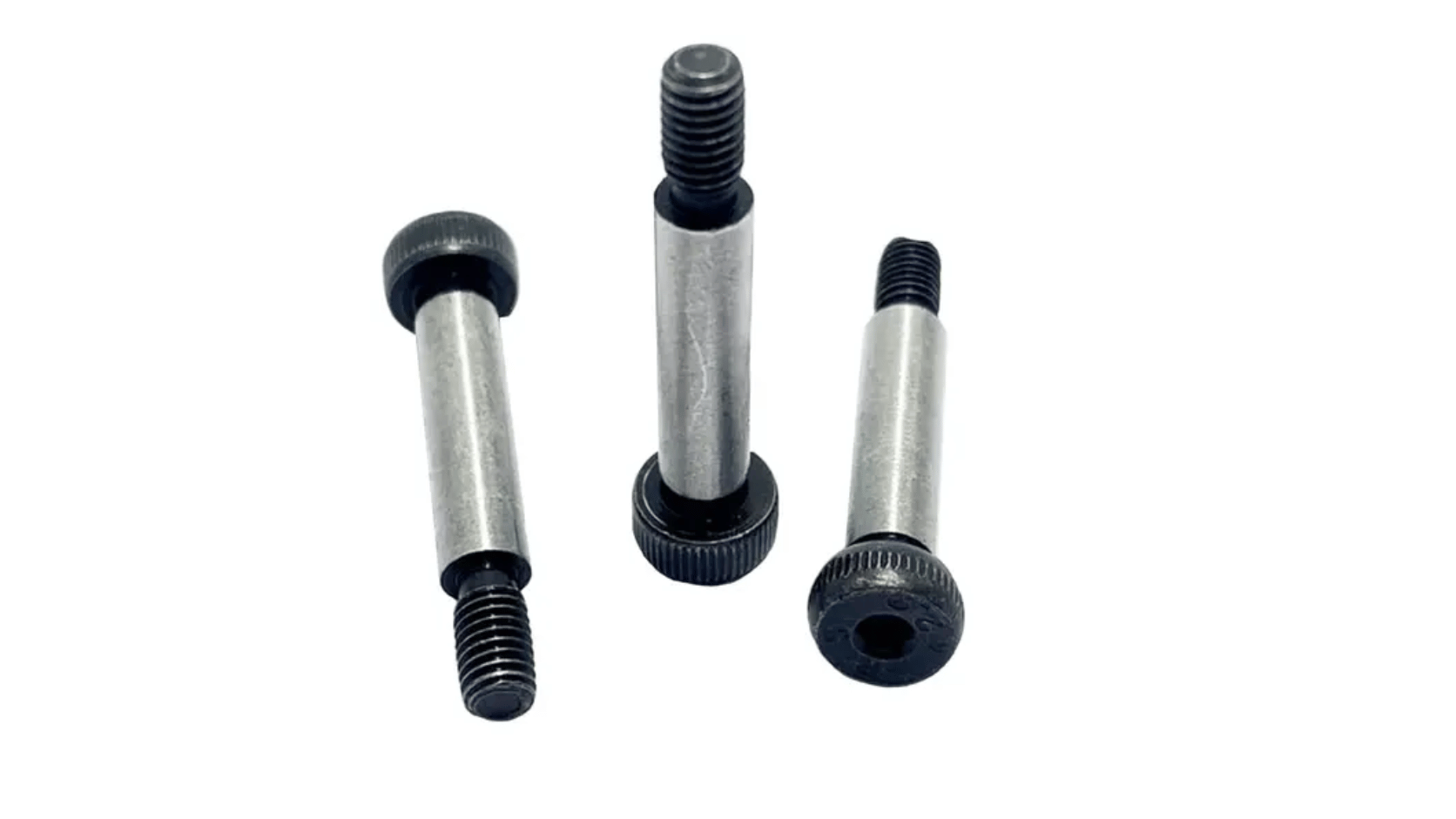

Bulong Vai - Bulong Dẫn Hướng Thép (Steel Shoulder Bolt / Shoulder Screw) là loại bulong có cấu tạo gồm đầu, phần vai trụ trơn và phần ren. Phần vai nằm giữa đầu và ren, có đường kính được xác định để thực hiện chức năng dẫn hướng, định vị, làm trục tựa hoặc tạo khoảng cách giữa các chi tiết.
Khác với thân ren của bulong thông thường, phần vai của Bulong Dẫn Hướng Thép là khu vực có thể tiếp xúc trực tiếp với lỗ dẫn hướng, bạc, con lăn hoặc chi tiết chuyển động. Vì vậy, kích thước và độ chính xác của phần vai có ý nghĩa đặc biệt đối với khả năng làm việc của cơ cấu.

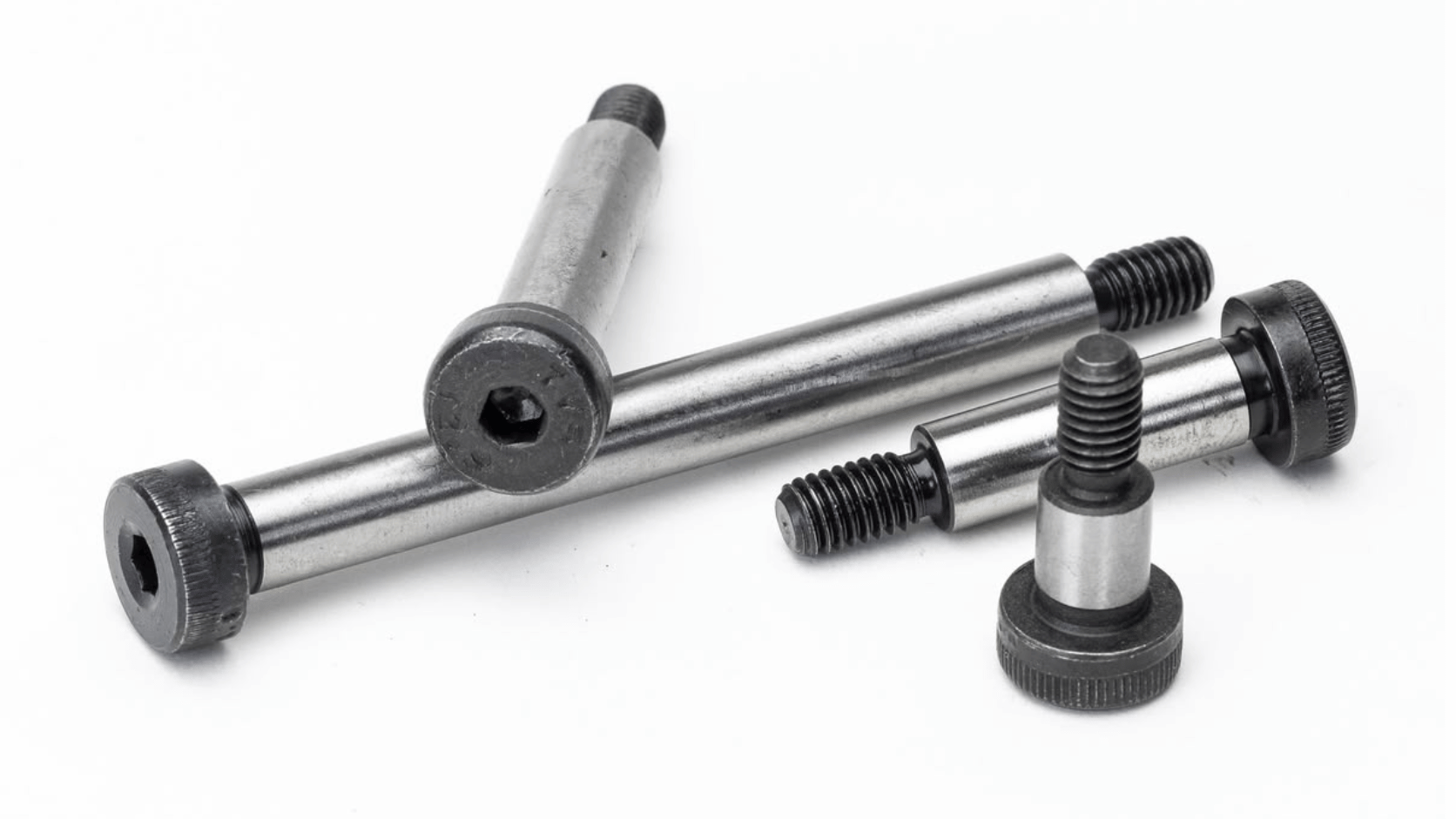

2. Các loại Bulong Vai - Bulong Dẫn Hướng Thép phổ biến
2.1. Phân loại theo kích thước vai
Đường kính và chiều dài vai tạo ra nhiều biến thể khác nhau của Bulong Dẫn Hướng Thép. Hai sản phẩm cùng size ren vẫn có thể có đường kính vai hoặc chiều dài vai khác nhau, dẫn đến chức năng và khả năng lắp đặt khác nhau trong cùng một cơ cấu.
2.2. Phân loại theo cấp bền và vật liệu thép
Dòng thép có thể được lựa chọn theo vật liệu và cơ tính được nhà sản xuất công bố. Mecsu hiện có các mã Bulong Dẫn Hướng Thép 12.9; trong đó cấp bền là thông tin của đúng model và cần được đối chiếu trên thông số sản phẩm. Không nên lấy cấp bền của một mã để áp dụng cho toàn bộ Bulong Vai bằng thép.
2.3. Phân loại theo thiết kế đầu
Bulong Vai bằng thép có thể có các kiểu đầu khác nhau tùy thiết kế. Một số model sử dụng đầu trụ với lỗ lục giác chìm để siết bằng khóa lục giác. Kích thước đầu và cỡ khóa cũng thay đổi theo model, vì vậy cần kiểm tra bản vẽ khi không gian lắp đặt bị giới hạn.
2.4. Phân loại theo tiêu chuẩn và cấu hình chuyên dụng
Một số Bulong Dẫn Hướng Thép được Mecsu ghi theo ISO 7379. Ngoài dòng tiêu chuẩn, danh mục Bulong Vai - Bulong Dẫn Hướng còn có các cấu hình như đầu thấp, xẻ rãnh và các loại chuyên dụng khác. Không nên mặc định các cấu hình này có thể thay thế trực tiếp cho nhau nếu chưa kiểm tra hình học và chức năng.

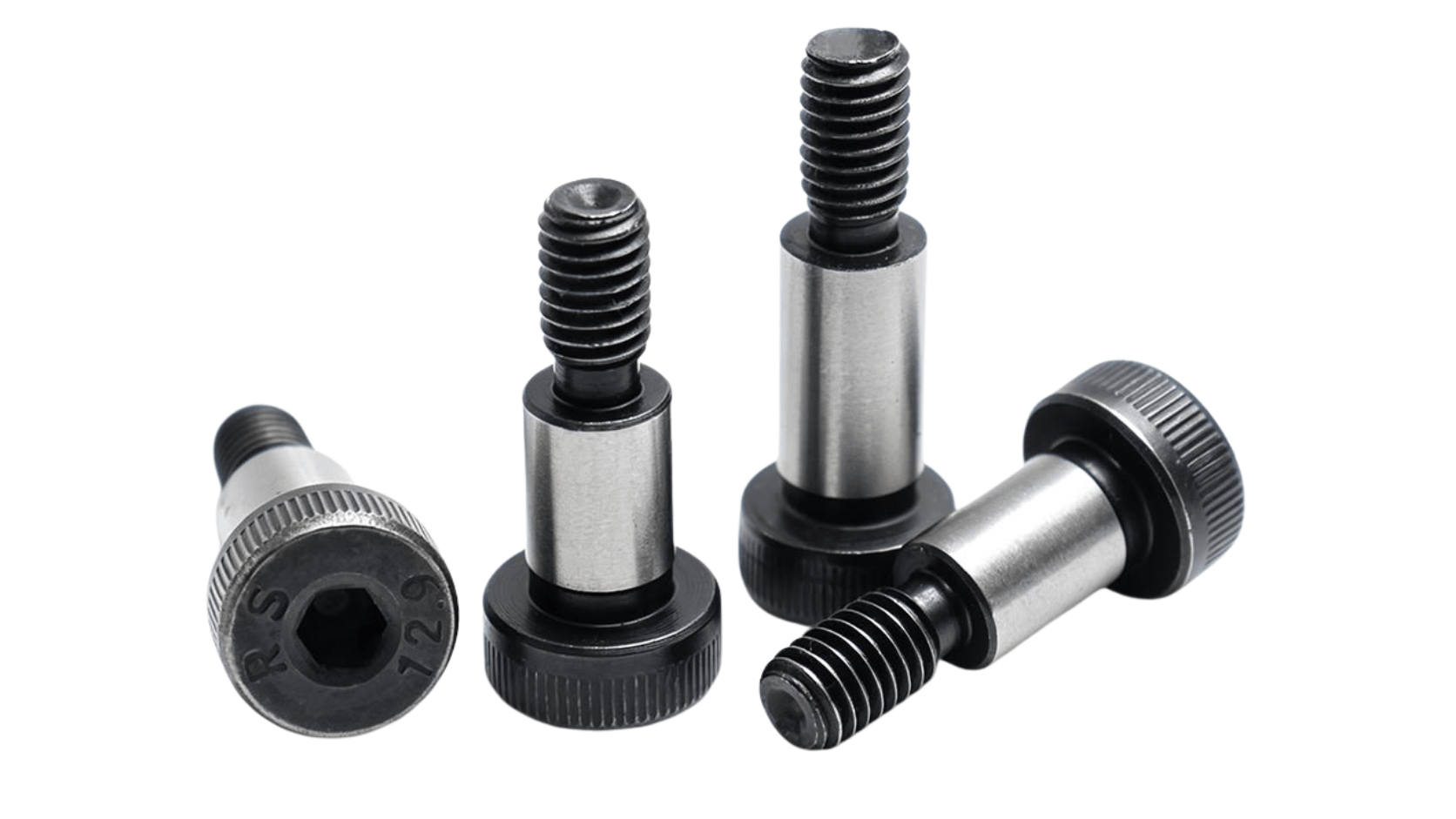

3. Cách chọn Bulong Vai - Bulong Dẫn Hướng Thép đúng
3.1. Xác định nhu cầu và điều kiện sử dụng
Trước khi chọn Bulong Vai - Bulong Dẫn Hướng Thép, cần xác định chính xác phần vai sẽ thực hiện chức năng gì. Trong một số cơ cấu, vai được sử dụng để định vị hai chi tiết. Trong cơ cấu khác, nó có thể làm bề mặt dẫn hướng cho chi tiết trượt, làm trục cho con lăn hoặc tạo một khoảng cách cố định giữa các bộ phận.
Việc xác định chức năng rất quan trọng vì cùng một size ren nhưng đường kính vai khác nhau sẽ tạo ra khả năng lắp khác nhau. Nếu vai được dùng để dẫn hướng trong một lỗ, đường kính vai phải phù hợp với đường kính lỗ và mức độ rơ cho phép. Nếu vai làm trục quay, ngoài kích thước còn phải xem xét vật liệu của chi tiết tiếp xúc, ma sát, bôi trơn, tải và tốc độ làm việc.
Cũng cần xác định điều kiện tải: tải tĩnh, tải lặp, tải ngang, tải kéo hoặc tải có rung động. Không nên lựa chọn chỉ dựa vào cấp bền của phần ren vì trong nhiều cơ cấu, lực tác dụng lại tập trung trực tiếp lên phần vai hoặc khu vực tiếp giáp giữa vai và đầu.
3.2. Chọn theo kích thước và thông số kỹ thuật
Đường kính vai là thông số quan trọng nhất khi Bulong Dẫn Hướng thực hiện chức năng định vị hoặc dẫn hướng. Đây là đường kính của phần trụ trơn nằm giữa đầu và ren. Khi vai lắp trong một lỗ, phải đối chiếu đường kính vai với kích thước lỗ và yêu cầu lắp ghép thực tế.
Không nên lấy đường kính ren để thay thế cho đường kính vai. Ví dụ, một mã Mecsu có ren M3 nhưng đường kính vai 4,5 mm. Điều này cho thấy size ren và kích thước phần vai là hai thông số độc lập. Nếu chỉ tìm “Bulong M3” mà không kiểm tra đường kính vai, nguy cơ chọn sai model là rất cao.
Chiều dài vai xác định chiều dài phần trụ thực sự tham gia vào chức năng dẫn hướng hoặc đỡ. Cần phân biệt rõ chiều dài vai với chiều dài tổng thể và chiều dài ren. Ví dụ, mã Bulong Dẫn Hướng Thép Đen 12.9 ISO 7379 D4.5x30 có chiều dài vai 30 mm nhưng chiều dài ren chỉ 6 mm. Đây là hai thông số phục vụ hai chức năng khác nhau.
Nếu chiều dài vai quá ngắn, chi tiết cần dẫn hướng có thể không được đỡ đủ trên phần trụ làm việc. Nếu vai quá dài, phần nhô ra có thể tạo khoảng hở không cần thiết hoặc gây vướng với các chi tiết khác. Vì vậy chiều dài vai phải được xác định theo chính kết cấu lắp.
Chiều dài ren là độ dài phần ren có thể ăn vào lỗ ren hoặc kết hợp với đai ốc để giữ bulong. Chiều dài ren phải đủ cho mối ghép nhưng không được nhầm với chiều dài vai. Trong thiết kế, một Bulong Vai thường được tối ưu để phần vai đảm nhiệm chức năng cơ khí còn phần ren đảm nhiệm chức năng cố định.
Size ren và bước ren phải tương thích với lỗ ren hoặc đai ốc. Với mã MP139AD4.5-30F1 trên Mecsu, size ren là M3 và bước ren 0,5 mm. Khi thay thế, cần đối chiếu cả hai thông số chứ không chỉ ghi “M3”, vì trong các ứng dụng yêu cầu chính xác, kiểu ren và quy cách của model phải khớp với chi tiết đối ứng.
Đường kính đầu và chiều cao đầu quyết định vùng tỳ và khoảng không gian cần thiết quanh đầu bulong. Mã D4.5x30 nói trên có đường kính đầu 7 mm, chiều cao đầu 3 mm và size khóa 2,5 mm. Đây là những thông số cần kiểm tra khi đầu bulong nằm gần thành máy, nắp che hoặc một chi tiết chuyển động khác.
Thông số | Ý nghĩa khi lựa chọn |
Đường kính vai | Quyết định khả năng dẫn hướng, định vị hoặc làm trục làm việc. |
Chiều dài vai | Xác định chiều dài phần trụ thực tế tiếp xúc và làm việc trong cơ cấu. |
Đường kính lỗ đối ứng | Phải phù hợp với đường kính vai và yêu cầu lắp ghép thực tế. |
Size ren | Quyết định khả năng lắp với lỗ ren hoặc đai ốc. |
Bước ren | Phải tương thích với ren đối ứng để tránh kẹt hoặc hư ren. |
Chiều dài ren | Quyết định phần ren thực tế tham gia vào mối ghép cố định. |
Đường kính đầu | Ảnh hưởng đến diện tích tỳ và khoảng không quanh đầu bulong. |
Chiều cao đầu | Quan trọng khi vị trí lắp có giới hạn về không gian. |
Dung sai vai | Quan trọng với cơ cấu cần kiểm soát độ rơ hoặc độ chính xác vị trí. |
3.3. Chọn theo vật liệu, tiêu chuẩn và quy cách
Đối với Bulong Vai - Bulong Dẫn Hướng Thép, cần kiểm tra chính xác loại thép và cơ tính của từng model. Nếu sản phẩm được sử dụng trong cơ cấu chịu tải hoặc chịu va đập, thông tin về cấp bền, độ cứng hoặc cơ tính do nhà sản xuất công bố có ý nghĩa quan trọng hơn việc chỉ xác định “vật liệu thép”.
Về tiêu chuẩn, ISO 7379 quy định cho hexagon socket head shoulder screws với kích thước hệ mét và các yêu cầu hình học của sản phẩm. ISO hiện xác nhận ISO 7379:1983 vẫn là phiên bản hiện hành. Khi một bản vẽ hoặc BOM yêu cầu ISO 7379, cần đối chiếu đúng hình học và kích thước của tiêu chuẩn thay vì chỉ giữ lại đường kính vai và size ren.
Ngoài tiêu chuẩn, cần kiểm tra xử lý bề mặt nếu model có công bố. Các sản phẩm thép có thể có bề mặt khác nhau tùy model; không nên tự xem các tình trạng bề mặt là tương đương nếu ứng dụng có yêu cầu chống ăn mòn hoặc yêu cầu ngoại quan cụ thể.
3.4. Chọn theo thiết kế và khả năng làm việc
Đây là bước cần đặc biệt chú ý với Bulong Vai bằng thép. Nếu phần vai làm việc như một trục quay, cần xác định vật liệu và kích thước chi tiết tiếp xúc với vai. Nếu phần vai chỉ làm nhiệm vụ định vị, yêu cầu về đường kính và độ chính xác lắp có thể quan trọng hơn khả năng quay.
Đối với cơ cấu chịu tải ngang, không nên chỉ tính khả năng chịu lực theo phần ren. Phần vai, tiết diện tại vị trí chuyển tiếp giữa vai và đầu, chiều dài tự do, vật liệu chi tiết đối ứng và cách truyền tải đều có thể ảnh hưởng đến khả năng làm việc.
Đặc biệt, không nên hiểu “thép 12.9” đồng nghĩa với “có thể chịu tải bất kỳ”. Cấp 12.9 không thay thế cho việc tính toán tải thực tế của cơ cấu. Nếu bulong làm việc như trục chịu lực, cần đánh giá cả uốn, cắt, tiếp xúc và điều kiện gá theo thiết kế.
Nếu vai làm việc với bạc hoặc chi tiết trượt, kích thước và tình trạng bề mặt của vai cũng phải được bảo đảm phù hợp. Bề mặt bị xước, móp hoặc nhiễm bẩn có thể ảnh hưởng đến chuyển động và làm tăng mài mòn ở chi tiết tiếp xúc.
Khi cơ cấu có tốc độ quay hoặc chuyển động lặp, cần kiểm tra thêm khả năng bôi trơn và điều kiện làm việc. Không nên tự xác định tốc độ, tải hoặc tuổi thọ của Bulong Vai nếu nhà sản xuất không công bố các thông số đó.
3.5. Kiểm tra tương thích và đối chiếu đúng mã trước khi mua
Trước khi đặt mua, cần đối chiếu ít nhất: đường kính vai, chiều dài vai, đường kính lỗ đối ứng, size ren, bước ren, chiều dài ren, đường kính đầu, chiều cao đầu, vật liệu và tiêu chuẩn.
Trong trường hợp thay thế mã đang sử dụng, nên đo hoặc lấy từ bản vẽ các kích thước của phần vai thay vì chỉ tìm sản phẩm theo size ren. Đây là điểm khác biệt quan trọng giữa Bulong Vai và bulong thông thường.
Ví dụ, với mã MP139AD4.5-30F1, nếu chỉ xác định “M3 dài 30 mm” thì chưa đủ. Model này còn có đường kính vai 4,5 mm, chiều dài vai 30 mm, chiều dài ren 6 mm, đường kính đầu 7 mm và chiều cao đầu 3 mm. Chỉ cần một trong các kích thước trên khác đi cũng có thể làm thay đổi khả năng lắp đặt.
Đối với cơ cấu chính xác, cần kiểm tra thêm dung sai của vai và yêu cầu lắp ghép của lỗ. Không nên thay một mã bằng sản phẩm có đường kính vai “gần bằng” nếu thiết kế yêu cầu độ chính xác hoặc độ rơ xác định.
3.6. Khi nào cần catalogue/datasheet và những lỗi cần tránh?
Nên kiểm tra catalogue hoặc datasheet khi bulong được sử dụng trong khuôn mẫu, đồ gá chính xác, cơ cấu tự động, vị trí chịu tải lặp hoặc khi thay thế một mã theo bản vẽ. Tài liệu kỹ thuật đặc biệt cần thiết khi phải xác định dung sai, tiêu chuẩn, cơ tính hoặc cấu hình đầu của sản phẩm.
Những lỗi thường gặp gồm chọn theo size ren mà bỏ qua đường kính vai, nhầm chiều dài tổng thể với chiều dài vai, bỏ qua chiều dài ren, dùng sai hệ kích thước, chọn sai đường kính đầu hoặc đánh giá khả năng chịu tải chỉ dựa vào cấp bền 12.9.
Nếu chưa xác định được đường kính vai, chiều dài vai hoặc yêu cầu dung sai, không nên tự suy đoán model. Trường hợp này cần kiểm tra bản vẽ, catalogue/datasheet hoặc thông tin kỹ thuật của nhà cung cấp trước khi chốt sản phẩm.
Nhu cầu sử dụng → xác định vai trò của phần vai → xác định đường kính vai → xác định chiều dài vai → kiểm tra lỗ đối ứng → chọn size và bước ren → kiểm tra chiều dài ren → đối chiếu đầu bulong → chọn vật liệu/cấp bền → kiểm tra tiêu chuẩn và dung sai → xác nhận đúng mã trước khi mua.

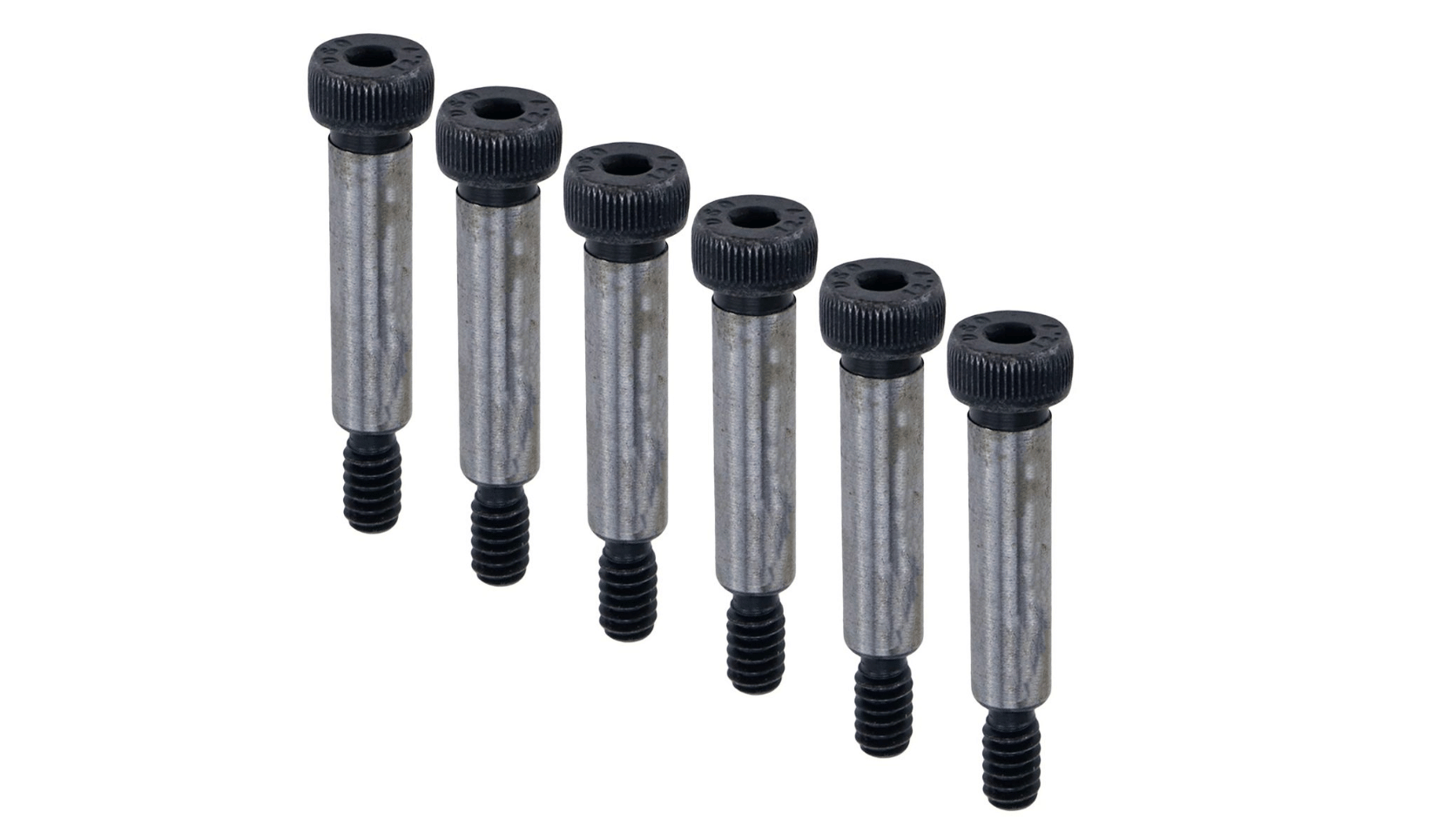

4. Hướng dẫn sử dụng & lắp đặt Bulong Vai - Bulong Dẫn Hướng Thép
6. Đường kính vai có quan trọng hơn size ren khi chọn Bulong Dẫn Hướng không?
Trong ứng dụng mà phần vai thực hiện chức năng dẫn hướng hoặc định vị, đường kính vai thường là một trong những thông số quyết định nhất, còn size ren chủ yếu xác định cách bulong được cố định. Hai sản phẩm cùng ren M3 nhưng khác đường kính vai không thể mặc định thay thế nhau trong cùng một lỗ dẫn hướng. Vì vậy, cần xác định đồng thời kích thước vai, chiều dài vai, lỗ đối ứng và phần ren trước khi lựa chọn model.
