Bulong tán (bu lông, ốc vít…) hệ inch phổ biến nhất ở Mỹ và Canada. Kích thước của chúng được xác định theo đường kính, số lượng răng trên một đơn vị inch (nếu được sử dụng chung với đai ốc hoặc lỗ ren), và chiều dài đơn vị inch.
Bulong vai - bulong dẫn hướng hệ inch, hay còn được gọi là bulong trục, là một sản phẩm cơ khí với thiết kế đặc biệt ở phần vai có đường kính lớn hơn phần ren nhằm mục đích tạo ra một mặt phẳng tiếp xúc để chịu lực hoặc dẫn hướng chuyển động cho chi tiết. Sản phẩm được chế tạo từ thép bền 12.9 hoặc thép không gỉ. Phần ren theo tiêu chuẩn của Mỹ với bước ren tính theo hệ inch UNC/UNF. Với đặc điểm dẫn hướng và chịu lực, bulong vai - bulong dẫn hướng hệ inch được ứng dụng phổ biến trong việc dẫn hướng khuôn mẫu trong ngành cơ khí chế tạo ô tô,...

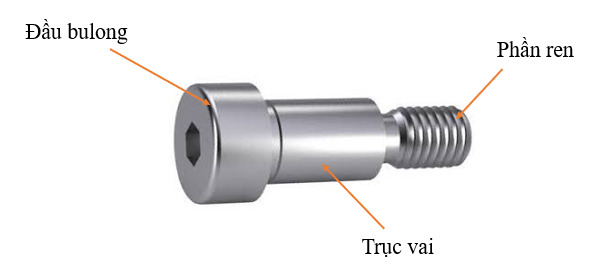

Bulong vai - bulong dẫn hướng hệ inch gồm 3 bộ phận chính với các vai trò sau:

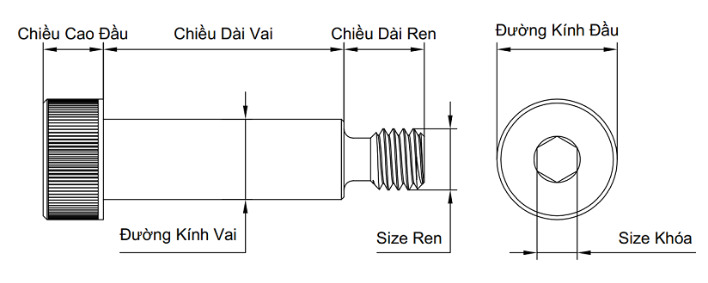

Bản vẽ kỹ thuật của bulong vai - bulong dẫn hướng hệ inch cho biết đầy đủ kích thước, chiều dài bulong, đường kính ren, chiều dài trục vai…
Sản phẩm bulong vai - bulong dẫn hướng hệ inch theo tiêu chuẩn ren hệ inch UNC, UNF

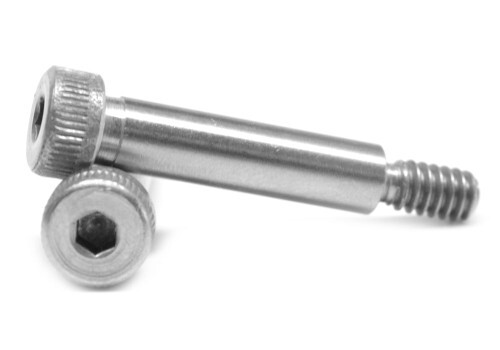

Tuỳ vào các mục đích, nhu cầu sử dụng của khách hàng mà bulong vai - bulong dẫn hướng hệ inch được chế tạo từ đa dạng vật liệu để phục vụ cho chính mong muốn khách hàng đặt ra
Bulong vai - bulong dẫn hướng hệ inch được chế tạo từ thép hợp kim cường độ cao, hay thép cấp bền 12.9, chịu được tải trọng lớn. Loại bulong vai được chế tạo từ vật liệu này thường được xử lý bề mặt bằng cách mạ kẽm hoặc mạ điện do tính chống ăn mòn, gỉ sét thấp nên giá thành thấp.
Thép không gỉ (inox 304, 316) dùng để chế tạo bulong vai - bulong dẫn hướng hệ inch có khả năng chống ăn mòn, gỉ sét cao nên không cần thiết mạ kẽm, chịu được tải trọng trung bình ổn định. Với tính chất trên, loại sản phẩm này có thể sử dụng phù hợp trong môi trường làm việc khắc nghiệt nhưng giá thành cao.
Mã sản phẩm
Size ren
(in)
Đường kính vai (in)
Chiều dài vai (in)
Vật liệu
Bulong Dẫn Hướng Inox 304 UNC D1/8 x 3/16
#4 - 40 UNC
1/8
3/16
Inox 304
Bulong Dẫn Hướng Inox 304 UNC D1/8 x 1/4
#4 - 40 UNC
1/8
1/8
Inox 304
Bulong Dẫn Hướng Inox 304 UNC D5/32 x 1/4
#6 - 32 UNC
5/32
1/4
Inox 304
Bulong Dẫn Hướng Inox 304 UNC D5/32 x 5/16
#6 - 32 UNC
5/32
5/16
Inox 304
Bulong Dẫn Hướng Inox 304 UNC D3/16 x 1/2
#8 - 32 UNC
3/16
1/2
Inox 304
Bulong Dẫn Hướng Inox 304 UNC D3/16 x 5/8
#8 - 32 UNC
3/16
5/8
Inox 304
Bulong Dẫn Hướng Inox 304 UNC D1/4 x 5/8
#10 - 24 UNC
1/4
5/8
Inox 304
Bulong Dẫn Hướng Thép Đen 12.9 UNC D1/4 x 5/8
#10 - 24 UNC
1/4
5/8
Thép 12.9
Bulong Dẫn Hướng Inox 304 UNC D5/16 x 3/4
1/4" - 20 UNC
5/16
3/4
Inox 304
Bulong Dẫn Hướng Thép Đen 12.9 UNC D5/16 x 3/4
1/4" - 20 UNC
5/16
3/4
Thép 12.9
Bulong Dẫn Hướng Inox 304 UNC D3/8 x 2.1/2
5/16" - 18 UNC
3/8
2.1/2
Inox 304
Bulong Dẫn Hướng Thép Đen 12.9 UNC D3/8 x 2.1/2
5/16" - 18 UNC
3/8
2.1/2
Thép 12.9
Bulong Dẫn Hướng Inox 304 UNC D1/2 x 3/4
3/8" - 16 UNC
1/2
3/4
Inox 304
Bulong Dẫn Hướng Thép Đen 12.9 UNC D1/2 x 3/4
3/8" - 16 UNC
1/2
3/4
Thép 12.9
Bulong Dẫn Hướng Thép Đen 12.9 UNC D5/8 x 2
1/2" - 13 UNC
5/8
2
Thép 12.9
Bulong Dẫn Hướng Thép Đen 12.9 UNC D5/8 x 3
1/2" - 13 UNC
5/8
3
Thép 12.9
Bulong Dẫn Hướng Thép Đen 12.9 UNC D3/4 x 3/4
5/8" - 11 UNC
3/4
3/4
Thép 12.9
Bulong Dẫn Hướng Thép Đen 12.9 UNC D3/4 x 2
5/8" - 11 UNC
3/4
2
Thép 12.9
Bulong Dẫn Hướng Inox 304 UNF D1/4 x 3/16
#10 - 32 UNF
1/4
3/16
Inox 304
Bulong Dẫn Hướng Inox 304 UNF D1/4 x 2
#10 - 32 UNF
1/4
2
Inox 304
Bulong vai có thể làm trục dẫn hướng do có phần vai trơn, giúp cho các chi tiết có thể chuyển động tương đối với nhau.

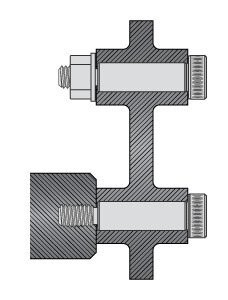

Cách lắp đặt bulong vai - bulong dẫn hướng như sau:
