Chọn đầu tuýp lẻ theo đúng quy cách đuôi gài và kích thước vặn siết
Đầu tuýp lẻ (đầu khẩu lẻ, Hex Socket) là phụ kiện nối giữa tay vặn và đai ốc, giúp tháo lắp bu lông nhanh chóng với lực siết lớn. Dụng cụ gồm lỗ vuông kết nối tay vặn và đầu chụp ôm sát đai ốc, được sử dụng rộng rãi trong bảo trì xe cộ và máy móc công nghiệp.
Tại MECSU, danh mục đầu tuýp lẻ được phân loại linh hoạt nhằm giúp bạn dễ dàng bổ sung đúng mã khẩu bị khuyết hoặc thay thế đầu tuýp hư hỏng. Bạn có thể chọn lựa giữa bản tuýp ngắn tiêu chuẩn, bản tuýp lỗ sâu, tuýp 6 cạnh hay tuýp 12 cạnh. Nếu thi công toàn diện, bạn cũng có thể kết hợp thêm thanh nối dài, đầu tuýp chuyển đổi hoặc tham khảo danh mục đầu tuýp tổng hợp để chọn đủ thiết bị vặn siết.

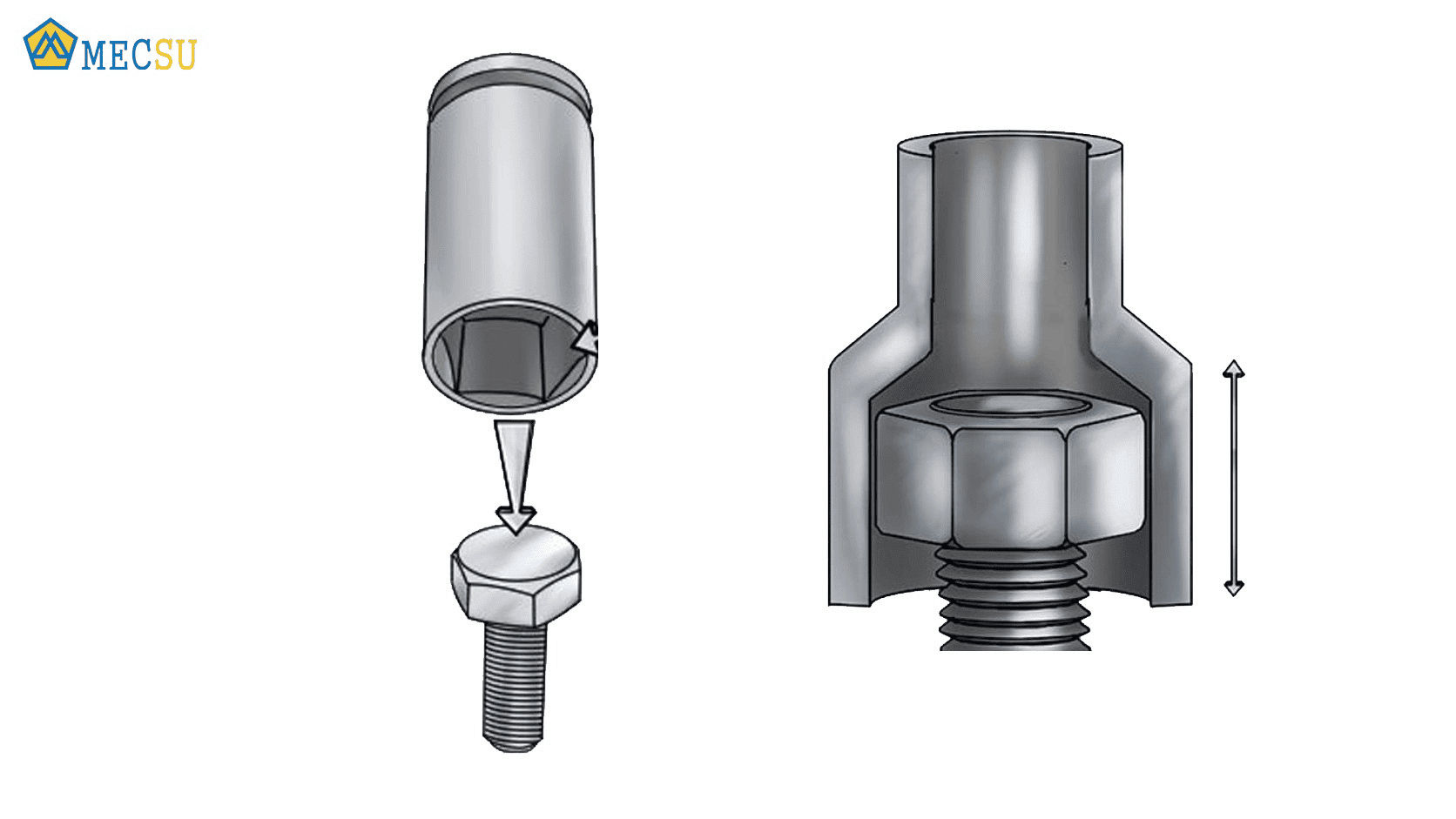

Nguyên lý ăn khớp giữa đầu tuýp lẻ và đai ốc
Các phân loại đầu tuýp lẻ phổ biến tại MECSU
Dựa theo kết hình học ngàm chụp và tính chất vật liệu chế tạo, nhóm đầu tuýp lẻ được chia làm các chủng loại chính sau:
| Phân loại đầu tuýp lẻ |
Đặc điểm kết cấu & Kích thước vặn |
Ứng dụng kỹ thuật tối ưu |
| Đầu tuýp 6 cạnh (Regular Hex Socket) |
Đầu chụp có 6 điểm tiếp xúc với gờ đai ốc, thành khẩu dày dặn. Kích thước khẩu lẻ từ 3.5mm đến 32mm+. |
Vặn siết bu lông cần lực xoắn lớn, chống trượt góc và không làm bo tròn gờ đai ốc. |
| Đầu tuýp 12 cạnh (Bi-Hex Socket) |
Đầu chụp thiết kế 12 đỉnh răng cưa đối xứng. Góc xoay gá khẩu linh hoạt chỉ 30 độ. |
Thao tác nhanh ở góc khuất hẹp, dùng được cho cả bu lông 6 cạnh lẫn bu lông 12 cạnh. |
| Đầu tuýp lẻ lỗ sâu (Deep Socket) |
Chiều dài thân nâng cao lên 77mm – 80mm. Khẩu thiết kế khoang rỗng sâu bên trong. |
Tháo lắp bu lông có đoạn ty ren nhô ra quá dài hoặc đai ốc nằm sâu trong hộc chi tiết. |
| Đầu tuýp đen chịu lực (Impact Socket) |
Chế tạo từ thép hợp kim Chrome Molybdenum (Cr-Mo) phủ phốt phát đen chịu xung kích xoắn. |
Gắn vào máy siết bu lông chạy pin hoặc khí nén, máy siết thủy lực lực tải nặng. |
Chi tiết cấu tạo kỹ thuật của một đầu tuýp lẻ
Một đầu tuýp lẻ tiêu chuẩn được gia công cơ khí chính xác gồm các bộ phận chức năng sau:
- Đầu nối vuông (Square Driver): Lỗ hình vuông nằm ở đuôi tuýp, có các cỡ phổ biến 1/4", 3/8", 1/2", 3/4" và 1 inch. Đây là điểm gá ghép với thiết bị truyền động như tay vặn tự động hay cần siết chữ L.
- Lỗ bi giữ phụ kiện (Side Hole): Rãnh hoặc lỗ tròn nhỏ nằm bên trong đầu vuông. Khi lắp vào cần siết, viên bi của cần sẽ nảy vào lỗ bi này để khóa chặt khẩu, tránh tình trạng rơi rớt khi thao tác.
- Đầu chụp vặn siết (Hex / Bi-Hex Profile): Phần đầu làm việc tiếp xúc trực tiếp và truyền lực mô-men xoắn tới bu lông, đai ốc.
Tham khảo thêm: cách chọn size đầu tuýp theo bu lông và đai ốc chính xác để tìm đúng kích thước phù hợp với nhu cầu sử dụng.

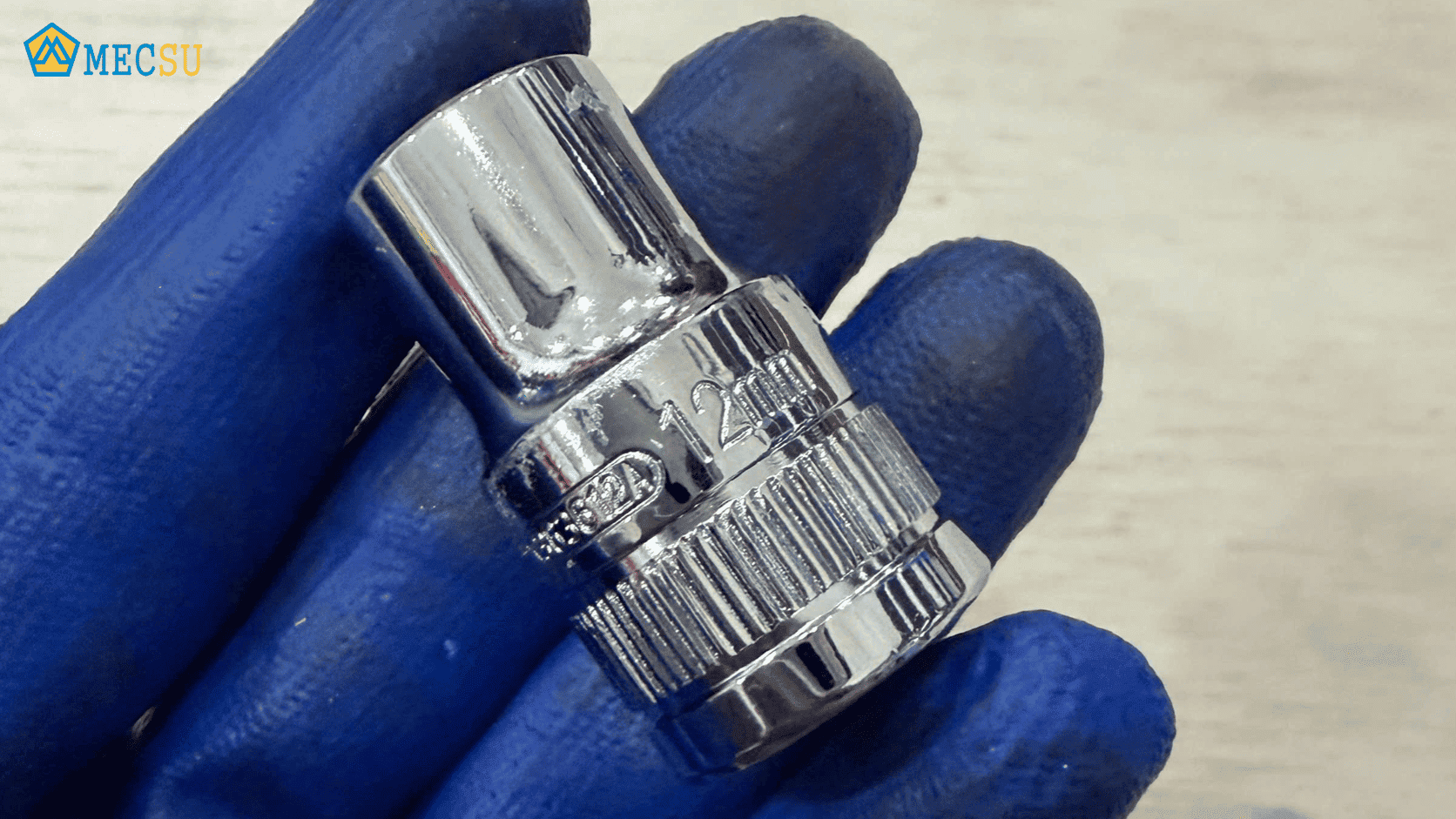

Đầu tuýp lẻ tiêu chuẩn 12mm mạ Chrome bóng
Thông số kỹ thuật cần đối chiếu khi chọn khẩu lẻ
Để đảm bảo chọn mua đúng mã khẩu lẻ ăn khít với hệ thống dụng cụ sẵn có, bạn nên đối chiếu kỹ các thông số thực tế:
| Thông số kỹ thuật |
Quy chuẩn đo thực tế tại MECSU |
Ý nghĩa thao tác |
| Kích thước đuôi gài (Cỡ đầu vuông) |
3/8 inch, 1/2 inch, 3/4 inch, 1 inch... |
Phải trùng khớp với kích thước đầu vuông của tay vặn hoặc súng siết bu lông. |
| Kích thước đầu vặn (Size khẩu) |
3.5mm, 4mm, 5.5mm, 8mm, 10mm, 13mm, 14mm, 17mm, 19mm, 24mm... |
Khớp với đường kính hai mặt phẳng đối diện của đai ốc. |
| Tổng chiều dài thân |
24.5mm, 25mm, 38mm, 49mm, 77mm, 78mm. |
Quyết định khoảng cách tiếp cận đai ốc ở vị trí nông hay sâu. |
| Vật liệu & Thương hiệu |
Thép hợp kim Cr-V (Regular) hoặc Cr-Mo (Impact) từ hãng Sata, Bosi, Kingtony. |
Đảm bảo chịu va đập nén, không nứt vỡ khi chịu tải mô-men lớn. |
Hướng dẫn gá lắp và sử dụng đầu tuýp lẻ đúng kỹ thuật
Sử dụng đầu tuýp lẻ đúng quy trình giúp bảo vệ thiết bị truyền động và đảm bảo an toàn lao động:
- Chọn kích thước chính xác: Xác định đúng size đai ốc để chọn khẩu lẻ tương ứng. Tránh dùng khẩu hệ inch tiệm cận cho đai ốc hệ mm vì sẽ sinh độ rơ làm tròn góc.
- Gá vuông góc: Ấn đuôi vuông của đầu tuýp ngập sâu vào đầu vặn của tay siết cho tới khi nghe tiếng "clắc" của viên bi giữ định vị.
- Ôm trọn chi tiết: Đưa khẩu lẻ chụp trọn vẹn chiều cao đai ốc. Giữ tay vặn vuông góc 90 độ so với bề mặt mối ghép trước khi kéo lực.
- Phân biệt dụng cụ: Tránh dùng đầu tuýp lẻ mạ Chrome mỏng (Cr-V) gắn vào máy bắn bu lông va đập. Lực rung đập liên tục từ máy sẽ làm sứt mỏng và văng mảnh tuýp giòn. Với máy siết máy, nên dùng tuýp đen Cr-Mo. Muốn tìm hiểu sâu hơn để chọn đúng loại chuẩn nhất? Bạn có thể tham khảo thêm tại bài viết nên chọn đầu tuýp cr-v hay cr-mo? loại nào bền hơn khi sử dụng?
Những sai lầm cần tránh khi sử dụng đầu tuýp lẻ
- Nối tay vặn quá dài: Tự ý lồng thêm ống sắt vào cần vặn để tăng lực xoay sẽ làm vỡ rãnh đuôi vuông của khẩu lẻ. Nếu cần kiểm soát lực chính xác, hãy kết hợp đầu tuýp với cờ lê lực.
- Cố vặn bu lông bị biến dạng bằng khẩu thường: Khi bu lông đã bo tròn cạnh, sử dụng khẩu 6 cạnh tiêu chuẩn sẽ bị trượt ngàm. Lúc này, bạn nên chuyển sang dùng nhóm đầu tuýp tháo bu lông hư chuyên dụng.
- Dùng khẩu mòn gờ: Khẩu lẻ đã bị biến dạng gờ lục giác bên trong sẽ làm trượt ốc, hư hỏng chi tiết máy và gây nguy hiểm cho người thao tác.
- Lựa chọn sai chiều dài: Sử dụng tuýp ngắn cho bu lông có đoạn ty ren dài sẽ làm đầu nối không gá tới đai ốc, cần thay bằng bản tuýp lẻ lỗ sâu.

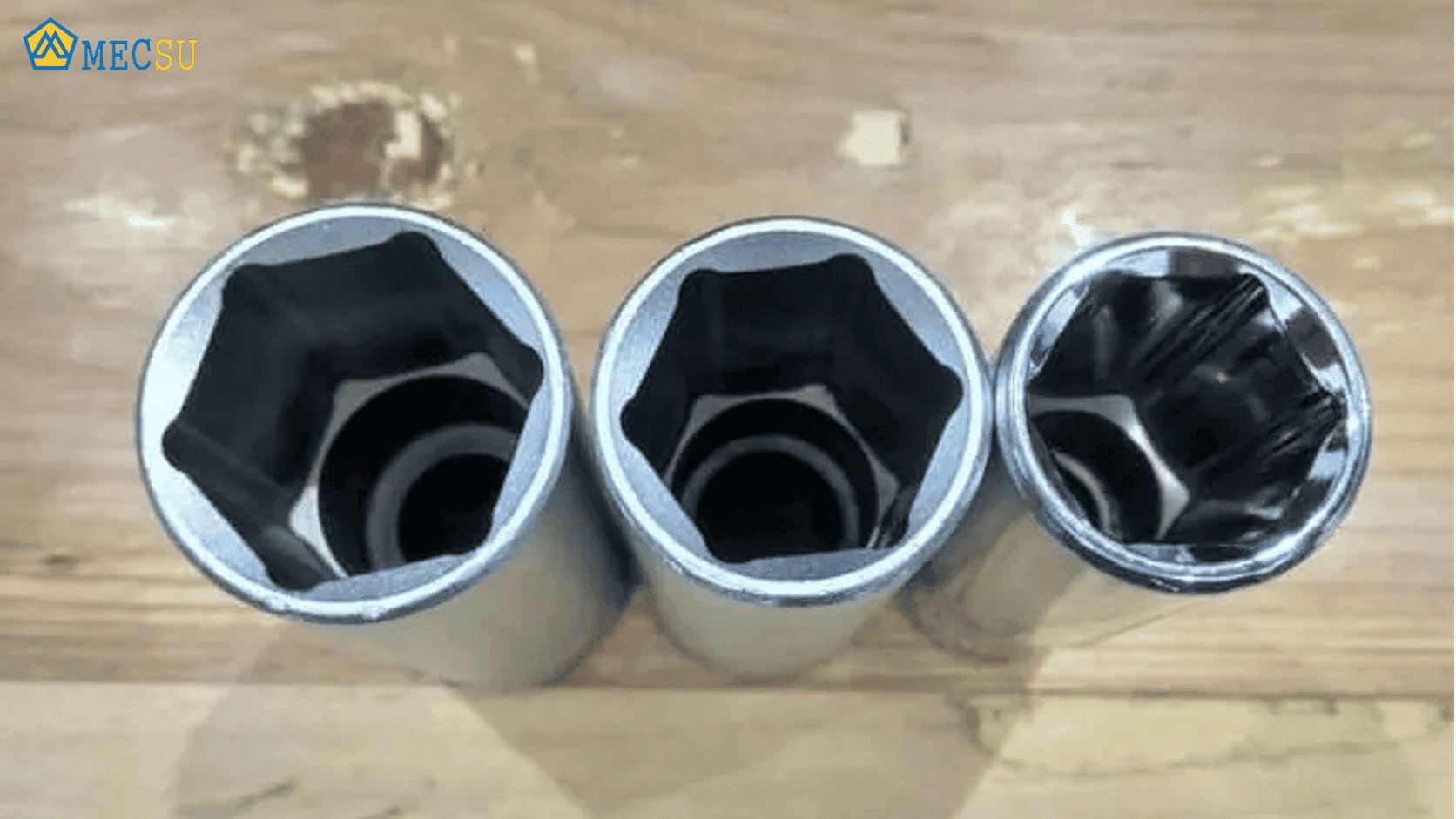

Cận cảnh lòng trong của các đầu tuýp dài (tuýp lỗ sâu) dạng 6 cạnh và 12 cạnh tiêu chuẩn
Cách chọn đầu tuýp lẻ nhanh trước khi đặt hàng
| Nhu cầu sử dụng |
Nên chọn |
Kiểm tra tiếp |
| Siết tải nặng, chống tròn góc ốc, bảo trì thông dụng |
Khẩu lẻ 6 cạnh tiêu chuẩn |
Cỡ đuôi gài (1/2'', 3/8'') & vật liệu thép Cr-V |
| Góc máy hẹp, cần gá ốc nhanh, bu lông 12 cạnh |
Khẩu lẻ 12 cạnh (Bi-Hex) |
Góc lắc 30° & size đai ốc tương ứng |
| Bu lông có ty ren nhô dài, tán ốc nằm sâu trong hộc |
Khẩu lẻ lỗ sâu (Deep Socket) |
Chiều sâu khoang tuýp (77mm-80mm) |
| Dùng cho máy siết bu lông chạy pin / khí nén |
Tuýp đen chịu lực Impact Socket (Cr-Mo) |
Chốt xỏ an toàn & rãnh gioăng cao su chống văng |
| Bổ sung size lẻ bị mất cho bộ tuýp xưởng |
Đầu tuýp lẻ theo size đơn (8mm-32mm) |
Chuẩn hệ đo (mm hay inch) tránh tạo độ rơ |
