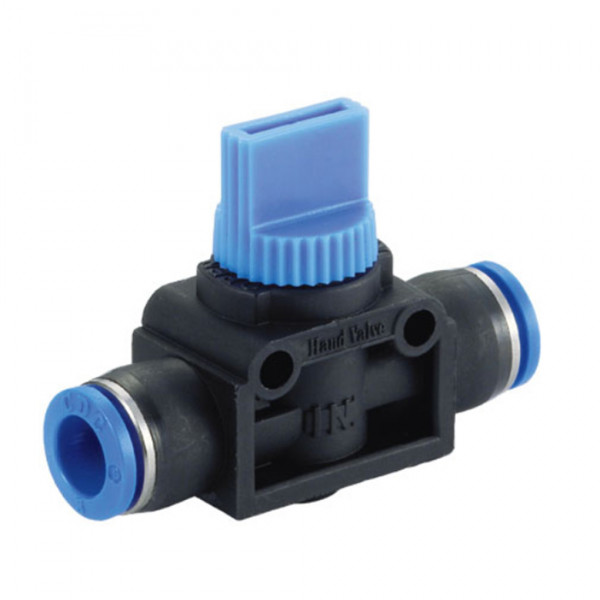

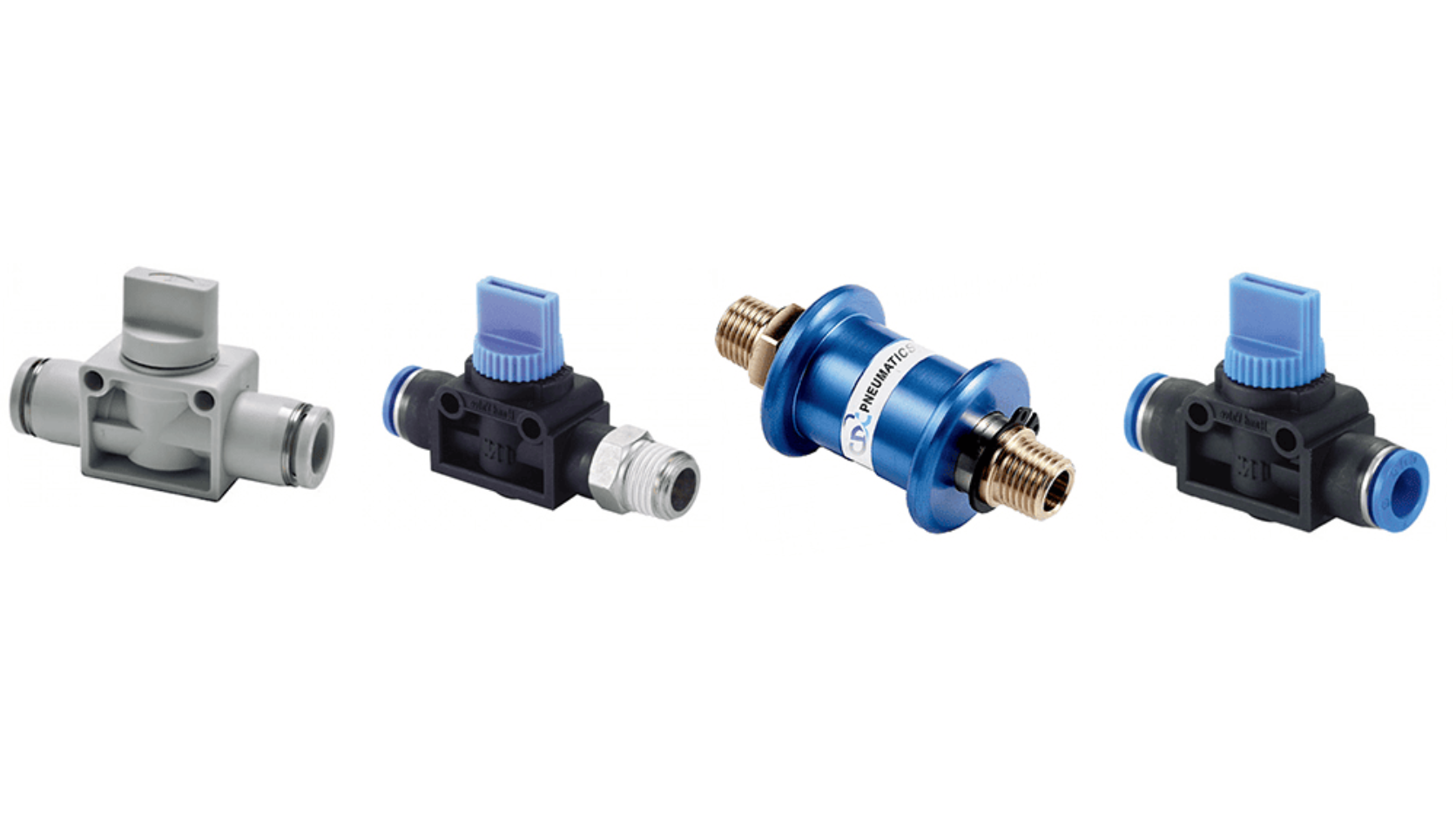

Van khóa khí nén, còn gọi là van tay khí nén hoặc Manual Valve, là thiết bị dùng để đóng, mở và kiểm soát đường khí trong hệ thống khí nén bằng thao tác trực tiếp. Tùy thiết kế, van có thể chỉ thực hiện chức năng ngắt dòng khí hoặc kết hợp ngắt nguồn và xả lượng khí còn lại ở phía hạ lưu. Đây là linh kiện thường được sử dụng tại các cụm khí nén, máy tự động hóa và vị trí cần thao tác đóng ngắt bằng tay.
Khi chọn van khóa khí, cần xác định trước chức năng cần sử dụng, số lượng cổng, kiểu kết nối, kích thước ống, hướng dòng khí và điều kiện làm việc. Đặc biệt, van 2 cổng và van 3 cổng có chức năng khác nhau; không nên chọn chỉ dựa vào đường kính ống hoặc hình dạng bên ngoài. Với model có yêu cầu kỹ thuật cụ thể, cần đối chiếu catalogue hoặc thông số của đúng mã sản phẩm.
1. Van khóa khí nén là gì?
Van khóa khí nén là loại van khí được thao tác bằng tay để kiểm soát đường đi của khí nén. Khi ở trạng thái mở, van cho phép khí từ nguồn cấp đi đến thiết bị phía sau. Khi đóng, dòng khí qua van bị ngắt, giúp tách thiết bị hoặc một nhánh mạch khỏi nguồn khí.
Tùy cấu tạo, van khóa khí có thể có hai hoặc nhiều cổng kết nối. Loại 2 cổng chủ yếu thực hiện chức năng đóng và mở đường khí. Loại 3 cổng có thêm cổng xả, cho phép ngắt nguồn cấp và xả lượng khí còn lại ở phía hạ lưu khi van được thiết kế cho chức năng này.
Van thường được nhận biết qua thân van, các cổng kết nối và cơ cấu điều khiển bằng tay như núm xoay, cần gạt hoặc dạng nút nhấn tùy thiết kế. Do có nhiều kiểu kết nối và cấu hình khác nhau, cần dựa vào model và sơ đồ của nhà sản xuất để xác định chính xác chức năng từng cổng.
2. Các dòng van khóa khí nén phổ biến
Van khóa khí nén có thể được phân loại dựa trên số lượng cổng, chức năng của mạch và cách kết nối với hệ thống. Việc phân loại này giúp xác định nhanh loại van phù hợp với nhu cầu đóng ngắt hoặc xả khí.

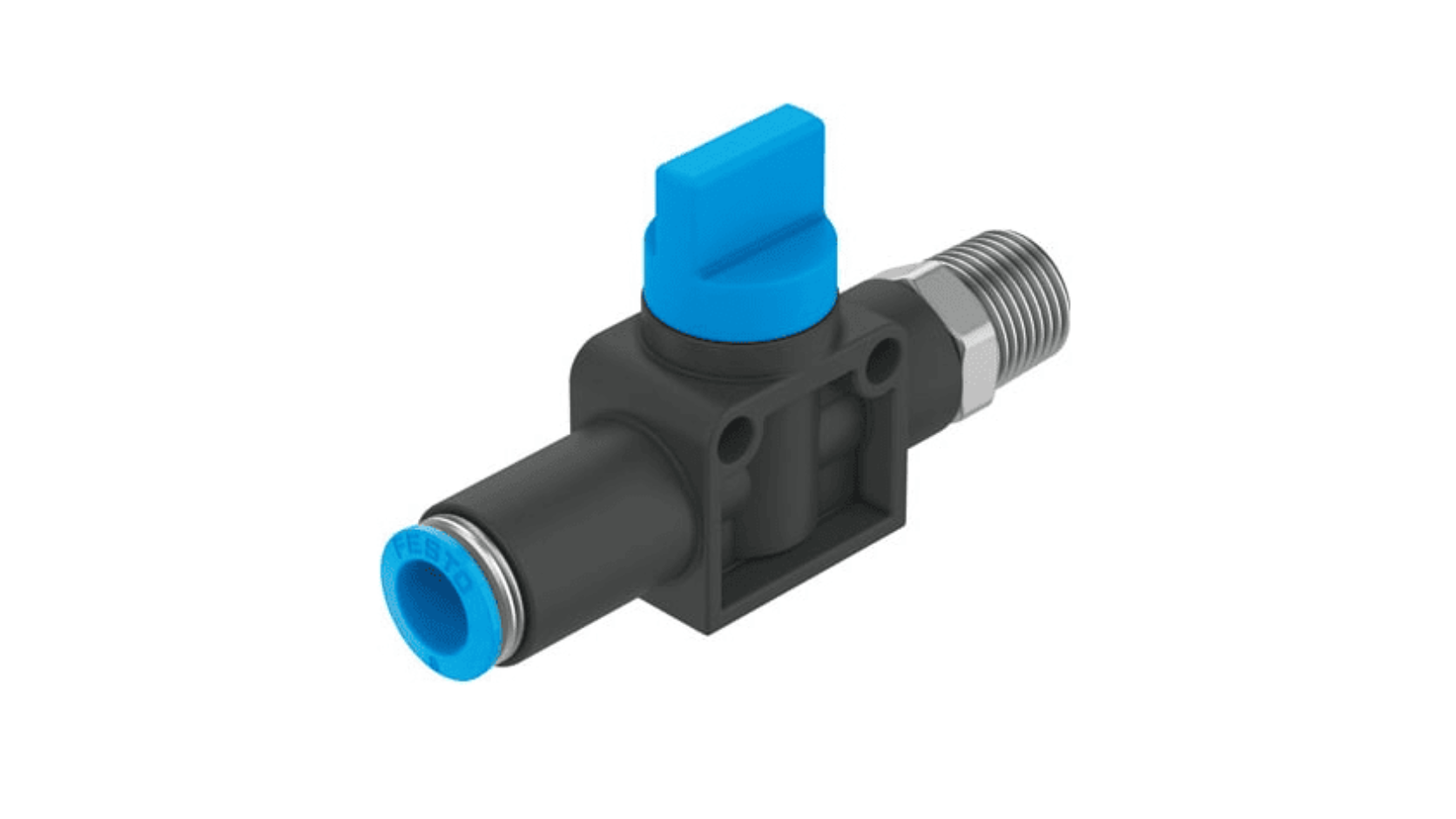

2.1. Van khóa khí nén 2 cổng
Van 2 cổng có một cổng vào và một cổng ra, thực hiện chức năng cơ bản là cho phép hoặc ngăn dòng khí đi qua. Khi mở, khí nén được cấp từ phía đầu vào sang phía đầu ra. Khi đóng, đường khí giữa hai cổng bị ngắt.
Loại van này phù hợp với những vị trí chỉ cần đóng hoặc mở một nhánh khí nén mà không yêu cầu van thực hiện chức năng xả áp ở phía sau.
2.3. Phân loại theo kiểu kết nối
Van khóa khí có thể được thiết kế với đầu nối nhanh cho ống khí hoặc cổng ren để kết nối với các linh kiện trong hệ thống. Đầu nối nhanh thuận tiện khi lắp đặt trực tiếp với ống khí, trong khi kết nối ren cần được lựa chọn đúng loại và kích thước ren tương ứng với thiết bị.
2.4. Phân loại theo thiết kế lắp đặt
Tùy model, van có thể có dạng thân thẳng, dạng góc hoặc thiết kế nhỏ gọn để lắp trong các cụm khí nén có không gian hạn chế. Khi phân loại theo thiết kế, cần xem xét cả hướng đường ống và khả năng thao tác cơ cấu điều khiển sau khi lắp, thay vì chỉ nhìn vào kích thước tổng thể của van.
3. Cách chọn van khóa khí nén đúng
3.1. Xác định nhu cầu và điều kiện sử dụng
Trước khi chọn van, cần xác định rõ van được dùng để làm gì trong hệ thống. Nếu mục đích chỉ là đóng hoặc mở một đường khí, van 2 cổng có thể đáp ứng chức năng cơ bản. Nếu cần ngắt nguồn và đồng thời giải phóng lượng khí còn lại ở phía hạ lưu, cần lựa chọn loại van có cấu hình và chức năng xả phù hợp.
Đây là điểm quan trọng vì không phải mọi van khóa khí đều có khả năng xả áp dư. Không nên mặc định rằng cứ có chức năng đóng đường khí thì van sẽ tự động làm mất áp suất trong phần mạch phía sau.
Đối với máy tự động hóa, cần xác định vị trí van trong sơ đồ khí nén, thiết bị nằm phía sau van và mục đích cô lập mạch. Nếu van được sử dụng trước một cụm xy lanh hoặc một nhánh điều khiển, cần xem xét việc đóng van có ảnh hưởng đến trạng thái của cơ cấu chấp hành hay không.
3.2. Chọn số cổng và kiểm tra sơ đồ mạch

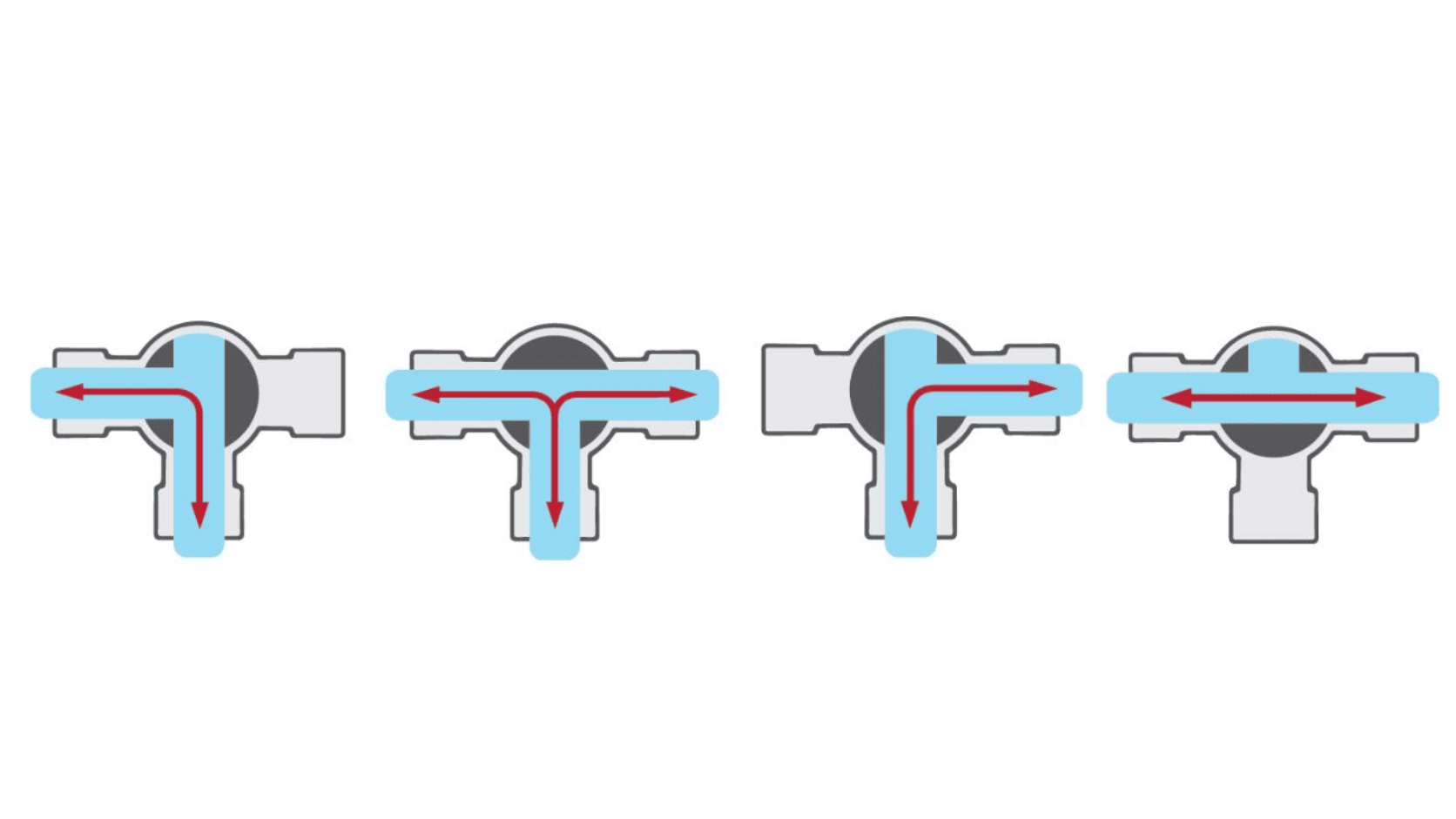

Số lượng cổng là một trong những tiêu chí đầu tiên cần kiểm tra. Van 2 cổng có đường khí vào và ra, phù hợp với chức năng đóng/mở đơn giản. Van 3 cổng có thêm đường xả và có thể đảm nhiệm cấu hình ngắt – xả nếu thiết kế của model cho phép.
Với van 3 cổng, không nên chỉ dựa vào vị trí các lỗ trên thân để xác định cổng. Cần đối chiếu ký hiệu hoặc sơ đồ của nhà sản xuất. Trong một cấu hình thông dụng, các cổng có thể được ký hiệu P là cổng cấp, A là cổng đưa khí đến thiết bị và R là cổng xả. Tuy nhiên, ký hiệu và cấu hình có thể thay đổi theo từng dòng sản phẩm.
