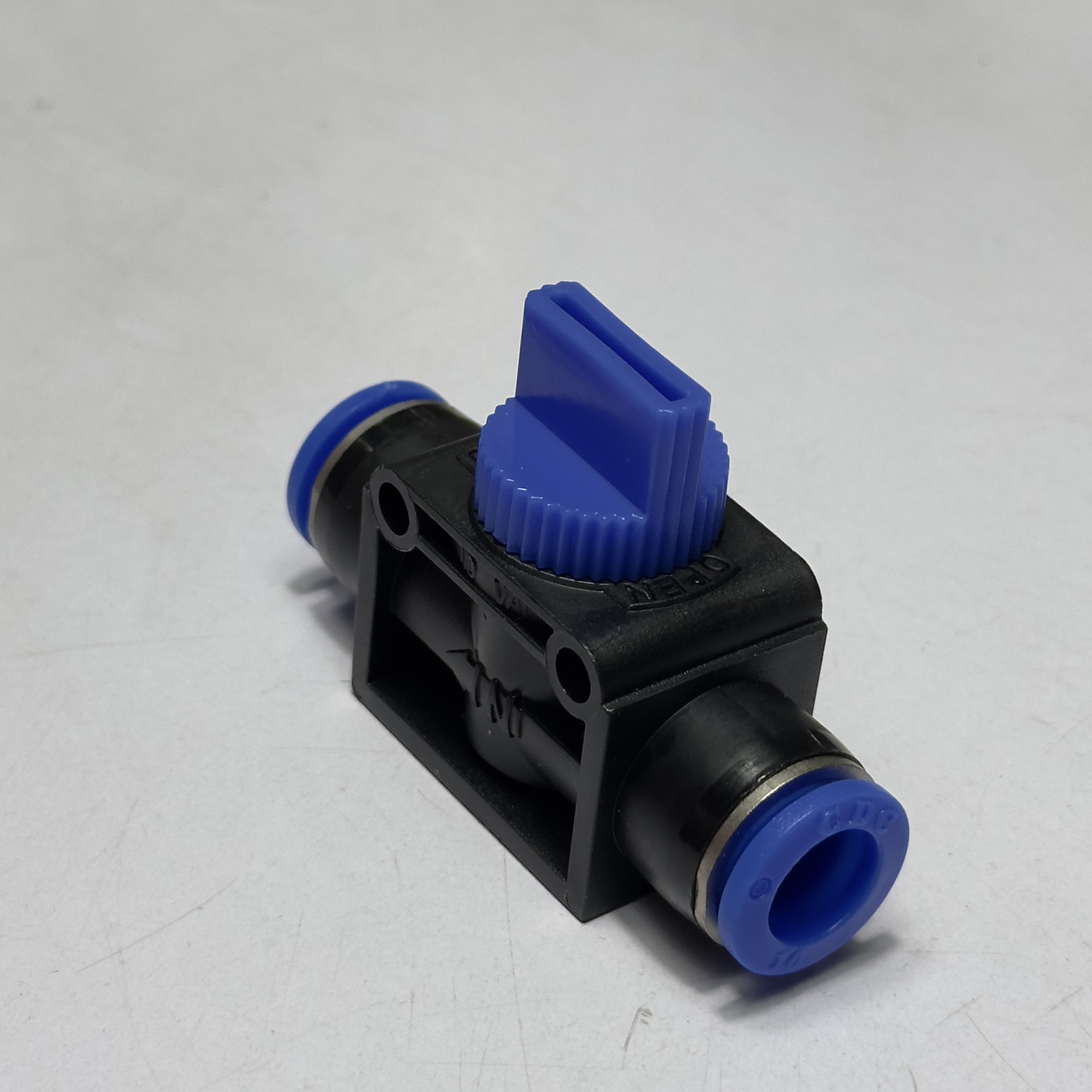

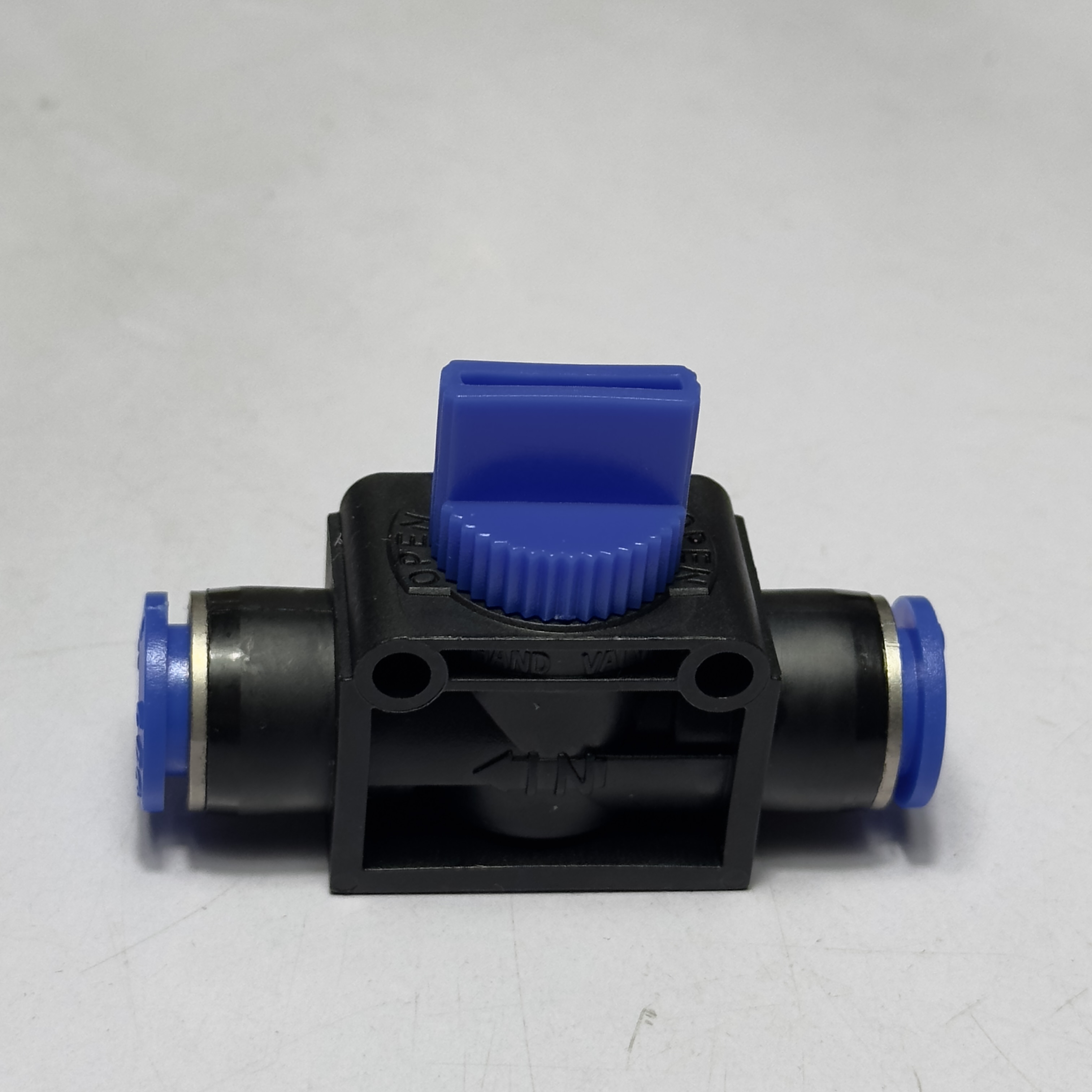

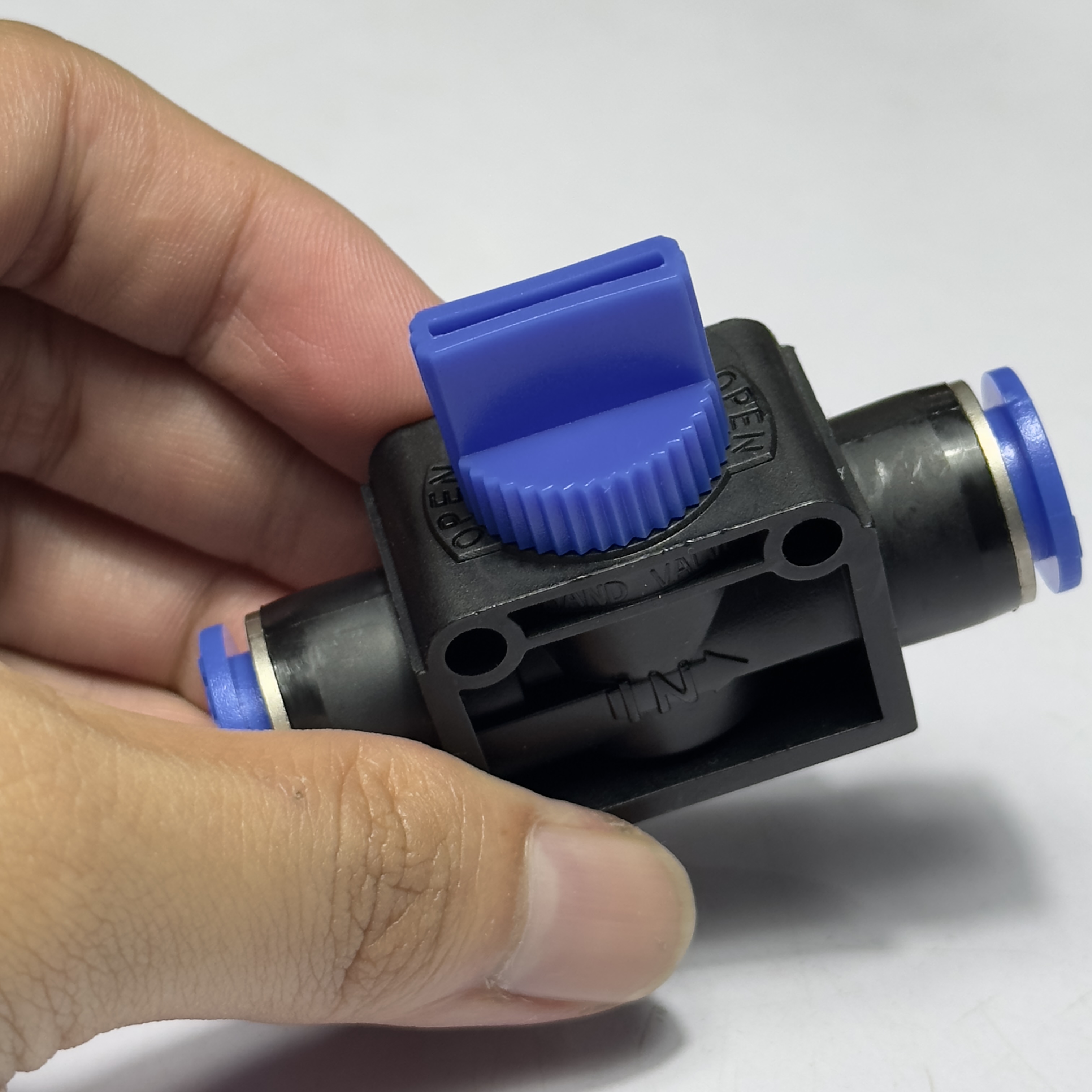

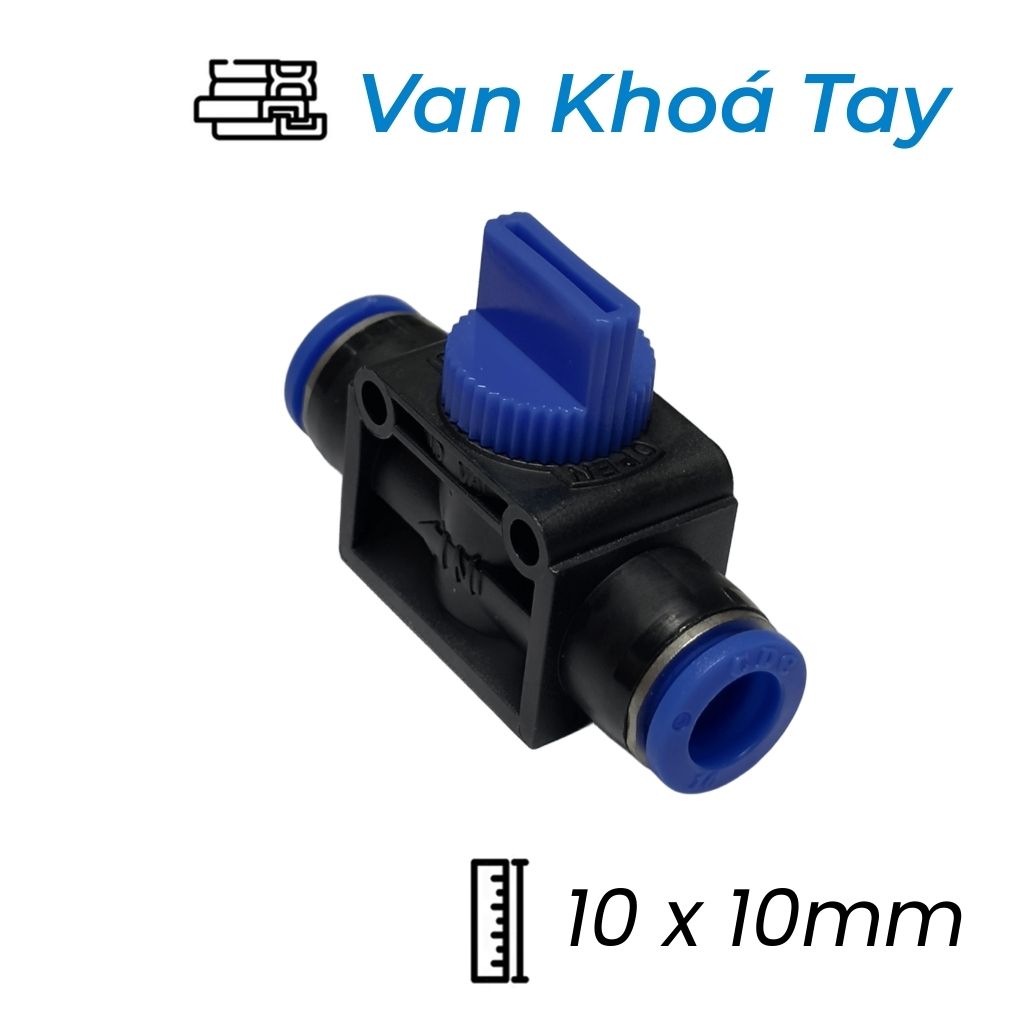

Van Khóa Tay Khí Nén Ø10 (10x10mm) CDC HVU 1010

Thông tin CHUYÊN SÂU về Van Khóa Tay Khí Nén Ø10 CDC HVU 1010

1. Van Khóa Tay Khí Nén CDC HVU 1010 Là Gì? – Giải Thích Chuyên Sâu

Van khóa tay khí nén CDC HVU 1010 (Hay còn gọi là van xả áp bằng tay) là một thiết bị điều khiển dòng khí nén thủ công cực kỳ quan trọng trong các dây chuyền tự động hóa. Mã "HVU 1010" chỉ định đây là loại van khóa có 2 đầu nối ống bằng nhau, thiết kế chuyên biệt để cắm trực tiếp ống khí nén có đường kính ngoài (OD) là 10mm.

Sản phẩm thuộc thương hiệu CDC danh tiếng, hoạt động theo cơ chế gạt tay (Hand valve). Khi đóng van, luồng khí từ nguồn sẽ bị chặn lại, đồng thời lượng khí nén còn tồn đọng trong phần thiết bị phía sau van sẽ được xả ra ngoài môi trường, đảm bảo an toàn tuyệt đối khi công nhân cần sửa chữa hoặc thay thế linh kiện mà không cần tắt toàn bộ hệ thống máy nén khí.

2. Thông Số Kỹ Thuật Chi Tiết của CDC HVU 1010

Hình ảnh: Thông Số Kỹ Thuật Chi Tiết của CDC HVU 1010

3. Cấu Tạo Chi Tiết Van Khóa Khí CDC HVU 1010

Hình ảnh: Sơ đồ cấu tạo chi tiết của Van Khóa Tay Khí Nén CDC

Với khối lượng chỉ 42g, thiết kế của CDC HVU 1010 rất nhỏ gọn nhưng mang lại hiệu suất làm kín tuyệt vời nhờ cấu tạo tối ưu:

• Thân van chính (Body): Làm bằng vật liệu nhựa PBT (Polybutylene Terephthalate) siêu bền, chịu va đập tốt.
• Tay gạt (Handle): Thiết kế dễ thao tác, có màu sắc nổi bật (thường là xanh hoặc đen) để dễ nhận biết trạng thái Đóng/Mở (ON/OFF) từ xa.
• Cơ cấu chia khí & xả áp: Lõi van bên trong có các rãnh chia khí thông minh. Khi gạt sang OFF, cổng cấp khí bị đóng hoàn toàn, đồng thời mở lỗ thông hơi nhỏ để xả hết áp suất ở nhánh phía sau.

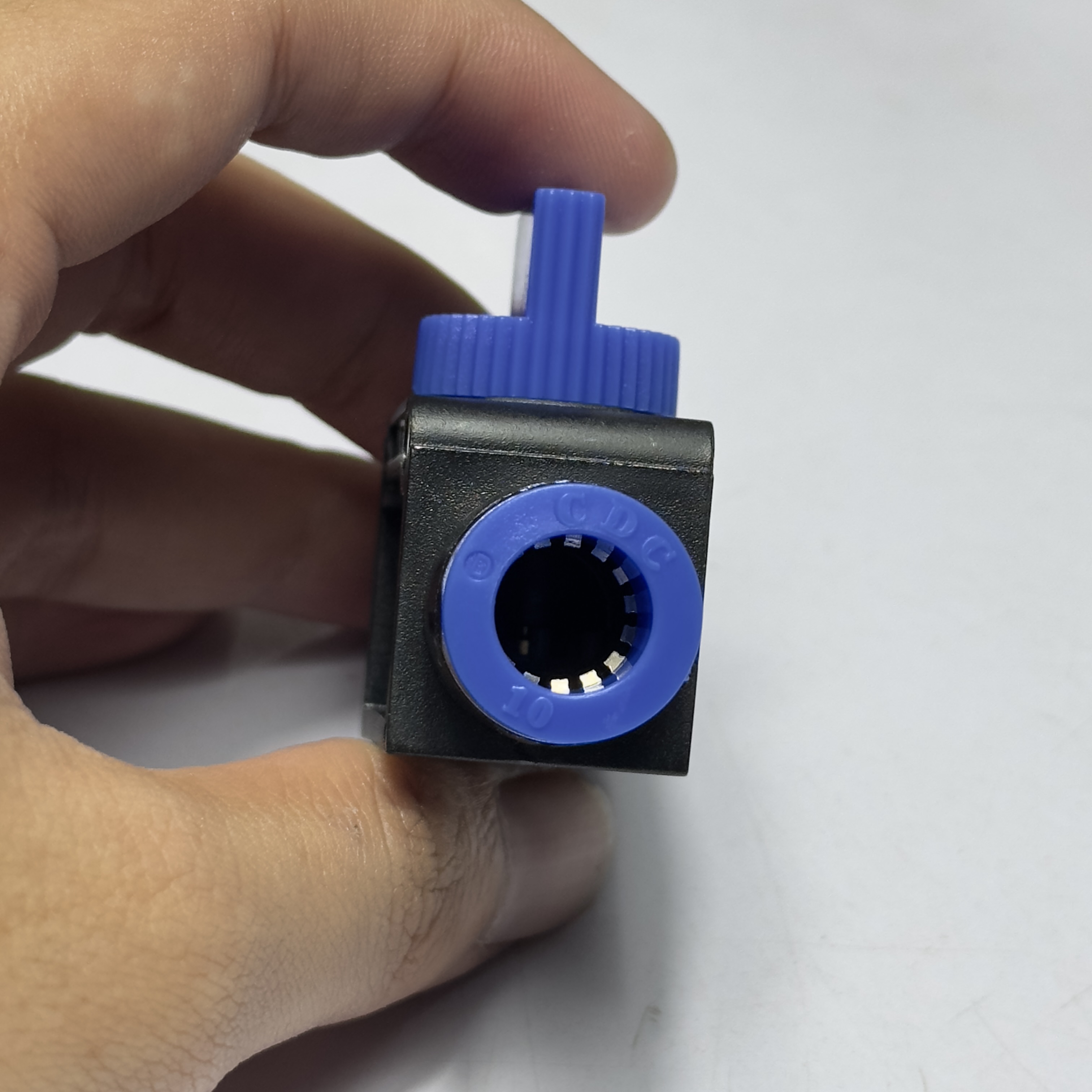

• Hai đầu nhấn kết nối (Push-to-connect): Sử dụng ngàm khóa bằng thép không gỉ giữ chặt ống 10mm, kết hợp O-ring chịu áp lên đến 990Kpa.

4. Phân Tích Chuyên Sâu: Cơ Chế Khóa Khí và Xả Áp

Điểm khác biệt giữa van khóa khí CDC HVU 1010 và một chiếc van bi thông thường (Ball valve) nằm ở tính năng xả áp thừa (residual pressure relief).

Khi bảo trì một xy lanh khí nén, nếu chỉ khóa luồng khí cấp vào bằng van bi thông thường, áp suất dư trong đoạn ống từ van đến xy lanh vẫn còn. Điều này có thể khiến xy lanh giật bất ngờ nếu công nhân vô tình chạm vào gây nguy hiểm. CDC HVU 1010 giải quyết triệt để vấn đề này. Ngay khi bạn gạt van sang trạng thái tắt, lượng khí áp suất cao kẹt trong ống sẽ được xả xì ra ngoài không khí qua khe hở nhỏ ở thân van, đưa áp suất về mức 0 an toàn ngay lập tức.

5. Ưu và Nhược Điểm của Van Khóa CDC HVU 1010

a. Ưu điểm nổi bật:

• Bảo vệ an toàn tối đa cho kỹ thuật viên bảo trì nhờ tính năng tự động xả áp dư.
• Thao tác cắm ống 10mm cực kỳ nhanh chóng, không cần quấn cao su non hay siết ren.
• Chịu được chân không (-750mmHg) và áp lực dương cao (990Kpa).
• Trọng lượng siêu nhẹ (42g), không làm võng đường ống khi treo trên không.

b. Điểm cần lưu ý (Nhược điểm):

• Nhiệt độ hoạt động lý tưởng là từ 0 đến 60℃, không thích hợp cho môi trường đông lạnh sâu dưới 0℃ hoặc khu vực lò hơi nhiệt độ quá cao.

6. Ứng Dụng Thực Tế của Van Khóa Tay Khí Nén

Van khóa CDC HVU 1010 được lắp đặt phổ biến tại:

• Các trạm phân phối khí nén cục bộ: Lắp trước các bộ lọc khí hoặc cụm van điện từ để dễ dàng ngắt khí cục bộ khi cần thay thế linh kiện mà không ảnh hưởng toàn bộ line chuyền.
• Hệ thống điều khiển xy lanh cơ học: Dùng làm van an toàn khẩn cấp đóng/mở thủ công cho các cơ cấu kẹp phôi, nâng hạ.
• Ngành thiết bị y tế và bán dẫn: Yêu cầu linh kiện sạch, gọn nhẹ và độ chính xác cao khi kiểm soát luồng khí.

7. Hướng Dẫn Lắp Đặt và Vận Hành An Toàn

• Xác định chiều dòng chảy: Chú ý mũi tên in nổi trên thân van để cắm ống cấp khí vào đúng cổng IN và ống dẫn ra thiết bị vào cổng OUT. Lắp ngược van sẽ khiến tính năng xả áp không hoạt động hoặc gây xì khí liên tục.
• Lắp ống: Cắt phẳng đầu ống 10mm và cắm ngập vào 2 đầu van.
• Vận hành: Xoay/Gạt tay vặn 90 độ để mở hoặc đóng luồng khí. Không dùng kìm hoặc dụng cụ kim loại kẹp tay gạt nhựa để tránh làm gãy van.

Hình ảnh: Sơ đồ hoạt động của Van Khóa Tay Khí Nén CDC HVU (Mở và Đóng)

8. So Sánh Van Khóa Tay CDC HVU 1010 với Các Dòng Van Khác

So với các dòng van gạt tay bằng đồng thau truyền thống, CDC HVU 1010 khắc phục hoàn toàn tình trạng gỉ sét, nặng nề và khó thi công. Tích hợp sẵn 2 đầu rắc co cắm nhanh giúp tiết kiệm không gian lắp đặt và giảm thiểu rủi ro rò rỉ tại các điểm kết nối ren.

9. Cách Phân Biệt Van CDC Thật - Giả – Lời Khuyên Từ Chuyên Gia Mecsu

a. Dấu hiệu của van CDC HVU 1010 chính hãng

• Chất liệu nhựa PBT cứng cáp, bề mặt láng mịn, ký hiệu mã "HVU 1010" và chiều mũi tên dòng chảy rõ nét.
• Tay gạt trơn tru, có khấc định vị rõ ràng ở vị trí ON và OFF (không lỏng lẻo).
• Ngàm giữ bên trong sáng bóng, kẹp ống cực kỳ chặt, âm thanh xả áp nghe đứt khoát.

b. Dấu hiệu của van CDC hàng giả/nhái

• Tay gạt rất rít hoặc quá lỏng, dùng lâu ngày tự động trôi từ ON sang OFF do rung động của máy.
• Không có tính năng xả áp dư hoặc bị rò rỉ khí ở núm vặn gạt sau một thời gian ngắn sử dụng dưới áp lực 8-9 Bar.

10. Giá Bán & Gợi Ý Mua Van Khóa CDC HVU 1010 Chính Hãng Tại TP.HCM

Để đảm bảo an toàn cho hệ thống và kỹ thuật viên bảo trì, việc lựa chọn linh kiện chính hãng là vô cùng quan trọng. Hiện tại, Mecsu phân phối sản phẩm Van Khóa Tay Khí Nén Ø10 CDC HVU 1010 với mức giá tham khảo:

Giá: 111,160 đ/ Cái

(Giá chưa VAT: 102,926 đ/Cái)

11. FAQ về Van Khóa Tay CDC HVU 1010

Q: Tại sao khi tôi tắt van (OFF), lại nghe thấy tiếng xì khí nhỏ ở thân van? Van bị hỏng chăng?
A: Không phải lỗi. Đây chính là tính năng "xả áp dư" an toàn của dòng van HVU. Nó xả lượng khí bị nhốt trong đoạn ống sau van ra ngoài. Tiếng xì sẽ dừng lại ngay sau khoảng 1-2 giây khi áp suất ống bằng 0.

Q: Có thể dùng van này để điều chỉnh lưu lượng khí lớn nhỏ được không?
A: Không nên. Van khóa tay HVU thiết kế với mục đích Đóng hoàn toàn (OFF) hoặc Mở hoàn toàn (ON). Để điều chỉnh tốc độ dòng khí hay tốc độ xy lanh, bạn cần sử dụng "Van tiết lưu" chuyên dụng.

12. Liên Hệ và Hỗ Trợ Tư Vấn Mua Phụ Kiện Khí Nén

Nếu bạn cần thiết kế lại hệ thống khí nén an toàn hơn hoặc mua số lượng lớn Van khóa CDC HVU 1010, hãy liên hệ chuyên gia của Mecsu để được hỗ trợ báo giá và kỹ thuật tốt nhất.

Mecsu - Kênh thương mại điện tử chuyên biệt vật tư phụ tùng công nghiệp

• Địa chỉ: B28/I - B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM
• Hotline: 1800 8137
• Email: sales@mecsu.vn
• Website: mecsu.vn

Xem thêm: Khám phá nhiều loại van khí nén công nghiệp khác tại đây

13. Thông Tin Bổ Sung & Kinh Nghiệm Thực Tế Từ Mecsu

a. Kinh Nghiệm Thực Tế & Câu Chuyện Thành Công

Tại một nhà máy lắp ráp linh kiện điện tử tại khu công nghệ cao, ban quản lý an toàn lao động (HSE) đã yêu cầu thay thế toàn bộ van bi thường bằng dòng van khóa xả áp CDC HVU. Trước đó, kỹ thuật viên từng gặp tai nạn nhẹ do tháo ống khí nén khi bên trong vẫn còn áp lực cao.

Sau khi Mecsu cung cấp hàng loạt van CDC HVU 1010, việc ngắt khí tại từng trạm làm việc nhỏ trở nên an toàn tuyệt đối. Thao tác xả áp tự động đã giúp tiết kiệm thời gian xả khí toàn dây chuyền, nâng cao ý thức và tiêu chuẩn an toàn trong nhà máy.

b. Trích Dẫn Chuyên Gia

"Van khóa tay tích hợp xả áp suất là một thiết bị nhỏ nhưng mang triết lý thiết kế an toàn cực lớn. Chiếc van CDC HVU 1010 không chỉ đóng vai trò phân phối khí, mà còn là một lớp 'bảo hiểm' phòng ngừa rủi ro cho người vận hành máy móc. Đối với thiết kế chuẩn công nghiệp hiện đại, đây là linh kiện bắt buộc phải có trên mọi cụm cơ cấu chấp hành."
— Kỹ sư thiết kế hệ thống khí nén Mecsu (TP. Hồ Chí Minh) - Hơn 10 năm kinh nghiệm tư vấn giải pháp tự động hóa.

Biên soạn bởi: Đội ngũ Kỹ sư Mecsu

Với nhiều năm uy tín trong phân phối vật tư cơ khí, Mecsu cam kết đem đến những bài viết phân tích kỹ thuật chuẩn xác, giúp khách hàng thấu hiểu sâu sắc sản phẩm trước khi đưa ra quyết định mua hàng.

(Xem thêm thông tin về chúng tôi tại Website Mecsu)

Lưu ý: Hình ảnh sản phẩm có thể khác biệt so với thực tế tùy theo lô sản xuất của CDC. Vui lòng tham khảo thông số kỹ thuật chi tiết hoặc liên hệ Mecsu để có thông tin chính xác nhất.
