Khám Phá Sức Mạnh Của Tán Khóa Stover Lock Nuts DIN 980 – Giải Pháp Chống Lỏng Hoàn Hảo
Tán khóa là gì?
Tán khóa hay đai ốc khóa, đai ốc hãm là loại đai ốc lục giác (6 cạnh) được chế tạo theo tiêu chuẩn DIN 980, làm từ thép carbon hoặc thép không gỉ (inox 201, 304, 316). Đặc điểm nổi bật của nó là khả năng chống nổi trội, nhờ thiết kế khóa cơ học, phù hợp cho các mối mối ràng buộc rung động mạnh, nơi mà tán keo thông thường không đủ hiệu quả.
Cấu tạo của tán khóa Stover Lock Nuts DIN 980
Tán khóa Stover Lock Nuts DIN 980 (H2) là loại đai ốc lục giác có thiết kế đặc biệt giúp ngăn lỏng hiệu quả trong môi trường rung động. Bên dưới Mecsu giới thiệu cấu tạo chi tiết:
Phần đầu lục giác:
- Hình lục giác tiêu chuẩn, phù hợp với cờ lê thông dụng (ví dụ: 8 mm cho M5, 13 mm cho M8).
- Đảm bảo lắp đặt dễ dàng và truyền lực siết tối ưu.
Ren bên trong:
- Ren được ép biến dạng tại 3 điểm hoặc dạng elipt, tạo lực ma sát cao với bulong. (prevailing torque).
- Không sử dụng vòng nhựa nylon như một số loại đai ốc tự hãm khác.
- Loại bỏ nhu cầu dùng vòng đệm chống rung bổ sung nhờ cơ chế tự khóa.
Kích thước:
- Dao động từ M5 đến M20, tuân thủ tiêu chuẩn DIN 980.
- Phù hợp với nhiều ứng dụng kỹ thuật, từ chi tiết nhỏ đến kết cấu lớn.
Bảng thông số kích thước thông dụng của tán khóa DIN 980
Size Ren
Vật Liệu
Chiều Ren
Khóa (mm)
Độ Dày (mm)
Bước Ren (mm)
Tiêu Chuẩn
Xử Lý Bề Mặt
Tán Khóa Size M6
Inox 304
Ren Phải
10
4.5
1
DIN 980M
Không mạ
Tán Khóa Size M6
Inox 304
Ren Phải
10
4.5
1
DIN 980V
Không mạ

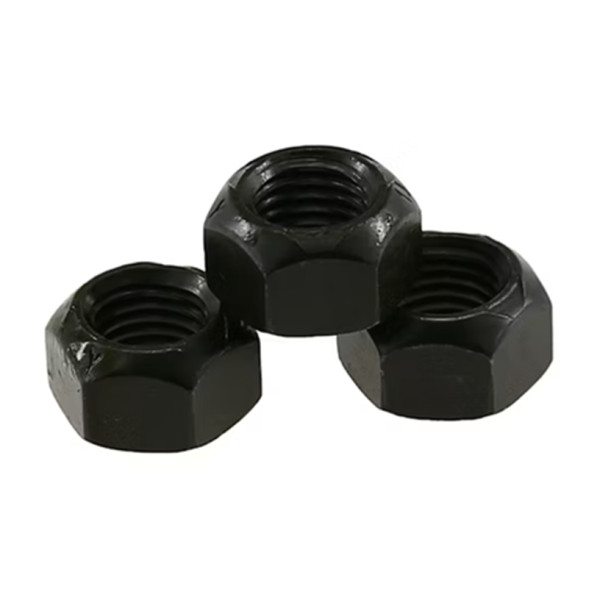

Tán Khóa Size M6
Thép
Ren Phải
10
4.5
1
DIN 980V
Mạ Kẽm Trắng Cr3+

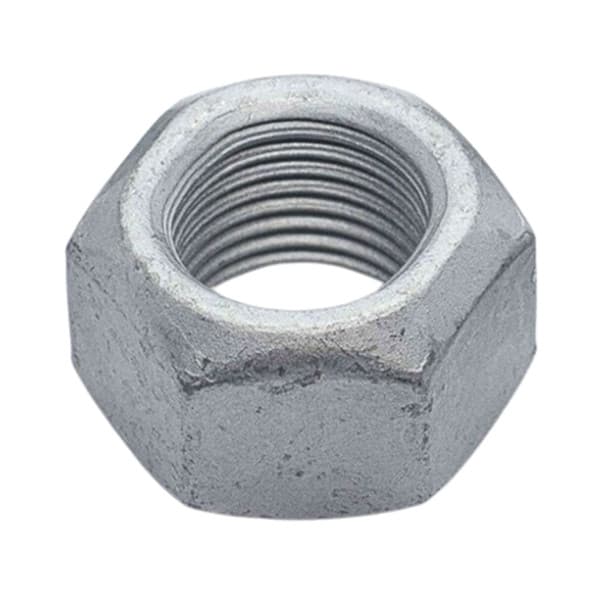

Tán Khóa Size M6
Thép
Ren Phải
10
4.5
1
DIN 980V
Mạ Geomet
Tán Khóa Size M8
Inox 304
Ren Phải
13
5
1.25
DIN 980M
Không mạ

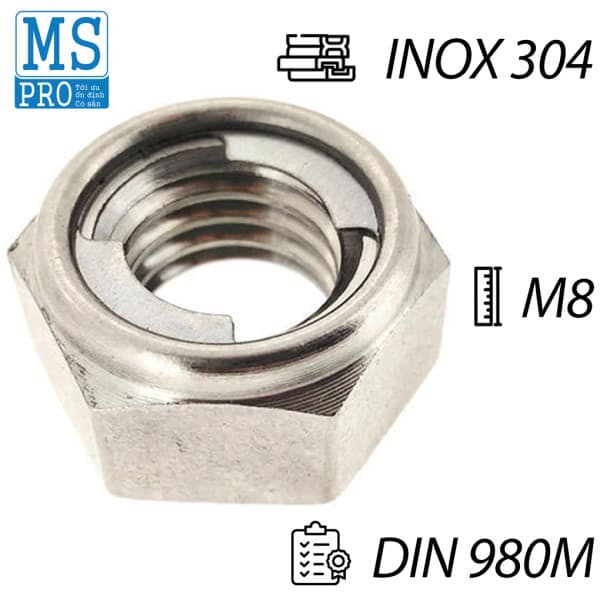

Tán Khóa Size M8
Inox 304
Ren Phải
13
5
1.25
DIN 980V
Không mạ
Tán Khóa Size M8
Thép
Ren Phải
13
5
1.25
DIN 980V
Mạ Kẽm Trắng Cr3+
Tán Khóa Size M8
Thép
Ren Phải
13
5
1.25
DIN 980V
Mạ Geomet

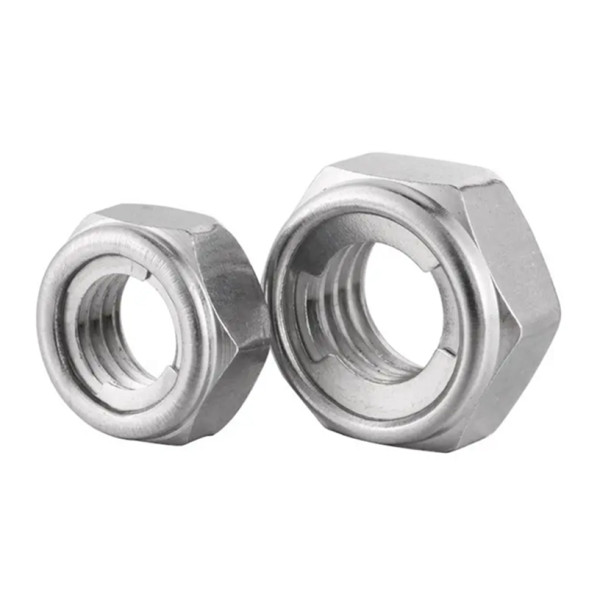

Tán Khóa Size M8
Thép
Ren Phải
13
5
1.25
DIN 980M
Mạ Dacromet
Tán Khóa Size M10
Inox 304
Ren Phải
17
6
1.5
DIN 980M
Không mạ
Tán Khóa Size M10
Inox 304
Ren Phải
17
6
1.5
DIN 980V
Không mạ

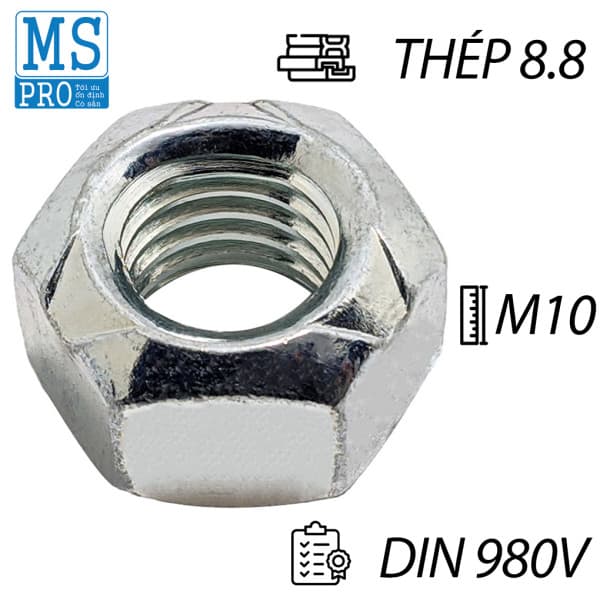

Tán Khóa Size M10
Thép
Ren Phải
17
6
1.5
DIN 980V
Mạ Kẽm Trắng Cr3+

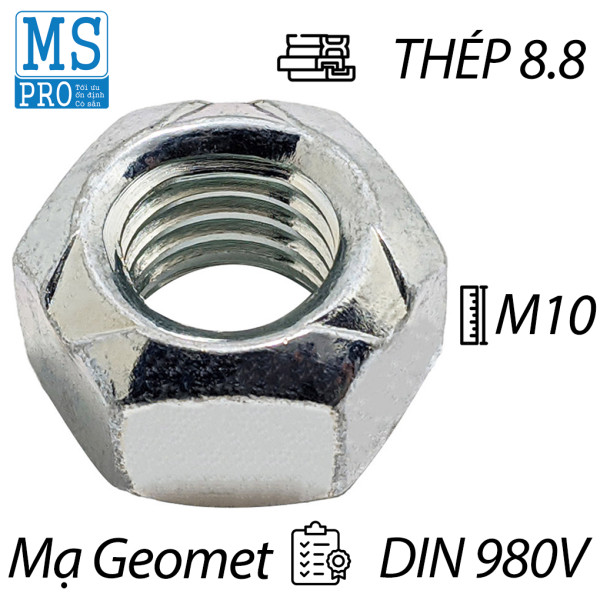

Tán Khóa Size M10
Thép
Ren Phải
17
6
1.5
DIN 980V
Mạ Geomet

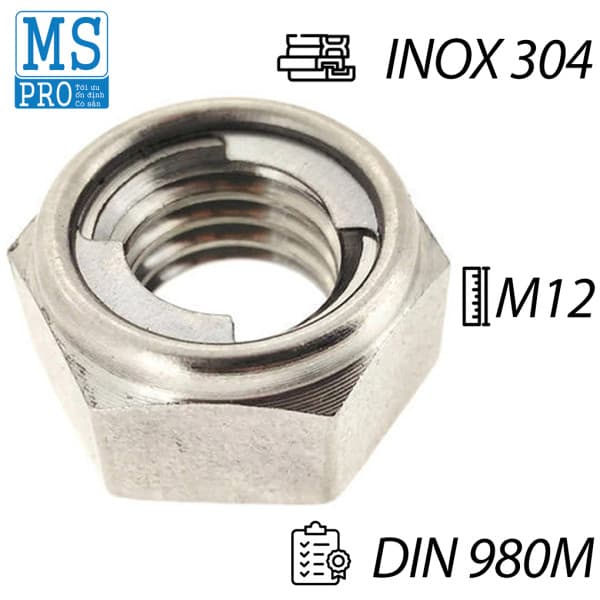

Tán Khóa Size M12
Inox 304
Ren Phải
19
7
1.75
DIN 980M
Không mạ
Tán Khóa Size M12
Thép
Ren Phải
19
7
1.75
DIN 980V
Mạ Kẽm Trắng Cr3+

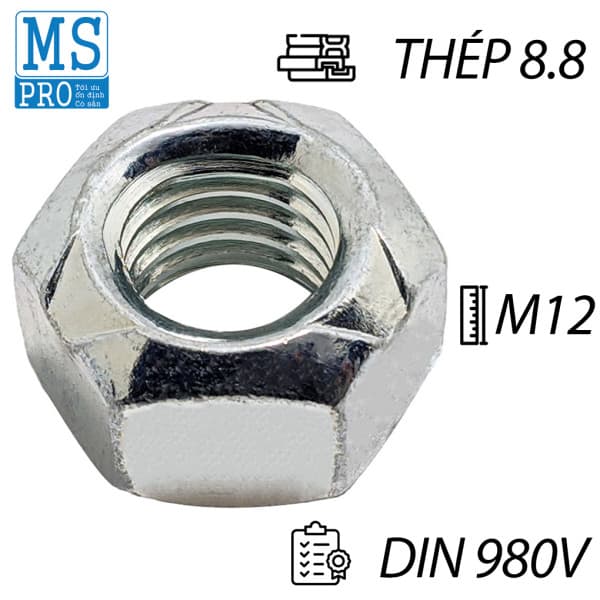

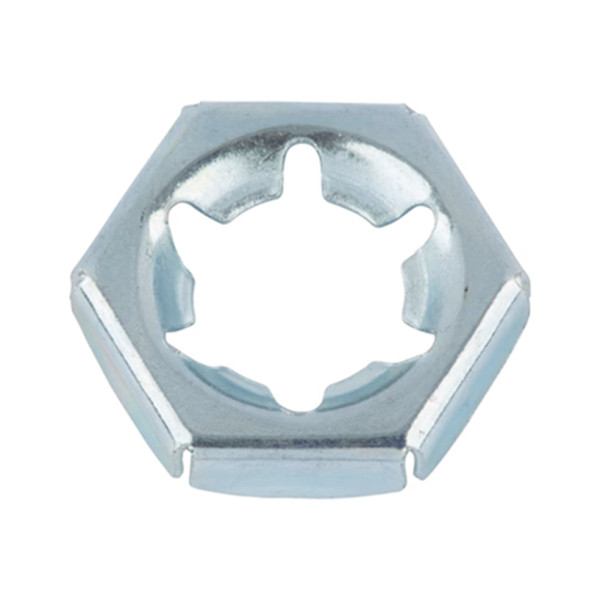

Tán Khóa Size M12
Thép
Ren Phải
19
7
1.75

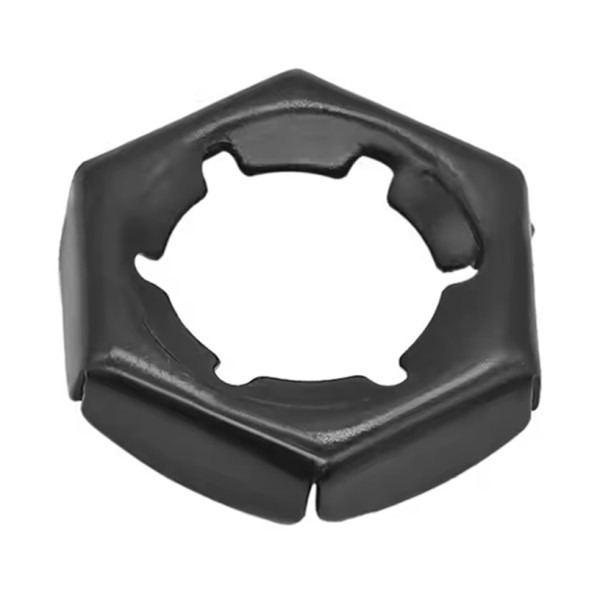

DIN 7967
Mạ Kẽm Trắng Cr3+
Tán Khóa Size M14
Thép
Ren Phải
22
8
2
DIN 7967
Nhiệt luyện (Đen)

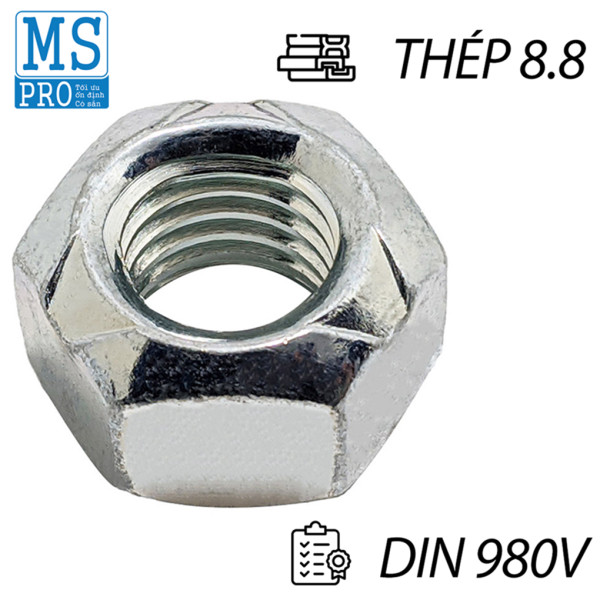

Tán Khóa Size M14
Thép
Ren Phải
22
8
2
DIN 980V
Mạ Kẽm Trắng Cr3+
Tán Khóa Size M16
Thép
Ren Phải
24
10
2
DIN 980V
Mạ Kẽm
Tán Khóa Size M16
Thép
Ren Phải
24
10
2
DIN 980V
Mạ Kẽm Trắng Cr3+
Tán Khóa Size M20
Thép
Ren Phải
30
12
2.5
DIN 980V
Mạ Kẽm Trắng Cr3+
Tán Khóa Size M20
Thép
Ren Phải
30
12
2.5
DIN 980V
Mạ Geomet
Tán Khóa Size M20
Thép
Ren Phải
30
12
2.5
DIN 7967
Nhiệt luyện (Đen)
Tán Khóa Size M20
Thép
Ren Phải
30
12
2.5
DIN 7967
Nhúng nóng kẽm
Tán Khóa Size M22
Thép
Ren Phải
32
14
3
DIN 7967
Nhiệt luyện (Đen)
Tán Khóa Size M24
Thép
Ren Phải
36
16
3
DIN 980V
Mạ Kẽm Trắng Cr3+
Tán Khóa Size M24
Thép
Ren Phải
36
16
3
DIN 7967
Nhiệt luyện (Đen)
Tán Khóa Size M30
Thép
Ren Phải
46
24
3
DIN 7967
Mạ Kẽm Trắng Cr3+
Tán Khóa Size M30
Thép
Ren Phải
46
24
3
DIN 7967
Nhiệt luyện (Đen)
Vật liệu làm tán khóa DIN 980
Vật liệu chế tạo tán khóa DIN 980 có thể được chọn từ các loại sau, tùy thuộc vào yêu cầu cụ thể:
Thép carbon
Độ bền tốt, giá thành thấp, thường được mạ kẽm để tăng khả năng chống gỉ. Phù hợp cho môi trường khô ráo, ít tiếp xúc với độ ẩm (ví dụ: máy móc trong nhà xưởng).
Thép hợp kim
Loại này có khả năng chịu lực vượt trội nhờ các nguyên tố hợp kim bổ sung, rất lý tưởng cho máy móc hạng nặng hoặc các ứng dụng đòi hỏi độ bền cơ học cao, như trong ngành ô tô, xây dựng cầu đường.
Inox 304/316
Được ưa chuộng trong môi trường ẩm ướt hoặc dễ bị ăn mòn, inox 304 phù hợp cho các ứng dụng gần biển hoặc công nghiệp thực phẩm, trong khi inox 316, với khả năng chống ăn mòn hóa học tốt hơn, là lựa chọn tối ưu cho môi trường hóa chất hoặc nước mặn.
Phân loại tán khóa Stover Lock Nuts DIN 980
Để phân loại tán khoá DIN 980 bạn có thể dựa theo các tiêu chí sau:
Phân theo chất liệu
- Thép thường: Độ bền tốt, cần mạ kẽm nếu dùng ngoài trời, phù hợp cơ khí thông dụng.
- Inox: Thép không gỉ (304/316), chống gỉ vượt trội, dùng trong môi trường ăn mòn.
- Thép hợp kim: Độ bền kéo cao, chịu nhiệt tốt, dùng trong ứng dụng nặng.
Phân theo kích thước
Theo tiêu chuẩn DIN 980, tán khóa Stover có các kích thước ren phổ biến sau (đường kính ren tính bằng mm):
- M5: Đường kính ren 5mm, dùng cho các chi tiết nhỏ.
- M6: Đường kính ren 6mm, phổ biến trong lắp ráp nhẹ.
- M8: Đường kính ren 8mm, ứng dụng trung bình.
- M10: Đường kính ren 10mm, thường gặp trong cơ khí tổng hợp.
- M12: Đường kính ren 12mm, dùng trong kết cấu lớn hơn.
- M16: Đường kính ren 16mm, phù hợp cho tải trọng nặng.
- M20: Đường kính ren 20mm, dùng trong các ứng dụng công nghiệp lớn.
Phân theo ứng dụng
- Tán khóa thông thường: Dùng trong các kết cấu cơ khí cơ bản, không yêu cầu đặc tính kỹ thuật quá cao, như lắp ráp máy móc thông dụng.
- Chịu lực cao: Được thiết kế với độ bền kéo lớn, phù hợp cho các ứng dụng chịu tải trọng nặng như cầu, máy móc công nghiệp.
- Chống gỉ: Thường làm từ inox hoặc thép mạ kẽm, dùng trong môi trường biển, hóa chất hoặc điều kiện thời tiết khắc nghiệt.
Ứng dụng tán khóa DIN 980
Tán khóa DIN 980 được sử dụng rộng rãi trong nhiều lĩnh vực thực tế:
Ngành ô tô
Trong lĩnh vực sản xuất ô tô, tán khoá DIN 980 thường được sử dụng để lắp ráp các bộ phận quan trọng như động cơ khung xe và bánh xe. Ví dụ, trong động cơ xe tải, loại đai ốc này đảm bảo các kết nối giữa các bộ phận không được giải phóng dù xe vận hành trên địa hình cứng cáp hoặc chịu tải nặng liên tục.
Ngành cơ khí
Trong các máy móc sản xuất và thiết bị công nghiệp, tán khóa đóng vai trò cố định các chi tiết máy, đặc biệt ở những bộ phận phải chịu rung lắc mạnh như máy nén, máy tiện hay dây xích sản phẩm tự động.
Xây dựng
Ứng dụng trong khung thép, cầu đường, hoặc kết cấu chịu lực, nhờ khả năng duy trì độ siết trong điều kiện khắc nghiệt.
Hướng dẫn cách lắp đặt tán khóa DIN 980
Để đảm bảo hiệu quả chống lỏng và độ bền của tán khóa DIN 980, bạn cần thực hiện đúng các bước lắp đặt sau:
Bước 1
Chọn bu lông phù hợp với kích thước ren của tán (M5, M6, M8, v.v.) và cờ lê tương ứng (8 mm, 10 mm, 13 mm).
Bước 2
Đặt tán lên bulong, xoay tay vài vòng để kiểm tra ren khớp hoàn toàn, tránh lệch ren.
Bước 3
Dùng cờ lê siết chặt, áp dụng lực xoắn phù hợp:
M5: 8-12 Nm.
M6: 14-20 Nm.
M8: 25-35 Nm.
M10: 40-50 Nm.
M12: 50-70 Nm.
M16: 80-120 Nm.
M20: 120-160 Nm (tham khảo tài liệu kỹ thuật).
Lưu ý:
- Không siết vượt quá lực khuyến nghị để tránh làm hỏng ren biến dạng.
- Kiểm tra định kỳ trong môi trường rung động (máy móc, xe cộ) để đảm bảo độ chặt.
------------------------------------------------------------------------------------------------------------------------------------------------------------
