Tắc Kê Thép Ống Lỗ – Bí Quyết Neo Điểm Siêu Chắc Cho Công Trình Hiện Đại

Tắc Kê Thép Ống Lỗ là gì?

Tắc Kê Thép Ống Lỗ tiếng anh (Expansion Anchor Bolt) hay còn gọi là tắc kê sắt, bulong nở, tắc kê nở. Là một sản phẩm tắc kê nở có dạng ống, thân tròn có lỗ. Được sản xuất từ vật liệu thép mạ kẽm. Sản phẩm mang đến công dụng tạo nên điểm neo dài hạn trong nền bê tông, tường gạch hoặc khối xây. Tắc kê thép ống lỗ được ứng dụng đa dạng như trong thi công treo khung xương trần giả, máng cáp điện, bảng hiệu, tay vịn cầu thang, lan can, hệ thống ống cấp thoát nước, hệ thống đường ống gió công trình,...

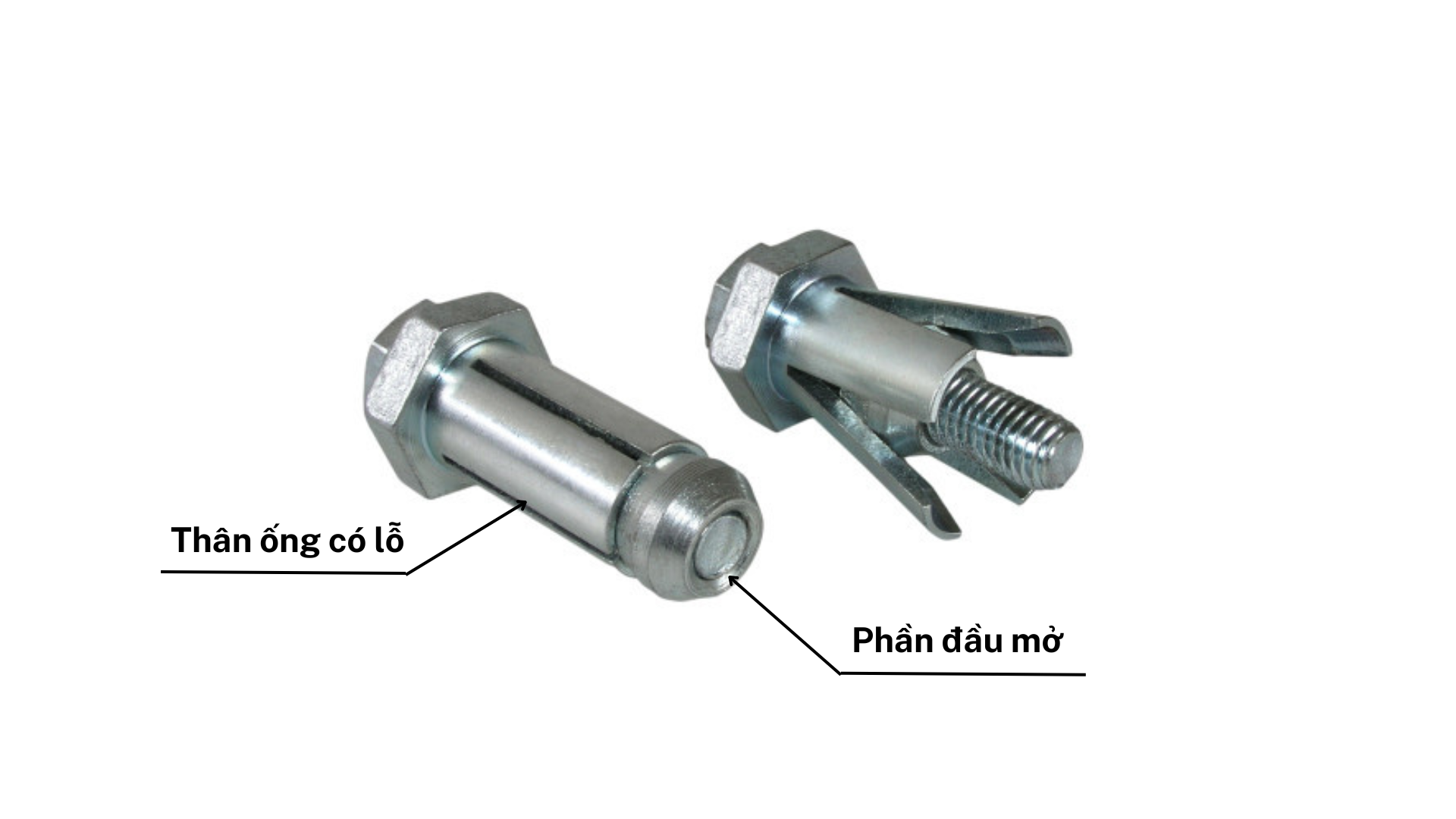

Cấu tạo Tắc Kê Nở Thép

Thân ống có lỗ

Thân tắc kê dạng ống tròn, có 4 rãnh giãn nở dọc thân, với đường kính ngoài đa dạng từ 10mm (M8) đến 16 mm (M12), chiều dài từ 60 mm đến 195 mm tùy kích thước ren. Nhờ cấu tạo đặc biệt khi siết ren hoặc bu lông, các rãnh giãn nở mở rộng, bám chặt vào thành lỗ khoan trên bê tông hoặc tường gạch, đảm bảo kết cấu vững chắc.

Ren trong

Bên trong thân ống được tiện ren hệ mét (M8, M12, v.v.) với bước ren chính xác 1.25 mm (M8) hoặc 1.75 mm (M12), gia công cấp 6H theo tiêu chuẩn quốc tế để đảm bảo độ khớp với ty ren/bu lông. Ren trong sẽ giúp truyền lực siết đều từ đầu vít xuống thân ống, tạo sự ổn định cho mối ghép.

Phần đầu mở

Đầu tắc kê thép ống lỗ được thiết kế với phần đầu phẳng và độ nhám bề mặt thấp, giúp hỗ trợ đóng tắc kê vào lỗ khoan bằng búa một cách dễ dàng, đồng thời cho phép kiểm tra chính xác độ giãn nở của rãnh sau khi siết, đảm bảo mối neo đạt tiêu chuẩn trước khi đưa vào sử dụng.

Thông số kỹ thuật của Bulong Nở Thép

Tiêu chuẩn kỹ thuật của Tắc Kê Nở Thép

Tiêu chuẩn GB 22795

Đây là tiêu chuẩn kỹ thuật do Trung Quốc ban hành, quy định chặt chẽ về kích thước, vật liệu, phương pháp gia công,.., giúp đảm bảo chất lượng, độ an toàn và hiệu suất của các loại Tắc kê nở thép, trong đó có tắc kê thép ống lỗ. Dưới đây, Mecsu sẽ chia sẻ với bạn những đặc điểm tuyệt vời khi sản phẩm được sản xuất theo tiêu chuẩn này:

• Đường kính lỗ khoan từ 10 mm (M8) đến 16 mm (M12), chiều dài từ 60 mm đến 195 mm, với độ sai lệch ±0.5 mm để đảm bảo độ chính xác khi lắp đặt.
• Lớp mạ kẽm 7 màu giúp tăng khả năng chống ăn mòn, được kiểm định bằng phương pháp phun muối (ASTM B117) chịu được 48-72 giờ trước khi bị gỉ sét.
• Các sản phẩm sẽ được kiểm định nghiêm ngặt trước khi tung ra thị trường bao gồm chịu lực kéo từ 1000-2000 kg, lực cắt từ 800-1500 kg, đảm bảo sản phẩm đạt chất lượng tốt nhất.
• Đối với Tắc kê M8x60 chịu lực kéo tối đa 1000 kg, M12x150 chịu lực kéo lên đến 2000 kg (theo thử nghiệm kéo đứt trên bê tông cấp C25 với cường độ nén 25 MPa), phù hợp cho các kết cấu treo nặng như máng cáp hoặc ống gió như Tắc kê thép ống lỗ.

Tiêu chuẩn DIN 185

• Đây là tiêu chuẩn của Đức quy định về tắc kê nở với tiêu chuẩn trọng tâm là độ bền cơ học và khả năng neo vào bê tông cấp cao (C25-C40). Tiêu chuẩn này yêu cầu kiểm tra momen siết (20-40 Nm) và độ giãn nở tối thiểu (2-4 mm), thường áp dụng cho các công trình châu Âu.
• Sản phẩm được sản xuất phải đảm bảo đạt độ cứng 200-300 HV và chịu lực kéo 1200-2500 kg tùy kích thước (M8-M16), cao hơn một chút so với GB 22795. Lớp mạ kẽm hoặc mạ niken cũng được kiểm tra nghiêm ngặt hơn (96-120 giờ phun muối).

Vật liệu sản xuất Tắc Kê Thép Ống Lỗ

Hiện nay, trên thị trường phổ biến nhiều sản phẩm Tắc kê thép ống lỗ được sản xuất từ nhiều loại vật liệu khác nhau như Thép carbon, Inox 304 và Inox 316. Mecsu sẽ giúp bạn hiểu rõ tính chất của từng sản phẩm để có được sự lựa chọn phù hợp nhất.

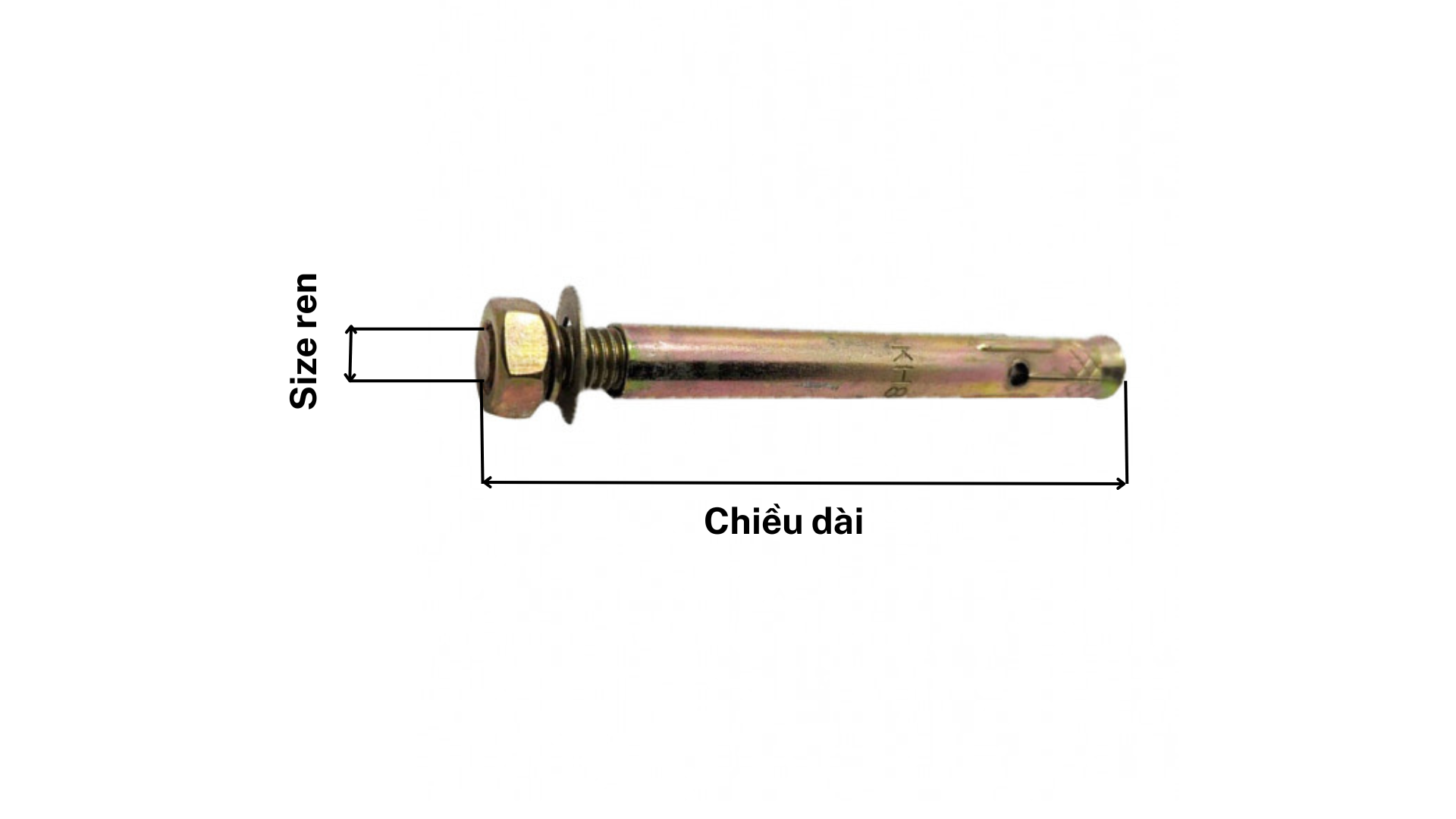

Bảng thông số kích thước Tắc Kê nở Thép

Phân loại Bulong Nở Thép

Theo kích thước

Thông thường, người ta sẽ phân loại Tắc kê thép ống lỗ theo kích thước bằng cách dựa vào size ren từ M8 (đường kính lỗ khoan 10 mm) đến M12 (đường kính lỗ khoan 16 mm), chiều dài từ 60 mm đến 195 mm.

• M8x60: Đường kính 10 mm, chiều dài 60 mm, chịu tải 1000 kg, phù hợp cho vật liệu nền mỏng (bê tông 80-100 mm) hoặc tải nhẹ như bảng điện (5-10 kg).
• M12x150: Đường kính 16 mm, chiều dài 150 mm, chịu tải 2000 kg, lý tưởng cho vật liệu nền dày (bê tông 160-180 mm) hoặc tải nặng như máng cáp (100-200 kg).

Theo vật liệu

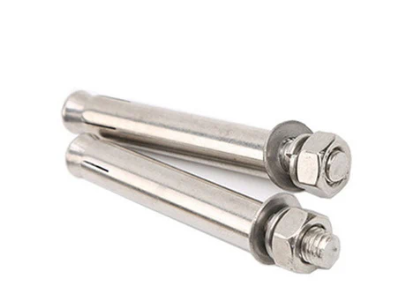

Như đã trình bày ở trên, Tắc kê thép ống lỗ thường được chế tạo với các vật liệu phổ biến như Thép mạ kẽm, Inox 304 và Inox 316.

Ưu điểm và nhược điểm của Tắc Kê Thép Ống Lỗ

Ưu điểm của Tắc kê thép ống lỗ

Tắc Kê Thép Ống Lỗ với cấu tạo đặc biệt của mình đã mang đến cho người sử dụng những lợi ích tuyệt vời. Dưới đây, Mecsu đã tổng hợp một số lý do bạn nên sở hữu sản phẩm này:

• Khả năng chịu lực cao: Tắc kê thép ống lỗ được thiết kế với cấu trúc chắc chắn, giúp phân bổ lực đồng đều lên bề mặt nền, tăng khả năng bám dính và chịu tải trọng lớn. Điều này đặc biệt quan trọng trong các công trình yêu cầu độ bền cao như nhà cao tầng, cầu đường hoặc các kết cấu chịu lực lớn. Khả năng chịu lực vượt trội giúp hạn chế tình trạng bong tróc hoặc rơi rớt vật liệu, đảm bảo an toàn tuyệt đối cho công trình.
• Độ bền bỉ: Được làm từ thép chất lượng cao giúp sản phẩm hoạt động tốt ngay cả trong môi trường ẩm ướt hoặc chịu ảnh hưởng của hóa chất, như công trình ngoài trời, nhà xưởng hay khu vực gần biển, giảm chi phí bảo trì và thay thế trong dài hạn.
• Tính linh hoạt: Tắc kê thép ống lỗ có nhiều kích thước và kiểu dáng khác nhau, phù hợp với nhiều loại bề mặt nền như bê tông, gạch, đá hoặc thép. Tùy thuộc vào yêu cầu tải trọng và môi trường sử dụng, người dùng có thể lựa chọn loại tắc kê phù hợp nhất.

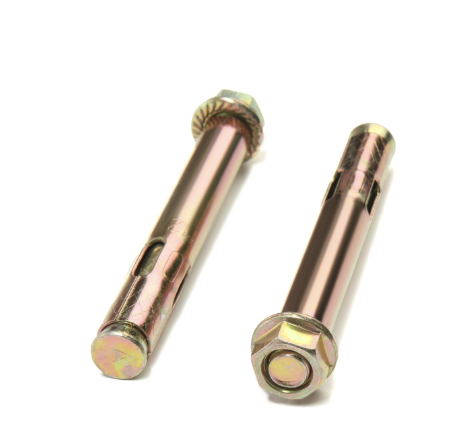

Nhược điểm của Tắc kê thép ống lỗ

• Khả năng chống ăn mòn thấp: Lớp mạ kẽm trên tắc kê chỉ có thể chịu được từ 48-72 tiếng thử nghiệm phun muối, do vậy trong điều kiện môi trường không thuận lợi như biển, nhà máy hóa chất thì lớp mạ này sẽ bị ăn mòn nhanh chóng, gây ảnh hưởng đến liên kết.
• Yêu cầu kỹ thuật cao: Lỗ khoan phải có đường kính chính xác vì nếu lỗ khoan quá nhỏ, tắc kê sẽ không giãn nở đủ để bám chắc vào bê tông. Ngược lại, nếu lỗ khoan quá lớn thì độ bám của tắc kê sẽ bị giảm

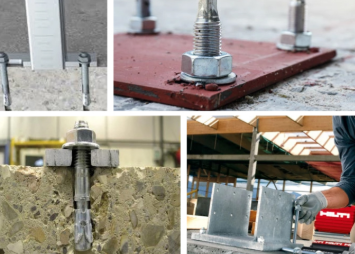

Ứng dụng chi tiết của Tắc Kê Thép Ống Lỗ

• Xây dựng: Tắc kê thép ống lỗ được sử dụng phổ biến trong các ứng dụng dùng để cố định các khung cửa sắt, cửa cuốn vào tường bê tông hoặc khung thép, giúp tạo ra độ chắc chắn, đảm bảo chi tiết không bị xô lệch qua thời gian.

• Nội thất: Tắc kê thép ống lỗ dùng để neo giữ hoặc cố định các tấm gỗ với nhau, hoặc gắn tấm gỗ với bề mặt khác như tường bê tông, thép

Hướng dẫn cách lắp đặt Tắc Kê Thép Ống Lỗ

Chuẩn bị:

• Chọn tắc kê phù hợp (M8x60 cho tải 1000 kg, M12x150 cho tải 2000 kg), máy khoan (500-800 W, tốc độ 1000-1500 RPM), mũi khoan (10-16 mm), búa.
• Kiểm tra tắc kê không cong vênh, ren trong không mòn, đảm bảo độ chính xác cấp 6H.

Khoan lỗ:

• Khoan bê tông cấp C25 với chiều sâu 60-150 mm (vượt 10-15 mm so với chiều dài tắc kê, ví dụ M8x60 cần lỗ 70-75 mm), tốc độ 1000-1500 RPM để tránh nứt vật liệu.
• Vệ sinh lỗ bằng bơm khí hoặc chổi thép để loại bỏ bụi bê tông, đảm bảo bề mặt sạch sẽ trước khi đóng tắc kê.

Đóng tắc kê:

• Dùng búa đóng tắc kê vào lỗ, đảm bảo đầu phẳng với bề mặt (±1 mm), không lỏng lẻo hoặc lệch tâm (> 2°).
• Kiểm tra bằng tay để xác nhận tắc kê bám vừa khít với thành lỗ, tránh lực đóng quá mạnh gây biến dạng rãnh.

Siết chặt:

• Lắp ty ren hoặc bu lông lục giác, siết bằng cờ lê hoặc máy siết momen (20-30 Nm), đảm bảo rãnh giãn nở mở 2-3 mm.
• Dừng khi đầu vít ép sát vật liệu, kiểm tra độ chắc chắn bằng cách kéo nhẹ (không vượt 50 kg lực tay), đảm bảo không lỏng lẻo.
