Ren cấy - Helicoil là chi tiết ren dạng dây kim loại cuộn xoắn, được lắp vào lỗ đã gia công ren giữ chuyên dụng để tạo ra một ren trong mới cho vít hoặc bu lông. Insert giúp phục hồi lỗ ren bị hỏng hoặc tạo mối ghép ren trên những vật liệu mà ren trực tiếp dễ bị hư hỏng, đặc biệt khi cần tháo lắp nhiều lần. Dòng ren cấy được Mecsu cung cấp trong nhóm này sử dụng Inox 304, quy cách DIN 8140 và có nhiều kích thước ren, chiều dài khác nhau.
Khi lựa chọn ren cấy, cần xác định đúng kích thước ren trong, bước ren, chiều dài insert và điều kiện lắp đặt. Các ký hiệu như M6x1D, M6x1.5D hay M6x2D cùng có ren M6 nhưng khác chiều dài. Ngoài ra, đường kính lỗ chuẩn bị và dụng cụ tạo ren giữ phải phù hợp với đúng loại insert; không nên tự lấy đường kính ren danh nghĩa để xác định đường kính khoan. Với ren cấy dùng để sửa ren hỏng hoặc lắp trong chi tiết có yêu cầu kỹ thuật cao, cần đối chiếu catalogue hoặc datasheet của đúng model trước khi gia công.
1. Ren Cấy - Helicoil là gì?

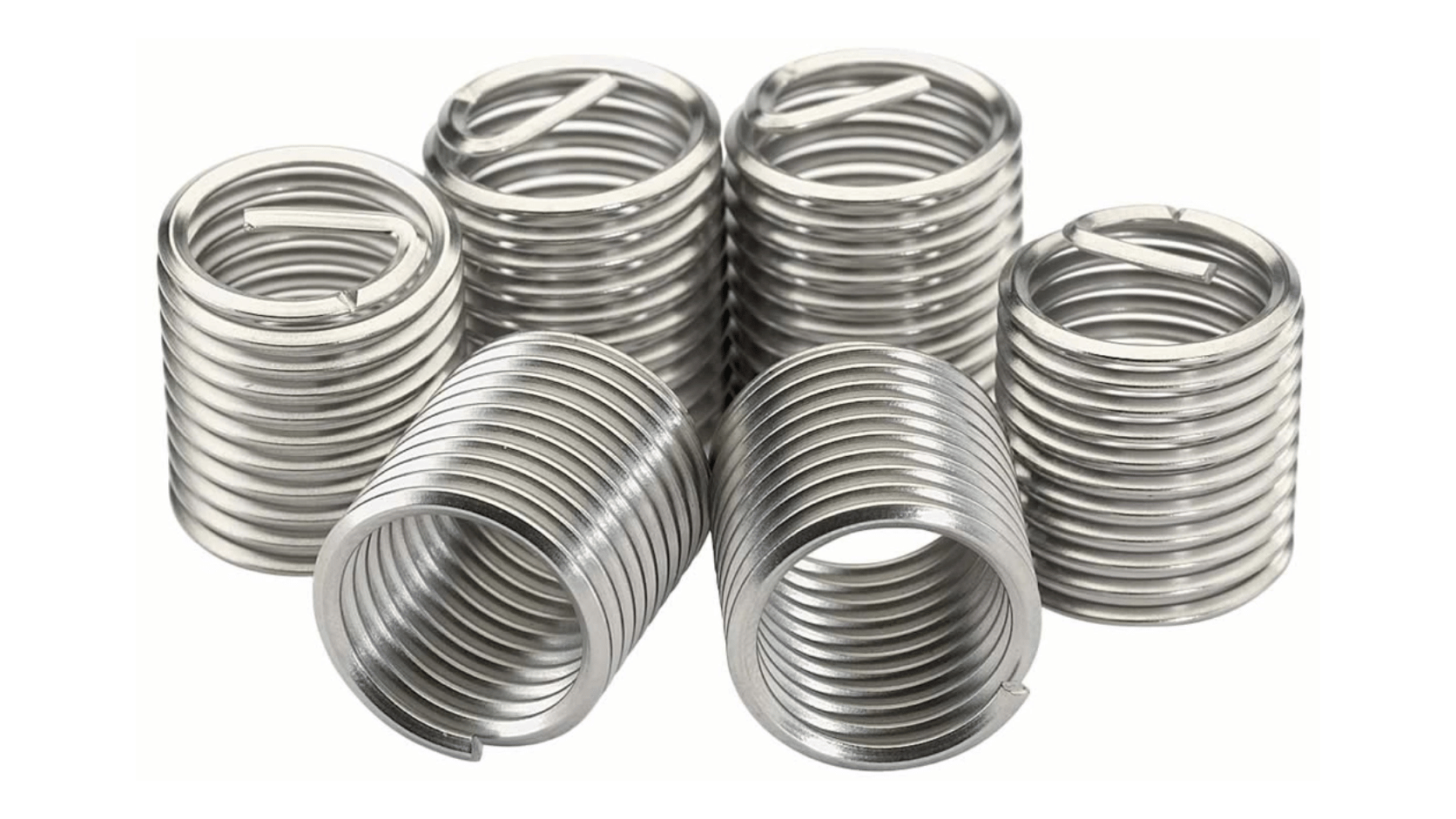

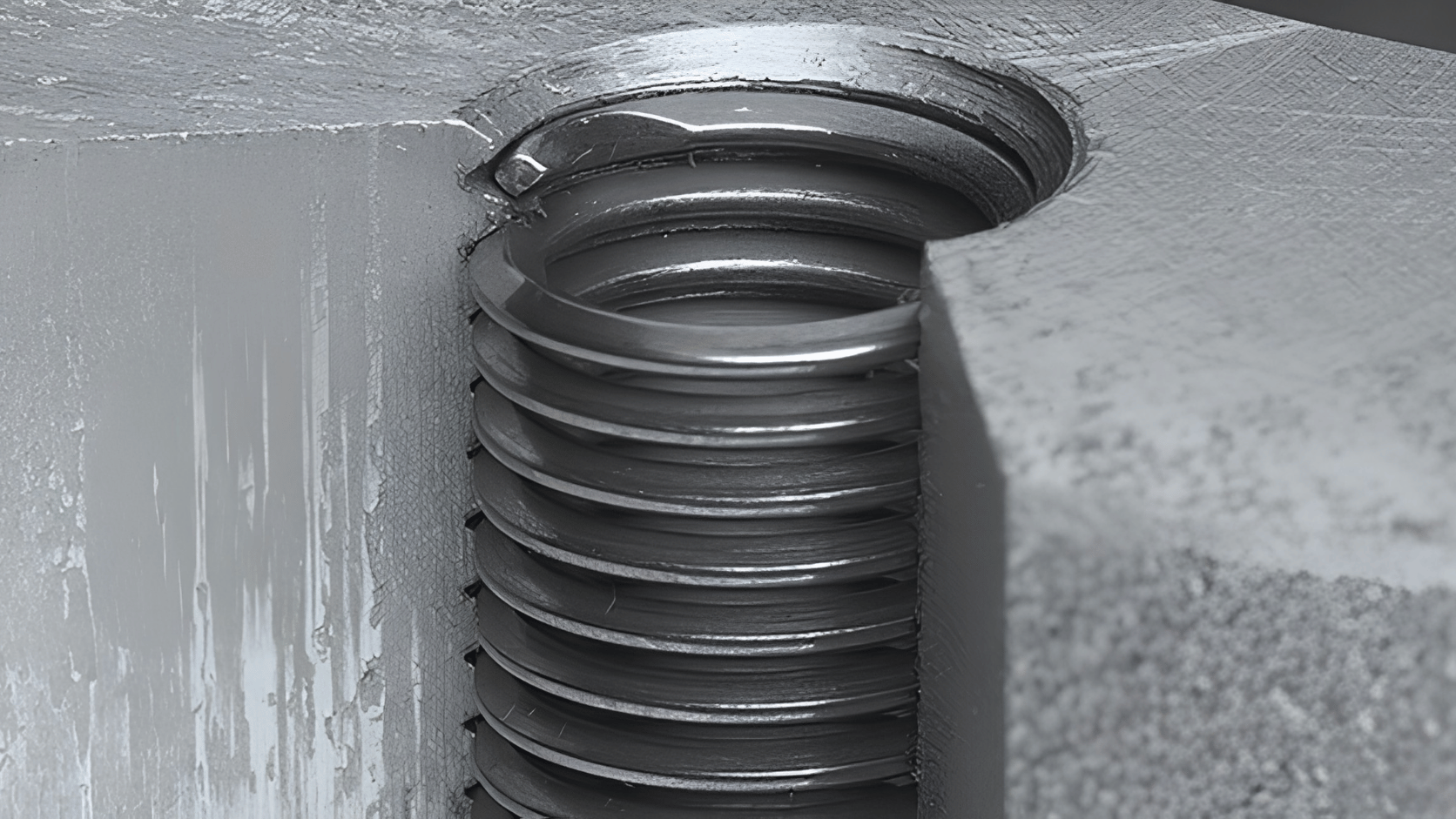

Ren cấy - Helicoil là một loại insert ren được chế tạo từ dây kim loại có tiết diện được tạo hình và cuộn thành dạng xoắn. Insert được lắp vào một lỗ đã chuẩn bị ren giữ, sau đó phần ren bên trong của insert tạo thành bề mặt ren để vít hoặc bu lông ăn ren. Cấu trúc này cho phép chuyển một lỗ ren trực tiếp trên vật liệu nền thành một mối ghép có insert trung gian.
Ren cấy thường được sử dụng trong hai trường hợp chính: phục hồi lỗ ren bị hư hỏng và gia cố mối ghép ren trong vật liệu nền có đặc tính không thuận lợi cho việc tạo ren trực tiếp. Khi vật liệu nền tương đối mềm hoặc vị trí bắt vít phải tháo lắp nhiều lần, insert có thể giúp tạo một bề mặt ren phù hợp hơn cho mối ghép. Mecsu cũng mô tả ren cấy Helicoil được sử dụng để sửa chữa và gia cố ren trên các vật liệu như nhôm, hợp kim nhẹ và nhựa kỹ thuật.
Trong danh mục Mecsu, các sản phẩm được ghi nhận là Ren Cấy Inox 304 DIN 8140. Ví dụ, mã M8x1.5D có ren M8, bước ren 1,25 mm, chiều dài sau khi lắp 12mm và đường kính lỗ khoan được công bố là 8,3 mm. Mã M10x1.5D có ren M10, bước ren 1.5 mm, chiều dài 15mm và đường kính lỗ khoan 10,3 mm. Đây là thông số của từng model và không nên áp dụng cho mọi ren cấy cùng kích thước danh nghĩa.
Ren cấy không phải là một loại vít hay đai ốc. Nó là chi tiết trung gian được đặt giữa vật liệu nền và vít hoặc bu lông. Vì vậy, để mối ghép hoạt động đúng, phải đồng bộ insert, lỗ chuẩn bị, ren giữ, dụng cụ lắp và loại vít sử dụng sau cùng.

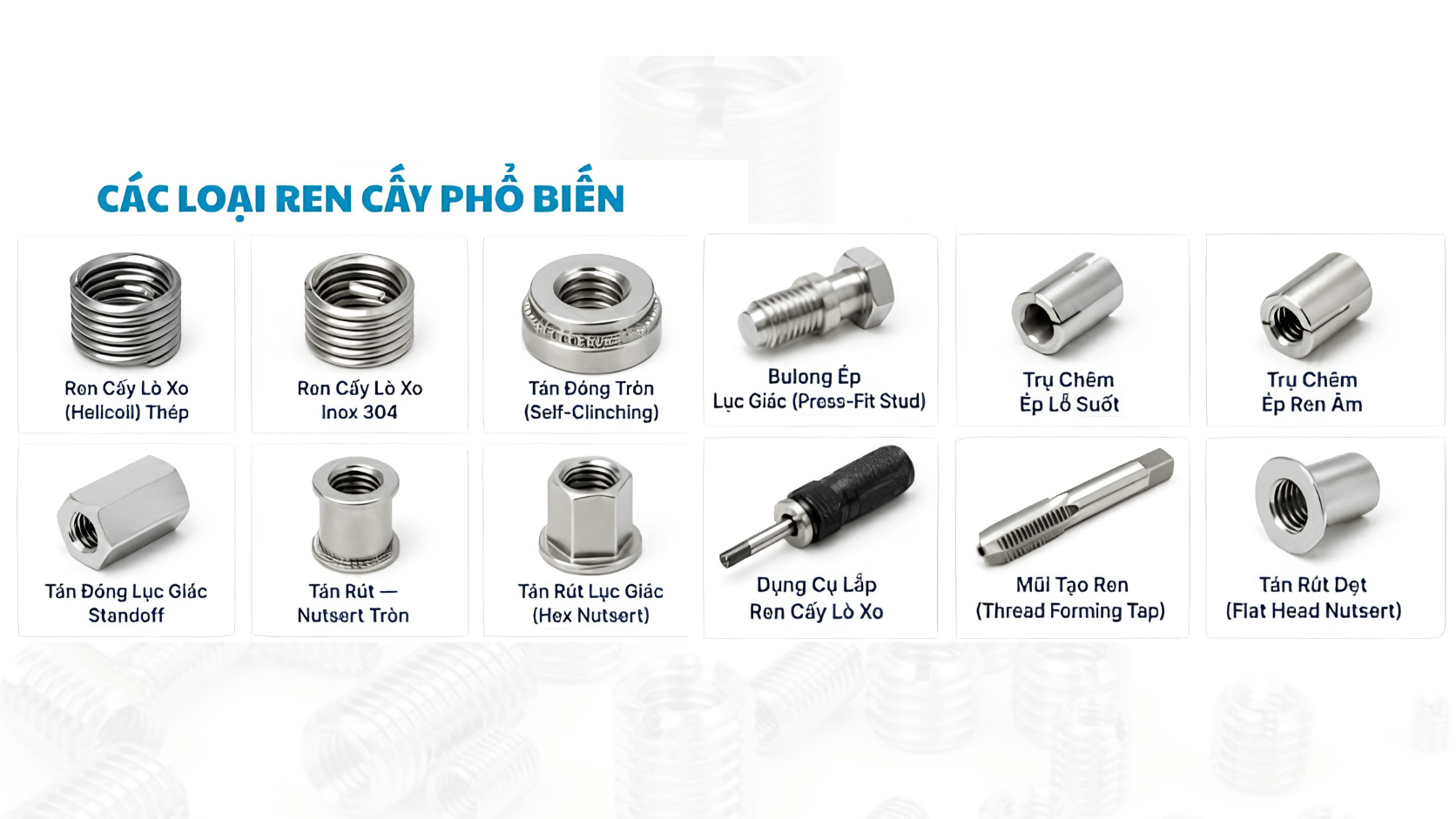

2. Các dòng Ren Cấy - Helicoil phổ biến
2.1. Phân loại theo kích thước ren
Ren cấy được lựa chọn theo kích thước ren trong mà vít hoặc bu lông cần sử dụng. Mecsu hiện có nhiều cỡ ren hệ mét, từ các kích thước nhỏ như M2, M2.5 đến các kích thước lớn hơn như M10, M12, M20 và nhiều model khác. Kích thước ren phải đi cùng bước ren; chẳng hạn M8 bước 1,25 mm và M8 với bước khác là những quy cách khác nhau.
2.2. Phân loại theo chiều dài
Chiều dài ren cấy thường được biểu thị theo bội số đường kính danh nghĩa, chẳng hạn 1D, 1.5D, 2D, 2.5D hoặc 3D. Với ren M6, insert 1D có chiều dài danh nghĩa khoảng 6mm, 1.5D khoảng 9 mm, 2D khoảng 12mm và 3D khoảng 18 mm. Mecsu hiện có các model M6 với nhiều lựa chọn chiều dài như M6x1D và M6x3D.
Chiều dài này biểu thị chiều dài của insert sau khi lắp theo quy cách của sản phẩm, không phải chiều dài của lỗ khoan. Việc chọn 1D, 1.5D, 2D hay 3D phải căn cứ vào chiều sâu ren hữu ích, vật liệu nền và yêu cầu của mối ghép.
2.3. Phân loại theo vật liệu
Ren cấy trong category Mecsu đang được đề cập sử dụng Inox 304. Vật liệu này giúp insert có khả năng chống ăn mòn phù hợp với nhiều ứng dụng cơ khí. Tuy nhiên, không nên mặc định Inox 304 phù hợp với mọi môi trường hóa chất hoặc điều kiện ăn mòn đặc biệt; những trường hợp này cần kiểm tra yêu cầu vật liệu cụ thể.
2.4. Phân loại theo kiểu ren cấy
Trong hệ thống HELICOIL có thể gặp các loại như Free Running và Screwlock. Free Running tạo ren trong để vít đi qua theo bước ren, còn Screwlock có cấu tạo tạo hiệu ứng hãm vít. Hai loại không nên được xem là tương đương trong mọi ứng dụng. Nếu cần chức năng khóa vít, phải xác nhận đúng loại insert theo catalogue hoặc datasheet thay vì suy luận từ tên “Helicoil”.
3. Cách chọn Ren Cấy - Helicoil đúng
3.1. Xác định nhu cầu và điều kiện sử dụng
Trước hết cần xác định mục đích sử dụng là phục hồi ren đã hỏng hay tạo ren gia cố cho một chi tiết mới. Nếu sửa một lỗ ren bị tuôn, phải xác định ren ban đầu là kích thước nào và bước ren bao nhiêu. Không nên lấy đường kính của lỗ đã bị hỏng làm kích thước ren cấy vì lỗ có thể đã bị biến dạng trong quá trình sử dụng.
Vật liệu nền cũng cần được xác định. Ren cấy thường hữu ích trên những vật liệu như nhôm, hợp kim nhẹ hoặc vật liệu có độ bền ren trực tiếp hạn chế. Ngoài ra, cần xem xét số lần tháo lắp, lực tác dụng lên mối ghép, chiều sâu vật liệu và môi trường làm việc.
Đối với mối ghép quan trọng, tải cao hoặc chi tiết máy chuyên dụng, không nên tự suy ra khả năng chịu lực của insert chỉ từ kích thước ren. Khả năng của mối ghép còn phụ thuộc vào vật liệu nền, chiều dài ăn ren, chất lượng lỗ và quy trình lắp đặt.
3.2. Chọn theo kích thước và thông số kỹ thuật
Sau khi xác định nhu cầu, cần xác định kích thước ren và bước ren. Tiếp theo lựa chọn chiều dài insert và kiểm tra thông số lỗ chuẩn bị theo đúng model. Một số thông số quan trọng gồm:
Thông số | Ý nghĩa khi lựa chọn |
Kích thước ren | Xác định kích thước vít hoặc bu lông sử dụng sau khi lắp insert. |
Bước ren | Phải phù hợp với vít hoặc bu lông và đúng quy cách của insert. |
Chiều dài insert | Quyết định chiều dài ren hữu ích được tạo trong vật liệu nền. |
Đường kính lỗ chuẩn bị | Phải phù hợp với ren giữ bên ngoài và được xác định theo tài liệu kỹ thuật. |
Đường kính ngoài insert | Dùng để đối chiếu khả năng lắp insert vào lỗ đã tạo ren giữ. |
Ví dụ, Ren Cấy Inox 304 DIN 8140 M10x1.5D của Mecsu có kích thước ren M10, bước ren 1.5 mm, chiều dài 15 mm, đường kính lỗ khoan 10,3 mm và đường kính ngoài ở trạng thái tự do khoảng 11,83–12,5 mm. Đây là thông số của model M10x1.5D cụ thể.
Với M8x1.5D, Mecsu công bố chiều dài insert 12mm, bước ren 1,25 mm và đường kính lỗ khoan 8,3 mm. Với M6x3D, chiều dài sau khi lắp là 18mm, bước ren 1mm và đường kính lỗ khoan được công bố là 6,2 mm. Các dữ liệu này cho thấy ngay cả khi cách gọi đều là “1.5D” hoặc “3D”, thông số lỗ chuẩn bị vẫn phải được đối chiếu theo đúng cỡ ren.
3.3. Chọn theo vật liệu, tiêu chuẩn và quy cách
Dòng sản phẩm Mecsu được kiểm tra sử dụng Inox 304 và DIN 8140. Khi lựa chọn, cần xác nhận đúng cả vật liệu và tiêu chuẩn. DIN 8140 là cơ sở để xác định quy cách của insert, nhưng không nên dùng tiêu chuẩn thay thế cho bảng thông số của model cụ thể.
Không nên tự ý thay Inox 304 bằng một loại inox khác chỉ vì cùng kích thước. Đặc tính vật liệu khác nhau có thể ảnh hưởng đến khả năng làm việc của mối ghép. Tương tự, nếu bản vẽ hoặc hồ sơ kỹ thuật yêu cầu DIN 8140 thì cần đối chiếu đúng quy cách trước khi thay thế.
3.4. Chọn theo thiết kế và khả năng làm việc

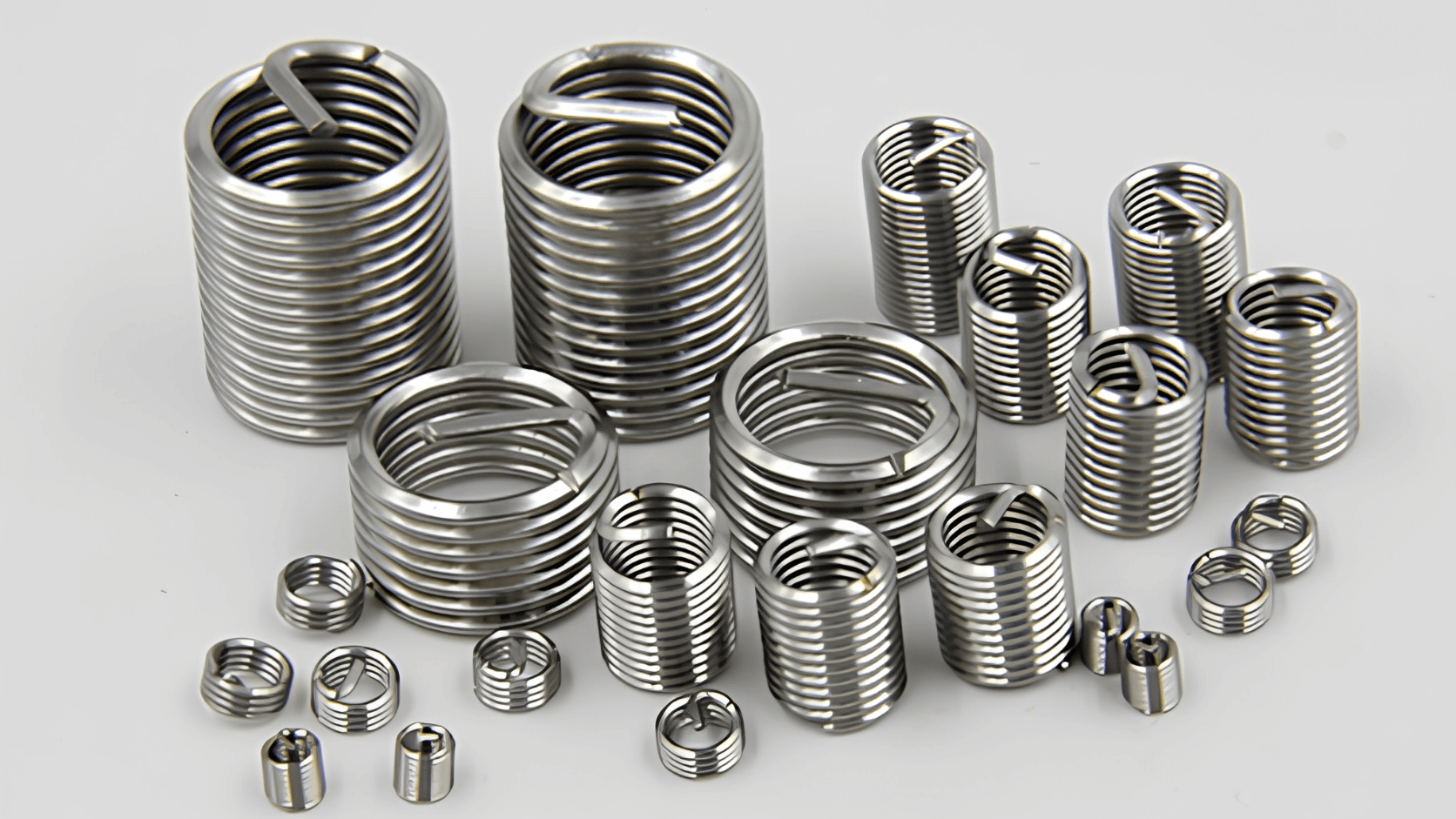

Chiều dài insert phải phù hợp với phần ren hữu ích mà vật liệu nền có thể cung cấp. Insert quá ngắn có thể không khai thác được chiều sâu ren cần thiết; insert quá dài lại có thể không phù hợp với lỗ mù hoặc gây vướng trong kết cấu.
Với lỗ mù, phải kiểm tra chiều sâu lỗ khoan, chiều sâu ren giữ và vị trí cuối cùng của insert. Không nên để dụng cụ hoặc insert chạm đáy trước khi đạt vị trí yêu cầu.
Nếu mối ghép có yêu cầu chống tự tháo, cần xác định rõ loại Free Running hay Screwlock. Không nên tuyên bố một insert thông thường có khả năng khóa vít nếu datasheet không xác nhận. Böllhoff phân biệt rõ các hệ HELICOIL theo chức năng và cung cấp dụng cụ lắp đặt chuyên dụng cho insert.
3.5. Kiểm tra tương thích và đối chiếu đúng mã trước khi mua
Trước khi đặt mua, cần đối chiếu kích thước ren, bước ren, chiều dài, vật liệu, tiêu chuẩn và đường kính lỗ chuẩn bị. Nếu đang phục hồi ren hỏng, cần xác định chính xác kích thước ren gốc trước khi lựa chọn insert.
Đặc biệt cần phân biệt các model có cùng kích thước ren nhưng khác chiều dài. Ví dụ, M6x1D và M6x3D đều dùng cho ren M6 nhưng chiều dài lần lượt khoảng 6 mm và 18 mm theo cách biểu thị D của sản phẩm. Mecsu xác nhận model M6x3D có chiều dài 18 mm.
Không nên tự xác định đường kính khoan bằng phép tính đơn giản từ đường kính ren. Ví dụ, M10x1.5D có đường kính lỗ khoan 10,3 mm theo dữ liệu Mecsu; đây phải được xem là thông số của model và hệ thống gia công cụ thể.
3.6. Khi nào cần catalogue/datasheet và những lỗi cần tránh?
Nên kiểm tra catalogue hoặc datasheet khi có nhiều model cùng kích thước ren, khi cần lựa chọn giữa 1D, 1.5D, 2D, 2.5D và 3D, khi lắp trong lỗ mù hoặc khi mối ghép có yêu cầu kỹ thuật cao.
Các lỗi thường gặp gồm chọn sai bước ren, chọn sai chiều dài insert, khoan lỗ không đúng thông số, sử dụng taro không phù hợp, lắp insert sai chiều sâu, không làm sạch phoi hoặc tự ý dùng loại Free Running thay cho Screwlock. Đường kính lỗ khoan và dụng cụ tạo ren giữ cần được xác định theo đúng hệ thống ren cấy; không nên dùng taro ren thông thường theo kích thước vít để thay thế.
Xác định ren cần phục hồi hoặc tạo mới → xác định kích thước và bước ren → kiểm tra vật liệu nền → chọn chiều dài insert → đối chiếu đường kính lỗ và ren giữ theo datasheet → chuẩn bị lỗ → tạo ren giữ → lắp insert → kiểm tra vị trí và ren trong trước khi lắp vít hoặc bu lông.
4. Hướng dẫn sử dụng & lắp đặt Ren Cấy - Helicoil

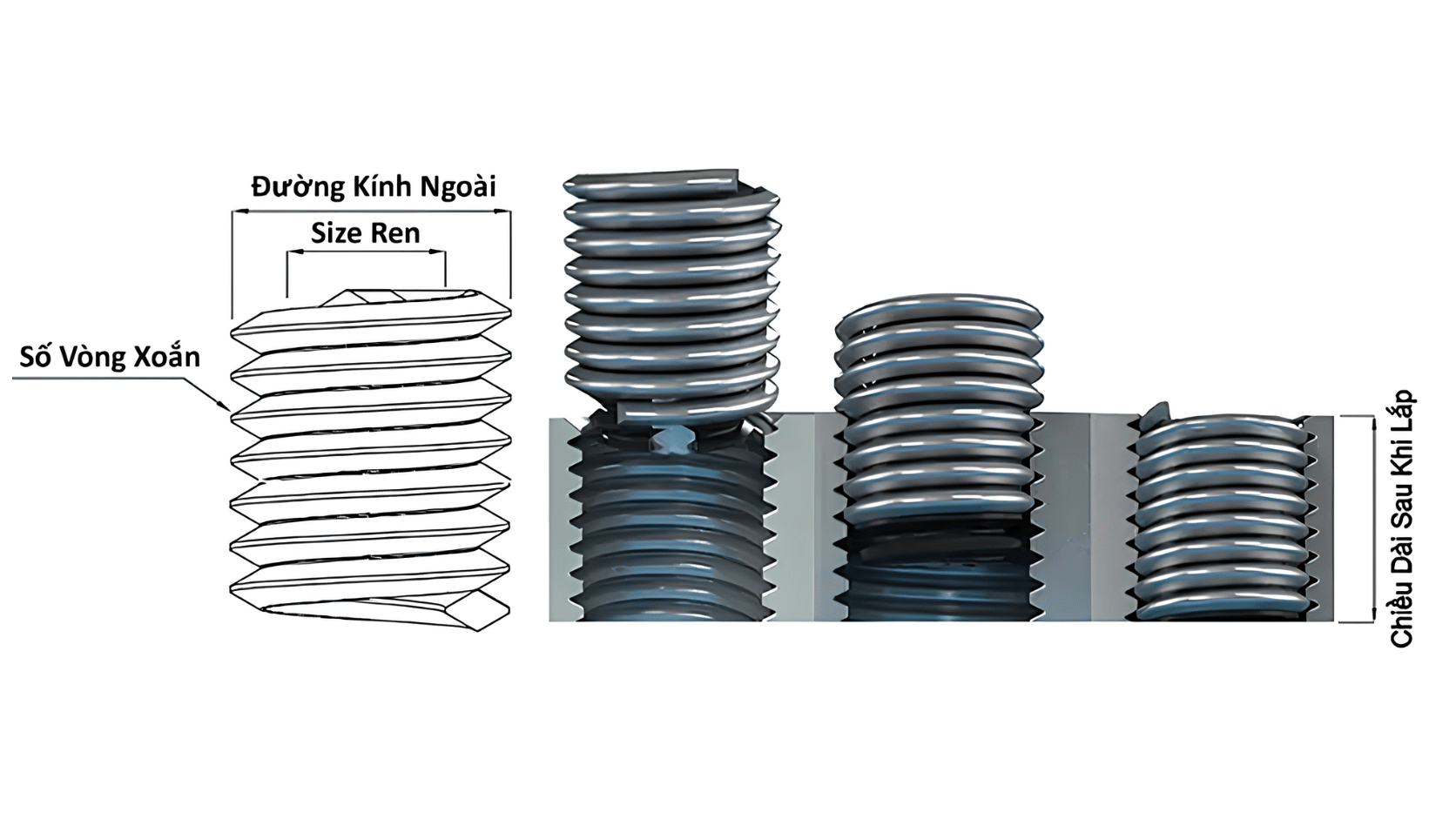

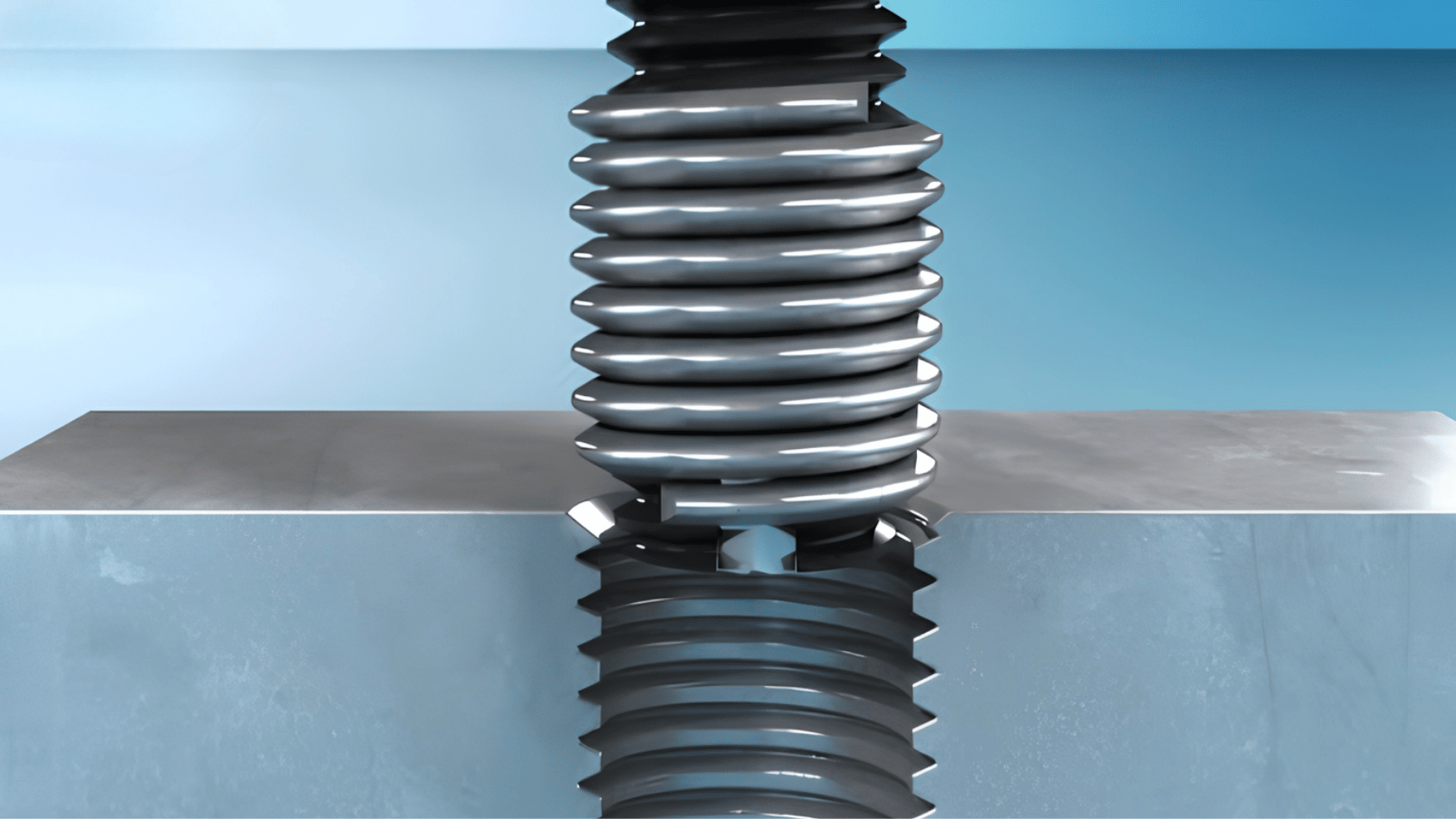

1D, 1.5D và 2D biểu thị chiều dài danh nghĩa của insert theo bội số đường kính ren. Ví dụ, với ren M6, 1D tương ứng khoảng 6 mm, 1.5D khoảng 9 mm và 2D khoảng 12 mm. Do đó, các model này có thể cùng tạo ren trong M6 nhưng có chiều dài phần ren khác nhau sau khi lắp.
Việc chọn chiều dài không nên dựa vào nguyên tắc “dài hơn luôn tốt hơn”. Cần xem chiều sâu vật liệu, chiều dài ren hữu ích cần thiết, loại lỗ và yêu cầu mối ghép. Với những ứng dụng thông thường, 1.5D là một lựa chọn phổ biến, nhưng không thể xem đây là chiều dài bắt buộc cho mọi trường hợp.
Ví dụ, Mecsu có Ren Cấy Inox 304 DIN 8140 M12x2D với ren M12, bước ren 1,75 mm và chiều dài 24mm, tương ứng 2 lần đường kính danh nghĩa. Trong khi M6x3D có chiều dài 18 mm. Đây là lý do chiều dài insert phải được lựa chọn theo đúng kích thước ren và kết cấu thực tế.
Trong trường hợp cần xác định chính xác chiều dài, đường kính lỗ hoặc dụng cụ lắp, nên sử dụng bảng thông số của đúng model thay vì suy luận từ tên sản phẩm. Điều này đặc biệt quan trọng khi phục hồi ren hỏng hoặc gia công lỗ mới cho máy móc có yêu cầu kỹ thuật cao.
