Ren Cấy Inox 304 DIN8140 M2x2D

Thông tin CHUYÊN SÂU về Ren Cấy Inox 304 DIN8140 M2x2D

1. Ren Cấy Inox 304 DIN8140 M2x2D Là Gì? – Giải Thích Chuyên Sâu

Ren cấy (hay còn gọi là Helicoil, lò xo cấy ren, Screw Thread Insert) là một loại linh kiện cơ khí dạng lò xo có tiết diện dây hình kim cương đặc biệt. Chức năng chính của nó là tạo ra một hệ ren kim loại cường độ cao bên trong các vật liệu có độ cứng thấp như nhôm, hợp kinh magie, nhựa kỹ thuật hoặc gỗ, đồng thời phục vụ việc sửa chữa các lỗ ren M2 bị hỏng (tuôn ren).

Mã sản phẩm M2x2D DIN 8140 chứa đựng các thông số kỹ thuật siêu nhỏ và chính xác: M2 xác định đường kính ren trong sau khi lắp đặt là 2mm; 2D là mã chiều dài (Length multiplier), tương đương với chiều dài thực tế sau khi lắp là $2 \times 2\text{mm} = 4\text{mm}$; và DIN 8140 là tiêu chuẩn Đức quy định khắt khe về dung sai và hình học của ren cấy. Việc sử dụng vật liệu Inox 304 giúp ren cấy không bị gỉ sét, chịu được môi trường ẩm và tăng khả năng chống mài mòn cho mối ghép khi phải tháo lắp bu lông nhiều lần.

Trong cơ khí vi mô, ren cấy M2 được coi là "áo giáp thép" bảo vệ cho các lỗ ren mỏng manh trên các vỏ máy nhôm đắt tiền, ngăn chặn tình trạng cháy ren do ma sát hoặc quá tải lực siết.

2. Thông Số Kỹ Thuật Chi Tiết Của Ren Cấy M2x2D

3. Cấu Tạo Chi Tiết Ren Cấy (Helicoil) Inox 304

Vật tư liên kết ren cấy M2 có cấu trúc hình học độc đáo để tự khóa vào phôi:

• Dây Inox tiết diện kim cương: Sợi dây Inox 304 không phải dạng tròn mà được cán thành hình thoi (kim cương). Thiết kế này tạo ra hai mặt ren: mặt ngoài bám vào lỗ taro ST, mặt trong tạo thành ren M2 chuẩn cho bu lông.
• Chân gá (Tang): Là đoạn cuối của vòng lò xo được bẻ ngang vào tâm. Đây là điểm tựa để dụng cụ lắp đặt xoáy ren cấy vào lỗ. Lưu ý: Sau khi lắp xong, phần Tang này phải được bẻ gãy bằng dụng cụ bẻ Tang chuyên dụng.
• Độ đàn hồi lò xo: Khi ở trạng thái tự do, đường kính ngoài của ren cấy lớn hơn lỗ taro một chút. Khi vặn vào, nó bị nén lại, tạo lực căng bung ngược giúp ren cấy bám chặt vĩnh viễn vào phôi nhôm/nhựa mà không cần keo dán.

4. Ưu và Nhược Điểm Của Ren Cấy M2 Inox 304

Ưu điểm nổi bật:

• Gia cường ren vĩnh cửu: Biến một lỗ ren nhôm yếu ớt thành ren thép không gỉ siêu cứng.
• Chống mòn và cháy ren: Inox 304 giảm ma sát với bu lông, cho phép tháo lắp hàng ngàn lần mà không bị lỏng ren.
• Sửa chữa lỗi sai: Cứu vãn các chi tiết nhôm đắt tiền bị taro lỗi hoặc bị tuôn ren M2 mà không cần phải thay phôi mới.
• Chịu nhiệt tốt: Hoạt động ổn định trong các bảng mạch điện tử tỏa nhiệt cao.

Nhược điểm cần lưu ý:

• Yêu cầu dụng cụ đồng bộ: Bạn không thể lắp ren cấy nếu thiếu mũi taro ST2 và thanh vặn ren cấy chuyên dụng.
• Thao tác tinh vi: Size M2 cực kỳ nhỏ (chỉ bằng đầu tăm), yêu cầu thợ có tay nghề cao và kính lúp hỗ trợ để bẻ Tang chính xác, tránh làm hỏng ren.

5. Ứng Dụng Thực Tế Trong Điện Tử & Thiết Bị Đo Lường

Kích thước M2 là quy cách siêu nhỏ, ren cấy Inox 304 M2x2D là linh kiện chủ lực tại TP.HCM cho các mảng:

• Công nghiệp điện tử & Viễn thông: Gia cường ren cho các lỗ bắt vít trên vỏ nhôm của bộ đàm, thiết bị thu phát sóng, trạm BTS mini.
• Chế tạo Drone & Flycam: Bắt vít motor và gimbal vào khung nhôm/nhựa carbon yêu cầu trọng lượng nhẹ nhưng lực giữ phải cực chắc.
• Thiết bị y tế: Lắp ráp linh kiện bên trong máy nội soi, máy đo huyết áp điện tử yêu cầu vật liệu Inox sạch và chính xác.
• Sản xuất đồng hồ & Kính mắt cao cấp: Sử dụng trong các khớp nối siêu nhỏ cần độ bền ren tuyệt đối.

6. Hướng Dẫn Lắp Đặt Ren Cấy M2 Đúng Quy Trình Kỹ Thuật

Lắp đặt ren cấy M2 sai cách sẽ làm hỏng cả lỗ taro và linh kiện. Hãy tuân thủ 4 bước của Mecsu:

• Bước 1: Khoan lỗ. Sử dụng mũi khoan 2.1mm chuẩn xác. Khoan vuông góc 90 độ.
• Bước 2: Taro ren cấy (ST Tap). Sử dụng mũi Taro ST2x0.4. Đây là mũi taro đặc chủng có kích thước lớn hơn mũi taro M2 thường. Phải taro đủ sâu để chứa hết 4mm chiều dài ren cấy.
• Bước 3: Vặn ren cấy. Đặt ren cấy vào thanh vặn (Pre-winder tool) sao cho chân Tang nằm đúng rãnh. Xoáy nhẹ nhàng ren cấy vào lỗ ST đã taro cho đến khi mặt trên của ren cấy nằm dưới bề mặt phôi khoảng 0.25 - 0.5 vòng ren.
• Bước 4: Bẻ Tang (Khâu quyết định). Rút thanh vặn ra. Đưa dụng cụ bẻ Tang (Punch) vào, dùng búa gõ nhẹ một nhát dứt khoát theo phương đứng để bẻ gãy chân Tang tại khía khuyết. Dùng nhíp gắp mẩu Tang thừa ra ngoài.

7. Cách Nhận Biết Ren Cấy Chất Lượng Cao – Lời Khuyên Từ Chuyên Gia Mecsu

Với kích thước nhỏ như M2, một sai lệch 0.01mm cũng khiến ren cấy bị kẹt bu lông. Hãy kiểm tra kỹ:

a. Dấu hiệu ren cấy đạt chuẩn DIN 8140:

• Độ bóng bề mặt: Sợi dây Inox phải sáng bóng, không có vết xước dọc hay xỉn màu.
• Khía khuyết ở chân Tang: Điểm tiếp giáp giữa vòng lò xo và chân Tang phải có một khía khuyết nhỏ sắc nét để dễ dàng bẻ gãy mà không làm biến dạng các vòng ren khác.
• Bước ren đồng nhất: Khi soi dưới kính hiển vi hoặc kính lúp, các vòng lò xo phải đều tăm tắp, không bị chồng lấn hay méo mó.

b. Nguy cơ từ ren cấy gia công lỗi, phôi thép giòn:

• Sử dụng Inox tạp chất, khi vặn vào lỗ ST lò xo bị gãy vụn nửa chừng.
• Tiết diện dây không đạt chuẩn kim cương, dẫn đến việc bu lông M2 vặn vào bị lỏng hoặc quá chặt gây cháy ren.
• Không có khía bẻ Tang, khiến việc phá Tang cực kỳ khó khăn, dễ làm hỏng toàn bộ lỗ ren vừa cấy.

Kinh nghiệm từ các kỹ sư Mecsu: "Đối với hệ M2, hãy mua ren cấy theo bộ Kit có sẵn dụng cụ lắp. Việc tự chế thanh vặn cho size M2 thường dẫn đến thất bại do lực tỳ không đều làm móp các vòng ren đầu tiên."

8. Giá Bán & Gợi Ý Mua Ren Cấy M2x2D Tại TP.HCM

a. Giá Ren Cấy Inox 304 M2x2D

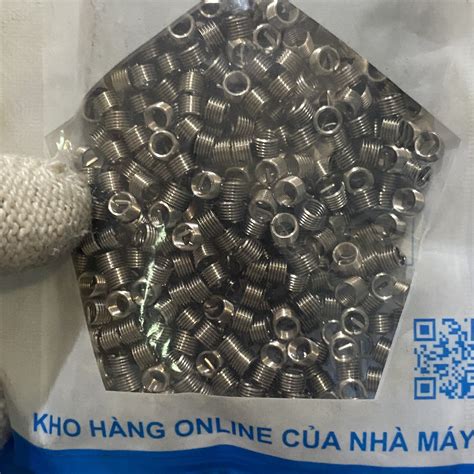

Sản phẩm thường được bán theo bịch (10 - 50 - 100 con). Mặc dù là linh kiện nhỏ, nhưng giá trị kỹ thuật và vật liệu Inox 304 chuẩn khiến mức giá cao hơn các loại tán đúc thường.

Giá tham khảo: 1,530 đ / Cái

b. Mua Ren Cấy ở đâu uy tín tại TP.HCM?

Mecsu là nhà cung cấp giải pháp phục hồi và gia cường ren chuyên nghiệp tại TP.HCM:

• Chuẩn Inox 304 - 100%: Đảm bảo mác thép không gỉ bền bỉ, bao test hóa chất kiểm tra thành phần Niken/Crom.
• Hệ sinh thái dụng cụ đầy đủ: Cung cấp trọn bộ từ mũi khoan, taro ST đến dụng cụ lắp và bẻ Tang cho đủ mọi kích cỡ từ M2 đến M30.
• Giao hàng hỏa tốc: Hỗ trợ giao nhanh trong ngày tại các khu công nghệ cao SHTP, KCN Tân Thuận phục vụ sửa chữa máy gấp.
• Tư vấn kỹ thuật chuyên sâu: Kỹ sư Mecsu hướng dẫn chi tiết cách lắp đặt cho khách hàng lần đầu sử dụng Helicoil.

9. FAQ về Ren Cấy M2x2D Inox 304

• Hỏi: Tôi dùng mũi taro M2 thường để lắp ren cấy M2 được không?
  Đáp: Tuyệt đối KHÔNG. Ren cấy M2 có đường kính ngoài lớn hơn M2 thông thường để tạo ra lòng ren trong chuẩn M2. Bạn bắt buộc phải dùng mũi Taro ST2 (Screw Thread Tap) chuyên dụng.
• Hỏi: Tại sao sau khi lắp xong, tôi vặn vít M2 vào lại thấy lỏng?
  Đáp: Có thể bạn đã taro lỗ ST quá rộng hoặc mũi taro bị mòn làm sai lệch profile ren. Hoặc bạn đã mua nhầm ren cấy Inox 201 có độ bung kém. Hãy kiểm tra lại dụng cụ đo.
• Hỏi: Ren cấy này có thể tháo ra để thay cái mới được không?
  Đáp: Được. Bạn có thể dùng nhíp nhọn hoặc dụng cụ tháo ren cấy (Extractor tool) để gắp một đầu lò xo và kéo ngược ra theo chiều ngược chiều kim đồng hồ.

10. Liên Hệ và Hỗ Trợ Tư Vấn Giải Pháp Phục Hồi Ren

Bạn đang băn khoăn về kích thước ren cấy cho vỏ máy Robot hay cần đặt hàng số lượng lớn cho dây chuyền sản xuất? Hãy để chuyên gia vật tư của Mecsu hỗ trợ bạn.

Địa chỉ: B28/I - B29/I Đường số 2B, Bình Hưng Hòa B, Bình Tân, TP.HCM

Đường dây nóng: 1800 8137

Email: sales@mecsu.vn

Trang web: mecsu.vn

11. Thông Tin Bổ Sung & Kinh Nghiệm Thực Tế Từ Mecsu

a. Kinh Nghiệm Thực Tế & Câu Chuyện Thành Công

Hiệu quả của Ren cấy Inox 304 M2x2D Mecsu đã được chứng minh qua các dự án công nghệ cao:

• Sửa chữa bảng mạch Máy CNC nhập khẩu: Một xưởng cơ khí chính xác tại Quận 9 gặp sự cố tuôn ren lỗ bắt cảm biến M2 trên đầu trục máy CNC. Việc thay thế toàn bộ trục máy tốn hàng trăm triệu đồng. Mecsu đã tư vấn giải pháp ren cấy M2, chỉ với chi phí vài trăm ngàn đồng và 15 phút thi công, lỗ ren đã được phục hồi cứng vững hơn cả nguyên bản, máy vận hành ổn định ngay lập tức.
• Sản xuất vỏ thiết bị đo lường cầm tay: Khách hàng tại KCN Linh Trung sử dụng ren cấy M2 để gia cường lỗ bắt vít trên vỏ nhôm đúc áp lực. Kết quả là sản phẩm đạt tiêu chuẩn xuất khẩu Nhật Bản nhờ mối ghép vít bền bỉ, không bị rơ lỏng sau thời gian dài sử dụng.

b. Trích Dẫn Chuyên Gia

“Trong lĩnh vực cơ khí vi mô, M2 là một thử thách về sự kiên nhẫn. Sai lầm lớn nhất là xem thường khâu bẻ Tang. Với size M2, nếu bạn dùng lực quá mạnh hoặc góc gõ không chuẩn, phần Tang gãy sẽ kéo theo biến dạng vòng ren cuối cùng, làm vít không thể đi qua được. Chọn ren cấy Inox 304 chuẩn DIN 8140 và sử dụng đúng dụng cụ bẻ Tang tịnh tiến là bí quyết để có một lỗ ren hoàn hảo trên các thiết bị cao cấp.”
— Kỹ sư Trưởng mảng Cơ khí Chính xác Mecsu (TP. Hồ Chí Minh) - Hơn 15 năm kinh nghiệm tư vấn giải pháp liên kết đặc chủng.
