Phe Gài Trục Trơn Loại RESS - Nâng Tầm Chất Lượng Gia Công Và Ổn Định Hệ Thống
Phe gài trục trơn loại RESS là một linh kiện cơ khí nhỏ nhưng đóng vai trò quan trọng trong việc cố định các bộ phận máy móc. Với thiết kế đơn giản, dễ lắp đặt và không yêu cầu rãnh gia công, loại vòng giữ này đang ngày càng được ưa chuộng trong nhiều ngành công nghiệp. Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết về vòng giữ tự khóa, từ cấu tạo, ưu điểm, cách lắp đặt đến ứng dụng thực tế.
Phe gài trục trơn loại RESS là gì?
Phe gài trục trơn RESS (Push-On Retaining Rings) là một loại vòng giữ được thiết kế để cố định các chi tiết như ổ bi, bánh răng, hoặc trục quay mà không cần rãnh định vị như các loại vòng giữ truyền thống (circlip). Điểm đặc biệt của nó là khả năng "tự khóa" khi được đẩy vào vị trí, nhờ cấu trúc đàn hồi và các ngạnh bám chặt.

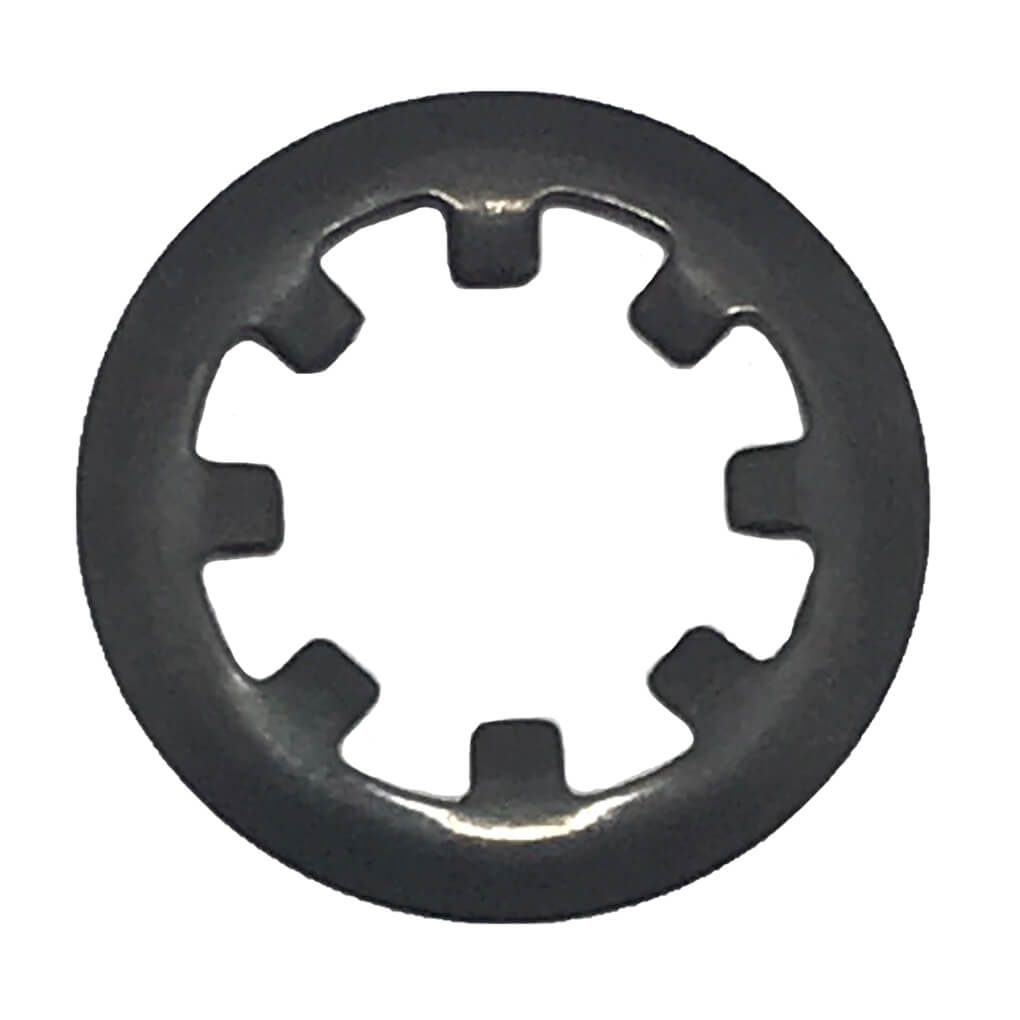

Loại vòng giữ này thường được làm từ thép lò xo, thép không gỉ hoặc hợp kim có độ bền cao, đảm bảo khả năng chịu lực và chống ăn mòn trong môi trường khắc nghiệt. Phe gài trục trơn RESS với thiết kế răng cưa bên trong, dùng để cố định chi tiết trên trục nhẵn mà không cần rãnh gia công.
Cấu tạo của phe gài trục trơn loại RESS
Phe gài trục trơn RESS có cấu trúc đơn giản nhưng tối ưu cho hiệu suất:
- Thân vòng đệm: Hình tròn, được làm từ thép cứng, đảm bảo độ bền cơ học cao.
- Ngạnh xoắn hoặc răng cưa: hướng vào trong vòng đệm, tạo lực ma sát lớn với trục, giúp cố định chắc chắn.
- Kích thước đa dạng: Đường kính trong (D) từ 3mm đến 12mm, đường kính ngoài (OD) từ 9mm đến 19mm, độ dày từ 0.25mm đến 0.4mm.
Vật liệu sản xuất sản phẩm
Phe gài trục trơn RESS được làm từ thép 65Mn – một loại thép carbon cao nổi tiếng với độ bền và khả năng đàn hồi vượt trội, thường dùng cho lò xo và vòng gài. Đặc tính:
- Độ cứng cao: Chịu áp lực và mài mòn tốt (40-50 HRC).
- Đàn hồi tốt: Giữ hình dạng sau nhiều chu kỳ sử dụng.
- Chống ăn mòn: Phù hợp môi trường khô ráo, nhưng dễ rỉ nếu không mạ/phủ chống gỉ, cần bảo quản nơi thoáng mát.
Tuy nhiên, thép 65Mn dễ bị rỉ sét nếu không được mạ hoặc phủ chống ăn mòn, vì vậy cần bảo quản ở nơi khô ráo, thoáng mát. Theo Wikipedia về thép lò xo, thép 65Mn là lựa chọn phổ biến nhờ khả năng chịu lực và độ bền cơ học cao.
Phân loại phe trục trơn loại RESS
Phe gài trục trơn RESS được phân loại dựa trên kích thước, độ dày, số răng và ứng dụng, phù hợp với các trục có đường kính từ 3mm đến 12mm. Cụ thể:
Theo đường kính trục
Phe gài trục trơn RESS được thiết kế để phù hợp với các trục có đường kính từ nhỏ đến trung bình, cụ thể:
- 3-5mm: Ứng dụng trong thiết bị nhỏ, linh kiện tinh vi.
- 6-8mm: Phù hợp máy móc công nghiệp nhẹ, động cơ nhỏ.
- 10-12mm: Dùng cho trục lớn hơn trong cơ khí chính xác.
Theo số răng
Số lượng răng trên phe gài quyết định độ bám và khả năng chịu lực trên trục nhẵn:
- 4 răng: Độ bám vừa phải, thường dùng cho trục nhỏ (3-5 mm) hoặc ứng dụng tải nhẹ.
- 5 răng: Tăng độ bám, phù hợp với trục 5-7 mm.
- 6 răng: Độ bám tốt, dùng cho trục 6-8 mm, ứng dụng phổ biến.
- 7 răng: Độ bám cao, phù hợp với trục 8-10 mm.
- 8 răng: Độ bám tối ưu, dùng cho trục lớn (10-12 mm) hoặc tải trọng cao hơn.
Số răng tăng dần theo đường kính để đảm bảo lực ma sát đủ lớn, giữ phe cố định trên trục trơn.
Theo độ dày
Độ dày ảnh hưởng đến độ đàn hồi và khả năng chịu lực của phe gài:
- 0.25mm: Trục 3-6mm, ứng dụng siêu nhẹ.
- 0.4mm: Trục 7-12mm, tăng khả năng chịu lực.
Bảng tra cứu kích thước phe gài trục trơn loại RESS cơ bản
Tên sản phẩm
Mã sản phẩm
Đường kính (D, mm)
Đường kính ngoài (OD, mm)
Độ dày (mm)
Số răng
Vật liệu
Ứng dụng
Phe Gài Trục Trơn RESS Thép 65Mn D3mm
EX11M030F0
3
9
0.25
4
Thép 65Mn
Chặn trục nhỏ, máy móc nhẹ
Phe Gài Trục Trơn RESS Thép 65Mn D3mm (50pcs/pack)
EX11M030F0P50
3
9
0.25
4
Thép 65Mn
Chặn trục nhỏ, máy móc nhẹ
Phe Gài Trục Trơn RESS Thép 65Mn D4mm
EX11M040F0
4
10
0.25
4
Thép 65Mn
Chặn trục nhỏ, thiết bị cầm tay
Phe Gài Trục Trơn RESS Thép 65Mn D4mm (50pcs/pack)
EX11M040F0P50
4
10
0.25
4
Thép 65Mn
Chặn trục nhỏ, thiết bị cầm tay
Phe Gài Trục Trơn RESS Thép 65Mn D5mm
EX11M050F0
5
11
0.25
5
Thép 65Mn
Chặn trục trung, máy móc công nghiệp
Phe Gài Trục Trơn RESS Thép 65Mn D5mm (50pcs/pack)
EX11M050F0P50
5
11
0.25
5
Thép 65Mn
Chặn trục trung, máy móc công nghiệp
Phe Gài Trục Trơn RESS Thép 65Mn D6mm
EX11M060F0
6
12.5
0.25
5
Thép 65Mn
Chặn trục trung, động cơ nhỏ
Phe Gài Trục Trơn RESS Thép 65Mn D6mm (50pcs/pack)
EX11M060F0P50
6
12.5
0.25
5
Thép 65Mn
Chặn trục trung, động cơ nhỏ
Phe Gài Trục Trơn RESS Thép 65Mn D7mm
EX11M070F0
7
14
0.4
6
Thép 65Mn
Chặn trục trung, thiết bị công nghiệp
Phe Gài Trục Trơn RESS Thép 65Mn D7mm (50pcs/pack)
EX11M070F0P50
7
14
0.4
6
Thép 65Mn
Chặn trục trung, thiết bị công nghiệp
Phe Gài Trục Trơn RESS Thép 65Mn D8mm
EX11M080F0
8
15.5
0.4
6
Thép 65Mn
Chặn trục trung, máy móc công nghiệp
Phe Gài Trục Trơn RESS Thép 65Mn D8mm (10pcs/pack)
EX11M080F0P10
8
15.5
0.4
6
Thép 65Mn
Chặn trục trung, máy móc công nghiệp
Phe Gài Trục Trơn RESS Thép 65Mn D10mm
EX11M100F0
10
18.2
0.4
8
Thép 65Mn
Chặn trục lớn, động cơ công nghiệp
Phe Gài Trục Trơn RESS Thép 65Mn D10mm (10pcs/pack)
EX11M100F0P10
10
18.2
0.4
8
Thép 65Mn
Chặn trục lớn, động cơ công nghiệp
Phe Gài Trục Trơn RESS Thép 65Mn D12mm
EX11M120F0
12
19
0.4
8
Thép 65Mn
Chặn trục lớn, máy móc nặng
Phe Gài Trục Trơn RESS Thép 65Mn D12mm (10pcs/pack)
EX11M120F0P10
12
19
0.4
8
Thép 65Mn
Chặn trục lớn, máy móc nặng
Ứng dụng của phe gài trục trơn loại RESS
Với thiết kế tăng cường độc cùng giá phải chăng, phe gài xẹp trơn RESS được ứng dụng rộng rãi trong nhiều lĩnh vực, bao gồm:
- Máy móc công nghiệp: Cố định bánh răng, vòng bi trên trục nhẵn trong máy gia công nhỏ, lắp ráp tự động, giảm rung động và tăng tuổi thọ.
- Công nghiệp ô tô: Ứng dụng hạn chế trong các bộ phận như động cơ nhỏ hoặc chi tiết phụ, không phù hợp với tải trọng cao như trục bánh xe.
- Cơ khí chế tạo nhẹ: Ứng dụng trong thiết bị cầm tay hoặc máy móc thử nghiệm cần cố định tạm thời.
Hướng dẫn cách lắp đặt phe gài trục trơn đơn giản
Để sử dụng phe gài trục trơn RESS hiệu quả và an toàn, bạn có thể làm theo các bước sau:
- Xác định kích thước trục: Đo đường kính trục (3-12mm) và chọn phe gài phù hợp (D3-D12mm).
- Chuẩn bị bề mặt trục: Đảm bảo trục nhẵn, không gỉ sét để răng cưa bám chắc.
- Sử dụng dụng cụ: Dùng kìm vòng gài hoặc kìm mũi nhọn để đặt phe gài lên trục.
- Ép răng cưa: Dùng kìm ép nhẹ để răng cưa bám chặt, đảm bảo không lỏng lẻo.
- Kiểm tra độ bám: Xoay hoặc đẩy nhẹ chi tiết, tránh lực đẩy dọc trục lớn.
- Bảo quản: Lưu trữ nơi khô ráo để ngăn rỉ sét thép 65Mn.
----------------------------------------------------------------------------------------------------------------------------------------------------------
✅Đặt Ngay Tại Mecsu – Hàng Có Sẵn, Giao Siêu Tốc!
