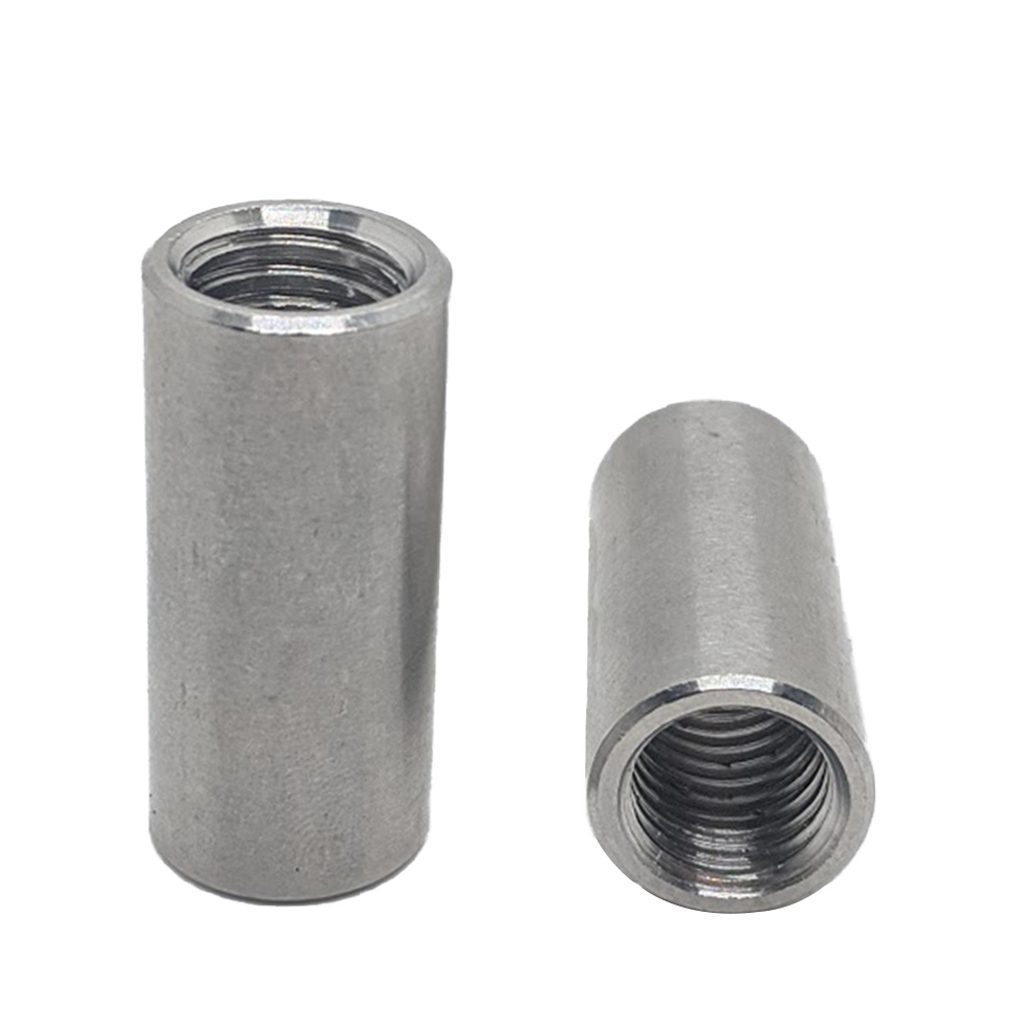

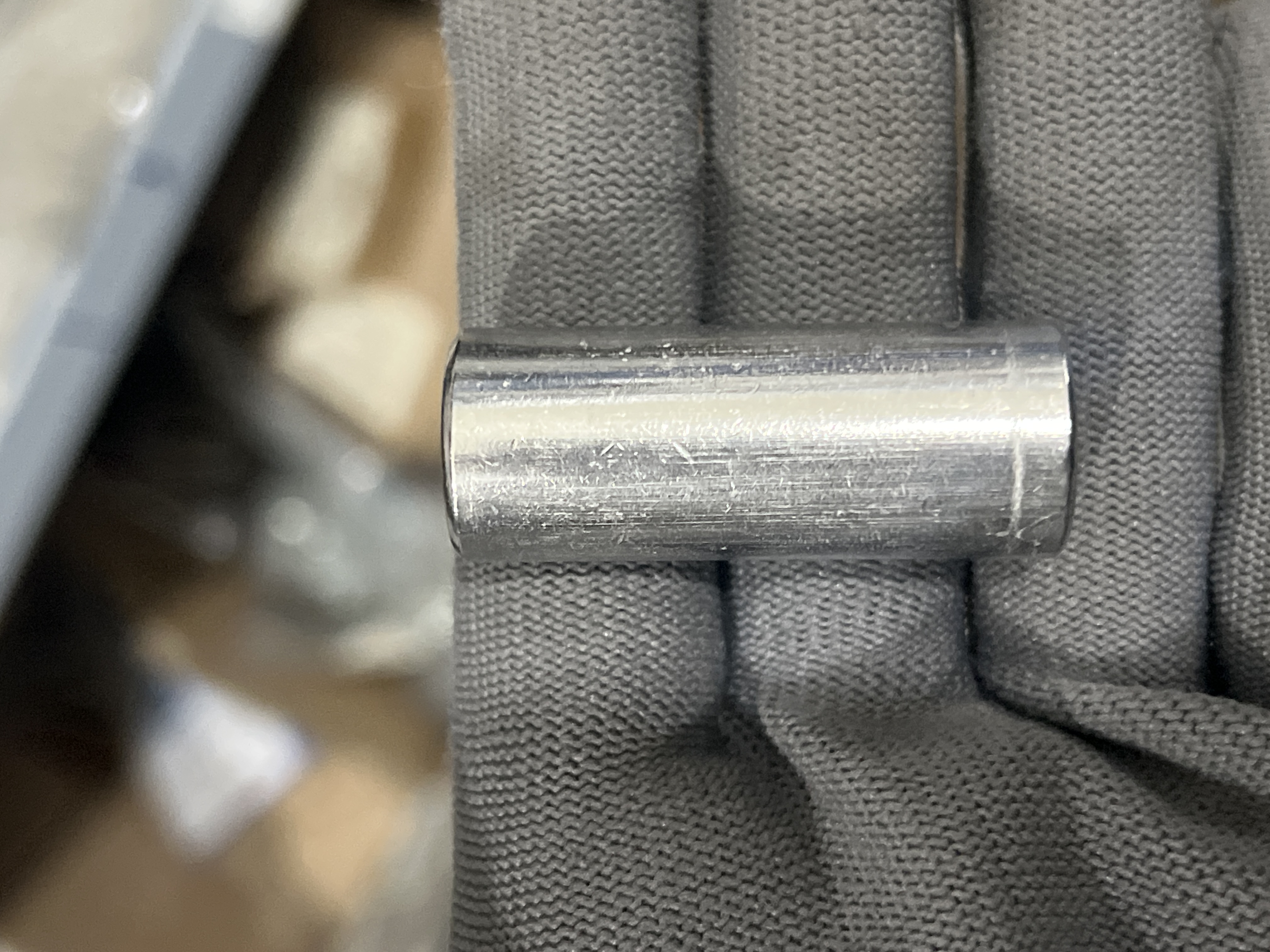

1. Tổng quan về Ống Nối Ty Ren Inox 304 M10x40

Ống Nối Ty Ren Inox 304 M10x40 (còn gọi là khớp nối ty, đai ốc khớp nối dài hoặc măng sông nối ren lục giác) là phụ kiện cơ khí chuyên dụng dùng để liên kết dọc hai thanh ty ren có cùng đường kính danh nghĩa lại với nhau. Sản phẩm được sản xuất từ vật liệu thép không gỉ SUS 304 cao cấp, mang lại khả năng chịu lực căng kéo cực tốt và tính thẩm mỹ bền vững, thích hợp cho các hệ thống giá đỡ treo trần, đường ống M&E tại các công trình cao tầng.

Với chiều dài định hình lên tới 40 mm và ren trong tiêu chuẩn 10 mm, khớp nối này đảm bảo bước ren ăn khớp sâu và phân bổ lực kéo đồng đều, triệt tiêu hoàn toàn rủi ro tuột ren hay nứt vỡ liên kết dưới tải trọng treo nặng.

2. Bảng thông số kỹ thuật tiêu chuẩn

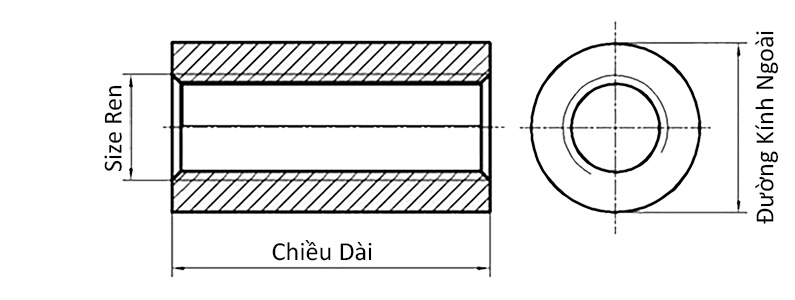

3. Cấu tạo chi tiết sản phẩm

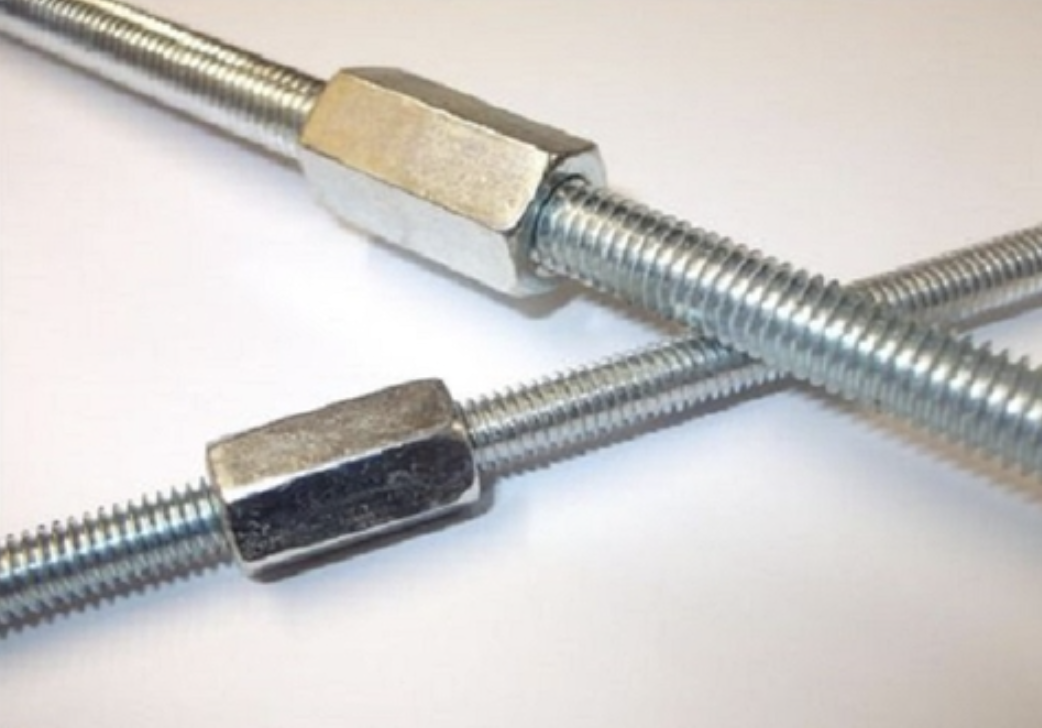

• Thân ống lục giác 14 mm: Phần vỏ ngoài được tạo hình lục giác đều cạnh phẳng, giúp người thợ kỹ thuật dễ dàng đưa cờ lê, mỏ lết cỡ 14 mm ngậm chặt để thực hiện thao tác siết tăng lực mà không bị trượt giác hay móp méo như các dòng khớp nối tròn.

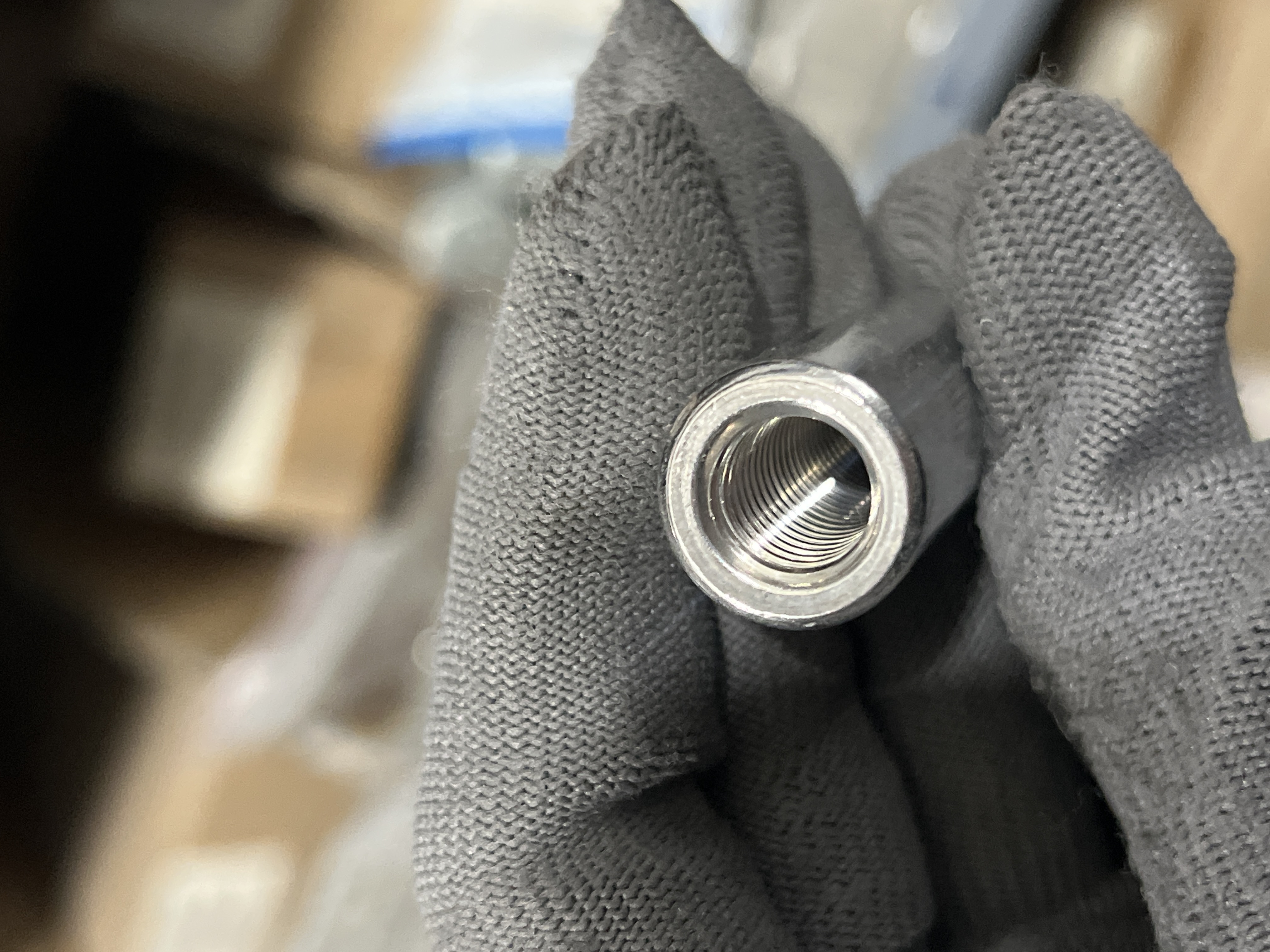

• Lòng trong tiện ren suốt: Trục rỗng bên trong ống dài 40 mm được cán tiện ren suốt từ đầu này sang đầu kia với bước ren mét chuẩn 1.5 mm. Quy trình ren tự động CNC đảm bảo độ đồng tâm hoàn hảo, không có ba-vớ dăm giúp thanh ty ren xoay vào êm ái.
• Độ dày thành ống tối ưu: Thành ống thép không gỉ được đúc dày dặn, tính toán kỹ lưỡng khả năng chịu ứng suất kéo hướng tâm khi hai đầu ty ren tỳ chặt vào nhau ở giữa ống.

4. Đặc tính kỹ thuật vật liệu Inox 304

Sự vượt trội của măng sông nối ty ren mác thép SUS 304 so với sắt mạ thường nằm ở cấu trúc cơ lý:

• Chống ăn mòn hóa học xuất sắc: Hàm lượng Crom tối thiểu 18% và Niken tối thiểu 8% tạo ra một màng mỏng oxit Crom tự phục hồi trên bề mặt, giúp ống nối chống gỉ vĩnh viễn trong điều kiện ẩm ướt, hơi muối ven biển hoặc dung dịch axit loãng.
• Độ dẻo gia cơ học cao: Inox 304 có khả năng chịu ứng suất kéo tốt, không dễ bị giòn gãy đột ngột khi hệ thống treo bị rung lắc mạnh hay chịu tải trọng va đập đột biến.
• Tính không nhiễm từ: Sản phẩm không hút nam châm trong điều kiện tiêu chuẩn, cực kỳ quan trọng cho các dự án lắp đặt phòng sạch y tế, phòng máy chủ viễn thông, trạm biến áp điện lực.

5. Ứng dụng thực tế và vai trò kỹ thuật

Khớp nối ty ren M10x40 là mắt xích liên kết chịu tải mỏi trong các hạng mục xây lắp cơ điện:

• Hệ thống cơ điện M&E: Dùng nối dài ty ren treo các tuyến máng lưới, máng cáp, khay cáp điện, đường ống điều hòa thông gió HVAC tại các tòa trung tâm thương mại.
• Hệ thống phòng cháy chữa cháy (PCCC): Liên kết giá treo dọc cho các trục ống phun nước cứu hỏa cỡ lớn chịu áp lực dòng chảy mạnh.
• Thi công trần thạch cao: Treo kết cấu trần thạch cao, trần nhôm ở những khu vực sảnh thông tầng có khoảng cách từ sàn bê tông cốt thép đến trần giả rất lớn (vượt quá chiều dài 1 m hoặc 2 m của một cây ty đơn lẻ).
• Chế tạo máy: Ứng dụng làm đai ốc căn chỉnh dài (tăng đưa) chân máy công nghiệp, hệ thống định vị cơ cấu kẹp phôi.

6. Hướng dẫn lắp đặt và bảo quản

Để mối nối đảm bảo khả năng chịu lực tối đa như một thanh ty liền mạch:

Quy trình chuẩn:

• Bước 1: Chuẩn bị 2 đầu ty ren cần nối. Đảm bảo đầu ren không bị bẹp, dính vữa xi măng.
• Bước 2: Vặn ống nối vào thanh ty thứ nhất sao cho chiều sâu ngàm ren đạt khoảng một nửa chiều dài ống nối (tức là 20mm).
• Bước 3: Vặn thanh ty thứ hai vào đầu còn lại của ống nối cho đến khi hai đầu thanh ty chạm nhau (hoặc gần chạm nhau) ở giữa ống.
• Bước 4 (Quan trọng): Để khóa chặt mối nối, nên vặn thêm 2 đai ốc (tán) ở hai đầu ống nối và siết chặt chúng ngược chiều vào ống nối. Việc này giúp chống lại hiện tượng tự tháo lỏng do rung động của tòa nhà.

7. Phân tích Ưu điểm, Nhược điểm & Cam kết Mecsu

Ưu điểm

• Siêu bền: Chống ăn mòn tuyệt đối trong điều kiện thông thường.
• Chịu tải cao: Chiều dài 40mm đảm bảo lực bám ren chắc chắn.
• Thẩm mỹ: Bề mặt sáng bóng, phù hợp cho các công trình để lộ thiên (trần hở).
• Dễ thi công: Giác lục giác chuẩn, dễ bắt cờ lê.

Nhược điểm

• Giá thành: Cao hơn so với ống nối thép mạ kẽm.
• Cần lưu ý khi siết: Inox có độ ma sát lớn, nếu siết quá nhanh bằng máy có thể gây hiện tượng "cháy ren" (dính chết).

Cam kết từ Mecsu

Mecsu cam kết cung cấp sản phẩm ống nối ty ren Inox 304 đúng chuẩn kích thước M10x40. Chúng tôi kiểm soát nghiêm ngặt hàm lượng niken và crom đầu vào, đảm bảo phôi thép chuẩn SUS304 không pha tạp chất. Từng sản phẩm xuất kho đều có bước ren sắc nét, không lỗi kẹt ren, mang lại sự tin cậy tuyệt đối cho các công trình trọng điểm.

8. Báo giá tham khảo & Đơn vị cung cấp

Giá bán Ống Nối Tyren 304 M10x40 tại Mecsu: 10,898đ / Cái (Đã có VAT)

Mecsu là tổng kho phân phối và bán lẻ vật tư cơ khí liên kết chất lượng cao tại Việt Nam, hỗ trợ giao hàng nhanh toàn quốc, chiết khấu tối đa cho các đơn thầu thi công.

Khám phá nhiều mã Ống Nối Ty Ren khác tại đây !

9. Câu hỏi thường gặp (FAQ)

1. Tôi có thể dùng ống nối M10x40 này để nối ty ren hệ inch 3/8 inch không?
Tuyệt đối không sử dụng. Dù đường kính ngoài của ty ren 3/8 inch xấp xỉ 9.5 mm (gần bằng M10), nhưng bước ren và biên dạng ren hệ inch hoàn toàn khác biệt so với ren mét thô bước 1.5 mm. Cố tình vặn sẽ gây cháy ren, kẹt cứng hoặc làm hỏng hoàn toàn ren trong của khớp nối.

2. Khớp nối ty ren M10 Inox 304 chịu tải được bao nhiêu kgf?
Ở điều kiện ăn khớp ren chuẩn (tối thiểu mỗi bên ty ren đi sâu vào trong lòng khớp nối 20 mm), liên kết có thể chịu được lực kéo phá hủy lý thuyết lên tới khoảng 1773.70 kgf (dựa trên giới hạn bền của mác thép và tiết diện danh nghĩa). Trong ứng dụng treo tải thực tế của hệ cơ điện M&E, hệ số an toàn khuyên dùng thường tính tải trọng làm việc ổn định tối đa khoảng 300 kg - 450 kg trên một điểm treo.

3. Tại xoay ống nối ty lục giác lại được ưa chuộng hơn ống nối tròn?
Ống nối lục giác (Hex Coupling Nut) có ưu thế tuyệt đối về mặt thi công thực tế. Người thợ chỉ cần một chiếc cờ lê vòng miệng hoặc đầu khẩu 14 mm tiêu chuẩn là có thể siết chặt dễ dàng. Đối với ống nối tròn, việc siết chặt bắt buộc phải dùng kìm mỏ quạ hoặc kìm bấm chết chuyên dụng, dễ làm trầy xước sâu bề mặt inox và gây móp méo thành ống.

4. Nam châm có hút nhẹ ống nối ty Inox 304 này không?
Về mặt lý thuyết luyện kim, thép không gỉ SUS 304 thuộc nhóm Austenitic hoàn toàn không có từ tính. Tuy nhiên, trong quá trình gia công nguội thực tế tại nhà máy (như cán nguội tạo hình lục giác và dập tiện ren trong), cấu trúc tinh thể tại các vòng ren có thể bị biến đổi một phần sang dạng Martensitic, dẫn đến hiện tượng nam châm bị hút nhẹ ở bề mặt ren. Đây là hiện tượng vật lý hoàn toàn bình thường và không hề làm suy giảm khả năng chống rỉ của Inox 304.

5. Làm thế nào để kiểm soát hai đầu ty ren đi sâu bằng nhau trong lòng ống nối?
Phương pháp thi công chuẩn xác nhất là người thợ dùng bút đánh dấu mực trên cả hai đầu thanh ty ren một khoảng bằng đúng một nửa chiều dài ống nối (tức 20 mm). Khi vặn ty vào ống nối, chỉ cần xoay cho đến khi vạch dấu mực chạm sát mép ống nối là đảm bảo lực cân bằng tải trọng tuyệt đối ở tâm ống.
