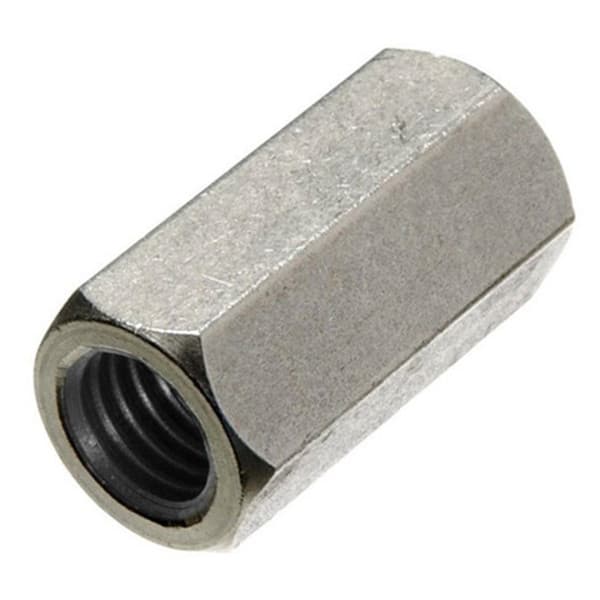

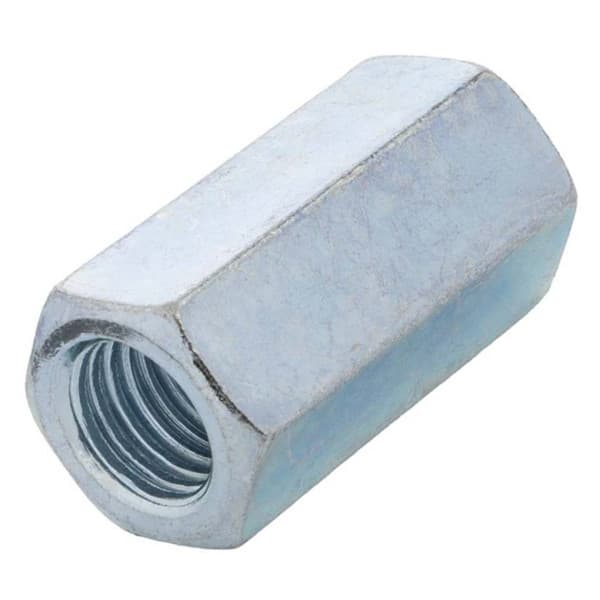

Ống Nối Ty Ren là phụ kiện có dạng ống rỗng, bên trong được tạo ren để liên kết hai đoạn ty ren hoặc các chi tiết có ren tương ứng. Sản phẩm thường có thân ngoài dạng tròn hoặc lục giác tùy cấu hình, trong đó kiểu thân lục giác giúp sử dụng dụng cụ siết thuận tiện hơn.
Khi lựa chọn, cần xác định đúng kích thước ren, bước ren, chiều dài, đường kính ngoài, vật liệu và xử lý bề mặt. Đặc biệt, ren bên trong của ống nối phải tương thích với ty ren cần ghép. Không nên chỉ dựa vào đường kính danh nghĩa hoặc hình dạng bên ngoài khi thay thế một mã sản phẩm khác.

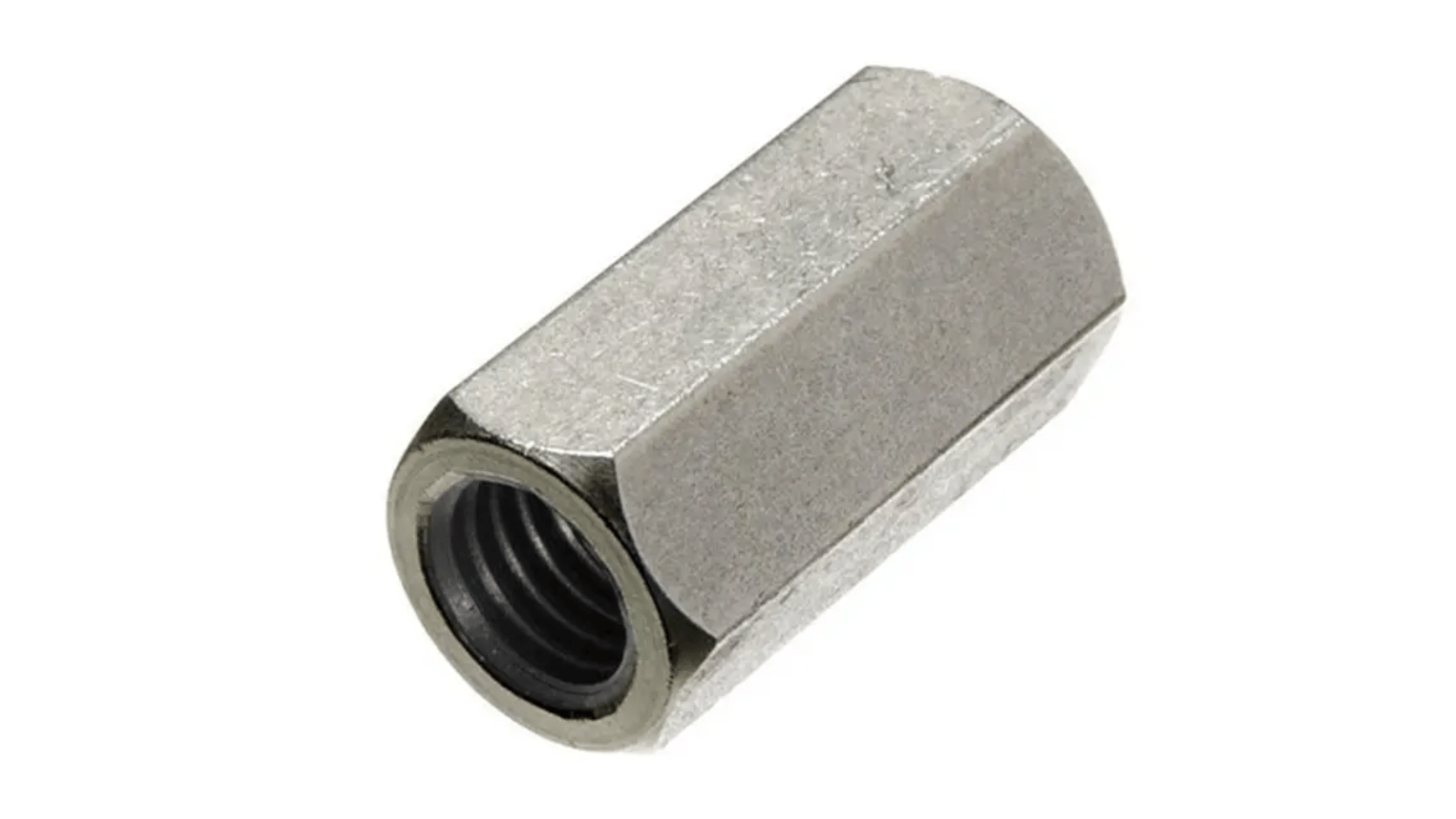

1. Ống Nối Ty Ren là gì?
Ống Nối Ty Ren là phụ kiện dùng để nối hai đoạn ty ren thành một đoạn liên kết dài hơn. Sản phẩm có cấu tạo dạng ống với phần ren được gia công bên trong, cho phép hai đầu ty ren được vặn vào từ hai phía.
cờ lê hoặc dụng cụ phù hợp trong quá trình lắp đặt.
Chức năng chính của ống nối là tạo liên kết giữa hai đoạn ty ren có cùng quy cách ren, qua đó kéo dài chiều dài của hệ ty. Sản phẩm có thể được sử dụng trong các hệ thống treo, giá đỡ và những mối liên kết cần nối dài ty ren.

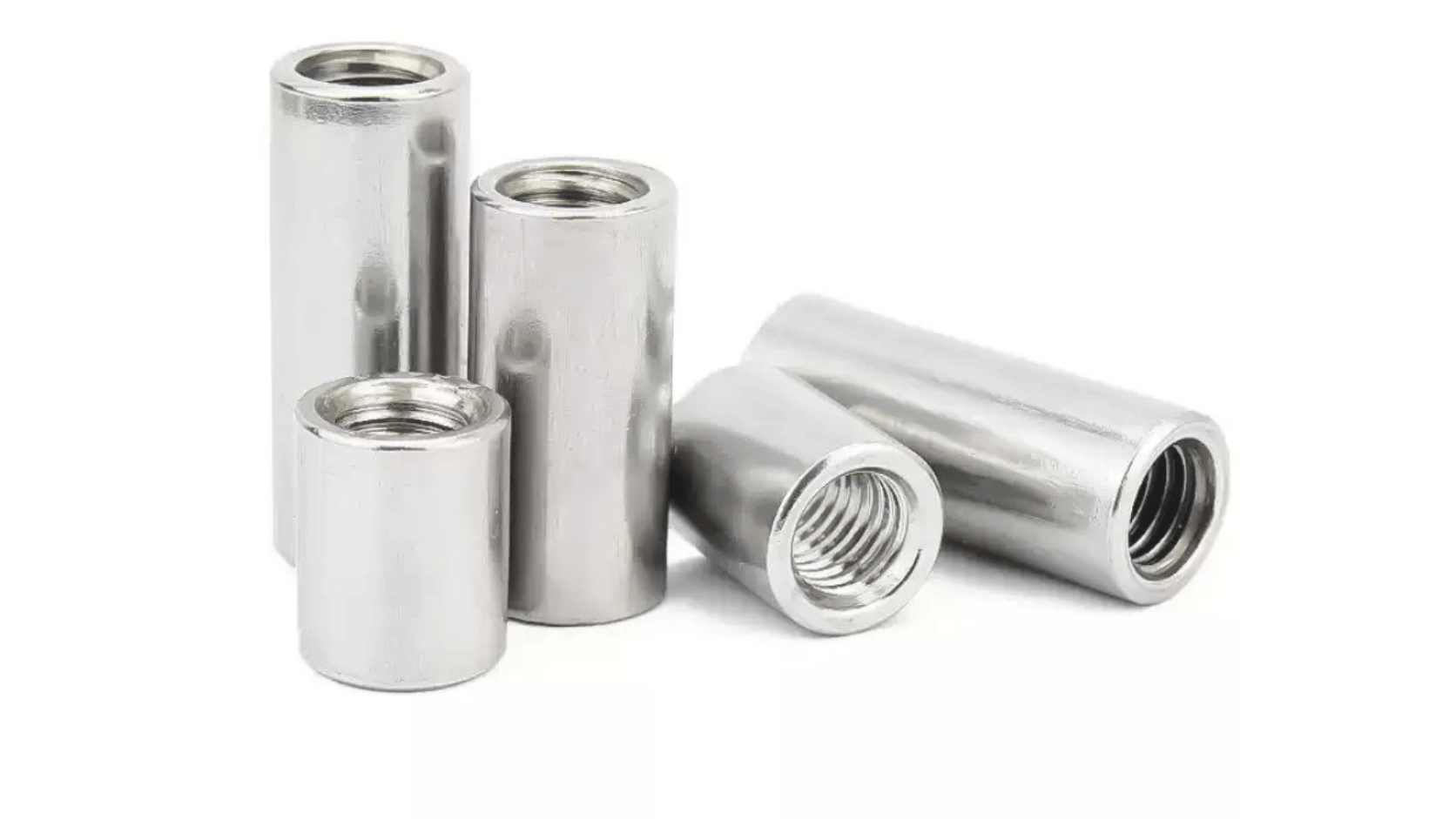

2. Các dòng Ống Nối Ty Ren phổ biến
3.1. Xác định nhu cầu và điều kiện sử dụng
Trước tiên cần xác định mục đích sử dụng ống nối, chẳng hạn nối dài ty ren trong hệ thống treo hoặc liên kết. Đồng thời cần xác định kích thước và loại ty ren đang sử dụng để lựa chọn ống nối tương ứng.
Nếu ống nối được sử dụng trong môi trường ẩm hoặc có nguy cơ ăn mòn, cần xem xét vật liệu và xử lý bề mặt. Với những ứng dụng sử dụng inox, cần xác định đúng mác vật liệu thay vì chỉ dựa vào tên gọi chung là “inox”.
Nếu mối nối nằm trong hệ thống chịu tải, cần xem xét yêu cầu của toàn bộ hệ thống. Không nên đánh giá khả năng làm việc của mối nối chỉ dựa vào chiều dài hoặc kích thước ngoài của ống.
3.2. Chọn theo kích thước và thông số kỹ thuật
Kích thước ren, bước ren và chiều dài là những thông số quan trọng nhất khi lựa chọn. Ren trong phải có cùng quy cách với ty ren cần nối để bảo đảm hai chi tiết ăn khớp.
| Thông số | Ý nghĩa | Cần đối chiếu |
| Kích thước ren | Xác định kích thước ty có thể lắp | Kích thước ren của ty |
| Bước ren | Xác định khả năng ăn khớp của ren | Bước ren của ty và phụ kiện |
| Chiều dài | Quyết định chiều dài phần ống nối | Chiều sâu lắp của hai đoạn ty |
| Đường kính ngoài | Quyết định kích thước thân ống | Không gian lắp đặt và dụng cụ giữ |
| Vật liệu | Ảnh hưởng đến đặc tính và khả năng chống ăn mòn | Điều kiện môi trường |
Ví dụ, ống nối ren M8 có bước ren 1,25 mm, M10 có bước ren 1,5 mm và M12 có bước ren 1,75 mm theo các quy cách sản phẩm tương ứng. Vì vậy, không nên chỉ chọn theo ký hiệu M8, M10 hoặc M12 mà bỏ qua bước ren.
Chiều dài cũng phải được kiểm tra theo từng mã. Chẳng hạn, ống nối thép mạ kẽm M8 có quy cách dài 35 mm, M10 dài 40 mm và M12 dài 45 mm trong bảng thông số sản phẩm. Ống nối inox 304 cũng có các chiều dài riêng theo từng kích thước.
3.3. Chọn theo vật liệu, tiêu chuẩn và quy cách

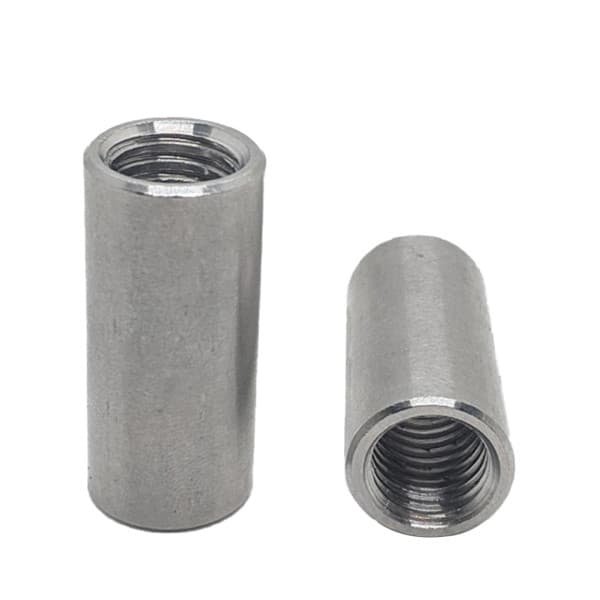

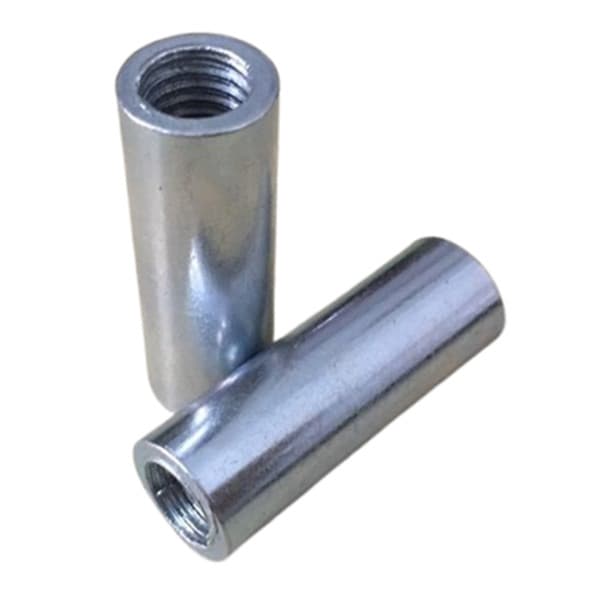

Ống Nối Ty Ren có thể sử dụng thép hoặc inox 304. Với ống nối thép, bề mặt có thể được mạ kẽm tùy sản phẩm. Với ống nối inox 304, vật liệu có khả năng chống ăn mòn tốt trong nhiều môi trường sử dụng thông thường.
Bảng quy cách sản phẩm phân biệt rõ ống nối thép mạ kẽm và ống nối inox 304 theo từng kích thước, chiều dài và đường kính ngoài. Vì vậy, khi lựa chọn cần đối chiếu đúng vật liệu thay vì chỉ dựa vào kích thước ren.
Nếu yêu cầu kỹ thuật của công trình quy định tiêu chuẩn cụ thể, cần kiểm tra tài liệu kỹ thuật của đúng sản phẩm. Không nên tự suy luận tiêu chuẩn chỉ từ hình dạng hoặc tên gọi của ống nối.
3.4. Chọn theo thiết kế và khả năng làm việc
Ống nối có ren trong nên khả năng liên kết phụ thuộc vào sự ăn khớp giữa ren của ống và ren của ty. Hai đoạn ty cần được lắp đúng quy cách để tạo liên kết ổn định.

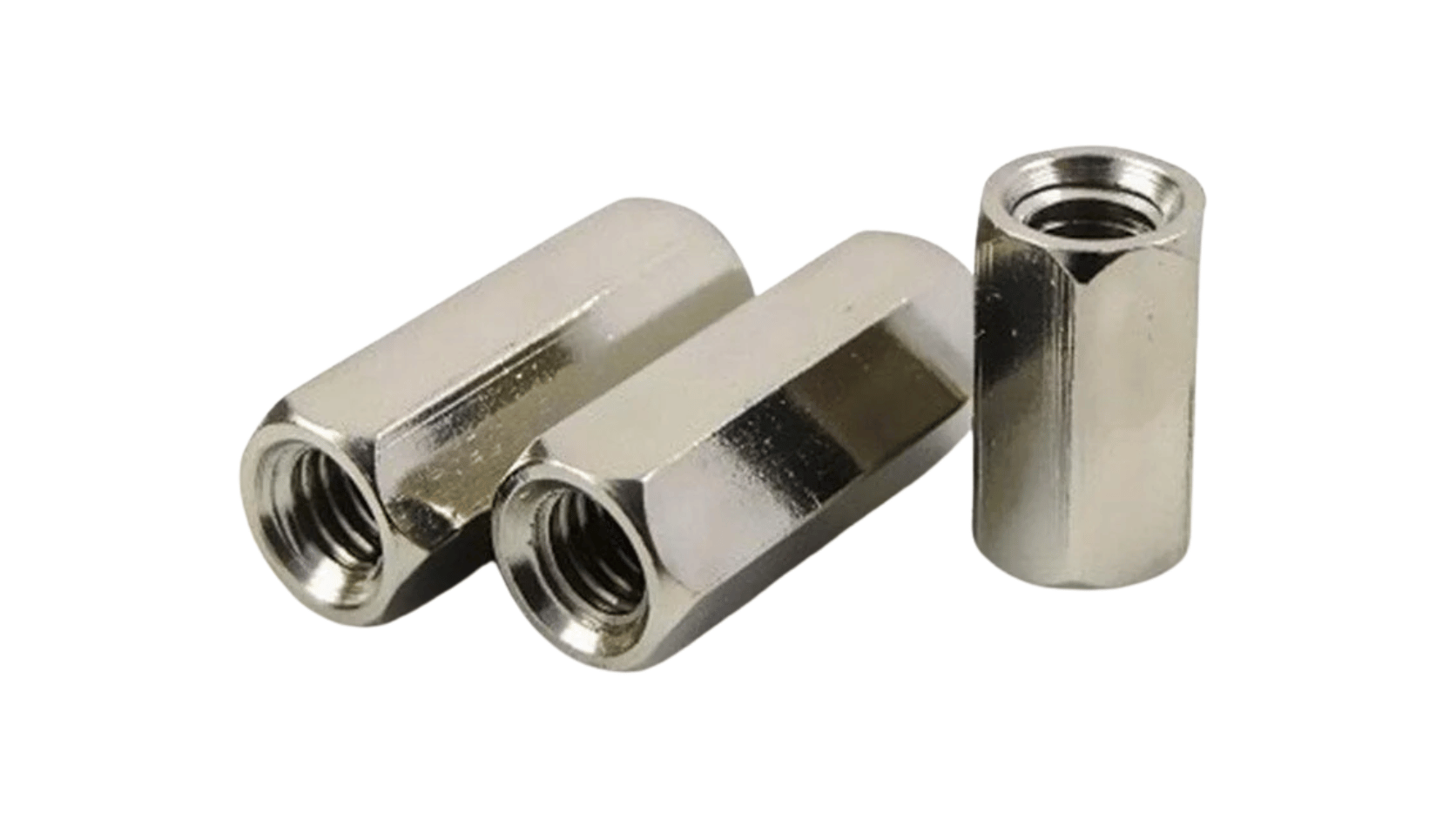

Dạng thân lục giác tạo điều kiện sử dụng cờ lê hoặc dụng cụ phù hợp để giữ và siết ống nối. Kích thước ngoài của thân cần được xem xét nếu vị trí lắp đặt hạn chế không gian thao tác.
Với hệ thống chịu tải, không nên đánh giá mối nối chỉ dựa trên kích thước ren. Cần xem xét ty ren, ống nối, đai ốc, phụ kiện và điểm liên kết như một hệ thống hoàn chỉnh.
3.5. Kiểm tra tương thích và đối chiếu đúng mã trước khi mua
Trước khi lựa chọn cần kiểm tra kích thước ren, bước ren, chiều dài, vật liệu và đường kính ngoài của ống nối. Đồng thời kiểm tra hai đoạn ty ren có cùng quy cách với ren trong của ống hay không.
Đây là bước đặc biệt quan trọng khi thay thế, vì các kích thước gần nhau có thể có bước ren khác nhau. Ví dụ, M8 có bước ren 1,25 mm trong khi M10 có bước ren 1,5 mm; không thể sử dụng ống nối M8 cho ty M10 chỉ vì hình dạng tương tự.
Nếu đang thay thế ống nối cũ, nên kiểm tra trực tiếp kích thước ty và đối chiếu bảng thông số thay vì chỉ đo đường kính ngoài của ống. Với các mã khác nhau về vật liệu hoặc chiều dài, cần xác nhận đúng cấu hình trước khi sử dụng.
5. Những lỗi thường gặp khi sử dụng Ống Nối Ty Ren
- Chọn sai kích thước ren.
- Nhầm bước ren giữa các kích thước.
- Dùng ống nối không tương thích với ty ren.
- Chọn sai chiều dài hoặc vật liệu.
- Làm hỏng ren trong quá trình lắp đặt.
- Không kiểm tra điều kiện môi trường khi lựa chọn vật liệu.
- Đánh giá khả năng chịu tải chỉ dựa vào kích thước ống nối.
6. Ống Nối Ty Ren có dùng được cho hai ty ren khác kích thước không?
Ống nối ty ren thông thường phải có ren trong tương thích với ty ren được sử dụng, vì vậy không thể mặc định dùng một ống nối để nối hai ty có kích thước khác nhau. Các loại ống nối trong bảng quy cách được xác định theo từng kích thước ren như M6, M8, M10, M12, M14, M16 hoặc M20. Khi cần nối hai loại ren khác kích thước hoặc khác hệ ren, phải sử dụng phụ kiện chuyển đổi phù hợp nếu có giải pháp được xác nhận về kỹ thuật.
