Bu Lông Lục Giác Chìm Đầu Trụ Thép Đen: Cấu Tạo, Thông Số Và Ứng Dụng Thực Tế

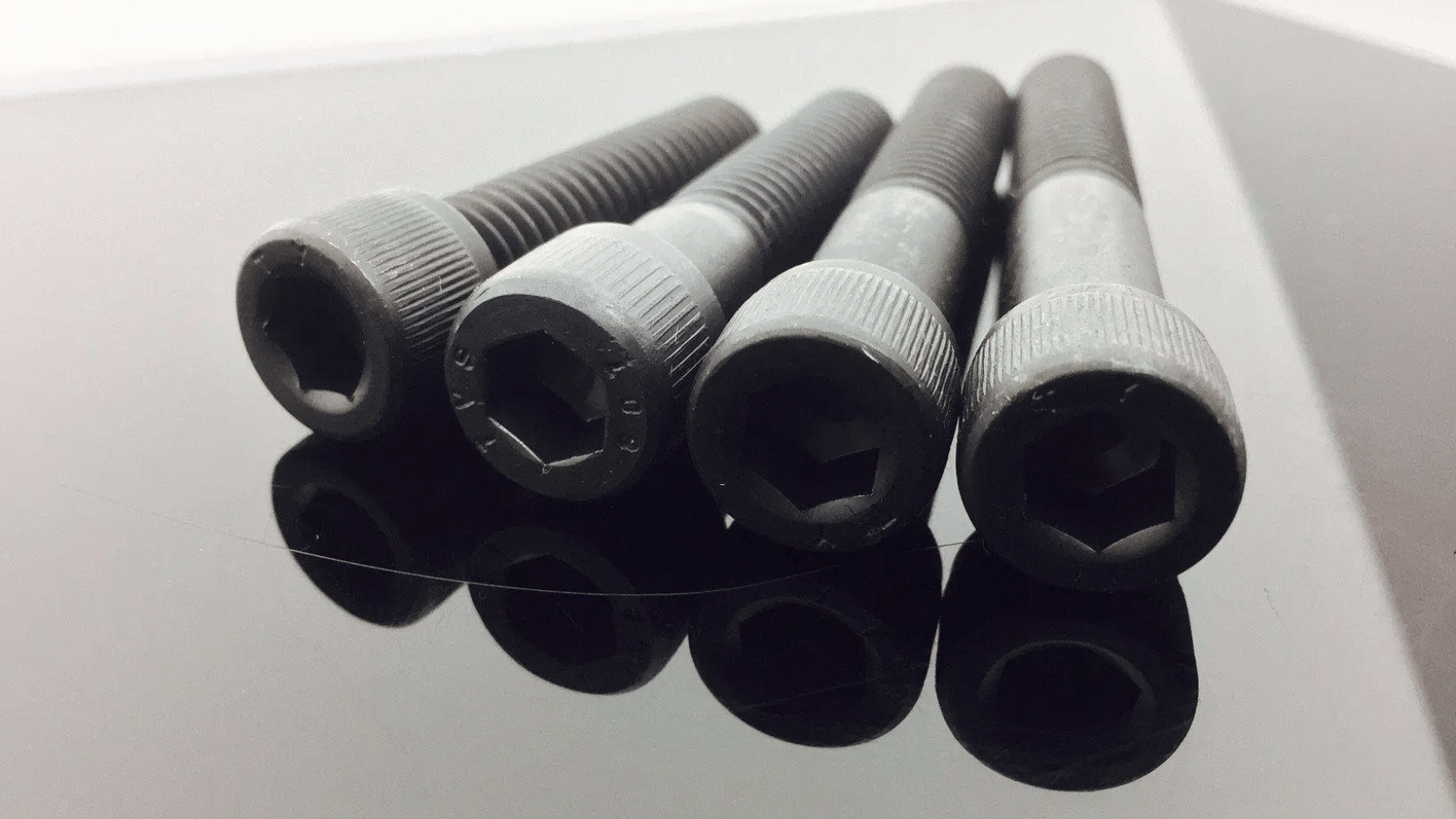

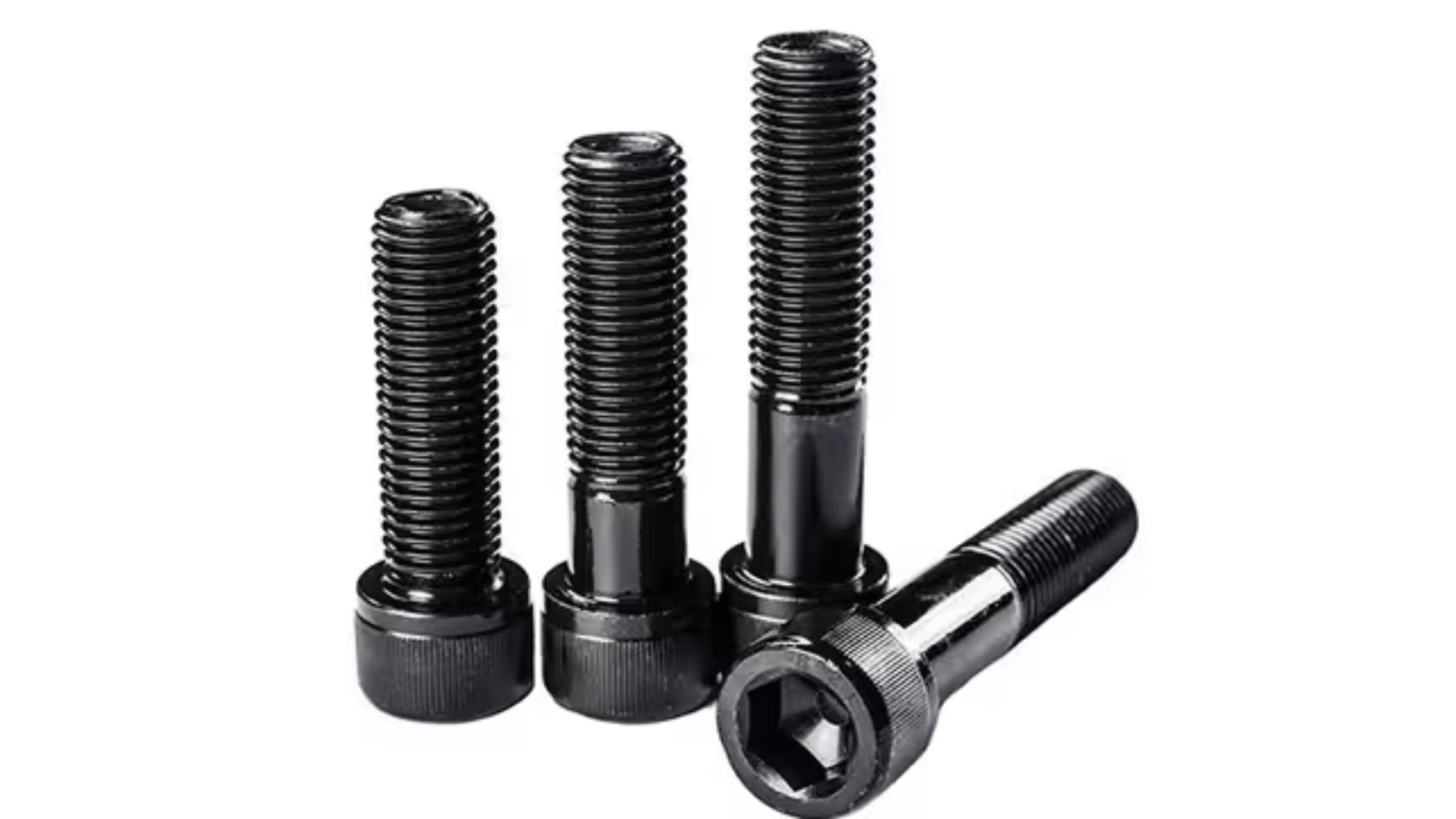

Bu lông lục giác chìm đầu trụ thép đen, hay còn gọi là "socket head cap screw" trong tiếng Anh, là một loại bu lông có đầu hình trụ với lỗ lục giác chìm, cho phép siết chặt hoặc tháo lỏng bằng chìa khóa lục giác. Trên thị trường, sản phẩm này còn được biết đến với các tên gọi như bu lông lục giác chìm, bu lông đầu trụ lục giác chìm, hoặc bu lông lục giác chìm đầu trụ.
Bu lông lục giác chìm đầu trụ thép đen được sản xuất theo tiêu chuẩn DIN 912, đảm bảo độ chính xác và chất lượng cao. Sản phẩm này thường được chế tạo từ thép hợp kim cường độ cao, đạt cấp bền 12.9, và được xử lý bề mặt bằng phương pháp oxit đen (black oxide) để tăng khả năng chống ăn mòn nhẹ trong môi trường khô.
Cấu tạo của bu lông lục giác chìm đầu trụ thép đen
Bu lông lục giác chìm đầu trụ thép đen gồm các bộ phận chính sau:
- Đầu bu lông: Hình trụ với lỗ lục giác chìm, cho phép sử dụng chìa khóa lục giác để thao tác.
- Thân bu lông: Thanh trụ tròn có ren, có thể là ren suốt hoặc ren lửng tùy theo yêu cầu sử dụng.
Dưới đây là bản vẽ kỹ thuật mô tả chi tiết cấu tạo của bu lông lục giác chìm đầu trụ theo tiêu chuẩn DIN 912:
Tiêu chuẩn kỹ thuật của bu lông lục giác chìm đầu trụ thép đen
Bu lông lục giác chìm đầu trụ thép đen được sản xuất theo tiêu chuẩn DIN 912, với các thông số kỹ thuật chính như sau:
- Đường kính danh nghĩa (d): Từ M3 đến M30
- Bước ren (P): Tùy theo đường kính, ví dụ: M3 - 0.5mm, M4 - 0.7mm, M5 - 0.8mm
- Chiều dài ren tiêu chuẩn (b): Phụ thuộc vào chiều dài tổng thể của bu lông
- Đường kính đầu bu lông (dk): Tương ứng với đường kính danh nghĩa
Chiều cao đầu bu lông (k): Tương ứng với đường kính danh nghĩa - Kích thước chìa khóa lục giác (s): Tương ứng với đường kính danh nghĩa
Bảng thông số chi tiết của bu lông lục giác chìm đầu trụ thép đen
Tên sản phẩm
Size
Đường kính (mm)
Chiều dài phổ biến (mm)
Bước ren (mm)
Cấp bền
Giá thấp nhất (VNĐ/cái)
Giá cao nhất (VNĐ/cái)
M3
3
6 - 30
0.5
8.8 - 12.9
350
1.190
M4
4
8 - 40
0.7
8.8 - 12.9
380
2.290
M5
5
10 - 50
0.8
8.8 - 12.9
590
3.940
M6
6
12 - 60
1.0
8.8 - 12.9
710
5.780
M8
8
16 - 80
1.25
8.8 - 12.9
1.350
10.250
M10
10
20 - 100
1.5
8.8 - 12.9
2.260
20.020
M12
12
25 - 120
1.75
8.8 - 12.9
3.820
32.430
M14
14
30 - 140
2.0
8.8 - 12.9
6.200
41.330
M16
16
35 - 160
2.0
8.8 - 12.9
8.960
59.470
M18
18
40 - 180
2.5
8.8 - 12.9
13.220
76.070
M20
20
45 - 200
2.5
8.8 - 12.9
15.670
99.570
M22
22
50 - 220
2.5
8.8 - 12.9
22.050
126.970
M24
24
55 - 240
3.0
8.8 - 12.9
26.160
162.770
M30
30
65 - 300
3.5
8.8 - 12.9
58.060
266.560
Vật liệu chế tạo bu lông lục giác chìm đầu trụ thép đen
Bu lông lục giác chìm đầu trụ thép đen thường được chế tạo từ các loại vật liệu sau:
- Thép hợp kim cường độ cao: Đạt cấp bền 12.9, có khả năng chịu lực kéo và lực nén lớn, phù hợp cho các ứng dụng yêu cầu độ bền cao.
- Thép không gỉ (Inox): Các loại inox như 201, 304, 316, 316L, có khả năng chống ăn mòn tốt, thích hợp cho môi trường ẩm ướt hoặc hóa chất.
Sự khác biệt chính giữa thép đen và thép không gỉ nằm ở khả năng chống ăn mòn và độ bền cơ học. Thép đen có độ bền cơ học cao hơn nhưng khả năng chống ăn mòn kém hơn so với thép không gỉ.
Phân loại bu lông lục giác chìm đầu trụ thép đen
Bu lông lục giác chìm đầu trụ thép đen có thể được phân loại theo các tiêu chí sau:
Theo loại ren:
- Ren suốt: Toàn bộ thân bu lông được tiện ren, thường sử dụng cho các mối ghép yêu cầu độ kẹp chặt cao.

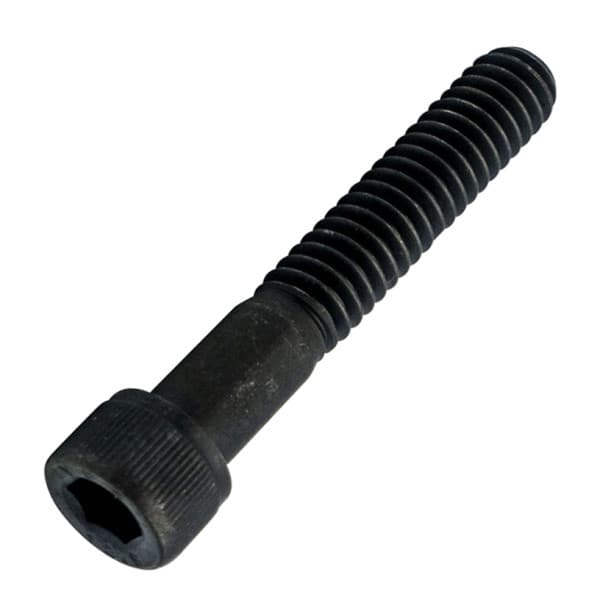

- Ren lửng: Chỉ một phần thân bu lông được tiện ren, phần còn lại là thân trơn, giúp tăng khả năng chịu cắt.
Theo kích thước:
- Hệ mét: Kích thước từ M3 đến M30, chiều dài từ 6mm đến 300mm.
- Hệ inch: Ít phổ biến hơn, thường sử dụng trong các ứng dụng đặc thù.
Theo vật liệu:
- Thép đen: Cấp bền 12.9, phù hợp cho các ứng dụng yêu cầu độ bền cơ học cao.
- Inox 201, 304, 316: Chống ăn mòn tốt, thích hợp cho môi trường ẩm ướt hoặc hóa chất.
Ưu và nhược điểm của bu lông lục giác chìm đầu trụ thép đen
Ưu điểm:
- Độ bền cơ học cao: Với cấp bền thường từ 8.8, 10.9 đến 12.9, bu lông lục giác chìm đầu trụ thép đen chịu được lực siết lớn, tải trọng cao, phù hợp cho các kết cấu chịu lực và rung động.
- Thiết kế đầu chìm: Giúp tiết kiệm không gian lắp ráp, bề mặt lắp phẳng, tăng tính thẩm mỹ cho sản phẩm cơ khí.
- Dễ dàng lắp đặt trong không gian hẹp: Nhờ sử dụng lục giác chìm, bu lông này có thể siết chặt ở những vị trí mà bu lông đầu lục giác ngoài khó thao tác.
- Giá thành hợp lý: So với bu lông inox, bu lông thép đen có giá thành thấp hơn, phù hợp với các công trình phổ thông.
Nhược điểm:
- Khả năng chống gỉ thấp: Dù được xử lý oxit đen nhưng bu lông thép đen vẫn dễ bị oxy hóa nếu sử dụng trong môi trường ẩm ướt, ngoài trời hoặc hóa chất.
- Yêu cầu đúng dụng cụ: Chỉ có thể siết và tháo bằng lục giác, không thể sử dụng các loại cờ lê thông thường.
Ứng dụng của bu lông lục giác chìm đầu trụ thép đen
Bu lông lục giác chìm đầu trụ thép đen có mặt ở hầu hết các lĩnh vực công nghiệp, nhờ vào đặc tính kỹ thuật ưu việt:
Xây dựng kết cấu thép
Lắp ghép khung nhà thép, giàn giáo, dầm cầu, các liên kết chịu tải trọng lớn, yêu cầu tính thẩm mỹ cao và chịu lực. Bu lông đầu trụ thường được dùng kết hợp với tán (đai ốc) và vòng đệm.
Cơ khí chế tạo máy
Sử dụng trong lắp ráp máy móc, thiết bị công nghiệp, từ máy ép, máy gia công cơ khí cho đến các loại máy nông nghiệp. Đặc biệt phổ biến trong các bộ phận yêu cầu lắp chìm đầu bu lông để không ảnh hưởng đến chuyển động của chi tiết máy.
Ngành ô tô - xe máy
Bu lông lục giác chìm giúp gắn kết các bộ phận như động cơ, khung gầm, tay lái, bánh xe, hệ thống treo... đảm bảo sự chắc chắn khi di chuyển.
Nội thất, thiết bị dân dụng
Thường dùng trong lắp ráp nội thất kim loại, giường sắt, bàn ghế, thiết bị thể thao, ghế massage, ghế gaming nhờ thiết kế gọn gàng, dễ tháo lắp.
Cách lắp đặt và sử dụng bu lông lục giác chìm đầu trụ thép đen
Dụng cụ cần thiết:
- Chìa lục giác (lục giác hệ mét hoặc hệ inch)
- Máy siết bu lông (nếu cần siết nhanh trong sản xuất)
- Đai ốc và long đen phù hợp
Quy trình lắp đặt:
- Đưa bu lông vào lỗ lắp ghép.
- Dùng chìa lục giác vặn theo chiều kim đồng hồ để siết chặt.
- Đảm bảo bu lông ngập đủ ren và lực siết đạt yêu cầu.
- Nếu dùng kèm đai ốc, nên sử dụng thêm vòng đệm để bảo vệ bề mặt lắp và tăng độ bám.
FAQ - Câu hỏi thường gặp
Bu lông lục giác chìm đầu trụ thép đen có chống gỉ không?
Có, nhưng chỉ trong môi trường khô nhờ lớp oxit đen. Trong môi trường ẩm, nên ưu tiên dùng bu lông inox.
Bu lông này có dùng được cho nội thất không?
Có, đặc biệt khi lắp ráp nội thất kim loại, ghế gaming, giường tầng, thiết kế đầu chìm giúp sản phẩm thẩm mỹ và an toàn hơn.
Làm sao phân biệt bu lông ren suốt và ren lửng?
Ren suốt là ren chạy dọc toàn thân bu lông. Ren lửng chỉ có ren ở phần đuôi, phần thân trên trơn.
Bu lông DIN 912 là gì?
DIN 912 là tiêu chuẩn Đức cho bu lông lục giác chìm đầu trụ, đảm bảo kích thước và độ bền theo tiêu chuẩn châu Âu.
