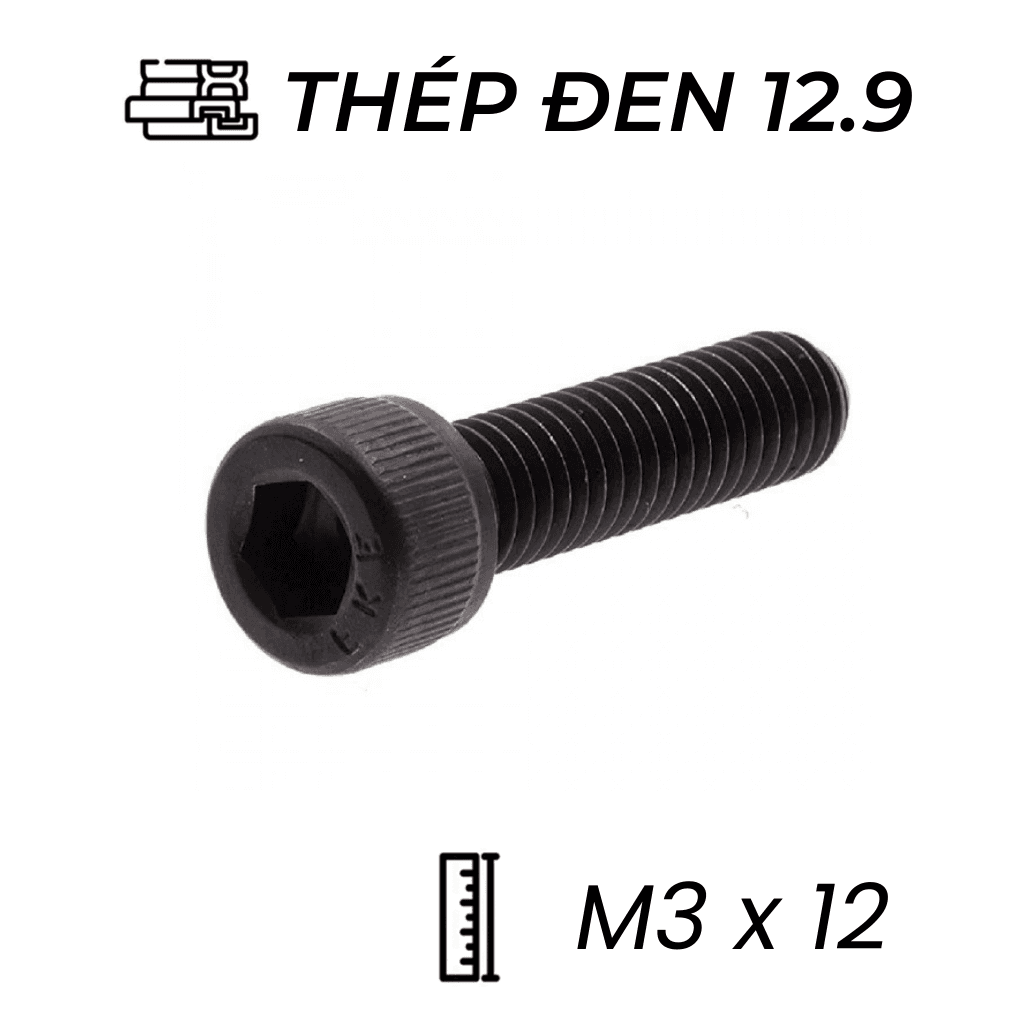

Lục Giác Chìm Đầu Trụ Thép Đen 12.9 DIN912 M3x12

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Lục Giác Chìm Đầu Trụ Thép Đen 12.9 DIN 912 M3x12

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Lục Giác Chìm Đầu Trụ Thép Đen 12.9 DIN 912 M3x12

Mục lục nội dung

• 1. Tổng quan về Lục giác chìm đầu trụ DIN 912 M3x12
• 2. Bảng thông số kỹ thuật chính xác tuyệt đối
• 3. Cấu tạo vật liệu thép hợp kim 12.9 và bề mặt nhuộm đen
• 4. So sánh Lục giác chìm 12.9 với các dòng sản phẩm khác
• 5. Vai trò trong liên kết máy móc cường độ cao
• 6. Ứng dụng thực tế trong cơ khí và tự động hóa
• 7. Hướng dẫn lắp đặt & Lưu ý về lục giác chìm 2.5mm
• 8. Phân tích Ưu điểm và Nhược điểm
• 9. Câu hỏi thường gặp (FAQ)
• 10. Hồ sơ chất lượng & Thông tin liên hệ Mecsu

1. Tổng quan về Lục giác chìm đầu trụ DIN 912 M3x12

Lục giác chìm đầu trụ M3x12 (Hexagon Socket Head Cap Screw) sản xuất theo tiêu chuẩn DIN 912 là loại bu lông kỹ thuật có phần đầu hình trụ tròn, bên trong chứa lỗ lục giác chìm. Quy cách M3x12 có nghĩa là đường kính ren 3mm và chiều dài thân vít 12mm (không tính phần đầu).

Điểm mạnh lớn nhất của sản phẩm này chính là cấp bền 12.9. Đây là mức cấp bền cao nhất trong thang đo bu lông thép, cho phép chịu lực kéo lên tới 1220 MPa, cực kỳ phù hợp cho các cơ cấu máy móc hoạt động với tần suất cao, chịu rung động và áp lực ép lớn.

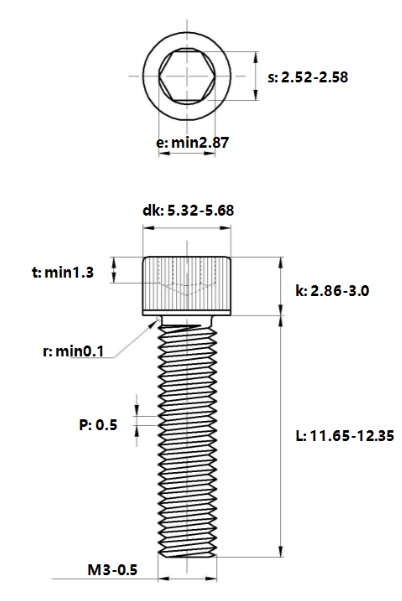

2. Bảng thông số kỹ thuật chính xác tuyệt đối

3. Cấu tạo vật liệu thép hợp kim 12.9 và bề mặt nhuộm đen

• Thép hợp kim 12.9: Được chế tạo từ thép hợp kim như 35CrMo, 42CrMo trải qua quá trình nhiệt luyện khắt khe. Chỉ số "12.9" cho biết giới hạn bền kéo tối thiểu là 1200 N/mm² và giới hạn chảy tối thiểu đạt 90% giới hạn bền kéo (khoảng 1080 N/mm²).
• Nhuộm đen (Black Oxide): Bề mặt được xử lý oxy hóa hóa học tạo lớp màng mỏng màu đen. Lớp màng này không làm thay đổi kích thước dung sai của ren, giúp vít luôn khít và chính xác, đồng thời kháng rỉ nhẹ trong môi trường có dầu bôi trơn.
• Đầu trụ nhám: Viền ngoài của đầu vít thường được khía nhám (knurled) để thợ có thể vặn mồi bằng tay dễ dàng trước khi dùng khóa lục giác siết chặt.

4. So sánh Lục giác chìm 12.9 với các dòng sản phẩm khác

Việc lựa chọn cấp bền phù hợp là yếu tố sống còn trong kỹ thuật. Bảng dưới đây so sánh dòng 12.9 với các dòng phổ biến:

5. Vai trò trong liên kết máy móc cường độ cao

Trong một cơ cấu máy, bu lông 12.9 M3x12 thực hiện nhiệm vụ:

1. Chống biến dạng ren: Khả năng chịu lực siết lớn giúp ren bu lông không bị giãn hay "cháy" khi máy vận hành ở cường độ cao.
2. Duy trì dự ứng lực: Giữ cho mối ghép luôn khít, không bị nới lỏng do rung động, đảm bảo độ chính xác cho các chi tiết chuyển động.
3. Tối ưu không gian: Nhờ cấp bền cao, bạn có thể dùng bu lông kích thước nhỏ (M3) mà vẫn đạt được lực giữ tương đương với các dòng bu lông lớn hơn ở cấp bền thấp.

6. Ứng dụng thực tế trong cơ khí và tự động hóa

• Chế tạo khuôn mẫu: Cố định các mảnh khuôn nhỏ, chi tiết dẫn hướng yêu cầu chịu áp lực ép lớn.
• Robot công nghiệp: Lắp ráp các cánh tay robot, trục quay đòi hỏi độ bền mỏi cao.
• Máy in 3D & CNC: Cố định các cụm đầu đùn, thanh dẫn hướng linear rail quy cách nhỏ.
• Linh kiện điện tử: Sử dụng trong các bộ vỏ máy chủ, thiết bị viễn thông có cấu trúc khung thép.

7. Hướng dẫn lắp đặt & Lưu ý về lục giác chìm 2.5mm

• Dụng cụ siết: Phải sử dụng lục giác cây hoặc đầu bit 2.5mm chất lượng cao. Với bu lông 12.9, lỗ lục giác rất cứng, nếu dùng dụng cụ rẻ tiền sẽ dễ làm mòn đầu lục giác của bu lông.
• Lực siết ($M_t$): Lực siết khuyến nghị cho M3 cấp bền 12.9 là khoảng 1.9 Nm - 2.1 Nm.
• Lỗ chờ: Nếu bắt trực tiếp vào phôi, cần khoan mồi lỗ 2.5mm và taro ren M3 bước 0.5.

8. Phân tích Ưu điểm và Nhược điểm

Ưu điểm

• Khả năng chịu tải trọng và lực siết vô địch.
• Độ bền mỏi cực tốt, tuổi thọ cao trong máy móc.
• Đầu trụ thẩm mỹ, lỗ lục giác cho phép siết đồng tâm tuyệt đối.

Nhược điểm

• Dễ bị oxy hóa (rỉ sét) nếu không có dầu bảo quản.
• Cần dụng cụ siết chính xác để tránh tuôn đầu do lực siết lớn.

9. Câu hỏi thường gặp (FAQ)

1. Tại sao độ dài 12mm lại không tính phần đầu?
Đây là tiêu chuẩn của DIN 912. Chỉ những loại vít đầu bằng (côn) mới tính cả đầu vào chiều dài tổng thể. Với đầu trụ, chiều dài $L$ là phần thân vít đi sâu vào chi tiết máy.

2. Tôi có thể dùng bu lông 12.9 này thay thế cho bu lông 8.8 không?
Hoàn toàn có thể và thậm chí là tốt hơn về mặt chịu lực. Tuy nhiên, hãy lưu ý môi trường sử dụng vì thép đen 12.9 dễ gỉ hơn thép xi 8.8.

3. Bu lông 12.9 có giòn và dễ gãy ngang không?
Mặc dù rất cứng nhưng thép 12.9 chuẩn DIN 912 đã được ram ở nhiệt độ phù hợp để đảm bảo độ dẻo dai cần thiết. Nó chỉ gãy khi bị siết quá lực chảy hoặc chịu lực cắt vượt ngưỡng cho phép.

10. Hồ sơ chất lượng & Thông tin liên hệ Mecsu

A. Hệ thống quản lý chất lượng đạt chuẩn ISO 9001:2015

Hình ảnh: Chứng nhận ISO 9001:2015 chứng thực quy trình vận hành chuyên nghiệp
