Lông Đền Vênh Inox - Spring Washer Inox Là Gì? Công Dụng Và Ứng Dụng
Giới Thiệu Lông Đền Vênh Inox
Lông đền vênh inox tiếng anh (Spring Washer Inox), còn gọi là long đền, lông đen, là một loại vòng đệm có thiết kế đặc biệt với độ cong nhẹ, giúp tăng độ bám và giữ chặt mối ghép. Sản phẩm này được chế tạo theo tiêu chuẩn DIN 127, đảm bảo độ đàn hồi và lực nén tối ưu, giúp ngăn chặn sự cố lỏng lẻo do rung động.
Lông đền vênh inox thường được sử dụng cùng với bu lông, đai ốc, giúp cố định chắc chắn các kết cấu cơ khí và công trình.
Cấu Tạo Long Đền Vênh Inox

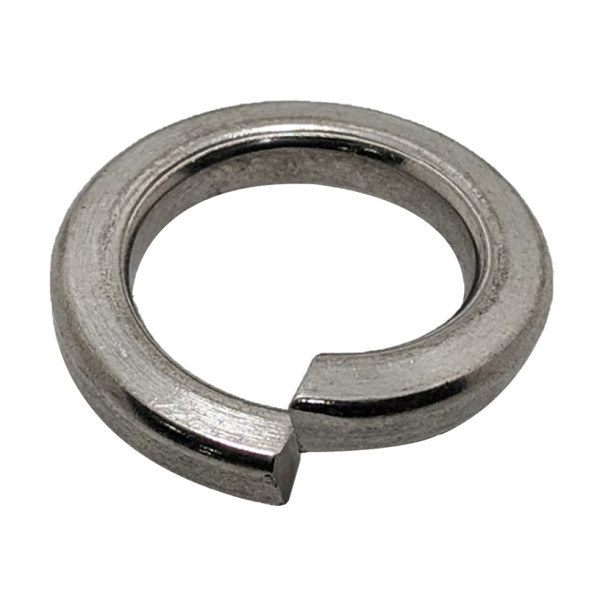

Lông đền vênh inox (hay còn gọi là long đền vênh) có thiết kế nguyên khối với một phần bị cắt và uốn cong để tạo độ đàn hồi, giúp tăng ma sát và chống nới lỏng
- Vật liệu: Chủ yếu làm từ inox 201, 304, 316
- Độ dày & kích thước: Phổ biến từ M3 đến M16, đảm bảo phù hợp với các tiêu chuẩn bu lông khác nhau.
Chức năng chính: Tăng ma sát, chống lỏng lẻo do rung động và phân bổ lực đều lên bề mặt liên kết.
Tiêu Chuẩn Kỹ Thuật Lông Đen Vênh Inox
Lông đền vênh inox chủ yếu được sản xuất theo tiêu chuẩn DIN 127 (Đức) và GB 93 (Trung Quốc), đảm bảo độ đàn hồi và lực nén tối ưu.
DIN 127-B là gì?
DIN 127-B là một tiêu chuẩn của Đức (Deutsches Institut für Normung – Viện Tiêu chuẩn Đức) quy định về long đền vênh (Spring Washer) dùng trong các mối ghép bu lông - đai ốc.
Vật liệu sản xuất long đền vênh DIN 127
- Inox 201, 304, 316 (chống gỉ, chịu lực tốt).
- Thép Carbon mạ kẽm (độ bền cao, giá thành hợp lý).
- Thép không gỉ (sử dụng trong môi trường khắc nghiệt, hóa chất).
Phân Loại Lông Đền Vênh Inox
Phân loại long đền vênh theo kích thước
Long đền vênh có nhiều kích thước, từ M3 đến M16, mỗi loại tương ứng với các bu lông phù hợp:
- M3 – M6: Dùng cho các mối ghép nhỏ, thiết bị điện tử, cơ khí chính xác.
- M8 – M12: Ứng dụng trong lắp ráp máy móc, ô tô, kết cấu thép.
- M14 – M16: Thường sử dụng trong các công trình xây dựng, kết cấu chịu lực lớn.
Phân loại long đền vênh theo vật liệu sản xuất
Long đền vênh có thể được làm từ nhiều loại vật liệu, mỗi loại phù hợp với môi trường sử dụng khác nhau:
- Long đền vênh inox 201:
- Khả năng chống ăn mòn hạn chế, phù hợp với môi trường khô ráo, ít tiếp xúc hóa chất.
- Ứng dụng trong lắp ráp nội thất, máy móc thông thường.

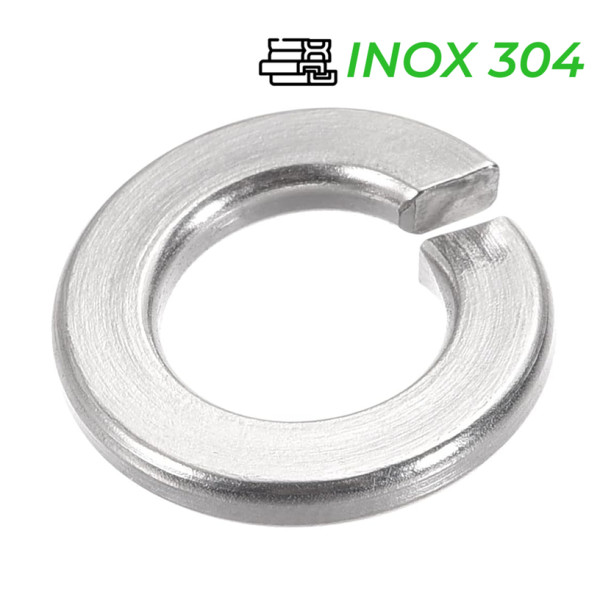

- Long đền vênh inox 304:
- Chống ăn mòn tốt hơn inox 201, thích hợp sử dụng trong môi trường ẩm ướt, có hóa chất nhẹ.
- Phổ biến trong ngành thực phẩm, y tế, cơ khí chế tạo.
Alt text : Phân loại long đền vênh theo kích thước long-den-venh-inox-304

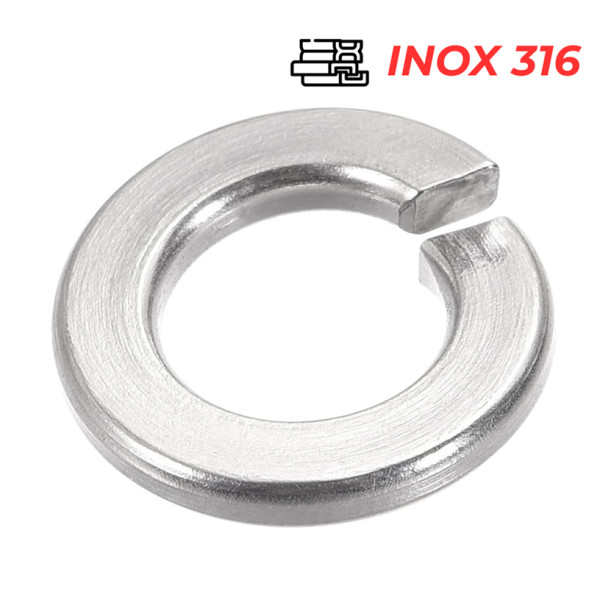

- Long đền vênh inox 316:
- Chống ăn mòn vượt trội, chịu lực cao (cấp độ bền 8.8).
- Thích hợp sử dụng trong môi trường hóa chất mạnh, nước biển, công nghiệp đóng tàu.
Phân loại long đền vênh theo tiêu chuẩn sản xuất
- DIN 127: Tiêu chuẩn Đức, phổ biến nhất trong ngành cơ khí.

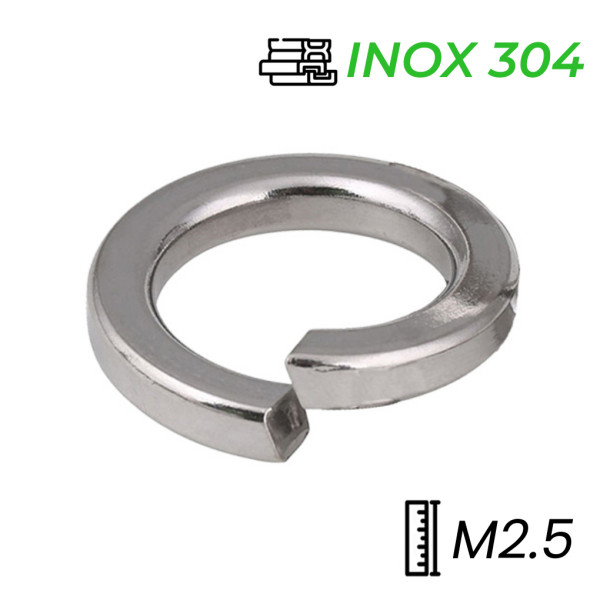

- GB 93: Tiêu chuẩn Trung Quốc về vòng đệm vênh.
Bảng Thông Số Kích Thước Lựa Chọn Lông Đền Vênh Inox
Mã Kích Thước (M)
Đường Kính Ngoài (mm)
Độ Dày (mm)
Tiêu Chuẩn
Vật Liệu
Lông Đền Vênh Inox 304 Size M2
4.4
0.5
DIN 127
Inox 304
Lông đền vênh Inox 304 Size M2.5
5.1
0.6
DIN 127
Inox 304
Lông đền vênh Inox 304 Size M2.6
5.2
0.6
DIN 127
Inox 304
Lông đền vênh Inox 304 Size M3
6.2
0.8
DIN 127
Inox 304
Lông đền vênh Inox 304 Size M3.5
6.7
0.8
DIN 127
Inox 304
Lông đền vênh Inox 304 Size M4
7.6
0.9
DIN 127
Inox 304
Lông đền vênh Inox 304 Size M5
9.2
1.2
DIN 127
Inox 304

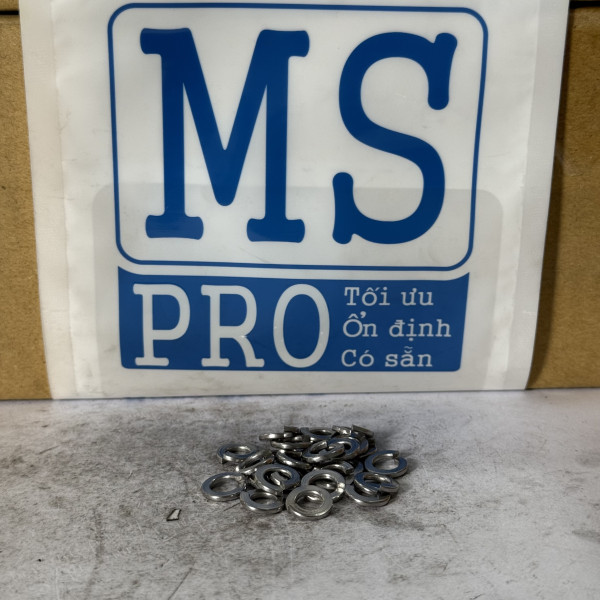

Lông đền vênh Inox 304 Size M6
11.8
1.6
DIN 127
Inox 304,

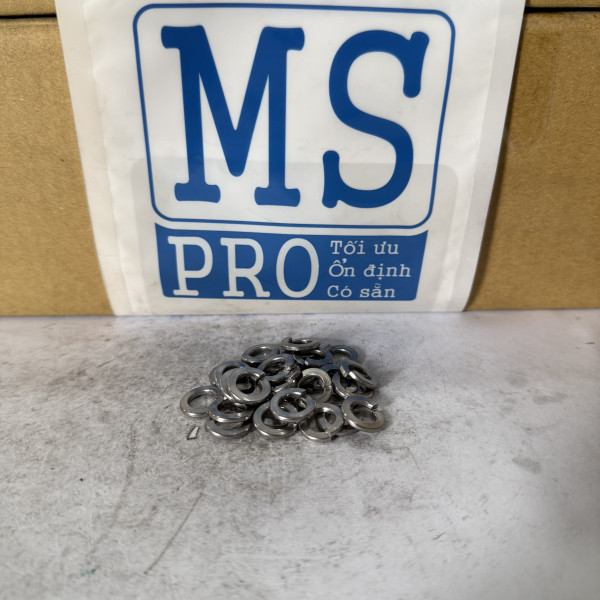

Lông đền vênh Inox 304 Size M8
14.8
2
DIN 127
Inox 201
Lông đền vênh Inox 304 Size M10
18.1
2.2
DIN 127
Inox 304
Lông đền vênh Inox 304 Size M12
27.4
3.5
DIN 127
Inox 304
Lông đền vênh Inox 304 Size M14
24
3
DIN 127
Inox 304
Lông đền vênh Inox 304 Size M16
27.4
3.5
DIN 127
Inox 304
Lông đền vênh Inox 304 Size M18
29.4
3.5
DIN 127
Inox 304
Lông đền vênh Inox 304 Size M20
33.6
4
DIN 127
Inox 304
Lông đền vênh Inox 304 Size M22
35.9
4
DIN 127
Inox 304
Lông đền vênh Inox 304 Size M24
40
5
DIN 127
Inox 304
Lông đền vênh Inox 304 Size M27
43
5
DIN 127
Inox 304
Lông đền vênh Inox 304 Size M30
48.2
6.0
DIN 127
Inox 304
Ưu Nhược Điểm Của Lông Đen Vênh Inox
Ưu điểm:
Khả năng chống lỏng vượt trội:
- Nhờ thiết kế vênh tạo lực đàn hồi, lông đền vênh inox có khả năng giữ chặt mối nối tốt hơn so với vòng đệm phẳng. Nó đặc biệt hiệu quả trong các ứng dụng chịu rung động mạnh, nơi vòng đệm phẳng dễ bị lỏng.
Chống ăn mòn tốt:
- Được làm từ thép không gỉ (inox), lông đền vênh có khả năng chống gỉ sét vượt trội so với các loại vòng đệm thép thông thường. Điều này làm nó phù hợp với môi trường ẩm ướt, hóa chất, hoặc ngoài trời, nơi vòng đệm thép carbon dễ bị hỏng.
Độ bền cao:
- Inox là vật liệu cứng và bền, giúp lông đền vênh inox chịu được áp lực lớn và duy trì hiệu suất lâu dài, trong khi vòng đệm cao su có thể bị lão hóa hoặc biến dạng theo thời gian.
Phân bố lực tốt:
- Dù không bằng vòng đệm phẳng về diện tích tiếp xúc, lông đền vênh vẫn phân bố lực tốt hơn so với vòng đệm lò xo thông thường nhờ thiết kế đơn giản nhưng hiệu quả.
Dễ lắp đặt:
- Lông đền vênh inox có kích thước nhỏ gọn, không yêu cầu công cụ đặc biệt để lắp đặt, tương tự các loại vòng đệm khác, nhưng mang lại hiệu quả cao hơn trong việc cố định.
Nhược điểm:
Hạn chế về tải trọng lớn:
- So với vòng đệm lò xo (Helical Spring Washer), lông đền vênh inox có lực đàn hồi yếu hơn do thiết kế đơn giản. Nó không phù hợp với các ứng dụng đòi hỏi khả năng chịu tải cực lớn hoặc rung động cực mạnh.
Diện tích tiếp xúc nhỏ:
- Khi so với vòng đệm phẳng, lông đền vênh inox không phân bố lực đều trên diện rộng mà chỉ tập trung ở các điểm tiếp xúc. Điều này có thể gây mòn hoặc lõm bề mặt vật liệu mềm (như nhôm hoặc nhựa).
Giá thành cao hơn:
- Vì được làm từ inox, giá thành của lông đền vênh inox thường cao hơn so với vòng đệm thép carbon hoặc vòng đệm cao su. Điều này có thể là bất lợi trong các dự án cần số lượng lớn và chi phí thấp.
Hiệu quả giảm dần theo thời gian:
- Dù bền, lông đền vênh inox có thể mất dần độ đàn hồi nếu bị nén quá mức hoặc sử dụng lâu dài trong điều kiện khắc nghiệt, trong khi vòng đệm cao su có thể thay thế dễ dàng khi hỏng.
Không linh hoạt bằng vòng đệm cao su:
- Trong các ứng dụng cần giảm chấn hoặc làm kín (như ống nước), lông đền vênh inox không thể thay thế vòng đệm cao su vì nó không có khả năng biến dạng để lấp đầy khe hở.
Ứng Dụng Của Lông Đền Vênh Inox
Lông đền vênh inox được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ tính năng cố định chắc chắn, chống lỏng lẻo và chống ăn mòn vượt trội:
Ngành Cơ Khí & Lắp Ráp Máy Móc
- Dùng trong các bộ phận chịu rung động cao như động cơ, máy phát điện.
- Ứng dụng trong lắp ráp máy móc công nghiệp, giúp đảm bảo độ bền kết nối.
- Dùng trong các hệ thống truyền động, trục quay để cố định bu lông, đai ốc.
Ngành Xây Dựng & Kết Cấu Thép
- Lắp đặt giàn giáo, kết cấu thép, cầu đường.
- Dùng trong hệ thống khung sườn nhà thép tiền chế.
- Được ứng dụng trong các công trình ngoài trời nhờ khả năng chống ăn mòn.
Ngành Ô Tô, Hàng Không
- Ứng dụng trong lắp ráp khung gầm ô tô, xe tải, xe máy.
- Dùng trong các hệ thống phanh, giảm xóc, hộp số.
- Cố định linh kiện và hệ thống động cơ trong ngành hàng không
Ngành Đóng Tàu & Dầu Khí
- Sử dụng trong hệ thống đường ống, bồn chứa dầu.
- Dùng trong cố định các bộ phận tàu biển, giàn khoan dầu khí.
- Chịu được môi trường nước biển khắc nghiệt, chống ăn mòn cao.
Cách Lắp Đặt Và Sử Dụng Lông Đền Vênh Inox
Bước 1: Đặt lông đền vênh dưới bulong hoặc đai ốc
Đặt lông đền vênh ngay dưới bulong hoặc đai ốc (sau vòng đệm phẳng nếu có) để giữ chặt mối ghép.
Bước 2: Đảm bảo lông đền vênh ép chặt vào bề mặt và bulong
Đảm bảo lông đền ép sát vào bulong/đai ốc và bề mặt ghép để tạo kết nối chắc chắn.
Bước 3: Siết chặt bulong hoặc đai ốc
- Công việc nhỏ: Dùng cờ lê siết theo chiều kim đồng hồ đến khi chắc chắn.
- Công việc chuyên dụng: Dùng cờ lê lực, siết đúng mô-men theo hướng dẫn kỹ thuật.
Bước 4: Kiểm tra xem lông đền vênh có hoạt động đúng không
- Xem lông đền có hơi lệch không (dấu hiệu tạo lực căng). Nếu không, nới lỏng và điều chỉnh lại.
Khám phá ngay danh mục Lông Đền Vênh tại Mecsu
