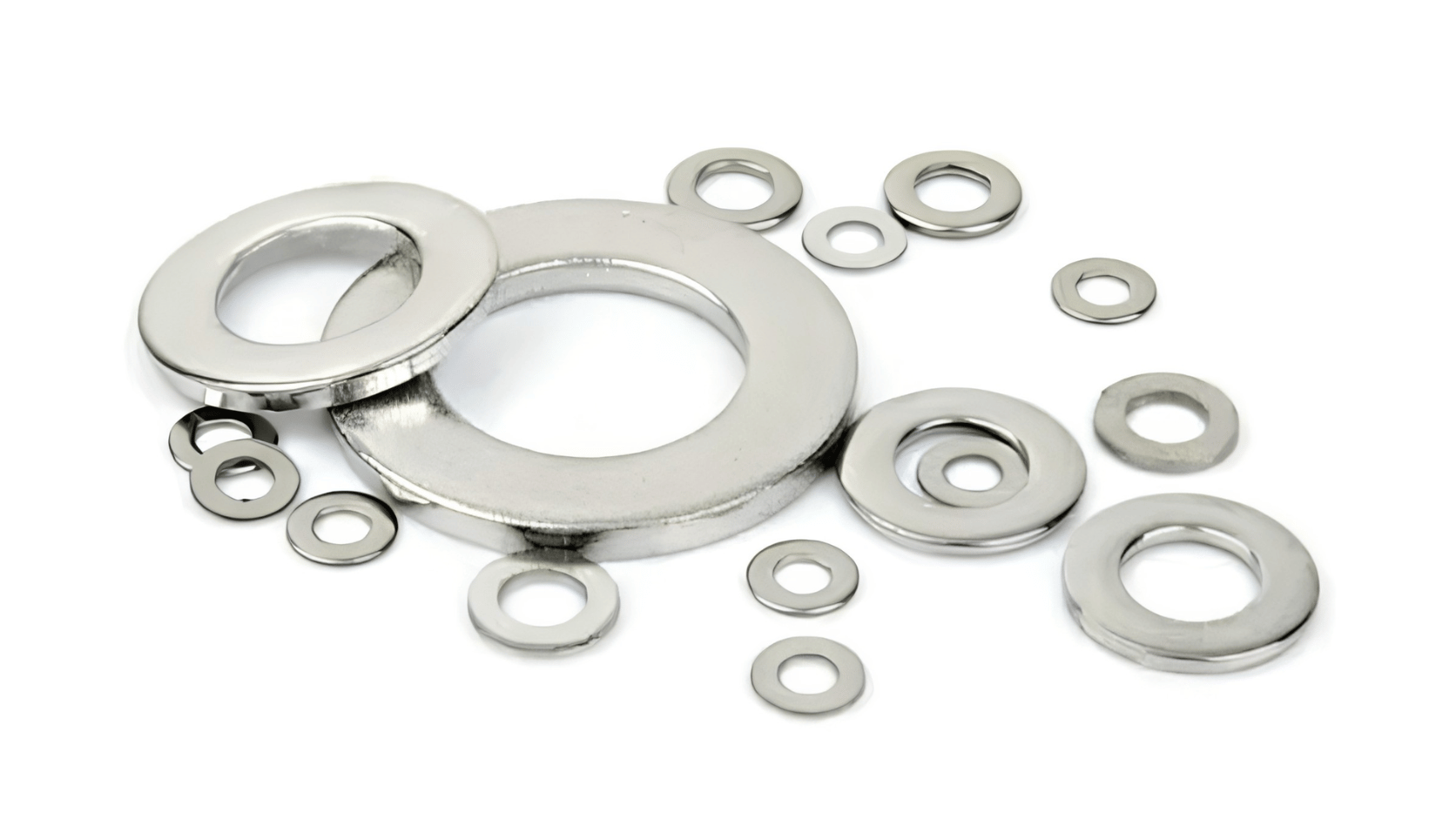

Lông Đền Phẳng Inox là vòng đệm phẳng được chế tạo từ thép không gỉ, sử dụng trong các mối ghép bu lông, vít và đai ốc để tạo bề mặt đỡ, phân bố lực kẹp lên vùng tiếp xúc rộng hơn và hạn chế tác động trực tiếp của đầu bu lông hoặc đai ốc lên chi tiết liên kết. Sản phẩm có dạng vòng tròn với lỗ xuyên tâm, được nhận diện chủ yếu bằng đường kính trong, đường kính ngoài, chiều dày, loại inox và tiêu chuẩn chế tạo.
Khi lựa chọn Lông Đền Phẳng Inox, cần kiểm tra nhiều hơn kích thước bu lông. Đường kính trong phải phù hợp với chi tiết đi qua, đường kính ngoài phải đáp ứng yêu cầu về diện tích tiếp xúc, còn chiều dày phải đúng với quy cách lắp. Ngoài ra, cần xác định loại inox như A2 hoặc A4 và tiêu chuẩn của đúng mã. Với môi trường ăn mòn hoặc mối ghép có yêu cầu kỹ thuật cao, nên đối chiếu catalogue hoặc datasheet trước khi thay thế.
1. Lông Đền Phẳng Inox là gì?

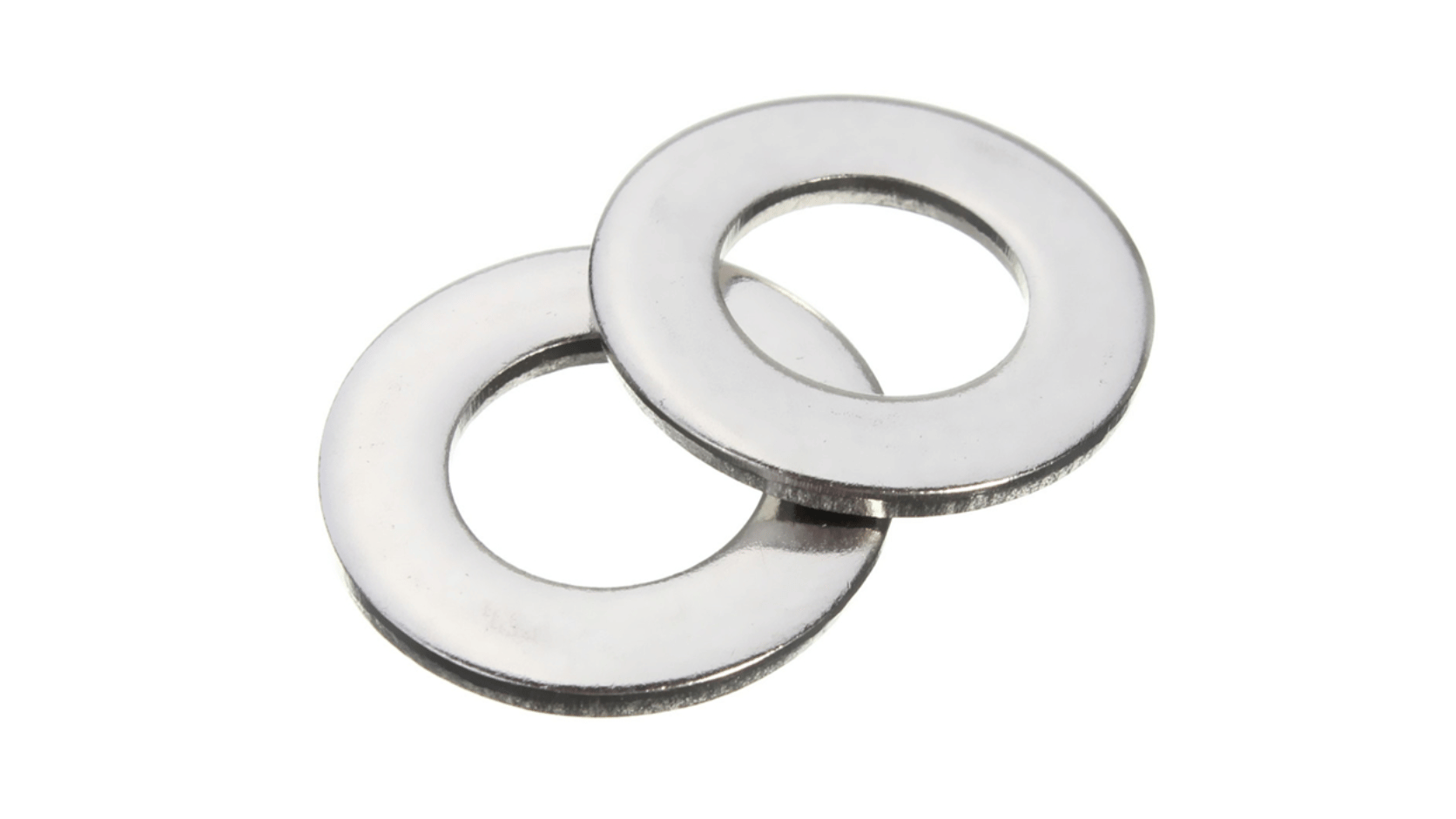

Lông Đền Phẳng Inox, tiếng Anh là Stainless Steel Flat Washer hoặc Stainless Steel Plain Washer, là vòng đệm phẳng được sản xuất từ thép không gỉ. Sản phẩm được đặt giữa đầu bu lông hoặc đai ốc và bề mặt liên kết, tạo ra một vùng tiếp xúc rộng hơn cho lực kẹp.
Chức năng chính của lông đền là phân bố lực lên bề mặt và bảo vệ khu vực tiếp xúc. Khi siết mối ghép, đầu bu lông hoặc đai ốc sẽ truyền lực thông qua vòng đệm xuống chi tiết. So với việc siết trực tiếp lên vật liệu nền, vòng đệm phù hợp giúp hạn chế tập trung lực tại một vùng nhỏ.
Điểm khác biệt của phiên bản inox nằm ở vật liệu chế tạo. Thép không gỉ có khả năng chống ăn mòn tốt hơn nhiều loại thép thông thường trong những điều kiện phù hợp, vì vậy Lông Đền Phẳng Inox thường được lựa chọn cho các mối ghép cần cân nhắc yếu tố môi trường. Tuy nhiên, “inox” không phải một cấp vật liệu duy nhất; khả năng chống ăn mòn vẫn phụ thuộc vào loại vật liệu cụ thể và môi trường sử dụng.
2. Các dòng Lông Đền Phẳng Inox phổ biến
Lông Đền Phẳng Inox có thể khác nhau về loại vật liệu, kích thước và quy cách tiêu chuẩn. Khi phân loại, cần dựa vào những đặc điểm thực sự ảnh hưởng đến việc lựa chọn.
2.1. Phân loại theo vật liệu inox
Hai nhóm thường gặp là inox A2 và inox A4. Đây là các ký hiệu nhóm vật liệu được sử dụng phổ biến đối với chi tiết ghép bằng thép không gỉ. Việc lựa chọn A2 hay A4 phải dựa trên môi trường làm việc và yêu cầu của mối ghép, không nên chỉ dựa vào tên gọi “inox”. Các bảng sản phẩm theo ISO 7089 cũng liệt kê Flat Washer bằng stainless steel A2 và A4.

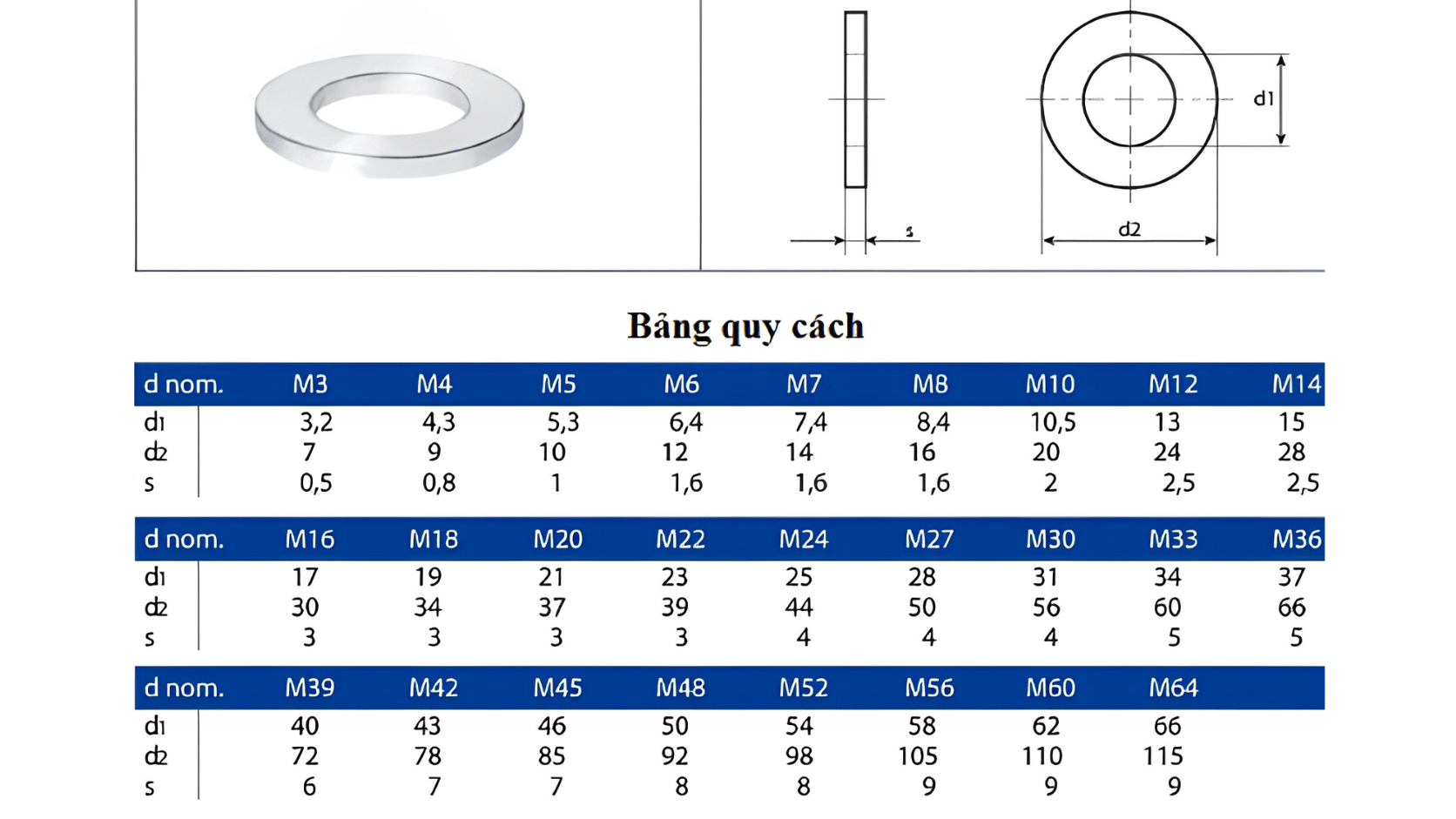

2.2. Phân loại theo kích thước
Kích thước của Lông Đền Phẳng Inox được xác định bởi đường kính trong, đường kính ngoài và chiều dày. Các thông số này không nhất thiết giống nhau giữa mọi quy cách dù cùng dùng cho một cỡ ren danh nghĩa.
2.3. Phân loại theo tiêu chuẩn và quy cách
ISO 7089:2000 quy định loại Plain Washers — Normal Series — Product Grade A. Trong nhóm inox, các bảng kích thước theo quy cách này có thể thể hiện vật liệu A2 và A4. ISO hiện vẫn ghi nhận ISO 7089:2000 là phiên bản được xác nhận còn hiệu lực; đồng thời một bản ISO/CD 7089 mới đang được phát triển để thay thế.
Cần lưu ý rằng quy cách “Normal Series” không đồng nghĩa mọi Flat Washer Inox ngoài thị trường đều có cùng kích thước. Các tiêu chuẩn khác có thể quy định dòng nhỏ, dòng lớn hoặc hình học khác. Vì vậy, tiêu chuẩn phải được xem cùng với kích thước thực tế của sản phẩm.

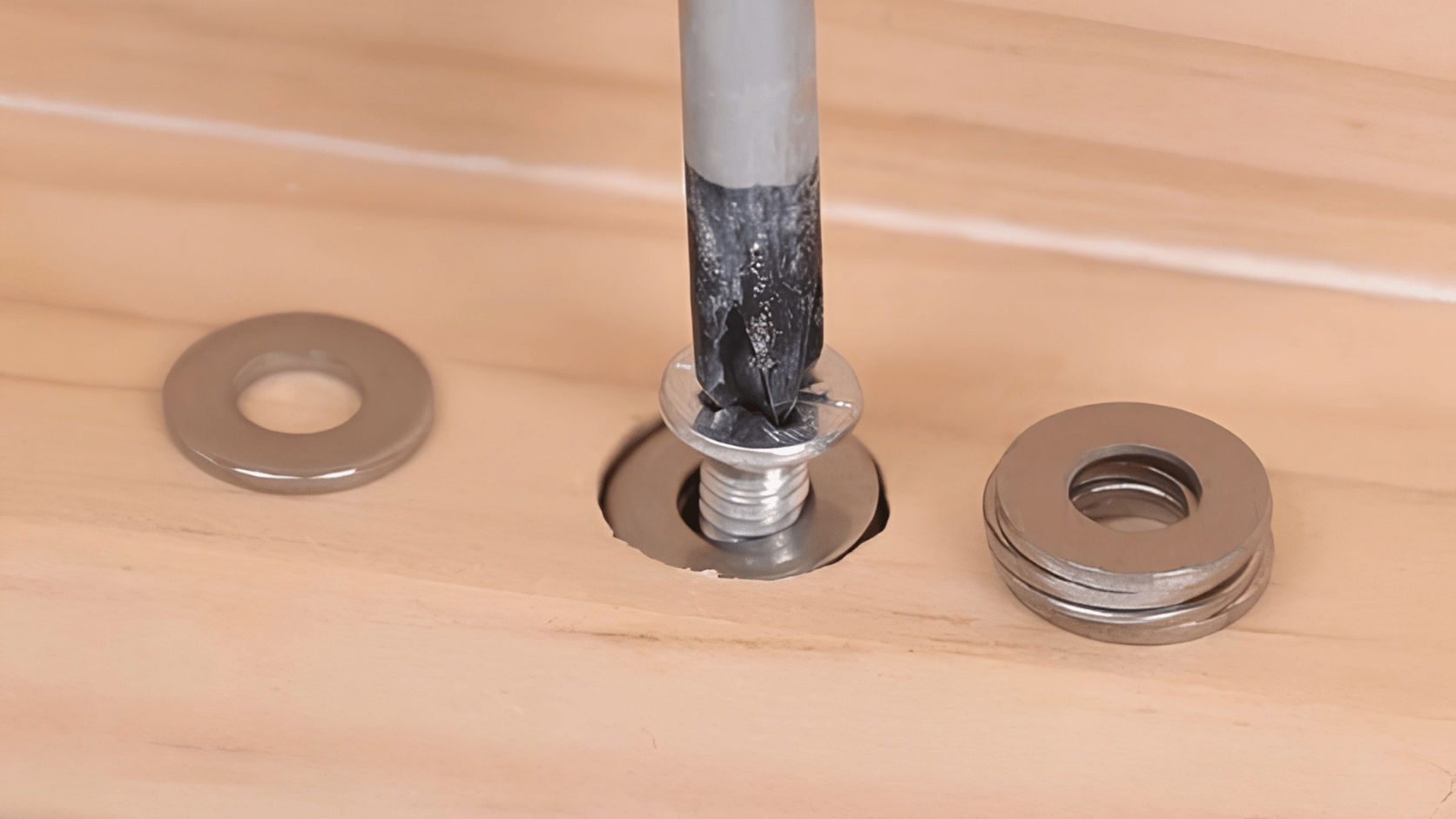

3. Cách chọn Lông Đền Phẳng Inox đúng
Chọn Lông Đền Phẳng Inox đúng cần xác định đồng thời mối ghép, vật liệu, kích thước và tiêu chuẩn. Chỉ cần sai một trong các yếu tố này, vòng đệm có thể không đạt yêu cầu lắp đặt hoặc không phù hợp với môi trường làm việc.
3.1. Xác định nhu cầu và điều kiện sử dụng
Trước tiên cần xác định lông đền dùng cho mối ghép nào, vật liệu nền là gì và môi trường làm việc ra sao. Nếu mục tiêu là phân bố lực dưới đầu bu lông hoặc đai ốc, cần quan tâm đến đường kính ngoài và độ dày của vòng đệm. Nếu mối ghép làm việc trong môi trường ẩm hoặc có nguy cơ ăn mòn, vật liệu inox trở thành yếu tố cần xem xét ngay từ đầu.
Đối với môi trường có hóa chất, nước biển hoặc tác nhân ăn mòn đặc thù, không nên mặc định mọi loại inox đều tương đương. Khi đó cần xác định chính xác loại vật liệu của vòng đệm và đánh giá cùng vật liệu của bu lông, đai ốc và chi tiết nền.
Nếu lông đền được sử dụng trong thiết bị công nghiệp hoặc mối ghép chịu tải, cũng cần xem xét toàn bộ cấu hình liên kết. Vòng đệm chỉ là một thành phần của mối ghép và không thể tự quyết định khả năng chịu tải của toàn bộ hệ thống.
3.2. Chọn theo kích thước và thông số kỹ thuật
Ba kích thước cần kiểm tra là đường kính trong (d1), đường kính ngoài (d2) và chiều dày (h). Trong các bảng kích thước của Flat Washer theo ISO 7089, những thông số này được quy định tương ứng với từng kích thước danh nghĩa.
| Thông số | Ý nghĩa khi lựa chọn |
|---|
| Đường kính trong | Quyết định khả năng đưa bu lông hoặc vít qua vòng đệm. |
| Đường kính ngoài | Ảnh hưởng đến diện tích tiếp xúc và phạm vi phân bố lực. |
| Chiều dày | Ảnh hưởng đến cấu hình và không gian của mối ghép. |
| Kích thước danh nghĩa | Giúp xác định nhóm sản phẩm tương ứng với cỡ ren của mối ghép. |
Ví dụ theo bảng kích thước của Flat Washer Inox ISO 7089, mã dùng cho M6 có đường kính trong 6,4 mm, đường kính ngoài 12 mm và chiều dày danh nghĩa 1,6 mm; mã M8 tương ứng có đường kính trong 8,4 mm, đường kính ngoài 16 mm và chiều dày 1,6 mm. Đây là kích thước của quy cách ISO 7089, không nên lấy làm giá trị chung cho mọi loại vòng đệm inox cùng cỡ ren.
Đường kính trong cần đủ để bu lông hoặc vít đi qua mà không gây cản trở bất thường. Đường kính ngoài phải phù hợp với vùng bề mặt cần đỡ. Trong khi đó, chiều dày cần được kiểm tra khi mối ghép có không gian lắp hạn chế hoặc yêu cầu hình học cụ thể.
3.3. Chọn theo vật liệu, tiêu chuẩn và quy cách
Đối với Lông Đền Phẳng Inox, lựa chọn vật liệu không nên chỉ dừng ở chữ “inox”. Các sản phẩm theo ISO 7089 có thể sử dụng stainless steel A2 hoặc A4. Đây là thông tin quan trọng khi mối ghép được đặt trong môi trường có yêu cầu khác nhau về khả năng chống ăn mòn.
Về quy cách, ISO 7089:2000 là một tiêu chuẩn quan trọng đối với Plain Washer, Normal Series, Product Grade A. Tuy nhiên, ISO cho biết phiên bản 2000 đang ở trạng thái sẽ được sửa đổi và một bản dự thảo thay thế đang được phát triển. Vì vậy, khi hồ sơ kỹ thuật yêu cầu một tiêu chuẩn cụ thể, cần ghi đúng phiên bản và đối chiếu với tài liệu của nhà sản xuất.
Không nên tự quy đổi A2 thành A4 hoặc ngược lại chỉ vì cùng kích thước. Vật liệu cần được chọn theo môi trường và yêu cầu của mối ghép. Tương tự, không nên xem hai vòng đệm thuộc hai tiêu chuẩn khác nhau là tương đương nếu chưa kiểm tra bộ kích thước và yêu cầu lắp.
3.4. Chọn theo thiết kế và khả năng làm việc
Thiết kế Flat Washer ảnh hưởng đến cách lực được truyền xuống bề mặt. Khi bề mặt nền dễ bị biến dạng, diện tích tiếp xúc là một yếu tố cần chú ý. Tuy nhiên, đường kính ngoài lớn hơn không phải lúc nào cũng là lựa chọn tốt hơn. Kích thước vẫn phải phù hợp với vùng đỡ và không gian xung quanh.
Với mối ghép chịu tải, cần phân biệt giữa chức năng phân bố lực của vòng đệm và khả năng chịu tải của toàn bộ liên kết. Khả năng làm việc còn phụ thuộc vào bu lông, đai ốc, vật liệu nền, lực siết và điều kiện tải.
Lông Đền Phẳng Inox cũng không nên được xem là một loại vòng đệm chống tự nới lỏng. Bản thân Flat Washer không có cơ cấu khóa ren chuyên dụng. Nếu mối ghép có yêu cầu chống xoay hoặc chống nới lỏng, cần đánh giá giải pháp khóa phù hợp thay vì thay đổi vật liệu của vòng đệm rồi kỳ vọng chức năng khóa được cải thiện.
3.5. Kiểm tra tương thích và đối chiếu đúng mã trước khi mua
Trước khi xác nhận sản phẩm, cần đối chiếu vòng đệm với bu lông hoặc vít đang sử dụng. Kiểm tra đường kính trong trước, sau đó xác định đường kính ngoài và chiều dày theo yêu cầu của mối ghép.
Đồng thời cần xác nhận loại inox, tiêu chuẩn và quy cách. Nếu sản phẩm đang thay thế có mã cụ thể, nên so sánh trực tiếp các thông số của hai mã. Không nên thay một mã A2 bằng A4 hoặc đổi quy cách chỉ vì hai sản phẩm có cùng đường kính lỗ.
Ví dụ, trong bảng ISO 7089, vòng đệm M6 và M8 có bộ kích thước riêng tương ứng; do đó việc xác định đúng cỡ danh nghĩa chỉ là bước đầu, vẫn cần kiểm tra kích thước thực tế của model.
Với mối ghép có yêu cầu chống ăn mòn, cần xem xét đồng thời vật liệu của vòng đệm và các chi tiết kim loại tiếp xúc với nó. Không nên đánh giá khả năng chống ăn mòn của riêng vòng đệm mà bỏ qua điều kiện của toàn bộ liên kết.
3.6. Khi nào cần catalogue/datasheet và những lỗi cần tránh?
Nên kiểm tra catalogue hoặc datasheet khi có nhiều kích thước cùng loại, nhiều lựa chọn A2/A4, cần thay thế mã đang dùng hoặc hồ sơ yêu cầu tiêu chuẩn cụ thể. Tài liệu kỹ thuật đặc biệt hữu ích khi kích thước trên website chưa đủ để phân biệt các quy cách.
Các lỗi thường gặp gồm chọn theo cỡ bu lông nhưng quên kiểm tra đường kính trong, không kiểm tra đường kính ngoài, bỏ qua chiều dày, nhầm A2 với A4 hoặc sử dụng một tiêu chuẩn khác mà chưa xác nhận tính tương thích. Ngoài ra, không nên xem Lông Đền Phẳng Inox là loại vòng đệm khóa chỉ vì nó được dùng trong mối ghép cơ khí.
Nhu cầu sử dụng → xác định môi trường → chọn loại inox → xác định kích thước lỗ → kiểm tra đường kính ngoài và chiều dày → xác định tiêu chuẩn → kiểm tra khả năng tương thích với mối ghép → đối chiếu catalogue/datasheet → xác nhận đúng mã trước khi mua.
4. Hướng dẫn sử dụng & lắp đặt Lông Đền Phẳng Inox
4.1. Kiểm tra trước khi lắp & sử dụng
Kiểm tra đúng vật liệu, kích thước và tiêu chuẩn của vòng đệm. Đồng thời kiểm tra bu lông, đai ốc và bề mặt liên kết để bảo đảm không có hư hỏng hoặc biến dạng ảnh hưởng đến mối ghép.
4.2. Chuẩn bị
Làm sạch bề mặt tiếp xúc nếu cần và chuẩn bị bu lông, đai ốc cùng dụng cụ siết phù hợp. Đảm bảo khu vực lắp có đủ không gian thao tác.

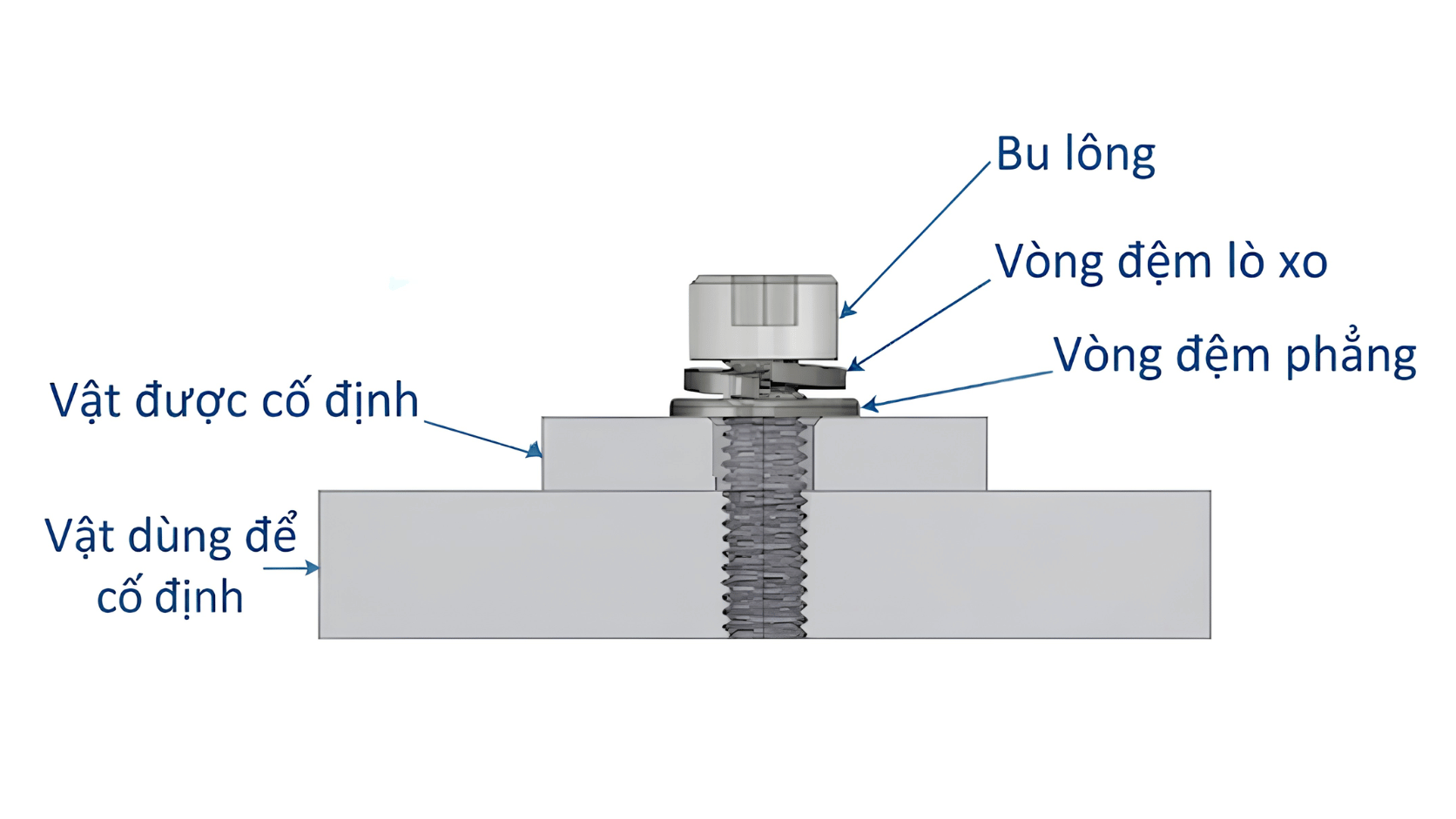

4.3. Lắp đặt & sử dụng
Đặt Lông Đền Phẳng Inox vào vị trí giữa đầu bu lông hoặc đai ốc và bề mặt liên kết theo cấu hình của mối ghép. Đưa bu lông hoặc vít qua tâm vòng đệm rồi lắp đai ốc và siết theo yêu cầu kỹ thuật của hệ thống.
4.4. Kiểm tra sau khi lắp
Kiểm tra vòng đệm nằm phẳng, không bị nghiêng hoặc lệch khỏi vùng tiếp xúc. Sau khi siết, cần bảo đảm đầu bu lông hoặc đai ốc tiếp xúc ổn định với vòng đệm và mối ghép không có dấu hiệu bất thường.

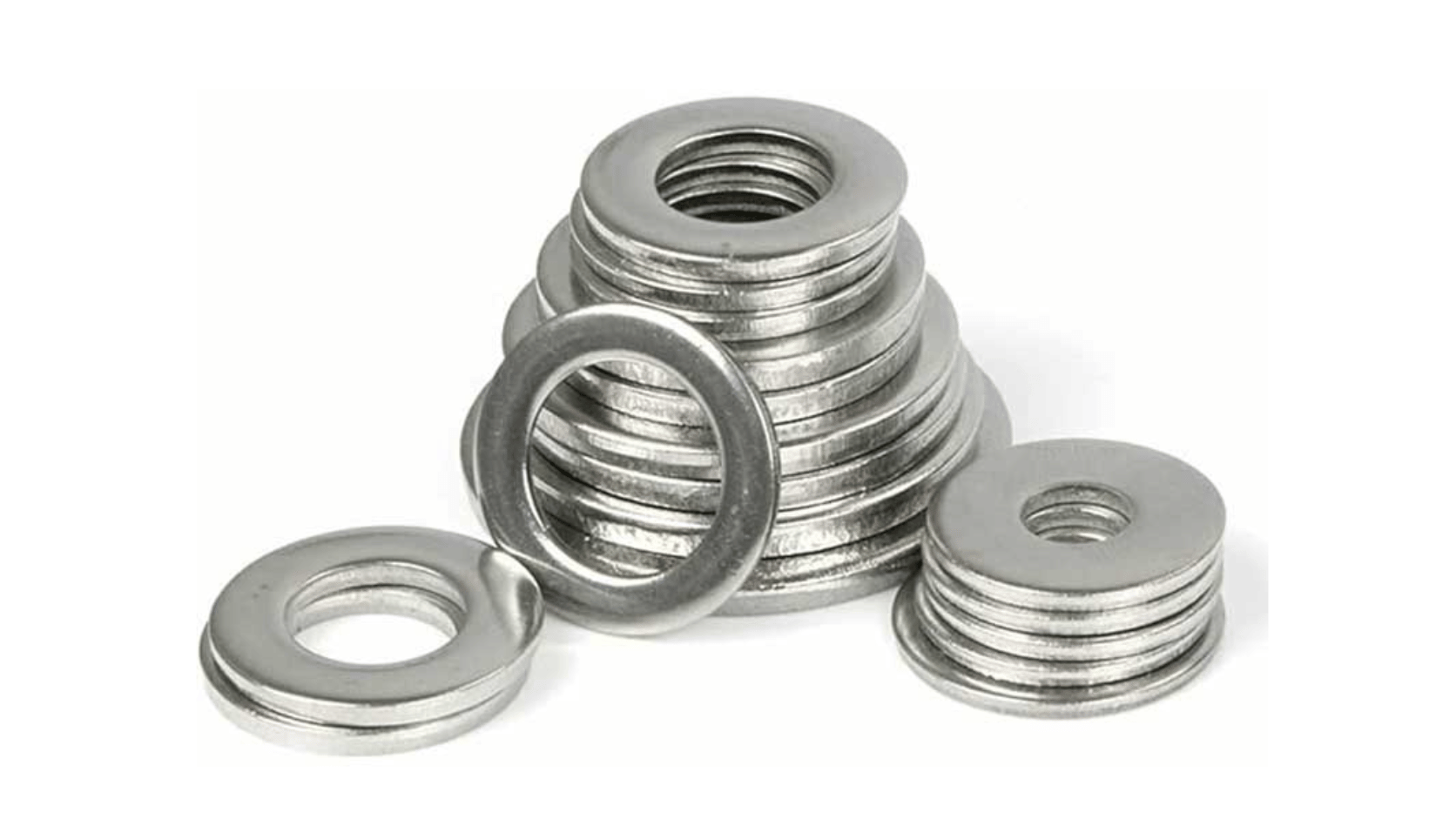

5. Những lỗi thường gặp khi sử dụng Lông Đền Phẳng Inox
- Chọn sai kích thước lỗ: lỗ không phù hợp có thể gây khó khăn khi lắp hoặc làm vòng đệm không nằm đúng vị trí.
- Không kiểm tra đường kính ngoài: vòng đệm quá nhỏ có thể không phân bố lực trên vùng bề mặt mong muốn.
- Bỏ qua chiều dày: khác biệt về chiều dày có thể làm thay đổi cấu hình của mối ghép.
- Nhầm loại inox: A2 và A4 không nên xem là hai vật liệu có thể thay đổi tùy ý.
- Nhầm chức năng: Flat Washer chủ yếu dùng để tạo bề mặt đỡ và phân bố lực, không phải cơ cấu khóa ren riêng.
6. Lông Đền Phẳng Inox A2 và A4 có thể thay thế trực tiếp cho nhau không?
Không nên mặc định thay thế trực tiếp chỉ vì hai vòng đệm có cùng kích thước. A2 và A4 là các nhóm vật liệu thép không gỉ khác nhau và việc lựa chọn phải dựa trên điều kiện môi trường cùng yêu cầu của mối ghép. Các bảng sản phẩm Flat Washer theo ISO 7089 có thể cung cấp cả hai lựa chọn A2 và A4, cho thấy vật liệu là một phần riêng trong quy cách sản phẩm. Khi thay thế, cần xác nhận kích thước, loại vật liệu, tiêu chuẩn và yêu cầu chống ăn mòn của ứng dụng thay vì chỉ kiểm tra đường kính lỗ.
