Lông Heico-Lock Inox – Giải Pháp Tối Ưu Cho Mối Ghép Chắc Chắn và Bền Bỉ
Giới thiệu Lông Đền Heico-Lock Inox
Lông Đền Heico-Lock Inox (Heico-Lock Wedge Locking Washer) chính là lời giải hoàn hảo, được thiết kế để đảm bảo an toàn và độ bền vượt trội. Sản phẩm này còn được biết đến với các tên gọi khác như lông đền chống xoay, vòng đệm khóa Heico, hoặc lông đền inox Heico, là sáng tạo từ thương hiệu Heico-Lock (Đức) – một tên tuổi uy tín trong ngành công nghiệp cơ khí.
Lông Đền Heico-Lock Inox là loại vòng đệm khóa đặc biệt với cấu trúc hai mảnh ghép đôi, chế tạo từ thép không gỉ inox 316 – vật liệu nổi tiếng với khả năng chống ăn mòn tuyệt vời. Công dụng chính của nó là ngăn chặn hiện tượng tự tháo lỏng của mối ghép trong các môi trường rung động cao như động cơ tàu thủy, thang máy, hay kết cấu thép lớn.
Cấu tạo chi tiết của Lông Đền Heico-Lock Inox
Các bộ phận chính và công dụng
- Hai vòng đệm ghép đôi: Một cặp gồm hai vòng đệm được dán sẵn bằng keo đạt chuẩn FDA (an toàn thực phẩm), giúp giữ chúng cố định trước khi lắp.
- Công dụng: Tạo thành hệ thống khóa nêm, tăng lực căng khi mối ghép chịu lực xoay lỏng, đảm bảo độ bền lâu dài ngay cả trong điều kiện rung lắc mạnh.
- Mặt ngoài với răng cưa hướng tâm (radial teeth): Các răng cưa nhỏ, sắc nét được bố trí đều trên bề mặt ngoài, tiếp xúc với đầu bu lông hoặc đai ốc.
- Công dụng: Tăng độ ma sát và bám chặt vào bề mặt, ngăn xoay ngược trong các ứng dụng như động cơ ô tô hay máy công nghiệp nặng.
- Mặt trong với góc nêm nghiêng (wedge angles): Mặt tiếp xúc giữa hai vòng đệm có góc nghiêng lớn hơn góc ren bu lông, tạo hiệu ứng khóa tự động.
- Công dụng: Khi có lực xoay lỏng, góc nêm tự tăng lực căng, giữ mối ghép chắc chắn mà không cần thêm phụ kiện.
Các tiêu chuẩn kỹ thuật của Lông Đền Heico-Lock Inox tại Mecsu
Lông Đền Heico-Lock Inox tuân thủ các tiêu chuẩn quốc tế nghiêm ngặt, giúp khách hàng hiểu rõ chất lượng và ứng dụng:
- DIN 25201: Tiêu chuẩn Đức cho vòng đệm khóa đôi, được thiết kế chuyên biệt để chống tự tháo lỏng trong môi trường rung động cao.
- Đặc điểm: Quy định cấu trúc hai mảnh với góc nêm và răng cưa, đảm bảo khả năng chịu lực cắt và xoắn. Thử nghiệm thực tế cho thấy sản phẩm đạt tiêu chuẩn này có thể giữ chặt mối ghép dưới rung động 10 Hz (10 chu kỳ/giây) – tương đương rung động của động cơ tàu hỏa.
- DIN 980V: Một tiêu chuẩn liên quan đến vòng đệm khóa, thường áp dụng cho các loại lông đền có cơ chế chống xoay đơn giản hơn Heico-Lock.
- Đặc điểm: DIN 980V thường dùng cho lông đền thép cacbon với thiết kế khóa nêm cơ bản, không phức tạp như Heico-Lock (hai mảnh, inox 316). Khác biệt chính là Heico-Lock cải tiến với răng cưa hướng tâm và góc nêm lớn hơn, phù hợp cho môi trường khắc nghiệt như nước biển, trong khi DIN 980V phổ biến hơn trong ứng dụng khô ráo, ít ăn mòn.
Vật liệu chế tạo Lông Đền Heico-Lock Inox
Các loại vật liệu
Tại Mecsu, Lông Đền Heico-Lock Inox sử dụng inox 316, nhưng để so sánh, ta cần hiểu các vật liệu khác:
- Inox 316 (Thép không gỉ 316):
- Thành phần: 16-18% Crom, 10-14% Niken, 2-3% Molypden.
- Đặc điểm: Molypden tăng khả năng chống ăn mòn từ clo (nước biển) và axit, bền hơn inox 304 trong điều kiện khắc nghiệt.
- Ứng dụng: Tàu thủy, nhà máy hóa chất, thiết bị y tế.
- Inox 304:
- Thành phần: 18-20% Crom, 8-10.5% Niken, không có Molypden.
- Đặc điểm: Chống gỉ tốt trong điều kiện thường, nhưng kém hơn inox 316 khi gặp muối hoặc axit mạnh.
Đặc điểm nổi bật của inox 316
- Chống ăn mòn: Vượt trội hơn thép cacbon (dễ gỉ) và inox 304 (kém hơn trong môi trường muối).
- Độ bền nhiệt: Chịu được nhiệt độ cao mà không biến dạng, trong khi thép cacbon dễ mất tính chất ở nhiệt độ trên 400°C.
- An toàn: Không cần mạ phủ, phù hợp cho ngành y tế hoặc thực phẩm.
Bảng thông số kích thước Lông Đền Heico-Lock Inox
Tên sản phẩm
Mã sản phẩm
Size
Đường kính trong
Đường kính ngoài
Độ dày
Vật liệu
Lông Đền Răng Cưa Ngoài Inox 316 Size M3
HLS-3S
M3
3.4 mm
7 mm
1.6 mm
Inox 316
Lông Đền Răng Cưa Ngoài Inox 316 Size M3.5
HLS-3.5S
M3.5
3.9 mm
7.6 mm
1.6 mm
Inox 316
Lông Đền Răng Cưa Ngoài Inox 316 Size M3.5 (Vành Rộng)
HLB-3.5S
M3.5
3.9 mm
9 mm
1.6 mm
Inox 316
Lông Đền Răng Cưa Ngoài Inox 316 Size M4
HLS-4S
M4
4.4 mm
9 mm
1.6 mm
Inox 316
Lông Đền Răng Cưa Ngoài Inox 316 Size M4 (Vành Rộng)
HLB-4S
M4
4.4 mm
10.8 mm
1.6 mm
Inox 316
Lông Đền Răng Cưa Ngoài Inox 316 Size M5
HLS-5S
M5
5.4 mm
10.8 mm
1.6 mm
Inox 316
Lông Đền Răng Cưa Ngoài Inox 316 Size M5 (Vành Rộng)
HLB-5S
M5
5.4 mm
13.5 mm
2.6 mm
Inox 316
Lông Đền Răng Cưa Ngoài Inox 316 Size M6
HLS-6S
M6
6.5 mm
13.5 mm
2.6 mm
Inox 316
Lông Đền Răng Cưa Ngoài Inox 316 Size M8
HLS-8S
M8
8.6 mm
16.6 mm
2.6 mm
Inox 316
Lông Đền Răng Cưa Ngoài Inox 316 Size M8 (Vành Rộng)
HLB-8S
M8
8.6 mm
19.5 mm
3.6 mm
Inox 316
Lông Đền Răng Cưa Ngoài Inox 316 Size M10
HLS-10S
M10
10.7 mm
19.5 mm
3.6 mm
Inox 316
Lông Đền Răng Cưa Ngoài Inox 316 Size M10 (Vành Rộng)
HLB-10S
M10
10.7 mm
23 mm
3.6 mm
Inox 316
Lông Đền Răng Cưa Ngoài Inox 316 Size M12
HLS-12S
M12
13 mm
25.4 mm
3.6 mm
Inox 316
Lông Đền Răng Cưa Ngoài Inox 316 Size M12 (Vành Rộng)
HLB-12S
M12
13 mm
30.7 mm
3.6 mm
Inox 316
Lông Đền Răng Cưa Ngoài Inox 316 Size M14
HLS-14S
M14
15.2 mm
30.7 mm
3.6 mm
Inox 316
Lông Đền Răng Cưa Ngoài Inox 316 Size M16
HLS-16S
M16
17 mm
30.7 mm
3.6 mm
Inox 316
Lông Đền Răng Cưa Ngoài Inox 316 Size M16 (Vành Rộng)
HLB-16S
M16
17 mm
34.5 mm
3.6 mm
Inox 316
Phân loại Lông Đền Heico-Lock Inox
Lông Đền Heico-Lock Inox được phân loại dựa trên nhiều yếu tố để đáp ứng các nhu cầu kỹ thuật khác nhau. Dưới đây là chi tiết từng cách phân loại:
Theo hình dạng
Dưới đây là bảng so sánh giữa hai loại Lông Đền Heico-Lock Inox:
Loại
Đặc điểm
Ưu điểm
Hình ảnh

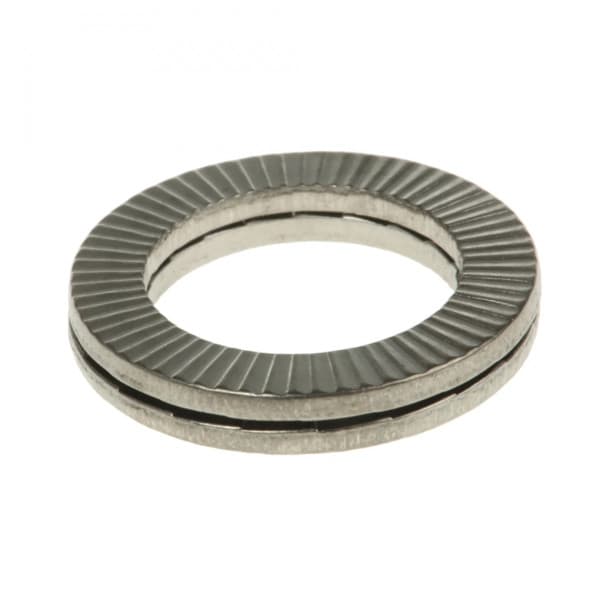

Lông Đền Heico-Lock Inox chuẩn (HLS)
Đường kính ngoài nhỏ hơn (M6: 13.5 mm), thiết kế tối ưu cho không gian hẹp, răng cưa hướng tâm giúp bám chắc trên bề mặt cứng (thép không gỉ, thép hợp kim).
Nhỏ gọn, dễ lắp vào cụm chi tiết nhỏ, giảm trọng lượng tổng thể.

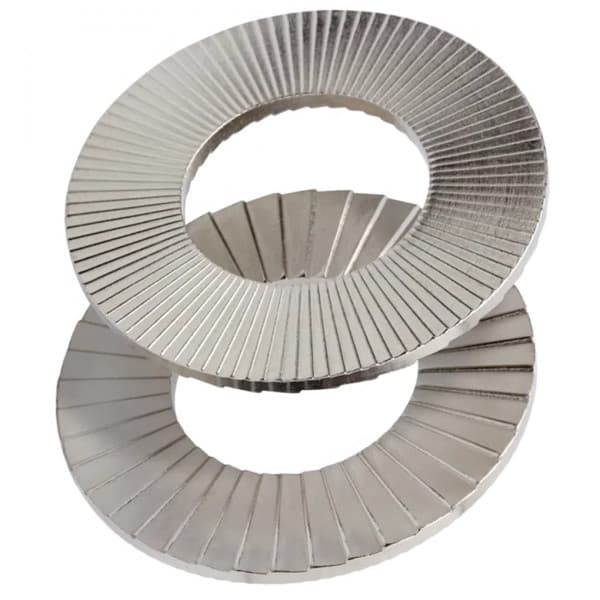

Lông Đền Heico-Lock Inox vành rộng (HLB)
Đường kính ngoài lớn hơn (M6: 16.6 mm), tăng diện tích tiếp xúc để phân bố áp lực đều, phù hợp cho bề mặt mềm như nhôm hoặc nhựa kỹ thuật.
Giảm nguy cơ biến dạng bề mặt, tăng độ bền mối ghép trong ứng dụng tải trọng lớn.
Theo kích thước
- Hệ mét: Từ M3 (đường kính trong 3.4 mm) đến M48 (đường kính trong 49.6 mm).
- Ý nghĩa: Size nhỏ (M3-M8) dùng cho máy móc nhẹ; size lớn (M12-M48) dùng cho kết cấu nặng như cầu, tàu.
- Hệ inch: 1/4" (6.35 mm), 3/8" (9.53 mm), 1/2" (12.7 mm), 3/4" (19.05 mm), 1" (25.4 mm).
- Ý nghĩa: Phổ biến ở thị trường Mỹ, Anh, thường dùng trong ngành ô tô hoặc thiết bị nhập khẩu.
Theo vật liệu
- Inox 316: Là vật liệu duy nhất tại Mecsu, đảm bảo chống ăn mòn tối ưu trong môi trường ẩm, muối, hoặc hóa chất.
- So sánh: Không dùng thép cacbon tại Mecsu vì dễ gỉ, không phù hợp với ứng dụng ngoài trời.
Theo độ dày
- Từ 1.6 mm đến 6.6 mm:
- 1.6 mm: Dùng cho size nhỏ (M3-M5), nhẹ, phù hợp với tải trọng thấp.
- 2.6 mm – 3.6 mm: Phổ biến cho size trung (M6-M16), cân bằng giữa độ bền và độ dày.
- 6.6 mm: Dành cho size lớn (M20-M24), chịu tải trọng nặng như kết cấu thép lớn.
- Ý nghĩa: Độ dày tăng theo size để đảm bảo khả năng chịu lực và phân tán áp lực tốt hơn.
Ưu & nhược điểm của Lông Đền Heico-Lock Inox
Ưu điểm
Tính năng
Mô tả
Lợi ích
Chống xoay vượt trội
Hệ thống khóa nêm và răng cưa giữ chặt mối ghép ngay cả khi rung động 10 Hz, không lỏng sau 1000 giờ vận hành.
An toàn cho thang máy, tàu điện.
Chống ăn mòn
Inox 316 chịu nước biển, axit loãng, nhiệt độ cao, bền 20-30 năm.
Giảm bảo trì, tăng tuổi thọ sản phẩm.
Tái sử dụng hiệu quả
Tháo lắp 5-10 lần mà không giảm hiệu suất nếu không hư hỏng.
Tiết kiệm chi phí, phù hợp dự án cần điều chỉnh.
Dễ lắp đặt
Dùng cờ lê hoặc tua vít tiêu chuẩn, không cần dụng cụ đặc biệt.
Nhanh chóng, tiện lợi cho mọi đối tượng.
Nhược điểm
- Giá thành cao:
Nguyên nhân: Inox 316 đắt hơn thép cacbon 3-5 lần, cộng với công nghệ sản xuất hai mảnh phức tạp. Ví dụ, một cặp M12 giá 73.000đ, trong khi lông đền phẳng thép chỉ khoảng 5.000đ.
- Yêu cầu kỹ thuật lắp đặt chính xác:
Vấn đề: Nếu siết không đủ lực (dưới 70% lực tối đa của bu lông), cơ chế khóa nêm không hoạt động tối ưu, giảm hiệu quả chống xoay.
- Hiệu quả thấp trọng tải tĩnh:
Nguyên nhân: Thiết kế tập trung vào chống rung, nên trong các mối ghép cố định hoàn toàn (như giá đỡ tĩnh), ưu điểm của Heico-Lock không được phát huy.
Ứng dụng thực tế của Lông Đền Heico-Lock Inox
Lông Đền Heico-Lock Inox được ứng dụng rộng rãi nhờ khả năng chống xoay và chống ăn mòn. Dưới đây là các ví dụ chi tiết:
Xây dựng và hàng hải:
Dùng trong cầu cảng, tàu thủy để cố định các mối ghép chịu tải trọng lớn (như khung thép hoặc động cơ tàu). Một tàu container có thể dùng 500-1000 cặp size M12-M20 để giữ chặt các bộ phận chịu sóng biển và rung động.
Lợi ích: Inox 316 chống gỉ trong nước mặn, đảm bảo an toàn dưới áp lực hàng tấn.
Cơ khí và động cơ:
Giữ chặt các bộ phận quay trong máy nén khí, động cơ diesel, hoặc dây chuyền sản xuất. Ví dụ, một máy nén khí công suất 50HP dùng size M10 để cố định trục quay, tránh lỏng lẻo sau hàng nghìn giờ vận hành.
Giao thông vận tải:
Trong tàu điện, ô tô, hoặc xe tải, size M8-M14 được dùng để cố định khung gầm, bánh xe, và động cơ. Một chiếc xe tải nặng dùng khoảng 20-30 cặp để đảm bảo an toàn khi chạy tốc độ cao trên đường gồ ghề.
Thiết bị y tế và gia dụng:
Ứng dụng: Dùng trong máy móc y tế (như máy chụp X-quang) hoặc đồ gia dụng ngoài trời (ghế inox, giá đỡ). Size nhỏ như M3-M6 phù hợp cho các mối ghép nhẹ, dễ tháo lắp
Cách lắp đặt Lông Đền Heico-Lock Inox
Để Lông Đền Heico-Lock Inox phát huy tối đa hiệu quả, cần lắp đặt đúng kỹ thuật. Dưới đây là hướng dẫn chi tiết:
- Chuẩn bị:
- Chọn size phù hợp với bu lông (ví dụ: M10 cho bu lông M10). Đảm bảo bề mặt ghép sạch, không dính dầu mỡ để răng cưa bám tốt.
- Dụng cụ: Cờ lê nếu có cờ lê lực (torque wrench) thì càng tốt để kiểm soát lực siết.
- Đặt lông đền:
- Lấy một cặp Lông Đền Heico-Lock Inox (đã dán sẵn). Đặt giữa đầu bu lông và đai ốc (hoặc bề mặt ghép), đảm bảo mặt răng cưa hướng ra ngoài (tiếp xúc với bu lông/đai ốc), mặt nêm hướng vào nhau.
- Lưu ý: Không tách đôi lông đền vì sẽ mất hiệu quả khóa nêm.
- Siết chặt:
- Dùng cờ lê siết đai ốc theo lực tiêu chuẩn của bu lông (ví dụ: bu lông M10 cấp bền 8.8 cần lực siết khoảng 49 Nm). Nếu dùng cờ lê lực, kiểm tra bảng lực siết từ nhà sản xuất bu lông.
- Mẹo: Siết đều tay, không quá mạnh để tránh làm hỏng răng cưa.
- Kiểm tra:
- Sau khi siết, thử xoay nhẹ đai ốc ngược chiều xem có lỏng không. Nếu lắp đúng, cơ chế khóa nêm sẽ ngăn xoay ngược ngay lập tức.
- Trong quá trình vận hành, nếu có rung động, hệ thống sẽ tự động tăng lực căng, giữ mối ghép chắc chắn.
- Tháo lắp (nếu cần):
- Dùng cờ lê tháo đai ốc như bình thường. Kiểm tra lông đền xem răng cưa có mòn không trước khi tái sử dụng.
- Lưu ý: Có thể dùng lại 5-10 lần nếu không bị hư hỏng.
Cách lắp đặt
8 FAQ về Lông Đền Heico-Lock Inox
- DIN 980V khác gì với Heico-Lock Inox?
DIN 980V là tiêu chuẩn cho vòng đệm khóa cơ bản (thường thép), trong khi Heico-Lock Inox dùng inox 316 và thiết kế hai mảnh, hiệu quả hơn trong môi trường rung và ăn mòn. - Thép cacbon có dùng được cho lông đền Heico-Lock không?
Không, tại Mecsu chỉ dùng inox 316. Thép cacbon rẻ nhưng dễ gỉ, không phù hợp với ứng dụng ngoài trời. - Lông Đền Heico-Lock Inox chịu được rung động bao nhiêu?
Chịu được rung động 10 Hz (10 chu kỳ/giây), tương đương động cơ tàu hoặc máy công nghiệp nặng. - Size nào phổ biến nhất cho xây dựng?
M12-M20, vì chịu được tải trọng lớn và phù hợp với kết cấu thép. - Có cần mạ kẽm cho inox 316 không?
Không, inox 316 tự nhiên chống gỉ, không cần xử lý bề mặt như thép cacbon. - Lắp sai có ảnh hưởng gì không?
Nếu siết không đủ lực hoặc đặt ngược mặt, hiệu quả chống xoay sẽ giảm đáng kể. - Giá cao hơn lông đền thường có đáng không?
Đáng nếu dùng trong môi trường rung động hoặc ăn mòn; không cần thiết cho ứng dụng tĩnh đơn giản. - Mua ở đâu uy tín?
Mecsu cung cấp hàng chính hãng Heico-Lock, có sẵn, giao nhanh.
