Plunger – Linh Kiện Cơ Khí Định Vị Chính Xác Cho Mọi Ngành Công Nghiệp

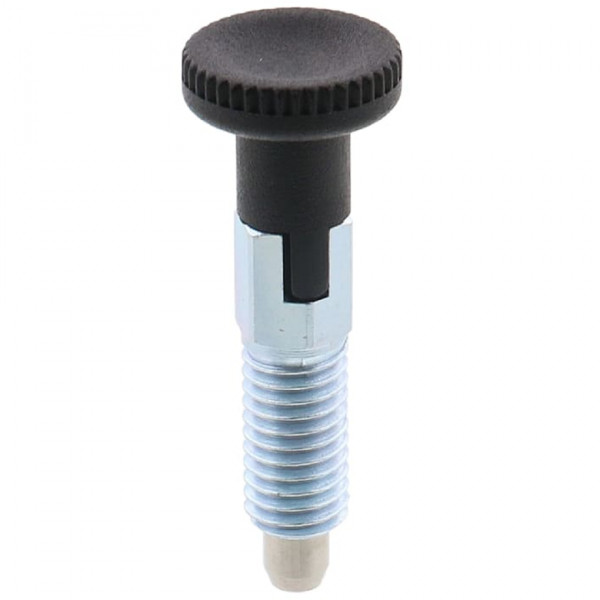

Indexing Plunger là gì?
Indexing Plunger là sản phẩm cơ khí thiết yếu, thường được ứng dụng để định vị, khóa, và chỉ số trong máy móc, khuôn mẫu, và thiết bị. Indexing Plunger cho phép điều chỉnh và cố định vị trí của các bộ phận với độ chính xác cao.
Indexing Plunger rất đa dạng mẫu mã bao gồm tiêu chuẩn, khóa, chính xác và hành động cam, được làm từ thép, inox, hoặc nhựa. Sản phẩm này giúp nâng cao hiệu quả và độ tin cậy của các thiết lập, phục vụ nhu cầu công nghiệp đa dạng như tự động hóa, sản xuất và thiết bị y tế
.
Cấu tạo của Indexing Plunger
Đầu nhún (Plunger)
Đây là phần nhô ra hoặc thụt vào để khóa hoặc định vị. Đầu nhún có thể có dạng trụ tròn hoặc hình cầu, tùy thuộc vào mục đích sử dụng. Giúp điều chỉnh vị trí linh hoạt, giữ chặt các bộ phận máy móc trong trạng thái cố định.
Thân ren (Threaded Body)
Phần trụ tròn có ren bên ngoài, được vặn chặt vào chi tiết máy hoặc khuôn. Đảm bảo sự kết nối chắc chắn giữa linh kiện và máy móc, cho phép tháo lắp dễ dàng mà không làm giảm độ bền của mối nối.
Đai ốc khóa (Locking Nut)
Một số loại indexing plunger được trang bị thêm đai ốc để tăng cường độ chắc chắn, thường làm từ cùng vật liệu với thân ren để đảm bảo độ bền đồng bộ. Ngăn ngừa hiện tượng lỏng lẻo hoặc rung lắc trong các ứng dụng chịu lực mạnh.
Thông số kỹ thuật của Indexing Plunger
Tiêu chuẩn kỹ thuật của Indexing Plunger
Mecsu cung cấp các sản phẩm Indexing plunger tuân thủ nhiều tiêu chuẩn quốc tế, đảm bảo chất lượng và độ tin cậy cao. Dưới đây là phân tích chi tiết về một số tiêu chuẩn nổi bật, đặc biệt là tiêu chuẩn DIN 1673 và JIS B1177, để khách hàng hiểu rõ hơn về bản chất và đặc điểm của sản phẩm:
DIN 1673
- Đây là một tiêu chuẩn của Đức quy định về các loại chốt định vị (indexing plungers) có cơ chế nhún tự động, thường được sử dụng trong các hệ thống máy móc đòi hỏi sự điều chỉnh vị trí chính xác.
- DIN 1673 quy định indexing plunger có thân ren suốt hoặc nửa thân, với đầu nhún được thiết kế để tự động bật ra nhờ lò xo bên trong. Đầu nhún thường có dạng trụ tròn hoặc hình cầu, đảm bảo tiếp xúc tốt với bề mặt định vị mà không gây trầy xước, phù hợp cho các ứng dụng từ khuôn mẫu nhỏ đến máy móc công nghiệp lớn.
JIS B1177
- JIS B1177 là tiêu chuẩn do Viện Chuẩn hóa Công nghiệp Nhật Bản (Japanese Industrial Standards) ban hành, tập trung vào chốt định vị với yêu cầu độ chính xác cao và khả năng chịu tải trong các môi trường khắc nghiệt. Tiêu chuẩn này thường được áp dụng trong ngành công nghiệp Nhật Bản, đặc biệt là ô tô và thiết bị chính xác.
- Về đặc điểm của Indexing Plunger được sản xuất theo tiêu chuẩn này, thân ren có thể là ren suốt hoặc ren mịn (fine thread), với đầu nhún dạng trụ tròn hoặc cầu, được gia công bằng công nghệ CNC để đạt độ chính xác cao (sai lệch dưới 0.05mm). Lò xo được thiết kế với lực đàn hồi mạnh hơn so với DIN 1673, phù hợp cho các ứng dụng chịu tải lớn.
Vật liệu sản xuất Indexing Plunger
Indexing plunger được chế tạo từ nhiều loại vật liệu khác nhau, mỗi loại mang đặc điểm riêng biệt để đáp ứng các điều kiện sử dụng đa dạng:
Indexing plunger Thép SUM22
Indexing plunger Inox 303
Indexing plunger Thép S45C
Indexing plunger Thép SUM22L
Vật liệu
Tên
Thép SUM22
Inox 303
Thép S45C
Thép SUM22L
Định nghĩa
Là một loại thép carbon tự do gia công, thuộc nhóm thép hợp kim thấp theo tiêu chuẩn JIS G4804 của Nhật Bản.
Là thép không gỉ thuộc dòng Austenitic, được cải tiến với hàm lượng lưu huỳnh cao giúp tăng khả năng gia công.
Là thép carbon chất lượng cao, thuộc nhóm thép máy theo tiêu chuẩn JIS G4051 của Nhật Bản.
Là phiên bản có chì của Thép SUM22, thuộc nhóm thép tự do gia công theo tiêu chuẩn JIS G4804.
Khả năng chống ăn mòn
Thấp
Tốt
Thấp
Thấp
Độ bền kéo
370-510 MPa
500-700 MPa
570-700 MPa (trước nhiệt luyện)
800-1000 MPa (sau nhiệt luyện)
370-510 MPa
Độ cứng
120-160 HB
160-190 (HB)
160-220 HB (trước nhiệt luyện)
200-300 HB (sau nhiệt luyện)
120-160 HB
Khả năng chịu nhiệt
Tối đa ~200°C
Tối đa 870°C
Tối đa ~400°C sau nhiệt luyện
Tối đa ~200°C
Chi phí
Thấp
Cao
Trung bình
Thấp
Môi trường sử dụng
Khô ráo, trong nhà, không tiếp xúc với độ ẩm hoặc hóa chất
Ẩm ướt, hóa chất nhẹ, ngoài trời
Khô ráo, trong nhà; ngoài trời nếu có xử lý bề mặt
Khô ráo, trong nhà, không tiếp xúc với độ ẩm hoặc hóa chất
Hình ảnh minh họa
Bảng thông số kích thước lựa chọn Indexing Plunger
Size ren
Tổng chiều dài (mm)
Đường kính đầu (mm)
Đường kính mũi (mm)
Phân loại
Vít Nhún Định Vị Nhỏ Gọn Loại Tự Hồi M8 PMXSB8
M8
25
20
5
Vít Nhún Định Vị - Nhỏ
Vít Nhún Định Vị Nhỏ Gọn Loại Tự Hồi M10 PMXSB10
M10
31
24
6
Vít Nhún Định Vị - Nhỏ
Vít Nhún Định Vị Thép SUM22 Ren Tinh Dạng Cầu Loại Vị Trí Nghỉ M5
M5
41
10
2
Vít Nhún Định Vị - Dạng Cầu
Vít Nhún Định Vị Thép SUM22 Ren Tinh Dạng Cầu Loại Vị Trí Nghỉ M6
M6
42
12
2.5
Vít Nhún Định Vị - Dạng Cầu
Vít Nhún Định Vị Thép SUM22 Ren Tinh Dạng Cầu Loại Vị Trí Nghỉ M8
M8
46
15
4
Vít Nhún Định Vị - Dạng Cầu
Vít Nhún Định Vị Thép SUM22 Ren Tinh Dạng Cầu Loại Vị Trí Nghỉ M10
M10
50
18
5
Vít Nhún Định Vị - Dạng Cầu
Vít Nhún Định Vị Thép SUM22 Ren Tinh Dạng Cầu Loại Vị Trí Nghỉ M12
M12
60.5
21
6
Vít Nhún Định Vị - Dạng Cầu
Vít Nhún Định Vị Thép SUM22 Ren Tinh Dạng Cầu Loại Vị Trí Nghỉ M16
M16
75.5
26
8
Vít Nhún Định Vị - Dạng Cầu
Phân loại Indexing Plunger
Phân theo hình dạng
Indexing plunger được chia thành nhiều loại dựa trên hình dạng đầu nhún và thiết kế tổng thể, mỗi loại có đặc điểm và ứng dụng riêng:
- Indexing Plunger dạng nhỏ:
- Đây là loại có kích thước nhỏ gọn, thường từ M3 đến M8, với ren mịn và đầu nhún nhỏ, được thiết kế để sử dụng trong các thiết bị yêu cầu độ chính xác cao nhưng không chịu tải trọng lớn. Đầu nhún thường có dạng trụ tròn, giúp tiếp xúc chính xác với bề mặt định vị mà không gây trầy xước.
- Ưu điểm: Nhỏ gọn, dễ lắp đặt trong không gian hẹp, phù hợp cho các thiết bị điện tử hoặc máy móc tinh vi.
- Nhược điểm: Không chịu được lực lớn, dễ bị mòn nếu sử dụng trong môi trường rung động cao.
- Indexing Plunger dạng cầu:
- Loại này có đầu nhún dạng cầu lớn, giúp tăng diện tích tiếp xúc với bề mặt định vị, từ đó tăng độ ổn định và khả năng chịu lực. Kích thước thường từ M10 đến M20, với thân ren dày hơn và lò xo có lực đàn hồi mạnh hơn.
- Ưu điểm: Chịu lực tốt, định vị ổn định, phù hợp cho các ứng dụng nặng như máy móc công nghiệp hoặc kết cấu thép.
- Nhược điểm: Kích thước lớn hơn, khó lắp đặt trong không gian hẹp, giá thành cao hơn do thiết kế phức tạp.
Phân theo chiều dài
Với kích thước từ 25mm đến 85mm sẽ tương ứng với từng ứng dụng khác nhau, điển hình như:
- 25mm-40mm: Dùng cho thiết bị nhỏ như bo mạch, đồ gia dụng, hoặc máy móc nhẹ.
- 45mm-60mm: Phù hợp cho máy móc công nghiệp như máy khoan, máy ép.
- 65mm-85mm: Dùng trong kết cấu lớn như giàn giáo, cầu đường, hoặc máy móc nặng.
Phân theo vật liệu
Bạn có thể tham khảo nội dung đã được trình bày ở phía trên.
Ưu điểm của Indexing Plunger
Indexing Plunger nổi lên như một giải pháp tối ưu nhờ mang đến cho người sử dụng những lợi ích tuyệt vời. Dưới đây, Mecsu đã tổng hợp một số lý do bạn nên sở hữu sản phẩm này:
- Độ chính xác cao: Indexing Plunger được thiết kế để cung cấp khả năng định vị cực kỳ chính xác, đảm bảo các bộ phận cơ khí hoặc kết cấu được khóa chặt đúng vị trí mong muốn giúp giảm thiểu sai lệch trong quá trình vận hành máy móc, nâng cao độ chính xác của sản phẩm và đảm bảo sự nhất quán trong các quy trình sản xuất.
- Dễ sử dụng: Với cơ cấu thiết kế đơn giản và trực quan, Indexing Plunger dễ dàng lắp đặt và vận hành mà không yêu cầu kỹ năng chuyên môn cao. Người dùng chỉ cần thực hiện thao tác kéo và xoay để khóa hoặc mở khóa bộ phận, giúp tiết kiệm thời gian lắp ráp và bảo trì, đồng thời giảm nguy cơ xảy ra lỗi trong quá trình sử dụng.
- Tính linh hoạt: Indexing Plunger có nhiều chủng loại với các kích thước, kiểu dáng và lực khóa khác nhau, phù hợp với đa dạng ứng dụng từ máy móc công nghiệp, thiết bị y tế đến các hệ thống tự động hóa.
Ứng dụng chi tiết của Indexing Plunger
Indexing plunger được sử dụng để cố định giàn giáo, khung thép trong các công trình lớn như cầu đường, nhà cao tầng, hoặc nhà xưởng. Sản phẩm này giúp giữ chặt các mối nối, đảm bảo an toàn dưới tải trọng lớn.
Cơ khí và lắp ráp máy móc
Sản phẩm này giữ cố định các bộ phận như động cơ, bánh răng, hoặc khung máy trong dây chuyền sản xuất, đảm bảo hoạt động ổn định và không bị rung lắc.
Cách lắp đặt và sử dụng Indexing Plunger
Quy trình chi tiết
Để sử dụng indexing plunger hiệu quả và đảm bảo độ bền, cần thực hiện đúng các bước sau:
Bước 1: Chuẩn bị vị trí lắp đặt
Xác định vị trí cần định vị trên máy móc hoặc chi tiết, đảm bảo lỗ ren đã được khoan chính xác theo kích thước của indexing plunger (ví dụ: lỗ ren M10 cho plunger M10). Kiểm tra bề mặt sạch sẽ, không có bụi bẩn hoặc dầu mỡ để tránh ảnh hưởng đến độ ăn khớp.
Bước 2: Lắp đặt indexing plunger
Vặn thân ren của indexing plunger vào lỗ ren bằng tay trước để đảm bảo không bị lệch, sau đó dùng cờ lê hoặc dụng cụ siết để siết chặt với lực vừa đủ.
Bước 3: Điều chỉnh và khóa vị trí
Nhấn đầu nhún để thụt vào, di chuyển chi tiết máy đến vị trí mong muốn, sau đó thả đầu nhún để lò xo đẩy nó bật ra và khóa tự động. Kiểm tra xem đầu nhún có tiếp xúc chắc chắn với bề mặt định vị hay không. Nếu cần điều chỉnh lại, lặp lại bước này.
Bước 4: Kiểm tra và hoàn thiện
Thử di chuyển chi tiết máy để kiểm tra độ chắc chắn của mối định vị. Nếu có rung lắc, siết lại đai ốc hoặc điều chỉnh lực siết của thân ren. Đảm bảo không có tiếng kêu lạ hoặc hiện tượng kẹt khi đầu nhún hoạt động.
Lưu ý khi lắp đặt
- Sử dụng lực siết phù hợp để tránh làm hỏng ren hoặc lò xo bên trong.
- Tránh lắp đặt trong môi trường quá bẩn hoặc ẩm ướt nếu không có lớp xử lý bề mặt chống gỉ (đối với thép carbon).
- Kiểm tra định kỳ lò xo và đầu nhún để đảm bảo hoạt động trơn tru, đặc biệt trong môi trường rung động cao.
