Chọn cờ lê đầu tuýp đuôi chuột cho lắp dựng và căn chỉnh kết cấu
Cờ lê đầu tuýp đuôi chuột kết hợp đầu tuýp hoặc cơ cấu bánh cóc với phần cán thuôn nhọn hỗ trợ căn chỉnh các lỗ kết cấu trước khi lắp bu lông. Thiết kế này phù hợp với công việc giàn giáo, lắp dựng kết cấu thép và các vị trí cần vừa căn lỗ vừa thao tác fastener bằng cùng một dụng cụ.
Khi chọn, ngoài size đầu tuýp cần kiểm tra cấu hình 1 đầu hay 2 đầu tuýp, chiều dài tổng thể, hình dạng đuôi căn lỗ và khoảng thao tác thực tế. Xem
cờ lê đầu tuýp đuôi chuột
hoặc quay lại nhóm
cờ lê
để so sánh các kiểu dụng cụ khác.
So sánh các thiết kế cờ lê đầu tuýp đuôi chuột
| Thiết kế |
Khi nào phù hợp? |
Cần kiểm tra |
|
1 đầu tuýp
|
Công việc lặp lại với một quy cách bu lông hoặc đai ốc cố định.
|
Size, chiều dài tổng thể và hình dạng đuôi căn lỗ.
|
|
2 đầu tuýp
|
Cần mang hai size trên cùng một dụng cụ khi lắp dựng.
|
Cặp size, cơ chế đổi chiều và chiều dài thân.
|
|
Cờ lê tự động – bánh cóc
|
Chỉ cần thao tác bánh cóc, không cần phần đuôi căn lỗ kết cấu.
|
Swing arc, kích thước đầu và cơ chế đảo chiều.
|
|
Cờ lê lực
|
Mối ghép yêu cầu kiểm soát mô-men siết theo thông số kỹ thuật.
|
Dải mô-men, đầu kết nối và độ chính xác.
|
Bốn bước chọn cờ lê đầu tuýp đuôi chuột trước khi đặt mua

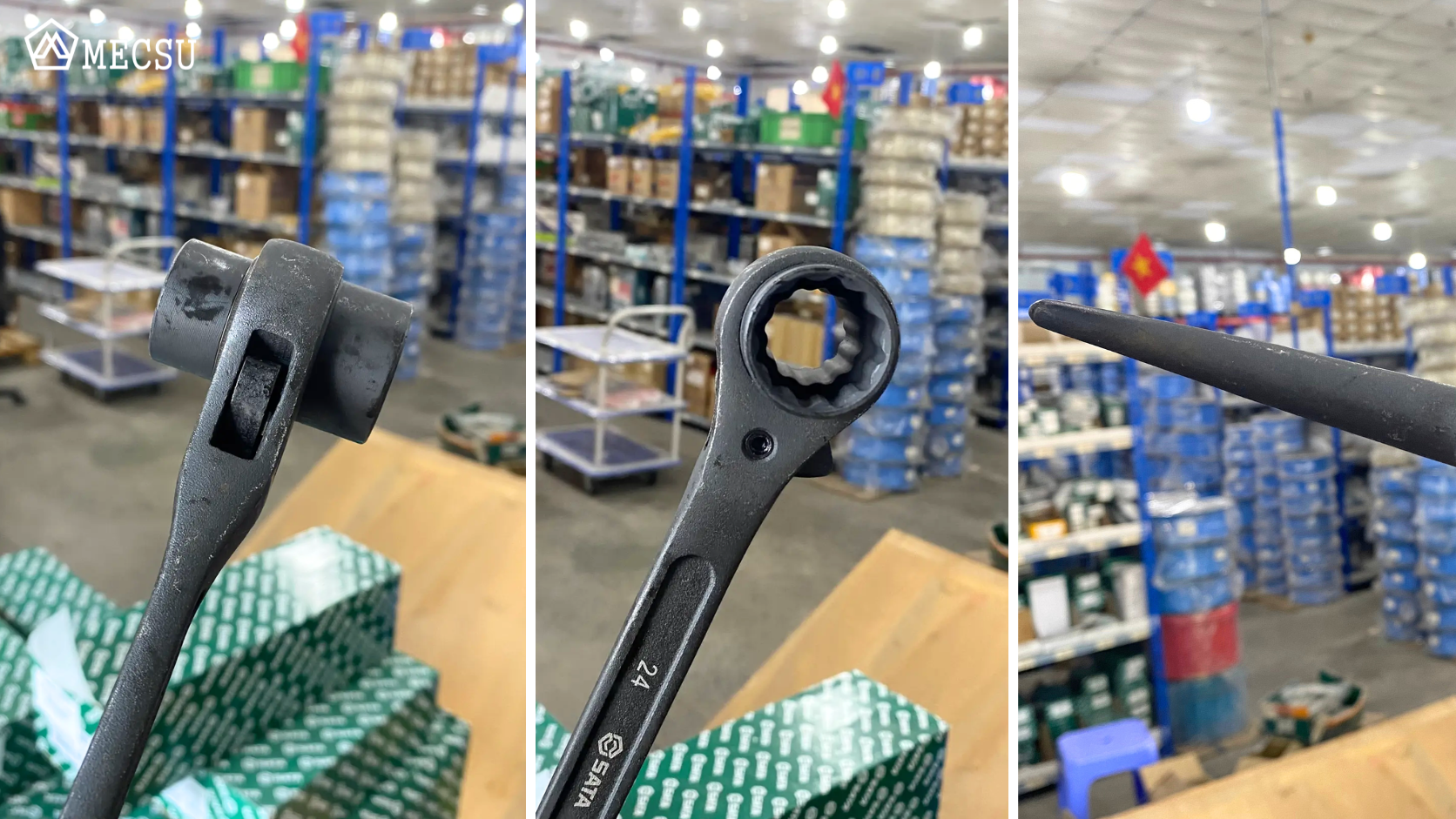

1. Xác định đúng size và cấu hình đầu tuýp
Đo kích thước giữa hai mặt phẳng đối diện của đầu bu lông hoặc đai ốc rồi chọn đúng size. Tùy model, cờ lê đuôi chuột có thể dùng một đầu tuýp hoặc hai size tích hợp trên cùng đầu làm việc, vì vậy không nên mặc định tất cả đều là loại tuýp đôi.
Nếu chưa rõ cách xác định size, xem
cờ lê 8, 10, 12, 13, 14, 15 dùng cho ốc nào.
2. Kiểm tra hình dạng và chiều dài đuôi căn lỗ
Phần đuôi thuôn được dùng để hỗ trợ đưa các lỗ kết cấu về gần đúng vị trí trước khi lắp fastener. Khi lựa chọn, cần xem chiều dài, độ thuôn và hình dạng đuôi có phù hợp với kích thước kết cấu và khoảng thao tác thực tế hay không.
Mẹo kỹ thuật: đuôi nhọn hỗ trợ căn chỉnh vị trí lỗ; không nên xem đây là thanh nạy để dịch chuyển tải nặng ngoài mục đích thiết kế của dụng cụ.
3. Kiểm tra chiều dài và khoảng thao tác của đầu tuýp
Hai cờ lê cùng size vẫn có thể khác đáng kể về chiều dài thân và kích thước đầu. Nếu bu lông nằm sát dầm, phía trong kết cấu hoặc vị trí sâu, cần kiểm tra đầu tuýp có tiếp cận được và cán còn đủ khoảng để thao tác hay không.
4. Đối chiếu vật liệu, cơ cấu và tính năng an toàn theo đúng model
Không nên mặc định mọi cờ lê đuôi chuột đều dùng cùng vật liệu, lớp phủ hoặc cơ cấu bánh cóc. Nếu các thông số này là yêu cầu mua hàng, hãy kiểm tra dữ liệu của đúng SKU.
Khi làm việc trên cao, nếu quy trình an toàn yêu cầu tether dụng cụ, cần kiểm tra model có điểm gắn dây phù hợp và sử dụng cùng hệ thống chống rơi theo hướng dẫn áp dụng tại công trường.
Kỹ thuật viên nên kiểm tra gì ngoài size đầu tuýp?
Size đầu tuýp chỉ giải quyết bài toán ăn khớp với fastener. Với công việc lắp dựng, khả năng căn lỗ và reach của dụng cụ cũng ảnh hưởng trực tiếp đến việc có thao tác được tại vị trí thực tế hay không.
| Tình huống thực tế |
Cần kiểm tra thêm |
| Hai lỗ kết cấu chưa trùng tâm |
Độ thuôn, chiều dài và hình dạng phần đuôi. |
| Fastener nằm sâu hoặc sát kết cấu |
Chiều dài tổng thể và kích thước đầu tuýp. |
| Cần thao tác hai quy cách |
Model 1 đầu tuýp hay 2 đầu tuýp. |
| Không gian quanh đầu bu lông hẹp |
Kích thước đầu và khoảng xoay của cán. |
| Làm việc trên cao |
Điểm gắn tether/lanyard nếu quy trình yêu cầu. |
Socket Fit → Alignment → Reach: ba bước kiểm tra trước khi thao tác
| Kiểm tra |
Câu hỏi cần trả lời |
| Socket Fit |
Đầu tuýp có đúng size và chụp đúng bu lông hoặc đai ốc? |
| Alignment |
Đuôi thuôn có phù hợp để hỗ trợ căn vị trí các lỗ kết cấu đang lệch? |
| Reach |
Chiều dài thân và đầu tuýp có tiếp cận được vị trí, đồng thời còn đủ khoảng thao tác? |
Gợi ý từ MECSU: đừng chọn cờ lê đuôi chuột chỉ theo size. Hãy kiểm tra đồng thời Socket Fit + Alignment + Reach để xác định model có thực sự phù hợp với vị trí lắp dựng.
Những lỗi thường gặp khi dùng cờ lê đầu tuýp đuôi chuột
- Chọn đúng size nhưng bỏ qua chiều dài: dụng cụ vẫn có thể không tiếp cận hoặc không đủ khoảng thao tác tại vị trí thực tế.
- Dùng đuôi căn lỗ như thanh nạy tải nặng: chỉ sử dụng trong phạm vi và mục đích mà model được thiết kế.
- Tác động búa vào cơ cấu bánh cóc: không dùng va đập nếu nhà sản xuất không cho phép.
- Mặc định mọi model đều có lỗ gắn dây: cần kiểm tra điểm tether thực tế của sản phẩm nếu công việc trên cao yêu cầu.
- Bỏ qua tình trạng đầu tuýp: nếu có độ rơ bất thường hoặc đầu fastener đã mòn, nên kiểm tra trước khi tiếp tục tăng lực.
Nên mua cờ lê đầu tuýp đuôi chuột lẻ hay nhiều quy cách?
Mua lẻ phù hợp khi đội thi công thường xuyên sử dụng một hoặc hai quy cách cố định.
Nếu công trình sử dụng nhiều cỡ bu lông, nên lập danh sách size thực tế rồi chọn các model tương ứng. Không nên mặc định một bộ cờ lê thông thường sẽ bao phủ nhu cầu của cờ lê đuôi chuột chuyên dụng.
Với đơn hàng nhà thầu, nên chuẩn bị size đầu tuýp, cấu hình 1/2 đầu tuýp, số lượng, chiều dài yêu cầu và thương hiệu/model. Nếu vị trí lắp dựng đặc biệt, nên bổ sung hình ảnh hoặc bản vẽ.

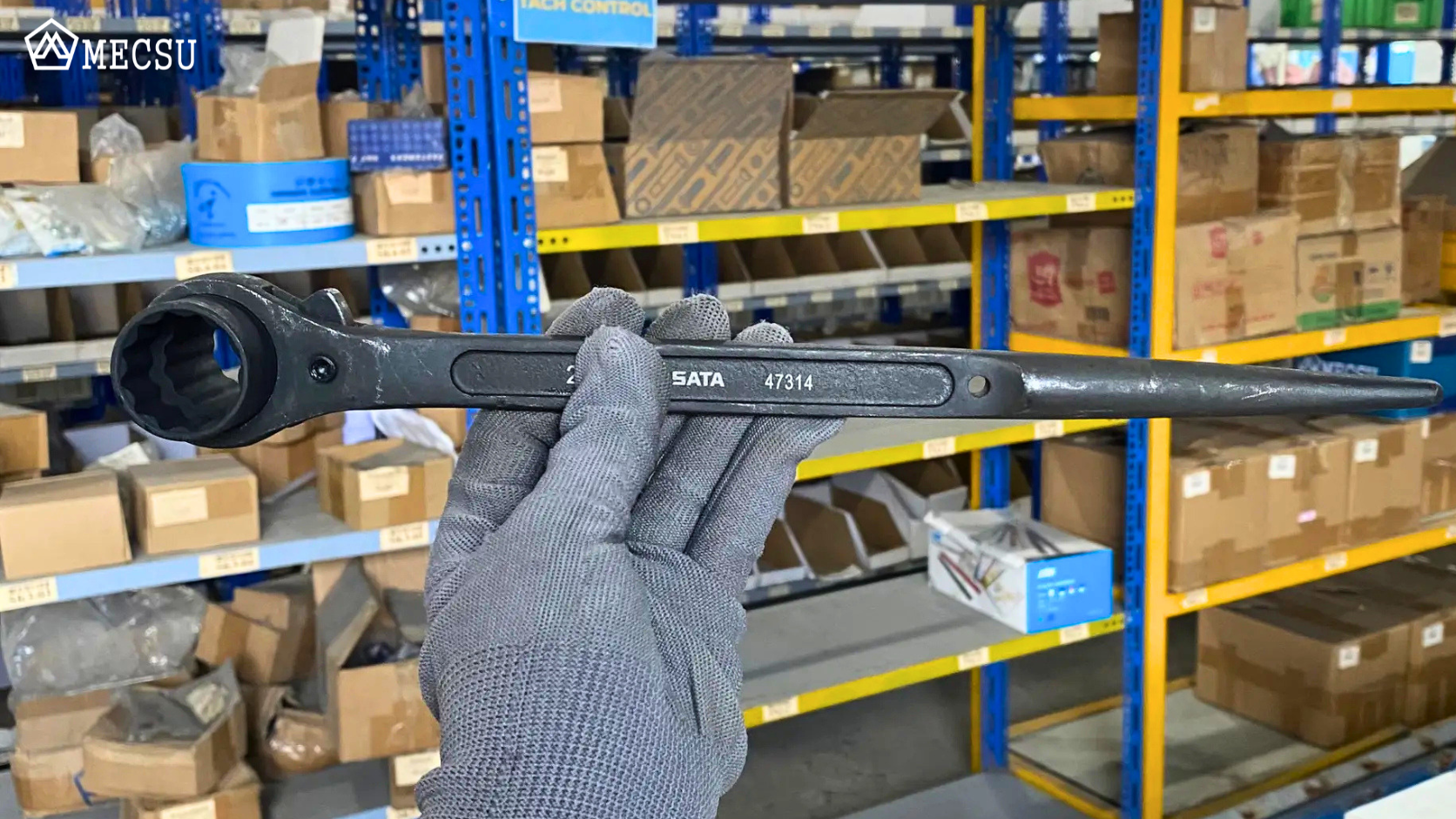

Xem Cờ Lê Đầu Tuýp Đuôi Chuột tại MECSU
Tài liệu kỹ thuật liên quan
Câu hỏi thường gặp

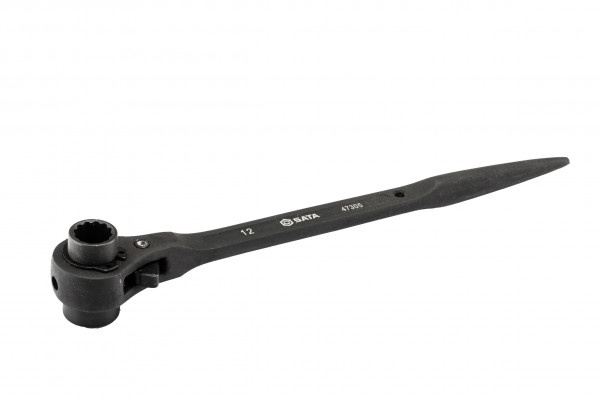

Cờ lê đuôi chuột 1 đầu tuýp và 2 đầu tuýp khác nhau thế nào?
Loại 1 đầu tuýp phục vụ một size cố định. Loại 2 đầu tuýp tích hợp hai size trên cùng cụm đầu làm việc, phù hợp khi cần chuyển giữa hai quy cách thường dùng.
Đuôi nhọn của cờ lê đuôi chuột dùng để làm gì?
Phần đuôi thuôn được dùng để hỗ trợ căn chỉnh các lỗ kết cấu chưa trùng tâm trước khi đưa bu lông hoặc fastener vào vị trí. Không nên dùng như thanh nạy cho tải ngoài thiết kế.
Có phải cờ lê đuôi chuột nào cũng có điểm gắn dây an toàn?
Không. Tính năng tether/lanyard phụ thuộc từng model. Nếu làm việc trên cao và quy trình an toàn yêu cầu chống rơi dụng cụ, cần kiểm tra đúng thông số sản phẩm.
Vì sao đúng size nhưng cờ lê vẫn khó thao tác?
Nguyên nhân có thể nằm ở chiều dài thân, kích thước đầu tuýp, vật cản quanh kết cấu hoặc khoảng xoay của cán. Vì vậy size chỉ là một trong các thông số cần kiểm tra.
Nhà thầu cần cung cấp gì khi đặt cờ lê đuôi chuột số lượng lớn?
Nên cung cấp size đầu tuýp, cấu hình 1 hoặc 2 đầu tuýp, số lượng từng quy cách, chiều dài mong muốn và thương hiệu/model. Nếu có yêu cầu tether hoặc điều kiện thi công đặc biệt, nên ghi rõ từ đầu.
