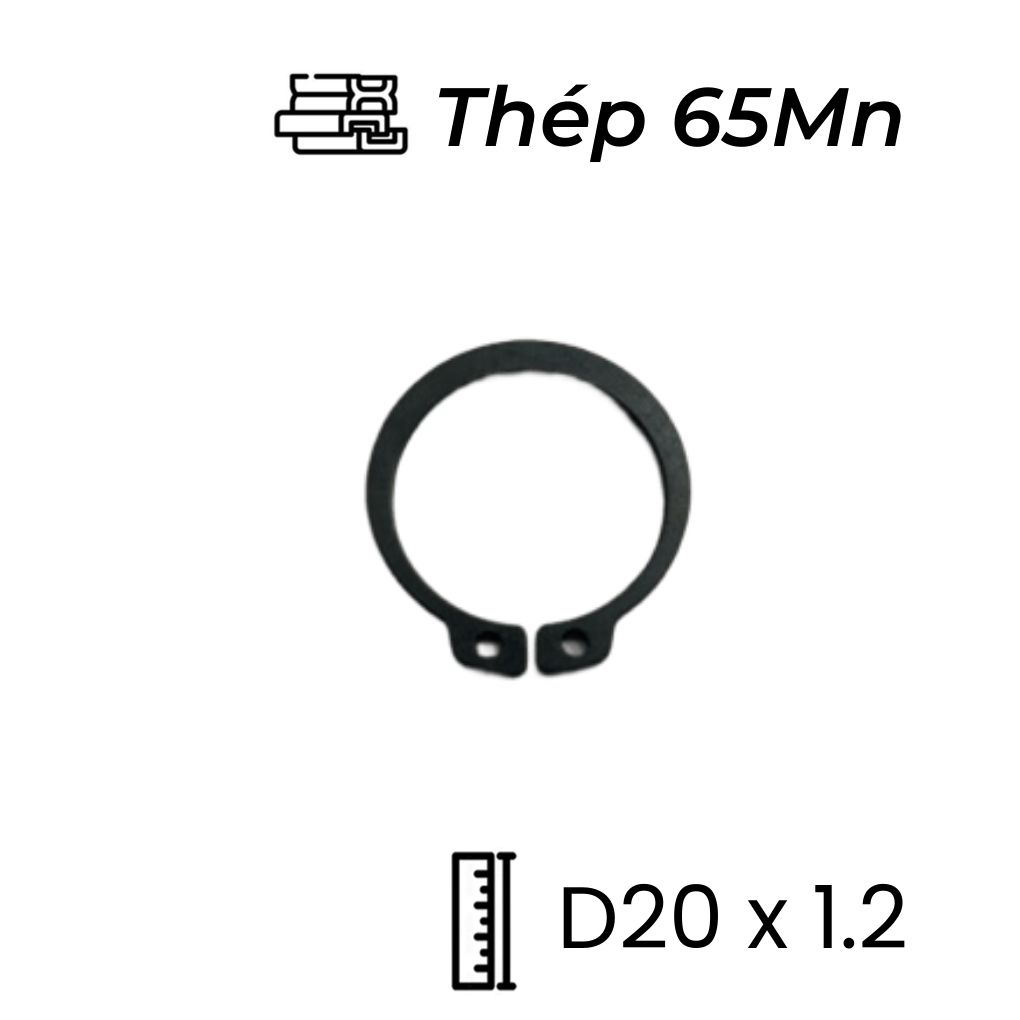

Phe Gài Trục Thép 65Mn DIN471 D20x1.2

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Phe Gài Trục Thép 65Mn DIN471 D20x1.2

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Phe Gài Trục Thép 65Mn DIN471 D20x1.2

Mục lục nội dung

1. 1. Tổng quan về Phe Gài Trục Thép 65Mn DIN471 D20x1.2
2. 2. Bảng thông số kỹ thuật tiêu chuẩn chi tiết
3. 3. Cấu tạo chi tiết và nguyên lý hoạt động co hướng tâm
4. 4. Ưu điểm vượt trội của vật liệu Thép lò xo 65Mn
5. 5. Ứng dụng phổ biến trong kỹ thuật và chế tạo máy
6. 6. So sánh Phe Gài Trục Thép 65Mn và Phe Gài Trục Inox 420
7. 7. Hướng dẫn thi công lắp đặt chuyên nghiệp bằng kìm chuyên dụng
8. 8. Báo giá Phe Gài Trục Thép 65Mn D20x1.2 sỉ tốt nhất
9. 9. Hồ sơ chất lượng & Thông tin liên hệ Mecsu

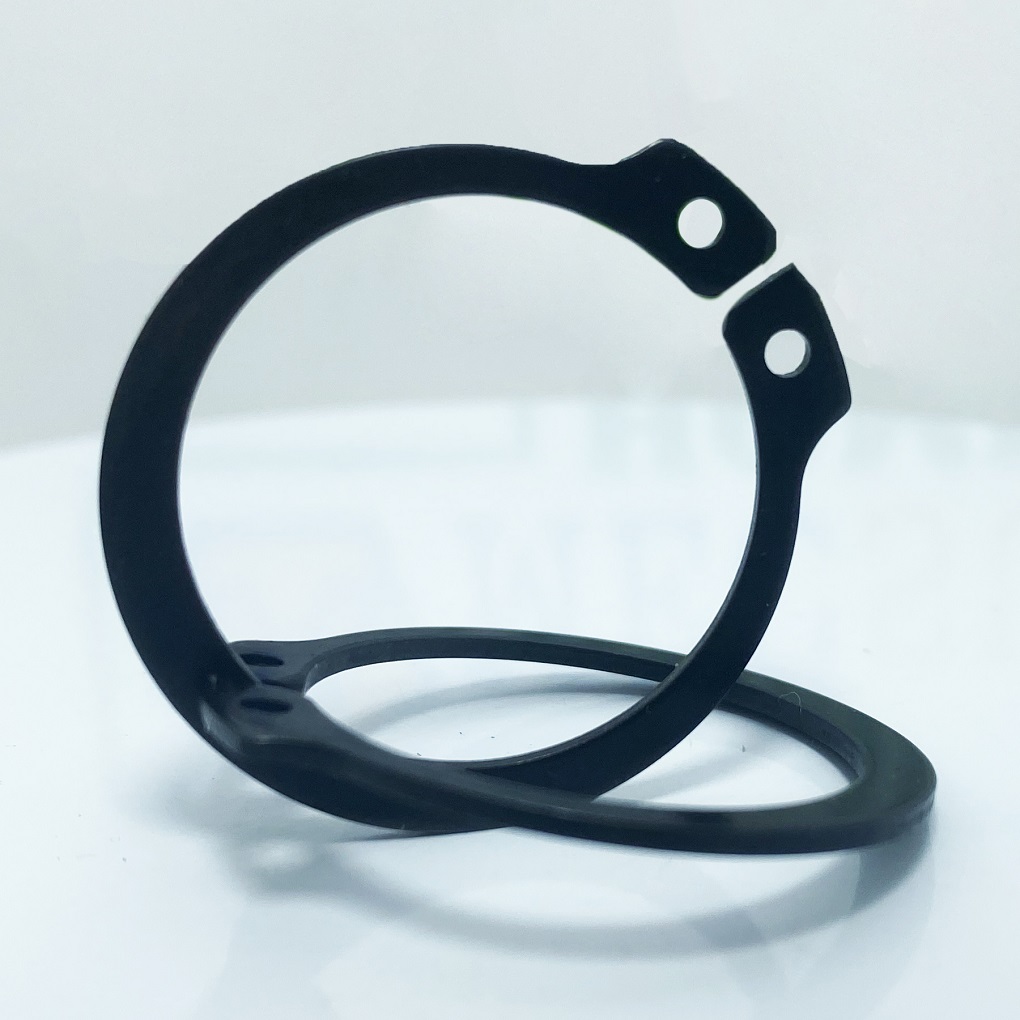

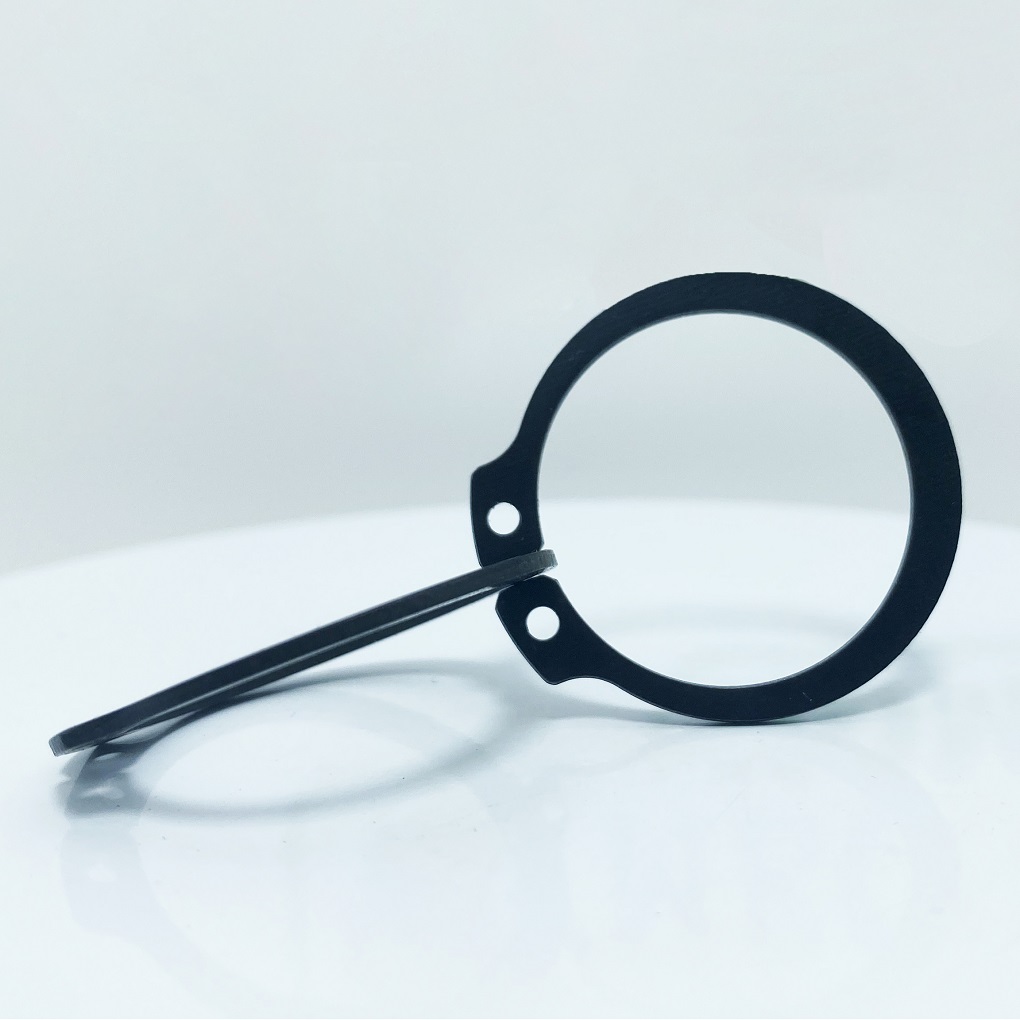

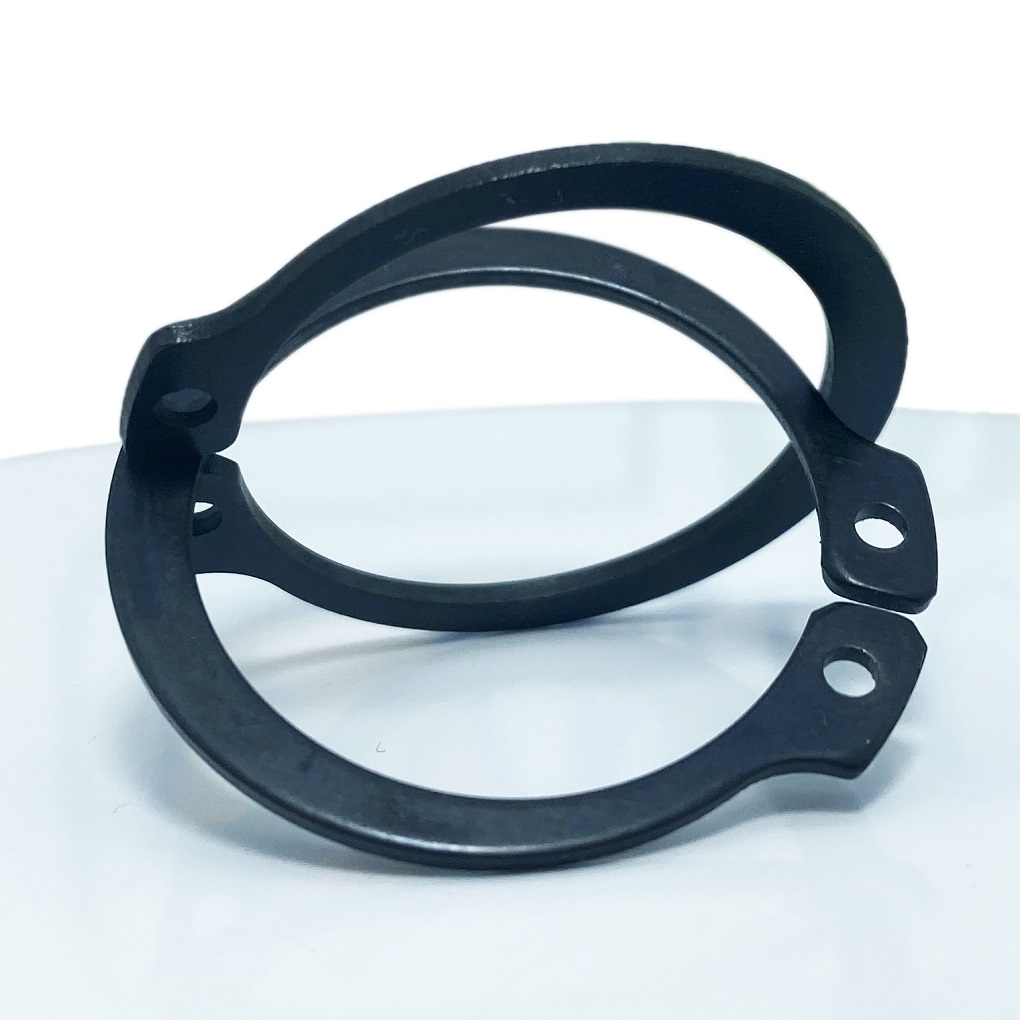

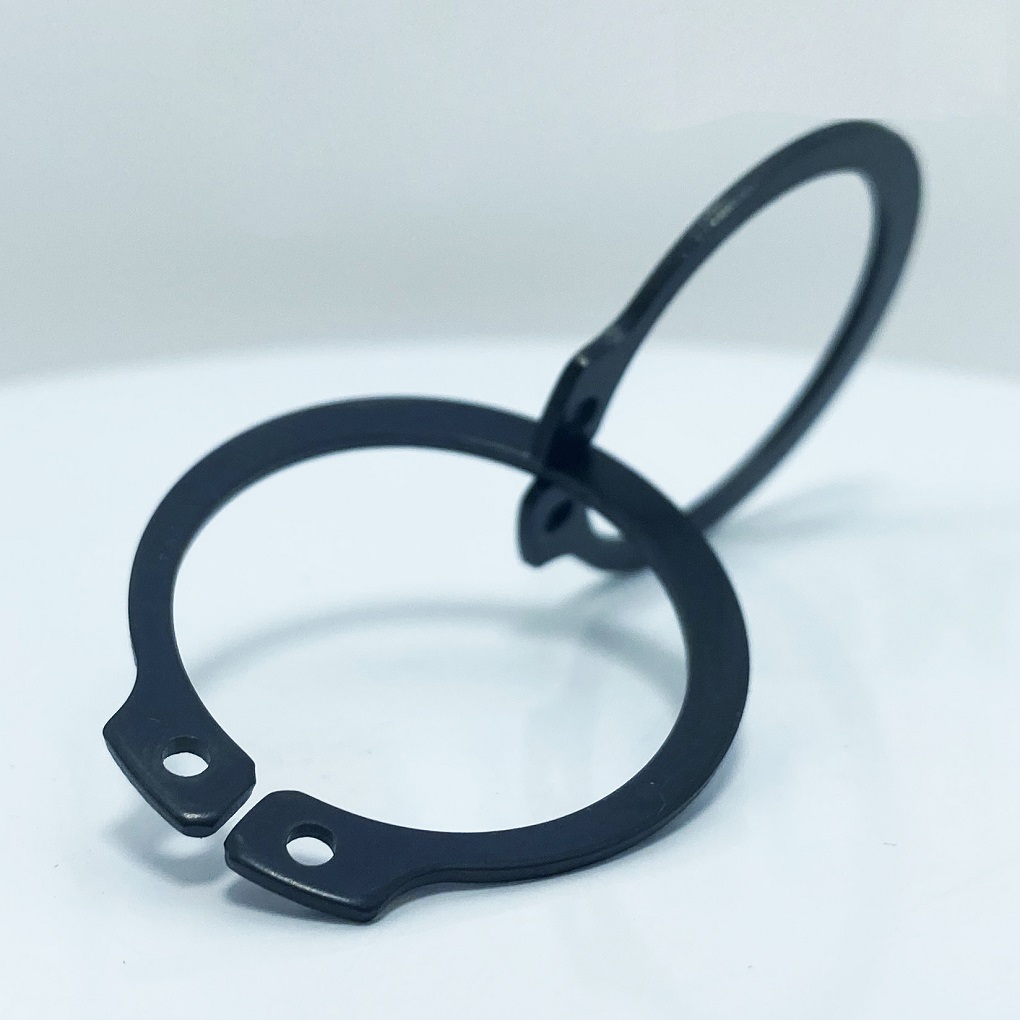

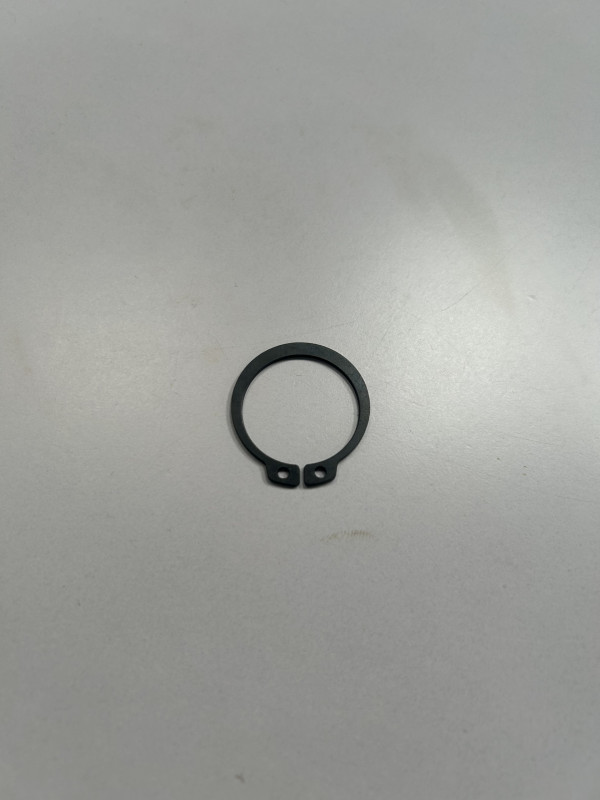

1. Tổng quan về Phe Gài Trục Thép 65Mn DIN471 D20x1.2

Phe Gài Trục Thép 65Mn DIN471 D20x1.2 (External Retaining Rings / Circlips for Shafts) là một chi tiết cơ khí định vị chịu lực không thể thiếu trong lĩnh vực lắp ráp máy móc, đảm nhận vai trò then chốt trong việc cố định các bộ phận trên trục xoay. Sản phẩm hoạt động như một "vòng chặn" thông minh, được thiết kế để dễ dàng định vị ổ lăn, bánh răng hoặc puli mà không cần đến các phương pháp ren hay đai ốc phức tạp khác.

Được chế tạo từ dòng thép lò xo carbon cao mác 65Mn và tuân thủ nghiêm ngặt tiêu chuẩn công nghiệp Đức DIN 471 (tương đương tiêu chuẩn quốc tế ISO 4624), sản phẩm mang lại khả năng chịu tải trọng dọc trục và độ đàn hồi co giãn vượt trội, đảm bảo mối ghép bền bỉ trong các hệ thống truyền động công nghiệp khắc nghiệt.

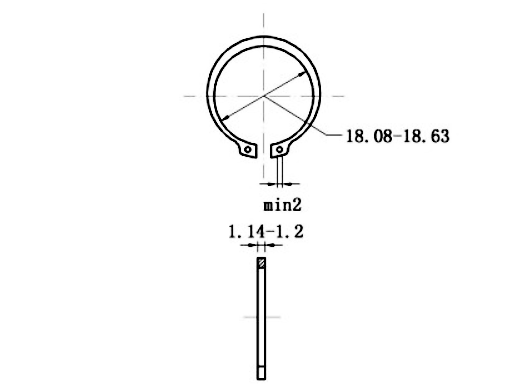

Quy cách kích thước định danh ký hiệu D20x1.2 cung cấp các thông số cơ học chính xác từ nhà máy:

• D20 (d1): Dùng cho đường kính trục định danh hệ mét là 20 mm.
• 1.2 (s): Độ dày tiêu chuẩn thực tế của phe gài là 1.2 mm.
• DIN 471: Tiêu chuẩn kỹ thuật quốc tế quy định cho dòng phe gài ngoài (bắt vào rãnh trục).

2. Bảng thông số kỹ thuật tiêu chuẩn chi tiết

3. Cấu tạo chi tiết và nguyên lý hoạt động co hướng tâm

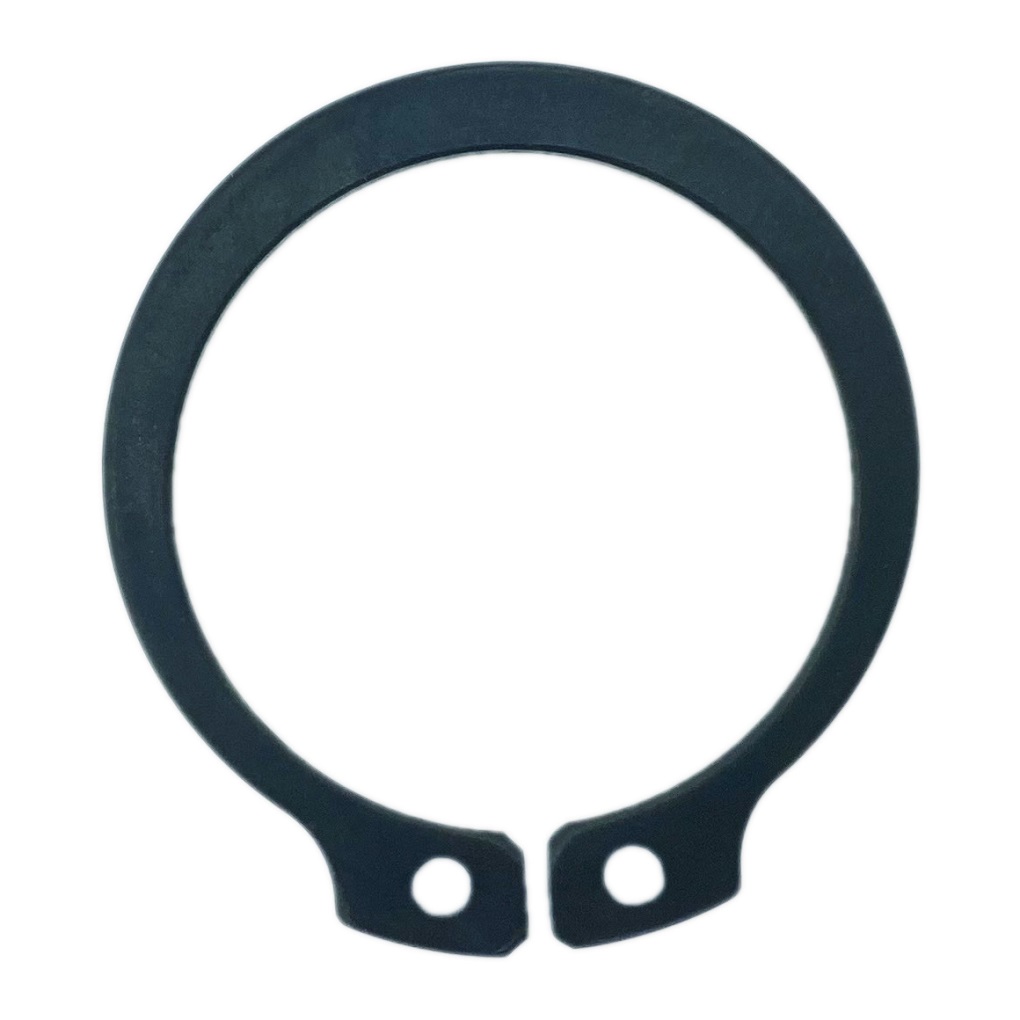

Phe gài trục DIN 471 D20x1.2 được dập định hình chính xác từ phôi thép tấm và qua xử lý nhiệt luyện nghiêm ngặt đạt các đặc tính cấu tạo cơ bản:

• Thân Vòng Hở (Open Ring Body): Thiết kế biên dạng một vòng tròn hở không khép kín, có bản rộng tăng dần về phía đỉnh giữa giúp phân bố ứng suất uốn đều khắp vòng phe khi bị mở rộng.
• Lỗ Lắp Kìm (Lug Holes): Hai đầu vấu phe được tích hợp hai lỗ tròn nhỏ đồng tâm chuẩn xác, chuyên dụng để đưa mũi kìm mở phe vào thao tác kéo giãn mà không làm vênh lệch kết cấu.

4. Ưu điểm vượt trội của vật liệu Thép lò xo 65Mn

Nhờ nền tảng vật liệu carbon-mangan cao cấp được nhiệt luyện tôi - ram tối ưu, dòng sản phẩm sở hữu những điểm cộng kỹ thuật cực kỳ đắt giá:

• Giới hạn đàn hồi và chống biến dạng cao: Vật liệu thép 65Mn cho phép phe co giãn liên tục khi tháo lắp bảo trì mà vẫn giữ nguyên biên dạng cơ học ban đầu, không bị nhão hay mất lực kẹp hướng tâm.
• Độ cứng chịu va đập cơ học lớn: Sau xử lý nhiệt, sản phẩm đạt độ cứng bề mặt ấn tượng từ 44 HRC đến 51 HRC (Rockwell C). Khả năng chịu lực cắt ngang và ứng suất mỏi tải trọng nặng vượt trội trong các cụm trục quay tốc độ cao.
• Tối ưu hóa chi phí lắp ráp hệ thống: Việc dùng phe gài DIN 471 thay thế hoàn toàn cho các cơ cấu vai trục, đai ốc ren hay chốt chẻ cồng kềnh giúp thu gọn kích thước cụm máy, giảm khối lượng vật liệu và đẩy nhanh tiến độ gia công hàng loạt.

5. Ứng dụng phổ biến trong kỹ thuật và chế tạo máy

Phe gài trục D20x1.2 là mảnh ghép định vị vạn năng xuất hiện dày đặc trong các ngành công nghiệp lắp ráp máy móc cơ khí:

• Chế tạo máy móc, thiết bị: Dùng để định vị các bánh răng, bánh xe, vòng bi, hoặc các chi tiết khác trên trục.
• Ngành ô tô, xe máy: Sử dụng trong các bộ phận nhỏ của hệ thống phanh, hộp số, hoặc các cơ cấu truyền động.
• Máy công cụ, máy gia công: Đảm bảo các chi tiết trên trục hoạt động ổn định dưới tải trọng cao.
• Thiết bị điện tử và gia dụng: Định vị các trục nhỏ trong quạt, máy in, động cơ nhỏ, v.v.

• Hệ thống truyền động: Dùng trong các khớp nối, hộp số, hoặc các bộ phận cần định vị chắc chắn.

6. So sánh Phe Gài Trục Thép 65Mn và Phe Gài Trục Inox 420

Để tối ưu công năng vận hành lẫn chi phí đầu tư vật tư kỹ thuật, các kỹ sư thường cân nhắc hai dòng vật liệu phổ biến dưới đây:

7. Hướng dẫn thi công lắp đặt chuyên nghiệp bằng kìm chuyên dụng

Quy trình lắp ráp phe gài ngoài DIN 471 đòi hỏi sự chuẩn xác về kích thước rãnh và công cụ thao tác để tránh hỏng hóc vật tư:

1. Gia công chuẩn kích thước rãnh trục: Trước khi lắp, trục phải được tiện rãnh định vị đạt đường kính chính xác $19.0$ mm (sai số cho phép trong khoảng -0.13 mm) và bề rộng rãnh tối thiểu đạt $1.3$ mm. Vệ sinh sạch bụi mài và bavia lòng rãnh.
2. Sử dụng kìm mở phe trục phù hợp (External Circlip Pliers): Dùng dòng kìm có xu hướng mở mũi kìm ra khi bóp tay cầm. Đưa hai đầu mũi kìm bám khít chắc chắn vào hai lỗ vấu trên thân phe gài.
3. Thao tác kéo dạt vừa đủ lực: Bóp nhẹ tay cầm kìm để giãn mở rộng đường kính trong của phe vừa đủ trượt qua đầu trục 20 mm. Không cố siết ép mở kìm quá rộng vượt ngưỡng đàn hồi sẽ làm gãy hoặc biến dạng vĩnh viễn vòng phe.
4. Định vị chắc chắn vào đáy rãnh: Đẩy phe đến vị trí rãnh trục, từ từ nhả tay kìm để lực đàn hồi co tự nhiên của thép 65Mn ép chặt phe ôm khít lòng rãnh. Dùng tay xoay nhẹ phe để kiểm tra, nếu phe bám khít, không lỏng lẻo hay rơ lắc là đạt yêu cầu kỹ thuật.

8. Báo giá Phe Gài Trục Thép 65Mn D20x1.2 sỉ tốt nhất

Giá bán Phe Gài Trục Thép 65Mn DIN471 D20x1.2 tại Mecsu: 824đ/ Cái (Đã bao gồm VAT)

• Chính sách hỗ trợ giá sỉ chiết khấu thương mại linh hoạt bậc thang cực tốt cho các xưởng gia công cơ khí chính xác, nhà máy chế tạo linh kiện phụ tùng, và các đơn vị thầu vật tư M&E.

Nhấn xem thêm các mã Phe Gài Trục Thép kích cỡ khác ở đây!

9. Hồ sơ chất lượng & Thông tin liên hệ Mecsu

Chứng nhận hệ thống quản lý chất lượng ISO 9001:2015

Toàn bộ quy trình nhập kho, kiểm định thông số đo lường ngẫu nhiên, đóng gói bảo quản và phân phối dòng sản phẩm Phe Gài Trục Thép 65Mn tại hệ thống tổng kho Mecsu đều đáp ứng nghiêm ngặt các tiêu chí kiểm soát chất lượng chuẩn ISO 9001:2015 quốc tế.

Hình ảnh: Chứng nhận ISO 9001:2015 khẳng định uy tín quản lý tại Mecsu
