Lông Đền Vuông Thép Mạ Kẽm DIN434 M20

Phân Tích Chi Tiết Lông Đền Vuông Thép Mạ Kẽm DIN434 M20 (Vòng Đệm Vát Nghiêng)

Mục Lục

1. 1. Lông Đền Vuông Thép Mạ Kẽm DIN434 M20 là gì và vai trò chỉnh độ dốc?
2. 2. Bảng dữ liệu kỹ thuật chi tiết của Vòng Đệm Vuông M20
3. 3. Cấu trúc thiết kế và quy cách vật liệu thép mạ kẽm của Lông Đền M20
4. 4. Giá trị của lớp mạ kẽm đối với độ bền và tuổi thọ linh kiện?
5. 5. Cơ chế vận hành của độ dốc 5 độ trên dòng Lông Đền Vuông DIN434
6. 6. Hệ thống các tiêu chuẩn vòng đệm vuông trong sản xuất công nghiệp?
7. 7. Đánh giá ưu thế và những điểm cần lưu tâm khi dùng Lông Đền Thép Mạ Kẽm
8. 8. Vai trò của Lông Đền Vuông Nghiêng M20 trong các kết cấu chịu lực lớn?
9. 9. Khả năng thích ứng nhiệt của vật liệu thép carbon mạ kẽm trong thực tế
10. 10. Quy trình lắp đặt vòng đệm nghiêng đúng chuẩn an toàn kỹ thuật
11. 11. Phương pháp kiểm định chất lượng lớp mạ và độ chuẩn xác của sản phẩm M20?
12. 12. Bảng giá tham khảo và đơn vị cung cấp Lông Đền Vuông Mạ Kẽm M20 chính hãng?
13. 13. Các câu hỏi thường gặp (FAQ) về Lông Đền Vuông Thép Mạ Kẽm DIN434 M20
14. 14. Dịch vụ hỗ trợ kỹ thuật và giải pháp vật tư lắp xiết cho công trình
15. 15. Thông Tin Bổ Sung và chia sẻ thực tế lắp ráp từ đội ngũ Mecsu

1. Lông Đền Vuông Thép Mạ Kẽm DIN434 M20 là gì và vai trò chỉnh độ dốc?

Lông Đền Vuông Thép Mạ Kẽm tiêu chuẩn DIN434 M20 (còn gọi là đệm vuông vát) là linh kiện cơ khí có mặt cắt hình nêm với góc nghiêng cố định 5 độ. Sản phẩm này được chế tạo đặc biệt để xử lý các bề mặt không phẳng của thép hình, giúp tạo ra một điểm tựa vuông góc hoàn hảo cho bu lông, ngăn chặn tình trạng biến dạng liên kết khi siết chặt.

Dòng linh kiện này dành riêng cho hệ bu lông hạng nặng M20, sở hữu kích thước bề mặt lớn 40x44mm và độ dày lên đến 7mm. So với các loại đệm phẳng thông thường, DIN434 M20 vượt trội hơn hẳn về khả năng phân tán tải trọng và tính năng chống xoay cố định. Nhờ cốt thép carbon chịu lực và lớp mạ kẽm chống rỉ, sản phẩm đáp ứng tốt các yêu cầu khắt khe trong xây dựng cầu đường và nhà xưởng công nghiệp.

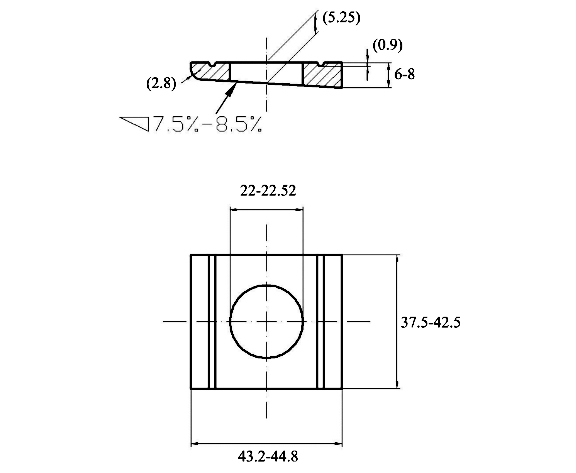

2. Bảng dữ liệu kỹ thuật chi tiết của Vòng Đệm Vuông M20

ID: Đường kính lỗ xuyên tâm

W: Độ rộng cạnh của vòng đệm

T: Độ dày tại vị trí trung bình

3. Cấu trúc thiết kế và quy cách vật liệu thép mạ kẽm của Lông Đền M20

Lông Đền Vuông DIN434 M20 được hình thành qua quy trình dập nén áp lực cao:

• Thép Carbon Tỉ Trọng Cao: Đảm bảo linh kiện có độ cứng cơ học tuyệt vời, chịu được lực ép hàng chục tấn từ bu lông M20 mà không bị nứt vỡ.
• Góc Vát 5 Độ Chính Xác: Đây là tỷ lệ chuẩn hóa quốc tế giúp lông đền khớp hoàn toàn với độ dốc của các dầm thép hình chữ U, loại bỏ khe hở kỹ thuật.
• Bề Mặt Mạ Kẽm Chống Oxy Hóa: Lớp mạ kẽm điện phân tạo ra rào cản hóa học hiệu quả, bảo vệ phần lõi thép khỏi tác động tiêu cực của độ ẩm và bụi bẩn.

Với đường kính lỗ 22mm, sản phẩm cho phép bu lông M20 đi qua dễ dàng, tạo điều kiện thuận lợi cho việc căn chỉnh tại hiện trường thi công.

4. Giá trị của lớp mạ kẽm đối với độ bền và tuổi thọ linh kiện?

Việc ứng dụng công nghệ mạ kẽm cho lông đền thép carbon mang lại nhiều lợi điểm quan trọng:

• Cơ Chế Kháng Rỉ Chủ Động: Lớp kẽm sẽ bị ăn mòn trước thép (tính chất hy sinh), giúp giữ cho liên kết luôn bền vững và thẩm mỹ trong thời gian dài.
• Phù Hợp Môi Trường Nhà Xưởng: Sản phẩm chịu được tác động của môi trường công nghiệp thông thường, ngăn ngừa sự hình thành các vết gỉ sét gây kẹt mối nối.
• Giải Pháp Kinh Tế Hiệu Quả: Mang lại sự cân bằng hoàn hảo giữa khả năng bảo vệ và giá thành đầu tư so với các dòng đệm bằng inox đắt tiền.

5. Cơ chế vận hành của độ dốc 5 độ trên dòng Lông Đền Vuông DIN434

Trong thiết kế kết cấu, độ vát 5 độ của DIN434 đóng vai trò quyết định đến an toàn hệ thống:

• Bù Đắp Độ Dốc Của Thép Hình: Cánh của thép chữ U thường không vuông góc tuyệt đối. Lông đền nghiêng giúp chuyển đổi mặt nghiêng này thành mặt phẳng để đai ốc M20 tỳ lên hoàn toàn.
• Tối Ưu Hóa Truyền Lực: Khi đai ốc được siết, lực ép sẽ truyền thẳng đứng dọc theo thân bu lông, loại bỏ hoàn toàn các ứng suất uốn nguy hiểm có thể làm đứt gãy bu lông.
• Tăng Cường Tính Chống Xoay: Với bản vuông 40x44mm rộng rãi, linh kiện sẽ tự khóa chắc vào thanh thép, hỗ trợ quá trình lắp đặt rảnh tay cho thợ cơ khí.

6. Hệ thống các tiêu chuẩn vòng đệm vuông trong sản xuất công nghiệp?

Việc chọn đúng tiêu chuẩn giúp đảm bảo tính đồng bộ cho toàn bộ dự án:

Vòng đệm nghiêng kỹ thuật:

• DIN 434 (Sản phẩm này): Có góc dốc 5%, chuyên dụng để lắp đặt cùng các loại thép hình chữ U (U-channels).
• DIN 435: Có góc dốc lớn hơn (thường từ 8% đến 14%), được thiết kế riêng cho các dầm thép chữ I (I-beams).

Vòng đệm vuông không nghiêng:

• DIN 436: Có hai mặt phẳng song song, chủ yếu dùng để phân phối lực trên bề mặt gỗ hoặc các tấm thép phẳng dày.

7. Đánh giá ưu thế và những điểm cần lưu tâm khi dùng Lông Đền Thép Mạ Kẽm

Người dùng cần nắm rõ đặc tính vật lý để ứng dụng linh kiện M20 hiệu quả nhất:

Ưu điểm vượt trội:

• Khả Năng Chịu Nén Tuyệt Vời: Độ dày 7mm cùng chất liệu thép carbon giúp linh kiện không bị biến dạng dưới lực siết cực lớn của hệ bu lông M20.
• Diện Tích Bám Giữ Lớn: Kích thước 40x44mm cung cấp mặt tiếp xúc rộng, giúp bảo vệ bề mặt phôi thép không bị lún móp.
• Hoàn Thiện Bề Mặt Tốt: Lớp kẽm nhẵn mịn giúp giảm thiểu hư hại ren bu lông trong quá trình lắp ráp cơ khí.

Hạn chế cần lưu ý:

• Kháng Ăn Mòn Hóa Chất Hạn Chế: Không nên sử dụng trong môi trường ngập mặn hoặc tiếp xúc trực tiếp với hóa chất có tính axit mạnh.
• Yêu Cầu Bảo Quản: Cần được lưu kho nơi khô ráo để tránh hiện tượng gỉ trắng trên bề mặt lớp mạ kẽm trước khi đưa vào lắp đặt.

8. Vai trò của Lông Đền Vuông Nghiêng M20 trong các kết cấu chịu lực lớn?

Lông Đền Vuông Mạ Kẽm M20 là thành phần không thể thiếu trong các hạng mục siêu trọng:

• Kết Cấu Cầu Thép Chữ U: Sử dụng để cố định các mối nối dầm thép trong xây dựng cầu đường, đảm bảo liên kết luôn ổn định trước rung động giao thông.
• Lắp Đặt Cẩu Trục Cảng Biển: Ứng dụng trong các thanh dầm đỡ ray cẩu trục, nơi đòi hỏi độ chính xác tuyệt đối về mặt phẳng liên kết.
• Gia Cố Chân Trụ Nhà Xưởng Cao Tầng: Cân bằng góc nghiêng cho các bản mã chân cột được bắt vào dầm thép hình, tăng độ vững chãi cho toàn hệ khung.
• Xây Dựng Tháp Anten & Trụ Điện: Liên kết các thanh giằng thép góc và thép U trong các hệ thống truyền tải năng lượng ngoài trời.
• Chế Tạo Máy Công Nghiệp Nặng: Sử dụng trong các bệ đỡ máy có kết cấu khung thép nghiêng, giúp bu lông neo luôn thẳng đứng và chắc chắn.

9. Khả năng thích ứng nhiệt của vật liệu thép carbon mạ kẽm trong thực tế

Đặc tính vật liệu của đệm M20 cho phép sản phẩm làm việc bền bỉ trong dải nhiệt độ rộng:

Linh kiện duy trì được độ ổn định cấu trúc trong môi trường từ -25°C đến trên 160°C. Ở dải nhiệt này, lớp mạ kẽm bám dính chắc chắn và thép không xảy ra hiện tượng giòn lạnh hay dẻo hóa nhiệt. Tuy nhiên, nếu sử dụng trong các điều kiện nhiệt độ liên tục vượt quá 250°C, lớp kẽm bảo vệ có thể bắt đầu suy giảm tính năng, khi đó cần cân nhắc các giải pháp vật liệu thay thế chuyên dụng.

10. Quy trình lắp đặt vòng đệm nghiêng đúng chuẩn an toàn kỹ thuật

Để đạt được hiệu quả cân bằng tối ưu cho hệ bu lông M20, cần tuân thủ các bước:

Các bước thực hiện:

• Xác Định Vị Trí Vát: Đặt cạnh dày của lông đền hướng về phía vành thép dốc xuống, đảm bảo mặt ngoài của đệm nằm ngang song song với mặt đất.
• Kiểm Tra Sự Đồng Tâm: Đưa bu lông M20 qua lỗ 22mm sao cho bu lông nằm chính giữa lỗ để lực ép được phân bổ đều nhất.

Lưu ý hiện trường:

• Tương Thích Linh Kiện: Tuyệt đối không dùng bu lông có kích thước nhỏ hơn M20 cho lông đền này vì sẽ gây ra hiện tượng lệch tâm tải trọng.
• Kiểm Soát Mô-men Xoắn: Sử dụng thiết bị đo lực siết tiêu chuẩn để đảm bảo đai ốc được ép chặt vào mặt đệm mà không làm bong tróc lớp mạ bảo vệ.

11. Phương pháp kiểm định chất lượng lớp mạ và độ chuẩn xác của sản phẩm M20?

Quý khách hàng nên dựa vào các tiêu chuẩn sau để đánh giá chất lượng sản phẩm:

• Kiểm Tra Lớp Mạ: Bề mặt lớp kẽm chuẩn phải có màu xám bạc đặc trưng, đồng nhất, không bị bong tróc từng mảng hay có các vết ố gỉ đỏ li ti.

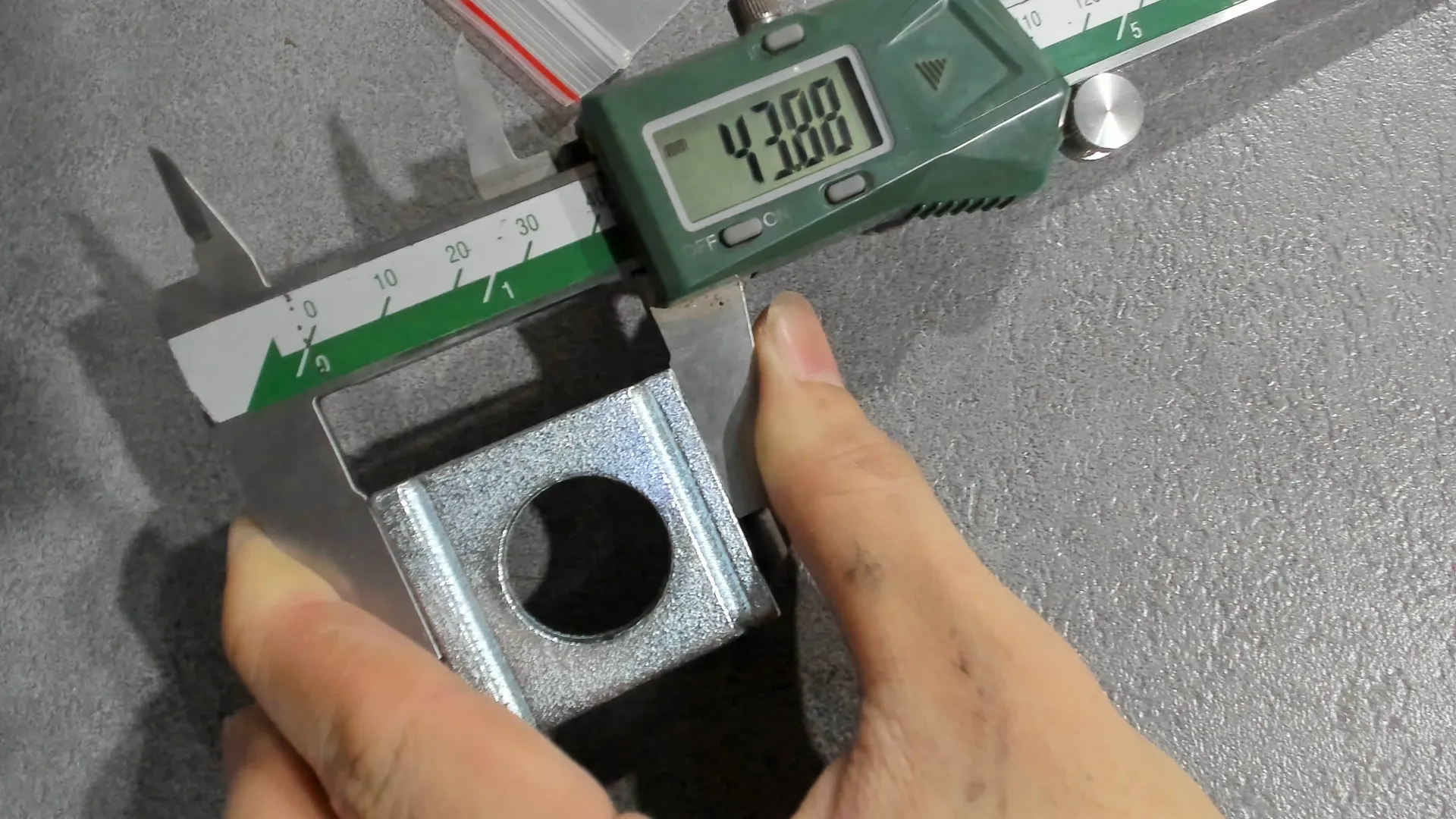

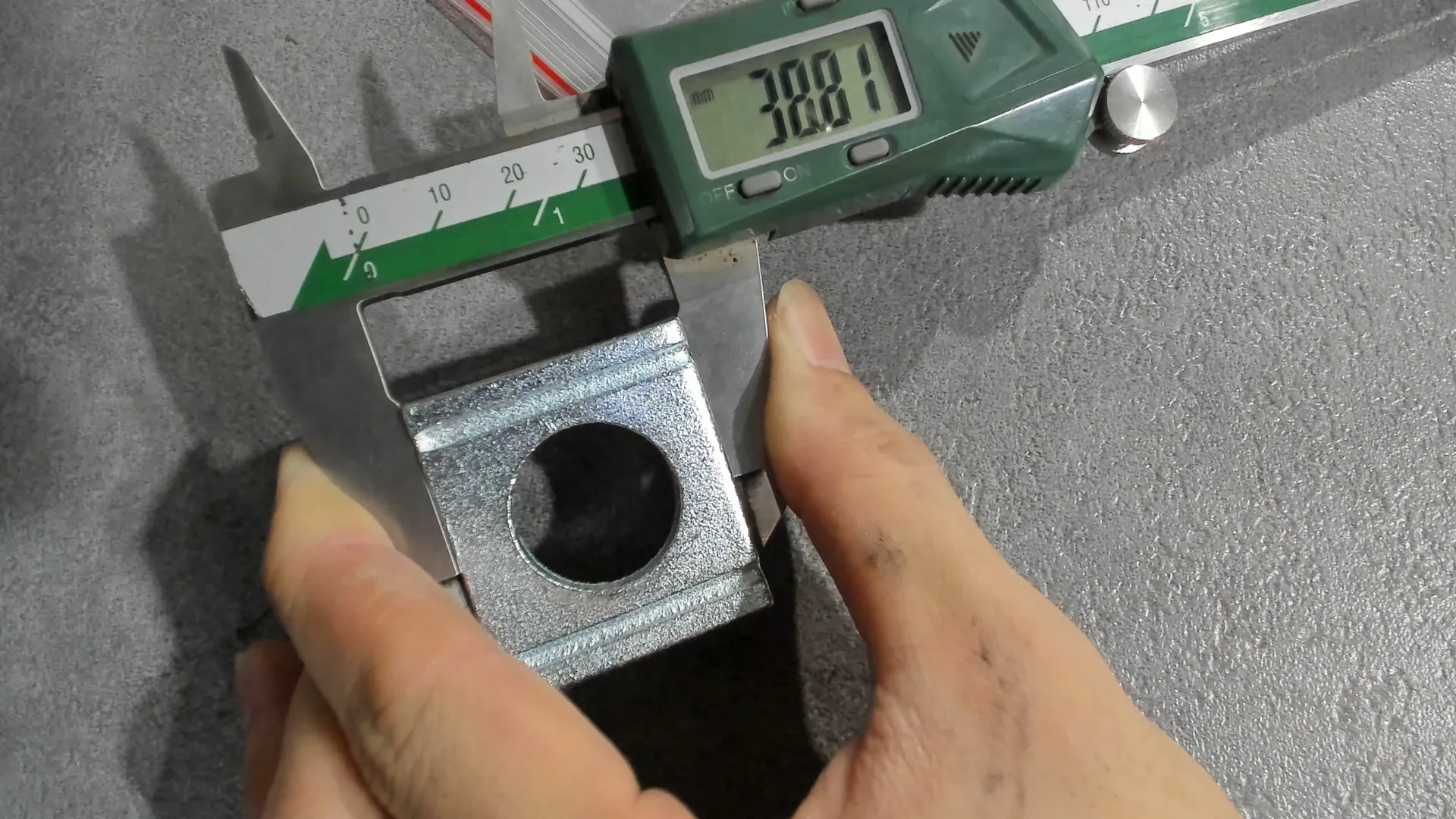

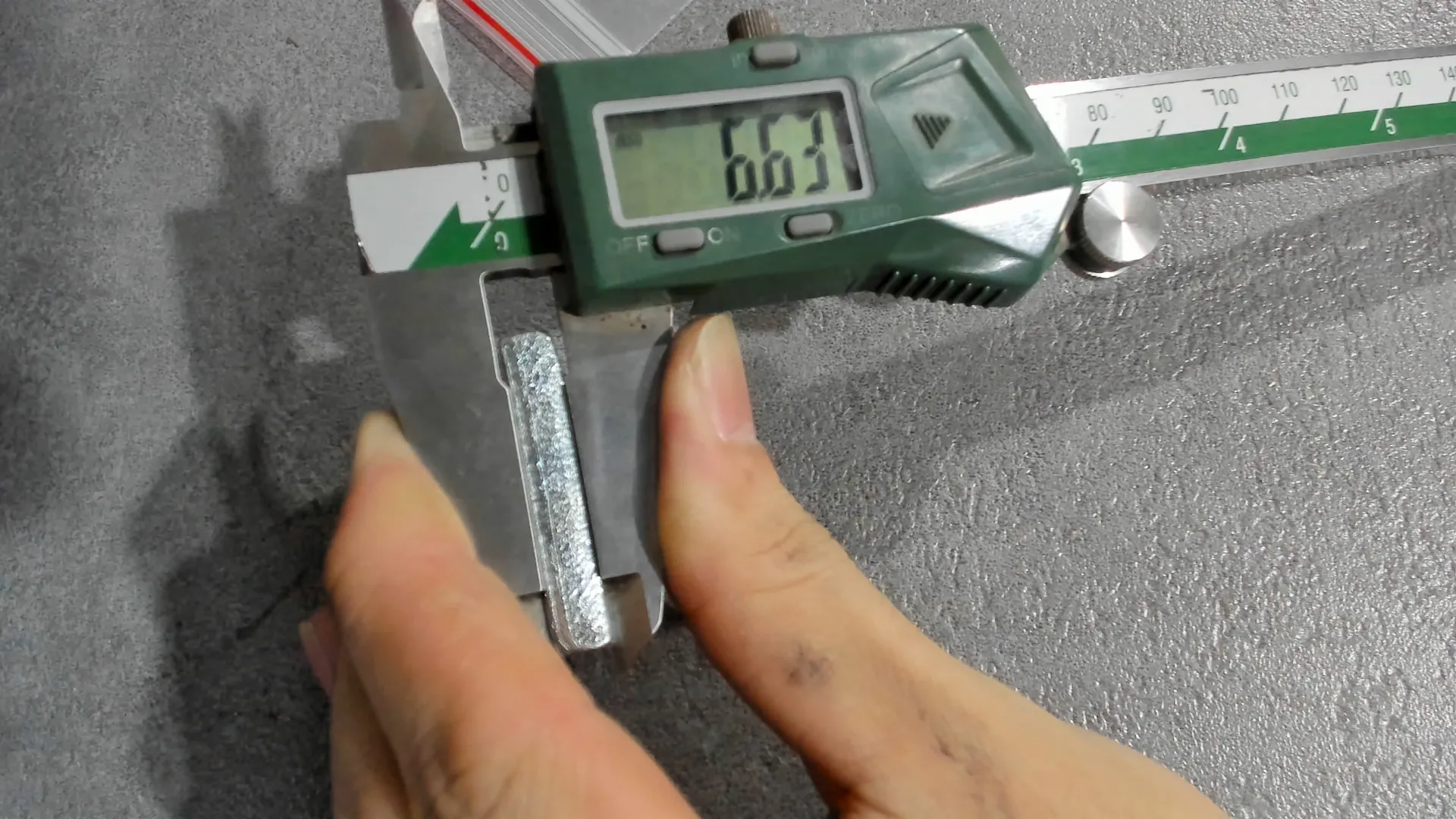

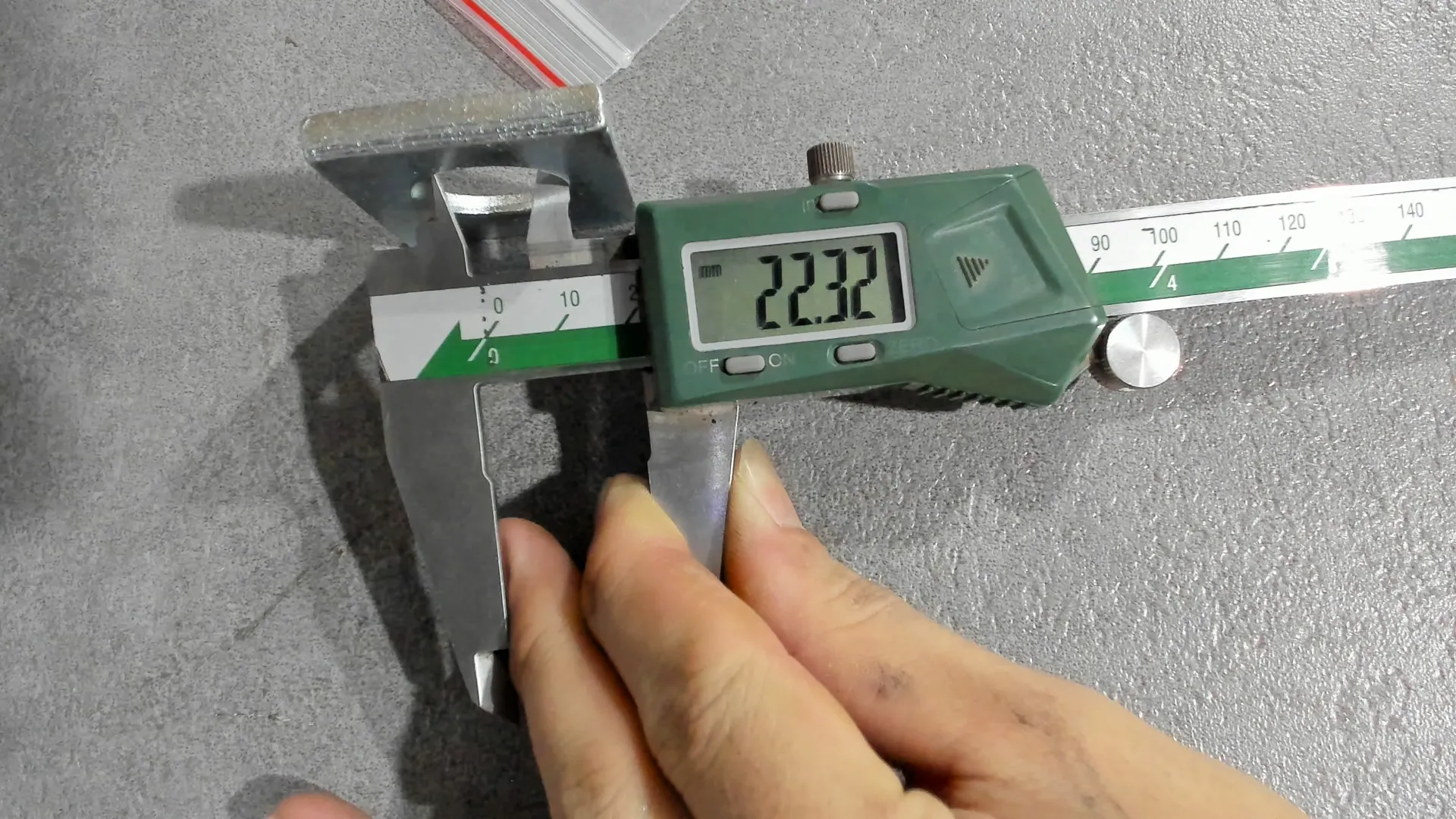

• Đo Đạc Kích Thước Hình Học: Sử dụng thước kẹp kiểm tra độ dày tại hai cạnh đối diện để xác nhận góc dốc xấp xỉ 5 độ theo tiêu chuẩn DIN 434.
• Thẩm Định Trọng Lượng: Thép carbon chất lượng cao có độ đặc lớn, cảm giác cầm nặng tay và chắc chắn, không xuất hiện các bọt khí hay vết rạn trên phôi thép.

12. Bảng giá tham khảo và đơn vị cung cấp Lông Đền Vuông Mạ Kẽm M20 chính hãng?

a. Giá bán lẻ tham khảo: 12,753 đ / Cái (Đã bao gồm VAT)

Mecsu cam kết cung cấp sản phẩm với mức giá tốt nhất đi kèm chất lượng vượt trội. Đối với các đơn hàng dự án lớn hoặc khách hàng đại lý, chúng tôi luôn có chính sách chiết khấu linh hoạt và hấp dẫn.

b. Tại sao khách hàng nên lựa chọn mua hàng tại Mecsu?

• Chất Lượng Chứng Thực: Sản phẩm luôn đáp ứng đầy đủ các tiêu chí kỹ thuật của tiêu chuẩn DIN 434 quốc tế.
• Nguồn Gốc Xuất Xứ Rõ Ràng: Hàng hóa được nhập khẩu chính ngạch với đầy đủ giấy tờ CO/CQ chứng minh nguồn gốc.
• Hỗ Trợ Giao Hàng Siêu Tốc: Hệ thống kho bãi hiện đại giúp việc xử lý đơn hàng và giao nhận diễn ra nhanh chóng trên toàn quốc.

ĐẶT MUA LÔNG ĐỀN VUÔNG TẠI ĐÂY

13. Các câu hỏi thường gặp (FAQ) về Lông Đền Vuông Thép Mạ Kẽm DIN434 M20

a. Có thể dùng lông đền phẳng thay thế cho DIN 434 trong liên kết thép U không?

Không nên. Việc sử dụng đệm phẳng trên mặt nghiêng sẽ làm bu lông M20 bị uốn cong khi siết đai ốc, dẫn đến nguy cơ đứt gãy bu lông dưới tác động của tải trọng. DIN 434 là giải pháp an toàn duy nhất để biến mặt nghiêng thành mặt phẳng tựa chuẩn xác.

b. Lớp mạ kẽm điện phân này bảo vệ sản phẩm được bao lâu ngoài trời?

Trong điều kiện thời tiết bình thường, lớp mạ này có thể bảo vệ sản phẩm từ 3 đến 5 năm trước khi bắt đầu có dấu hiệu oxy hóa nhẹ. Đối với các công trình gần biển hoặc môi trường cực kỳ ẩm ướt, bạn nên tham khảo dòng mạ kẽm nhúng nóng để có tuổi thọ cao hơn.

c. Tại sao kích thước chiều dài lại là 44mm trong khi chiều rộng là 40mm?

Thiết kế này nhằm mục đích tăng cường diện tích tỳ lên bề mặt thép hình, đảm bảo tính ổn định và chống xoay tốt hơn khi chịu lực xiết lớn từ hệ thống bu lông M20 hạng nặng.

d. Tôi có thể lắp lông đền này cho bu lông M18 không?

Về lý thuyết bu lông M18 có thể lọt qua lỗ 22mm, nhưng kỹ thuật Mecsu khuyến cáo không nên dùng. Khoảng cách hở lỗ quá lớn sẽ làm mất đi khả năng định tâm chính xác, gây ra sự phân bổ lực không đồng nhất cho mối liên kết.

e. Làm thế nào để phân biệt DIN 434 và DIN 435 bằng mắt thường?

Điểm nhận diện chính là độ dốc. DIN 434 có góc nghiêng thoai thoải (5 độ) dành cho thép U, trong khi DIN 435 có góc dốc lớn hơn rõ rệt (8-14 độ) để phù hợp với dầm thép chữ I vốn có vành dày và dốc hơn.

14. Dịch vụ hỗ trợ kỹ thuật và giải pháp vật tư lắp xiết cho công trình

Nếu bạn đang gặp khó khăn trong việc lựa chọn loại vật liệu hay tính toán kích thước vòng đệm cho các kết cấu thép đặc thù, hãy liên hệ ngay với phòng kỹ thuật của Mecsu. Chúng tôi mang đến những giải pháp lắp xiết tối ưu, giúp dự án của bạn không chỉ an toàn mà còn tiết kiệm chi phí vật tư đáng kể.

Trụ sở: B28/I - B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Tổng đài tư vấn: 1800 8137

Email liên hệ: sales@mecsu.vn

Trang chủ: mecsu.vn

15. Thông Tin Bổ Sung và chia sẻ thực tế lắp ráp từ đội ngũ Mecsu

a. Chuyện nghề: Giải cứu kết cấu mái nhà xưởng tại Bình Dương

Trong một lần khảo sát công trình, đội ngũ Mecsu phát hiện một dự án nhà xưởng tiền chế sử dụng đệm phẳng cho các thanh xà gồ U cỡ lớn. Hậu quả là nhiều bu lông M20 bị vênh và có dấu hiệu rạn nứt ren do lực ép lệch. Sau khi tư vấn thay thế bằng Lông Đền Vuông DIN434 M20, toàn bộ hệ thống khung mái đã đạt được độ ổn định tuyệt đối, đảm bảo an toàn cho công nhân làm việc phía dưới.

b. Lời khuyên từ chuyên gia lắp máy

“Lông đền nghiêng DIN434 chính là chìa khóa để giữ cho hệ thống bu lông không bị 'mỏi' do ứng suất lệch tâm. Khi làm việc với thép hình, một miếng đệm đúng chuẩn sẽ giúp bạn tiết kiệm hàng trăm triệu tiền bảo trì sau này.” — Kỹ sư kết cấu cơ khí, Mecsu Việt Nam.

c. Cơ sở dữ liệu và tài liệu tra cứu

Nội dung bài viết được biên soạn dựa trên các quy chuẩn kỹ thuật chính thống:

• Tài liệu kỹ thuật tiêu chuẩn DIN 434 (Vòng đệm nghiêng cho thép U).
• Thông số vật lý của thép Carbon mạ kẽm theo bảng tra chuẩn ISO.
• Tổng hợp số liệu thực tế từ hàng ngàn đơn hàng mà Mecsu đã cung cấp cho các nhà thầu cơ điện và xây dựng thép.

Biên tập nội dung bởi: Đội ngũ Kỹ thuật Mecsu

Với giá trị cốt lõi "Nhanh - Đúng - Đủ - Kịp Thời", chúng tôi tự hào là đối tác vật tư chiến lược của mọi công trình kết cấu thép hiện đại.

(Khám phá thêm nhiều giải pháp vật tư tại Website Mecsu)

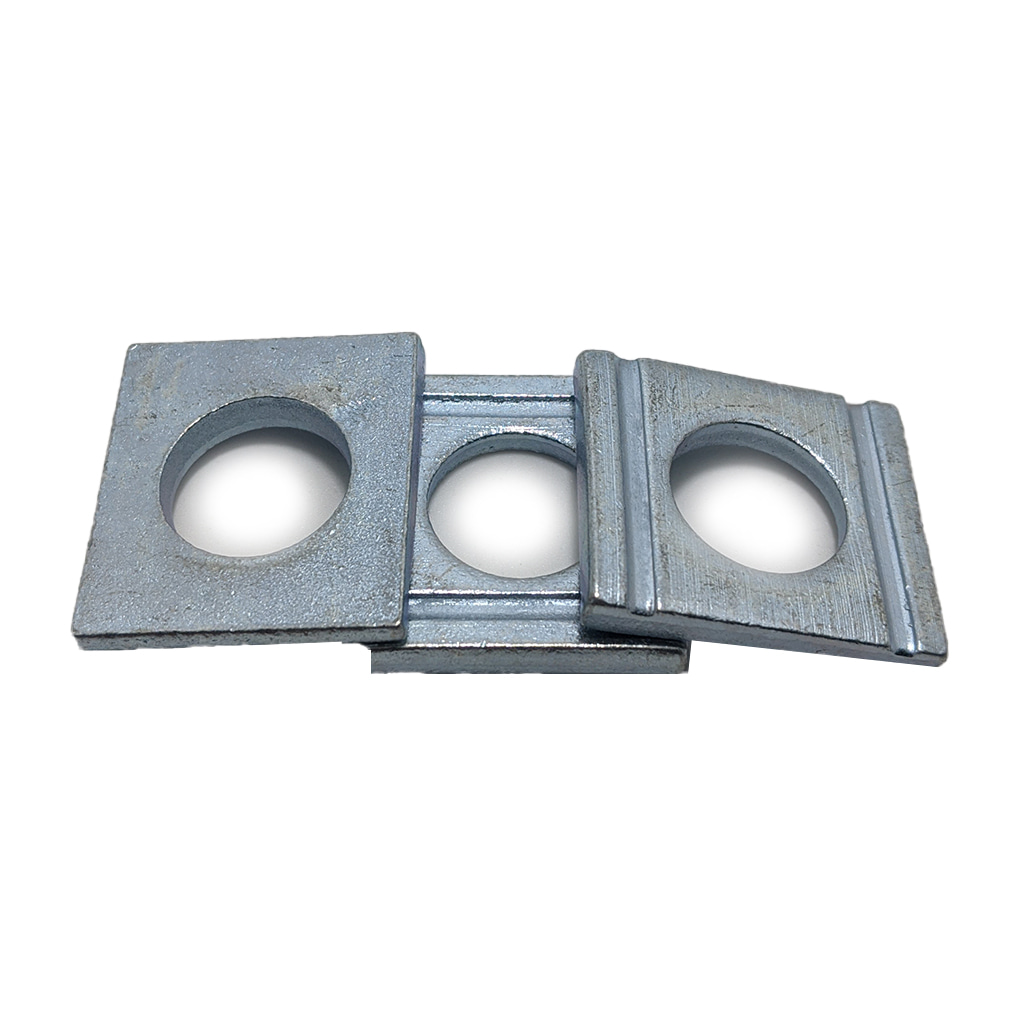

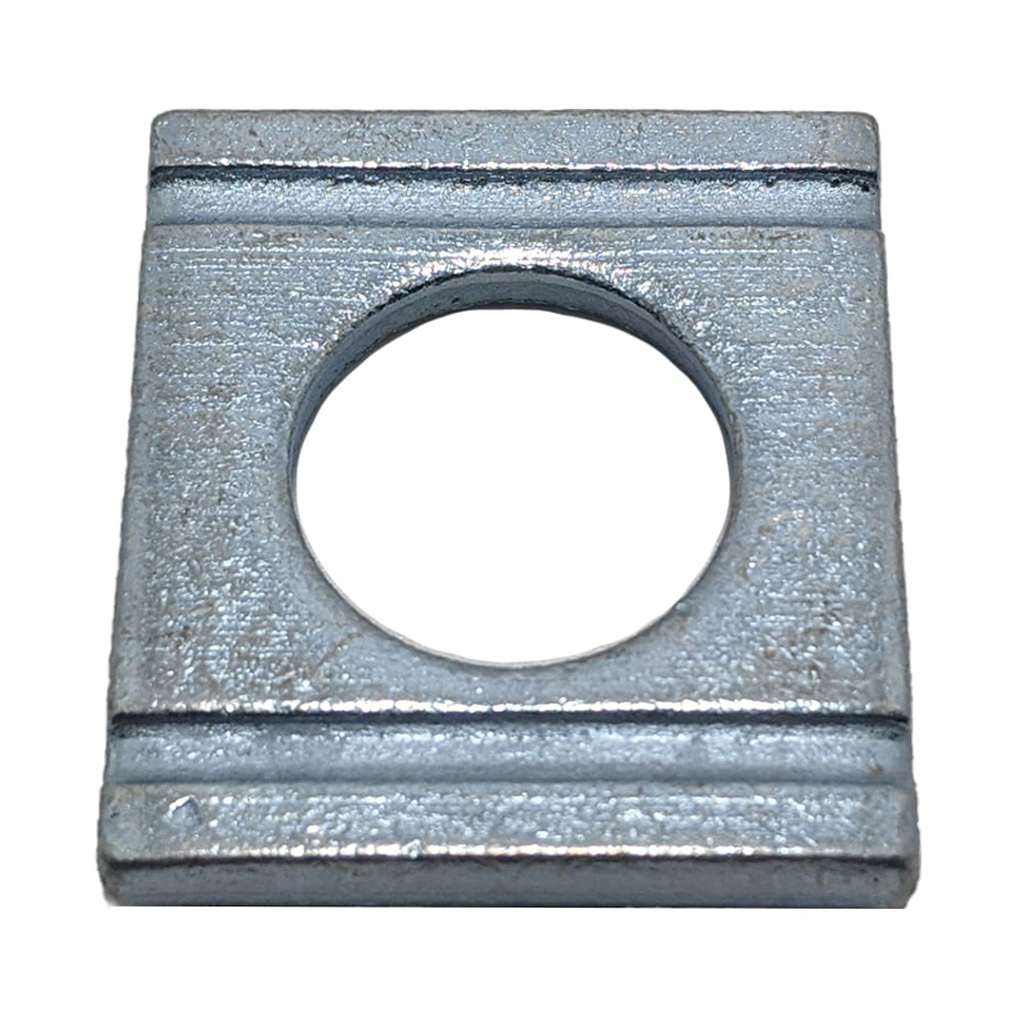

Lưu ý: Hình ảnh chỉ mang tính chất tham khảo trực quan. Màu sắc và độ bóng của lớp mạ kẽm có thể có sự chênh lệch nhẹ tùy theo đợt sản xuất nhưng cam kết đảm bảo 100% các chỉ số kỹ thuật và chất lượng chuẩn DIN 434 M20.
