Bulong Inox 316 là chi tiết lắp xiết được chế tạo từ thép không gỉ mác 316, dùng để tạo các mối ghép tháo lắp trong cơ khí, thiết bị công nghiệp, xây dựng và nhiều ứng dụng yêu cầu khả năng chống ăn mòn. Sản phẩm thường có đầu lục giác, kết hợp với đai ốc hoặc lỗ ren tương ứng để cố định các chi tiết. Khi lựa chọn cần kiểm tra kích thước ren, bước ren, chiều dài, kiểu phân bố ren, vật liệu và tiêu chuẩn của đúng mã sản phẩm.
Không nên chọn Bulong Inox 316 chỉ dựa vào kích thước như M6, M8, M10 hoặc M12. Cùng một kích thước ren có thể tồn tại nhiều chiều dài, tiêu chuẩn và cấu hình khác nhau. Đặc biệt, cần phân biệt loại ren suốt và ren lửng, đồng thời đối chiếu đúng thông số kỹ thuật khi thay thế một mã đang sử dụng hoặc khi mối ghép có yêu cầu đặc biệt.
1. Bulong Inox 316 là gì?
Bulong Inox 316 là loại chi tiết lắp xiết bằng thép không gỉ mác 316, được sử dụng để liên kết hai hoặc nhiều chi tiết thông qua mối ghép ren. Tùy thiết kế, bulong có thể kết hợp với đai ốc hoặc được vặn trực tiếp vào lỗ ren của chi tiết đối ứng.
Cấu tạo cơ bản của bulong gồm đầu, thân và phần ren. Đầu bulong là bộ phận tiếp nhận lực từ dụng cụ siết; thân có thể có phần trơn, phần ren hoặc được tạo ren suốt tùy loại. Với bulong đầu lục giác ngoài, cờ lê hoặc đầu tuýp thường được sử dụng để lắp đặt và tháo dỡ.
Inox 316 thuộc nhóm thép không gỉ austenit và được sử dụng trong các ứng dụng cần khả năng chống ăn mòn. So với Inox 304, Inox 316 có molypden trong thành phần hợp kim, giúp cải thiện khả năng chống ăn mòn trong một số môi trường, đặc biệt là môi trường có chứa ion clorua. Tuy nhiên, Inox 316 không phải vật liệu chống ăn mòn tuyệt đối và mức độ phù hợp vẫn phụ thuộc vào môi trường thực tế.
Đối với chi tiết lắp xiết bằng thép không gỉ, cần phân biệt rõ mác vật liệu với cấp tính chất. ISO 3506-1:2020 quy định các nhóm thép không gỉ và cấp tính chất áp dụng cho bulong, vít và ty ren bằng thép không gỉ chống ăn mòn. Vì vậy, chỉ từ thông tin “Inox 316” không thể tự kết luận cấp tính chất cụ thể của mọi sản phẩm.
2. Các loại Bulong Inox 316 phổ biến
2.1. Phân loại theo phân bố ren
Bulong Inox 316 có thể được chia thành loại ren suốt và loại ren lửng. Bulong ren suốt có phần ren được bố trí trên toàn bộ chiều dài ren theo thiết kế. Bulong ren lửng có thêm một đoạn thân trơn giữa đầu bulong và phần ren.
Hai loại này có thể có cùng đường kính và chiều dài danh nghĩa nhưng không hoàn toàn giống nhau về cấu hình. Vì vậy, khi thay thế cần xác định đúng kiểu phân bố ren thay vì chỉ đối chiếu kích thước M và chiều dài.
2.2. Phân loại theo kích thước ren
Bulong Inox 316 có nhiều kích thước ren hệ mét như M6, M8, M10, M12, M16 và các kích thước khác tùy dòng sản phẩm. Kích thước ren xác định đường kính danh nghĩa của ren và ảnh hưởng đến khả năng kết hợp với đai ốc hoặc lỗ ren tương ứng.
Tuy nhiên, kích thước ren không phải thông số duy nhất cần xem xét. Hai sản phẩm cùng là M12 vẫn có thể khác chiều dài, kiểu ren, tiêu chuẩn hoặc các thông số hình học khác.
2.3. Phân loại theo tiêu chuẩn

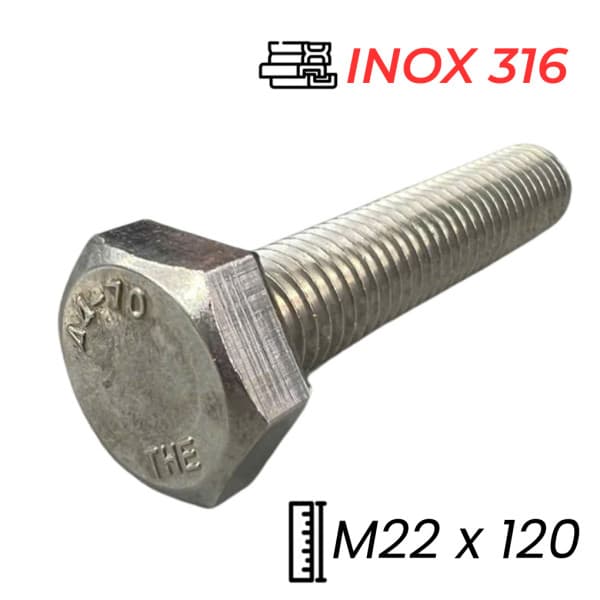

Bulong Inox 316 có thể được sản xuất theo nhiều tiêu chuẩn khác nhau. Trong các danh mục sản phẩm thương mại, có thể gặp các cấu hình theo DIN 931 và DIN 933, trong đó DIN 931 thường được dùng cho loại có phần thân trơn và phần ren, còn DIN 933 dùng cho loại ren suốt.
Việc chuyển đổi giữa DIN và ISO cần được thực hiện dựa trên bảng kích thước và yêu cầu kỹ thuật cụ thể. Không nên mặc định hai sản phẩm có hình dạng tương tự là hoàn toàn tương đương.
2.4. Phân loại theo chiều dài
Trong cùng một kích thước ren, Bulong Inox 316 có thể có nhiều chiều dài khác nhau để phù hợp với các chiều dày mối ghép. Chiều dài phải được lựa chọn dựa trên cấu tạo thực tế của liên kết, phần ren cần ăn khớp và không gian lắp đặt.
Đối với loại ren lửng, cần kiểm tra thêm chiều dài phần ren vì thông số này thay đổi theo từng model. Không nên lấy chiều dài phần ren của một mã để áp dụng cho toàn bộ dòng sản phẩm.
3. Cách chọn Bulong Inox 316 đúng
3.1. Xác định nhu cầu và điều kiện sử dụng
Trước khi chọn Bulong Inox 316, cần xác định vị trí và mục đích sử dụng. Sản phẩm có thể được dùng trong máy móc, thiết bị, kết cấu cơ khí hoặc các hệ thống cần khả năng chống ăn mòn. Môi trường làm việc là yếu tố quan trọng khi quyết định sử dụng thép không gỉ 316.
Inox 316 thường được cân nhắc trong những môi trường có nguy cơ ăn mòn cao hơn so với các môi trường sử dụng Inox 304 thông thường. Tuy nhiên, không nên mặc định mọi môi trường biển, hóa chất hoặc môi trường có clorua đều phù hợp với Inox 316. Khi điều kiện làm việc khắc nghiệt, cần đánh giá cụ thể thành phần môi trường, nhiệt độ và yêu cầu của hệ thống.
Nếu bulong sử dụng trong mối ghép chịu tải, cần đánh giá toàn bộ liên kết thay vì chỉ nhìn vào kích thước hoặc mác vật liệu. Các yếu tố như cấp tính chất, vật liệu chi tiết ghép, tải tác dụng và cấu tạo mối ghép đều có thể ảnh hưởng đến khả năng làm việc thực tế.
3.2. Chọn theo kích thước và thông số kỹ thuật
Kích thước ren, bước ren và chiều dài là những thông số cơ bản cần xác định trước. Với ren hệ mét, ký hiệu M cho biết đường kính danh nghĩa của ren tính bằng milimét. Bước ren phải phù hợp với đai ốc hoặc lỗ ren đối ứng.
| Thông số |
Ý nghĩa khi lựa chọn |
| Kích thước ren |
Xác định đường kính danh nghĩa của ren và khả năng ghép với chi tiết ren đối ứng. |
| Bước ren |
Quyết định khả năng tương thích giữa ren của bulong và đai ốc hoặc lỗ ren. |
| Chiều dài |
Xác định khả năng phù hợp với chiều dày và cấu tạo của mối ghép. |
| Phân bố ren |
Cho biết sản phẩm là ren suốt hay ren lửng. |
| Kích thước đầu |
Xác định dụng cụ phù hợp để siết và không gian cần thiết khi lắp đặt. |
| Chiều cao đầu |
Giúp kiểm tra khả năng bố trí đầu bulong trong không gian lắp đặt. |
Ví dụ, với bulong M12, bước ren và chiều dài phải được xác định theo đúng model. Cùng là M12 nhưng sản phẩm có thể có chiều dài 30 mm, 40 mm, 50 mm hoặc các chiều dài khác; đồng thời có thể tồn tại cấu hình ren suốt hoặc ren lửng.
Chiều dài không nên được lựa chọn chỉ bằng cách đo chiều dài bulong cũ. Cần xem xét tổng chiều dày các chi tiết, loại đai ốc, vòng đệm nếu có và phần ren cần thiết cho mối ghép.
3.3. Chọn theo vật liệu, tiêu chuẩn và quy cách
Inox 316 là thông tin về mác thép, trong khi cấp tính chất của chi tiết lắp xiết phải được xác định theo tiêu chuẩn tương ứng. ISO 3506-1:2020 quy định các tính chất cơ học và vật lý của bulong, vít và ty ren bằng thép không gỉ chống ăn mòn, đồng thời phân loại theo nhóm thép và cấp tính chất.
Do đó, không nên mặc định mọi Bulong Inox 316 đều có cùng một cấp tính chất. Nếu yêu cầu kỹ thuật của mối ghép quy định cấp cụ thể, cần kiểm tra đúng mã sản phẩm và tài liệu kỹ thuật đi kèm.
Về hình học, ISO 4014:2022 quy định đặc tính của bulong đầu lục giác bằng thép và thép không gỉ với ren hệ mét bước thô. Khi sản phẩm được xác định theo DIN hoặc ISO, cần đối chiếu đúng tiêu chuẩn vì tiêu chuẩn có thể quy định các kích thước và yêu cầu khác nhau.
3.4. Chọn theo thiết kế và khả năng làm việc
Kiểu đầu bulong phải phù hợp với không gian thao tác và dụng cụ lắp đặt. Đối với đầu lục giác ngoài, cần bảo đảm đủ khoảng trống cho cờ lê hoặc đầu tuýp.
Phân bố ren cũng ảnh hưởng đến cách sử dụng. Với bulong ren lửng, đoạn thân trơn có thể phù hợp với cấu tạo mối ghép nhất định; với bulong ren suốt, phần ren được kéo dài theo thiết kế của sản phẩm. Không nên thay thế hai loại chỉ vì chúng có cùng kích thước danh nghĩa.
Đối với mối ghép chịu tải, cần xem xét cả cấp tính chất của bulong và thiết kế của toàn bộ liên kết. ISO 3506-1 cũng lưu ý rằng hình học của phần đầu hoặc phần thân không ren có thể ảnh hưởng đến khả năng chịu tải của chi tiết lắp xiết. Vì vậy, không nên chỉ dựa vào đường kính ren để kết luận khả năng chịu tải.
3.5. Kiểm tra tương thích và đối chiếu đúng mã trước khi mua
Trước khi mua cần kiểm tra kích thước ren, bước ren, chiều dài, kiểu phân bố ren, tiêu chuẩn, vật liệu và các thông số hình học của sản phẩm.
Nếu bulong sử dụng cùng đai ốc, hai chi tiết phải tương thích về hệ ren, đường kính và bước ren. Đối với sản phẩm thay thế, nên kiểm tra cả tiêu chuẩn và kiểu ren thay vì chỉ tìm sản phẩm có cùng kích thước M.
Ví dụ, hai sản phẩm đều có thể mang kích thước M12x40 nhưng một mã có thể là cấu hình ren suốt và mã còn lại là ren lửng. Vì vậy, cần xác nhận đúng mã sản phẩm trước khi đặt mua, đặc biệt khi thay thế trực tiếp một chi tiết đang sử dụng.
3.6. Khi nào cần catalogue/datasheet và những lỗi cần tránh?
Nên kiểm tra catalogue hoặc datasheet khi có nhiều model tương tự, khi thay thế một mã cũ, khi mối ghép có yêu cầu cơ học cụ thể hoặc khi sản phẩm làm việc trong môi trường ăn mòn đặc biệt.
Các lỗi thường gặp gồm chọn sai bước ren, chọn chiều dài không phù hợp, nhầm ren suốt với ren lửng, sử dụng sai đai ốc, chỉ dựa vào mác Inox 316 mà bỏ qua cấp tính chất hoặc tự thay thế một sản phẩm khác tiêu chuẩn mà chưa đánh giá tương thích.
Nếu thông tin hiện có chưa đủ để xác định chính xác model, cần đối chiếu catalogue, bản vẽ hoặc datasheet của sản phẩm thay vì tự suy đoán các thông số như cấp tính chất, tải trọng hoặc mô-men siết.
Nhu cầu sử dụng → xác định môi trường làm việc → chọn kích thước và bước ren → chọn chiều dài → xác định ren suốt hoặc ren lửng → kiểm tra vật liệu và cấp tính chất → đối chiếu tiêu chuẩn → kiểm tra khả năng tương thích → xác nhận đúng mã sản phẩm trước khi mua.
4. Hướng dẫn sử dụng & lắp đặt Bulong Inox 316
4.1. Kiểm tra trước khi lắp & sử dụng
Kiểm tra đúng mã sản phẩm, kích thước ren, bước ren, chiều dài, tiêu chuẩn và kiểu phân bố ren. Đồng thời kiểm tra đai ốc hoặc lỗ ren tương ứng và bảo đảm phần ren của bulong không bị bẩn, biến dạng hoặc hư hỏng.
4.2. Chuẩn bị
Chuẩn bị cờ lê hoặc đầu tuýp phù hợp với kích thước đầu bulong. Bề mặt lắp ghép cần được làm sạch và bố trí đúng theo thiết kế. Với mối ghép có yêu cầu lực siết cụ thể, cần sử dụng dụng cụ và giá trị lực siết theo tài liệu kỹ thuật áp dụng.
4.3. Lắp đặt & sử dụng
Đưa bulong qua các chi tiết cần liên kết hoặc vặn vào lỗ ren theo đúng thiết kế. Nếu sử dụng đai ốc, cần bảo đảm đai ốc có cùng hệ ren và bước ren tương ứng. Nên cho ren ăn khớp bằng tay trước khi dùng dụng cụ để hạn chế nguy cơ chéo ren.
Không nên dùng lực quá lớn khi ren chưa ăn khớp đúng. Nếu mối ghép có quy định mô-men siết, phải sử dụng giá trị được chỉ định cho đúng loại bulong, cấp tính chất và cấu hình mối ghép.
4.4. Kiểm tra sau khi lắp
Sau khi lắp, kiểm tra đầu bulong, đai ốc và các chi tiết ghép nằm đúng vị trí. Ren không được có dấu hiệu chéo, kẹt hoặc hư hỏng. Với mối ghép quan trọng, cần thực hiện kiểm tra theo yêu cầu kỹ thuật của thiết bị hoặc hệ thống.
5. Những lỗi thường gặp khi sử dụng Bulong Inox 316
- Chọn đúng kích thước ren nhưng sai bước ren.
- Chọn chiều dài không phù hợp với chiều dày mối ghép.
- Nhầm bulong DIN 931 ren lửng với DIN 933 ren suốt.
- Sử dụng đai ốc không tương thích với ren của bulong.
- Chỉ dựa vào mác Inox 316 mà bỏ qua tiêu chuẩn và cấp tính chất.
- Không kiểm tra điều kiện môi trường trước khi lựa chọn vật liệu.
- Dùng dụng cụ không phù hợp với kích thước đầu bulong.
- Siết khi ren bị bẩn, chéo ren hoặc đã bị biến dạng.
- Tự ý thay thế model khác chỉ vì cùng kích thước danh nghĩa.
Đối với mối ghép quan trọng, sai khác về vật liệu, cấp tính chất, tiêu chuẩn hoặc cấu hình ren có thể ảnh hưởng đến khả năng làm việc của toàn bộ liên kết. Vì vậy, cần kiểm tra Bulong Inox 316 cùng với đai ốc, vòng đệm và các chi tiết được liên kết.
6. Bulong Inox 316 có phải luôn là A4-70 không?
Không nên mặc định Bulong Inox 316 luôn là A4-70. “Inox 316” là thông tin về mác thép, còn “A4-70” là cách chỉ định nhóm thép không gỉ và cấp tính chất của chi tiết lắp xiết theo hệ thống ISO 3506. ISO 3506-1:2020 quy định các nhóm thép không gỉ và cấp tính chất dành cho bulong, vít và ty ren. Vì vậy, muốn xác định một sản phẩm có đúng cấp A4-70 hay không phải kiểm tra thông tin của chính model hoặc tài liệu kỹ thuật tương ứng.
