Gối đỡ vòng bi
Gối đỡ vòng bi là một phần không thể thiếu trong hệ thống máy móc và thiết bị công nghiệp. Chúng đóng vai trò quan trọng trong việc hỗ trợ và bảo vệ vòng bi, đồng thời tạo điều kiện thuận lợi cho việc lắp đặt và bảo trì. Tuy nhiên trên thị trường hiện nay có quá nhiều loại Gối đỡ vòng bi, vậy đâu mới là loại bạn đang cần ? Trong bài viết này Mecsu sẽ gửi đến bạn tất tần tật các thông tin quan trọng về Gối đỡ vòng bi.

Gối đỡ vòng bi là gì ?
Gối đỡ vòng bi (bearing units) là một linh kiện quan trọng trong nhiều hệ thống máy móc và thiết bị công nghiệp. Có chức năng giữ các trục dẫn máy theo chiều nằm ngang hoặc thẳng đứng trên các chi tiết máy. Đồng thời giúp giảm ma sát và gia tăng tuổi thọ của vòng bi bằng cách cung cấp hỗ trợ và bảo vệ chúng.
-> Cấu tạo của Gối đỡ vòng bi
- Gối đỡ vòng bi được cấu tạo từ 2 phần: bệ đỡ và con lăn
- Bệ đỡ : là phần bên ngoài, được làm từ hợp kim gang. Độ bền và khả năng chống ăn mòn cao, phù hợp trong những môi trường khắc nghiệt và nhiệt độ cao.
- Con lăn: được gắn phía trên bệ đỡ. Khi con lăn xoay , gối đỡ sẽ cố định trục quay ngoài và trục quay trong

-> Ứng dụng của Gối đỡ vòng bi
- Hỗ trợ ổ trục, bảo vệ chúng khỏi các chất gây ô nhiễm trong khi vẫn giữ chất bôi trơn
- Đơn giản hóa cấu trúc xung quanh, giúp cho việc lắp đặt và bảo trì hiệu quả hơn.
- Giảm thiểu rủi ro về tải trọng khi xảy ra vấn đề
- Dễ dàng lắp đặt trong nhiều điều kiện, kể cả kết cấu khung.
- Được sử dụng rộng rãi trong các ngành công nghiệp như: sản xuất kim loại, xây dựng, băng chuyền, băng tải…
-> Đặc điểm của Gối đỡ vòng bi
- Không phải là linh kiện hay chi tiết được sử dụng bên trong bộ phận máy móc mà được lắp bên ngoài để hỗ trợ các hệ thống cụm máy, băng chuyền…
- Được sản xuất từ vật liệu kim loại chất lượng cao, chủ yếu là gang
- Dễ dàng lắp đặt và tháo ráp, tiết kiệm thời gian và công sức
- Độ bền và chống ăn mòn cao, tuy nhiên khả năng chịu tải có giới hạn
- Được thiết kế với nhiều hình dạng , đặc điểm và công dụng khác nhau. Cần lưu ý về điều này khi chọn mua
Các loại Gối Đỡ Vòng Bi phổ biến hiện nay
Trên thị trường hiện nay có nhiều loại gối đỡ vòng bi được sản xuất với nhiều đặc điểm và công dụng khác nhau. Tuy nhiên không phải tất cả đều mang lại hiệu quả như nhau. Hãy cùng điểm qua một vài loại Gối đỡ vòng bi phổ biến hiện nay.

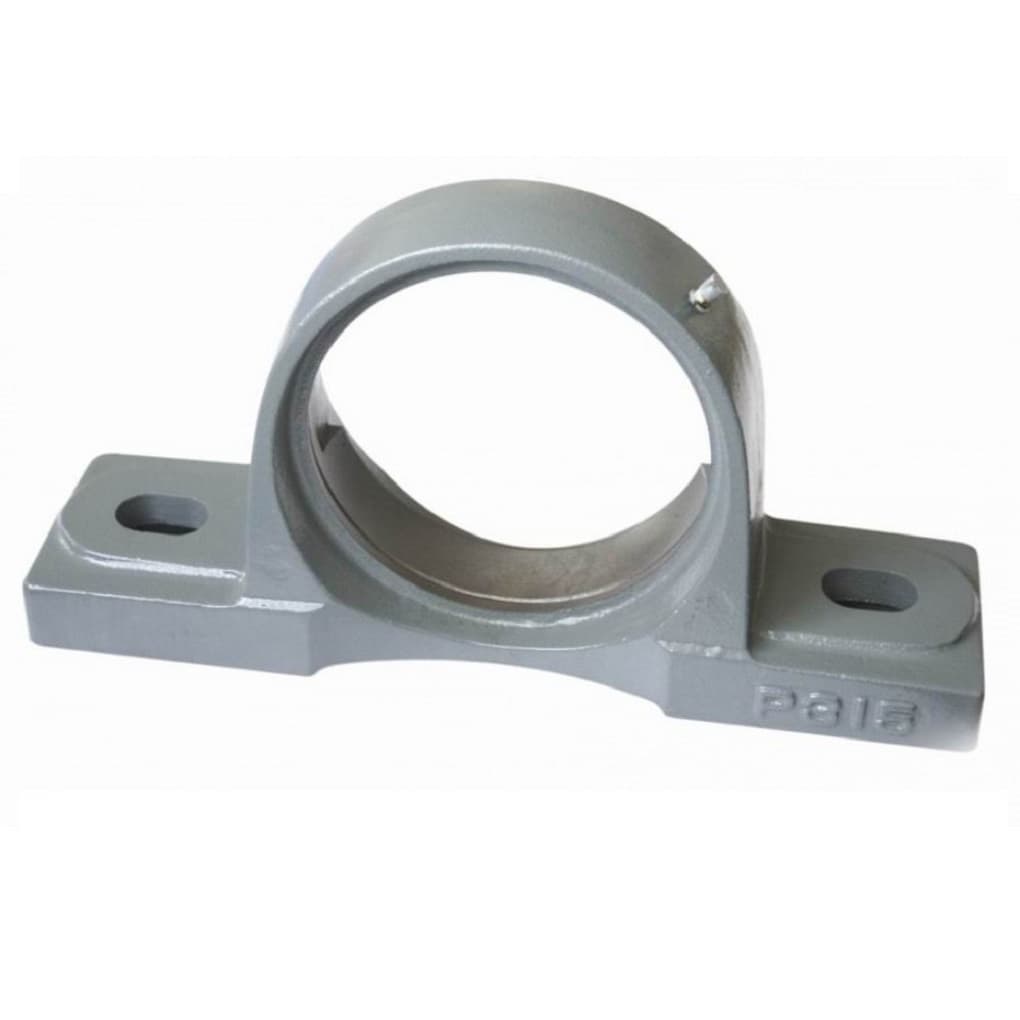

Gối Đỡ Vòng Bi Cầu UCP


- UCP là một loại gối đỡ trục có dạng Omega
- Mặt bích của nó có hình chữ nhật dài
- Hai điểm cố định bên tai UC nằm ngang 90 độ so với gối đỡ.
Gối Đỡ Vòng Bi Cầu Mặt Bích Vuông UCF


- UCF là dạng gối đỡ mặt bích hình vuông và có 4 bulong định vị
- UCF có mặt phẳng lắp đặt vuông góc với trục qua
Gối Đỡ Vòng Bi Cầu Mặt Bích Tròn UCFCUCFC là dạng gối đỡ mặt bích hình tròn


- Cố định bằng 4 bulong từ bốn góc trên hình tròn.
- UC nằm theo hướng mà mặt bích cố định trên vị trí.
Gối Đỡ Vòng Bi Cầu Mặt Bích Hình Thoi UCFL


- UCFL là dạng gối đỡ mặt bích gần giống hình thoi.
- Được cố định bởi điểm đầu cũng như cuối mặt bích
- UC nằm theo hướng mà mặt bích cố định.
- Kết cấu nhỏ gọn thích hợp cho các vị trí thiếu không gian
Gối Đỡ Vòng Bi Cầu Mặt Bích Một Bên UCFK


- UCFK là dạng gối đỡ mặt bích có 3 bu lông cố định phía dưới phần con lăn.
- UC thuộc dạng bi cầu 1 dãy bi và có khả năng tự lựa
- Có khả năng thích ứng với việc bị lệch trục hay chân đế xê dịch khi vận hành
Gối Đỡ Vòng Bi Cầu Chữ T UCT


- UCT là loại gối có mặt bích hình chữ T
- Được cố định bởi một điểm duy nhất
- UC nằm trong theo hướng mặt bích và cần cố định.
Gối Đỡ Vòng Bi Mắt Trâu

- Là loại gối đỡ chuyên dùng cho vòng bi mắt trâu
- Được sản xuất theo tiêu chuẩn JIS
Gối đỡ Hai Nửa

- Là dạng gối đỡ sau khi tháo bulong thì có thể tách ra thành 2 phần
- Chuyên dùng cho những trường hợp yêu cầu tải trọng nặng hoặc rất nặng
- Dễ dàng tháo lắp và bảo trì.
