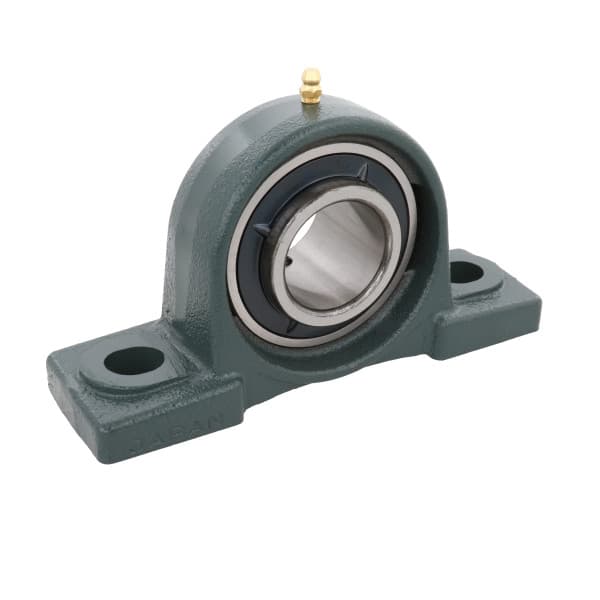

GỐI ĐỠ VÒNG BI CẦU TIÊU CHUẨN LÀ GÌ ?
Gối đỡ vòng bi cầu tiêu chuẩn hay gọi tắt là gối đỡ, gối đỡ vòng bi omega. Có tên tiếng anh là Pillow (plummer) block ball bearing. Nó được sử dụng rất phổ biến trong máy móc công nghiệp. Gối đỡ vòng bi cầu có chức năng giữ cố định các trục truyền động, chỉ cho phép chuyển động quay được thực hiện. Nó có cấu tạo bao gồm một vỏ bao ngoài có mặt bích để bắt cố định gối đỡ lên khung máy. Bên trong có một ổ bi đặc biệt có thể tháo lắp để bảo trì, thay thế. Ổ bi này có vỏ ngoài dạng hình bán nguyệt nên nó có khả năng tự điều chỉnh góc trục trong quá trình hoạt động. Gối đỡ vòng bi cầu thường được chế tạo dựa trên tiêu chuẩn ISO hoặc tiêu chuẩn JIS. Gối đỡ vòng bi thường có mã quốc tế là UCP, một số biến thể có mã khác như là Gối đỡ vòng bi trục côn UKP, Gối đỡ vòng bi trọng tâm thấp UCLP, Gối đỡ vòng bi trọng tâm cao UCPH...

GỐI ĐỠ VÒNG BI CẦU ĐƯỢC LÀM TỪ VẬT LIỆU GÌ?
Gối đỡ vòng bi thường được sản xuất bằng các vật liệu sau
- Gang: là loại phổ biến nhât, nó phù hợp với hầu hết các ứng dụng.
- Composite. Có trọng lượng nhẹ và được sử dụng trong môi trường gang bị ăn mòn.
- Thép Dập: sử dụng cho các ứng dụng đơn giản ở tải trọng và tốc độ hạn chế.
- Inox / Thép Không rỉ: Được sử dụng trong các hệ thống máy chế biến thực phẩm, hóa chất

GỐI ĐỠ VÒNG BI CẦU ĐƯỢC ỨNG DỤNG Ở ĐÂU
Gối đỡ vòng bi cầu được sử dụng rất phổ biến trong hệ thống dây chuyền máy móc. Dưới đây là ví dụ về các ứng dụng có sử dụng gối đỡ tiêu chuẩn.
- Máy móc nông nghiệp
- Máy móc xây dựng
- Hệ thống chế biến và đóng gói thực phẩm và đồ uống
- Hệ thống băng tải
- Hệ thống xử lý vật liệu
- Hệ thống đóng gói
- Thiết bị dệt may
- Xử lý không khí
- Máy móc đặc biệt, ví dụ như hệ thống rửa xe, thiết bị tập thể dục, xe go-kart
CÁC THÔNG SỐ TIÊU CHUẨN CỦA GỐI ĐỠ VÒNG BI CẦU

- d: Đường kính trục / đường kính trong của ổ bi.
- L: Tổng chiều dài của gối đỡ.
- A: Tổng chiều rộng của gối đỡ.
- H: Chiều cao tâm trục.
- H1: Chiều dày của mặt bích.
- H2: Chiều cao đỉnh của gối đỡ.
- J: Chiều rộng tâm lỗ ốc mặt bích.
- N;N1: Kích thước lỗ ốc mặt bích.
Ngoài những thông số hình học trên. Khi thiết kế bạn cần chú ý đến thông số vận hành như tải trọng động, tải trọng tĩnh, tốc độ tới hạn, nhiệt độ làm việc... Các thông số này đều sẽ được nhà sản xuất công bố cho từng mã hàng.
Ý NGHĨA CỦA MÃ GỐI ĐỠ TIÊU CHUẨN / HỆ THỐNG ĐỊNH DANH GỐI ĐỠ TIÊU CHUẨN
Mã định danh của gối đỡ tiêu chuẩn được hệ thống theo các tiêu chuẩn quốc tế. Dưới đây là diễn giải về ý nghĩa của mã gối đỡ tiêu chuẩn trong hệ tiêu chuẩn JIS
UCP 205 : UC-FC-2-05
UKP 305 : UK-FC-3-05
- UC: Vòng bi gối đỡ cho trục thẳng, cố định bằng vít cấy.
- UK: Vòng bi gối đỡ cho trục côn, cố định bằng măng xông côn. (măng xông là bộ phận phải mua riêng, không nằm trong bộ sản phẩm)
- P: Gối đỡ tiêu chuẩn, có 2 lỗ bắt bulong.
- 2: Dòng tải trọng bình thường
- 3: Dòng tải trọng Nặng
- 05: Đường kính trục là 25mm ( Từ mã 04 trở đi, thì đường kính trục được tính bằng cách nhân cho 5. Trong trường hợp này 05x5=25mm; ngoài ra những mã 01,02,03 sẽ không áp dụng được công thức trên mà sẽ có đường kính trục lần lượt là 12mm, 15mm, 17mm)
