1. Tổng quan về Vú Mỡ Thẳng Mạ Niken BSP G1/4-19 (13x1.5)

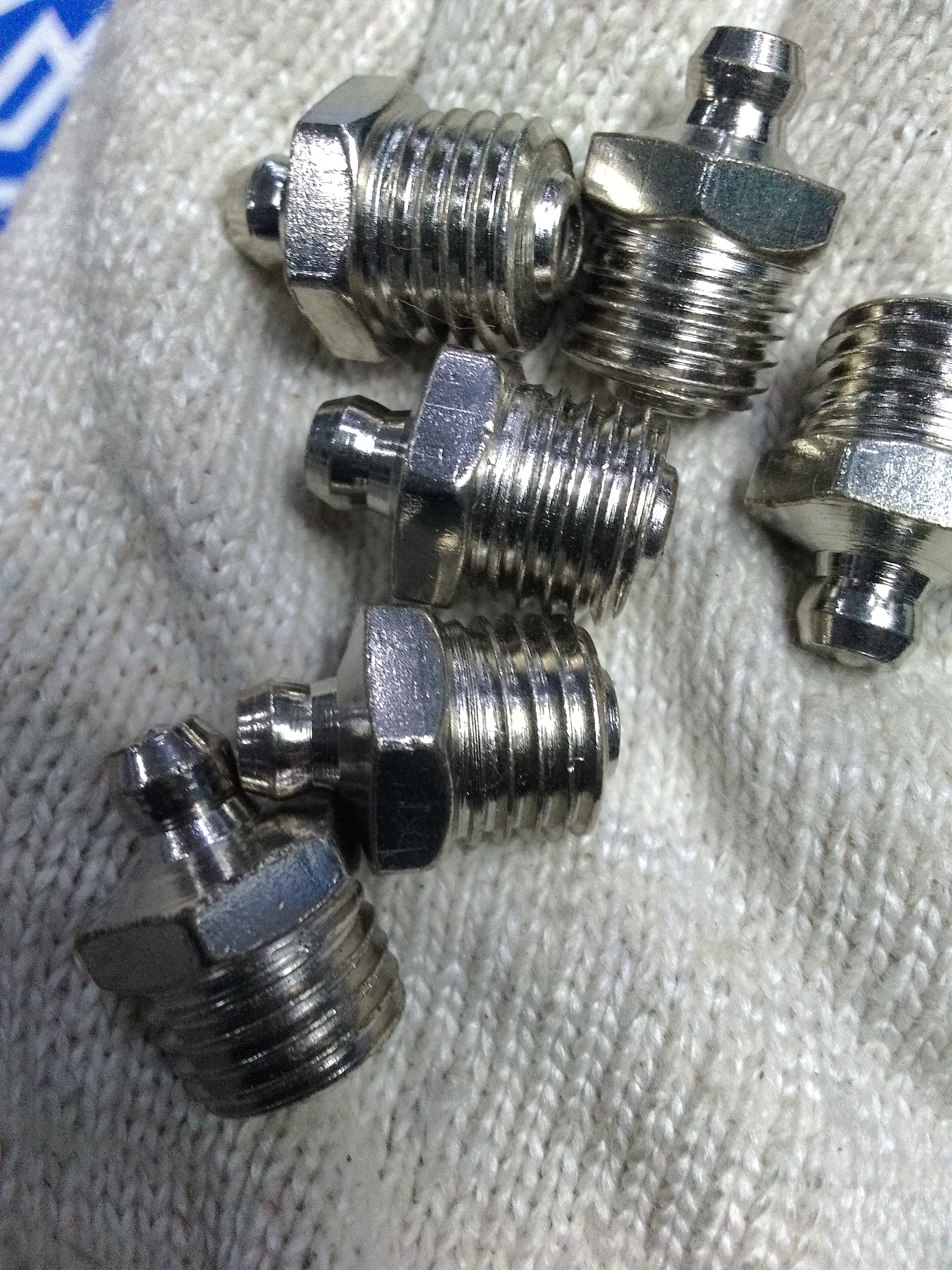

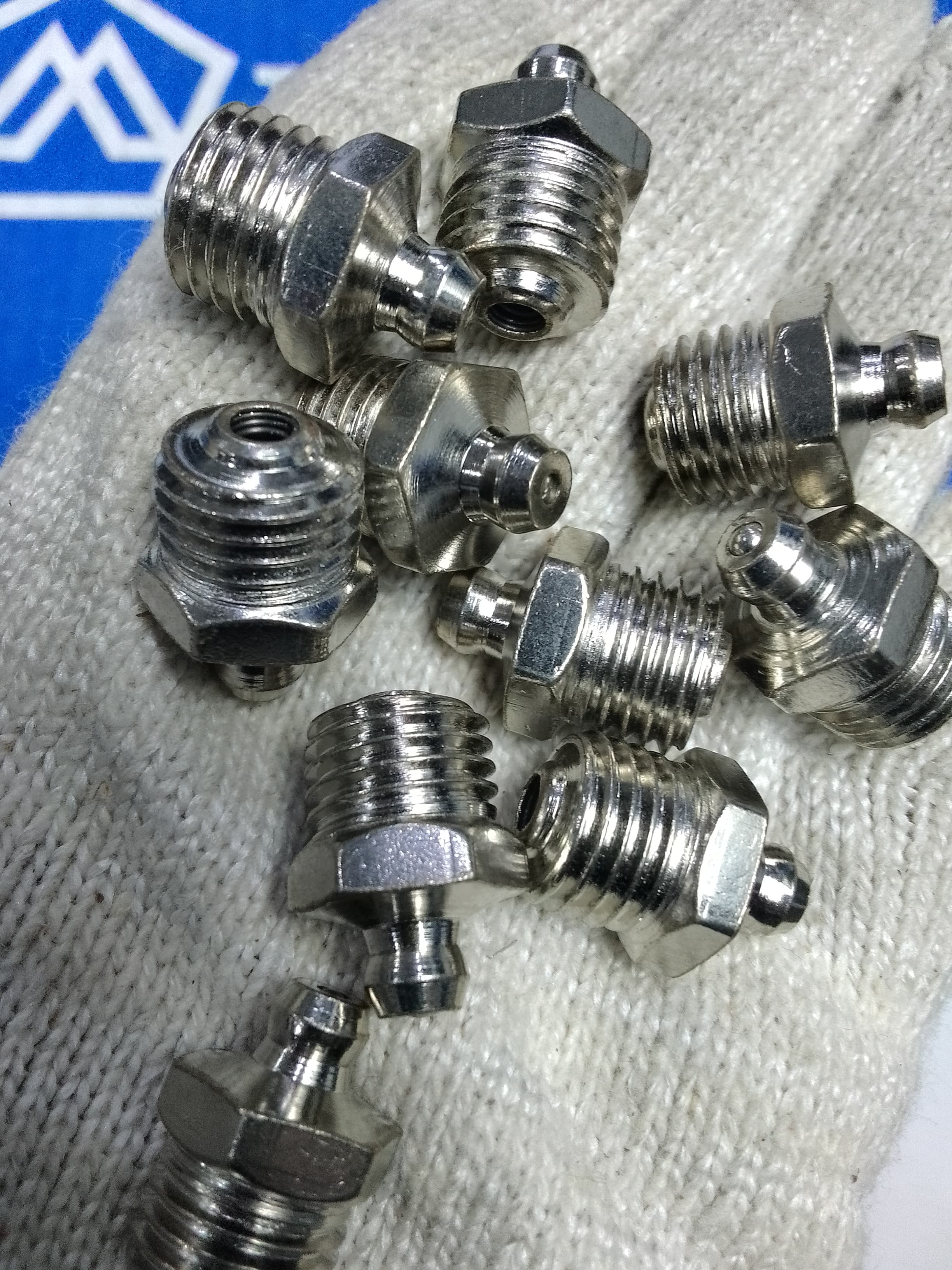

Vú Mỡ Thẳng Mạ Niken BSP G1/4-19 (13x1.5) (Straight Grease Nipples G1/4" BSP Thread) hay còn được gọi là vú bơm mỡ bò đầu lục giác thẳng ren ống, là linh kiện cơ khí phụ trợ kỹ thuật đóng vai trò cốt lõi trong hệ thống bôi trơn bảo dưỡng máy móc. Sản phẩm hoạt động như một đầu van cổng thông minh tích hợp van một chiều, cho phép kỹ thuật viên dễ dàng kết nối đầu kẹp súng bơm mỡ áp lực cao để truyền dầu mỡ bôi trơn vào sâu bên trong lòng ổ trục xoay, gối đỡ vòng bi mà không cần tốn thời gian tháo rời các cụm máy.

Sản phẩm được chế tạo hoàn toàn từ phôi thép carbon cường độ cao qua dập rèn chính xác và hoàn thiện bề mặt bằng lớp mạ Niken (Nickel Plating) bóng mịn. Thiết kế chân ren tuân thủ nghiêm ngặt theo tiêu chuẩn ren ống Anh Quốc BSP/BSPT G1/4-19, đảm bảo độ kín khít phân tử cơ học tuyệt đối, chống rò rỉ chất bôi trơn ngay cả khi hệ thống vận hành liên tục dưới áp suất thủy lực lớn.

2. Bảng thông số kỹ thuật tiêu chuẩn chi tiết

3. Cấu tạo chi tiết và đặc tính hình học ren ống BSP G1/4

Vú mỡ thẳng BSP G1/4 sở hữu kết cấu cơ khí phân lớp thông minh, chịu ứng suất vặn kẹp dẻo dai gồm các bộ phận:

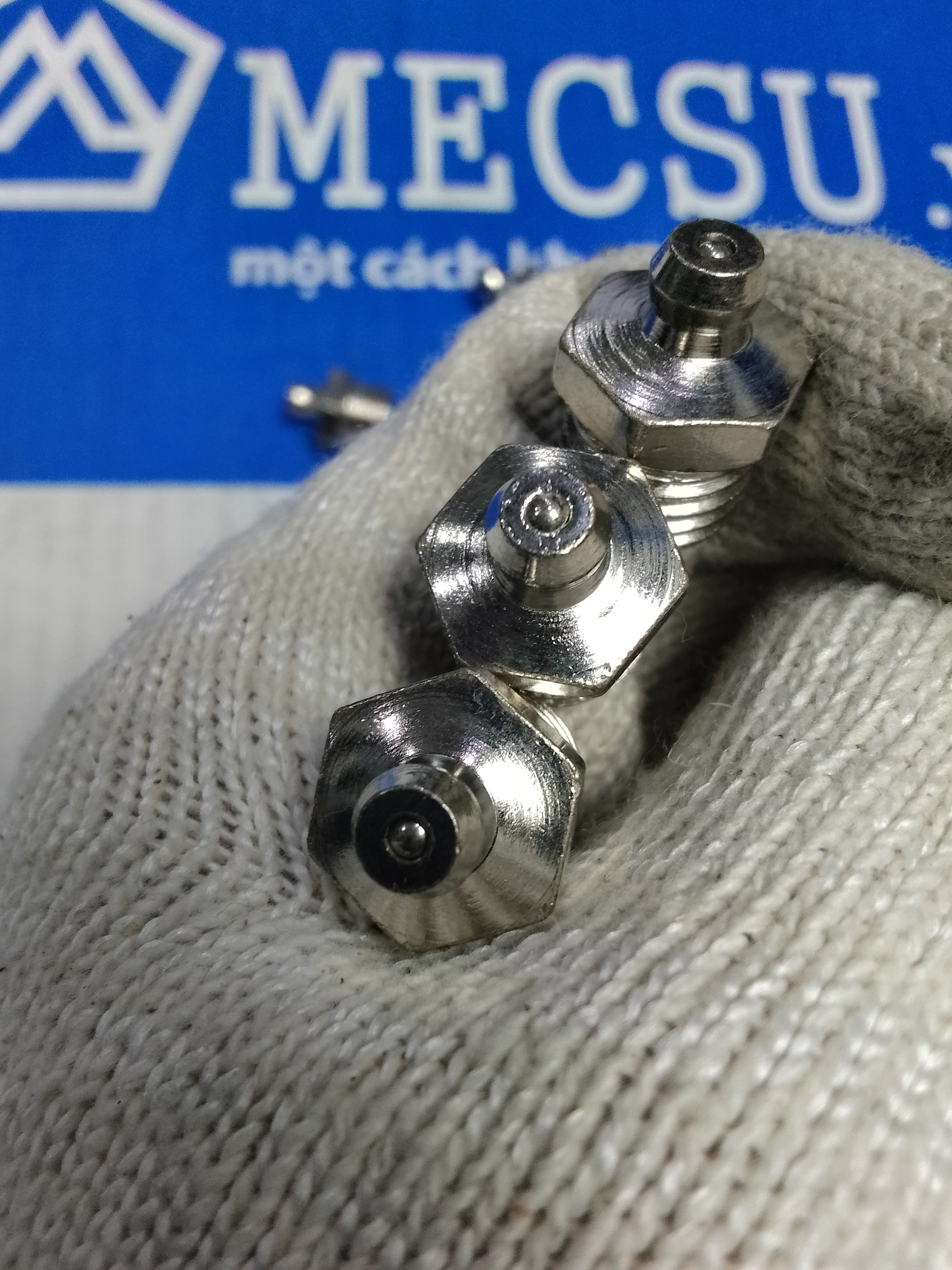

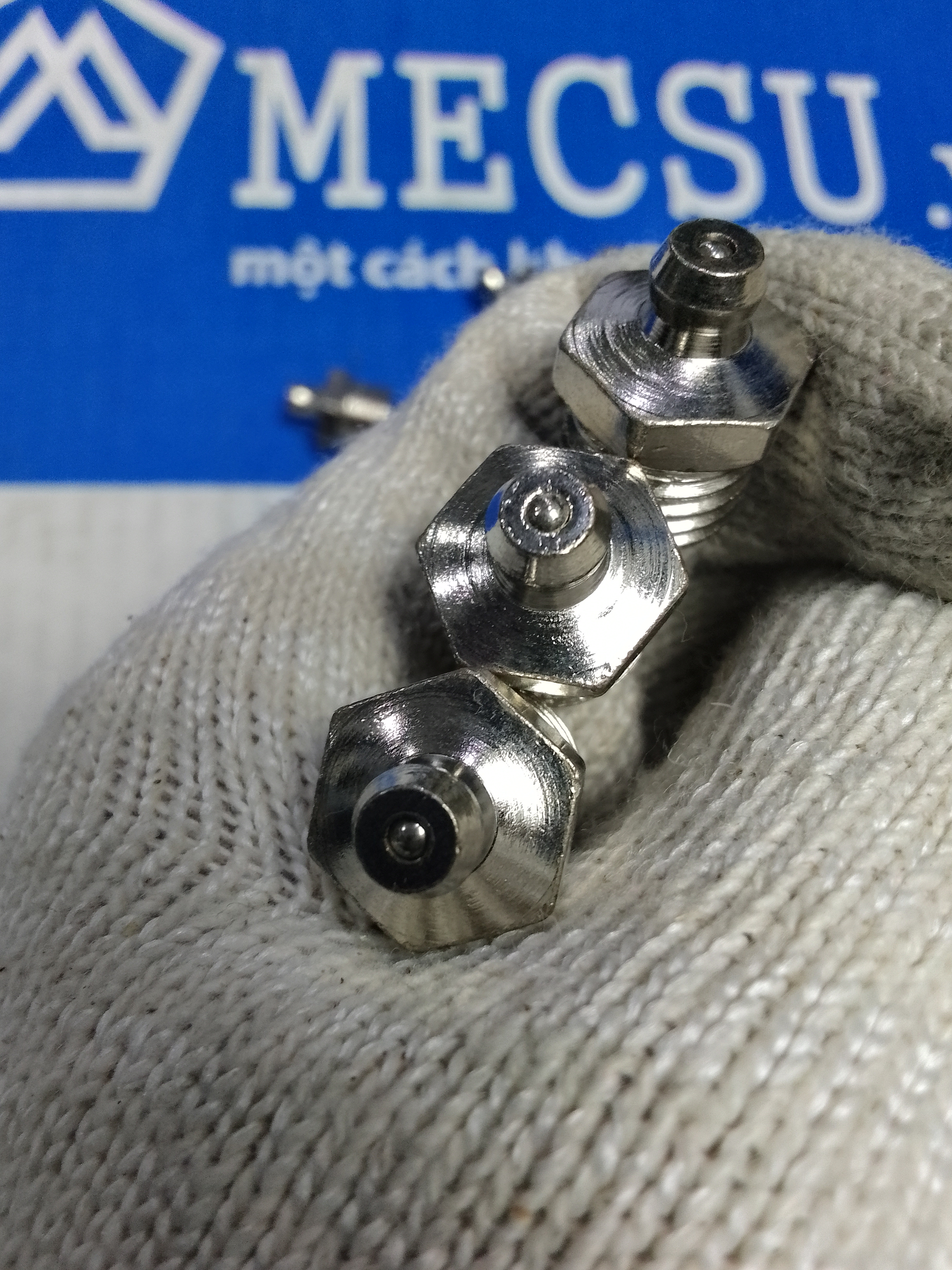

• Đầu núm vú dạng nấm chuẩn (Grease Nipple Head): Biên dạng đầu tròn bo cong đều mắt thẩm mỹ cao, thiết kế theo phom công nghiệp chuẩn để kẹp khít khịt với các loại đầu kẹp súng bơm mỡ 4 vấu thông dụng, đảm bảo không bẹt đầu hay rò mỡ khi bóp máy xịt lực lớn.
• Thân đai ốc lục giác giữa (Hexagonal Drive): Phần vai giữa tích hợp khối lục giác đều size khóa 14mm dày dặn, làm điểm tỳ chắc chắn cho đầu cờ lê tuýp vặn siết thẳng trục không lo trượt mòn góc.

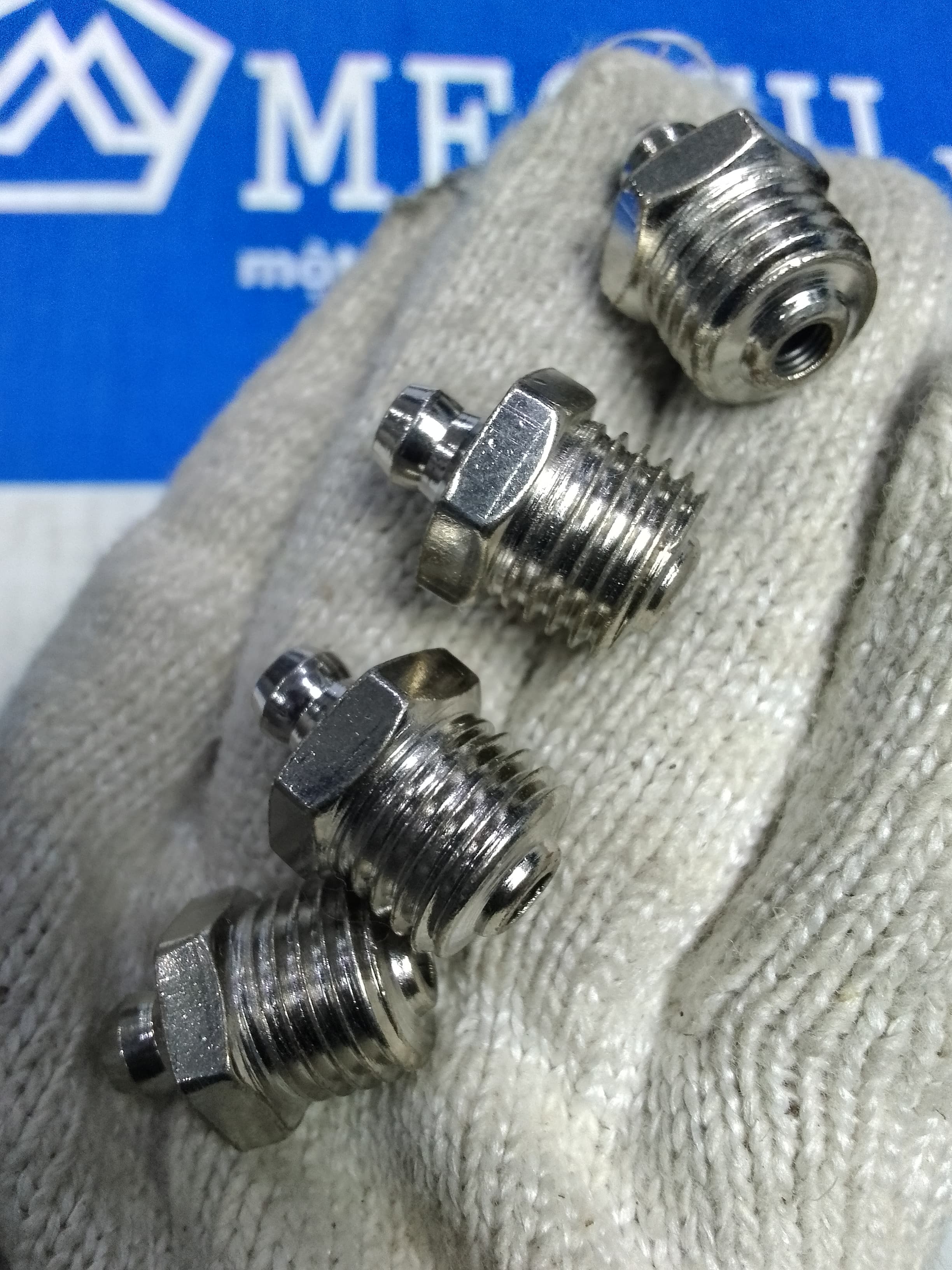

• Chân ren ống mịn BSP G1/4: Biên dạng chân ren ống thẳng không vát côn, góc biên răng ren 55 độ đặc trưng của hệ Whitworth Anh Quốc. Đường kính đỉnh ren 13.1mm bám chắc, khít kín khao vào lòng thành lỗ taro của thiết bị công nghiệp nặng.

4. Nguyên lý hoạt động van bi một chiều chịu áp lực cao

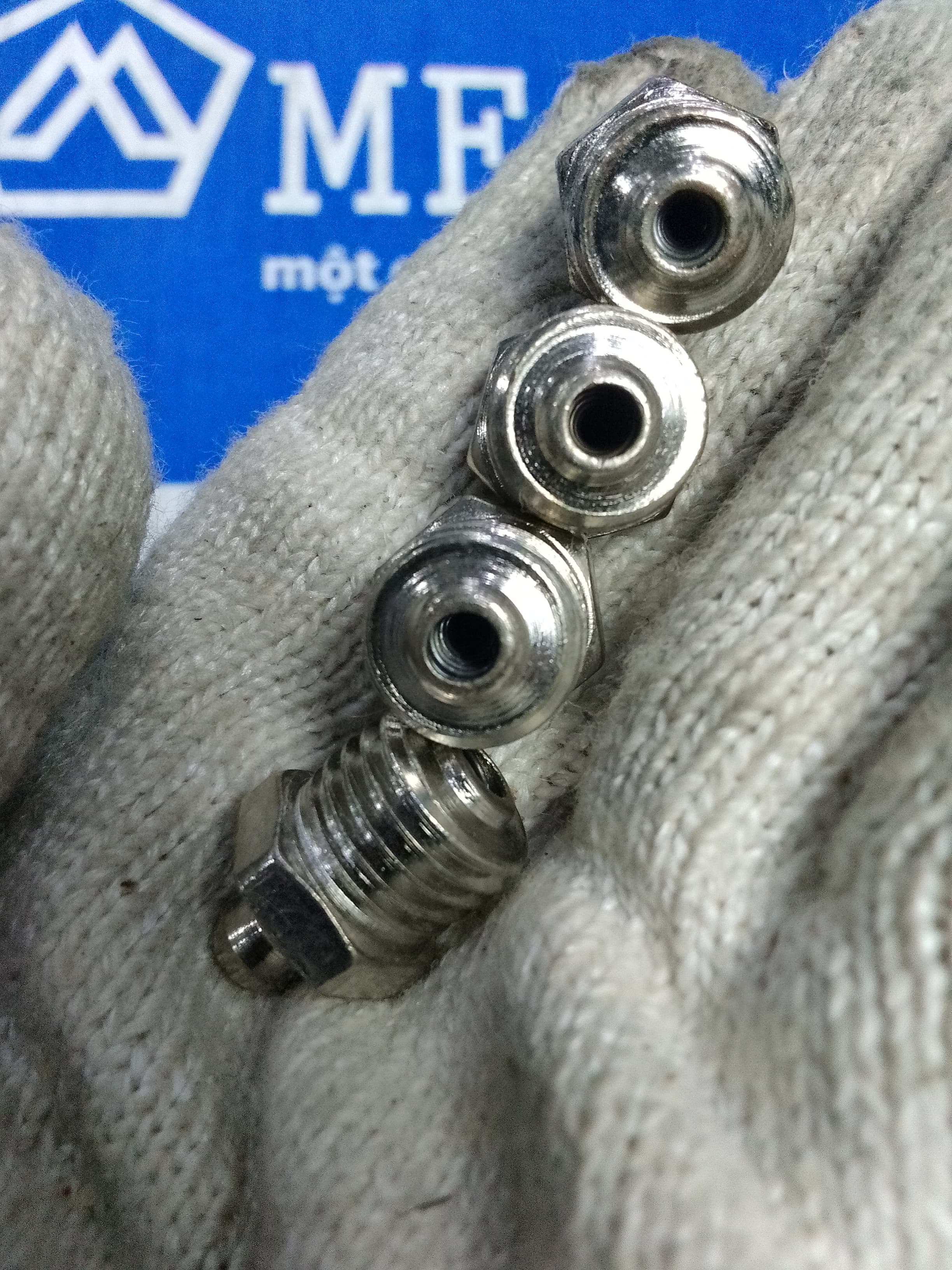

Bên trong lõi rỗng của vú mỡ thẳng G1/4 tích hợp một cụm van một chiều cơ học (Ball Check Valve) hoạt động vô cùng hiệu quả:

• Cơ chế khóa kín bằng lò xo nén: Van bao gồm một viên bi thép carbon tôi cứng nhỏ phẳng kết hợp với một lò xo nén siêu nhỏ có lực đàn hồi tính toán cao. Ở trạng thái nghỉ tự nhiên, lò xo liên tục đẩy căng viên bi lên phía trên, ép chặt bịt kín lỗ sả nhỏ trên đỉnh núm vú mỡ. Cơ chế khóa kín này chặn đứng hoàn toàn việc bụi mịn, cát sỏi, nước mưa lọt vào lòng máy phá bi, đồng thời ngăn lượng mỡ bò đang ngập bên trong không bị trào ngược ngược ra ngoài.
• Cơ chế mở đường dẫn dòng chảy áp lực: Khi kỹ sư bấm súng bơm mỡ, áp suất thủy lực cực lớn phóng ra từ đầu bơm sẽ tác dụng trực tiếp lên viên bi, nén ngược lò xo lùi xuống phía dưới. Lối thông dẫn mỡ lập tức mở toang, cho phép dòng mỡ bò mịn đi xuyên thẳng qua thân vú đi sâu vào khoang bôi trơn. Ngay sau khi dừng bấm súng, lực áp suất giảm, lò xo lập tức bung mở đẩy viên bi về vị trí khóa ban đầu hoàn toàn tự động.

5. Ưu điểm vượt trội của lớp phủ mạ Niken thẩm mỹ bảo vệ

So với các dòng vú mỡ thép đen hoặc mạ kẽm thông thường, lớp áo phủ Niken bóng bẩy mang lại những lợi ích vận hành vượt trội:

• Kháng ăn mòn oxy hóa xuất sắc: Lớp mạ Niken dày dặn bảo vệ lõi thép bên trong không bị gỉ rỉ điểm bề mặt dưới tác động của môi trường ẩm ướt, hơi sương muối bão hòa hoặc sự cắn xé của các axit loãng có trong mỡ bò biến chất lâu ngày.
• Chống mài mòn, chai lỳ bề mặt đầu núm: Niken có độ cứng bề mặt cao, ngăn chặn hiện tượng đầu núm nấm bị cào xước, móp méo hay biến dạng cơ học khi các vấu sắt của đầu súng bơm kẹp bóp cọ xát với tần suất bảo dưỡng cao hàng ngày.
• Hỗ trợ công tác lau chùi vệ sinh nhanh: Bề mặt láng mịn, trắng sáng ánh kim giúp kỹ thuật viên dễ dàng định vị vị trí vú mỡ trong các hốc khoang máy tối tăm, đồng thời hỗ trợ lau sạch các lớp mạt bụi bám ngoài trước khi bơm mỡ vô cùng thuận tiện.

6. Ứng dụng phổ biến trong bảo dưỡng máy công nghiệp nặng và ô tô

Quy cách chân ren ống lớn BSP G1/4 (13mm) giúp sản phẩm trở thành chủng loại vật tư chịu tải áp lực mỡ lớn cốt lõi trong nhiều máy móc hạng nặng:

• Các gối đỡ ổ bi máy công nghiệp nặng: Gắn trực tiếp lên các gối đỡ vòng bi (Plummer Blocks) của các trục rulô băng tải vĩ mô trong nhà máy xi măng, khai thác khoáng sản, các trục nghiền đá chịu rung động va đập liên tục.
• Hệ thống xe cơ giới và máy công trình lớn: Định vị khóa bôi trơn các khớp các-đăng truyền động, tay đòn trục lái, khớp quay gầu múc của xe cuốc, xe ủi, xe tải ben tải trọng lớn ngoài công trường đầy cát bụi.
• Thiết bị hàng hải và công trình thủy lợi: Bảo dưỡng hệ gối xoay trục bánh lái tàu biển, các cơ cấu cáp kéo tời cảng biển, khớp khóa cửa van xả lũ thủy điện - những nơi liên tục chịu sự ăn mòn của nước sương dải dài.
• Dây chuyền cơ khí chế tạo và tự động hóa: Sử dụng cho các cơ cấu trục xoay dầm đỡ, các hệ thống tay rô-bốt công nghiệp cỡ lớn đòi hỏi hệ thống dẫn mỡ liên tục, ổn định tuyệt đối.

7. Hướng dẫn lắp đặt chuẩn xác và quy trình bảo trì gối đỡ vòng bi

Thi công lắp ráp và vận hành vú mỡ G1/4 đúng quy chuẩn kỹ thuật sẽ giúp bảo vệ tuổi thọ tối đa cho hệ thống vòng bi cốt lõi:

1. Gia công lỗ ren ống máy chuẩn xác: Tiến hành khoan mồi tạo lỗ và sử dụng mũi taro ren ống chuẩn hệ Anh BSP G1/4 với mật độ 19 răng trên inch (đường kính lỗ khoan mồi tương đương khoảng 11.5mm - 11.8mm). Làm sạch phôi sắt lòng lỗ.
2. Kiểm soát mô-men siết ren vừa đủ lực: Đưa cờ lê size khóa 14mm ôm khít vai lục giác vú mỡ để vặn siết thẳng trục xoay vào thân máy. Khuyên dùng lực siết vừa phải theo dải quy định từ 7 Nm - 9 Nm, không cố siết quá lực giới hạn bền kéo làm đứt gãy cổ chân ren ống mỏng.
3. Quy trình lau chùi bụi mịn bắt buộc trước khi bơm: Trước khi đưa súng bơm mỡ vào bấm kẹp, kỹ thuật viên bắt buộc phải dùng giẻ sạch lau sạch bụi bẩn, đất cát bám quanh đầu núm vú mỡ. Nếu bỏ qua bước này, áp suất cao từ súng bơm sẽ đẩy ngược toàn bộ hạt bụi sắc nhọn vào lòng ổ bi, gây cào xước phá hủy bi sớm.
4. Phương pháp lưu kho vật tư kỹ thuật: Lưu trữ vú mỡ trong các khay hộp nhựa nguyên nhãn mác tại các kệ giá khô ráo, thoáng mát. Tránh để tiếp xúc lâu ngày với nguồn hóa chất axit đậm đặc bay hơi để bảo toàn lớp mạ Niken tự nhiên.

8. Báo giá Vú Mỡ Thẳng BSP G1/4 sỉ tốt nhất tại Mecsu

Giá bán Vú Mỡ Thẳng Mạ Niken BSP G1/4-19 (13x1.5) tại Mecsu: 2.918đ/ Cái (Đã có VAT)

• Áp dụng chính sách hỗ trợ giá sỉ ưu đãi chiết khấu lũy tiến siêu hấp dẫn bậc thang dành riêng cho các đội thầu cơ điện công nghiệp M&E, xưởng garage sửa chữa xe cơ giới lớn, đội ngũ bảo trì nhà máy xí nghiệp sản xuất và các đại lý phân phối kim khí sỉ trên toàn quốc.

Nhấn xem thêm các quy cách Vú Mỡ hệ ren khác (M6, M8, M10, NPT) ở đây!

9. Hồ sơ chất lượng & Thông tin liên hệ Mecsu

Chứng nhận hệ thống quản lý chất lượng ISO 9001:2015

Mọi quy trình từ tiếp nhận nhập khẩu vật tư phụ trợ kỹ thuật, kiểm tra đo lường dung sai đường kính ren bằng dưỡng kiểm ngẫu nhiên, đóng gói lưu kho bãi và phân phối dòng sản phẩm Vú Mỡ Thủy Lực tại hệ thống tổng kho Mecsu đều đáp ứng nghiêm ngặt các tiêu chí kiểm soát chất lượng chuẩn ISO 9001:2015 quốc tế.

Hình ảnh: Chứng nhận ISO 9001:2015 khẳng định uy tín quản lý tại Mecsu
