Vòng Bi Đũa

Vòng bi đũa (Cylindrical Roller Bearing) là loại vòng bi sử dụng các con lăn hình trụ làm phần tử lăn giữa vòng trong và vòng ngoài. So với vòng bi cầu, thiết kế tiếp xúc đường giữa con lăn và rãnh lăn giúp phân bố tải trên diện tích tiếp xúc lớn, phù hợp với các ứng dụng cần khả năng chịu tải hướng tâm cao và độ cứng vững tốt.

Trong nhóm vòng bi đũa trụ, cấu hình gờ chặn như N, NU, NJ và NUP quyết định khả năng di chuyển hoặc định vị trục theo phương dọc trục. Vì vậy, chọn vòng bi không chỉ dựa vào đường kính trục mà cần đồng thời kiểm tra kích thước d × D × B, tải trọng, tốc độ và yêu cầu định vị của hệ thống.

1. Vòng Bi Đũa là gì và phù hợp với nhu cầu nào?

Vòng bi đũa là loại ổ lăn dùng con lăn hình trụ, nổi bật với khả năng chịu tải hướng tâm cao và độ cứng vững tốt. Thiết kế con lăn tạo ra tiếp xúc đường với rãnh lăn, nhờ đó phù hợp với các cơ cấu có tải hướng tâm lớn hơn khả năng đáp ứng thông thường của nhiều loại vòng bi cầu cùng kích thước.

1.1. Vì sao vòng bi đũa chịu tải hướng tâm lớn?

Con lăn hình trụ tạo vùng tiếp xúc dài với rãnh lăn thay vì tiếp xúc điểm như vòng bi cầu. Khi tải được phân bố trên vùng tiếp xúc này, vòng bi có thể đáp ứng tốt các ứng dụng yêu cầu khả năng chịu tải hướng tâm và độ cứng vững cao.

Tuy nhiên, khả năng chịu tải thực tế vẫn phụ thuộc vào kích thước, số lượng và kích thước con lăn, cấu hình vòng cách, tải tác dụng, tốc độ và điều kiện vận hành của từng model.

1.2. Khi nào nên ưu tiên vòng bi đũa?

• Cần chịu tải hướng tâm lớn.
• Cần độ cứng vững hướng tâm cao cho trục.
• Ứng dụng có tải tác động lớn lên ổ lăn.
• Cần lựa chọn cấu hình cho phép trục di chuyển hoặc được định vị theo phương dọc trục.
• Cần thiết kế dễ tháo lắp đối với các cấu hình có vòng trong hoặc vòng ngoài tách rời.

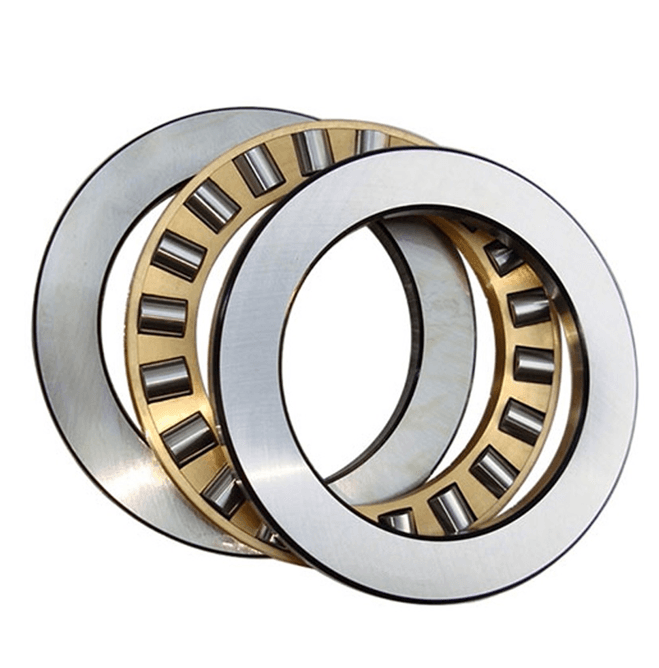

Ngược lại, nếu hệ thống đồng thời cần khả năng chịu tải dọc trục đáng kể theo cả hai hướng hoặc cần khả năng thích nghi tốt hơn với một số điều kiện lệch tâm, cần xem xét các dòng vòng bi khác và kiểm tra yêu cầu cụ thể của máy.

2. Vòng Bi Đũa gồm những loại nào và khác nhau ở đâu?

Các loại vòng bi đũa trụ thường được phân biệt bằng vị trí gờ chặn trên vòng trong và vòng ngoài, từ đó tạo ra sự khác nhau về khả năng định vị trục và chịu tải dọc trục.

2.1. Phân biệt N, NU, NJ, NUP và NF

Không nên hiểu series chỉ là ký hiệu kích thước. Series chính là một phần của quan hệ giữa cấu tạo vòng bi và chức năng định vị trục. Vì vậy, khi thay thế một model NU bằng NJ hoặc NUP, cần kiểm tra lại yêu cầu tải dọc trục và bố trí ổ đỡ của toàn bộ hệ thống.

2.2. Vòng bi đũa một dãy và nhiều dãy

Vòng bi đũa có thể được thiết kế một dãy hoặc nhiều dãy con lăn. Số dãy ảnh hưởng đến khả năng tải, độ cứng và kích thước kết cấu. Các loại nhiều dãy như NN hoặc NNU thường được sử dụng trong những ứng dụng yêu cầu khả năng chịu tải và độ cứng cao, nhưng không nên mặc định chúng là lựa chọn tốt hơn cho mọi trường hợp.

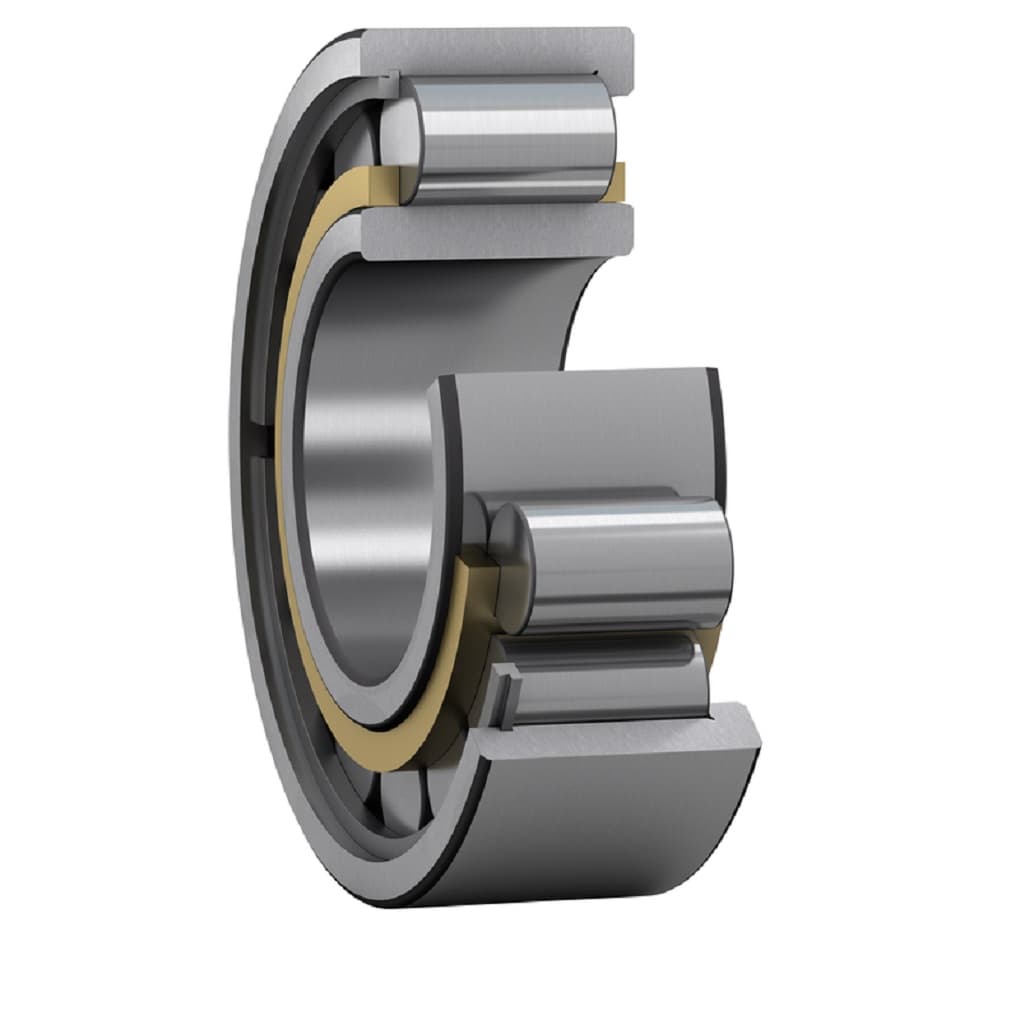

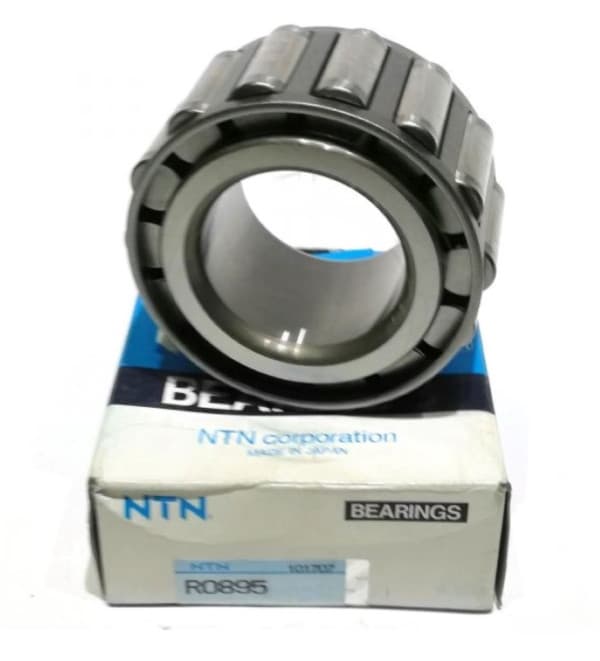

Dữ liệu Category hiện tại của Mecsu tập trung vào Vòng Bi Đũa Trụ Một Dãy, vì vậy nội dung lựa chọn sản phẩm nên ưu tiên cấu hình một dãy và các model thực tế thuộc nhóm này.

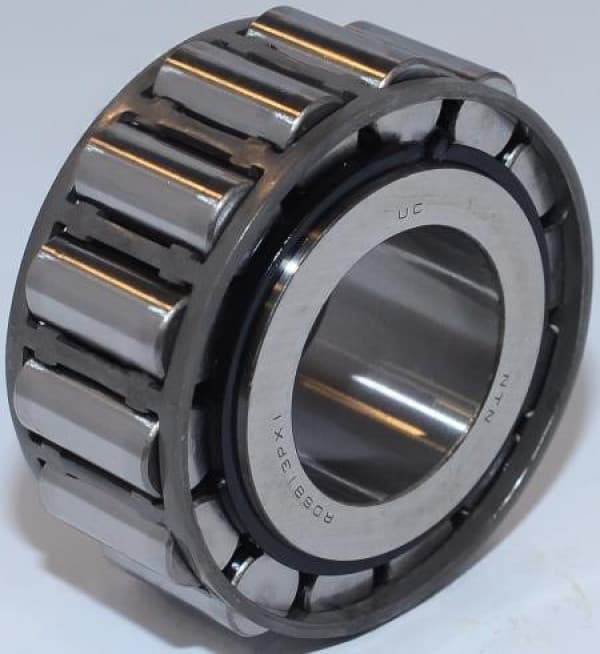

2.3. Có lồng giữ và không lồng giữ

Vòng bi có lồng giữ sử dụng vòng cách để giữ khoảng cách và dẫn hướng các con lăn. Cấu hình này thường phù hợp với các ứng dụng cần cân bằng giữa khả năng chịu tải, ma sát và tốc độ.

Thiết kế full complement không sử dụng vòng cách và chứa nhiều con lăn hơn. Khả năng chịu tải hướng tâm có thể tăng, nhưng giới hạn tốc độ và điều kiện bôi trơn cần được kiểm tra theo thiết kế cụ thể của nhà sản xuất.

3. Cấu tạo Vòng Bi Đũa liên quan đến những bộ phận nào?

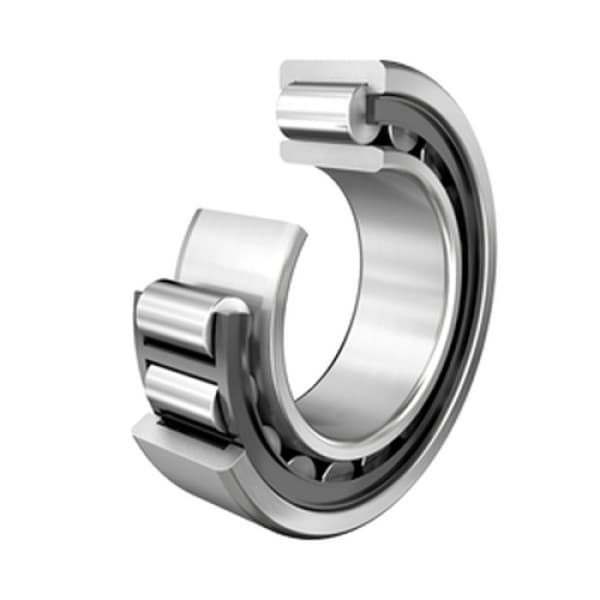

Vòng bi đũa trụ được hình thành từ vòng ngoài, vòng trong, con lăn đũa và vòng cách tùy theo cấu hình; vị trí của các gờ chặn trên vòng trong và vòng ngoài quyết định một phần chức năng của từng series.

3.1. Vòng ngoài

Vòng ngoài tạo rãnh lăn cho các con lăn và có thể được thiết kế với các gờ chặn khác nhau. Cấu hình gờ là một trong những yếu tố dùng để phân biệt các series N, NU, NJ, NUP và NF.

3.2. Vòng trong

Vòng trong lắp với trục và có bề mặt rãnh lăn tiếp xúc với con lăn. Tùy series, vòng trong có thể có hai gờ, một gờ hoặc không có gờ.

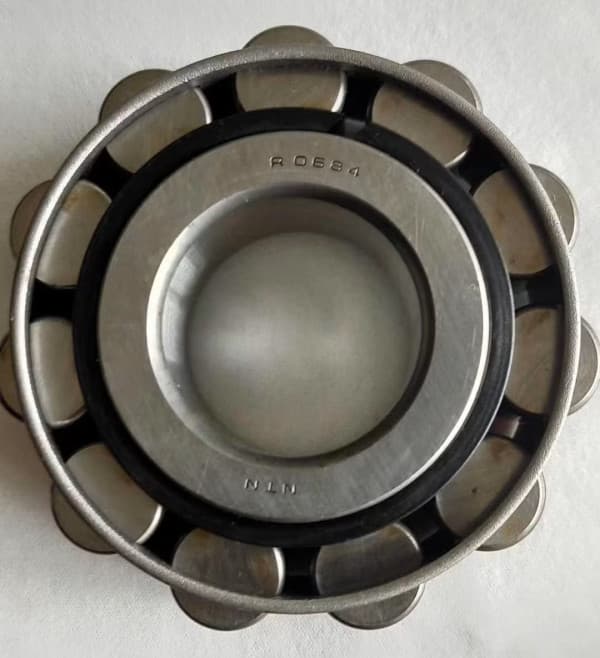

3.3. Con lăn đũa

Con lăn có dạng hình trụ và tạo tiếp xúc đường với rãnh lăn. Hình dạng, kích thước và số lượng con lăn là những yếu tố ảnh hưởng đến khả năng chịu tải của ổ lăn.

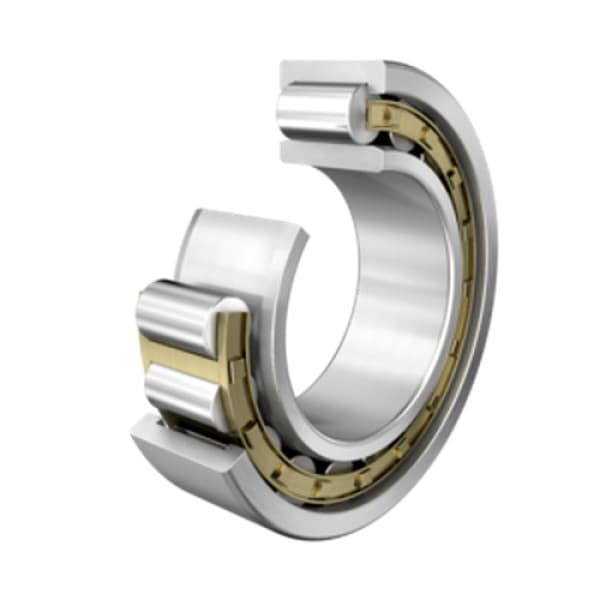

3.4. Vòng cách

Vòng cách giữ các con lăn ở vị trí tương đối phù hợp và hỗ trợ quá trình dẫn hướng trong khi vòng bi quay. Vật liệu và thiết kế vòng cách thay đổi theo từng nhà sản xuất và model, vì vậy không nên suy luận vật liệu vòng cách chỉ từ tên series.

3.5. Cấu tạo liên kết với chức năng

4. Mã Vòng Bi Đũa liên hệ với kích thước và cấu hình như thế nào?

Mã vòng bi đũa thường kết hợp ký hiệu cấu hình, series kích thước và hậu tố kỹ thuật; tuy nhiên cách diễn giải chi tiết phải đối chiếu catalogue của đúng nhà sản xuất.

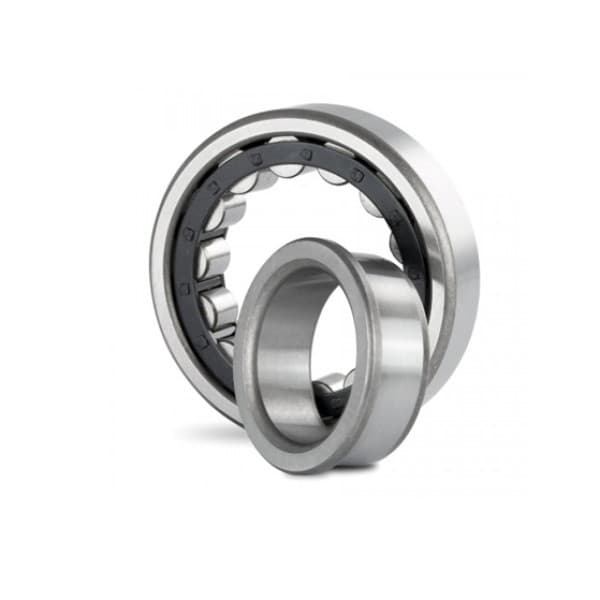

4.1. Ký hiệu N, NU, NJ, NUP cho biết cấu hình gì?

Phần ký hiệu như N, NU, NJ hoặc NUP cho biết cấu hình gờ chặn của vòng trong và vòng ngoài. Đây là thông tin quan trọng để xác định ổ có cho phép dịch chuyển dọc trục hay có khả năng định vị trục theo một hoặc hai hướng.

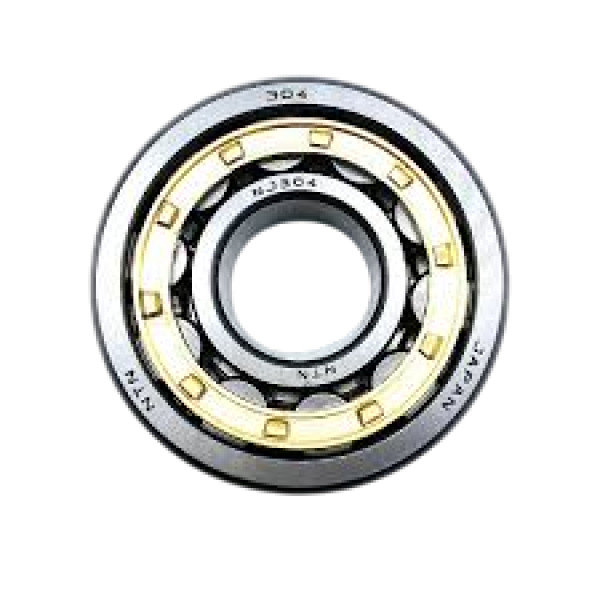

Ví dụ, NJ304EAT2X thuộc cấu hình NJ. Quan hệ kỹ thuật cần hiểu là:

NJ304EAT2X → NJ → vòng ngoài hai gờ + vòng trong một gờ → d20 × D52 × B12 mm → NTN.

Tương tự:

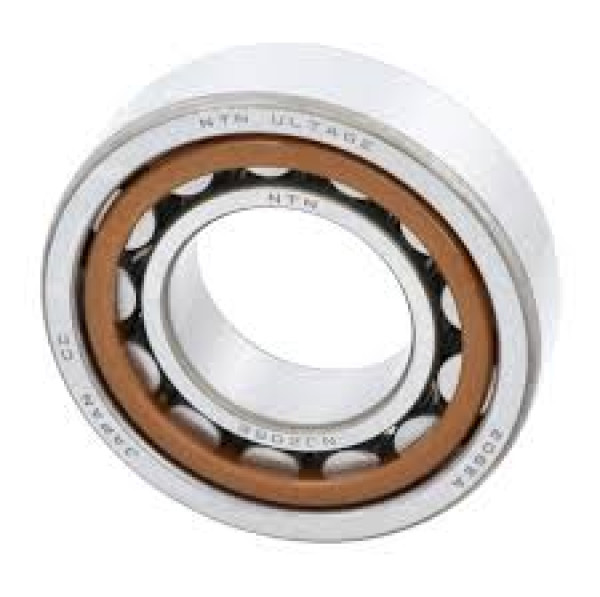

NJ206EAT2X → NJ → vòng ngoài hai gờ + vòng trong một gờ → d30 × D62 × B16 mm → NTN.

4.2. Mã kích thước cần được kiểm tra cùng d, D và B

Không nên chọn vòng bi chỉ dựa vào một phần mã hàng. Ba kích thước cơ bản cần kiểm tra là:

• d: đường kính trong, liên quan trực tiếp đến đường kính trục.
• D: đường kính ngoài, liên quan đến kích thước lỗ và không gian lắp đặt.
• B: bề rộng vòng bi, liên quan đến không gian theo chiều trục.

Ví dụ trên cho thấy mã NJ304 không nên được hiểu đơn giản là “304 = đường kính 30 mm”. Kích thước cuối cùng phải được xác nhận bằng bảng kích thước của nhà sản xuất và thông tin model cụ thể.

4.3. Hậu tố cần đọc theo đúng thương hiệu

Các hậu tố như E, C3, P, M, J... có thể thể hiện thiết kế, khe hở, vật liệu hoặc loại vòng cách. Tuy nhiên, ý nghĩa hậu tố có thể khác giữa các nhà sản xuất. Do đó, khi chọn một model cụ thể, cần đối chiếu mã đầy đủ với catalogue của SKF, NTN hoặc thương hiệu tương ứng, thay vì áp dụng một bảng giải mã chung cho mọi hãng.

5. Chọn Vòng Bi Đũa theo tiêu chí nào?

Trình tự chọn nên bắt đầu từ yêu cầu của máy, sau đó xác định đường kính trục, không gian lắp đặt, tải, tốc độ và yêu cầu định vị dọc trục trước khi chốt model.

5.1. Xác định đường kính trục

Đường kính trong d là thông số đầu tiên cần xác định vì vòng bi phải phù hợp với trục. Sau đó kiểm tra D và B để bảo đảm vòng bi có thể lắp đúng vào kết cấu hiện hữu.

5.2. Xác định có cần định vị dọc trục hay không

Đây là điểm khác biệt quan trọng giữa các series.

• Nếu cần cho phép dịch chuyển tương đối theo trục → xem xét cấu hình ổ tự do như N hoặc NU.

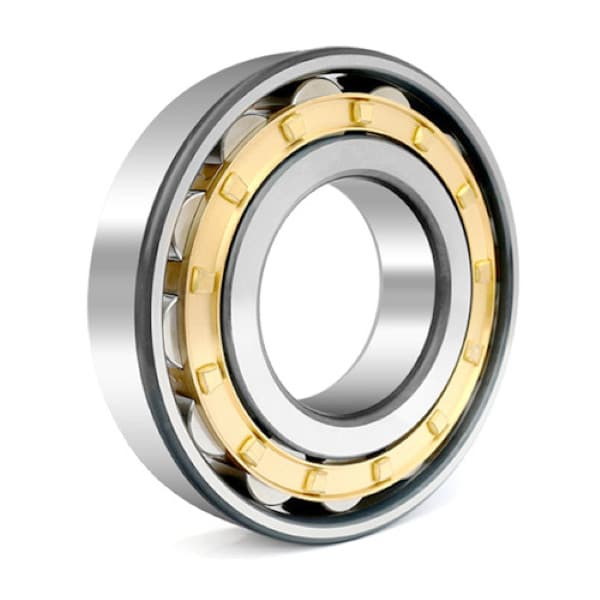

• Nếu cần định vị theo một hướng → xem xét cấu hình như NJ.
• Nếu cần định vị theo hai hướng → có thể xem xét NUP trong giới hạn thiết kế.

Việc bố trí ổ cố định và ổ tự do phải được xem xét cùng toàn bộ hệ thống, đặc biệt khi trục có giãn nở nhiệt.

5.3. Kiểm tra tải trọng

Cần xem xét tải hướng tâm thực tế và tải dọc trục nếu có. Các thông số C và C0 trong catalogue được sử dụng để đánh giá khả năng tải động và tải tĩnh của từng model.

Không nên dùng một giá trị tải chung cho toàn bộ vòng bi đũa. Hai model cùng series nhưng khác kích thước có thể có khả năng tải hoàn toàn khác nhau.

5.4. Kiểm tra tốc độ và điều kiện vận hành

Tốc độ phù hợp phụ thuộc vào kích thước vòng bi, thiết kế vòng cách, bôi trơn, tải và nhiệt độ. Khi ứng dụng có tốc độ cao, cần sử dụng thông số tốc độ của chính model thay vì áp dụng một giới hạn rpm chung cho toàn bộ dòng vòng bi đũa.

5.5. Kiểm tra khe hở, vòng cách và cấu hình đặc biệt

Trong các ứng dụng có nhiệt độ cao hoặc điều kiện lắp ghép làm thay đổi khe hở, cần xem xét cấp khe hở như CN/C3/C4 theo yêu cầu thiết kế. Loại vòng cách, vật liệu và các hậu tố khác cũng cần được kiểm tra theo catalogue của nhà sản xuất.

5.6. Quy trình chọn nhanh

1. Xác định tải và chuyển động của trục.
2. Xác định đường kính trục → chọn d.
3. Kiểm tra D và B theo không gian lắp đặt.
4. Xác định có cần định vị dọc trục hay không.
5. Chọn series N, NU, NJ, NUP hoặc cấu hình phù hợp.
6. Kiểm tra tải động, tải tĩnh và tốc độ.
7. Kiểm tra khe hở, vòng cách và các hậu tố kỹ thuật.
8. Đối chiếu catalogue và chốt model/SKU cụ thể.

6. Vòng Bi Đũa được ứng dụng ở đâu và liên kết với sản phẩm nào?

Vòng bi đũa phù hợp với các hệ thống truyền động cần chịu tải hướng tâm lớn và độ cứng vững cao, như động cơ, hộp số, máy công cụ, máy bơm và thiết bị công nghiệp nặng.

6.1. Các ứng dụng tiêu biểu

• Động cơ điện: hỗ trợ trục rotor trong các hệ thống có tải hướng tâm phù hợp.
• Hộp số: đỡ các trục và bánh răng chịu tải lớn.
• Máy bơm và máy nén: hỗ trợ các trục quay theo yêu cầu tải của thiết bị.
• Máy công cụ: sử dụng khi yêu cầu độ cứng vững và độ chính xác cao.
• Thiết bị công nghiệp nặng: dùng trong các cơ cấu có tải hướng tâm lớn.
• Hệ thống truyền động: phù hợp với các trục quay cần cấu hình ổ đỡ cố định hoặc ổ đỡ tự do.

6.2. Vòng Bi Đũa liên kết với những sản phẩm nào?

Trong Product Knowledge Graph của Mecsu, Vòng Bi Đũa không nên được xem như một sản phẩm độc lập mà cần kết nối với các nhóm sản phẩm liên quan:
