KHÁM PHÁ CHUYÊN SÂU VÒNG BI CẦU TỰ LỰA

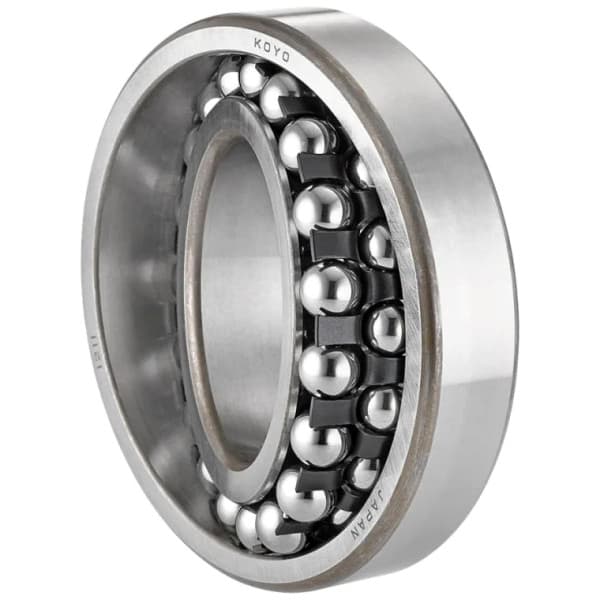

Vòng bi cầu tự lựa là gì?
Định nghĩa và danh pháp kỹ thuật
Trong lĩnh vực kỹ thuật truyền động và cơ cấu quay, vòng bi cầu tự lựa (Self-Aligning Ball Bearing) là một loại ổ lăn được thiết kế đặc biệt để vận hành hiệu quả trong điều kiện tồn tại độ lệch góc (angular misalignment) giữa trục quay (shaft axis) và vỏ ổ đỡ (housing bore axis). Loại vòng bi này còn được biết đến trong cộng đồng kỹ thuật với danh pháp không chính thức nhưng phổ biến là "bạc đạn nhào tròn", do đặc tính khớp cầu của nó.

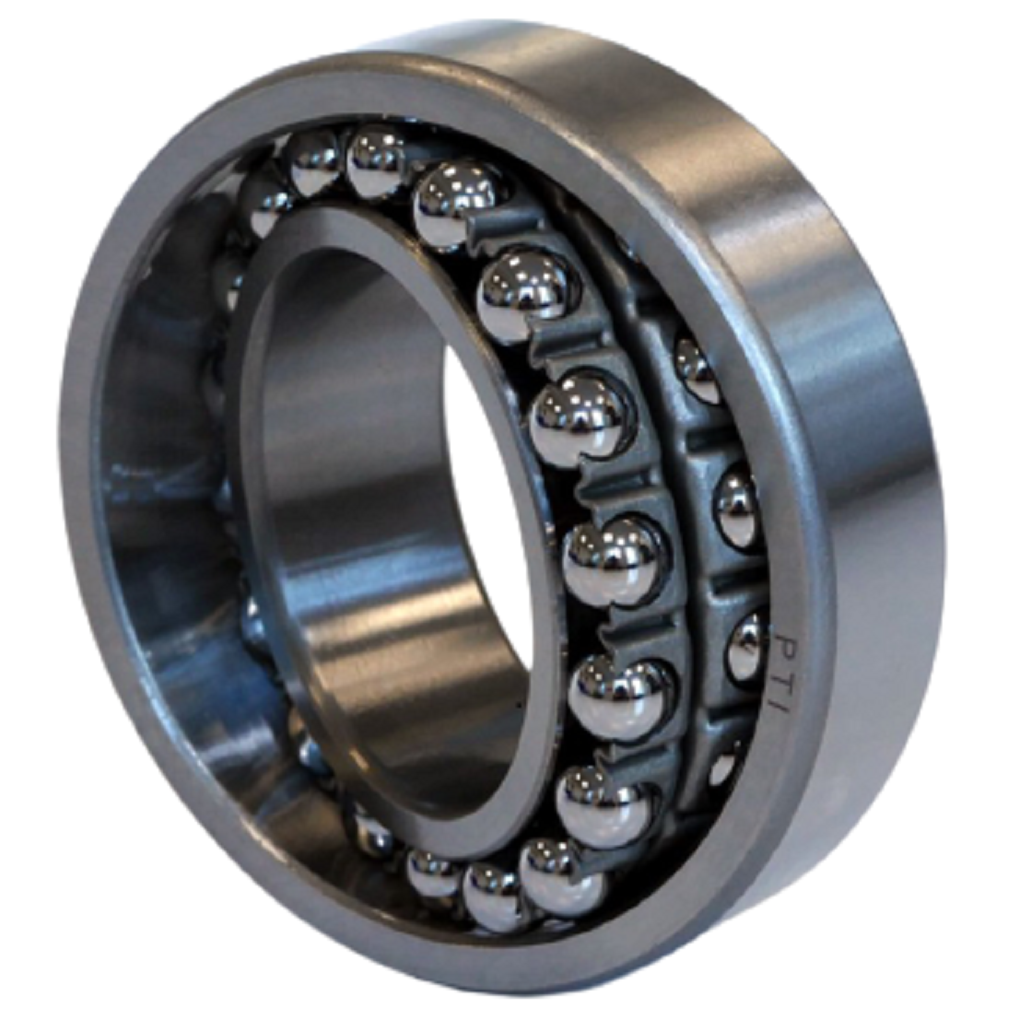

Cấu trúc chức năng và nguyên lý hoạt động
Đặc trưng cấu tạo cốt lõi của vòng bi cầu tự lựa nằm ở vòng ngoài (outer ring), sở hữu một rãnh lăn (raceway) có biên dạng hình cầu (spherical) duy nhất. Tâm của mặt cầu này được thiết kế để trùng với tâm hình học của vòng bi. Vòng trong (inner ring), được lắp trên trục, có hai rãnh lăn riêng biệt cho mỗi dãy viên bi cầu.
Chính rãnh lăn hình cầu trên vòng ngoài cho phép toàn bộ cụm bên trong, bao gồm vòng trong, hai dãy bi, và vòng cách (cage), có khả năng quay (pivot) một góc nhất định so với vòng ngoài. Khi có sự lệch góc giữa trục (và vòng trong) và vỏ ổ đỡ (và vòng ngoài), cụm bên trong sẽ tự động điều chỉnh vị trí góc của nó, đảm bảo các viên bi vẫn tiếp xúc và lăn đều trên rãnh lăn hình cầu của vòng ngoài và rãnh lăn của vòng trong. Cơ chế tự điều chỉnh góc này cho phép vòng bi bù trừ hiệu quả độ lệch tâm tĩnh (static misalignment) và cả độ lệch động (dynamic misalignment) trong một phạm vi giới hạn.
Vai trò và lĩnh vực ứng dụng then chốt
Chức năng chính của vòng bi cầu tự lựa là giảm thiểu ma sát lăn và hỗ trợ tải trọng xuyên tâm (radial load). Tầm quan trọng của chúng được thể hiện rõ rệt trong các hệ thống cơ khí mà việc đảm bảo độ đồng tâm tuyệt đối giữa trục và ổ đỡ là khó khăn hoặc không khả thi về mặt kinh tế/kỹ thuật. Việc sử dụng loại vòng bi "cứng" (rigid bearings) như vòng bi cầu rãnh sâu trong điều kiện lệch trục sẽ dẫn đến tập trung ứng suất (stress concentration) tại các điểm tiếp xúc giữa phần tử lăn và rãnh lăn, gây ra mài mòn sớm, tăng nhiệt độ hoạt động, rung động, và giảm đáng kể tuổi thọ vòng bi. Vòng bi cầu tự lựa khắc phục vấn đề này bằng cách phân bố lại tải trọng đồng đều trên các viên bi, ngay cả khi có độ lệch góc.
Phân tích ưu điểm và giới hạn vận hành
Ưu điểm kỹ thuật
- Khả năng bù trừ độ lệch góc xuất sắc: Đây là ưu điểm kỹ thuật nổi bật nhất, cho phép vòng bi hoạt động hiệu quả với độ lệch góc tĩnh lên tới 2-4 độ (tùy seri và cấu trúc bên trong) và bù trừ cả độ lệch động.
- Ma sát lăn thấp: Do sử dụng phần tử lăn là bi cầu (tạo tiếp xúc điểm dưới tải trọng), vòng bi cầu tự lựa có ma sát lăn thấp hơn so với các loại vòng bi tự lựa sử dụng con lăn (như vòng bi tang trống tự lựa).
- Khả năng hoạt động tốc độ tương đối cao: Ma sát thấp và cấu trúc hình học của bi cầu cho phép loại vòng bi này đạt được tốc độ giới hạn (limiting speed) cao hơn so với vòng bi tang trống tự lựa cùng kích thước.
- Chịu tải xuyên tâm và một phần tải dọc trục: Vòng bi này chủ yếu được thiết kế cho tải trọng xuyên tâm, nhưng vẫn có khả năng chịu được một phần tải trọng dọc trục (axial load) theo cả hai hướng.
- Ít nhạy cảm với biến dạng trục: Khả năng tự lựa giúp vòng bi hoạt động ổn định ngay cả khi trục bị biến dạng uốn (shaft deflection) dưới tải trọng.Alt text: Minh họa các ưu điểm kỹ thuật của vòng bi cầu tự lựa như khả năng bù trừ lệch góc và ma sát lăn thấp.
Ưu điểm vòng bi cầu tự lựa
Nhược điểm vận hành và giới hạn
- Khả năng chịu tải tổng thể (xuyên tâm và dọc trục) thấp hơn so với vòng bi cầu rãnh sâu hoặc vòng bi tang trống cùng kích thước ngoài. Điều này là do diện tích tiếp xúc giữa bi và rãnh lăn nhỏ hơn (tiếp xúc điểm) và hình dáng rãnh cầu giới hạn số lượng bi.
- Độ cứng vững (rigidity) hướng trục và xuyên tâm thấp hơn so với vòng bi cầu rãnh sâu.
- Nhạy cảm hơn với tải trọng va đập (shock loads) và rung động (vibration), đặc biệt là loại một dãy và với các loại vòng cách nhất định.
- Thiết kế rãnh cầu khiến việc tích hợp phớt làm kín (seals) đạt hiệu quả cao như vòng bi cầu rãnh sâu trở nên phức tạp hơn, mặc dù vẫn có các tùy chọn phớt kín.
- Loại có lỗ côn (tapered bore) yêu cầu sử dụng ống lót adapter hoặc ống lót rút khi lắp lên trục trụ, đòi hỏi phụ kiện đi kèm và quy trình lắp đặt kiểm soát khe hở chính xác.
Cấu tạo chi tiết và các biến thể vòng bi cầu tự lựa

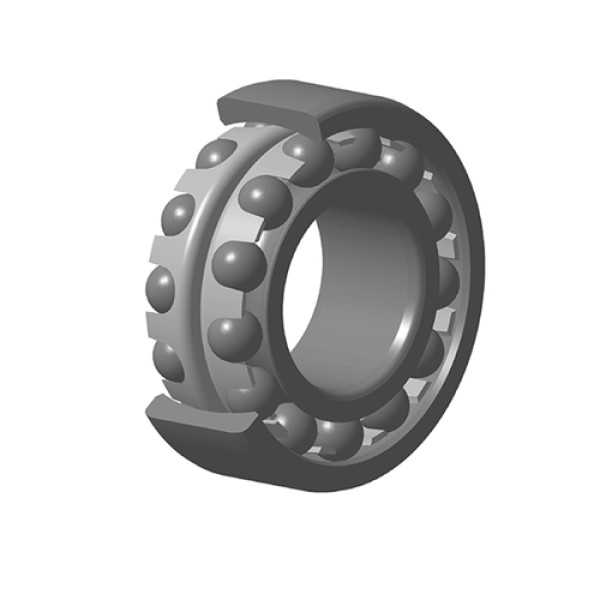

Thành phần cấu tạo cơ bản
Một vòng bi cầu tự lựa điển hình bao gồm các thành phần chính sau:
- Vòng ngoài (Outer Ring): Thành phần cố định hoặc quay cùng vỏ ổ đỡ. Có một rãnh lăn dạng hình cầu lõm (spherical raceway) duy nhất ở mặt trong.
- Vòng trong (Inner Ring): Thành phần lắp trên trục và quay cùng trục. Có hai rãnh lăn riêng biệt cho mỗi dãy bi.
- Bi cầu (Balls): Các viên bi kim loại hình cầu được gia công chính xác, là phần tử lăn chịu trách nhiệm truyền tải và giảm ma sát giữa các vòng.
- Vòng cách (Cage / Retainer): Cấu trúc cơ khí giữ các viên bi ở vị trí chính xác, phân bố đều khoảng cách giữa chúng và dẫn hướng chuyển động của bi.Cấu tạo sản phẩm
Phân loại theo số dãy bi
- Một dãy (Single Row): Có một hàng bi cầu. Ít phổ biến hơn loại hai dãy.
- Hai dãy (Double Row): Có hai hàng bi cầu song song. Đây là cấu hình phổ biến nhất và đặc trưng của Vòng bi cầu tự lựa, mang lại khả năng chịu tải và ổn định cao hơn loại một dãy.Alt text: Sơ đồ cấu tạo cơ bản của vòng bi cầu tự lựa, thể hiện vòng ngoài, các viên bi cầu và vòng cách.

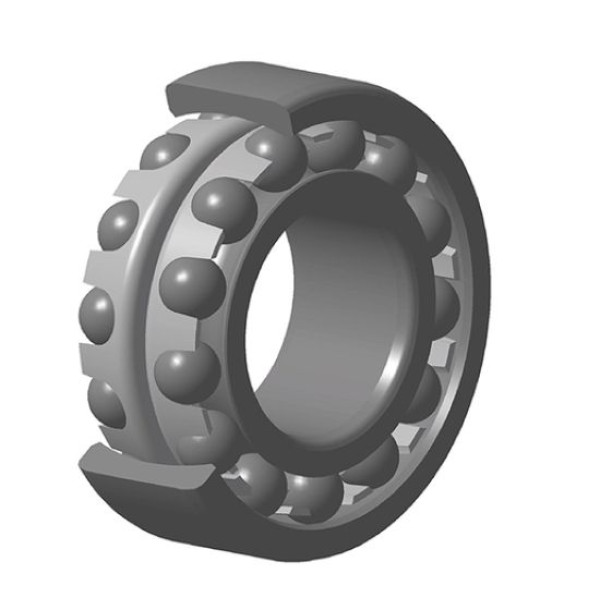

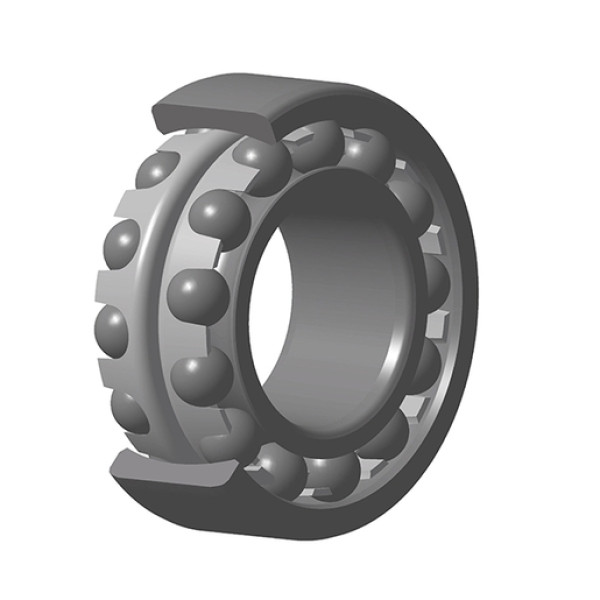

Phân loại theo loại lỗ trục
- Lỗ trụ (Cylindrical Bore): Đường kính lỗ bên trong hình trụ tiêu chuẩn, được lắp trực tiếp lên trục trụ thông qua lắp chặt (interference fit).
- Lỗ côn (Tapered Bore - Ký hiệu K): Đường kính lỗ bên trong có dạng hình nón với độ côn tiêu chuẩn (thường là 1:12 hoặc 1:30). Loại này được thiết kế để lắp lên trục trụ bằng cách sử dụng ống lót adapter (ký hiệu H) hoặc ống lót rút (ký hiệu HE/OH), hoặc lắp trực tiếp lên trục có bề mặt côn tương ứng. Lắp đặt lỗ côn cho phép điều chỉnh khe hở bên trong vòng bi trong quá trình lắp.
Phân loại theo loại che chắn và phớt làm kín (Closures)
- Loại hở (Open Type): Không có nắp che hay phớt làm kín tích hợp. Cần được bôi trơn từ hệ thống bên ngoài (ví dụ: ngâm dầu trong hộp số) và yêu cầu bảo vệ khỏi môi trường bẩn.
- Loại có phớt làm kín (Sealed Type - Ký hiệu 2RS, 2RS1, LLU...): Có phớt tiếp xúc (contact seal) bằng vật liệu đàn hồi (thường là cao su Nitrile - NBR) được lắp ở cả hai bên. Loại này cung cấp khả năng làm kín hiệu quả chống lại bụi bẩn, hơi ẩm và giúp giữ lại chất bôi trơn (thường là mỡ) được tra sẵn bên trong.Alt text: Vòng bi cầu tự lựa loại 2RS có phớt làm kín cao su ở hai bên.
Phân loại theo vật liệu vòng cách
- Thép tấm dập (Pressed Steel): Phổ biến, kinh tế, phù hợp với các ứng dụng thông thường.
- Polyamide (PA) hoặc Polyamide gia cường sợi thủy tinh (PA-GF - Ký hiệu TN, TN9, TVH...): Nhẹ, ma sát thấp, hoạt động êm ái, phù hợp cho tốc độ cao và giảm tiếng ồn. Giới hạn nhiệt độ thấp hơn vật liệu kim loại.
- Đồng thau gia công (Machined Brass - Ký hiệu M, MA, MB): Cung cấp độ bền cơ học cao, khả năng chịu nhiệt và chống ăn mòn tốt hơn thép dập, phù hợp cho kích thước lớn hoặc điều kiện rung động, va đập khắc nghiệt.
Vật liệu chế tạo vòng bi cầu tự lựa
Vật liệu được sử dụng trong chế tạo các thành phần của vòng bi cầu tự lựa có ảnh hưởng trực tiếp đến khả năng chịu tải, tốc độ giới hạn, độ bền mỏi, khả năng chống ăn mòn và nhiệt độ hoạt động của vòng bi.
Thép chịu lực (bearing steel – tiêu chuẩn)
Vòng trong, vòng ngoài, bi cầu: Vật liệu tiêu chuẩn cho hầu hết các vòng bi là thép hợp kim crom hàm lượng cacbon cao, theo các tiêu chuẩn quốc tế như AISI 52100 (Mỹ), 100Cr6 (DIN Đức) hoặc SUJ2 (JIS Nhật Bản). Loại thép này được xử lý nhiệt (tôi và ram) để đạt độ cứng cao, độ bền mỏi tiếp xúc và khả năng chống mài mòn tuyệt vời dưới tải trọng lăn/trượt.
Thép không gỉ (stainless steel)
Vòng trong, vòng ngoài, bi cầu: Đối với các ứng dụng yêu cầu chống ăn mòn trong môi trường ẩm ướt, hóa chất nhẹ hoặc trong ngành công nghiệp thực phẩm/y tế, thép không gỉ được sử dụng. Các loại phổ biến bao gồm:
- Thép không gỉ martensitic (ví dụ: AISI 440C): cho độ cứng và khả năng chịu tải tương đối.
- Thép không gỉ austenitic (ví dụ: AISI 304, AISI 316): cho khả năng chống ăn mòn vượt trội, nhưng độ cứng và khả năng chịu tải thấp hơn.
Vòng bi thép không gỉ thường được ký hiệu bằng tiền tố S hoặc W.
Vật liệu vòng cách và phớt
- Vòng cách: Có thể làm từ thép dập, đồng thau gia công hoặc nhựa polyamide. Lựa chọn vật liệu vòng cách ảnh hưởng đến tốc độ giới hạn, khả năng chịu rung động, va đập và nhiệt độ hoạt động.
- Phớt làm kín: Thường được làm từ cao su tổng hợp như NBR (nitrile butadiene rubber) – chống dầu mỡ tốt và hoạt động ổn định trong khoảng nhiệt độ phổ biến; hoặc FKM (fluoroelastomer – Viton®) – chịu nhiệt cao và kháng hóa chất tốt hơn.
Đọc hiểu mã hiệu vòng bi cầu tự lựa
Hiểu rõ cấu trúc mã hiệu (designation) là điều cần thiết để xác định chính xác Vòng bi cầu tự lựa phù hợp với yêu cầu kỹ thuật. Mã hiệu thường được quy định theo các tiêu chuẩn quốc tế như ISO hoặc các tiêu chuẩn quốc gia tương đương (DIN, ABMA, JIS). Cấu trúc mã hiệu bao gồm phần chính và các hậu tố chỉ các đặc tính kỹ thuật cụ thể.
Cấu trúc mã hiệu cơ bản và ý nghĩa Seri
Mã hiệu cơ bản của Vòng bi cầu tự lựa hai dãy thường gồm 4 chữ số:
Chữ số đầu tiên (1 hoặc 2): Chỉ loại Vòng bi cầu tự lựa hai dãy.
Hai chữ số tiếp theo (seri kích thước): Chỉ tỷ lệ tiết diện (boundary dimensions) của vòng bi, ảnh hưởng đến khả năng chịu tải. Các seri phổ biến là 12, 13, 22, 23. Seri 22xx/23xx là thiết kế mới hơn và thường có khả năng chịu tải cao hơn so với seri 12xx/13xx tương ứng.
Hai chữ số cuối (mã đường kính lỗ): Xác định đường kính lỗ (d) của vòng bi theo quy tắc chuẩn:
- 00: d = 10 mm
- 01: d = 12 mm
- 02: d = 15 mm
- 03: d = 17 mm
- Từ 04 trở lên: d = Mã số x 5 mm. Ví dụ: 2208 có mã lỗ 08, d = 08 * 5 = 40 mm.
Giải thích các hậu tố (Suffix) phổ biến
Các hậu tố được thêm vào sau mã cơ bản để chỉ các đặc tính bổ sung:
K: Lỗ côn (tapered bore), độ côn 1:12 (tiêu chuẩn). Ví dụ: 1208 K.
K30: Lỗ côn, độ côn 1:30. Ít phổ biến hơn K.
2RS / 2RS1 / LLU / DDU: Có phớt làm kín bằng cao su ở hai bên. Ký hiệu khác nhau tùy nhà sản xuất (ví dụ SKF dùng 2RS1, NSK dùng LLU, NTN dùng DDU). Ví dụ: 2206 2RS.
TN9 / T: Vòng cách bằng nhựa Polyamide. Ví dụ: 1305 TN9.
M / MA / MB: Vòng cách bằng đồng thau gia công. Ví dụ: 2310 M.
C3 / C4 / C5: Khe hở hướng tâm (radial internal clearance) lớn hơn khe hở tiêu chuẩn (Normal). Ít khi cần thiết cho mục đích bù trừ lệch trục, nhưng có thể cần cho lắp ghép đặc biệt hoặc nhiệt độ cao.
E: Thường chỉ thiết kế bên trong được tối ưu hóa để tăng khả năng chịu tải động (ký hiệu của SKF).
+ Hxx: Đi kèm với ống lót adapter có mã Hxx. Ví dụ: 1210 K + H210.
+ HE xx: Đi kèm với ống lót rút có mã HE xx.
Lưu ý: Luôn tham khảo catalogue kỹ thuật chính thức của nhà sản xuất (ví dụ: SKF, FAG, NSK) để có thông tin chi tiết và chính xác nhất về mã hiệu và các thông số liên quan.
Ứng dụng kỹ thuật vòng bi cầu tự lựa
Vòng bi cầu tự lựa là giải pháp kỹ thuật tối ưu trong các ứng dụng mà độ lệch trục là một yếu tố thiết kế cần được xem xét. Với khả năng tự điều chỉnh góc lệch giữa vòng trong và vòng ngoài, loại vòng bi này giúp đảm bảo hoạt động ổn định và kéo dài tuổi thọ thiết bị.
Máy móc nông nghiệp và thiết bị làm đất
Các thiết bị như máy kéo, máy gặt đập liên hợp, máy xới, máy cày thường hoạt động trên địa hình không bằng phẳng và chịu tải trọng thay đổi liên tục. Khung máy có thể bị biến dạng, trục bị uốn cong hoặc rung động mạnh.
Vòng bi cầu tự lựa được sử dụng rộng rãi trong:
- Bộ phận truyền động
- Trục bánh xe
- Hệ thống quạt làm mát
Tại những vị trí này, chúng có thể bù trừ hiệu quả cho độ lệch trục và rung động, đảm bảo hoạt động ổn định trong môi trường nhiều bụi bẩn và điều kiện khắc nghiệt (thường sử dụng loại có phớt 2RS).
Hệ thống băng tải và xử lý vật liệu
Trong các băng tải dài hoặc hệ thống xử lý vật liệu nặng, sự lệch thẳng hàng giữa các gối đỡ là phổ biến, đặc biệt khi khoảng cách giữa các gối đỡ lớn.
Vòng bi cầu tự lựa được lắp đặt tại:
Nhằm đảm bảo:
- Quay tự do, phân bố tải trọng đều
- Giảm ma sát
- Ngăn ngừa hỏng hóc sớm do tải trọng cạnh
Máy móc công nghiệp dệt
Các thiết bị như máy dệt, máy se sợi, máy cuộn sợi có trục dài và hoạt động ở tốc độ cao, dễ bị ảnh hưởng bởi:
- Biến dạng trục do lực căng sợi
- Sai lệch nhỏ trong quá trình lắp đặt
Vòng bi cầu tự lựa giúp:
- Đỡ trục ổn định
- Duy trì chuyển động quay trơn tru
- Tăng chất lượng và hiệu suất sản phẩm dệt
Máy bơm công nghiệp nhỏ và vừa
Trong một số dòng máy bơm công nghiệp, cấu trúc lắp đặt không luôn đảm bảo đồng tâm tuyệt đối. Vòng bi cầu tự lựa được sử dụng để:
- Đỡ trục bơm
- Bù trừ sai số lắp đặt
- Duy trì hoạt động ổn định và hiệu quả
Hướng dẫn lựa chọn vòng bi cầu tự lựa
Việc lựa chọn đúng loại và kích thước vòng bi cầu tự lựa là một yếu tố hết sức quan trọng, yêu cầu phải đánh giá kỹ lưỡng các thông số kỹ thuật cụ thể của từng ứng dụng:
Xác định mức độ lệch trục:
Cần xem xét trước góc lệch tối đa có thể xảy ra giữa trục và vỏ ổ đỡ, cả trong quá trình lắp đặt và khi máy vận hành (do tác động của tải trọng gây biến dạng). Nên chọn loại vòng bi có khả năng tự lựa với góc lệch tối đa lớn hơn góc lệch thực tế để đảm bảo hoạt động ổn định.
Đánh giá tải trọng:
Phải xác định rõ tải trọng hướng tâm và tải trọng dọc trục tác dụng lên vòng bi. Tuổi thọ vận hành của vòng bi cần được tính toán dựa trên tải trọng kết hợp (equivalent dynamic load) cùng với khả năng chịu tải động ký hiệu là C. Ngoài ra, tải trọng tĩnh (C₀) cũng phải được kiểm tra nhằm đảm bảo vòng bi không bị biến dạng vĩnh viễn khi chịu tải đỉnh hoặc khi ngừng hoạt động.
Lưu ý: loại vòng bi này không phù hợp với các tải trọng dọc trục lớn.
Kiểm tra tốc độ vận hành yêu cầu:
Cần đảm bảo tốc độ làm việc không vượt quá tốc độ giới hạn mà nhà sản xuất công bố trong catalogue, tương ứng với loại vòng bi được chọn. Đồng thời, cần tính đến ảnh hưởng của loại vòng cách (như thép, đồng, nhựa) và loại phớt (Open hoặc 2RS) đến giới hạn tốc độ.
Phân tích điều kiện môi trường:
Tùy vào mức độ bụi bẩn, độ ẩm hay tiếp xúc hóa chất, có thể chọn loại vòng bi hở hoặc có phớt che (2RS) cho phù hợp. Đồng thời, cần kiểm tra điều kiện nhiệt độ để chọn đúng loại vật liệu vòng cách cũng như mỡ bôi trơn thích hợp.
Lựa chọn kiểu lỗ trục:
Dùng vòng bi lỗ trụ (cylindrical bore) nếu cần lắp trực tiếp lên trục bằng cách lắp chặt. Nếu muốn dễ lắp đặt hơn hoặc cần điều chỉnh khe hở bên trong, có thể chọn loại lỗ côn (tapered bore – ký hiệu K) kết hợp với ống lót adapter (H).
Yêu cầu về độ chính xác và độ ồn:
Đối với những ứng dụng cần vận hành êm hoặc yêu cầu độ chính xác cao, nên cân nhắc các cấp chính xác cao hơn P0 (dù không phổ biến với loại này), hoặc sử dụng loại vòng bi có vòng cách nhựa (TN9) để giảm tiếng ồn.
Tính toán lắp ghép:
Xác định kiểu lắp chặt (interference fit) hay lắp lỏng (clearance fit) cho vòng trong và vòng ngoài tùy theo đặc điểm tải trọng, nhiệt độ và tốc độ vận hành. Tham khảo hướng dẫn trong catalogue từ nhà sản xuất để đảm bảo phù hợp.
Lựa chọn nhà sản xuất đáng tin cậy:
Nên ưu tiên sử dụng vòng bi từ các thương hiệu lớn và uy tín như SKF, FAG, NSK, NTN,... để đảm bảo về chất lượng vật liệu, độ chính xác trong gia công cũng như tính ổn định khi vận hành lâu dài.Alt text: Các bước lựa chọn vòng bi cầu tự lựa phù hợp dựa trên tải trọng, tốc độ, độ lệch trục và môi trường.
Hướng dẫn chọn vòng bi cầu tự lựa
Quy trình kỹ thuật lắp đặt và bảo dưỡng vòng bi cầu tự lựa
Quy trình lắp đặt
Chuẩn bị:
- Kiểm tra kỹ lưỡng kích thước và dung sai của trục và lỗ vỏ ổ đỡ. Bề mặt lắp ghép phải sạch sẽ, không có ba via, vết móp hay rỉ sét.
- Kiểm tra vòng bi trước khi lắp, giữ nguyên trong bao bì gốc cho đến khi lắp đặt. Không rửa các vòng bi có sẵn bôi trơn (loại 2RS).
Phương pháp lắp đặt:
- Lắp nóng (Heating): Áp dụng cho vòng trong khi lắp chặt lên trục. Nung nóng vòng bi bằng máy nung cảm ứng chuyên dụng hoặc bể dầu có kiểm soát nhiệt độ (không dùng đèn khò trực tiếp). Nhiệt độ nung không vượt quá 120°C, đặc biệt lưu ý nếu có phớt hoặc vòng cách bằng nhựa.
- Lắp nguội (Mounting) bằng dụng cụ ép: Dành cho vòng bi nhỏ hoặc khi không thể lắp nóng. Dùng ống lót lắp đặt và búa mềm hoặc máy ép thủy lực. Lực ép phải tác động đúng vào vòng được lắp chặt – vòng trong khi lắp vào trục, vòng ngoài khi lắp vào vỏ. Không ép qua vòng cách hoặc vòng không cần lắp chặt.
- Lắp với ống lót adapter (H) (đối với vòng bi lỗ côn K): Đặt ống lót lên trục, sau đó đặt vòng bi lên ống lót. Dùng đai ốc hãm và vòng đệm hãm đi kèm để siết bằng cờ lê móc hoặc dụng cụ chuyên dụng. Khi vòng bi trượt lên phần côn của ống lót, khe hở bên trong sẽ giảm.
Kiểm soát khe hở: Đây là bước quan trọng nhất khi lắp vòng bi lỗ côn. Sử dụng dưỡng đo khe hở (feeler gauge) để đo lượng giảm khe hở trong quá trình siết đai ốc, so sánh với giá trị khuyến nghị trong catalogue. Siết quá chặt sẽ gây mất khe hở, dẫn đến tăng nhiệt, mài mòn nhanh và hư hỏng sớm.
Kiểm tra sau lắp đặt:
Quay thử trục hoặc cụm ổ đỡ bằng tay để đảm bảo vòng quay trơn tru, không có tiếng động bất thường hay hiện tượng kẹt.
Quy trình bảo dưỡng
Bảo dưỡng định kỳ bao gồm: bôi trơn và theo dõi tình trạng hoạt động.
Bôi trơn (Lubrication):
- Chất bôi trơn: Lựa chọn mỡ (phổ biến) hoặc dầu bôi trơn phù hợp với nhiệt độ, tải, tốc độ và môi trường làm việc. Tham khảo hướng dẫn từ nhà sản xuất vòng bi và chất bôi trơn.
- Lượng bôi trơn: Chỉ bôi lượng vừa đủ, lý tưởng là 30–50% không gian trống trong vòng bi/gối đỡ. Quá nhiều mỡ sẽ gây tăng nhiệt, đặc biệt ở tốc độ cao.
- Chu kỳ tái bôi trơn: Phụ thuộc vào loại vòng bi (có phớt hay không), chất bôi trơn và điều kiện làm việc. Có thể tham khảo biểu đồ trong catalogue hoặc dùng phần mềm tính toán chuyên dụng. Vòng bi có phớt (2RS) thường đã được bôi trơn cho toàn bộ tuổi thọ, tuy nhiên vẫn nên kiểm tra định kỳ nếu làm việc trong môi trường khắc nghiệt.
Theo dõi tình trạng (Condition Monitoring):
- Theo dõi nhiệt độ hoạt động. Nhiệt tăng bất thường có thể là dấu hiệu cảnh báo sớm.
- Lắng nghe và đo độ rung, độ ồn. Sự thay đổi biên độ hoặc tần số rung có thể cho thấy hư hỏng sắp xảy ra.
- Kiểm tra trực quan sự rò rỉ chất bôi trơn, nhiễm bẩn như bụi, nước. Đặc biệt chú ý đến tình trạng của phớt làm kín.
Các vấn đề thường gặp và cách khắc phục
1. Vòng bi quá nóng (Overheating)
Nguyên nhân phổ biến:
- Thiếu bôi trơn hoặc bôi trơn không phù hợp.
- Mỡ bôi trơn bị xuống cấp hoặc bôi quá nhiều (đặc biệt ở tốc độ cao).
- Lắp đặt quá chặt, đặc biệt với vòng bi lỗ côn lắp qua ống lót.
- Nhiễm bẩn bên trong vòng bi.
- Tải trọng vận hành vượt mức cho phép.
- Độ lệch trục vượt quá khả năng tự lựa.
- Hư hỏng cơ học bên trong vòng bi.
Giải pháp khắc phục:
- Kiểm tra và điều chỉnh loại, lượng và chu kỳ bôi trơn.
- Đo và hiệu chỉnh lại khe hở trong (đặc biệt với vòng bi lỗ côn).
- Làm sạch hoặc thay thế vòng bi bị nhiễm bẩn/hư hỏng.
- Kiểm tra lại điều kiện tải trọng và thiết kế trục.
2. Tiếng ồn và rung động bất thường
Nguyên nhân phổ biến:
- Bôi trơn không đầy đủ hoặc không đúng loại.
- Bề mặt lăn bị nhiễm bẩn, mòn rỗ, sứt mẻ.
- Vòng cách bị hỏng hoặc sai lệch.
- Lắp đặt lệch tâm, không vuông góc hoặc sai dung sai.
- Tải trọng va đập hoặc biến thiên mạnh.
- Sử dụng vòng bi giả, kém chất lượng.
Giải pháp khắc phục:
- Kiểm tra tình trạng và phương pháp bôi trơn.
- Làm sạch, thay thế vòng bi nếu bề mặt lăn bị hư.
- Sử dụng thiết bị chuyên dụng để đo rung động.
- Kiểm tra lại độ đồng trục và căn chỉnh gối đỡ.
- Chỉ sử dụng vòng bi chính hãng, có nguồn gốc rõ ràng.
3. Tuổi thọ vòng bi ngắn (Premature Failure)
Nguyên nhân tổng hợp:
- Lựa chọn sai loại vòng bi cho điều kiện vận hành (tải, tốc độ, độ lệch trục).
- Sai sót trong quá trình lắp đặt (lực ép, dung sai, khe hở...).
- Bôi trơn không đúng loại, lượng hoặc chu kỳ.
- Nhiễm bẩn từ môi trường (bụi, nước, hóa chất...).
- Quá tải hoặc tốc độ vượt ngưỡng thiết kế.
- Nhiệt độ hoạt động vượt giới hạn cho phép.
- Sử dụng vòng bi giả hoặc chất lượng thấp.
Giải pháp khắc phục:
- Thực hiện phân tích nguyên nhân gốc rễ (RCA).
- Rà soát toàn bộ quá trình: lựa chọn – lắp đặt – bôi trơn – vận hành – bảo dưỡng.
- Cải thiện điều kiện vận hành, môi trường làm việc hoặc thiết kế hệ thống.
- Tăng cường kiểm tra định kỳ và theo dõi tình trạng (condition monitoring).
Vòng bi cầu tự lựa: lựa chọn từ các nhà sản xuất hàng đầu
Để đảm bảo hiệu suất kỹ thuật và độ tin cậy tối đa, việc lựa chọn vòng bi cầu tự lựa từ các nhà sản xuất có uy tín toàn cầu trong lĩnh vực ổ lăn là điều kiện tiên quyết. Các thương hiệu này đảm bảo chất lượng vật liệu, độ chính xác gia công theo tiêu chuẩn quốc tế và sở hữu kinh nghiệm ứng dụng sâu rộng. Mecsu cung cấp các sản phẩm chính hãng từ các nhà sản xuất danh tiếng:
- SKF (Thụy Điển): Được công nhận toàn cầu về chất lượng và đổi mới kỹ thuật trong công nghệ ổ lăn.
- FAG / Schaeffler (Đức): Tập đoàn lớn mạnh, cung cấp các giải pháp vòng bi cho nhiều ngành công nghiệp và ô tô.
- NSK (Nhật Bản): Một trong những nhà sản xuất vòng bi hàng đầu thế giới với dải sản phẩm đa dạng.
- NTN (Nhật Bản): Thương hiệu uy tín, cung cấp các sản phẩm vòng bi chất lượng cao cho ứng dụng công nghiệp.
- Koyo (JTEKT - Nhật Bản): Nhà sản xuất vòng bi và hệ thống lái hàng đầu.
- Timken (Mỹ): Nổi tiếng với vòng bi côn, nhưng cũng sản xuất các loại vòng bi chất lượng cao khác.
- Và các nhà sản xuất uy tín khác tuân thủ tiêu chuẩn chất lượng quốc tế.
Lựa chọn vòng bi từ các thương hiệu này thông qua nhà phân phối ủy quyền giúp đảm bảo bạn nhận được sản phẩm có chất lượng kỹ thuật vượt trội, góp phần vào độ tin cậy và tuổi thọ của máy mócAlt
Bảng thông số kỹ thuật vòng bi cầu tự lựa
Link sản phẩm Mecsu
Đường kính trong (d) (mm)
Đường kính ngoài (D) (mm)
Chiều rộng (B) (mm)
Đặc điểm lỗ trục
Thương hiệu
Vòng Bi Cầu 2 Dãy Tự Lựa Lỗ Trục Côn tiêu chuẩn SKF 2213E-2RS1KTN9/C3 (65x120x31)-Hai Nắp Chắn Cao Su
65
120
31
Côn (K)
SKF
Vòng Bi Cầu 2 Dãy Tự Lựa Lỗ Trục Thẳng tiêu chuẩn SKF 1203 ETN9 (17x40x12)
17
40
12
Thẳng
SKF
Vòng Bi Cầu 2 Dãy Tự Lựa Lỗ Trục Thẳng tiêu chuẩn SKF 2200 E-2RS1TN9 (10x30x14)-Hai Nắp Chắn Cao Su
10
30
14
Thẳng
SKF
Vòng Bi tiêu chuẩn SKF 1215
75
130
25
Thẳng
SKF
Vòng Bi tiêu chuẩn SKF 1216
80
140
26
Thẳng
SKF
Vòng Bi tiêu chuẩn SKF 1217
85
150
28
Thẳng
SKF
Vòng Bi tiêu chuẩn SKF 2214
70
125
31
Thẳng
SKF
Vòng Bi tiêu chuẩn SKF 2218
90
160
40
Thẳng
SKF
Vòng Bi tiêu chuẩn SKF 2306
30
72
27
Thẳng
SKF
Vòng Bi tiêu chuẩn SKF 2311
55
120
43
Thẳng
SKF
Vòng Bi tiêu chuẩn SKF 2312
60
130
46
Thẳng
SKF
Vòng Bi tiêu chuẩn SKF 2315
75
160
55
Thẳng
SKF
Vòng Bi tiêu chuẩn SKF 2316
80
170
58
Thẳng
SKF
Vòng Bi tiêu chuẩn SKF 1200 ETN9
10
30
9
Thẳng
SKF
Vòng Bi tiêu chuẩn SKF 1201 ETN9
12
32
10
Thẳng
SKF
Vòng Bi tiêu chuẩn SKF 1202 ETN9
15
35
11
Thẳng
SKF
Vòng Bi tiêu chuẩn SKF 1204 ETN9
20
47
14
Thẳng
SKF
Vòng Bi tiêu chuẩn SKF 1205 ETN9
25
52
15
Thẳng
SKF
Vòng Bi tiêu chuẩn SKF 1205 ETN9/C3
25
52
15
Thẳng
SKF
FAQ - Giải đáp các thắc mắc liên quan vòng bi cầu tự lựa
FAQ: Câu Hỏi Thường Gặp Về Vòng Bi Cầu Tự Lựa (Đã Điều Chỉnh Tính Chân Thực)
1. Vòng bi cầu tự lựa là gì?
Trả lời:
- Vòng bi cầu tự lựa là loại vòng bi có 2 dãy bi cầu, vòng trong có hai rãnh lăn, vòng ngoài có rãnh lăn hình cầu, giúp tự điều chỉnh lệch trục giữa trục và ổ đỡ, thường từ 2-4 độ.
- Ví dụ thực tế: Một xưởng sản xuất đồ nội thất tại Bình Dương đã lắp vòng bi cầu tự lựa 1204 vào trục máy cưa gỗ nhỏ, vốn hay bị lệch trục do khung máy cũ. Sau khi lắp, máy giảm rung đáng kể và hoạt động ổn định hơn.
- Lưu ý cho người không chuyên: Loại vòng bi này rất hữu ích nếu máy móc của bạn có trục không thẳng hoàn toàn.
2. Vòng bi cầu tự lựa dùng để làm gì?
Trả lời:
- Dùng trong các ứng dụng cần bù đắp sai lệch trục, như máy bơm, quạt công nghiệp, máy dệt, băng tải nhẹ, máy nông nghiệp, hoặc máy có trục dài dễ bị cong (máy cán giấy, máy in).
- Ví dụ thực tế: Một trang trại tại Lâm Đồng sử dụng vòng bi cầu tự lựa 1306 cho trục máy bơm nước tưới cà phê. Trục bơm dài 2 mét, thường bị lệch do địa hình không bằng phẳng, nhưng nhờ vòng bi tự lựa, máy bơm chạy êm trong suốt mùa vụ.
- Lưu ý cho người không chuyên: Không dùng loại này cho máy móc chịu tải nặng như máy nghiền.
3. Vòng bi cầu tự lựa khác gì với vòng bi cầu thường?
Trả lời:
- Vòng bi cầu tự lựa có khả năng tự điều chỉnh lệch trục nhờ rãnh lăn hình cầu ở vòng ngoài; vòng bi cầu thường không có khả năng này, chỉ chịu tải hướng kính và dọc trục nhẹ, yêu cầu trục thẳng.
- Ví dụ thực tế: Một thợ sửa máy tại Đà Nẵng đã thay vòng bi cầu thường bằng vòng bi tự lựa 1207 cho một máy quạt công nghiệp cũ. Trước đó, máy quạt rung mạnh do trục lệch 2 độ sau thời gian dài sử dụng, nhưng sau khi thay, tiếng ồn giảm rõ rệt và quạt chạy ổn định hơn.
- Lưu ý cho người không chuyên: Nếu máy móc của bạn có dấu hiệu rung do lệch trục, hãy cân nhắc dùng vòng bi tự lựa.
4. Vòng bi cầu tự lựa khác gì với vòng bi tang trống?
Trả lời:
- Vòng bi cầu tự lựa dùng bi cầu, chịu tải nhẹ, chủ yếu bù lệch trục; vòng bi tang trống dùng con lăn hình tang trống, chịu tải nặng hơn (hướng kính và dọc trục), cũng tự lựa nhưng mạnh mẽ hơn.
- Ví dụ thực tế: Một nhà máy sản xuất gạch tại Đồng Nai ban đầu lắp vòng bi cầu tự lựa 1210 cho băng tải nặng, nhưng chỉ sau 1 tháng, vòng bi bị mòn nhanh do tải vượt quá khả năng. Khi thay bằng vòng bi tang trống 22210, băng tải hoạt động ổn định suốt 1 năm mà không cần bảo trì.
- Lưu ý cho người không chuyên: Dùng vòng bi tang trống nếu máy móc chịu tải nặng, như băng tải lớn hoặc máy nghiền.
5. Vòng bi cầu tự lựa chịu được lệch trục bao nhiêu độ?
Trả lời:
- Thường chịu được lệch trục từ 2-4 độ, tùy thương hiệu (SKF, FAG thường 3 độ; NSK có thể lên đến 4 độ).
- Ví dụ thực tế: Một xưởng cơ khí tại Hải Phòng lắp vòng bi tự lựa 1205 vào trục máy cán thép mỏng, nơi trục lệch khoảng 2.8 độ do khung máy không còn chuẩn. Vòng bi hoạt động tốt, không gây rung, giúp máy cán đều và không bị gián đoạn sản xuất.
- Lưu ý cho người không chuyên: Đừng để lệch trục vượt quá mức cho phép, vì sẽ làm giảm tuổi thọ vòng bi.
6. Vòng bi cầu tự lựa dùng cho máy móc nào?
Trả lời:
- Phù hợp cho máy bơm nước, quạt công nghiệp, máy dệt, băng tải nhẹ, máy nông nghiệp, hoặc máy có trục dài (máy cán giấy, máy in).
- Ví dụ thực tế: Một công ty in ấn tại Hà Nội sử dụng vòng bi tự lựa 1310 cho trục máy in offset, vốn dài 1.5 mét và dễ bị cong nhẹ sau thời gian dài vận hành. Sau khi lắp, máy in giảm rung, giấy in đều hơn, và không còn lỗi lệch màu.
- Lưu ý cho người không chuyên: Loại này không phù hợp cho máy tốc độ cao hoặc tải trọng lớn.
7. Có những loại vòng bi cầu tự lựa nào?
Trả lời:
- Phân loại:
- Theo thiết kế: Loại hở (không nắp che) và loại có nắp che (2RS).
- Theo lỗ: Lỗ trụ (trục trơn) và lỗ côn (dùng với ống lót).
- Theo kích thước: Từ nhỏ (1200 series) đến lớn (2300 series).
- Ví dụ thực tế: Một khách hàng tại Cần Thơ chọn vòng bi tự lựa 1206-2RS (có nắp che) cho máy bơm tưới tiêu ở khu vực nhiều bụi, giúp vòng bi bền hơn so với loại hở trước đó, vốn bị bụi lọt vào sau 3 tháng.
- Lưu ý cho người không chuyên: Chọn loại có nắp che nếu máy hoạt động ở môi trường bụi bẩn.
8. Vòng bi cầu tự lựa có những kích thước nào?
Trả lời:
- Kích thước phổ biến: Đường kính trong (d) từ 10mm (1200) đến 110mm (1322); đường kính ngoài (D) từ 30mm đến 240mm; chiều rộng (B) từ 9mm đến 58mm.
- Ví dụ: Vòng bi 1205 (d=25mm, D=52mm, B=15mm); vòng bi 2210 (d=50mm, D=90mm, B=23mm).
- Ví dụ thực tế: Một thợ cơ khí tại Nha Trang chọn vòng bi 1208 (d=40mm) cho trục quạt hút bụi gỗ, đo đạc kỹ trục và ổ đỡ nên vòng bi lắp vừa khít, quạt chạy êm trong 6 tháng đầu.
- Lưu ý cho người không chuyên: Đo chính xác kích thước trục trước khi mua.
9. Ý nghĩa các ký hiệu trên vòng bi cầu tự lựa?
Trả lời:
- Ký hiệu:
- Số series: 12xx (nhỏ), 22xx (lớn hơn), ví dụ 1205, 2210.
- K: Lỗ côn; 2RS: Nắp che cao su; C3: Khe hở lớn hơn tiêu chuẩn.
- Thương hiệu: SKF, FAG, NSK.
- Ví dụ thực tế: Một khách hàng tại Đà Lạt mua vòng bi 1206K NSK (lỗ côn) cho máy bơm, lắp với ống lót, giúp dễ tháo lắp khi bảo trì, tiết kiệm thời gian sửa chữa.
- Lưu ý cho người không chuyên: Đọc ký hiệu để chọn đúng loại và kích thước phù hợp.
10. Cách chọn vòng bi cầu tự lựa phù hợp?
Trả lời:
- Tiêu chí:
- Kích thước: Khớp với trục và ổ đỡ (ví dụ: trục 30mm chọn 1206).
- Loại lỗ: Lỗ trụ (trục trơn) hoặc lỗ côn (dùng ống lót).
- Môi trường: Loại hở (sạch) hoặc có nắp che (bụi bẩn).
- Tải trọng/tốc độ: Không vượt quá khả năng của vòng bi.
- Ví dụ thực tế: Một xưởng cơ khí tại Long An chọn vòng bi 1212 cho băng tải nhẹ, nhưng không kiểm tra môi trường, dẫn đến bụi lọt vào vòng bi hở. Sau khi thay bằng 1212-2RS, vòng bi bền hơn và băng tải chạy ổn định suốt 8 tháng.
- Lưu ý cho người không chuyên: Hỏi nhà cung cấp như Mecsu nếu không chắc chắn.
11. Vòng bi cầu tự lựa loại nào tốt và nên mua của hãng nào?
Trả lời:
- Loại tốt: Loại có nắp che (2RS) cho môi trường bụi; loại lỗ côn (K) nếu cần tháo lắp dễ dàng.
- Hãng uy tín: SKF (Thụy Điển, bền), FAG (Đức, chất lượng cao), NSK/KOYO (Nhật Bản, giá hợp lý).
- Ví dụ thực tế: Một khách hàng tại Vũng Tàu mua vòng bi tự lựa 1207 SKF cho quạt công nghiệp trong xưởng đóng tàu, nơi có độ ẩm cao. Vòng bi chạy êm, không rỉ sét sau 1 năm sử dụng, nhờ chất lượng SKF.
- Lưu ý cho người không chuyên: Chọn hãng uy tín để đảm bảo độ bền.
12. Mua vòng bi cầu tự lựa ở đâu chất lượng, giá tốt?
Trả lời:
- Mecsu là địa chỉ uy tín, cung cấp vòng bi cầu tự lựa chính hãng từ SKF, FAG, NSK, giao hàng nhanh 1-3 ngày, bảo hành theo tiêu chuẩn nhà sản xuất.
- Ví dụ thực tế: Một khách hàng tại Bình Phước đặt vòng bi 1209 NSK trên Mecsu.vn để thay cho máy bơm tưới tiêu. Đơn hàng giao đến trong 2 ngày, hàng đúng mã, có tem chính hãng, lắp vào máy chạy rất êm.
- Lưu ý cho người không chuyên: Mua ở nơi uy tín như Mecsu để tránh hàng giả.
13. Giá vòng bi cầu tự lựa bao nhiêu tiền?
Trả lời:
- Giá tùy kích thước và thương hiệu:
- SKF: 200.000-1.500.000 VNĐ (1205 khoảng 250.000 VNĐ).
- NSK/KOYO: 150.000-1.200.000 VNĐ (1205 khoảng 180.000 VNĐ).
- Loại Trung Quốc: 50.000-500.000 VNĐ, nhưng độ bền thấp.
- Ví dụ thực tế: Một khách hàng tại Quảng Nam mua vòng bi 1210 KOYO ở Mecsu với giá 320.000 VNĐ để lắp vào trục máy dệt, dùng hơn 1 năm mà không cần thay mới, rất tiết kiệm chi phí.
- Lưu ý cho người không chuyên: Tránh mua loại quá rẻ để không ảnh hưởng máy móc.
14. Làm sao biết vòng bi cầu tự lựa bị hỏng và cần thay thế?
Trả lời:
- Dấu hiệu hỏng: Máy rung mạnh, phát ra tiếng kêu rít/rẹt, vòng bi nóng bất thường, hoặc bi bị mòn/kẹt khi quay.
- Ví dụ thực tế: Một thợ bảo trì tại Tây Ninh phát hiện máy bơm nước tưới cam phát ra tiếng kêu rít, kiểm tra thì vòng bi 1206 bị kẹt do bụi lọt vào. Sau khi thay mới bằng loại có nắp che (1206-2RS), máy chạy êm và không còn vấn đề.
- Lưu ý cho người không chuyên: Kiểm tra định kỳ, thay ngay nếu có dấu hiệu hỏng để tránh hư máy.
15. Làm thế nào để bảo trì và kéo dài tuổi thọ vòng bi cầu tự lựa?
Trả lời:
- Tra mỡ bôi trơn định kỳ (mỡ chịu nhiệt như SKF LGMT 2), giữ môi trường sạch, tránh bụi/nước lọt vào, không để máy lệch trục quá mức, và không vượt tải/tốc độ cho phép.
- Ví dụ thực tế: Một xưởng dệt tại Biên Hòa tra mỡ cho vòng bi 2210 mỗi 6 tháng, đồng thời kiểm tra lệch trục hàng tháng. Nhờ đó, vòng bi dùng hơn 3 năm vẫn hoạt động tốt, tiết kiệm chi phí thay thế.
- Lưu ý cho người không chuyên: Không tra mỡ quá nhiều để tránh kẹt vòng bi, và dùng mỡ đúng loại.
Cần tư vấn kỹ thuật về vòng bi cầu tự lựa hoặc tìm kiếm sản phẩm chính hãng? Liên hệ ngay chuyên gia Mecsu!
Xem thêm:
- Phân Tích Kỹ Thuật Các Loại Ổ Lăn Công Nghiệp Phổ Biến
- Hướng Dẫn Tính Toán Tuổi Thọ Vòng Bi (Bearing Life Calculation)
- Ảnh Hưởng Của Lắp Ghép (Fits) Đến Hiệu suất và Tuổi thọ Vòng Bi
- Kỹ Thuật Bôi Trơn Vòng Bi Công Nghiệp: Mỡ và Dầu Bôi Trơn
- Phân Tích Rung Động Để Chẩn Đoán Tình Trạng Vòng Bi
