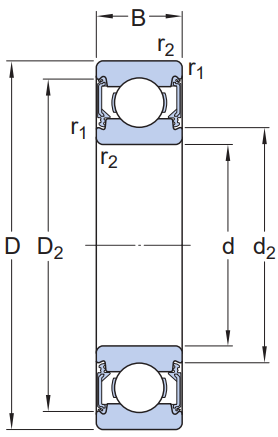

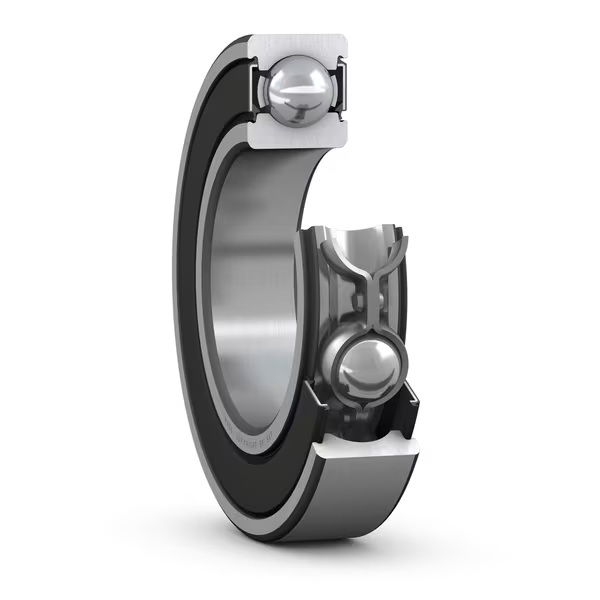

Vòng Bi Cầu Rãnh Sâu SKF 609-2RSH (9x24x7) Phốt Cao Su NBR Tiếp Xúc (Hai Bên)

Vòng bi SKF 609-2RSH: Thông tin chuyên sâu

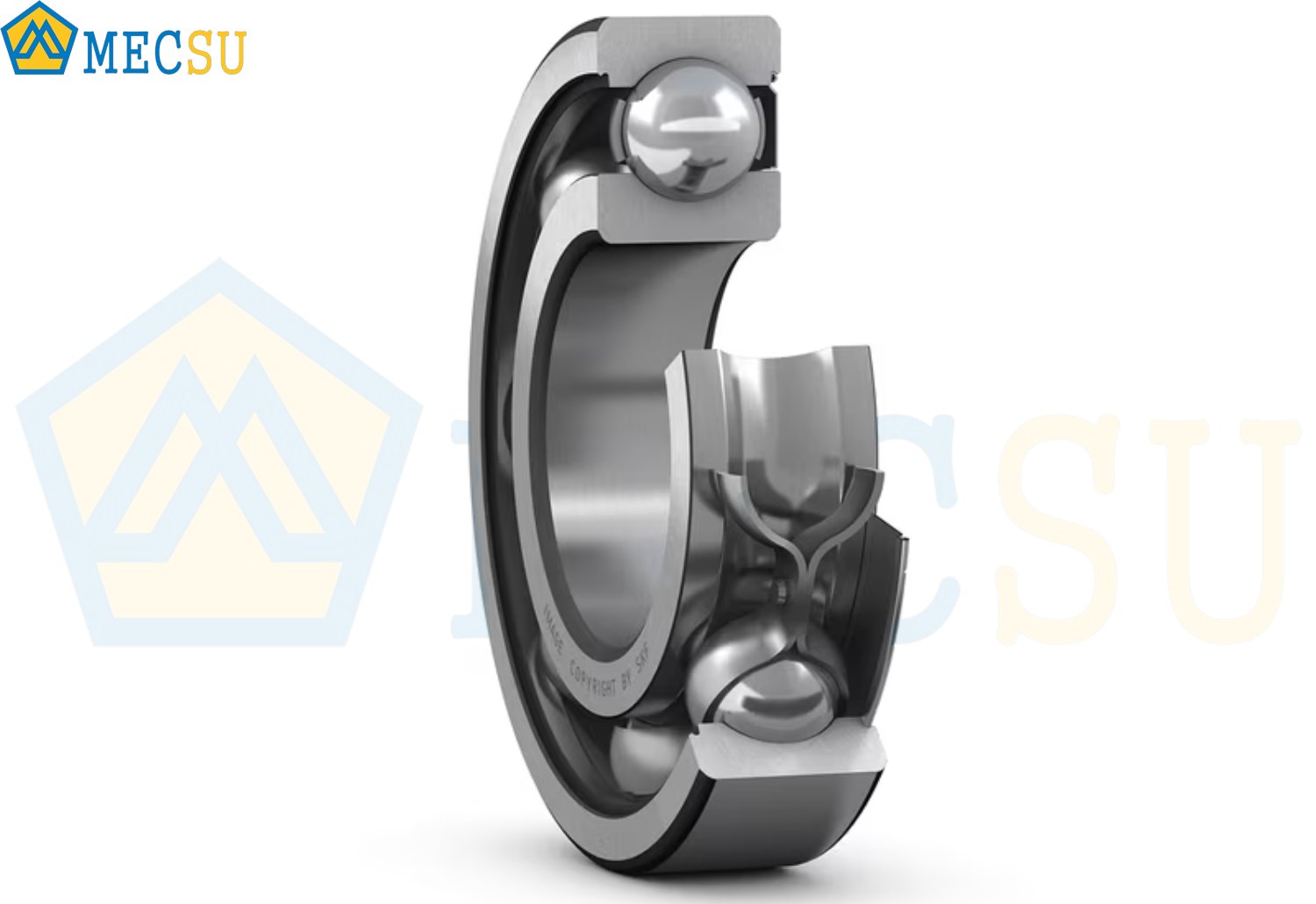

1. Vòng bi SKF 609-2RSH là gì?

Vòng bi cầu rãnh sâu SKF 609-2RSH là một loại bom thuộc dòng SKF Explorer, được thiết kế để mang lại hiệu suất cao trong các ứng dụng yêu cầu không gian nhỏ gọn và khả năng vận hành ổn định trong môi trường bụi hoặc ẩm ướt. Mã “609” biểu thị kích thước tiêu chuẩn: đường kính trong 9mm, đường kính ngoài 24mm và dày 7mm. Hậu tố “-2RSH” chỉ ra rằng vòng bi được trang bị băng cao su tiếp xúc (con dấu tiếp xúc) ở cả hai phía, cung cấp khả năng bảo vệ vượt trội khỏi bụi bẩn, nước và giữ dầu bôi trơn hiệu ứng, phù hợp cho các ứng dụng yêu cầu độ kín cao.

Phớt cao su 2RSH

Phớt 2RSH của SKF là loại cảm xúc tiếp theo được làm từ cao su Nitrile Butadiene (NBR), được gắn ở cả hai phía của vòng bi, mang lại khả năng chống bụi, nước và các chất tạp chất khác tốt hơn so với Sản phẩm thép (2Z). Tuy nhiên, làm mát tiếp xúc trực tiếp với vòng trong, vòng bi có ma sát cao hơn và tốc độ quay giới hạn thấp hơn so với các loại dây thép hoặc vòng bi. SKF 609-2RSH lý tưởng cho các ứng dụng như xe trượt patin, động cơ điện nhỏ hoặc thiết bị gia dụng trong môi trường Sạch hoặc ẩm ướt.

2. Đặc điểm nổi bật

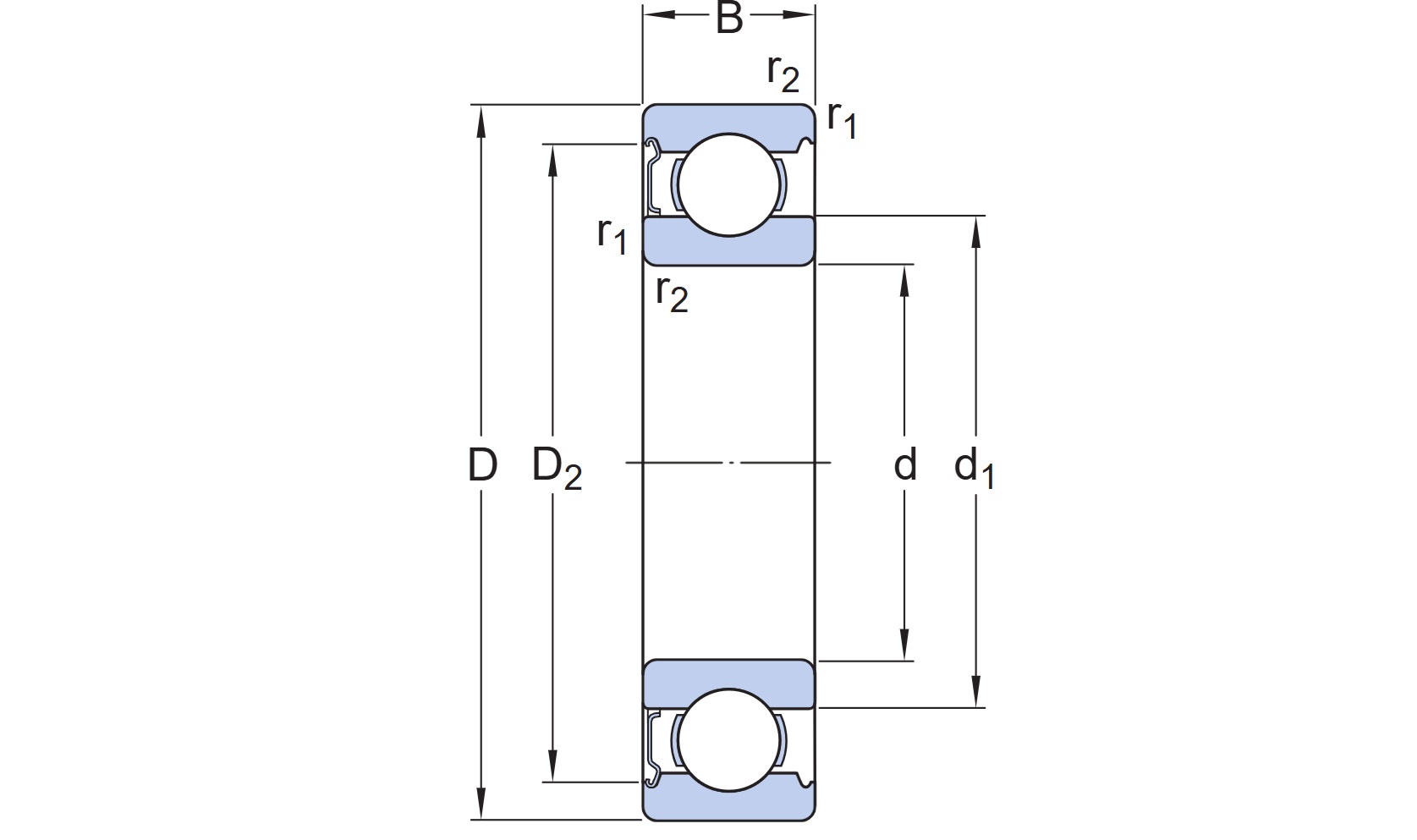

3. Thông số kỹ thuật

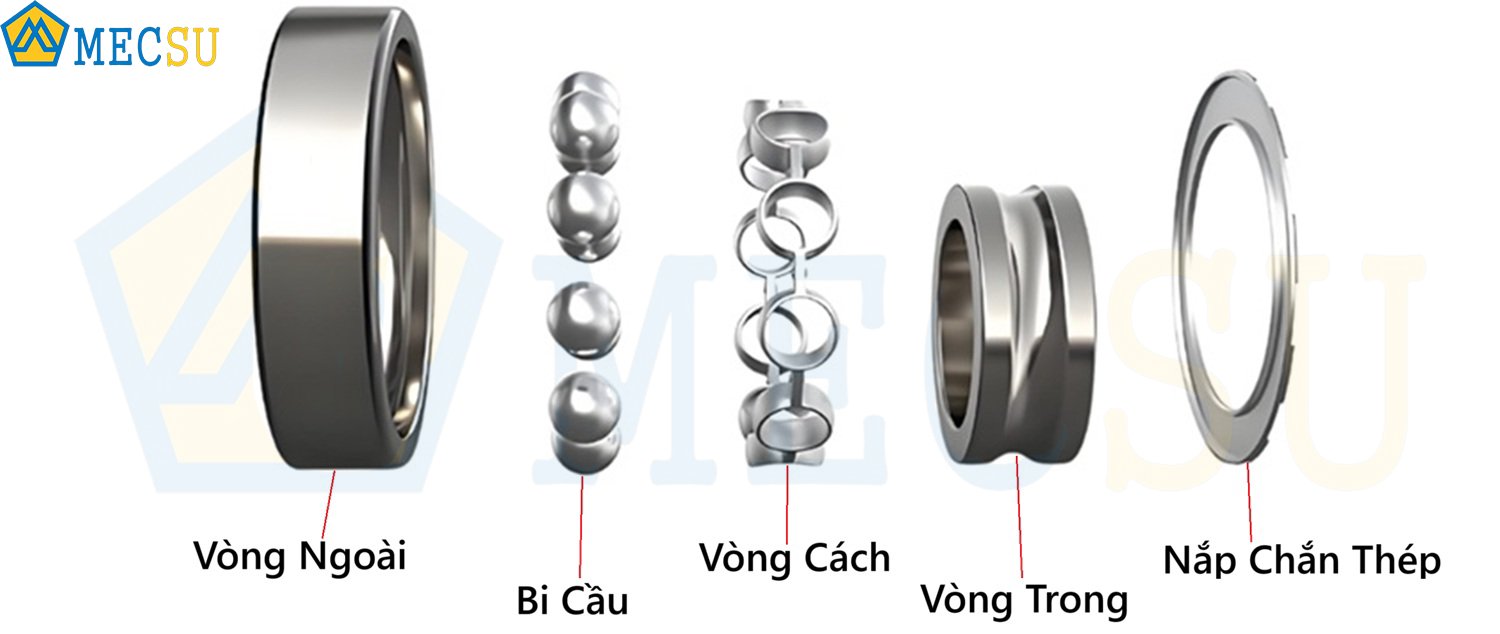

4. Cấu tạo chi tiết

Vòng bi SKF 609-2RSH được cấu hình thành các bộ phận chính, mỗi bộ phận đóng vai trò quan trọng trong công việc đảm bảo hiệu suất:

• Vòng trong & vòng ngoài: Được chế tạo từ thép chịu lực cao cấp, có ngành cuộn được gia công tinh thần, là nơi bi lăn và chịu tải trọng.
• Bi cầu (con lăn): Các bi thép siêu chính xác, được xử lý bằng nhiệt độ đặc biệt để tối ưu hóa độ cứng và khả năng chịu mài mòn, giúp chuyển đổi ma sát trượt thành ma sát, giảm thiểu khả năng thoát ra.
• Bể bi (vòng cách - lồng): từ thép đánh (tấm kim loại), có chức năng giữ các thành viên bi đều nhau và định vị chúng trong khu vực lăn, đảm bảo bi không và chạm nhau, giúp vòng bi hành động ái và ổn định.
• Phớt cao su (2RSH): Hai phun cao su Nitrile Butadiene (NBR) được gắn chặt vào khu vực bên ngoài, tiếp xúc với vòng trong, giúp bảo vệ vòng bi khỏi Bụi bẩn, nước và các chất tạp chất, đồng thời giữ dầu mỡ bên trong hiệu quả.

5. Ưu và nhược điểm

Vòng bi SKF 609-2RSH được thiết kế để đáp ứng các yêu cầu về độ kín cao và khả năng vận hành ổn định của các ứng dụng trong môi trường bụi bẩn hoặc ẩm ướt, nhưng việc lựa chọn tối ưu đòi hỏi phải hiểu được ưu điểm nhược điểm.

Ưu điểm nổi bật

• Khả năng làm kín vượt trội: Phớt cao su tiếp xúc (2RSH) cung cấp khả năng chống bụi, nước và các chất đệm hiệu quả, lý tưởng cho môi trường khắc nghiệt.
• Bảo trì thấp: Được tra mỡ sẵn và phun cao su giữ hiệu quả mỡ, giảm nhu cầu bảo dưỡng định kỳ.
• Vận hành ổn định: Thiết kế chính xác và chất lượng của SKF Explorer đảm bảo hoạt động mượt mà, ít rung động và tiếng ồn trong môi trường bụi/ẩm.
• Chịu tải linh hoạt: Khả năng chịu đựng cả tải hướng tâm và tải trục dọc từ hai bên.
• Độ tin cậy cao: Sản phẩm của SKF, thương hiệu hàng đầu thế giới về vòng bi, đảm bảo chất lượng vượt trội.
• Phù hợp môi trường ẩm/bụi: Phớt cao su 2RSH lý tưởng cho các ứng dụng ngoài trời hoặc môi trường có độ ẩm cao.

Nhược điểm

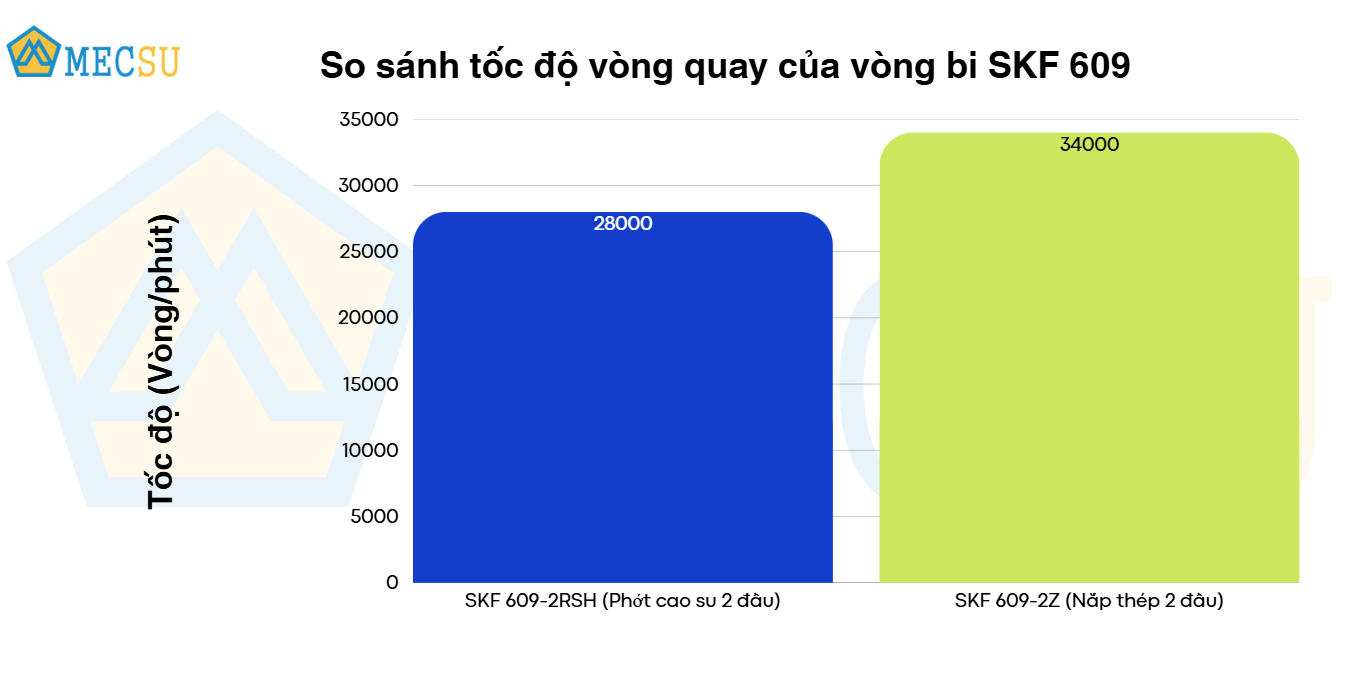

• Tốc độ quay giới hạn: Giảm tốc độ tiếp tục tạo ra tốc độ lớn hơn, dẫn đến tốc độ giới hạn thấp hơn (28.000 r/min) so với sản phẩm dây thép (2Z) hoặc vòng bi.
• Không phù hợp với nhiệt độ cực cao: Phớt cao su có giới hạn nhiệt độ thấp hơn so với Sản phẩm thép, không khuyến khích sử dụng trong môi trường nhiệt độ quá 100°C.
• Chi phí ban đầu: Giá thành cao hơn so với vòng bi hoặc các loại có dây thép làm thiết kế rỗng cao su.
• Không thể tái bôi trơn dễ dàng: Giảm cao su cố gắng tạo việc tra mỡ sung khó khăn hơn so với vòng bi hoặc có số (Z).

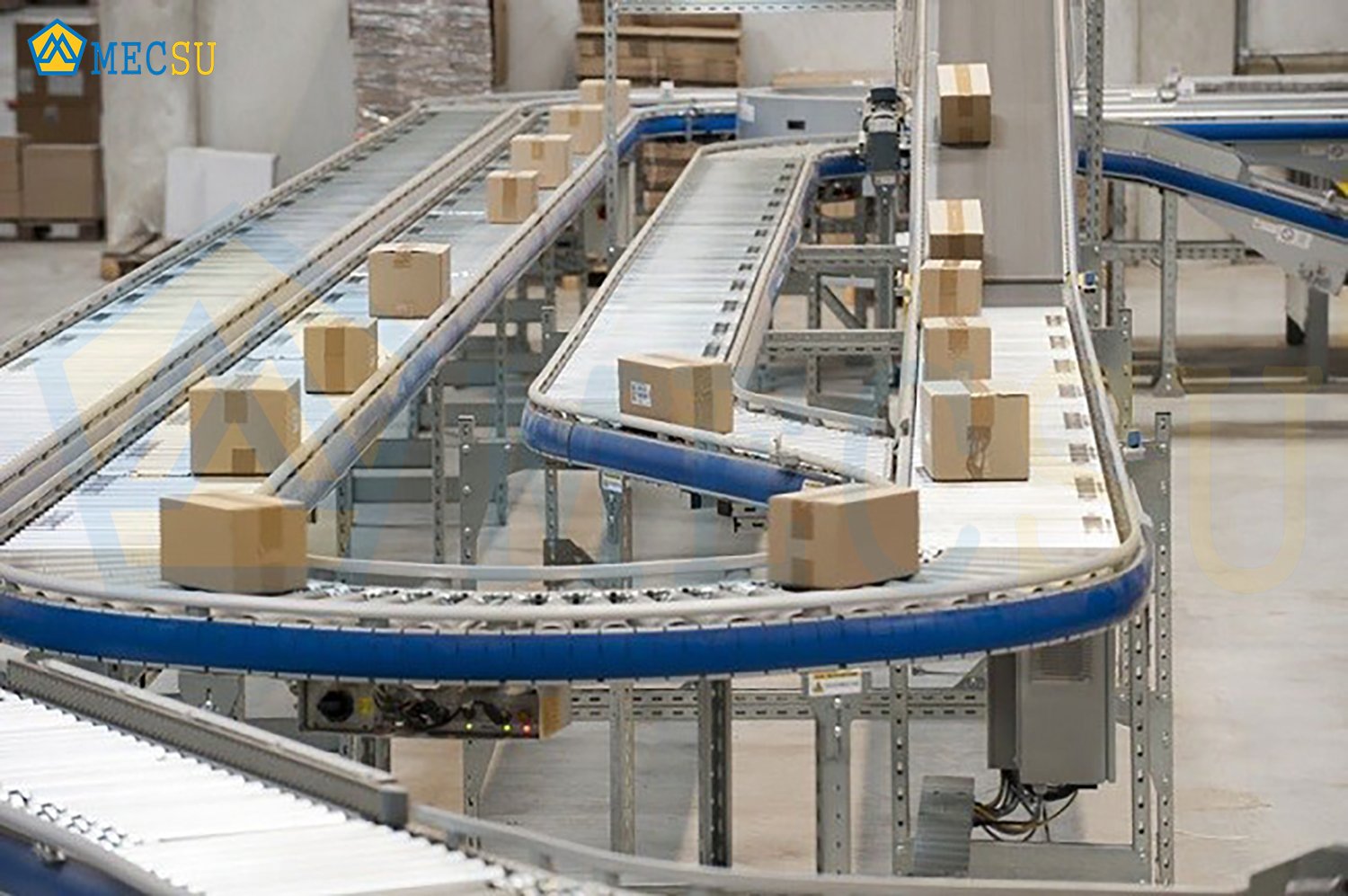

6. Ứng dụng thực tế

Ưu đãi kích thước nhỏ gọn, khả năng làm kín nổi và độ bền cao, vòng bi SKF 609-2RSH được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Dụng cụ thể thao: Được sử dụng phổ biến trong bánh xe trượt patin, ván trượt (ván trượt), xe ga và xe đạp, đặc biệt trong môi trường ngoài trời có bụi hoặc độ ẩm.
• Động cơ điện nhỏ: Phù hợp cho các động cơ điện nhỏ trong môi trường bụi bẩn hoặc ẩm ướt, như trong thiết bị gia dụng hoặc máy móc công nghiệp nhẹ.
• Máy chủ trong 3D & CNC mini: Đảm bảo độ chính xác và ổn định cho các trục dẫn hướng, bộ phận chuyển động trong môi trường có bụi nhẹ.
• Thiết bị gia dụng: Sử dụng quạt điện, máy sấy tóc, máy hút bụi hoặc các thiết bị gia dụng yêu cầu độ kín cao và ít bảo trì.
• Ứng dụng công nghiệp nhẹ nhàng: Lý tưởng cho các hệ thống chuyển động nhỏ trong môi trường Bụi bụi hoặc ẩm ướt, như máy móc phòng hoặc thiết bị điện tử ngoài trời.

7. Cài đặt và gỡ bỏ hướng dẫn

Để đảm bảo mức độ ưu tiên của vòng bi SKF 609-2RSH, việc lắp đặt và gỡ bỏ kỹ thuật là rất quan trọng. Luôn tham khảo tài liệu kỹ thuật của SKF và thực hiện cẩn thận các bước sau:

a. Chuẩn bị chung

• Giữ vòng bi trong bao bì gốc, vận động dọn dẹp và gắn/áo trong môi trường.
• Căng thẳng bảo vệ và chịu nhiệt phù hợp.
• Bảo vệ, bảo vệ, gối và các bộ phận tiếp theo khác sẽ không bị hỏng và không có kích thước chính xác.
• Không lưu lại mão cao su (2RSH) hoặc rửa chất bảo quản nếu không cần thiết (609-2RSH thường có chất béo thời gian).
• Tuân thủ các quy định an toàn lao động, đặc biệt khi làm việc với vật nặng, công cụ và nhiệt độ.

b. Lắp đặt

• Luôn bôi một lớp dầu nhẹ lên bề mặt tiếp xúc. Lực gắn phải hoạt động đúng trên vòng cần gắn (vòng trong khi gắn vào trục, vòng ngoài khi gắn vào gối hỗ trợ). Có thể sử dụng phương pháp nhiệt (gia nhiệt bảo vệ/vòng bi đến 80-90°C) hoặc phương pháp cơ khí (sử dụng dụng cụ gắn chuyên dụng như bộ công cụ gắn vòng bi, ống lót) để bảo vệ vòng bi được gắn góc vuông và không bị biến dạng.
  • Tấm đệm bảo vệ (gia nhiệt/cơ khí): Gia nhiệt bảo vệ hoặc sử dụng công cụ hỗ trợ vòng ngoài. Đảm bảo các tiêu đề được đưa ra trong vòng.
  • Độ cứng tăng (gia nhiệt/cơ khí): Gia nhiệt vòng bi (không quá 80°C) hoặc sử dụng dụng cụ tăng sức mạnh trong vòng. Đảm bảo tiêu đề cạnh trượt vòng.
• Lưu ý quan trọng: Tránh gia nhiệt quá nhanh hoặc quá cao, không dùng lửa trần. Không bao giờ hoạt động tăng cường su hoặc bi.

c. Gỡ gỡ

• Thực hiện việc gỡ bỏ trong môi trường sạch sẽ. Ưu tiên sử dụng tất cả các ứng dụng chuyên dụng để hỗ trợ xẹp hoặc hỗ trợ gối. Cần phải thực hiện thao tác vòng trong khi tháo vít hoặc vòng ngoài khi tháo gối đỡ.
  • Tháo rời (cơ khí): Sử dụng cảo phù hợp, bám vào vòng trong hoặc khu vực giáp giáp. Tránh làm hỏng bề mặt của tấm gắn.
  • Tháo giáp giáp (cơ khí): Sử dụng cảo hoặc sừng và ống lót/đục (với vòng bi nhỏ) tác lực lên vòng ngoài.
• Lưu ý quan trọng: Không sử dụng kéo lên con lăn hoặc phun cao su. Nếu muốn tái sử dụng vòng bi, không đập trực tiếp và không để tạo lực truyền qua con lăn.

d. Khuyến nghị chung sau mount/áo

• Vòng bi 609-2RSH thường không cần bảo dưỡng hay tra mỡ bổ sung làm đã được tra mỡ đời đời.
• Nếu vòng bi cần tái sử dụng, làm sạch, khô và bảo vệ chống ăn mòn bằng mỡ/dầu/chất bảo quản sau khi thu hồi.
• Xử lý các bộ phận vòng bi không cần thiết và bôi trơn theo môi trường định nghĩa.

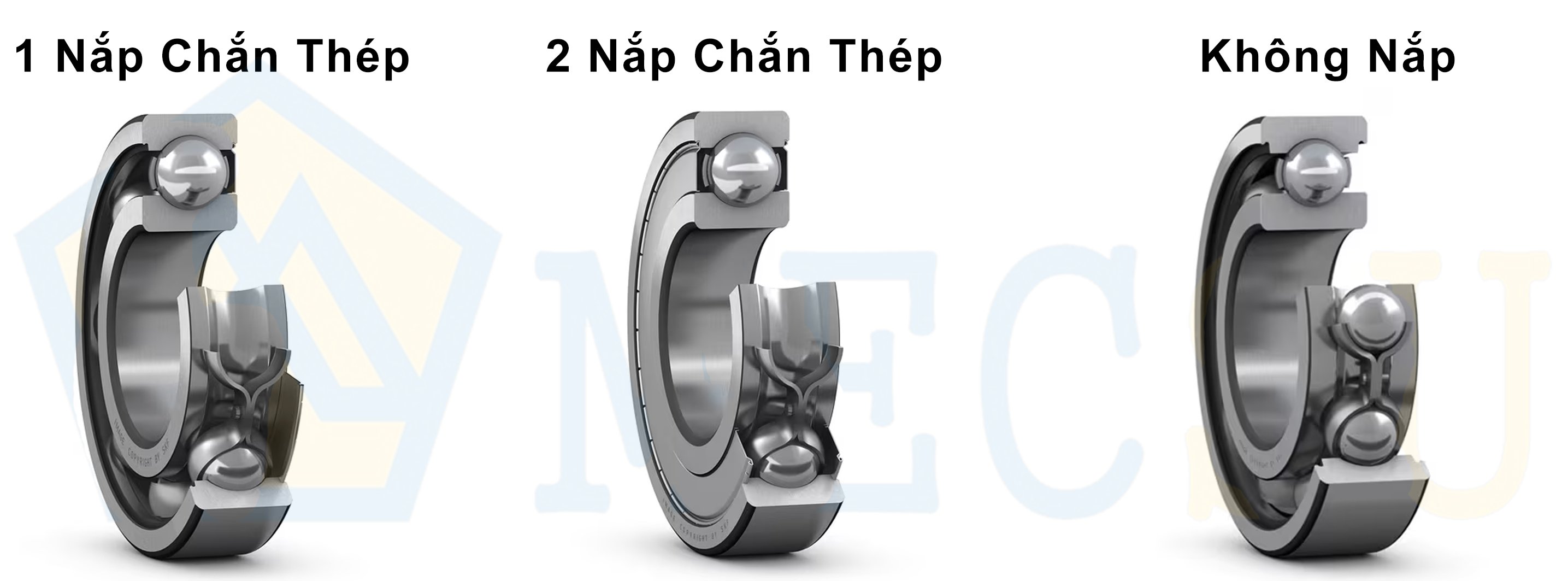

8. So sánh SKF 609-2RSH với 609-2Z và 609

Việc hiểu rõ sự khác biệt giữa các loại vòng bi 609 sẽ giúp bạn lựa chọn sản phẩm phù hợp nhất cho ứng dụng của mình:

9. Phân biệt hàng thật - giả

Thị trường hiện nay có rất nhiều hàng giả, hàng nhái chất lượng. Để đảm bảo bạn mua được vòng bi SKF 609-2RSH chính hãng, Mecsu khuyến khích kiểm tra các dấu hiệu sau:

a. Dấu hiệu vòng bi SKF 609-2RSH

• Bao bì: Hộp hoặc bao bì sản phẩm sắc nét, tiêu chuẩn SKF màu xanh, thông tin rõ ràng, không mờ. Có đầy đủ mã vạch, mã QR code và sản phẩm thông tin (mã, kích thước, xuất xứ).
• In ấn trên vòng bi: Logo SKF, mã sản phẩm (609-2RSH) và nước sản xuất (ví dụ: THỤY ĐIỂN, ĐỨC, PHÁP) được in hoặc khắc laser rõ ràng, sắc nét, không bị lem, tẩy xóa hoặc sai chữ chữ. Chữ SKF thường được giải quyết rất tinh tế và khó làm giả.
• Mã QR/mã vạch: Có thể sử dụng ứng dụng SKF Authenticate (miễn phí trên App Store/Google Play) để quét mã QR hoặc mã vạch trên bao bì để kiểm tra tính xác thực của sản phẩm. Đây là cách kiểm tra đáng tin cậy nhất.
• Phớt cao su (2RSH): Phớt cao su có mức độ hoàn thiện cao, màu sắc đồng nhất, chắc chắn, không rách, biến dạng hoặc hoàn thiện.
• Cảm giác điều khiển hành động: Vòng bi chính hãng khi quay bằng tay sẽ có cảm giác mượt mà, không có tiếng lạ, trượt hoặc khóa.
• Chứng từ: Yêu cầu nhà cung cấp cung cấp đầy đủ chứng từ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) của sản phẩm.

b. Dấu hiệu của vòng bi SKF 609-2RSH hàng giả/nhái

• In ấn trên vòng tròn, không đều, sai chính tả hoặc sử dụng phông chữ khác.
• Bao bì thô, màu sắc trôi chuẩn, thông tin mờ, thiếu hoặc sai.
• Giảm cao su đậm, không đồng đều, hoặc có dấu hiệu rách, dạng biến.
• Không có mã QR code hoặc mã QR code không thể quét được trên ứng dụng SKF Authenticate.
• Khi quay bằng tay có tiếng kêu lạ, cảm giác giác hoặc quá trâu.
• Giá bán thấp không được mong đợi đối với thị trường chung.

10. Giá bán 77.846 đ/ Cái (đã có VAT) - Giá hợp lý, phù hợp với chất lượng sản phẩm chính hãng & tip ý mua hàng

Giá vòng bi SKF 609-2RSH chính hãng thường dao động trong khoảng 45.000 – 80.000 VNĐ/chiếc tại thị trường Việt Nam, tùy thuộc vào số lượng mua, nhà cung cấp và thời điểm. Lưu ý rằng giá trị này có thể chênh lệch nếu có các chương trình ưu đãi hoặc biến động trên trường.

Để đảm bảo mua được vòng bi SKF 609-2RSH chất lượng cao, chính hãng và giá trị chính xác, bạn nên:

• Kiểm tra chứng từ: Yêu cầu cung cấp đầy đủ giấy tờ chứng minh nguồn gốc xuất xứ (CO) và chất lượng sản phẩm (CQ).

MUA THÊM NHIỀU LOẠI VÒNG BI CHÍNH HÃNG KHÁC TẠI MECSU

11. Câu hỏi thường gặp về vòng bi SKF 609-2RSH

a. Vòng bi SKF 609-2RSH có cần bảo dưỡng, tra mỡ không?

Không, vòng bi SKF 609-2RSH được cung cấp mỡ sẵn tại nhà máy và có cao su tiếp xúc thoáng mát cả hai bên. Trong hầu hết các thông tin ứng dụng thông thường, bạn không cần phải tra mỡ định kỳ. Thuốc giảm cao giúp giữ mỡ trong và giảm tổn thương sâu, nước xâm nhập, giảm nhu cầu bảo trì. Chỉ khi hoạt động trong môi trường khắc nghiệt (tải lớn, nhiệt độ cao) hoặc có dấu hiệu hư hỏng, bạn mới cần kiểm tra và thay thế.

b. Chữ “2RSH” trong mã SKF 609-2RSH có ý nghĩa gì?

Chữ “2RSH” là hậu tố của SKF, chỉ ra rằng vòng bi được trang bị hai băng cao su tiếp xúc (con dấu tiếp xúc) ở cả hai phía. “RSH” là biểu tượng của thoáng mát Nitrile Butadiene (NBR), giúp bảo vệ vòng bi khỏi bụi bẩn, nước và các chất tạp chất, đồng thời dưỡng ẩm bôi trơn dầu, phù hợp cho các ứng dụng trong môi trường Bụi hoặc ẩm ướt.

c. Vòng bi SKF 609-2RSH có chịu được nhiệt độ cao không?

Vòng bi SKF 609-2RSH hoạt động tốt trong khoảng nhiệt độ từ -30°C đến 100°C, thấp hơn so với sản phẩm thép thép (2Z) có giới hạn cường độ cao su. Nếu sử dụng trong môi trường nhiệt độ cực cao hoặc hóa chất khắc nghiệt, bạn nên cân nhắc sử dụng vòng bi (609) hoặc vòng bi có sản phẩm thép thép (609-2Z) với mỡ bôi trơn chuyên dùng chịu nhiệt.

d. Làm thế nào để biết vòng bi 609-2RSH của tôi là hãng SKF chính hãng?

Để đảm bảo mua vòng bi SKF 609-2RSH chính hãng, bạn nên:

• Kiểm tra bao bì: Bao bì hãng SKF chính hãng có logo rõ ràng, mã vạch, mã QR và thông tin sản phẩm đầy đủ, sắc nét, không mờ.
• Kiểm tra sản phẩm: Vòng bi SKF chính hãng có độ hoàn thiện cao, khắc laser rõ ràng, sắc nét trên vòng bi (SKF, mã sản phẩm, nước sản xuất).
• Cảm nhận trực quan: Vòng bi chính hãng quay mượt mà, không có tiếng kêu lạ, không có bất kỳ mức độ bất thường nào.
• Sử dụng ứng dụng SKF Authenticate: SKF có ứng dụng di động cho phép bạn quét mã QR hoặc mã vạch để kiểm tra tính xác thực của sản phẩm.

đ. Khi nào cần thay thế vòng bi 609-2RSH?

Bạn nên thay thế vòng bi khi nhận được các dấu hiệu sau:

• Tiếng kêu bất ngờ: Tiếng kêu lạo xạo, tiếng rít, hoặc tiếng kêu khi vòng bi quay.
• Tăng nhiệt độ: Tăng vòng bất ngờ trong quá trình hoạt động.
• Độ lớn: Thiết bị hoạt động có mức độ đáng kể.
• Rò rỉ mỡ: Kích thước có thể bị rò rỉ nếu cao su bị hỏng hoặc vòng bi quá nhiệt.
• Vòng bi bị khóa hoặc không được xóa.
• Biến dạng vật lý: Phớt cao su bị rách, biến dạng hoặc vòng bi bị ăn mòn. Kinh nghiệm của các kỹ sư Mecsu: Kiểm tra định kỳ bằng cách lắng nghe tiếng ồn hoặc cảm nhận mức độ có thể giúp phát hiện sớm các dấu hiệu cần thiết, tránh nguy hại gây hại nghiêm trọng hơn cho toàn hệ thống.

f. Mua vòng bi SKF 609-2RSH chính hãng, uy tín ở đâu?

Mua vòng bi SKF 609-2RSH chính hãng và đảm bảo chất lượng, bạn hãy liên hệ ngay với Mecsu.

• Cam kết chất lượng: 100% sản phẩm có nguồn gốc rõ ràng, đầy đủ chứng từ CO, CQ. Chúng tôi cam kết hoàn tiền 100% hoặc đổi trả nếu sản phẩm không thuộc loại công thức chính.
• Giá cả cạnh tranh: Đảm bảo giá tốt nhất đi kèm chất lượng, với chính sách chiết khấu hấp dẫn cho đơn hàng số lượng lớn.
• Tư vấn chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng hỗ trợ bạn về kỹ thuật và lựa chọn sản phẩm phù hợp nhất.
• Chính sách hậu mãi: Đảm bảo quyền lợi tối đa cho khách hàng với dịch vụ hỗ trợ nhanh chóng, tận tâm.

12. Liên hệ và hỗ trợ

Nếu bạn có bất kỳ thắc mắc nào về vòng bi SKF 609-2RSH hoặc cần tư vấn về giải pháp vòng bi cho ứng dụng cụ thể của mình, đừng khuyến khích liên hệ với đội ngũ chuyên gia của Mecsu. Chúng tôi luôn sẵn sàng hỗ trợ bạn tìm kiếm sản phẩm phù hợp và tối ưu nhất.

CÔNG TY CP MECSU

• Địa chỉ: B28/I - B29/I, Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM
• Đường dây nóng: 1800 8137
• Email: [email protected]
• Trang web: mecsu.vn

Khám phá thêm các sản phẩm vòng bi SKF chính hãng khác!

13. Thông tin bổ sung

a. Kinh nghiệm thực tế & câu chuyện thành công

Tại Mecsu, chúng tôi tự hào là đối tác đáng tin cậy của nhiều doanh nghiệp trong việc cung cấp các giải pháp chất lượng vòng cao. Vòng bi SKF 609-2RSH đã và đang được ứng dụng rộng rãi trong các dự án của khách hàng, mang lại hiệu quả vượt trội:

• Dụng cụ thể thao: SKF 609-2RSH được sử dụng trong bánh xe trượt patin và ván trượt, mang lại hiệu suất cao và bền vượt trội trong môi trường ngoài trời có bụi và độ ẩm, giúp cải thiện trải nghiệm người dùng.
• Lĩnh vực sản xuất thiết bị gia dụng: Chúng tôi đã cung cấp SKF 609-2RSH cho một nhà sản xuất quạt điện tại TP.HCM. Phớt cao su 2RSH giúp vòng sinh hoạt ổn định trong môi trường ẩm ướt, giảm tiếng ồn và kéo dài tuổi thọ sản phẩm thêm 30%.
• Máy chủ ở dạng 3D: Một đối tác sản xuất máy hoạt động ở dạng 3D đã sử dụng SKF 609-2RSH cho các trục chuyển động, tận dụng khả năng chống bụi để đảm bảo độ chính xác cao và vận hành mượt mà trong môi trường sản xuất.

b. Trích dẫn chuyên gia

“SKF 609-2RSH là lựa chọn lý tưởng cho các ứng dụng trong môi trường sạch bụi hoặc hỗ trợ ẩm thực cao su tiếp xúc 2RSH. Với thiết kế đệm kín và độ bền cao, nó mang lại hiệu suất ổn định, giảm thiểu bảo trì và kéo dài tuổi thọ thiết bị trong những điều kiện khó khăn.”

— Kỹ sư cơ điện, Chuyên gia kỹ thuật Mecsu (TP. Hồ Chí Minh)

c. Tài liệu tham khảo và nghiên cứu

Nội dung bài viết này được biên soạn dựa trên các tài liệu kỹ thuật chính quy và đáng tin cậy của SKF, cùng với kinh nghiệm thực tế của Đội ngũ kỹ sư Mecsu:

• Danh mục sản phẩm SKF (Danh mục sản phẩm SKF chính thức)
• Tài liệu kỹ thuật SKF Explorer – Vòng Bi Rãnh Sâu (Thông tin chuyên sâu về vòng bi chuyên sâu SKF Explorer)
• Bảng dữ liệu kỹ thuật (Datasheet) chi tiết của SKF 609-2RSH
• Trải nghiệm thực tế và phản hồi từ dự án khách hàng của Mecsu.

Biên soạn bởi: Đội ngũ kỹ sư Mecsu
