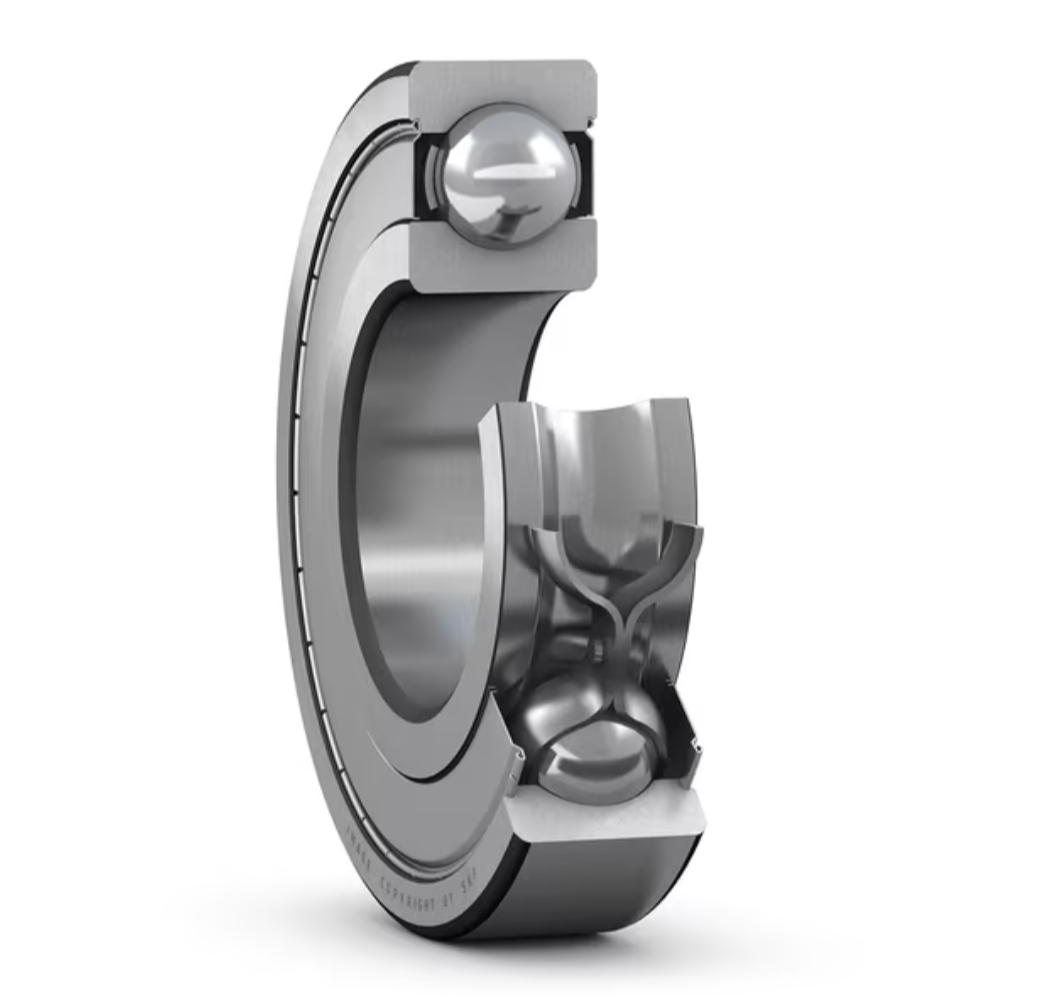

Vòng Bi Cầu Rãnh Sâu SKF 6009-2Z (45x75x16) Nắp Chắn Thép (Hai Bên)

Vòng bi SKF 6009-2Z: Thông tin chuyên sâu

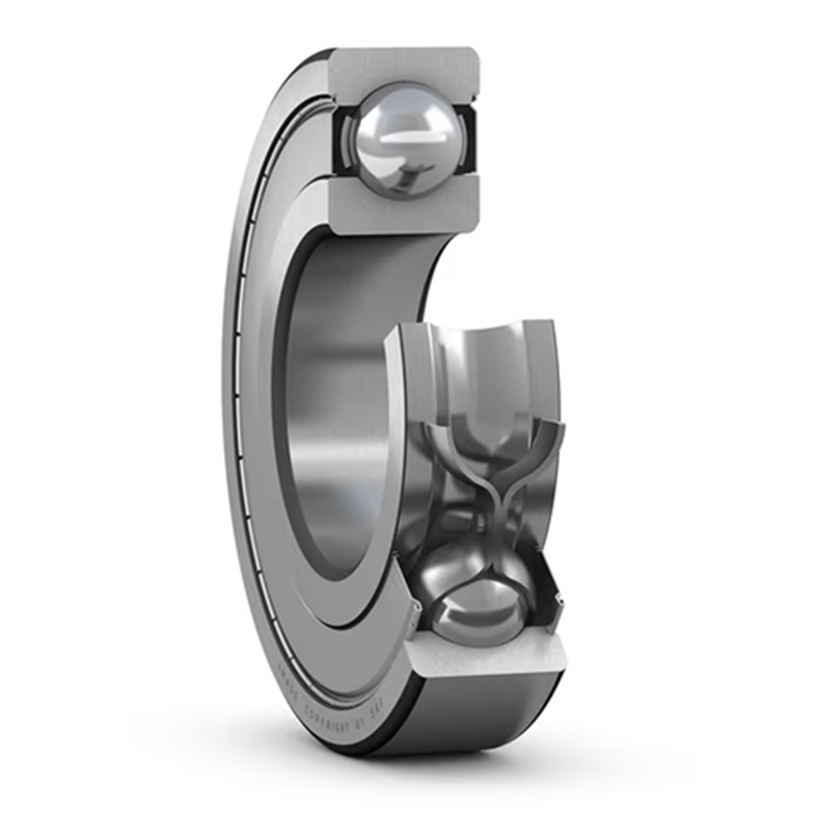

1. Vòng bi SKF 6009-2Z là gì?

Vòng bi cầu rãnh sâu SKF 6009-2Z là một loại thuộc tính của SKF Explorer, được thiết kế để mang lại hiệu suất cao trong các ứng dụng yêu cầu tốc độ quay cao, độ bền và khả năng vận hành ổn định trong môi trường môi trường không có hoặc ít bụi. Mã “6009” biểu thị tiêu chuẩn kích thước: đường kính trong 45mm, đường kính ngoài 75mm và dày 16mm. Hậu tố “-2Z” chỉ ra rằng vòng bi được trang bị dây thép (lá kim loại) ở cả hai phía, cung cấp khả năng bảo vệ Bụi Bụi và dưỡng dầu bôi trơn, đồng thời giảm thời gian ma sát để phù hợp với tốc độ quay cao hơn so với thùng cao su (2RSH). Vòng bi này được sử dụng rộng rãi trong các ứng dụng như động cơ điện, quạt công nghiệp, máy móc công nghiệp và thiết bị gia dụng nhờ khả năng vận hành mượt mà và độ tin cậy cao.

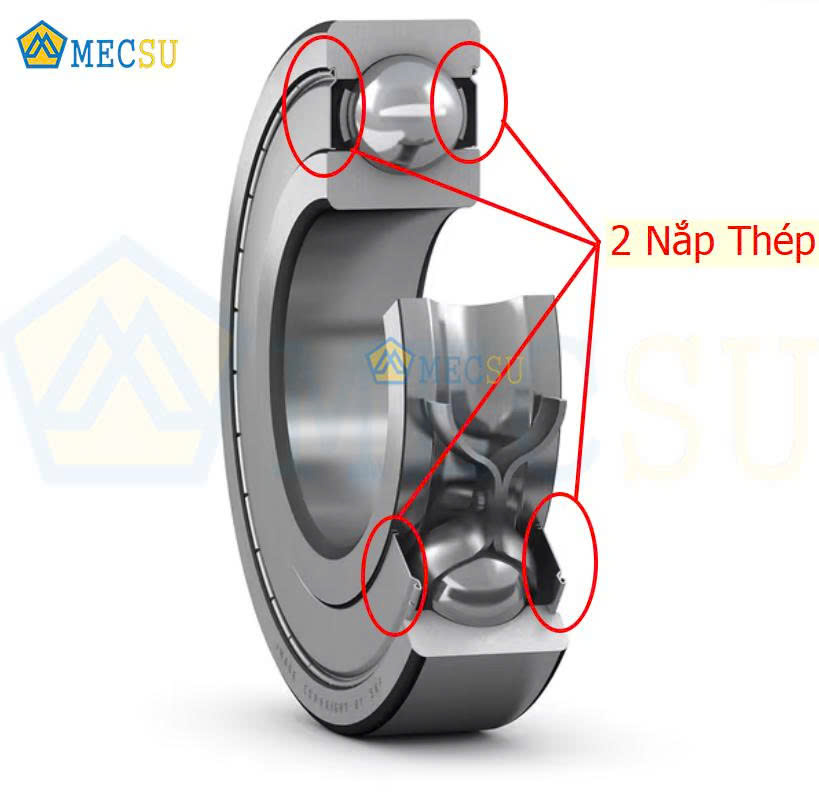

Nắp chắn thép 2Z

Tấm thép 2Z của SKF là loại sản phẩm không tiếp xúc (tấm chắn không tiếp xúc), được làm từ thép, giúp bảo vệ vòng bi khỏi bụi bẩn và các hạt lớn, đồng thời giữ mỡ bôi trơn bên trong. Vì vậy, với băng cao su tiếp xúc (2RSH), sản phẩm thép thép tạo ra ít ma sát hơn, cho phép vòng bi đạt tốc độ quay cao hơn (lên đến 10.000 r/min giới hạn, 19.000 r/min tham khảo). Tuy nhiên, khả năng chống nước và bụi của 2Z rẻ hơn so với 2RSH, mang lại sự phù hợp hơn cho môi trường khô sạch hoặc sạch sẽ.

2. Đặc điểm nổi bật

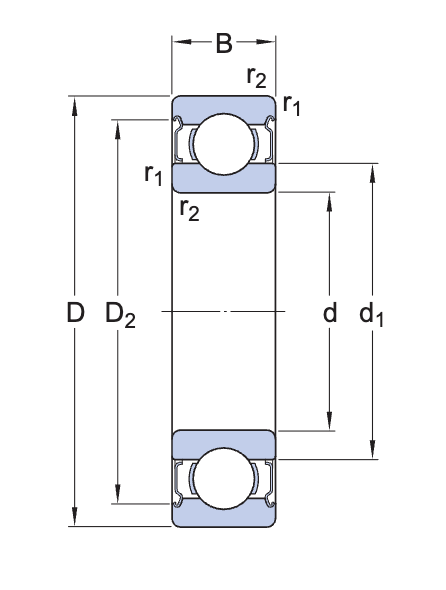

3. Thông số kỹ thuật

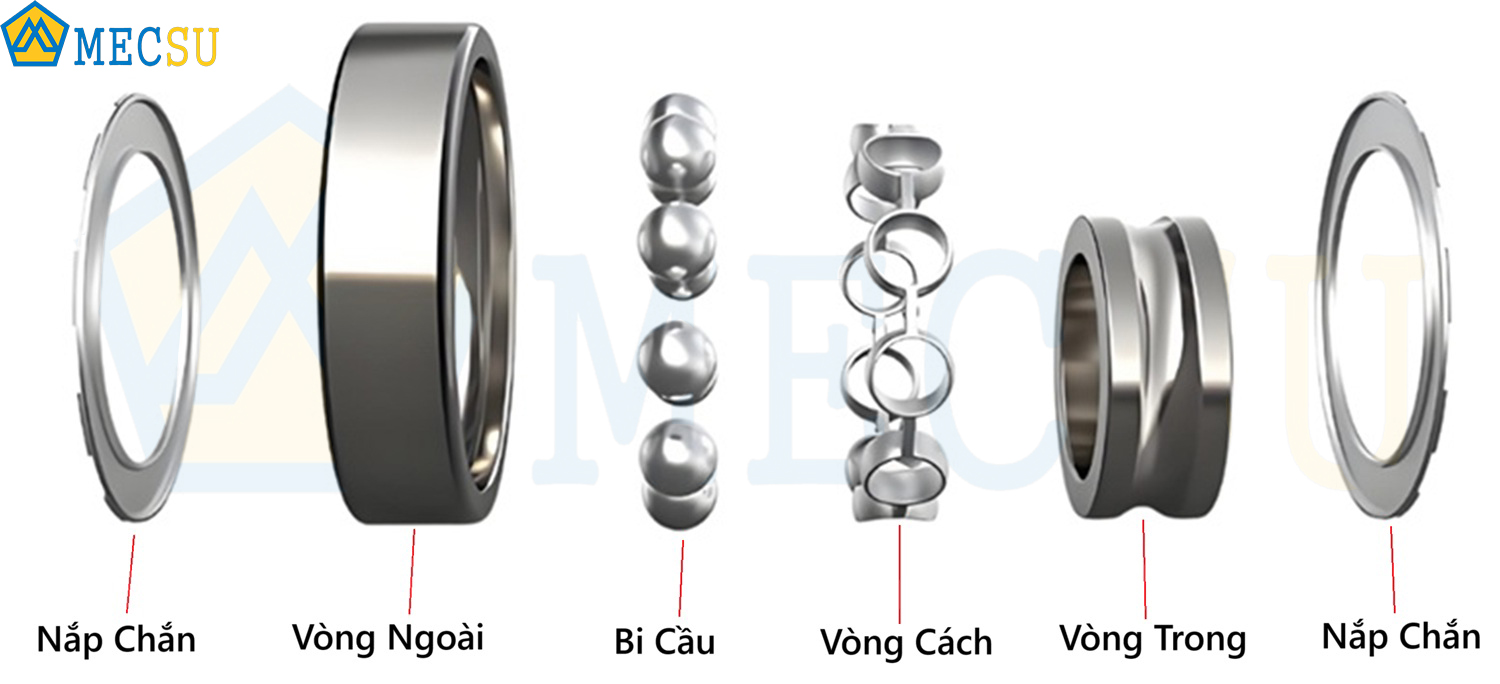

4. Cấu tạo chi tiết

Vòng bi SKF 6009-2Z được cấu hình thành từ các bộ phận chính, mỗi bộ phận đóng vai trò quan trọng trong công việc đảm bảo hiệu suất:

• Vòng trong & vòng ngoài: Được chế tạo từ thép chịu lực cao cấp, có ngành cuộn được gia công tinh thần, là nơi bi lăn và chịu tải trọng.
• Bi cầu (con lăn): Các bi thép siêu chính xác, được xử lý bằng nhiệt độ đặc biệt để tối ưu hóa độ cứng và khả năng chịu mài mòn, giúp chuyển đổi ma sát trượt thành ma sát, giảm thiểu khả năng thoát ra.
• Bể bi (vòng cách - lồng): từ thép đánh (tấm kim loại), có chức năng giữ các thành viên bi đều nhau và định vị chúng trong khu vực lăn, đảm bảo bi không và chạm nhau, giúp vòng bi hành động ái và ổn định.
• Mũ bảo vệ thép (2Z): Hai sản phẩm thép không gỉ tiếp theo, được gắn vào khu vực bên ngoài vòng, giúp bảo vệ vòng bi khỏi Bụi và các hạt lớn, đồng thời giữ dầu bôi trơn bên trong hiệu quả.

5. Ưu và nhược điểm

Vòng bi SKF 6009-2Z được thiết kế để đáp ứng tốc độ quay cao và vận hành ổn định của ứng dụng yêu cầu trong môi trường không có hoặc ít bụi. Câu hỏi về mức độ ưu tiên phải xác định được mức độ ưu tiên.

Ưu điểm nổi bật

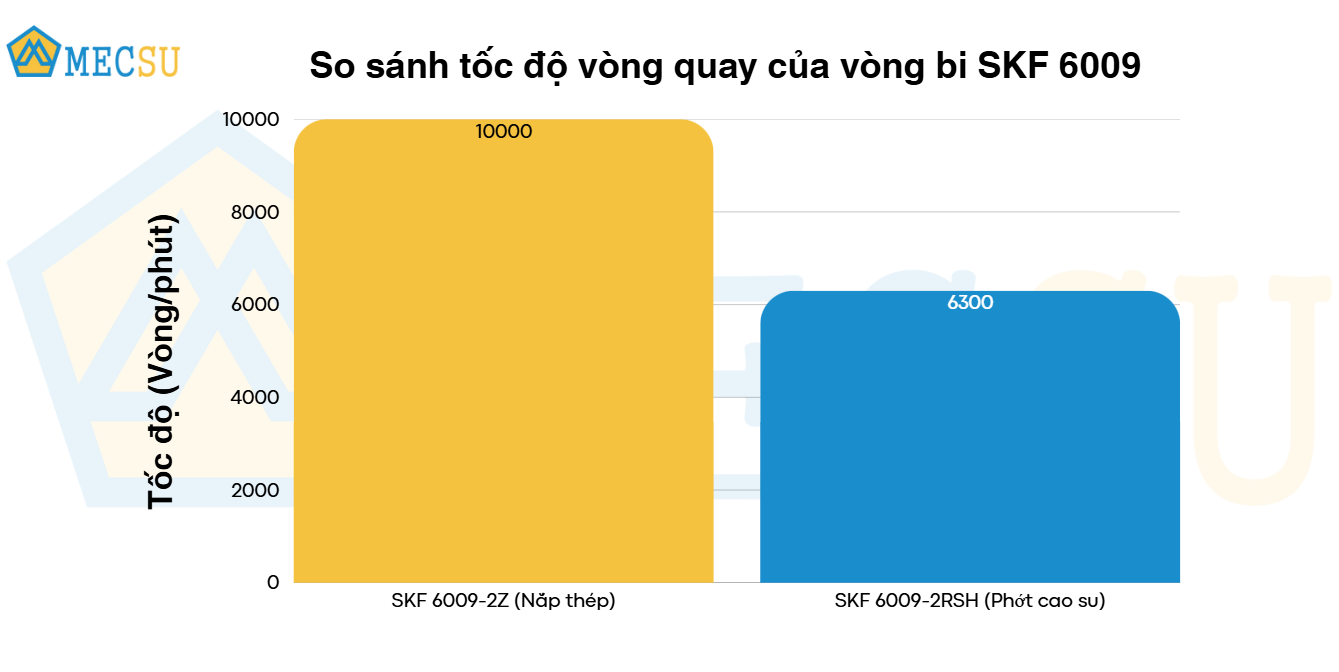

• Tốc độ quay cao: Nắp thép không tiếp xúc (2Z) giảm ma sát, cho phép tốc độ quay tối đa lên đến 10.000 r/min (giới hạn) và 19.000 r/min (tham khảo), lý tưởng cho các ứng dụng tốc độ cao.
• Bảo vệ hiệu quả: Mũ thép bảo vệ vòng bi khỏi bụi bẩn và các hạt lớn, đồng thời giữ dầu bôi trơn ứng dụng.
• Bảo trì thấp: Được tra mỡ sẵn và Sản phẩm thép giữ mỡ tốt, giảm nhu cầu bảo dưỡng kỳ kỳ.
• Vận hành ổn định: Thiết kế chính xác và chất lượng của SKF Explorer đảm bảo hoạt động mượt mà, ít rung động và tiếng ồn trong môi trường môi trường khô ráo.
• Chịu nhiệt tốt hơn chịu nhiệt cao su: Nắp thép cho phép hoạt động ở nhiệt độ cao hơn (lên đến 120°C) nên phun cao su (100°C).
• Độ tin cậy cao: Sản phẩm của SKF, thương hiệu hàng đầu thế giới về vòng bi, đảm bảo chất lượng vượt trội.

Nhược điểm

• Khả năng chống nước hạn chế: Giá thép không tiếp xúc hiệu quả hơn sắt cao su (2RSH) trong công việc ngăn nước và bụi độc, không phù hợp cho môi trường ẩm ướt.
• Bảo vệ bụi thô hơn: Vì vậy, với cao su tiếp theo, dây thép không thể phân tách các hạt bụi rất nhỏ.
• Không thể tái bôi trơn dễ dàng: Nắp thép cố định tạo ra công việc tra mỡ bổ sung khó khăn hơn so với vòng bi.
• Không phù hợp với môi trường khắc nghiệt: Không lý tưởng cho các ứng dụng ngoài trời hoặc có độ ẩm cao.

6. Ứng dụng thực tế

Hỗ trợ kích thước trung bình, khả năng vận hành tốc độ cao và bền bỉ, vòng bi SKF 6009-2Z được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Động cơ điện: Phù hợp cho các động cơ điện công suất trung bình trong môi trường khô ráo, như quạt công nghiệp, máy móc hoặc thiết bị gia dụng.

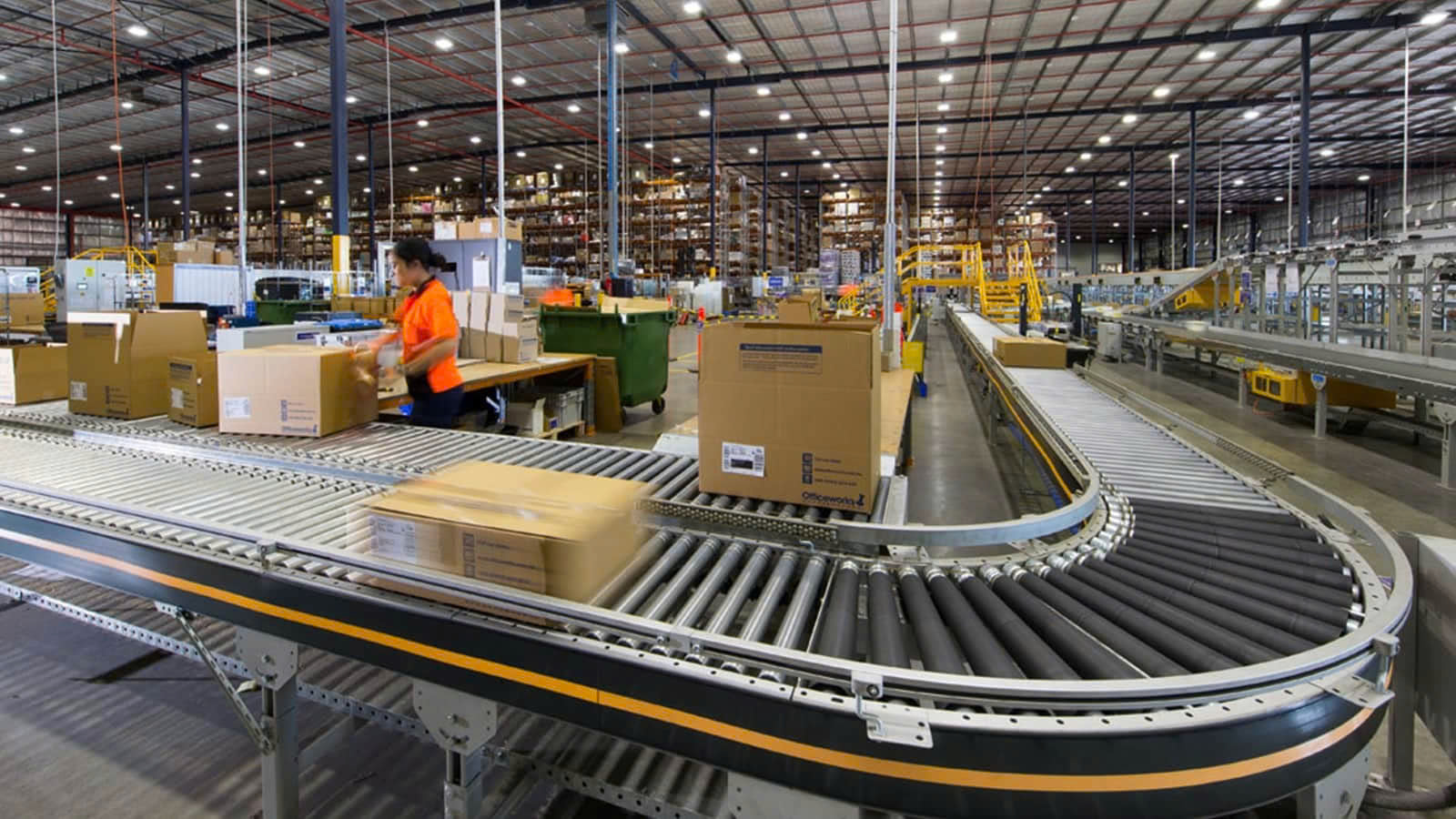

• Máy móc công nghiệp: Được sử dụng trong các băng tải hệ thống, gói đóng gói, máy in hoặc thiết bị sản xuất yêu cầu tốc độ quay cao và môi trường sạch sẽ.
• Thiết bị gia dụng: Sử dụng quạt điện công suất lớn, máy khoan công nghiệp hoặc các thiết bị gia dụng yêu cầu tốc độ quay cao và ít bảo trì.
• Ứng dụng ô tô: Được sử dụng trong các bộ phận như nước sơn, máy phát điện hoặc hệ thống truyền động phụ trong môi trường miễn phí.
• Máy nông nghiệp: Phù hợp cho các thiết bị hoạt động trong môi trường ít bụi và không dinh dưỡng, như máy suy hoặc máy nhẹ nhàng.

7. Cài đặt và gỡ bỏ hướng dẫn

Để đảm bảo mức độ ưu tiên của bi SKF 6009-2Z, việc lắp đặt và gỡ bỏ kỹ thuật là rất quan trọng. Luôn tham khảo tài liệu kỹ thuật của SKF và thực hiện cẩn thận các bước sau:

a. Chuẩn bị chung

• Giữ vòng bi trong bao bì gốc, vận động dọn dẹp và gắn/áo trong môi trường.
• Căng thẳng bảo vệ và chịu nhiệt phù hợp.
• Bảo vệ, bảo vệ, gối và các bộ phận tiếp giáp khác sẽ không bị hư hỏng và sai kích thước chính xác.
• Không cần thiết phải rút sản phẩm thép (2Z) hoặc rửa chất bảo quản nếu không cần thiết (6009-2Z thường có chất béo thời gian).
• Tuân thủ các quy định an toàn lao động, đặc biệt khi làm việc với vật nặng, công cụ và nhiệt độ.

b. Lắp đặt

• Luôn bôi một lớp dầu nhẹ lên bề mặt tiếp xúc. Lực gắn phải hoạt động đúng trên vòng cần gắn (vòng trong khi gắn vào trục, vòng ngoài khi gắn vào gối hỗ trợ). Có thể sử dụng phương pháp nhiệt (gia nhiệt bảo vệ/vòng bi đến 80-90°C) hoặc phương pháp cơ khí (sử dụng dụng cụ gắn chuyên dụng như bộ công cụ gắn vòng bi, ống lót) để bảo vệ vòng bi được gắn góc vuông và không bị biến dạng.
  • Tấm đệm bảo vệ (gia nhiệt/cơ khí): Gia nhiệt bảo vệ hoặc sử dụng công cụ hỗ trợ vòng ngoài. Đảm bảo các tiêu đề được đưa ra trong vòng.
  • Độ cứng (gia nhiệt/cơ khí): Gia nhiệt vòng bi (không quá 80°C) hoặc sử dụng công cụ tăng lực trong vòng. Đảm bảo tiêu đề cạnh trượt vòng.
• Lưu ý quan trọng: Tránh gia nhiệt quá nhanh hoặc quá cao, không dùng lửa trần. Không bao giờ sử dụng dây thép hoặc bi.

c. Gỡ gỡ

• Thực hiện việc gỡ bỏ trong môi trường sạch sẽ. Ưu tiên sử dụng tất cả các ứng dụng chuyên dụng để hỗ trợ xẹp hoặc hỗ trợ gối. Cần phải thực hiện thao tác vòng trong khi tháo vít hoặc vòng ngoài khi tháo gối đỡ.
  • Tháo rời (cơ khí): Sử dụng cảo phù hợp, bám vào vòng trong hoặc khu vực giáp giáp. Tránh làm hỏng bề mặt của tấm gắn.
  • Tháo giáp giáp (cơ khí): Sử dụng cảo hoặc sừng và ống lót/đục (với vòng bi nhỏ) tác lực lên vòng ngoài.
• Lưu ý quan trọng: Không sử dụng con lăn hoặc dây thép kéo dài. Nếu muốn tái sử dụng vòng bi, không đập trực tiếp và không để tạo lực truyền qua con lăn.

d. Khuyến nghị chung sau mount/áo

• Vòng bi 6009-2Z thường không cần bảo dưỡng hay tra mỡ bổ sung làm đã được tra mỡ đời đời.
• Nếu vòng bi cần tái sử dụng, làm sạch, khô và bảo vệ chống ăn mòn bằng mỡ/dầu/chất bảo quản sau khi thu hồi.
• Xử lý các bộ phận vòng bi không cần thiết và bôi trơn theo môi trường định nghĩa.

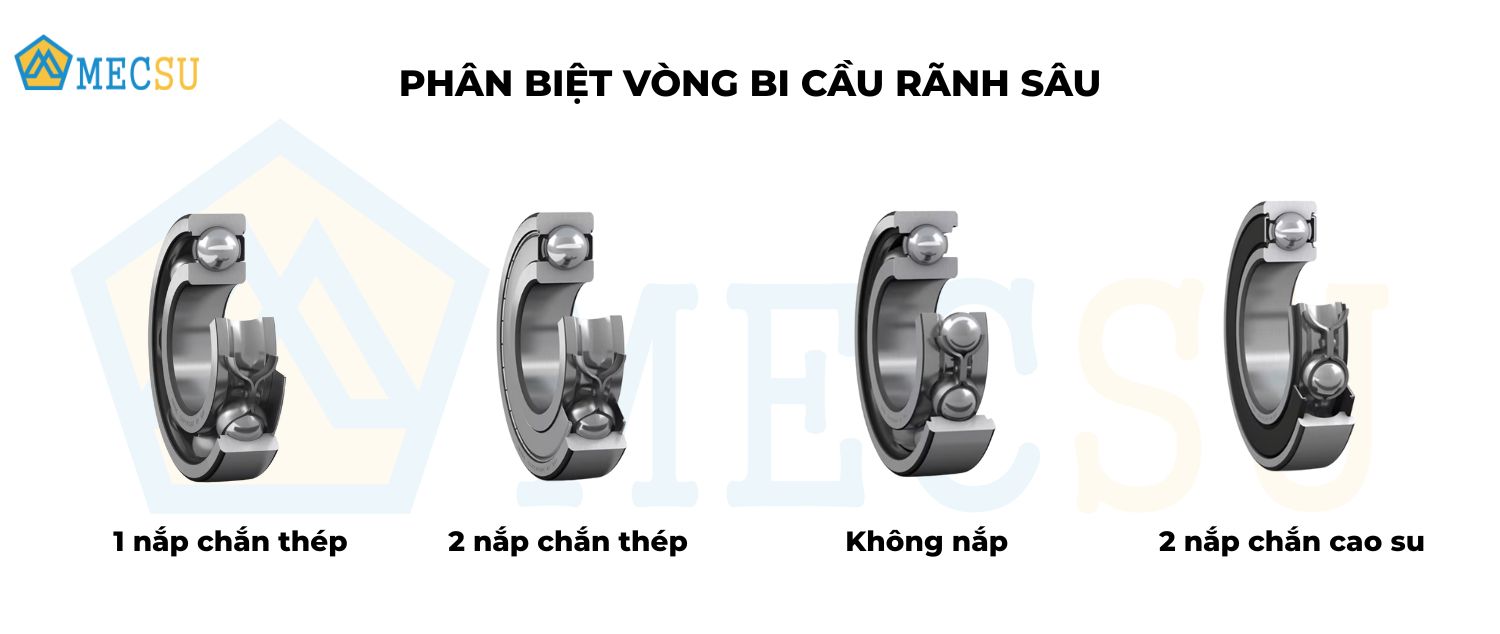

8. So sánh SKF 6009-2Z với 6009-2RSH và 6009

Việc hiểu rõ sự khác biệt giữa các loại vòng bi 6009 sẽ giúp bạn lựa chọn sản phẩm phù hợp nhất cho ứng dụng của mình:

9. Phân biệt hàng thật - giả

Thị trường hiện nay có rất nhiều hàng giả, hàng nhái chất lượng. Để đảm bảo bạn mua được vòng bi SKF 6009-2Z chính hãng, Mecsu khuyến nghị kiểm tra các dấu hiệu sau:

a. Dấu hiệu của hãng SKF 6009-2Z hàng chính hãng

• Bao bì: Hộp hoặc bao bì sản phẩm sắc nét, màu xanh tiêu chuẩn SKF, thông tin rõ ràng, không mờ. Có đầy đủ mã vạch, mã QR code và sản phẩm thông tin (mã, kích thước, xuất xứ).
• In ấn trên vòng bi: Logo SKF, mã sản phẩm (6009-2Z) và nước sản xuất (ví dụ: THỤY ĐIỂN, ĐỨC, PHÁP) được in hoặc khắc laser rõ ràng, sắc nét, không bị lem, tẩy xóa hoặc sai chữ chữ. Chữ SKF thường được giải quyết rất tinh tế và khó làm giả.
• Mã QR/mã vạch: Có thể sử dụng ứng dụng SKF Authenticate (miễn phí trên App Store/Google Play) để quét mã QR hoặc mã vạch trên bao bì để kiểm tra tính xác thực của sản phẩm. Đây là cách kiểm tra đáng tin cậy nhất.
• Mũ thép (2Z): Mũ thép có độ hoàn thiện cao, chắc chắn, không bị gián đoạn, không có dấu hiệu hoặc biến đổi.
• Cảm giác điều khiển hành động: Vòng bi chính hãng khi quay bằng tay sẽ có cảm giác mượt mà, không có tiếng lạ, trượt hoặc khóa.
• Chứng từ: Yêu cầu nhà cung cấp cung cấp đầy đủ chứng từ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) của sản phẩm.

b. Dấu hiệu của vòng bi SKF 6009-2Z hàng giả/nhái

• In ấn trên vòng tròn, không đều, sai chính tả hoặc sử dụng phông chữ khác.
• Bao bì thô, màu sắc trôi chuẩn, thông tin mờ, thiếu hoặc sai.
• Mũ trụ thép, có dấu hiệu hoặc không đều.
• Không có mã QR code hoặc mã QR code không thể quét được trên ứng dụng SKF Authenticate.
• Khi quay bằng tay có tiếng kêu lạ, cảm giác giác hoặc quá trâu.
• Giá bán thấp không được mong đợi đối với thị trường chung.

10. Giá bán & tip ý mua hàng: 307.951 đ/ Cái (đã có VAT) - Giá hợp lý, phù hợp với chất lượng sản phẩm chính hãng

Tùy thuộc vào số lượng mua, nhà cung cấp và thời điểm. Lưu ý rằng giá trị này có thể chênh lệch nếu có các chương trình ưu đãi hoặc biến động trên trường.

Để đảm bảo mua được vòng bi SKF 6009-2Z chất lượng cao, chính hãng và giá trị chính xác, bạn nên:

• Kiểm tra chứng từ: Yêu cầu cung cấp đầy đủ giấy tờ chứng minh nguồn gốc xuất xứ (CO) và chất lượng sản phẩm (CQ).

MUA THÊM NHIỀU LOẠI VÒNG BI CHÍNH HÃNG KHÁC TẠI MECSU

11. Câu hỏi thường gặp về vòng bi SKF 6009-2Z

a. Vòng bi SKF 6009-2Z có cần bảo dưỡng, tra mỡ không?

Không, vòng bi SKF 6009-2Z đã được mua sẵn tại nhà máy và có sản phẩm thép ở cả hai bên. Trong hầu hết các thông tin ứng dụng thông thường, bạn không cần phải tra mỡ định kỳ. Nắp thép giúp giữ mỡ trong và ngăn vết thương, giảm nhu cầu bảo trì. Chỉ khi hoạt động trong môi trường khắc nghiệt (tải lớn, nhiệt độ cao) hoặc có dấu hiệu hư hỏng, bạn mới cần kiểm tra và thay thế.

b. Chữ “2Z” trong mã SKF 6009-2Z có ý nghĩa gì?

Chữ “2Z” là hậu tố của SKF, chỉ ra rằng vòng bi được trang bị dây thép không tiếp tục (tấm chắn không tiếp xúc) ở cả hai bên. Mũ bảo vệ bằng thép giúp bảo vệ vòng bi khỏi bụi bẩn và các hạt lớn, đồng thời giữ dầu bôi trơn hiệu quả, phù hợp với tốc độ cao của các ứng dụng trong môi trường khô ráo.

c. Vòng bi SKF 6009-2Z có chịu được nhiệt độ cao không?

Vòng bi SKF 6009-2Z hoạt động tốt trong khoảng nhiệt độ từ -30°C đến 120°C, cao hơn so với phun cao su (2RSH, giới hạn 100°C). Nếu sử dụng trong môi trường nhiệt độ cực cao hoặc hóa chất khắc nghiệt, bạn nên cân nhắc sử dụng vòng bi (6009) với mỡ bôi trơn chuyên dụng chịu nhiệt hoặc vòng bi thiết kế đặc biệt như VA9814.

d. Làm thế nào để biết vòng bi 6009-2Z của tôi là hãng SKF chính hãng?

Để đảm bảo mua vòng bi chính hãng SKF 6009-2Z, bạn nên:

• Kiểm tra bao bì: Bao bì hãng SKF chính hãng có logo rõ ràng, mã vạch, mã QR và thông tin sản phẩm đầy đủ, sắc nét, không mờ.
• Kiểm tra sản phẩm: Vòng bi SKF chính hãng có độ hoàn thiện cao, khắc laser rõ ràng, sắc nét trên vòng bi (SKF, mã sản phẩm, nước sản xuất).
• Cảm nhận trực quan: Vòng bi chính hãng quay mượt mà, không có tiếng kêu lạ, không có bất kỳ mức độ bất thường nào.
• Sử dụng ứng dụng SKF Authenticate: SKF có ứng dụng di động cho phép bạn quét mã QR hoặc mã vạch để kiểm tra tính xác thực của sản phẩm.

đ. Khi nào cần thay thế vòng bi 6009-2Z?

Bạn nên thay thế vòng bi khi nhận được các dấu hiệu sau:

• Tiếng kêu bất ngờ: Tiếng kêu lạo xạo, tiếng rít, hoặc tiếng kêu khi vòng bi quay.
• Tăng nhiệt độ: Tăng vòng bi bất thường trong quá trình hoạt động.
• Độ lớn: Thiết bị hoạt động có mức độ đáng kể.
• Rò rỉ mỡ: Kích thước có thể chảy ra nếu dây thép bị hỏng hoặc vòng bi quá nhiệt.
• Vòng bi bị khóa hoặc không được xóa.
• Biến dạng vật lý: Mũ thép bị tấn công, dạng biến thể hoặc vòng bi bị ăn mòn. Kinh nghiệm từ các kỹ sư Mecsu: Kiểm tra định kỳ bằng cách lắng nghe tiếng ồn hoặc cảm nhận mức độ rung có thể giúp phát hiện sớm các dấu hiệu cần thay thế, tránh nguy hại gây hại nghiêm trọng hơn cho toàn hệ thống.

f. Mua vòng bi SKF 6009-2Z chính hãng, uy tín ở đâu?

Mua vòng bi SKF 6009-2Z chính hãng và đảm bảo chất lượng, bạn hãy liên hệ ngay với Mecsu.

• Cam kết chất lượng: 100% sản phẩm có nguồn gốc rõ ràng, đầy đủ chứng từ CO, CQ. Chúng tôi cam kết hoàn tiền 100% hoặc đổi trả nếu sản phẩm không thuộc loại công thức chính.
• Giá cả cạnh tranh: Đảm bảo giá tốt nhất đi kèm chất lượng, với chính sách chiết khấu hấp dẫn cho đơn hàng số lượng lớn.
• Tư vấn chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng hỗ trợ bạn về kỹ thuật và lựa chọn sản phẩm phù hợp nhất.
• Chính sách hậu mãi: Đảm bảo quyền lợi tối đa cho khách hàng với dịch vụ hỗ trợ nhanh chóng, tận tâm.

12. Liên hệ và hỗ trợ

Nếu bạn có bất kỳ thắc mắc nào về vòng bi SKF 6009-2Z hoặc cần tư vấn về giải pháp vòng bi cho ứng dụng cụ thể của mình, đừng ngần ngại liên hệ với đội ngũ chuyên gia của Mecsu. Chúng tôi luôn sẵn sàng hỗ trợ bạn tìm kiếm sản phẩm phù hợp và tối ưu nhất.

CÔNG TY CP MECSU

• Địa chỉ: B28/I - B29/I, Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM
• Đường dây nóng: 1800 8137
• Email: [email protected]
• Trang web: mecsu.vn

Khám phá thêm các sản phẩm vòng bi SKF chính hãng khác!

13. Thông tin bổ sung

a. Kinh nghiệm thực tế & câu chuyện thành công

Tại Mecsu, chúng tôi tự hào là đối tác đáng tin cậy của nhiều doanh nghiệp trong việc cung cấp các giải pháp chất lượng vòng cao. Vòng bi SKF 6009-2Z đã và đang được ứng dụng rộng rãi trong các dự án khách hàng của chúng tôi, mang lại hiệu quả vượt trội:

• Lĩnh vực sản xuất quạt công nghiệp: Chúng tôi đã cung cấp SKF 6009-2Z cho một nhà sản xuất quạt công nghiệp tại TP.HCM. Nắp đậy thép 2Z giúp vòng bi hoạt động mượt mà, kéo dài tuổi thọ của sản phẩm và giảm tiếng ồn ở tốc độ cao của ứng dụng.
• Máy móc công nghiệp: Một đối tác sản xuất máy đã sử dụng SKF 6009-2Z, tận dụng tốc độ quay cao và độ bền để đảm bảo vận hành ổn định trong môi trường sản phẩm sạch sẽ.
• Ứng dụng ô tô: SKF 6009-2Z được sử dụng trong các bộ phận máy phát điện ô tô, mang lại hiệu suất ổn định trong điều kiện khô.

b. Trích dẫn chuyên gia

“SKF 6009-2Z là lý tưởng lựa chọn các ứng dụng yêu cầu tốc độ quay cao và vận hành ổn định trong môi trường khô hoặc ít bụi. Nắp bảo vệ thép 2Z mang lại hiệu suất vượt trội, giảm ma sát và kéo dài tuổi thọ thiết bị.”

— Kỹ sư cơ điện, Chuyên gia kỹ thuật Mecsu (TP. Hồ Chí Minh)

c. Tài liệu tham khảo và nghiên cứu

Nội dung bài viết này được biên soạn dựa trên các tài liệu kỹ thuật chính quy và đáng tin cậy của SKF, cùng với kinh nghiệm thực tế của Đội ngũ kỹ sư Mecsu:

• Danh mục sản phẩm SKF (Danh mục sản phẩm SKF chính thức)
• Tài liệu kỹ thuật SKF Explorer – Vòng Bi Rãnh Sâu (Thông tin chuyên sâu về vòng bi chuyên sâu SKF Explorer)
• Chi tiết bảng dữ liệu kỹ thuật (Datasheet) của SKF 6009-2Z
• Trải nghiệm thực tế và phản hồi từ khách hàng dự án của Mecsu.

Biên soạn bởi: Đội ngũ kỹ sư Mecsu

Với hơn 10 năm kinh nghiệm chuyên sâu trong lĩnh vực và tư vấn giải pháp vòng bi, đội ngũ kỹ sư của Mecsu cam kết mang đến những thông tin chính xác, cập nhật và hữu ích nhất, giúp quý khách hàng đưa ra loại sản phẩm tối ưu cho mọi ứng dụng.

(Xem thêm thông tin về chúng tôi tại Website Mecsu)

Lưu ý: Hình ảnh sản phẩm có thể khác biệt so với sản phẩm thực tế của SKF. Vui lòng tham khảo thông số kỹ thuật chi tiết hoặc liên hệ Mecsu để có thông tin chính xác nhất về sản phẩm
